汽车原理与结构制动系统

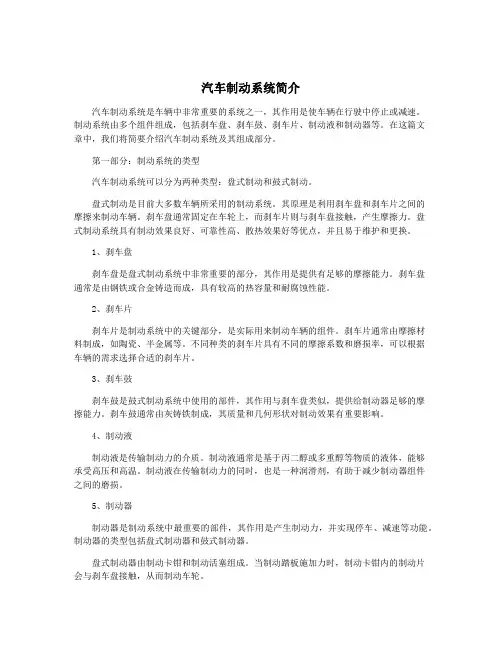

汽车制动系统简介
汽车制动系统简介汽车制动系统是车辆中非常重要的系统之一，其作用是使车辆在行驶中停止或减速。
制动系统由多个组件组成，包括刹车盘、刹车鼓、刹车片、制动液和制动器等。
在这篇文章中，我们将简要介绍汽车制动系统及其组成部分。
第一部分：制动系统的类型汽车制动系统可以分为两种类型：盘式制动和鼓式制动。
盘式制动是目前大多数车辆所采用的制动系统。
其原理是利用刹车盘和刹车片之间的摩擦来制动车辆。
刹车盘通常固定在车轮上，而刹车片则与刹车盘接触，产生摩擦力。
盘式制动系统具有制动效果良好、可靠性高、散热效果好等优点，并且易于维护和更换。
1、刹车盘刹车盘是盘式制动系统中非常重要的部分，其作用是提供有足够的摩擦能力。
刹车盘通常是由钢铁或合金铸造而成，具有较高的热容量和耐腐蚀性能。
2、刹车片刹车片是制动系统中的关键部分，是实际用来制动车辆的组件。
刹车片通常由摩擦材料制成，如陶瓷、半金属等。
不同种类的刹车片具有不同的摩擦系数和磨损率，可以根据车辆的需求选择合适的刹车片。
3、刹车鼓刹车鼓是鼓式制动系统中使用的部件，其作用与刹车盘类似，提供给制动器足够的摩擦能力。
刹车鼓通常由灰铸铁制成，其质量和几何形状对制动效果有重要影响。
4、制动液制动液是传输制动力的介质。
制动液通常是基于丙二醇或多重醇等物质的液体，能够承受高压和高温。
制动液在传输制动力的同时，也是一种润滑剂，有助于减少制动器组件之间的磨损。
5、制动器制动器是制动系统中最重要的部件，其作用是产生制动力，并实现停车、减速等功能。
制动器的类型包括盘式制动器和鼓式制动器。
盘式制动器由制动卡钳和制动活塞组成。
当制动踏板施加力时，制动卡钳内的制动片会与刹车盘接触，从而制动车轮。
制动系统的工作原理是将制动力传递给车轮，从而实现减速和停车的功能。
当司机踩下制动踏板时，制动器组件会产生摩擦力，将车轮减速或停止转动。
制动系统的工作过程可以分为三个阶段：制动前段、制动中段和制动后段。
在制动前段，制动器和车轮之间开始接触，并逐渐产生摩擦力；在制动中段，制动器和车轮之间的摩擦力达到最大；在制动后段，制动器逐渐减小制动力，车轮恢复正常运转。
制动系统工作原理以及组成结构
制动系统工作原理以及组成结构制动系统是汽车的重要安全装置之一，它能够通过对车轮施加力来减慢或停止车辆的运动。
本文将从制动系统的工作原理和组成结构两个方面进行介绍。
一、制动系统的工作原理制动系统的工作原理可以简单概括为将车轮的动能转化为热能来实现制动。
具体来说，制动系统通过施加力矩使车轮减速转动，从而使车辆的动能转化为制动器摩擦时产生的热能，使车辆减速或停车。
制动系统的工作原理可以分为机械制动和液压制动两种方式。
机械制动是通过机械力来实现制动，主要由制动踏板、制动鼓和制动鞋等组成。
当驾驶员踩下制动踏板时，通过杠杆原理，使制动鼓上的制动鞋与鼓内壁摩擦，从而减速车轮的转动。
液压制动是目前主流的制动系统，它利用液压传动力来实现制动。
液压制动主要由制动主缸、制动助力器、制动盘和制动片等组成。
当驾驶员踩下制动踏板时，制动主缸内的液压油受到压力，通过制动助力器的作用，将压力传递到制动盘和制动片之间。
制动盘和制动片之间的摩擦产生制动力，从而减慢车轮的转动。
二、制动系统的组成结构制动系统是由多个部件组成的复杂系统，主要包括制动器、传动装置、传感器和控制单元等。
1. 制动器：制动器是制动系统的核心部件，它负责实现制动功能。
常见的制动器有制动鼓和制动盘两种形式。
制动鼓主要用于轻型车辆，它通过制动鞋与鼓内壁摩擦来实现制动。
制动盘主要用于中型和重型车辆，它通过制动片与盘面摩擦来实现制动。
2. 传动装置：传动装置主要用于将驾驶员的制动操作传递到制动器上。
在机械制动系统中，传动装置通常由制动踏板、杠杆和连杆等组成。
在液压制动系统中，传动装置由制动主缸、制动助力器和液压管路等组成。
3. 传感器：传感器用于监测车辆的制动状态和条件，以便及时调节制动力。
常见的传感器有制动踏板传感器、车速传感器和制动液位传感器等。
制动踏板传感器可以感知驾驶员的制动踏板力度，车速传感器可以感知车辆的速度，制动液位传感器可以感知制动液的液位。
4. 控制单元：控制单元负责接收传感器的信号，并根据信号控制制动系统的工作。

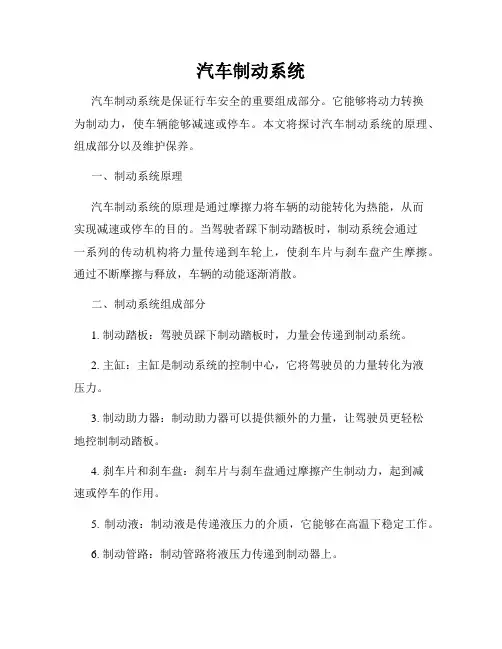

汽车制动系统
汽车制动系统汽车制动系统是保证行车安全的重要组成部分。
它能够将动力转换为制动力，使车辆能够减速或停车。
本文将探讨汽车制动系统的原理、组成部分以及维护保养。
一、制动系统原理汽车制动系统的原理是通过摩擦力将车辆的动能转化为热能，从而实现减速或停车的目的。
当驾驶者踩下制动踏板时，制动系统会通过一系列的传动机构将力量传递到车轮上，使刹车片与刹车盘产生摩擦。
通过不断摩擦与释放，车辆的动能逐渐消散。
二、制动系统组成部分1. 制动踏板：驾驶员踩下制动踏板时，力量会传递到制动系统。
2. 主缸：主缸是制动系统的控制中心，它将驾驶员的力量转化为液压力。
3. 制动助力器：制动助力器可以提供额外的力量，让驾驶员更轻松地控制制动踏板。
4. 刹车片和刹车盘：刹车片与刹车盘通过摩擦产生制动力，起到减速或停车的作用。
5. 制动液：制动液是传递液压力的介质，它能够在高温下稳定工作。
6. 制动管路：制动管路将液压力传递到制动器上。
7. 制动器：制动器包括制动鼓和制动盘，通过压缩刹车片与刹车盘产生制动力。
8. 刹车总泵：刹车总泵用于控制整个制动系统的压力。
三、维护保养1. 刹车片和刹车盘的磨损情况需要定期检查，磨损过度时应及时更换。
2. 制动液需要定期更换，因为长时间使用会导致液压力下降。
3. 制动系统的故障灯若亮起，则需要及时检查并修复。
4. 制动器的散热性能要良好，否则长时间高温工作可能会导致制动效果下降。
5. 每隔一段时间应对制动系统进行全面检查，确保各个部件的正常工作。
总结：汽车制动系统是确保行车安全的关键部件，其原理是通过摩擦力将车辆的动能转化为热能。
制动系统的不同组成部分相互配合，共同实现了减速和停车的功能。
维护保养制动系统对于行车安全至关重要，驾驶员应定期检查各个部件的磨损情况，并及时更换需要维修的部件，以确保制动系统的正常工作。

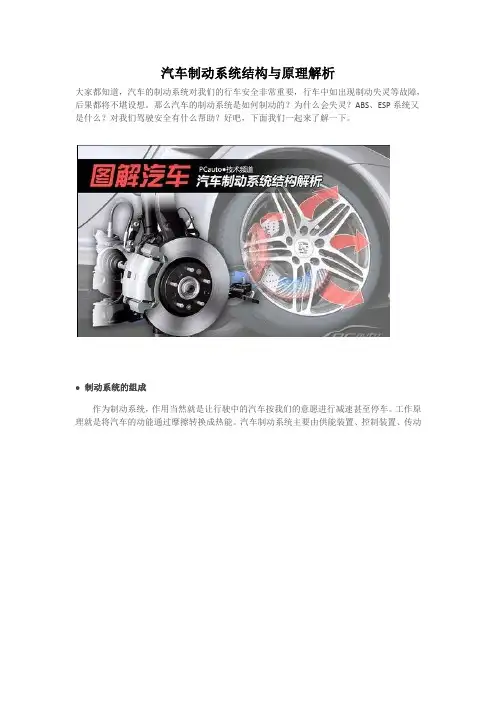

汽车制动系统结构与原理解析
汽车制动系统结构与原理解析大家都知道，汽车的制动系统对我们的行车安全非常重要，行车中如出现制动失灵等故障，后果都将不堪设想。
那么汽车的制动系统是如何制动的？为什么会失灵？ABS、ESP系统又是什么？对我们驾驶安全有什么帮助？好吧，下面我们一起来了解一下。
● 制动系统的组成作为制动系统，作用当然就是让行驶中的汽车按我们的意愿进行减速甚至停车。
工作原理就是将汽车的动能通过摩擦转换成热能。
汽车制动系统主要由供能装置、控制装置、传动装置和制动器等部分组成，常见的制动器主要有鼓式制动器和盘式制动器。
● 鼓式制动器鼓式制动器主要包括制动轮缸、制动蹄、制动鼓、摩擦片、回位弹簧等部分。
主要是通过液压装置是摩擦片与岁车轮转动的制动鼓内侧面发生摩擦，从而起到制动的效果。
在踩下刹车踏板时，推动刹车总泵的活塞运动，进而在油路中产生压力，制动液将压力传递到车轮的制动分泵推动活塞，活塞推动制动蹄向外运动，进而使得摩擦片与刹车鼓发生摩擦，从而产生制动力。
从结构中可以看出，鼓式制动器是工作在一个相对封闭的环境，制动过程中产生的热量不易散出，频繁制动影响制动效果。
不过鼓式制动器可提供很高的制动力，广泛应用于重型车上。
●盘式制动器盘式制动器也叫碟式制动器，主要由制动盘、制动钳、摩擦片、分泵、油管等部分构成。
盘式制动器通过液压系统把压力施加到制动钳上，使制动摩擦片与随车轮转动的制动盘发生摩擦，从而达到制动的目的。
与封闭式的鼓式制动器不同的是，盘式制动器是敞开式的。
制动过程中产生的热量可以很快散去，拥有很好的制动效能，现在已广泛应用于轿车上。
● 通风制动盘制动过程实际上是摩擦力将动能转化为热能的过程，如制动器的热量不能及时散出，将会影响其制动效果。
为了进一步提升制动效能，通风制动盘应运而生。
通风刹车盘内部是中空的或在制动盘打很多小孔，冷空气可以从中间穿过进行降温。
从外表看，它在圆周上有许多通向圆心的洞空，它利用汽车在行驶当中产生的离心力能使空气对流，达到散热的目的，因此比普通实心盘式散热效果要好许多。
制动系统的构造原理与故障检修
制动系统的构造原理与故障检修制动系统是汽车重要的安全保障之一，它的作用是通过产生制动力来减少或停止车辆的运动。
本文将详细介绍制动系统的构造原理以及故障检修方法。
一、制动系统的构造原理1.制动系统的主要构成部分制动系统主要由制动踏板、制动分泵、制动主泵、制动助力器、制动盘/制动鼓、制动蹄/制动片、制动液、制动油路、制动管路等组成。
2.制动系统的工作原理制动系统通过将制动踏板上的人力转化为液压能量，将制动盘/制动鼓与车轮之间产生的摩擦力转化为制动力，从而停止或减少车辆的运动。
具体工作原理如下：(1)制动踏板，通过悬挂、连杆等机械结构将驾驶员的踩踏力量转化为推动制动主泵的力量。
(2)制动主泵，将驾驶员踩踏制动踏板产生的推力转化为液压能量，通过制动分泵将液压能量传递到制动蹄/制动片。
(3)制动助力器，通过真空泵或者电动泵来提供助力，增加制动力的大小，减小驾驶员所需的踩踏力量。
(4)制动蹄/制动片，由制动盘/制动鼓与车轮之间产生的摩擦力，产生制动力，从而减少或停止车辆的运动。
(5)制动液，作为传递液压能量的介质，通过制动油路和制动管路将液压能量传递到制动蹄/制动片。
3.制动系统的类型主要有传统液压制动系统、电子控制制动系统（ABS/EBD）、电子稳定性控制系统（ESP）、停车制动等。
二、制动系统的故障检修1.制动失效的原因及解决办法制动失效可能是多个原因造成的，包括制动液压力不足、制动蹄/制动片磨损严重、制动盘/制动鼓变形等。
对于这些问题，可以采取以下解决办法：(1)检查并添加制动液。
(2)更换制动蹄/制动片。
(3)对制动盘/制动鼓进行修复或更换。
2.制动系统出现异常声音的原因及解决办法制动系统出现异常声音可能是制动蹄/制动片与制动盘/制动鼓之间摩擦产生的，也可能是制动助力器或制动分泵故障所致。
解决办法包括：(1)检查制动蹄/制动片，如有刹车片磨损过度等情况，应及时更换。
(2)检查制动盘/制动鼓的平整度，如有问题，应及时修复或更换。
简述汽车制动系统的组成及工作原理
汽车制动系统是汽车安全的重要组成部分，它能够将行驶中的车辆安全停下来，避免碰撞和事故的发生。
汽车制动系统主要由制动踏板、制动液、制动总泵、制动盘、制动片、刹车盘和制动油管等组成，下面将分别介绍汽车制动系统的组成和工作原理。
1. 制动踏板汽车制动系统的控制部分是制动踏板，它位于驾驶舱车辆前段，用于通过力的作用来操纵制动系统的工作。
当司机踩下制动踏板时，会启动汽车制动系统的工作。
2. 制动液制动液是传递力的介质，它能够将踏板传来的压力通过制动总泵传递给制动盘和制动片，实现汽车的制动。
3. 制动总泵制动总泵是制动系统的主要控制装置，它能够将司机踏下的踏板力量转化为油液的压力，并将之传递给制动盘和制动片。
4. 制动盘和制动片制动盘和制动片是制动系统的核心部件，它们通过制动总泵传递过来的油液压力，来实现汽车的制动。
当司机踩下制动踏板时，制动总泵会产生高压制动液，进而将制动液传递给制动盘，制动盘和制动片之间的摩擦力就可以让汽车减速停止。
5. 刹车盘刹车盘是制动系统中的一个关键部件，它是安装在车轮上的圆盘，当制动系统工作时，刹车盘会形成摩擦力，减少车轮的旋转速度，从而实现汽车的减速停止。
6. 制动油管制动油管是汽车制动系统的传递部分，它负责把制动总泵传递过来的压力液体传递到制动盘和制动片上。
汽车制动系统的工作原理如下：1. 当司机踩下踏板时，制动总泵会产生高压制动液。
2. 高压制动液会通过制动油管，传递到制动盘和制动片处。
3. 制动盘和制动片之间的摩擦力会让车轮减速停止。
汽车制动系统是汽车安全的重要组成部分。
通过制动踏板、制动液、制动总泵、制动盘、制动片、刹车盘和制动油管等组成，实现汽车的减速停车。
汽车制动系统的工作原理简单明了，司机通过踩下制动踏板，能够操纵制动系统的工作，从而确保行车安全。
汽车制动系统作为汽车安全的重要组成部分，除了上文中介绍的组成和工作原理外，还有一些其他关键的部件和工作原理需要进一步扩展。
汽车的制动原理和动力系统
汽车的制动原理和动力系统汽车作为现代交通工具中最常见的一种，其制动原理和动力系统是其基本运行原理的核心要素。
本文将介绍汽车的制动原理和动力系统的基本知识，旨在帮助读者更好地了解和理解汽车的运行机制。
一、制动原理汽车的制动系统是保证车辆安全行驶的关键部件之一。
制动系统的基本原理是通过产生摩擦力来减慢车辆的速度或停车。
主要包括机械制动系统和液压制动系统两种类型。
1. 机械制动系统机械制动系统是一种传统的制动系统，其中最常见的是脚踏刹车。
当脚踏刹车被踩下时，刹车蹄搭在车轮上，通过产生摩擦力减慢车轮的旋转速度，从而减速或停车。
机械制动系统还包括手刹，通过手动操作来控制车轮的锁定，以防止车辆滑动。
2. 液压制动系统液压制动系统是现代汽车中广泛使用的一种制动系统。
其基本原理是通过利用液体的特性传递力量，从而产生制动效果。
液压制动系统由制动踏板、制动油泵、制动管路和制动器等组成。
当踩下制动踏板时，制动油泵会产生液压力，通过制动管路将液压力传递到制动器，从而实现制动效果。
二、动力系统汽车的动力系统是使汽车行驶的基本要素。
常见的汽车动力系统主要包括燃油动力系统和电动动力系统两种类型。
1. 燃油动力系统燃油动力系统是目前最为主流的汽车动力系统。
其基本原理是通过内燃机将燃料燃烧产生的热能转化为机械能，从而驱动车辆前进。
燃油动力系统主要由燃料供给系统、发动机和传动系统组成。
燃料供给系统负责将燃料输送到发动机中；发动机完成燃料的燃烧，将产生的能量转化为机械能；传动系统则将发动机输出的动力传递到车轮上。
2. 电动动力系统电动动力系统是近年来不断发展壮大的一种汽车动力系统。
其基本原理是利用电能驱动电动机，通过电能转化为机械能，从而实现车辆的行驶。
电动动力系统主要由电池组、电动机和电控系统组成。
电池组负责储存电能；电动机将电能转化为机械能；电控系统用于对电能进行控制和管理。
总结：汽车的制动原理和动力系统是汽车运行的两大核心要素。
汽车制动系统原理及其构成知识培训
领蹄： 促动力使制动蹄张
开时的旋转方向与制动 鼓的旋转方向相同的制 动蹄。
领蹄
29
从蹄： 促动力使制动蹄
张开时的旋转方向与 制动鼓的旋转方向相 反的制动蹄。
领从蹄式制动器：
在制动鼓正向
旋转和反向旋转时
都有一个领蹄和一
个从蹄的制动器。
等促动力制动器：
从蹄
凡两蹄所受促动力相等的领从蹄式制动器都称为等促
动钳尺寸大
制动块 车桥
制动盘
38
39
40
41
2）浮钳盘式制动器
制动钳体2通过导向销6与车桥7相连，可以相对于制动盘 1轴向移动。制动钳体只在制动盘的内侧设置油缸，而外侧 的制动块则附装在钳体上。
活塞
制动钳
进油口
导向销 车桥
制动块
制动盘
42
43
44
（2）全盘式制动器 在重型和超重型汽车上，要求有更大的制动力，为此采用了
理是，利用与车身(或车架）
相连的非旋转元件和与车
轮(或传动轴)相连的旋转
元件之间的相互摩擦来阻
止车轮的转动或转动的趋
势。
当驾驶员踏下制动踏
板，使活塞压缩制动液
时，轮缸活塞在液压的
作用下将制动蹄片压向 制动鼓，使制动鼓减小 转动速度，或保持不动。
1.制动踏板 2.推杆 3.主缸活塞 4.制动主缸 5. 油管 6.制动轮缸 7.轮缸活塞 8.制动鼓 9.摩擦 片 10.制动蹄 11.制动底板 12.支承销 13.制
45
✓ 气压制动系
原理： 鼓式制动器结构以发动机的动力驱动空气压缩机作
为制动器制动的唯一能源，而驾驶员的体力仅作为控制能源的 制动系统称之为气压制动系统。一般装载质量在8000kg以上 的载货汽车和大客车都使用这种制动装置。
汽车构造与原理
汽车构造与原理汽车是一种现代化的交通工具，因为其快速、廉价、方便、实用和可靠已经成为人们出行的首选。
汽车是由许多部件组成的，这些部件互相作用，使汽车在道路上运行。
汽车的构造与原理大致可以分为以下几个方面：发动机、变速器、传动系统、悬挂系统、制动系统和转向系统。
1、发动机：发动机是引擎的核心，是汽车的“心脏”。
汽车发动机可分为四种类型：内燃机、电动机、蒸汽机和燃料电池发动机。
其中，内燃机是目前汽车发动机的主要类型，分为柴油机和汽油机两种。
发动机可以将燃料（柴油或汽油）和空气混合，使其在活塞的作用下燃烧，然后通过连杆、曲轴和传动装置产生动力。
发动机的动力输出可以控制汽车的速度和方向。
2、变速器：汽车的变速器可以根据不同的道路和驾驶条件来改变车轮的速度和扭矩。
市场上主要的变速器类型有手动变速器和自动变速器两种。
手动变速器由离合器、换挡杆、变速器和驱动轴组成，驾驶员需要用脚控制离合器和换挡，操作相对繁琐但能更好地控制车速和油耗。
自动变速器则由液压控制单元、行星齿轮组、油泵和液压挡位组成，操作更简便，但油耗稍高。
3、传动系统：传动系统是汽车后轮与发动机输出之间的连接部分，通过差速器传递动力。
传动系统避免了发动机直接与车轮之间的接触，因为这将不利于悬挂系统的运行。
传动系统由驱动轴、差速器和CVT等部件组成，其中差速器具有调节左右轮子转速不一致的作用。
4、悬挂系统：悬挂系统是汽车的组成部分之一，它为汽车提供了更好的驾驶和乘坐体验，简单说就是汽车的减震系统。
悬挂系统包括弹簧、减震器、轮胎、轮毂、轮轴和车身等部件。
汽车的悬挂系统具有隔振、承载重量和保持轮胎与道路紧密接触等功能。
5、制动系统：制动系统是汽车的安全系统，是驾驶员准确控制车辆速度和停车位置的部分之一。
制动系统由刹车片、刹车盘、制动液、制动器和制动器盘轮等组成。
当驾驶员踩下制动踏板时，制动器施加压力并对刹车片施加摩擦力，从而阻止轮胎继续旋转。
6、转向系统：转向系统用于控制汽车行驶方向，分为手动转向和电动转向两种类型。
汽车制动系统工作原理详解
汽车制动系统工作原理详解为了确保行车安全，汽车制动系统成为车辆中最为关键的部件之一。
它负责控制和减缓车辆速度，使车辆能够稳定地停下或减速。
本文将详细解析汽车制动系统的工作原理，包括液压制动和刹车片的协同作用，以及制动过程中的主要部件。
一、液压制动系统的作用及构成部分液压制动系统是汽车制动系统的重要组成部分，通过将驾驶员的制动操作转化为液压信号，从而实现刹车效果。
它由主缸、助力器、制动管路以及刹车器等几个关键部分构成。
1. 主缸：主缸位于驾驶舱内，通过驾驶员的制动踏板操作来产生制动信号。
当驾驶员踏下制动踏板时，主缸内液体压力增加，将制动信号传递给制动器。
2. 助力器：助力器旨在减轻驾驶员的制动操作力度。
它通过感应驾驶员的制动踏板力度变化，产生相应的助力信号，从而降低制动的难度。
3. 制动管路：制动管路是液压制动系统中连接主缸、助力器和刹车器的管道。
它起到传递制动信号和液压力的作用。
4. 刹车器：刹车器负责把液压力转换为制动力，并施加在车轮上，从而减速或停车。
它由制动卡钳、刹车盘和刹车鼓构成。
二、刹车片的作用和工作原理刹车片是汽车制动系统中非常关键的部件，它通过与刹车盘或刹车鼓的摩擦来产生制动力。
常见的刹车片包括盘式刹车片和鼓式刹车片。
1. 盘式刹车片：盘式刹车片主要应用于轿车和一些商用车上。
当驾驶员踏下制动踏板时，制动系统会产生液压力，使得刹车盘固定在车轮轴上的刹车卡钳夹紧刹车盘。
同时，刹车片与刹车盘之间的摩擦力产生制动力，使车辆减速或停车。
2. 鼓式刹车片：鼓式刹车片常用于汽车的后轮制动系统。
它由鼓式刹车盘、刹车鼓和刹车片组成。
当制动信号传递到刹车器时，刹车鼓会扩张开，使刹车片与刹车鼓内壁之间产生摩擦力，从而减速或停车。
三、制动过程中的关键部件除了液压制动和刹车片，汽车制动系统中还有一些关键部件，它们也对制动效果发挥重要作用。
1. 刹车盘和刹车鼓：刹车盘和刹车鼓是车轮中心固定的圆盘或圆筒形零件，它们承载着制动片对刹车器施加的摩擦力。
制动系统的组成和作用
制动系统的组成和作用一、制动系统的概述制动系统是汽车中非常重要的一个系统，它的作用是将车辆从运动状态转换为停止状态或减速状态，确保车辆行驶的安全性。
制动系统通常由多个部件组成，每个部件都发挥着重要的作用。
二、制动系统的组成部件1. 刹车盘刹车盘是制动系统的核心部件之一，它是安装在车轮上的圆盘状金属零件。
当踩下制动踏板时，刹车盘与刹车片之间的摩擦产生阻力，从而减缓车轮的转动速度。
2. 刹车片刹车片是与刹车盘紧密接触的部件，它由摩擦材料制成。
当刹车踏板被踩下时，刹车片与刹车盘之间的摩擦会产生阻力，从而减速车辆。
3. 刹车液刹车液是制动系统中的传动介质，它通过刹车主缸将踩下的制动踏板的力量传递给刹车盘和刹车片。
刹车液具有较高的沸点和抗腐蚀性能，确保制动系统的正常运行。
4. 刹车主缸刹车主缸是刹车系统的控制装置，它通过踩下的制动踏板产生的力量将刹车液传送至刹车盘和刹车片，从而实现制动效果。
5. 刹车助力器刹车助力器是为了减少驾驶员踩踏力量而设计的装置。
它利用真空或液压原理，增加制动系统的压力，使得踩下制动踏板时更加轻松。
6. 制动鼓制动鼓是一种与刹车片相配合的制动装置，它与车轮相连，通过刹车片与刹车鼓之间的摩擦来减速或停止车辆。
7. 制动鼓片制动鼓片是与制动鼓相配合的部件，它通过与制动鼓之间的摩擦来实现制动效果。
与刹车片不同的是，制动鼓片通常是弯曲的形状。
8. 制动管路制动管路是刹车系统中的通道，它负责将刹车主缸产生的压力传递给刹车盘和刹车片。
制动管路通常由金属制成，具有较高的耐压性能。
三、制动系统的工作原理制动系统的工作原理是利用摩擦产生的力量将车辆减速或停止。
当驾驶员踩下制动踏板时，制动主缸会产生压力，将刹车液传输到刹车盘和刹车片之间，从而产生摩擦力。
摩擦力会减慢车轮的转动速度，从而实现制动效果。
制动系统通常分为前轮制动和后轮制动两种类型。
前轮制动主要由刹车盘和刹车片组成，适用于前驱车辆。
后轮制动主要由制动鼓和制动鼓片组成，适用于后驱车辆。
项目24 汽车常规制动系统结构、原理、检修、调整、故障诊断
COPYRIGHT 2002, ZHANG HONGWEI, LIAONING COMMUNICATIONS COLLEGE. ALL RIGHTS RESERVED!
24.2 车轮制动器
3. 盘式制动器检修 1) 制动盘厚度的检查 用游标卡尺或千分尺测量, 用游标卡尺或千分尺测量,桑塔纳轿车前制动盘标准 厚度为10mm,使用极限为 mm,超过极限尺寸时应 厚度为 ,使用极限为8 , 予更换. 予更换.
COPYRIGHT 2002, ZHANG HONGWEI, LIAONING COMMUNICATIONS COLLEGE. ALL RIGHTS RESERVED!
24.2 车轮制动器
4. 制动器间隙的调整 一般盘式制动器的制动间隙为自动调整. 一般盘式制动器的制动间隙为自动调整.
盘式制动器重新装配后,只要连续踩下几次制动踏板, 盘式制动器重新装配后,只要连续踩下几次制动踏板, 制动间隙即可正常. 制动间隙即可正常.
– 基本结构 – 结构特点:中心对称 结构特点: – 调整:偏心支承销和调整凸轮 调整:
COPYRIGHT 2002, ZHANG HONGWEI, LIAONING COMMUNICATIONS COLLEGE. ALL RIGHTS RESERVED!
24.2 车轮制动器
– 受力分析
COPYRIGHT 2002, ZHANG HONGWEI, LIAONING COMMUNICATIONS COLLEGE. ALL RIGHTS RESERVED!
COPYRIGHT 2002, ZHANG HONGWEI, LIAONING COMMUNICATIONS COLLEGE. ALL RIGHTS RESERVED!
24.1 汽车制动系的基本组成及工作原理
汽车制动系统的组成及原理
汽车制动系统的组成及原理汽车的制动系统是汽车安全保障的重要部分，在行驶过程中，及时、准确地制动对行车安全具有决定性的作用。
汽车制动系统主要由制动器、制动液、制动总泵、制动管路、制动辅助装置等几个部分组成。
一、制动器制动器是汽车上的一个重要部件，在制动系统中起重要的作用。
制动器分两种，分别是盘式制动器和鼓式制动器。
它们都由制动机构和制动摩擦器材料两部分组成。
制动器的原理是利用制动蹄的压力，将制动鼓或者制动盘上的能量转化为热量，从而达到制动的效果。
二、制动液制动液是制动系统的重要组成部分，它通过压缩传递制动踏板的力量，从而实现制动的过程。
常见的制动液有DOT3、DOT4等。
制动液在使用过程中，要注意保持液面高度、避免混合不同类型的制动液，以及定期更换制动液等。
三、制动总泵制动总泵是汽车上的另一重要部件，它主要部件包括压力泵、进气阀、出气阀等。
制动总泵的作用是将行车过程中，踏下制动踏板后，产生的压力传递到每个制动器上。
制动总泵还具有一定的助力作用，可轻松达到制动的效果。
四、制动管路制动管路是汽车制动系统的组成部分之一，主要分为钢管和软管。
钢管用于连接制动总泵和各个制动器。
软管主要安装在制动器内部，可以承受一定的弯曲和振动，它可以在一定程度上减少制动系统的震动和噪音。
五、制动辅助装置制动辅助装置是在汽车制动系统中另一个重要部分，主要包括制动力增强、制动平衡器和制动分配器等。
制动力增强可以在紧急制动过程中，提高制动系统的效率和制动力度。
制动平衡器和制动分配器可以保持四个车轮制动压力的平衡，避免制动时产生的侧滑。
综上所述，汽车制动系统包含了制动器、制动液、制动总泵、制动管路和制动辅助装置等几个部件组成，其原理是利用压力传递和制动摩擦的作用，使车辆在行驶过程中产生制动的效果，为我们的行车安全保障提供了坚实的基础。
因此，在平时使用汽车的过程中，我们要重视汽车的制动系统维护，注重制动液的定期更换和钢管、软管的检查和维护，确保车辆的行车安全和碰撞事故的最大程度避免。
制动系统总结
制动系统总结一、引言制动系统是汽车安全性的重要组成部分，它能够控制汽车的速度和停止距离，使驾驶员在行驶过程中更加安全。
本文将对制动系统进行全面详细的总结。
二、制动系统的组成1. 制动踏板：驾驶员通过踩制动踏板来控制制动器件。
2. 制动助力器：通过增加液压或机械力量来提高刹车效果。
3. 主缸：将驾驶员踩下的制动踏板压力转化为液压信号，传输给刹车盘或刹车鼓。
4. 刹车盘或刹车鼓：用于产生摩擦力，使汽车减速或停止。
5. 刹车片或刹车鞋：与刹车盘或刹车鼓接触，产生摩擦力，使汽车减速或停止。
6. 制动液：传递主缸所产生的液压信号到刹车盘或刹车鼓上。
7. 制动管路：连接主缸和刹车盘或刹车鼓之间的管道，传输液压信号。
8. ABS系统：通过防抱死技术来提高制动效果，确保汽车在紧急情况下不会失控。
三、制动系统的工作原理当驾驶员踩下制动踏板时，主缸内的液体将被压缩并传递到刹车盘或刹车鼓上。
刹车盘或刹车鼓与刹车片或刹车鞋之间产生摩擦力，使汽车减速或停止。
制动助力器通过增加液压或机械力量来提高刹车效果。
ABS系统通过防抱死技术来提高制动效果，确保汽车在紧急情况下不会失控。
当汽车行驶过程中出现紧急情况时，ABS系统会自动控制每个轮子的制动力度，防止轮胎锁死。
四、常见的故障和维修方法1. 制动失灵：可能是主缸泄漏、制动管路破裂、刹车片磨损等原因导致。
维修方法是更换故障部件并检查其他相关部件是否有问题。
2. 制动异响：可能是刹车片磨损、钢板变形等原因导致。
维修方法是更换故障部件并检查其他相关部件是否有问题。
3. ABS系统故障：可能是传感器损坏、控制模块故障等原因导致。
维修方法是更换故障部件并检查其他相关部件是否有问题。
五、结论制动系统是汽车安全性的重要组成部分，它能够控制汽车的速度和停止距离，使驾驶员在行驶过程中更加安全。
制动系统由多个部件组成，包括制动踏板、制动助力器、主缸、刹车盘或刹车鼓、刹车片或刹车鞋、制动液、制动管路和ABS系统。
汽车制动系统的毕业论文
汽车制动系统的毕业论文汽车制动系统的毕业论文引言汽车制动系统是汽车安全性的重要组成部分，它直接关系到驾驶员和乘客的生命安全。
随着技术的不断发展，汽车制动系统也在不断改进和创新。
本文将从制动原理、制动系统的结构和发展趋势等方面进行探讨，以期对汽车制动系统有更深入的了解。
一、制动原理制动原理是理解汽车制动系统的基础。
汽车制动系统的主要原理是通过摩擦力将车轮的动能转化为热能，从而减速或停止车辆。
常见的制动原理包括摩擦制动、液压制动和电子制动等。
1. 摩擦制动摩擦制动是最常见的制动原理，它通过制动器（刹车片或刹车鼓）与车轮接触产生摩擦力，将车轮的动能转化为热能。
摩擦制动的优点是制动效果稳定可靠，但缺点是会产生大量的摩擦热，导致刹车器件的磨损和衰减。
2. 液压制动液压制动是利用液体传递力量的原理来实现制动的。
它通过制动主缸、制动助力器和制动器件等部件组成。
当驾驶员踩下制动踏板时，制动主缸内的液体被压缩，从而产生一定的压力传递到制动器件，实现制动的目的。
液压制动的优点是制动力可调节，反应迅速，但需要保持液体的稳定性和可靠性。
3. 电子制动电子制动是近年来发展起来的一种新型制动技术。
它通过电子控制单元（ECU）来控制制动器件的工作，实现制动的目的。
电子制动的优点是反应速度快、制动力可调节，且能够与其他车辆控制系统进行联动。
但电子制动也存在着技术复杂、成本高等问题，需要进一步的研发和改进。
二、制动系统的结构汽车制动系统由多个组件组成，包括制动器件、制动液、制动管路和制动控制系统等。
这些组件协同工作，实现汽车的制动功能。
1. 制动器件制动器件是实现制动的核心部件，常见的制动器件包括刹车片、刹车鼓、制动盘等。
刹车片和刹车鼓通过摩擦力与车轮接触，将车轮的动能转化为热能。
制动盘则通过与刹车片接触实现制动。
2. 制动液制动液是传递制动力的介质，它具有抗压缩性和耐高温性能。
常见的制动液有DOT3、DOT4和DOT5等。
制动液的选择要根据车辆制动系统的要求和使用环境来确定。
汽车制动系统组成和原理
汽车制动系统组成和原理原理 1、⼀般制动系的基本结构 ·主要由车轮制动器和液压传动机构组成。
·车轮制动器主要由旋转部分、固定部分和调整机构组成，旋转部分是制动⿎；固定部分包括制动蹄和制动底板；调整机构由偏⼼⽀承销和调整凸轮组成⽤于调整蹄⿎间隙。
·制动传动机构主要由制动踏板、推杆、制动主缸、制动轮缸和管路组成。
2、制动⼯作原理 制动系统的⼀般⼯作原理是，利⽤与车⾝(或车架)相连的⾮旋转元件和与车轮(或传动轴)相连的旋转元件之间的相互摩擦来阻⽌车轮的转动或转动的趋势。
1)制动系不⼯作时 ·蹄⿎间有间隙，车轮和制动⿎可⾃由旋转 2)制动时 ·要汽车减速，脚踏下制动器踏板通过推杆和主缸活塞，使主缸油液在⼀定压⼒下流⼊轮缸，并通过两轮缸活塞推使制动蹄绕⽀承销转动，上端向两边分开⽽以其摩擦⽚压紧在制动⿎的内圆⾯上。
不转的制动蹄对旋转制动⿎产⽣摩擦⼒矩，从⽽产⽣制动⼒ 3）解除制动 ·当放开制动踏板时回位弹簧即将制动蹄拉回原位，制动⼒消失。
3、制动主缸的结构及⼯作过程 ·制动主缸的作⽤是将⾃外界输⼊的机械能转换成液压能，从⽽液压能通过管路再输给制动轮缸 ·制动主缸分单腔和双腔式两种，分别⽤于单、双回路液压制动系。
（1）单腔式制动主缸 1)制动系不⼯作时 ·不制动时，主缸活塞位于补偿孔、回油孔之间 2)制动时 ·活塞左移，油压升⾼，进⽽车轮制动 3）解除制动 ·撤除踏板⼒，回位弹簧作⽤，活塞回位，油液回流，制动解除 （2）双腔式制动主缸 1）结构（如⼀汽奥迪100型轿车双回路液压制动系统中的串联式双腔制动主缸） ·主缸有两腔 ·第⼀腔与右前、左后制动器相连；第⼆腔与左前、右后制动器相通 ·每套管路和⼯作腔⼜分别通过补偿孔和回油孔与储油罐相通。
第⼆活塞由右端弹簧保持在正确的初始位置，使补偿孔和进油孔与缸内相通。
制动系统结构原理及特点
制动系统结构原理及特点制动系统是汽车的重要组成部分，它通过控制车轮的转动来减速甚至停止车辆。
制动系统的结构和原理决定了车辆的制动性能和安全性。
本文将详细介绍制动系统的结构原理及其特点。
一、制动系统的结构制动系统主要由刹车踏板、主缸、制动助力装置、刹车分泵、刹车片、刹车盘、刹车鼓、刹车缸、制动总泵、制动管路等部分组成。
1.刹车踏板是驾驶员用脚操作的手柄，通过踩下刹车踏板来启动制动系统。
2.主缸是制动系统的主要执行元件，转化驾驶员的刹车踏板力量为液压能量，通过液压系统传导到各个刹车部位。
3.制动助力装置通过增加刹车踏板力量，减少驾驶员的力量来实现制动作用，同时提高制动系统的灵敏性。
4.刹车分泵用于将制动压力分配到不同的刹车装置，使每个轮子的制动力分布均匀。
5.刹车片是制动目标物，通过与刹车盘或刹车鼓摩擦来产生制动力。
6.刹车盘或刹车鼓是车轮上的固定部件，通过与刹车片接触产生制动力。
7.刹车缸是传动液压力的部件，配合主缸和分泵实现制动。
8.制动总泵是整个制动系统的核心部件，它接收刹车踏板的力量，并将其转化为液压能量，通过制动管路传递给刹车片或刹车盘。
二、制动系统的原理制动系统的原理基于液压力的传递，通过驾驶员的刹车踏板力量转化为液压能量，并分配到各个刹车部件上，使车辆减速或停止。
具体的制动过程如下：1.驾驶员踩下刹车踏板，刹车踏板向前移动。
2.主缸活塞移动，将踏板力量转化为液压能量。
3.经过制动助力装置的增力作用，液压力被放大。
4.刹车总泵将液压力通过制动管路传递给刹车装置。
5.刹车片与刹车盘或刹车鼓紧密接触，并产生摩擦力。
6.摩擦力使车轮减速或停止转动，实现制动效果。
三、制动系统的特点1.制动灵敏性：制动系统对驾驶员刹车指令的反应速度很快，能够迅速减速或停止车辆。
2.制动稳定性：制动系统能够保持稳定的制动力，防止车辆在制动过程中发生侧滑、打滑等危险情况。
3.制动可靠性：制动系统需要具备良好的可靠性，确保在各种条件下都能正常工作，避免制动失灵带来的事故风险。
汽车原理-汽车制动系统
➢较为完善的制动系统还具有制 动力调节装置、报警装置、压力 保护装置等附加装置。
汽车制动系统的类型
按系统的功用 ➢行车制动系统 ➢驻车制动系统 ➢第二制动系统 ➢辅助制动系统
➢使行驶中的汽车减速或停止的制动系统。 ➢使已停驶的汽车在原地驻留的制动系统。 ➢行车制动失效时使汽车减速、停车的系统。 ➢汽车下长坡时稳定车速的制动系统。
制动钳
钳ቤተ መጻሕፍቲ ባይዱ式
定钳盘式制动器
➢特点：制动钳固定在车桥上，制动盘两侧的制动块用 两个液压缸单独促动。
定钳盘式制动器
丰田—王冠汽车前轮制动器
➢局部调整制动器间隙时，制动 调整臂体（蜗轮蜗杆传动的壳体） 固定不动，转动蜗杆，蜗杆带动 蜗轮旋转，从而改变凸轮的原始 角位置，达到调整目的。
➢全面调整制动器间隙时，还应 同时转动带偏心轴颈的支承销。
楔式式制动器
➢楔式制动器中两碲的布置可以是领从碲式也可以是双向双领碲式， 制动楔本身的促动装置可以是机械式、液压式或气压式。
➢汽车制动
➢能使汽车速度减慢的外力包括滚动 阻力、上坡阻力、空气阻力。
➢不是制动力
➢通过驾驶员操纵产生，并由驾驶员控制迫使路面在汽车车轮上
施加一定的与汽车行驶方向相反的外力，称为汽车的制动力。
汽车制动系统的定义
➢能够产生和控制 汽车制动力的一 套装置，称为汽车制动系统。
汽车制动系统的工作原理
➢制动系统的主要结构：制 动踏板、推杆、制动主缸活 塞、制动主缸、制动油管、 制动轮缸、轮缸活塞、制动 鼓、摩擦片、制动蹄、制动 底板、支承销、制动碲回位 弹簧等。
➢车轮制动器可用于行车制动和驻车制动，中央制动器 只用于驻车制动和缓速制动。
鼓式制动器
➢鼓式制动器分为内张型和外束型。
汽车制动系统的组成及原理
汽车制动系统的组成及原理
汽车制动系统是由多个组件和部件组成的，其主要作用是在车辆行驶过程中承担制动任务，保证行驶安全。
汽车制动系统的主要组成部分包括制动踏板、主缸、助力器、制动片、制动盘和制动鼓等。
汽车制动系统的工作原理基于液压传动原理，当车辆行驶时，踩下制动踏板，主缸内的活塞会向外移动，释放制动液体，使压力传递到制动片上。
同时，助力器的作用可以增加制动液体的压力，进一步提高制动片的制动效果。
制动片与制动盘或制动鼓的碰撞会产生摩擦力，使车轮减速或停止旋转，从而实现制动。
在汽车制动系统中，还配备了防抱死系统（ABS）和电子制动力分配系统（EBD）等辅助系统，用于提高制动效果和安全性。
例如，ABS系统可以避免车轮抱死，使制动更加均衡和稳定；EBD系统可以根据车速和重量等因素，自动调节各个轮胎的
制动力量，提高制动时的稳定性和安全性。
总之，汽车制动系统是车辆安全驾驶的重要保障，其组成部分和原理需要得到充分的理解和掌握。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
主动件：1 转动 从动件：2 移动
1转向齿轮 2转向齿条 3弹簧
4调整螺栓 5螺母 6压块 7防尘罩 8油封 9轴承 10壳体
共28页 h第5页
5
五、转向传动机构
转向传动机构的功能就是将转向器输出的动力和运 动传递到前桥转向节，使车轮偏转。
转向器的输出运动有移动和转动两种形式，因此传 动机构的输入应与其相符合。 1、非独立悬架转向机构
货车、中小客车（轿车）发展的趋势。
四、转向器
转向器是转向系统中的主要降速装置，通常由1～2 级减速传动副构成，具有减速、改变运动方向的作用。
（与蜗轮减速器类似）
共28页 h第3页
3
1、转向器效率 ●正效率：转向器输入功与从转向器
输出端输出功之比。 ●逆效率：转向器输出功与从转向器
输入端输入功之比。 正效率高的转向器操作省力；逆
共28页 h第14页
14
一、制动原理 制动毂8随车轮一起转动，底板11相对车架静止，两个
弧形制动蹄10安装在底板上，表面附有摩擦片9。行驶时 摩
擦片9与制动鼓8内圆表面保 留一定间隙，由弹簧保持正
确位置。
制动时踏动制动板1， 推杆2驱动主活塞3，使制动 缸工作，两个轮缸活塞7移 动，摩擦片9与鼓内圆摩擦 产生制动。
共28页 h第13页
13
汽车制动过程 制动外力取决于摩擦力，而在短暂的制动过程摩擦力
的变化随相对滑移的变化而变化。 因此制动是一个及其复杂的过程，地面附着系数并非
恒定，而是随着车轮滑移程度不同而不断变化。 实测数据表明，车轮与地面相对滑移在10～12％时，
附着系数达到最大值。 汽车制动的关键问题 ●制动跑偏 ●侧滑 造成的原因： ●四轮（或更多）之间存在差异 ●瞬间、偶发的侧向力 ●车辆装载中心位置引发的力矩
扭杆不动（方向盘不转动），控制阀处于中间位 置，油路完全畅通，液压缸左右腔等压，活塞静止。 （要求有稳定的锁定功能，保证汽车直线行驶时的稳 定性位置。）
共28页 h第10页
10
（3）转向控制 ●操作方向盘，扭杆转动，此时活塞尚处在锁定状
态（齿轮齿条锁死），转轴微量扭曲，控制阀芯 相对阀套位移造成油路受阻直到中断，液压缸两腔 出现压差，活塞移动，齿条随活塞一体移动； ●活塞移动，两腔压力趋于平衡，导致控制阀芯逐渐 回位，此时方向盘上若不继续加力，阀芯复位，液 压缸两腔等压，车轮锁定在转向位置； ●以此类推，对方向盘进行不同力度的操作，液压动 力具有随动作用，实现动力转向。
上次课内容回顾
一、独立悬架 ●结构特点 ●类型
二、典型独立悬架 ●麦弗逊式 ●多轴悬架 ●主动悬架
三、转向系统 ●机械转向系 ●动力转向系 四、转向系统的组成 ●操纵部分 ●运动转换部分 ●传动部分 ●动力部分 五、两侧轮偏角、最小转弯半径
共28页 h第1页
1
三、转向系角传动比 iω 转向的操纵件为方向盘，转向系设计中应确定方
8
六、动力转向系 用发动机输出的部分机械能转化成液压（或气压）
能，在驾驶员控制下对转向系某一环节施加不同方向的 动力，以减轻驾驶员的转向操纵力。
液压动力转向系实例
控制阀
扭杆
动力缸
供能装置
左腔 活塞 右腔
捷达轿车整体式动力转向器示意图
共28页 h第29页
9
（1）齿轮齿条动力转向器
带有动力的转向系统，转向器功能、原理与无动力 时完全相同。 （2）直线行驶
共28页 h第2页
2
从减速增矩的原理看，方向盘直径一定时，角传动比 越大，操作将越省力，但比值太大则操作不够灵活。所 以iω的选择应兼顾两方面的要求。
经验值：货车iω ＝16～32 客车、轿车iω ＝16～32
由于要同时满足上述两方面的要求，所以iω的选 择是十分局限的，为此动力转向系统已成为现代中型
向盘转动的角增量与转向车轮的角增量之比。
转向系角传动比： iω＝ iω 1 iω 2 其中：iω1为转向器角传动比；
iω2为转向传动机构角传动比。 由于组成转向传动机构的传动件为各类连杆，其角
传动比iω2近似为1，因此转向系角传动比iω的大小取 决于转向器角传动比iω1 。
大多数情况：iω≈ iω1
12
汽车的制动性 汽车行驶中按需要强制减速直至停止的能力。 汽车制动性是评价汽车安全性的重要指标。同时，汽 车良好的制动性能也是提高平均行驶速度，获取较高运输 生产率的关键因素。 具有一定质、高速行驶的汽车，若需强制减速或及时 停止，需要克服巨大的惯性力，为此所需的最短距离称为 制动的安全距离。 能否及时停车取决于两个因素： ★车辆内部产生的制动力矩 ★车轮与地面的附着力
共28页 h第7页
7
2、独立悬架转向传动机构
独立悬架的转向轮相对车架是独立跳动的，车桥也
是分体式，因此相应转向传动机构的转向梯形就必须分
成两段。
转向器输 出为转动
转向器输 出为转动
转向器
转向器
车桥后布置式独立悬架转向传动机 构（两段式）
车桥前布置式独立悬架转向传动机 构（三段式）
共28页 h第8页
共28页 h第11页
11
第八章 汽车制动系统
汽车制动，就是指使行驶中的汽车减速直至停止或 使静止中的汽车保持不动的作用。
可控制的对汽车进行制 动的外力成为制动力，产生 制动力的一系列专门装置 即制动系统。制动系统是汽 车制动的必备条件之一（制 动效果与地面附着力有关）。
制动系统原ቤተ መጻሕፍቲ ባይዱ图
共28页 h第12页
效率高的转向器容易将路面反力传递 到方向盘。
可逆转向器：逆效率很高的转向器 不可逆转向器：逆效率很低的转向器 极限可逆转向器：逆效率适中的转向器
显然，为兼顾各方面的需求，极限可逆转向器的运
用最为广泛。
共28页 h第4页
4
2、典型转向器 左图是目前普通
车辆中最常用的齿轮 齿条式转向器，具有 结构简单、紧凑；刚 性大质量轻；传动效 率高，制造方便，成 本低的特点。
如左图所示：
1转向器 2摇臂 3直拉杆
前梁（前桥）
4转向节臂 5梯形臂 6横拉杆
车桥仅为转向桥时，转向梯
形杠杆置于前梁之后。
方向盘
共28页 h第6页
6
转向驱动桥中传动杠杆系 置于车桥之前
转向输出方向不同时，直 拉杆3可横置
转向机构的布置取决于车桥的具体构造和转 向器的输出方式。当汽车发动机前置时，为避免 运动的干涉，大部分转向传动机构要安装在车桥 之前。
共28页 h第15页
15
二、制动系统的组成
