光纤探针荧光光谱仪及光纤探针的设备制作方法与设计方案
光纤探测系统的制作方法
光纤探测系统的制作方法1.设计系统框架首先，需要明确光纤探测系统的功能需求，并进行系统框架的设计。
根据具体需求，确定系统中需要的元件和组件，如光源、光纤耦合器、光纤接收器、检测电路等。
2.选择光源光源是光纤探测系统中产生光信号的关键元件。
根据具体应用需求，可以选择不同类型的光源，如激光二极管、LED等。
考虑到输出功率、波长范围、稳定性等因素，选择适合的光源。
3.光纤耦合器设计与制作光纤耦合器的作用是将光源产生的光信号耦合到光纤中。
一种常用的光纤耦合器制作方法是使用光纤束连接器和透镜组合，通过调整透镜的位置和角度，实现光纤与光源的耦合。
4.光纤传输信号将光源耦合光纤输出的信号传输到目标位置。
根据具体需求，可以选择不同类型的光纤，如单模光纤、多模光纤等。
单模光纤适用于长距离传输，多模光纤适用于短距离传输。
5.光纤接收器设计与制作光纤接收器的作用是接收光纤传输的光信号并将其转换为电信号。
最常用的光纤接收器是光电二极管。
将光电二极管与光纤连接，通过光电效应将光信号转换为电信号。
6.检测电路设计与制作检测电路的作用是将光纤接收到的电信号放大、滤波、采样等处理，并进行信号检测。
根据具体应用需求，可以选择合适的放大器、滤波器和采样器等元件。
7.数据处理与显示对于探测到的信号，需要进行进一步处理和分析。
可以使用微控制器、FPGA等芯片进行数据处理，对信号进行滤波、频谱分析、解调等操作。
最后，将处理后的结果通过显示器、计算机等设备进行显示。
8.系统调试和优化制作完成后，需要对光纤探测系统进行调试和优化，确保系统的正常运行和性能指标的满足。
总结：光纤探测系统的制作方法主要包括设计系统框架、选择光源、光纤耦合器设计与制作、光纤传输信号、光纤接收器设计与制作、检测电路设计与制作、数据处理与显示以及系统调试和优化等步骤。
通过以上制作方法，可以实现光纤探测系统的搭建，并应用于各种领域中。
光纤针灸针诊疗和探测成像系统的制作技术

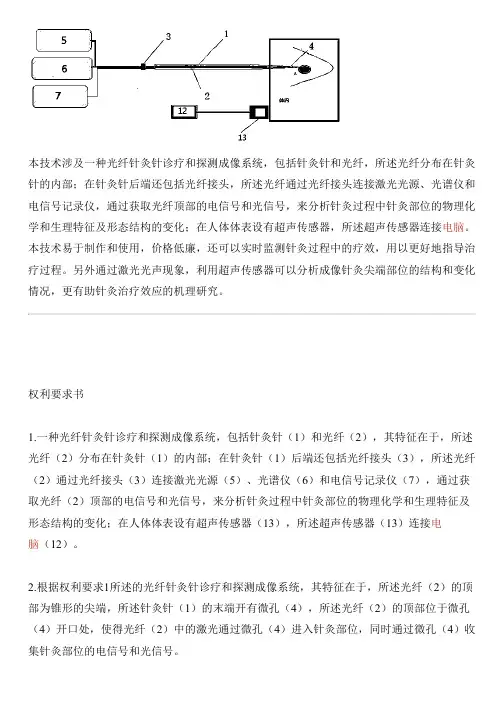

本技术涉及一种光纤针灸针诊疗和探测成像系统，包括针灸针和光纤，所述光纤分布在针灸针的内部；在针灸针后端还包括光纤接头，所述光纤通过光纤接头连接激光光源、光谱仪和电信号记录仪，通过获取光纤顶部的电信号和光信号，来分析针灸过程中针灸部位的物理化学和生理特征及形态结构的变化；在人体体表设有超声传感器，所述超声传感器连接电脑。
本技术易于制作和使用，价格低廉，还可以实时监测针灸过程中的疗效，用以更好地指导治疗过程。
另外通过激光光声现象，利用超声传感器可以分析成像针灸尖端部位的结构和变化情况，更有助针灸治疗效应的机理研究。
权利要求书1.一种光纤针灸针诊疗和探测成像系统，包括针灸针（1）和光纤（2），其特征在于，所述光纤（2）分布在针灸针（1）的内部；在针灸针（1）后端还包括光纤接头（3），所述光纤（2）通过光纤接头（3）连接激光光源（5）、光谱仪（6）和电信号记录仪（7），通过获取光纤（2）顶部的电信号和光信号，来分析针灸过程中针灸部位的物理化学和生理特征及形态结构的变化；在人体体表设有超声传感器（13），所述超声传感器（13）连接电脑（12）。
2.根据权利要求1所述的光纤针灸针诊疗和探测成像系统，其特征在于，所述光纤（2）的顶部为锥形的尖端，所述针灸针（1）的末端开有微孔（4），所述光纤（2）的顶部位于微孔（4）开口处，使得光纤（2）中的激光通过微孔（4）进入针灸部位，同时通过微孔（4）收集针灸部位的电信号和光信号。
3.根据权利要求1或2所述的光纤针灸针诊疗和探测成像系统，其特征在于，所述光纤（2）的尖端含有纳米颗粒（10）、或含有感受温度的光纤光栅（9），或含有感受压力变化的传感器（11）。
说明书光纤针灸针诊疗和探测成像系统技术领域本技术涉及一种光纤针灸针诊疗和探测成像系统。
背景技术针灸技术是我国医学界历史悠久的一种治疗法，采用针刺和火灸人体穴位来治疗疾病，已有几千年的历史。
经过几千年的历史和现代医疗实践证明，针灸治疗具有疗效快、简单、便宜，对多种疾病具有一定的疗效，深受人民群众喜爱。
光纤探针制备以及应用的开题报告
光纤探针制备以及应用的开题报告一、项目背景随着科技的发展，光学技术被广泛应用于生物医学研究中。
光纤探针作为一种新型的生物医学光学探测技术，已经得到了广泛的研究和应用。
光纤探针可以通过光学探测实现对细胞和组织结构的观测，具有非侵入、高分辨率、高敏感度和可重复使用等优点，可用于细胞信号传导、药物筛选、癌症诊断和治疗等领域。
然而，光纤探针的制备和应用还面临着一些问题，包括制备过程复杂，稳定性差、透射率较低等。
因此，本项目旨在研究光纤探针的制备方法和应用技术，解决其存在的问题，为生物医学领域的研究提供更广阔的应用前景。
二、研究内容1. 光纤探针的制备方法研究：（1）材料选择和配方设计：探针需要具备耐腐蚀、耐热、高透光率、生物相容性等特点，根据不同应用场景和实验要求，选择不同的材料并进行配方设计。
（2）光纤端面制备：采用化学刻蚀、机械研磨或激光烧结等方法对光纤端面进行处理，使其具备较高的平整度和光学透明度。
（3）涂层制备：对光纤端面进行覆盖性涂层制备，提高探针的稳定性和光学性能。
2. 光纤探针的应用技术研究：（1）细胞成像：将探针放置在细胞外膜表面，通过荧光标记等技术观测细胞膜内分子分布、细胞形态变化和细胞信号传导等。
（2）活细胞外环境监测：探针可用于监测细胞外环境的化学和物理参数，包括pH值、电位、温度等。
（3）组织成像：将探针放置在组织中，对组织结构和分子分布进行高分辨率成像。
三、研究意义本研究旨在通过改进光纤探针的制备方法和应用技术，提高探针的稳定性和光学性能，拓展其应用领域，为细胞信号传导、药物筛选、癌症诊断和治疗等领域的研究提供基础技术支持。
同时，本研究对于推动光学探测技术的发展和生物医学领域的研究具有重要意义。
荧光式光纤温度传感器-初步设计方案
根据贵公司所提供的资料和要求，该荧光式光纤温度传感器采用的发光管为约400nm的蓝紫光，接收管的接收光为约700nm的红光，根据西安固态产品硬件的初步破解来看，其具体方案如图1所示。
图1 荧光式光纤温度传感器结构图
1、发光二极管驱动电路：
该部分电路是通过单片机PIC18F1330的PWM控制轨到轨运算放大器MCP6293E，进而驱动场效应管SI2301实现的。
2、光电接收及放大电路：
反射光通过接收管接收后，通过CMOS型输入运放LMV797进行信号放大，然后通过单片机PIC18F1330的AD引脚采集到单片机中。
3、与底板的通信采用单片机PIC18F1330自带的RS232引脚RX、TX进行通讯。
