冷却水塔日常点检表
设备冷却系统日常清理记录表
设备冷却系统日常清理记录表日期：_________
清理操作：
- 清理冷却塔表面的杂物和灰尘
- 检查冷却塔风扇是否正常运转
- 清洗冷却塔过滤器
- 检查冷却塔电线和接头是否松动或损坏
- 检查冷却塔水箱水位，如有需要，则补充水
- 检查冷却塔水泵是否正常工作
- 检查冷却塔水泵出口压力和水量是否正常
- 检查冷却塔水泵进口压力和水量是否正常
- 检查冷却塔水管是否有漏水情况
- 清理冷却塔水管内的杂质和垃圾
结果记录：
- 冷却塔表面清理完毕，无杂物和灰尘
- 冷却塔风扇正常运转
- 冷却塔过滤器清洗完毕
- 冷却塔电线和接头无松动或损坏
- 冷却塔水箱水位正常
- 冷却塔水泵正常工作
- 冷却塔水泵出口压力和水量正常
- 冷却塔水泵进口压力和水量正常
- 冷却塔水管无漏水
- 冷却塔水管内无杂质和垃圾
备注：_________
下次清理日期：_________
----------
请在以上表格中记录设备冷却系统的日常清理操作和清理结果，并在“日期”处填写清理日期。
清理操作包括清理冷却塔表面、检查
冷却塔的各项工作状态以及清洗冷却塔过滤器等。
在“结果记录”处
填写清理结果，包括各项工作状态是否正常。
如有需要，可以在
“备注”处填写其他相关信息。
下次清理日期请在“下次清理日期”处填写。
请确保设备冷却系统日常清理记录表准确无误地填写和保存，以确保设备安全运行和延长使用寿命。
冷水塔日常巡查表
冷水塔日常巡查表日期:时间内容备注08:00检查水位09:00清洗泵10:00检查冷却塔风扇11:00检修盘管12:00检查水泵工作状态13:00清洗冷却塔喷头14:00更换过滤网15:00检查冷却塔水质16:00检查电气设备17:00清理冷却塔外部检查水位•使用水尺测量冷水塔内的水位，确保水位正常。
•水位正常范围为30%-70%，低于30%可能导致冷却效果不佳，高于70%可能导致溢水。
•若水位不正常，应及时调整冷水塔的补水设备，保持合适的水位。
清洗泵•关闭泵的电源，并断开电源线。
•拆卸泵上的进出水管道。
•使用清水冲洗泵的内部和管道，将污垢冲洗掉。
•清洗后，重新安装好泵的进出水管道。
•打开冷水塔的补水开关，并打开泵的电源，观察泵的工作状态是否正常。
检查冷却塔风扇•检查冷却塔风扇是否工作正常，是否有异常的噪音或振动。
•清洁风扇叶片，确保无积尘或物体影响风扇的正常工作。
•如果风扇工作不正常，应及时维修或更换风扇。
检修盘管•检查冷水塔的盘管是否有漏水现象。
•检查盘管连接处是否松动或有异物堵塞。
•清洁盘管，确保盘管表面无污垢。
•若发现盘管有漏水或其他问题，应及时修复或更换。
检查水泵工作状态•检查水泵的工作是否正常，观察水泵的运行指示灯是否亮起。
•检查水泵的进水和出水压力是否正常。
•若水泵工作不正常，应及时维修或更换水泵。
清洗冷却塔喷头•关闭喷头供水开关，并断开水管。
•拆下喷头，用清水彻底冲洗喷头内的污垢。
•检查喷头是否有堵塞或损坏的情况。
•清洗后，重新安装好喷头，并打开供水开关。
更换过滤网•检查过滤网的滤网是否损坏或堵塞。
•若滤网损坏或堵塞，应及时更换新的过滤网。
•使用清水冲洗过滤网，确保无污垢。
检查冷却塔水质•使用水质检测仪器检测冷却塔水的PH值、溶解氧、硬度等指标。
•确保冷却塔水质符合要求，避免腐蚀和结垢问题的产生。
•若水质不符合要求，应及时采取相应措施进行水质调整。
检查电气设备•检查冷水塔的电控设备是否正常运行。
冷却塔验收表格之欧阳地创编
钢结构冷却塔子分部工程质量验收记录钢框架安装分项工程质量验收记录钢框架焊接分项工程检验批质量验收记录钢框架紧固件连接分项工程检验批质量验收记录单层钢结构安装分项工程检验批质量验收记录单层钢结构安装分项工程检验批质量验收记录工程名称：检验批部位：续表GJ3.8.1钢结构防腐涂料涂装分项工程检验批质量验收记录监理（建设）单位验收结论监理工程师（建设单位项目专业技术负责人）：年月日风筒安装分项工程检验批质量验收记录工程名称广西灌阳县文市冶炼园区铁合金余热资源综合利用项目检验批部位风筒安装施工执行标准名称及编号冷却塔厂家标准施工单位西安华新新能源股份有限公司项目经理王新平专业工长管玉江分包单位/分包项目经理/施工班组长/序号冷却塔厂家标准的规定施工单位检查评定记录监理（建设）单位验收记录检查项目1外表面应有胶衣层，基本保持出厂时表面的质量，无裂缝，无龟裂，色泽均匀，每平方米内不允许有大于Φ5mm的流胶2个。
内表面为富树脂层，应基本平滑，无毛刺现象。
风筒外表面（玻璃钢部分）颜色、色泽应一致，无明显的异色现象检查合格2片体边缘锯边整齐，无毛刺，厚度基本均匀，无分层检查合格3风筒片拼接应紧固，无明显缝隙，紧固件的接触应有垫圈配合，不能松动。
风筒下法兰与平台连接应采用螺栓连接。
风筒支撑架连接牢固紧固件的螺母应拧紧，螺母、垫圈、构件接触应紧密。
检查合格4整台风筒安装后的水平对于Φ4700mm-Φ5500mm允许10mm，Φ6000mm-Φ7700mm允许15mm，Φ8000mm-Φ85300mm允许20mm，Φ9140mm-Φ9750mm允许25mm。
检查合格施工单位检查评定结果所有检查项目满足冷却塔厂家标准规范规定施工班组：项目专业质量检验员：年月日监理（建设）单位验收结论监理工程师（建设单位项目专业技术负责人）：年月日风机、减速器、传动轴、电机安装分项工程检验批质量验收记录工程名称广西灌阳县文市冶炼园区铁合金余热资源综合利用项目检验批部位风机、减速器、传动轴、电机安装施工执行标准名称及编号冷却塔厂家标准施工单位西安华新新能源股份有限公司项目经理王新平专业工长管玉江分包单位/分包项目经理/施工班组长/序号冷却塔厂家标准的规定施工单位检查评定记录监理（建设）单位验收记录检查项目1减速器输出垂直度误差为，。
循环水泵凉水塔及凉水池点检内容及标准
循环水泵凉水塔及凉水池点检内容及标准前言循环水泵凉水塔及凉水池是空调冷却系统中的核心设备之一，负责将机组中产生的热量转移至凉水塔并通过空气对流散发出去。
为了保证设备的正常运行和延长设备寿命，对该设备进行日常点检工作是非常必要的。
点检内容下面是循环水泵凉水塔及凉水池的点检内容：外观检查•首先检查凉水塔结构是否完好无缺，并且检查花板的密封性是否良好。
•检查外壳表面是否有裂纹、锈蚀和漏水现象。
如果存在这些问题，必须及时修补或更换。
•检查风扇是否正常转动，清理周围的杂物和灰尘。
内部检查•检查凉水塔内部是否有杂物和沉淀，必要时需要清理。
•检查水泵、风机、水管和配电设备是否有松动、断裂、老化和烧坏的情况，必要时需要更换。
•检查风扇叶片是否平衡并且正常运转。
水质检查•定期检测冷却水的硬度、碱度、PH值和杂质含量。
•检查冷却水是否透明，必要时可以增加水的消毒和处理。
泵组检查•检查泵的进出口压力和温度，必要时根据系统需要进行调整。
•检查泵的流量是否达到设定值，必要时需要更换或修复泵。
点检标准循环水泵凉水塔及凉水池的点检标准应该根据设备的特性、使用寿命和生产厂家的要求进行设定。
通常标准包括以下内容：外观检查标准•凉水塔表面不应有锈蚀、裂纹和渗漏现象。
•花板的密封性应该良好，不应有漏水或漏风现象。
•风扇叶片应该平衡，不应有异常的噪音和振动。
内部检查标准•冷却水应该透明，不应有沉淀和异味。
•各个配件之间的连接应该牢固，不应有松动和渗漏现象。
•内部构件应该清洁，不应有堵塞和杂质问题。
水质检查标准•冷却水的PH值应该在7.0~8.5之间。
•冷却水中的硬度不应超过200mg/L，碱度不应超过240mg/L。
泵组检查标准•入口压力：0.25~0.4 MPa•出口压力：0.55~0.7 MPa•流量：严格按照设定值进行检查和调整。
结论循环水泵凉水塔及凉水池是空调冷却系统中非常重要的组成部分，需要进行日常的点检和维护，以确保设备的正常运行和延长设备寿命。
冷却塔巡检保养周期计划表
冷却塔巡检保养周期计划表
每天
每周
每月
每六个月
每年
必要时
塔内有无脏污废物
√
风扇有无异常响声和震动
√
水位是否正常
√
皮带是否松动
√
√
浮球是否漏水
√
√
马达
√
√
马达绝缘是否良好
√
√
马达固定螺栓是否松动
√
√
风扇网是否脏污和损坏
√
皮带轮是否磨损和松动
√
过滤器是否脏污
√
√
风扇和马达轴承是否磨损过度
√
结构件是否损坏
√
仪表和接管有无泄漏
√
对塔填料和水盘进行除污除垢清洗清洁
√
冬季停机后对冷却塔进行排空存水，各管路做好保温修复
√
【工程常用表格】冷却塔安装检测记录(2)
％
设计(或 设计 规范)要 (或 求(值) 规范 允差值 )要 测次 求( 间隔 值) (min) 单项结果评定 风机耗电比 结果的测评
设计进塔水量(t/h): ,实际 进塔(最大偏差时)水量(t/h): 设计进塔干空量[t(DA)/h]: 实际进塔 (最大偏差时) 干空气量 [t(DA)/h]: ≮2 30 ≮2 30 ≮2 30 ≮2 30 ≮2 30 ≮2 30 ≮2 30 ≮2 30 ≮2 30 ≮2 30 ≮1～2 ≮1～2 ≮1～2 实际进塔(最大偏差时)水量/设计进 塔水量(应≯5％) = 实际进塔(最大偏差时)空气量/设计 进塔水量(应≯5％)= 飘逸(飘滴)对损失水量的评价: 风机耗电比 值(kW),现取 ； ％； 00 电动机至风机叶电轴上的传动效率， 现取 ％ 。 ％ ％

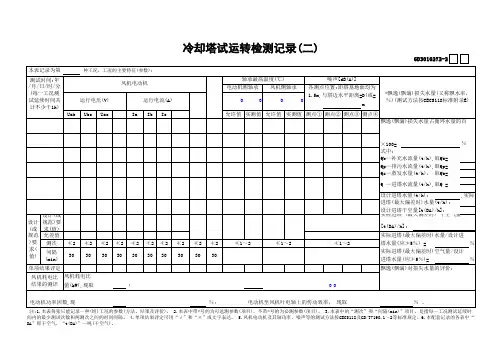

冷却塔试运转检测记录(二)
GD3010272-2
本表记录为第 测试时间:年 /月/日/时/分 (每一工况测 试延续时间共 计不少于1h) Uab
种工况，工况的主要特征(参数):
风机电动机 运行电压(V) Ubc Uac Ia 运行电流(A) Ib Ic
轴承最高温度(℃) 电动机侧轴承 风机侧轴承 0 0 0记录一种(组)工况的参数(方法、结果及评价)。 2.本表中带*号的为可选测参数(项目)，不带*号的为必测参数(项目)。 3.本表中的“测次”和“间隔(min)”项目，是指每一工况测试延续时 间内的最少测试次数和两测次之间的时间间隔。 4.单项结果评定可用“√”和“×”或文字表达。 5.风机电动机及其轴功率、噪声等的测试方法按CECS118及GB/T7190.1～2等标准规定。6.本配套记录的各表中“ DA”即干空气，“t(DA)”—吨(干空气)。
噪声[dB(A)] 各测点位置:距塔基地面均为 1.5m,与塔边水平距离=D(或= m
冷却塔巡检保养周期计划表
每天
每周
每月
每六个月
每年
必要时
塔内有无脏污废物
√
风扇有无异常响声和震动
√
水位是否正常
√
皮带是否松动
√
√
浮球是否漏水
√
√
马达和减速器润滑油是否良好
√
马达冷却风扇是否脏污
√
√
马达绝缘是否良好
√
√
马达固定螺栓是否松动
√
√
风扇网是否脏污和损坏
√
皮带轮是否磨损和松动
√
过滤器是否脏污
√
√
风扇和马达轴承是否磨损过度
√
结构件是否损坏
√
仪表和接管有无泄漏
√
对塔填料和水盘进行除污除垢清洗清洁
√
冬季停机后对冷却塔进行排空存水，各管
冷冻站设备日常点检表
机器号：班次年:月:序
号区域方法标准123456789101112131415161718192021222324252627282930311
目视正常2
目视油位位于视镜上下限之间3
表示正常4
显示正常5
显示排气温度<104℃6
显示冷冻水与泠媒温差<-16℃7
听看正常8
开机前检查控制面板开关、仪表显示等功能是目视无油、无尘、无杂物9
听闻无异常10
目视正确11
听看无异常信息12
目视无13
目视正常14
目视正常15
目视正常16
目视无检查者签名:
注释：（√）代表班次
保养完成，状态良好。
制表 ： 审核：批准：管理人员签名:
冰水机组控制室管道冷却塔
备注：检查冷却塔及地下水池加药系统工作是否正常检查冷却塔风机皮带松紧度，电机有无异响检查冷却塔及附属管道有无跑冒滴漏运行时检查面板各开关的位置是否处在正确的位置检查水泵、电机、阀门有无异常声响.振动及超温检查水泵及管道有无跑冒滴漏现像检查管道的仪表显示参数是否正常，保温层是否破损检查压缩机排气温度及电机电压.电流是否正常检查冷凝器管路是否有污染或堵塞检查整机有无异常声响.振动及滴漏运行时检查电柜内元件及连接线有无超温、松动、异响检查冷却水、冷冻水的进出口压力及温度是否正常冷冻站设备日常点检表 保养项目检查压缩机滑阀开度是否正常(螺杆机)检查轴承油压及油槽油位是否正常(运转时)检查冷凝器的饱和温度是否正常。
冷却塔检查试运转记录通用表
噪声[dB(A)]
62
额定电压 (V)
380
额定电流 (A)
24.8
冷却塔固定是否牢固
牢固
风叶盘动是否灵活
是
电机绕组对地绝缘电阻(MΩ)
10
风叶旋转方向是否正确
正确
试运转记录
轴承最高温度(℃)
风机
电动机
允许
实测
允许
实测
电压(V)
电动机
运行电流(A)
A相
B相
C相
噪声 [dB(A)]
75
70
80
68
38
专业监理工程师 (建设单位项目专业技术负责人)：
年月日
23
22.88
23.2ቤተ መጻሕፍቲ ባይዱ
60
连续运行时间
年月日
8时
分至 11 时
分 环境温度(℃)
18
专业工长(施工员)
测试人员
安装单位检查评定结果
本体安装稳固、无异常振动，其噪声符合设备技术文件的规定。冷却塔风机与冷却水系 统循环3个多小时，运行无异常情况。
项目专业质量检查员：
年月日
监理(建设)单位验收结论
本体安装稳固、无异常振动，其噪声符合设备技术文件的规定。冷却塔风机与冷却水系 统循环3个多小时，运行无异常情况。
冷却塔检查试运转记录通用表
单位(子单位)工程名称
工程1
子分部(系统)工程名称
A区一楼
安装部位、区、段
冷却塔检查试运转记录（最新版）
安装单位
项目经理(负责人)
施工执行标准名称及编号
冷却塔 型号
电机型号
DBNL3-400t YEF180L-8B5
冷却塔设施设备巡检表
QB
巡检结果
巡检周期
布水器布水均匀,无堵塞目视检查
风机扇叶无断裂、无松动,无破损，
转动平稳；电机运行声音正常、
无松动，无严重漂水
目视、听觉检查
传动部分联轴器运行时无异常声响、不漏
油；三角皮带无松驰、断裂
目视检查
托水盘无溢水，不少水，无漏水，补水
正常，塔内水质清澈，无青苔．
目视检查
塔身塔身干净，无破损目视检查冷却水位浮球指示与实际水位相同目视检查
基座无锈蚀，无断裂，固定稳固目视检查
阀门无漏水、锈蚀现象目视检查
管路无漏水、锈蚀,保护层包裹良好目视检查
塔顶电机基座无锈蚀，螺钉紧固目视检查
塔底基座无锈蚀,无积水目视检查
护栏塔顶牢固、无锈蚀触摸、目视检查说明：
时间设施设备问题部
位
冷却塔设施设备巡检记录表
年 月
1次/日
1次/日
123456
1次/日
巡检正常：“√”、异常“×”巡检人
1次/日
1次/日
1次/日
1次/日
1次/日
1次/日
工程主管设施设备问题描述巡检人处理过程与结果处理人
工程主管签
序号1
2
巡检记录设施设备名
称
冷却塔
管路
基座
检查部位标准与要求检查方法及工具78
1次/日
1次/日
1次/日
9101112131426
15161718192031
27282930
2122232425。
冷却塔验收表格之欧阳数创编
钢结构冷却塔子分部工程质量验收记录钢框架安装分项工程质量验收记录钢框架焊接分项工程检验批质量验收记录钢框架紧固件连接分项工程检验批质量验收记录单层钢结构安装分项工程检验批质量验收记录单层钢结构安装分项工程检验批质量验收记录工程名称：检验批部位：续表GJ3.8.1钢结构防腐涂料涂装分项工程检验批质量验收记录风筒安装分项工程检验批质量验收记录序号冷却塔厂家标准的规定施工单位检查评定记录设）单位验收记录检查项目1外表面应有胶衣层，基本保持出厂时表面的质量，无裂缝，无龟裂，色泽均匀，每平方米内不允许有大于Φ5mm的流胶2个。
内表面为富树脂层，应基本平滑，无毛刺现象。
风筒外表面（玻璃钢部分）颜色、色泽应一致，无明显的异色现象检查合格2片体边缘锯边整齐，无毛刺，厚度基本均匀，无分层检查合格3风筒片拼接应紧固，无明显缝隙，紧固件的接触应有垫圈配合，不能松动。
风筒下法兰与平台连接应采用螺栓连接。
风筒支撑架连接牢固紧固件的螺母应拧紧，螺母、垫圈、构件接触应紧密。
检查合格4整台风筒安装后的水平对于Φ4700mm-Φ5500mm允许10mm，Φ6000mm-Φ7700mm允许15mm，Φ8000mm-Φ85300mm允许20mm，Φ9140mm-Φ9750mm允许25mm。
检查合格施工单位检查评定结果所有检查项目满足冷却塔厂家标准规范规定施工班组：项目专业质量检验员：年月日监理（建设）单位验收结论监理工程师（建设单位项目专业技术负责人）：年月日风机、减速器、传动轴、电机安装分项工程检验批质量验收记录工程名称广西灌阳县文市冶炼园区铁合金余热资源综合利用项目检验批部位风机、减速器、传动轴、电机安装施工执行标准名称及编号冷却塔厂家标准施工单位西安华新新能源股份有限公司项目经理王新平专业工长管玉江分包单位/分包项目经理/施工班组长/序号冷却塔厂家标准的规定施工单位检查评定记录监理（建设）单位验收记录检查项目1减速器输出垂直度误差为，。
1#制冷机组点检记录表
责任部门
效果 确认
备注
2
3
注：操作工按对应的《点检标准》进行点检，并按标记图例进行记录（要求填写数值的内容据实填写实际值）。发现点检问题将问题发生区域和内容填写入下方记录表中。并报至维修处理。
外观
1W
1W 油箱
1M
指示灯
1M
柜内线路接头
1M
电机轴承
1D
声音
1D
பைடு நூலகம்连接螺杆
1W
同轴度
1M
外观
1W
运行 长期停机
标记： 点检OK--√ 需要修理--× 修理完毕--〇
点检者 班长确认 维修确认
序 号
设备名称
1
问题内容
设备点检问题整改记录
提
问题原因
出
人
提出 日期
重要 程度
对策描述
整改人
整改 时间
责任人
( )制冷机组设备(TPM)专业点巡检记录
单位 设备保全部
工段班组 公用动力
区域
版本
责任人
班长
相关标准
文件编号
点检时间 2017年 月
备注
同类设备共用记录表，标明当日 运行设
运行设备编号
备编号
序 号
设备名称
1 设备本体
2 制冷机油箱
3
控制柜
4 水泵电机
5
叶轮
6
联轴器
7
压力表、温度 表
点检项目 点检频率 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31
冷却塔设备安全检查表和风险评价分析表
德信诚培训网设备安全检查分析和风险评价表设备名称：冷却塔序号检查项目检查标准不符合标准的主要后果现有控制措施可能性L后果严重性S风险度R建议改进措施分值等级1 设备基础表面无裂纹，地基无明显沉降，地脚螺丝无松动设备损坏大检修时检查 1 4 4 四级定期检查2 风扇冷却效果好，机身温度正常润滑效果好设备损坏温度升高影响生产大检修时检查 1 4 4 四级定期检查3 电机无腐蚀变薄，轴承润滑效果好火灾爆炸大检修时检查 1 4 4 四级定期检查4 管道无腐蚀变薄，无堵塞设备损坏影响生产大检修时检查 1 4 4 四级定期检查5 压力表数值正常影响生产大检修时检查 1 4 4 四级定期检查6 水过滤器过滤效果好无堵塞影响生产大检修时检查 1 4 4 四级定期检查7 联轴器平稳运行机械伤害大检修时检查 1 4 4 四级定期检查8 润滑油润滑效果好轴承损坏烧坏电机大检修时检查 1 4 4 四级定期检查9 阀门启东灵活设备损坏大检修时检查 1 4 4 四级定期检查10 电压电压稳定停机、影响生产大检修时检查 1 4 4 四级定期检查11 环境温度温度适宜停机、影响生产大检修时检查 1 4 4 四级定期检查12 电缆表面无裂纹无损伤短路损坏设备火灾大检修时检查 1 4 4 四级定期检查13循环水池水温低于32℃冷却效果差补充一次水，开轴流风扇2 2 4 四级加强巡检14 水质好结垢、生藻、损坏设备加药、定期排水 2 1 2 五级加强巡检15 水池水充足水不足、水循环快，水温高补充一次水 1 2 2 五级加强巡检16 循环泵、补水泵运行正常，液位正常液位下降，补水故障故障修复，补充一次水1 2 2 五级加强巡检分析人员：分析日期：2019-6-1 审核人员：审核日期：2019-6-2。
冷却塔点检
特记事项：
天气： 晴 1号 2号 3号 4号 检查项目 电机本体温度状况 电机有无异音 基础固定状况 润滑油量是否正常 泵冷却水流量 电机绝缘测定 电机连轴器同心度 电机额定电流 电机运转电流 1号 2号 3号 4号 泵出口压力 各截止阀状态 各止回阀状态 管道固定状态 管道保温状况是否良好 冷却水入口温度 冷却水出口温度 冷却水管线确认 A A 1号 2号 3号
冷却设备月例点检表
责任者
确认者
点检者Βιβλιοθήκη 检查日期：2003年6月28日 检查项目 风机有无异音 风机固定是否良好 电源接线有无异常 风机皮带是否正常 风叶固定有无松动 风机额定电流 风机运转电流 风机绝缘测定 风机动作实验 检查内容 冷却塔本体有无漏水 本体固定螺栓状况 给水阀是否平衡 散水孔有无堵塞 填充材是否良好 浮球动作是否正常 溢流管有无松动 过滤网有无堵塞 水质是否良好 排水阀有无漏水现象 供水阀门有无漏水
