CS蜗轮丝杆升降机(螺旋升降机)(材料特制)

合集下载

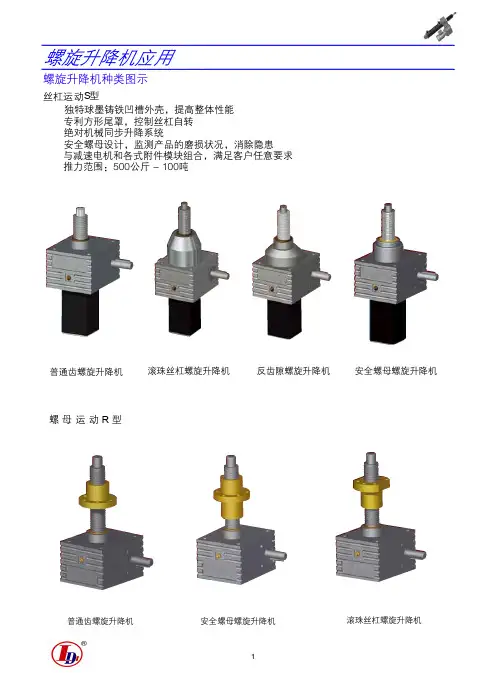

螺旋丝杆升降机

3.2 0.36
SJA10 10
Tr20 x 4 1:4 1:16 1 0.25 0.57 0.27 8 3.1 0.25 0.16 0.35 0.25 0.29 0.18
5 0.50
SJA20
SJA50
20
50
Tr30 x 6
Tr40 x 7
1:6
1:7
1:24
1:28
1
1
0.25
0.25
1.14
AB 反齿隙装置
700
HBP 耳轴安装板
1000
IRE 增量编码器
FS 离合器
PS 电位计
STR 外管尾端铰接
AR 防转机构
L
地脚安装 fk=1 L
耳轴安装 fk=2 L
导向杆安装 fk=2.5 L
300 5.0 1.2 5.49 0.17 1.99 0.06 4.39 0.14 1.59 0.05 2.74 0.086 0.995 0.031 1.098 0.034 0.398 0.012
60
100 1.7 0.4 5.90 0.06 2.21 0.02 4.72 0.05 1.77 0.02 2.95 0.031 1.105 0.012 1.179 0.012 0.442 0.005 50 0.8 0.2 6.37 0.03 2.49 0.01 5.09 0.03 1.99 0.01 3.18 0.017 1.243 0.007 1.273 0.007 0.497 0.003
800 16.5
注：所有系列产品的环境工作温度：-10℃ - 40℃，（如需-40℃ - +70℃，请咨询。）丝杠可提供双头，三头丝杠，提升速度成比例提高，具体参数请咨询。

螺旋丝杆升降机原理

螺旋丝杆升降机原理
螺旋丝杆升降机是一种常见的升降设备，广泛应用于各行各业。

它的原理是通过螺旋丝杆和螺母的协同作用来实现升降功能。

首先，螺旋丝杆是一种螺纹的金属杆，其表面上呈螺旋状。

而螺母则是嵌合在螺旋丝杆上的金属零件，可以沿着螺旋丝杆上下移动。

螺母内部有与螺旋丝杆相对应的螺纹结构。

当驱动装置启动时，螺旋丝杆会开始旋转。

由于螺纹结构的存在，螺母会随着螺旋丝杆的旋转进行上下移动。

这个过程类似于旋转螺母在固定螺杆上前进或后退。

为了更好地控制升降速度和力量，通常还会使用电机或其他驱动装置来带动螺旋丝杆。

这样可以根据需要调整螺旋丝杆的旋转速度和方向，从而控制升降的速度和高度。

螺旋丝杆升降机具有结构简单、容易维护和操作灵活等优点。

它在许多领域中被广泛应用，例如建筑工地、物流仓储、工业生产线等，用于运送货物或人员的垂直运输。

由于其简单可靠的原理，螺旋丝杆升降机成为一种经济实用的升降设备。

丝杆升降机的组成

丝杆升降机的组成丝杆升降机是一种常见的垂直运输装置，由以下组成部分构成。

1. 丝杆：丝杆是丝杆升降机的核心部件，它是一种长丝形零件，通常由高强度合金钢制成。

丝杆的表面有着精密的螺纹，可以与其他零部件进行螺纹配合。

丝杆的作用是将电动机的旋转运动转化为垂直升降运动。

2. 电动机：电动机是丝杆升降机的动力源，它通常安装在机器的顶部或底部。

电动机通过轴与丝杆连接，将旋转运动传递给丝杆。

电动机的功率和转速决定了升降机的运行速度和承载能力。

3. 导轨：导轨是丝杆升降机的支撑结构，它通常固定在升降机的周围墙壁或支架上。

导轨的作用是引导升降平台进行垂直升降运动，使其保持稳定且不偏离轨道。

4. 升降平台：升降平台是丝杆升降机上的工作平台，用于承载货物或乘客。

升降平台的尺寸和结构根据具体的使用需求而定，可以制成不同形状和尺寸的平台，以适应不同的场景和要求。

5. 控制系统：控制系统是丝杆升降机的大脑，通过控制电动机的运行来实现升降平台的升降。

控制系统可以采用各种不同的控制方式，如按钮控制、遥控控制或自动控制等，以满足不同场景下的使用需求。

丝杆升降机的工作原理是，当电动机启动时，它通过轴与丝杆连接，并将旋转运动传递给丝杆。

丝杆上的螺纹与升降平台上的螺母配合，当丝杆旋转时，螺母沿着丝杆上下移动，从而实现升降平台的垂直运动。

控制系统可以控制电动机的运行方向和速度，以达到精确控制升降平台的位置和运动。

丝杆升降机在现代工业和建筑领域中得到广泛应用，它可以用于货物的垂直运输、乘客的上下楼以及各种场景下的高度调节。

丝杆升降机具有结构简单、安全可靠、运行平稳等优点，因此被广泛使用，成为现代化生产和生活的重要工具。

蜗轮丝杆升降机原理

蜗轮丝杆升降机原理蜗轮丝杆升降机是一种常见的升降设备，其原理主要是利用蜗轮和丝杆的传动来实现升降运动。

蜗轮丝杆升降机主要由电机、减速机、蜗轮、丝杆、导轨、工作台等部件组成。

下面我们将详细介绍蜗轮丝杆升降机的工作原理。

首先，电机通过减速机驱动蜗轮转动，蜗轮的螺旋齿与丝杆的螺纹配合，当蜗轮转动时，丝杆便会产生线性运动。

这样，通过蜗轮和丝杆的传动，电机产生的旋转运动被转换成了垂直方向的升降运动。

其次，蜗轮丝杆升降机的导轨起到了支撑和导向作用。

导轨使工作台在升降过程中保持稳定的运动轨迹，避免了工作台的晃动和偏离轨道的情况。

同时，导轨也能减小运动过程中的摩擦阻力，使升降运动更为平稳。

此外，蜗轮丝杆升降机还配备了限位开关和安全装置。

限位开关能够控制升降机的上下行程，确保升降高度的精准控制。

安全装置则能在发生意外情况时及时停止升降机的运动，保障操作人员和设备的安全。

总的来说，蜗轮丝杆升降机的工作原理是通过电机驱动蜗轮转动，蜗轮和丝杆的传动实现升降运动，同时通过导轨、限位开关和安全装置等配件的配合，保证升降机的稳定、安全运行。

这种原理简单而有效，使得蜗轮丝杆升降机成为了工业生产中常见的升降设备。

蜗轮丝杆升降机的应用领域非常广泛，包括工厂生产线、仓储物流、汽车维修、医疗设备等领域。

在工业生产中，蜗轮丝杆升降机能够实现对货物、设备的快速、精准的升降操作，提高生产效率；在汽车维修和医疗设备领域，蜗轮丝杆升降机能够实现对车辆、病床等设备的升降调节，为维修和治疗提供便利。

综上所述，蜗轮丝杆升降机是一种通过蜗轮和丝杆传动实现升降运动的设备，其工作原理简单而有效。

在工业生产、仓储物流、汽车维修、医疗设备等领域有着广泛的应用，为各行业提供了便利和效率的提升。

滚珠丝杠螺旋升降机

L1 Nm kW 0.791 0.116 0.831 0.078 0.874 0.064 0.923 0.048 1.007 0.032 1.108 0.012 1.146 0.006
提升负载 20kN 减速比 Nm 6.04 6.48 6.82 7.18 7.59 8.31 8.86 15kN 减速比 Nm 4.53 4.86 5.11 5.39 5.70 6.23 6.65 10kN 减速比 5kN 减速比
V1
L1 kW 0.14 0.10 0.08 0.06 0.04 0.01 0.01 Nm 1.69 1.81 1.88 1.99 2.07 2.21 2.31
V1
kW 0.49 0.34 0.28 0.21 0.13 0.05 0.02
Nm 1.18 1.28 1.31 1.38 1.51 1.66 1.78
V1 Nm kW 1.139 0.167 1.201 0.113 1.246 0.091 1.321 0.069 1.376 0.043 1.468 0.015 1.536 0.008
L1 Nm kW 0.423 0.062 0.435 0.041 0.446 0.033 0.459 0.024 0.500 0.016 0.550 0.006 0.590 0.003
提升负载 20kN 减速比 Nm 3.16 3.32 3.50 3.69 4.03 4.43 4.58 15kN 减速比 Nm 2.37 2.49 2.62 2.77 3.02 3.32 3.44 10kN 减速比 5kN 减速比
n1 RPM 1400 900 700 500 300 100 50
提升速度 mm/s V1 L1 39.0 9.7 25.0 6.3 19.5 4.9 13.9 3.5 8.3 2.1 2.8 0.7 1.4 0.3 SJB22

丝杆升降机丝杆升降原理是什么

丝杆升降机是一种基础起重部件，广泛应用于机械、冶金、建筑、化工、医疗、文化卫生等诸多领域。

能按一定程序准确地控制、调整、提升或推进的高度，可以用电动机或其他动力直接带动，也可以手动，下面说说它的工作原理。

丝杆升降机是由蜗轮减速机和丝杆组成，其减速部件是蜗杆传动，利用蜗杆带动蜗轮实现减速。

蜗轮相当于升降丝杆的螺母，和升降丝杆相匹配。

蜗轮中间是内螺纹结构，相当于升降丝杆的螺母，和升降丝杆相匹配。

丝杆升降机升降速度等于蜗杆输入转速除以蜗轮蜗杆的减速比，然后乘以升降丝杆的螺距。

由于其结构的原因，这种丝杆升降机一般采用润滑脂润滑，部分系列有采用润滑油润滑，要比润滑脂润滑的系列更具有寿命长、工作稳定的优点。

蜗轮丝杠升降机的温度升高，会导致丝杠升降机蜗轮箱内的各个零配件因热胀系数不同而产生配合上的差异，形成配合面间隙。

减速机所使用的润滑油等油液，也会在高温的作用下变稀或变质，形成泄漏或润滑失效。

丝杆升降机的发热和漏油蜗轮丝杠升降机在设计时出于提高运行效率的目的，所采用的蜗轮都以有色金属作为主要材料，蜗杆多使用硬质钢材，因此在滑动摩擦传动的运行过程中，蜗轮蜗杆就会产生较大的热量，提高减速机的温度。

蜗轮蜗杆减速机的蜗杆轴承损坏主要表现为轴承的生锈、腐蚀等，发生这一问题的主要原因是减速向内的齿轮润滑不足，或是齿轮油被乳化而产生的润滑失效。

蜗轮蜗杆减速机在停止运行后，齿轮油会因为冷却产生的冷凝水产生乳化。

螺旋升降机有快速P、慢速M两种速度，这是由蜗轮蜗杆传动比决定的。

南京优励精工科技有限公司是专门生产蜗轮丝杠升降机、齿轮箱、直线驱动器以及精密滚珠丝杠、T型丝杆等传动零部件的专业化公司。

公司技术力量雄厚，具有多名国内外技术专家，通过引进欧洲先进技术及自主研发，形成一套具有自主知识产权的系列产品。

产品可按用户要求制定技术方案和提供个性化服务，产品采用德国DIN标准生产。

为客户创造价值，为社会创造财富是我们的责任；精致、有效、创新是优励人的承诺,也是本企业长期发展所坚持的核心理念。

丝杆升降机工作原理

丝杆升降机工作原理
丝杆升降机是一种常见的垂直运输设备，其工作原理是通过电动机带动丝杆的旋转，进而使螺母在丝杆上升降。

丝杆升降机通常由电机、丝杆、螺母、导轨和控制系统等组成。

电机是丝杆升降机的动力来源，一般采用电动机作为驱动装置。

当电机启动时，其输出的动力通过减速机将转速降低，然后通过联轴器将动力传递给丝杆。

丝杆是丝杆升降机的关键部件之一，它通常是由金属材料制成的螺旋形轴，且表面具有螺纹。

当电动机带动丝杆旋转时，螺纹将螺母沿丝杆进行升降运动。

螺母是丝杆升降机的运动部件，它与丝杆上的螺纹相配合。

当丝杆旋转时，螺母会沿着丝杆的螺纹进行升降运动，从而实现货物或乘客的垂直运输。

导轨是丝杆升降机的支持部件，其作用是保持螺母在运动过程中的稳定性。

导轨一般安装在丝杆的两侧，丝杆和螺母可以沿着导轨上下滑动。

控制系统负责控制丝杆升降机的启动、停止和运行方向等操作。

通常，控制系统由电控柜、按钮和传感器等组成。

通过按下按钮来控制电机的启停，传感器可以监测丝杆升降机的位置和状态，确保其安全运行。

综上所述，丝杆升降机工作原理是通过电机带动丝杆转动，使螺母沿着丝杆进行升降运动，从而实现货物或乘客的垂直运输。

升降机的类型与分类

升降机的类型与分类升降机是一种可上下行驶的机器人，它广泛应用于建筑领域、物流领域和制造业领域。

升降机在不同的领域中有不同的应用要求，因此升降机的种类和分类也非常多样化。

本文将介绍升降机的类型与分类。

一、升降机的种类1.剪叉升降机剪叉升降机是一种常见的升降机类型，它的结构主要由两组剪叉臂构成，通过液压或电动驱动使剪叉臂向上或向下运动，从而实现物品的升降。

剪叉升降机适用于室内或室外的平面运输，通常用于仓库货物的搬运和卸货。

2.螺旋升降机螺旋升降机是一种圆柱形结构的升降机，它的主体结构为螺旋井筒，通过电动机或液压驱动，使井筒旋转升降，从而实现物体的上下运输。

螺旋升降机适用于建筑领域中的高层建筑，通常用于小型货物和人员的运输。

3.瑞士式升降机瑞士式升降机是一种超级定制的型号，结构是定制的，通常是由电梯制造商根据现场需求进行设计和制造的。

瑞士式升降机适用于高层建筑中需要特别设计的区域，它可以与建筑物的外观和内部设计相结合，实现美观和功能性的平衡。

4.臂式升降机臂式升降机也称臂架升降机，它的主体结构由液压臂构成，可以向上或向下伸出来，实现物品的升降。

臂式升降机适合于室内和室外使用，通常用于建筑领域的墙体喷涂和清洁，也可用于物流领域的货物搬运和卸货。

5.货梯货梯是一种专业的电梯设备，主要用于建筑物中货物的运输。

货梯比普通的电梯结构更为牢固，具有更强的承载能力。

货梯的使用范围广泛，包括商场、写字楼、工厂和仓库等领域。

二、升降机的分类1.按移动方式分类升降机可以根据移动方式来进行分类。

例如，手动升降机、电动升降机和气动升降机等。

2.按结构分类根据不同的结构，升降机可以分为单柱式、双柱式、四柱式、六柱式、桥式、侧移式等。

3.按功率分类升降机可以根据功率大小进行分类，例如，微型升降机、小型升降机、大型升降机等。

4.按用途分类根据不同的用途，升降机可以分为货物升降机、人员升降机、汽车升降机、液压升降机等。

结论升降机的种类和分类非常多样化，每一种升降机都有其独特的用途和优势。

蜗轮蜗杆丝杠升降机原理

蜗轮蜗杆丝杠升降机原理蜗轮蜗杆丝杠升降机原理蜗轮蜗杆丝杠升降机是一种常见的机械升降设备，广泛应用于工业生产和物流运输等领域。

其原理是利用蜗轮蜗杆的转动产生螺旋运动，在丝杠上带动螺母移动，从而实现货物的升降。

下面我们就来详细介绍一下蜗轮蜗杆丝杠升降机的原理。

一、蜗轮蜗杆的作用原理蜗轮蜗杆是一种利用螺旋线的旋转来传递动力和运动的装置。

蜗杆为一种螺纹统称，具有螺旋线形的表面，而蜗轮则是一个与之相配合的齿轮。

蜗轮的齿数与蜗杆上的螺纹数不同，一般来说，蜗轮的齿数比蜗杆上的螺纹数要多，这样就能够使蜗轮在每转一周时带动蜗杆只转动一定的角度，从而实现了减速的效果。

在蜗轮蜗杆的运动过程中，由于螺旋线的连续转动，蜗杆上载荷传递到螺母上，从而实现了螺旋运动的传递。

而由于蜗轮蜗杆的传动比较大，一般可达到50∶1以上，因此在实际应用中可以实现机械升降和传送的效果。

二、丝杠的作用原理丝杠是一种转动运动和直线运动的可转换机构，可以将旋转运动转换为直线运动。

其主要由螺杆和螺母组成，在丝杆的环状凸缘上设有螺纹，与之相配的螺母可以沿着螺纹上下左右移动。

当螺杆旋转时，螺母就会跟随螺纹的旋转而产生线性运动，从而实现了丝杠的功能。

在蜗轮蜗杆升降机中，丝杠的作用是将蜗轮蜗杆的旋转运动转换为垂直向上或向下的直线运动。

当蜗轮旋转时，由于其和蜗杆的匹配，就能够带动蜗杆旋转一定的角度。

当蜗杆旋转到一定的角度时，就会将其上的螺纹带动螺母产生向上或向下的线性运动，从而带动货物的升降。

三、蜗轮蜗杆丝杠升降机的实现在蜗轮蜗杆丝杠升降机的结构中，蜗轮和蜗杆被用于实现减速效果，而丝杠和螺母被用于实现机械升降的效果。

蜗轮的传动能够将电机的高速旋转运动转换为低速、高力矩的蜗轮转动。

而蜗杆和蜗轮的传动比大，使得在传递过程中能够实现减速。

同时，在蜗轮的固定端设置一个安全制动装置，可以避免发生安全事故。

丝杠和螺母的传动则主要是用于实现机械升降的效果。

在实际应用中，丝杠通常是采用制造加工比较简单的高速旋压制法，而螺母是采用机械加工的方法，可以根据需求而设计材料、加工精度等参数。

丝杆升降机工作原理

丝杆升降机工作原理丝杆升降机是一种常用于垂直运输的机械装置，主要由电机、减速器、螺杆、螺母和导轨组成。

它的工作原理是通过电机驱动螺杆旋转，使螺母在丝杆上升降，从而实现物体的垂直运输。

丝杆升降机的工作原理可以分为以下几个步骤：1. 电机驱动：丝杆升降机通过电机提供动力，电机在起重机的底部或者顶部安装，通常使用三相异步电动机或直流电动机，根据需要选择不同功率的电机。

电机通过轴连接到减速器上，转动减速器的输出轴。

2. 减速器：减速器是连接电机和螺杆的重要组成部分，主要用于降低电机的转速，增加扭矩。

减速器通常采用齿轮传动原理，通过齿轮的配合来实现传动比的改变。

减速器还起到平衡和支撑丝杆的作用。

3. 螺杆和螺母：螺杆是丝杆升降机的主要工作部件，通常由优质的合金钢制成。

螺杆具有一定的螺旋角度，螺纹固定在导轨上。

螺杆的转动通过螺纹与螺母的对应配合，使螺母在丝杆上升降。

螺母通常采用黄铜、铁或塑料制成，具有良好的耐磨性和自润滑性。

4. 导轨：导轨位于丝杆的两侧，用于支撑和固定螺杆，使螺杆能够顺利转动，并使螺母在丝杆上升降时保持稳定。

导轨通常由优质的钢材制成，具有足够的强度和刚性。

5. 控制系统：丝杆升降机的控制系统主要由电气元件、传感器和控制器组成。

传感器用于检测和控制升降机的位置和状态，控制器根据传感器提供的信号，对电机进行控制和调节，从而实现对升降机的操作和控制。

在工作过程中，用户可以通过控制系统控制丝杆升降机的运行和停止，以及升降速度的调节。

当电机启动后，通过减速器的作用使螺杆开始旋转，螺纹与螺母的配合使得螺母在丝杆上升降。

当螺杆转动时，螺纹上的离心力将螺母推动向上或向下移动，从而实现物体的垂直运输。

丝杆升降机具有结构简单、传动效率高、运行平稳、负载能力大等优点，被广泛应用于工业生产、仓储物流和建筑工程等领域。

在工业生产中，丝杆升降机可用于起重、装卸、加工和组装操作；在仓储物流中，可用于货物的垂直运输和货架的高度调节；在建筑工程中，可用于施工现场的升降运输和人员的走道设置等。

蜗轮蜗杆升降机设计数据计算表5

蜗杆螺旋部分长度l125009z2m蜗杆直径系数qd蜗轮最大外圆直径da2maxda215m蜗轮变位系数x蜗轮轮宽度b067da1蜗杆分度圆柱导程角蜗轮咽喉母圆半径rg2a05da2蜗杆节圆柱导程角?蜗轮齿根圆弧半径rf205da102m蜗杆轴向齿形角蜗杆法向齿形角n螺母形式参数螺纹副许用压强pp蜗杆齿顶高系数h丝杆中径ds208sqr500000pp梯形螺纹蜗杆齿顶高ha1h螺母高度hds2蜗轮齿顶高ha2旋合圈数nhp1012蜗杆齿根高hf1基本牙型高度h105p梯形螺纹蜗轮齿根高hf2工作压强pfds2h1npp1825蜗杆齿顶圆直径da1q2m螺旋升角入atansd2??45自锁蜗轮喉圆直径da22ha2蜗杆齿根圆直径df12hf1蜗轮齿根圆直径df22hf2蜗杆轴向齿距pxm蜗杆导程sz不根切条件
理论数据 8
127.36 328.8 64.32
32
49.6
采用数据 130 65
1.5--2.5
1.8
18--25
20
76.603235
140
252
252
12.6
12.5
10
10
18.189136 Pp=18～25
2.6036083 ρ'<4.5自锁
不根切条件: 不变尖条件:
蜗轮根切与变尖校核 a>=0.5(da1+mZ2cos2α) a<=m(0.55Z2-0.64-0.024a)+da1/2
理论数据 304 76.8 9.60 -0.2
16.6992442
17.35402464
20 19.21958973
0.2 1 8 6.4 9.60 11.20 96 316.8 60.8 281.6 25.13274123 75.39822369 12.56637061 12.03640008

丝杆升降机的种类大全

丝杆升降机的种类内容来源网络，由“深圳机械展（11万㎡，1100多家展商，超10万观众）”收集整理！更多cnc加工中心、车铣磨钻床、线切割、数控刀具工具、工业机器人、非标自动化、数字化无人工厂、精密测量、3D打印、激光切割、钣金冲压折弯、精密零件加工等展示，就在深圳机械展.SJ丝杆升降机:SJ蜗轮丝杆升降机是一种起重部件，和其他系列丝杆升降机相比具有结构紧凑、体积小、安装方便、输入形式多样、可靠性高、寿命长等许多优点，具有起升下降及借助轴件驱动，反转等多种功能，可单台使用或多台组合使用，该产品可以利用电动机或者其他驱动装置驱动，也可以手动，广泛应用与冶金、机械、水利、医疗、化工等行业。

SWL丝杆升降机:SWL系列蜗轮丝杆升降机是一种基础起重部件，符合JB/T8809—1998（原JB/ZQ4391—86）标准。

承载能力2.5—120T。

具有结构紧凑、体积小、重量轻、动力源广泛、噪音小、安装方便、使用灵活、功能多、配套形式多、可靠性高、使用寿命长等优点。

能按一定程序准确地控制调整提升或推进的高度，可以用电动机或其它动力直接带动，也可以手动。

最高输入转速1500r/min，最大提升速度2.7m/min。

有不同的结构型式和装配方式，提升高度按用户的要求制造。

该装置可以自锁JWM丝杆升降机:JWM蜗轮丝杆升降机具有起升、下降及借助辅件推进、翻转及各种高度位置调整等诸多功能。

JWM蜗轮丝杆升降机是一种基础起重部件，具有结构紧凑、体积小、重量轻、动力源广泛、无噪音、安装方便、使用灵活、功能多、配套形式多、可靠性高、使用寿命长等许多优点。

可以单台或组合使用，能按一定程序准确地控制调整提升或推进的高度，可以用电动机或其它动力直接带动，也可以手动。

它有不同的结构形式和装配形式，且提升高度可按用户的要求定制。

SL锥齿轮丝杆升降机:SL系列锥齿轮丝杆升降机是一种基础起重部件，承载能力2.5-50T。

和蜗轮丝杆降机相比主要特点有：效率高、使用寿命长、容易调整减速比。

丝杆升降机原理

丝杆升降机原理一、概述丝杆升降机是一种常见的升降装置，广泛应用于工业、建筑、物流等领域。

其原理是通过电机带动丝杆旋转，使螺母在丝杆上升降，从而实现货物或人员的升降。

二、丝杆和螺母1. 丝杆丝杆是一种长条形零件，表面有许多螺旋线。

它通常由高强度合金钢制成，具有较高的刚度和耐磨性。

丝杆的主要作用是将旋转运动转化为直线运动。

2. 螺母螺母是一种带有内部螺纹的零件，与丝杆配合使用。

当电机带动丝杆旋转时，螺母会沿着丝杆上下移动，从而实现货物或人员的升降。

三、电机和减速器1. 电机电机是驱动丝杆升降机运行的核心部件。

它通常采用交流异步电动机或直流无刷电机等类型。

在工作时，电机会带动减速器输出旋转力矩，并将其传递给丝杆。

2. 减速器减速器是一种机械传动装置，其作用是将电机的高速旋转转换为丝杆的低速旋转。

它通常由齿轮、轴承、齿轮箱等部件组成。

减速器的主要作用是提高丝杆升降机的工作效率和稳定性。

四、控制系统1. 电气控制系统电气控制系统是丝杆升降机的重要组成部分，其作用是控制电机的启停、正反转和速度等参数。

通常采用PLC或单片机等嵌入式系统进行控制，同时还配备了各种传感器和开关来实现自动化控制。

2. 液压控制系统液压控制系统主要用于大型丝杆升降机，其作用是通过液压油缸来实现货物或人员的升降。

液压控制系统通常由油泵、油箱、液压缸等部件组成，并配备有各种传感器和阀门来实现自动化控制。

五、安全保护装置1. 上下限位开关上下限位开关是一种安全保护装置，其作用是在升降过程中监测螺母的位置，并在达到上下限位时自动停止电机的运行，以避免货物或人员超出安全范围。

2. 紧急制动系统紧急制动系统是一种安全保护装置，其作用是在紧急情况下立即停止丝杆升降机的运行。

通常采用电磁制动器或液压制动器等方式实现。

3. 过载保护装置过载保护装置是一种安全保护装置，其作用是在货物或人员超出丝杆升降机规定负载范围时自动停止电机的运行，以避免设备损坏或人员伤亡。

蜗轮丝杆升降机原理

蜗轮丝杆升降机的工作原理是什么？
蜗轮丝杆升降机是一种常见的升降设备，其工作原理是利用蜗轮
和丝杆的相互作用来实现升降过程。

具体来说，该机构包括蜗轮、丝杆、电机、减速器等组成部分。

下面我们来逐一分析这些部分的作用。

蜗轮是主动件，由蜗杆与蜗轮齿面咬合，蜗轮是一个沿轴线外螺
旋面所成的齿轮，其呈斜齿面，尖端呈刀口状，因此具有很大的自锁力，而且不易受外力干扰，满足升降机构的安全性要求。

丝杆是从动件，在蜗轮的作用下担负升降工作，其上有螺纹，蜗轮的每转一周，
丝杆将向上或向下移动一个螺距。

电机和减速器是升降过程的动力来源，电机向减速器输入动力，
减速器再将其传递到蜗轮上，机构开始升降。

通常蜗轮丝杆升降机配
备了限位开关，以保证升降机构的安全和可靠性。

当升降台达到预设
的高度时，限位开关会自动停止减速器的工作，使升降机机构停止运动，从而有效避免了运行误差。

总的来说，蜗轮丝杆升降机是一种性能稳定、安全可靠的升降设备，应用广泛。

在其工作原理的基础上，我们可以掌握其升降过程的
特点和技术要求，从而更好地运用这种机构，提高工作效率，确保人
员和物料的安全。

丝杆升降机计算公式

丝杆升降机计算公式
丝杆升降机是一种常见的升降设备，其工作原理是通过转动丝杆，使其与丝杆螺母进行螺旋运动，将机器或货物进行垂直升降。

丝杆升降机的核心计算公式包括丝杆理论公式、传动效率计算、载荷和功率计算、螺母转动力矩计算等。

一、丝杆理论公式：
1.螺距计算公式：
螺距（S）=π×丝杆直径（d）
2.转角计算公式：
转角（α）=（S×N）/（π×d）
其中，N为螺杆旋转的圈数。

二、传动效率计算：
η=（ηr×ηl）/100
其中，ηr为丝杆螺旋副传动效率，ηl为丝杆螺母轴心与螺旋副轴心的偏距损失系数，一般取0.95
三、载荷和功率计算：
F =（mg - Fr）/η
其中，F为丝杆所承受的载荷，m为物体质量，g为重力加速度，Fr 为负载摩擦力，η为传动效率。

P=F·v
其中，P为所需功率，F为载荷，v为升降速度。

四、螺母转动力矩计算：
螺母转动力矩计算公式为：
Tr=Fr·ρ·d/2
其中，Tr为螺母所受的转动力矩，Fr为负载摩擦力，ρ为螺母半径，d为螺杆直径。

以上是丝杆升降机的主要计算公式，通过计算可以确定丝杆和螺母的
设计参数、传动效率、载荷和功率等参数，为正确选择和设计丝杆升降机
提供了基础。

在实际应用中，还需要根据具体情况进行调整和修正，以满
足实际需求。

螺旋丝杆升降机原理

螺旋丝杆升降机原理螺旋丝杆升降机原理是利用螺旋丝杆和螺母之间的转动摩擦来实现上升或下降的机械装置。

它常用于需要定高或者定位的场合，如电梯、升降平台等。

螺旋丝杆升降机由螺旋丝杆、螺母、电机、减速机和底座等部件组成。

螺旋丝杆是一种长螺纹轴，上面有一个选装螺纹，通常是圆柱形。

螺母是沿着螺旋丝杆旋转的零件，通过与螺旋丝杆的螺纹相配合，实现螺旋丝杆的升降运动。

螺旋丝杆升降机的原理基于螺旋丝杆的螺旋运动。

当电机通过减速机驱动螺旋丝杆旋转时，螺旋丝杆将会推动螺母向上或向下转动。

螺母的转动使得螺纹从螺旋丝杆上转移，同时也推动了螺旋丝杆的运动。

螺旋丝杆升降机的升降速度和负载能力取决于螺旋丝杆的螺距和螺纹直径。

螺距越大，每转螺旋丝杆升降的距离就越大，升降速度也就越快。

而螺纹直径越大，螺旋丝杆的负载能力也就越大。

螺旋丝杆升降机的优点是结构简单，容易控制。

通过控制电机的转速，可以精确地控制螺旋丝杆升降机的升降高度。

此外，螺旋丝杆升降机的设计紧凑，占地面积小，适用于安装空间有限的场合。

然而，螺旋丝杆升降机也存在一些缺点。

首先，螺旋丝杆升降机的升降速度相对较慢，不适用于需要迅速移动的场合。

其次，螺旋丝杆升降机在垂直方向上的运动几乎不受侧向力的影响，但在水平方向上的移动容易受到外部力的影响，可能导致升降不平稳。

为了解决这些问题，螺旋丝杆升降机常常与其他结构相结合，例如液压系统或者电动滚轮系统。

液压系统可以提供更快的升降速度，电动滚轮系统可以降低升降过程中的侧向力。

总之，螺旋丝杆升降机是一种简单而有效的机械装置，通过螺旋丝杆和螺母之间的运动摩擦来实现升降功能。

它在许多场合都有应用，如电梯、升降平台、升降桌等。

随着技术的发展，螺旋丝杆升降机的性能还将进一步提高，为人们的生活和生产提供更大的便利。

蜗轮丝杆升降机原理

蜗轮丝杆升降机原理
蜗轮丝杆升降机原理
蜗轮丝杆升降机主要有电动机、蜗轮丝杆、绞盘、升降支架、驱动轮等组成部件，其工作原理是：电动机驱动驱动轮，驱动轮带动蜗轮丝杆旋转，蜗轮丝杆带动绞盘旋转，绞盘带动轿子往上或往下移动，从而实现升降机的功能。

优点：
1、升降机的运行速度较快，负载能够实现高速运行，不受外力的干扰；
2、蜗轮丝杆机构比较紧凑，空间节省；
3、采用蜗轮丝杆结构，拥有较好的精度，实现了升降机的快速而准确的运行；
4、升降机结构紧凑，维护简单，能够有效的降低成本；
5、蜗轮丝杆结构安全可靠，安装运行简单；
缺点：
1、升降机动作幅度受限，无法实现较长距离的升降；
2、蜗轮丝杆的摩擦较大，耗电量较高，容易造成设备的过热；
3、应用范围有限，一般只能用于超轻负载的物体的升降；
4、由于绞盘的存在，会造成物件的变形，影响它的使用性能。

- 1 -。

螺旋升降机原理

螺旋升降机原理
螺旋升降机是一种垂直运输设备，通过螺旋形结构实现升降功能。

其原理是利用螺旋形的导轨和导向装置来完成升降运动。

螺旋升降机的核心组成部分包括螺旋轴、导轨、导向装置和传动装置。

螺旋轴是一种螺旋形状的轴杆，可以沿着其轴线进行旋转运动。

导轨是固定在垂直方向上的轨道，螺旋轴可以沿着导轨进行上下移动。

导向装置则用于确保螺旋轴的运动轨迹与导轨相吻合，使其能够顺畅地升降。

当螺旋轴旋转时，传动装置将转动的动力传递给螺旋轴，使其沿着导轨上升或下降。

螺旋轴的螺旋形状使得升降高度可以根据需求进行调整，且能够实现较大的升降范围。

同时，螺旋升降机的结构相对简单，占地面积小，适用于空间有限的场所。

螺旋升降机具有多种应用场景，例如仓库货物的升降、物料的输送等。

其工作原理简单直观，可靠性高，且维护成本较低。

因此，在需要垂直运输的场合，螺旋升降机被广泛应用，并取得了良好的效果。

丝杆升降机结构是什么样的

丝杆升降机作为现在较常使用的一种传动载体，可以说一直广受好评，当然在使用的时候是需要根据实际需求进行设计及安装的，本次就分享相关的安装方案，希望对大家使用丝杆升降机有所帮助。

行业内人一般都知道，丝杆升降机又称螺旋传动机构，它主要用来将旋转运动变换为直线运动或将直线运动变。

该产品有滑动摩擦机构和滚动摩擦机构之分；滑动螺母机构结构简单，加工方便。

丝杆升降机结构：
1．工作原理丝杠和螺母的螺纹滚道间置有滚珠。

2，当丝杠或螺母转动时，滚珠沿螺纹滚道滚动，则丝杠与螺母之间相对运动时产生滚动摩擦，为防止滚珠从滚道中滚出，在螺母的螺旋槽两端设有回程引导装置。

3，它们与螺纹滚道形成循环回路，使滚珠在螺母滚道内循环。

传动形式根据丝杠和螺母相对运动的组合情况，丝杆升降机基本传动形式有二种类型。

(1)螺母固定、丝杠转动并移动，该传动形式因螺母本身起着支承作用，消除了丝杠轴承可能产生的附加轴向窜动，结构较简单，可获得较高的传动精度。

但其轴向尺寸不宜太长，否则刚性较差。

因此只适用于行程较小的场合。

(2)丝杠转动、螺母移动，该传动形式需要限制螺母的转动，故需导向装置。

其特点是结构紧凑，丝杠刚性较好、适用于工作行程较大的场合。

更多丝杆升降机、蜗轮蜗杆问题欢迎联系
优励精工。

优励精工是专门生产蜗轮丝杠升降
机和齿轮箱、直线驱动器及精密滚珠丝杠、T
型丝杆等传动零部件的专业化公司。

技术力量
雄厚，具有多名国内外技术专家，通过引进欧
洲先进技术及自主研发，形成一套具有自主知识产权的系列产品。

产品可按用户要求制定技术方案和提供个性化服务，产品采用德国DIN标准生产。

蜗轮丝杆升降机选型案例_图文.

蜗轮丝杆升降机选型案例
丝杆升降机选型的主要参数为:起升负荷(KN、螺杆行程(mm及起升速度
(m/min。

丝杆升降机作为一种基础起重部件,有多种安装结构型式可选,适合多种工况安装使用。

可以单台安装也可以配减速机、转向箱等部件组合工作平台使用。

鲁德传动为您提供丝杆升降机选型方法(仅供参考:
已知起升负荷为F=20KN,螺杆的行程为200mm,起升速度V=0.45m/min试求所需的升降机。

附表5~表13是各型号螺杆传动的许用起升速度、扭矩和功率,其参数适合用于环境温度为20°C、工作持续率为20%/h或30%/10min的条件下;对粗线范围内的参数,使用时升降机会产生过热,应尽量避免选用,否则必须采取有效措施。

根据螺杆起升负荷及起升速度,按照下列公式计算升降机的驱动功率,再查表5~表13,查出所需升降机型号。

根据已知条件选择升降机:
第一步:升降机驱动功率计算:
第二步:查表5,蜗杆在500r/min,起升速度为0.5m/min起升负荷为20KN时,许用功率为0.72kw在粗线范围内,不选用。

第三步:查表6,蜗杆在500r/min,起升速度为0.583m/min,起升负荷为20KN时,许用功率为0.9KW,满足要求,应选择SWL5型升降机。

以上为丝杆升降机选型的一种方法,根据设备使用的不同及多种因素影响,蜗轮丝杆升降机的选型也会不同,具体使用选型方法欢迎来电咨询0534*******,鲁德传动专业技术团队可提供详细整套的选型技术方案。
