电路板介绍
电路板的基础知识大全
电路板的基础知识大全电路板，又称电子线路板、印刷线路板，是电子产品中不可或缺的组成部分。
它承载着各种元器件，并通过导线连接这些元器件，实现电子设备的功能。
本文将介绍电路板的基础知识，包括种类、材料、制作工艺等内容。
1. 电路板的种类1.1 单面板单面板是最简单的电路板类型，只有一层导线。
常用于简单电子产品中，成本低廉。
1.2 双面板双面板在两面都有导线，通常用于中等复杂度的电子产品中。
1.3 多层板多层板具有三层以上的导线层，用于高端电子产品中，具有更高的密度和性能。
2. 电路板的材料2.1 基材电路板的基材通常使用玻璃纤维和树脂，如FR-4。
这些材料具有良好的机械性能和绝缘性能。
2.2 铜箔铜箔作为导电层的材料，通常覆盖在基材上，并通过蚀刻形成导线。
3. 电路板的制作工艺3.1 印制电路板制作的第一步是通过印制将电路图案转移到基材上，通常使用光刻或丝网印刷技术。
3.2 化学蚀刻通过化学蚀刻去除不需要的铜箔，形成导线。
3.3 钻孔在特定位置钻孔，用于安装元器件和连接导线。
3.4 清洗和涂覆清洗电路板表面，涂覆保护层，以保护导线不受氧化和腐蚀。
4. 电路板的检测和组装4.1 通电测试在制作完成后，对电路板进行通电测试，检查是否有短路或断路等问题。
4.2 元器件的焊接将元器件焊接到电路板上，形成完整的电子产品。
结论电路板是现代电子产品中不可或缺的组件，了解电路板的基础知识有助于更好地理解电子产品的工作原理和制作过程。
通过本文的介绍，希望读者对电路板有了更深入的了解。
PCB技术参数范文
PCB技术参数范文PCB（Printed Circuit Board）即印刷电路板，是一种用于连接和支持电子元件的非导电板。
它在电子设备中广泛应用，如计算机、手机、电视、汽车、医疗设备等。
PCB的技术参数对于电子设备的性能和功耗都有重要影响，下面将介绍一些常见的PCB技术参数。
第一个重要参数是PCB板材的基底材料，它决定了PCB的机械强度、热传导性以及电流传输特性。
常见的基底材料有FR4、CEM-1、CEM-3、高TG板材等。
FR4是最常用的基底材料，具有良好的机械强度和电气性能。
高TG板材则具有更高的玻璃化转变温度，适用于高温环境。
第二个参数是PCB板厚度，通常以单位为mil（1mil=0.0254mm）来衡量。
常见的PCB板厚度有1.6mm、1.2mm、1.0mm等。
较厚的PCB板可以提供更好的机械强度，但也会增加重量和成本。
较薄的PCB板可以节省空间，但可能对机械强度和散热造成一定的影响。
第四个参数是PCB板上导线的宽度和间距，通常以mil或um来衡量。
导线的宽度和间距对于PCB板的电流承载能力和信号传输性能至关重要。
较宽的导线可以承载更大的电流，而较窄的导线可以提供更高的线路密度。
间距的大小决定了导线之间的绝缘性能，较小的间距可以提高线路的抗干扰能力。
第五个参数是PCB板的阻焊和喷锡。
阻焊层可以保护PCB板上的铜线和焊盘免受环境的腐蚀，并降低线路之间的短路风险。
喷锡层可以提供良好的焊接性能，增加元件的连接可靠性和耐久性。
第六个参数是PCB板的孔径和孔壁容量。
PCB板上的孔可用于连接不同层之间的线路或安装元件。
孔直径对于PCB板的组装和钻孔工艺有很大影响，而孔壁容量则决定了孔内的焊锡量和焊盘可靠性。
总之，PCB技术参数直接影响了PCB板的性能和可靠性。
合理选择和控制这些参数对于电子设备的正常运行和性能优化至关重要。
pcb基本知识介绍
pcb基本知识介绍
PCB（Printed Circuit Board）即印刷电路板，是一种将电子元器件进行布局和连接的基础材料。
PCB通常由一层或多层的电导铜箔、介质层和外层表面涂覆的保护层组成。
PCB的主要作用是提供电子元器件之间的连接和支持，使得电子元器件能够正常工作。
它具有以下特点和优势：
1. 布局灵活：通过设计不同的电路板布局，可以满足不同的电路需求，提高电路设计的灵活性。
2. 电路稳定性好： PCB采用标准化的工艺制造，可以确保电路稳定性和可靠性，提高电路的工作效果。
3. 布线紧密： PCB采用印刷技术，可以实现高密度的布线，减少线路长度，提高电路传输速度和抗干扰能力。
4. 维护方便： PCB的板面结构清晰明了，易于维护和故障排查。
5. 尺寸小巧： PCB板的尺寸可以按照电子产品设计需求进行调整，使得整个电子设备更加紧凑。
在PCB设计中，需要考虑以下几个方面：
1. 布线规则：根据电路设计需求，制定合理的布线规则，确保信号传输的可靠性和稳定性。
2. 材料选择：根据电路板的特性和应用环境，选择适合的材料，如玻璃纤维、聚酰亚胺等。
3. 层次设计：根据电路复杂度，确定需要设计的PCB层数，
一般有单面板、双面板和多层板等。
4. 脚位布局：根据元器件的安装需求，进行脚位的布局，确保电路连接的正确性。
5. 安全性设计：考虑电路板的安全性和防火性能，采取相应的防护措施。
总之，PCB是现代电子设备的核心部分，它的设计和制造直
接影响着电子产品的性能和质量。
通过合理的布局和连接，可以实现电子元器件的高效工作和稳定性。
电路板方面知识
电路板方面知识
电路板（Printed Circuit Board，简称 PCB）是电子设备中不可或缺的组件之一，它承载着各种电子元器件并提供电气连接。
在电子行业中，对电路板的设计和制造至关重要。
本文将介绍一些关于电路板的基础知识，包括结构、材料、制造过程和应用领域。
结构
电路板通常由基板、导线、覆铜层和印制元件组成。
基板是电路板的基础材料，常见的有玻璃纤维布基板和环氧树脂基板。
导线则用来连接各个元器件，覆铜层则提供导电功能，印制元件则是预先印制在电路板上的元器件。
材料
在电路板制造中，常用的基板材料包括FR-4玻璃纤维布基板和铝基板等。
FR-
4基板具有良好的绝缘性能和机械强度，适用于大多数应用场合。
铝基板则有良好的散热性能，适用于需要散热的高功率电子设备。
制造过程
电路板的制造过程包括设计、布图、光刻、蚀刻、钻孔、覆铜、焊接等步骤。
设计阶段决定了电路板的布局和连接方式，布图则将设计转化为实际操作，光刻和蚀刻用来制作电路板的导线和印刷元件，钻孔用来连接不同层之间的导线，覆铜提供导电功能，焊接则用来连接元器件至电路板上。
应用领域
电路板广泛应用于各种电子设备中，包括手机、电脑、家用电器、汽车电子等
领域。
随着科技的发展，电路板的设计和制造也在不断创新，以适应不同设备对电路板的要求。
通过本文的介绍，读者可以对电路板的基础知识有一个初步了解，希望能够帮
助读者更好地理解电子设备中这一重要组成部分。

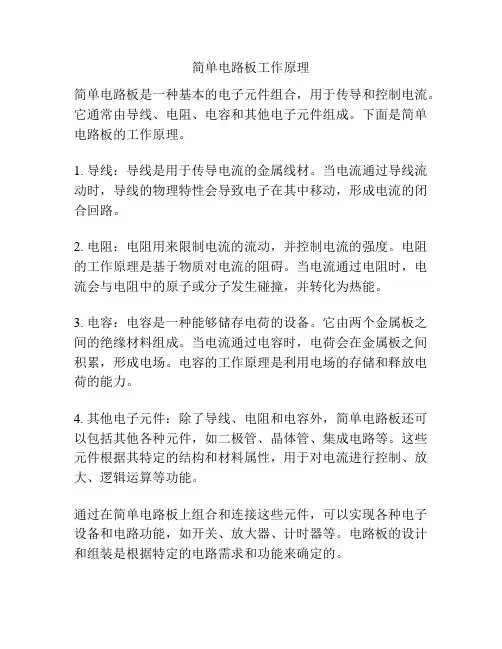

简单电路板工作原理
简单电路板工作原理
简单电路板是一种基本的电子元件组合，用于传导和控制电流。
它通常由导线、电阻、电容和其他电子元件组成。
下面是简单电路板的工作原理。
1. 导线：导线是用于传导电流的金属线材。
当电流通过导线流动时，导线的物理特性会导致电子在其中移动，形成电流的闭合回路。
2. 电阻：电阻用来限制电流的流动，并控制电流的强度。
电阻的工作原理是基于物质对电流的阻碍。
当电流通过电阻时，电流会与电阻中的原子或分子发生碰撞，并转化为热能。
3. 电容：电容是一种能够储存电荷的设备。
它由两个金属板之间的绝缘材料组成。
当电流通过电容时，电荷会在金属板之间积累，形成电场。
电容的工作原理是利用电场的存储和释放电荷的能力。
4. 其他电子元件：除了导线、电阻和电容外，简单电路板还可以包括其他各种元件，如二极管、晶体管、集成电路等。
这些元件根据其特定的结构和材料属性，用于对电流进行控制、放大、逻辑运算等功能。
通过在简单电路板上组合和连接这些元件，可以实现各种电子设备和电路功能，如开关、放大器、计时器等。
电路板的设计和组装是根据特定的电路需求和功能来确定的。
PCB电路板板材介绍
PCB电路板板材介绍1.FR4板材FR4是一种玻璃纤维增强热固性树脂材料，是最常用的PCB板材之一、它具有良好的电绝缘性能、机械强度高、耐热性好等特点。
FR4板材常用于一般电路板生产，如通用消费电子产品、工业自动化设备等。
FR4板材具有较好的耐高温性能，可用于高温环境下的应用。
2.高TG板材高TG板材是在常规FR4板材的基础上提高玻璃化转变温度(Tg)，通常指超过170℃的板材。
高TG板材适用于对耐高温性能要求较高的应用场景，如汽车电子、航空航天等领域。
高TG板材具有较好的耐高温抗老化性能，能满足复杂环境下的工作要求。
3.高频板材高频板材是一种具有较低介电常数和介质损耗的特殊板材，适用于高频电路设计。
高频板材常用于无线通信设备、射频电路、雷达等领域。
高频板材具有较低的信号传输损耗和色散特性，能够实现高频信号的稳定传输。
4.金属基板金属基板是一种以金属作为基材的PCB板材。
常见的金属基板材料有铝基板、铜基板和钢基板等。
金属基板具有良好的散热性能、机械强度好等特点，常用于功率电子器件、LED灯等高功率应用领域。
5.聚酰亚胺板材聚酰亚胺(PI)板材是一种具有优异的高温耐性和电绝缘性能的特殊板材。
它具有较低的介质损耗和介电常数，适用于高频高速电路设计。
聚酰亚胺板材常用于航空航天、医疗器械等高要求的应用领域。
6.柔性基板柔性基板是一种用薄膜材料制成的电路板，可以实现弯曲和折叠。
柔性基板具有轻薄、小巧、可弯曲性好等特点，常用于移动设备、可穿戴设备等有特殊要求的产品中。
除了上述介绍的常见板材外，还有许多其他材料可用于制作PCB电路板，如石墨烯、新型纳米材料等，这些材料具有高导热性、高导电性等特点，有望应用于未来的电路板制造中。
总之，PCB电路板的板材选择是一个根据设计需求和应用场景来决定的过程。
不同的板材具有不同的特点和优势，设计人员需要根据具体情况进行选择，以确保电路板的性能和可靠性。
PCB电路板详细介绍
PCB电路板详细介绍PCB电路板，全称为印刷电路板（Printed Circuit Board），是一种将电子元器件连接起来并提供稳定电气连接的基础物品。
它广泛应用于电子设备、通信设备、计算机硬件等领域。
在电子产品中，PCB电路板承担着电子元器件的安装、电路连接和信号传递等重要功能。
PCB电路板的制作过程可以简单概括为：设计、布图、制版、成型、数控加工、检验测试和包装等阶段。
首先，根据电路设计要求，利用EDA 软件进行电路设计。
在设计过程中，需要考虑电路维护、散热、尺寸、布局和电路排布等因素。
然后，将设计的电路图变成实际的板子布图，在电路设计软件中进行布局和布线。
接下来，通过光刻技术制作出电路图案，用化学腐蚀方法蚀刻掉不需要的金属以形成电路线路。
然后，进行穿孔、镀铜、喷锡等处理，以增加线路的导电性能和防止氧化。
最后，进行检测和测试，确保电路板的质量和可靠性，然后进行包装，方便后续的安装和使用。
1.多层设计：随着电子元器件的日益复杂和面积的减小，单层的PCB 电路板已不能满足要求。
多层PCB电路板通过在板子内部添加多个层次，可以使电路更加紧凑和稳定，并提供更多的连接通路。
2.板材种类：PCB电路板的制作常用的板材有玻璃纤维增强板、陶瓷基板、金属基板等。
不同的板材有不同的特点和用途，可以根据实际需求选择合适的材料。
3.印刷工艺：电路板的制作过程中，印刷技术起到了关键的作用。
常见的印刷技术有油墨印刷、蓝膜印刷、喷墨打印等。
不同的印刷技术适用于不同类型的电路板制作。
4.印制线路：印制线路是PCB电路板的核心部分，通过将铜箔蚀刻形成线路，实现电子元器件之间的连接。
线路的设计和制作的好坏直接影响到电路板的质量和性能。
5.焊接技术：PCB电路板上的元器件通过焊接技术与电路板进行连接。
常见的焊接技术有波峰焊接、手工焊接、表面贴装技术等。
焊接技术的选择与元器件、电路板材质和质量要求等因素有关。
PCB电路板在现代电子产品中有着广泛的应用。
电路板的组成
电路板的组成电路板是电子设备中的重要组成部分，它承载着电子元器件的连接和固定。
电路板通常由绝缘材料制成，上面铺设有导电线路和焊接点，用于实现电子元器件之间的电气连接。
下面将详细介绍电路板的组成。
1. 基板：电路板的主体部分，通常由绝缘材料制成，如玻璃纤维增强塑料。
基板具有良好的绝缘性能，可以有效地防止电路中的信号干扰和电流泄露。
2. 导线：导线是电路板上的重要组成部分，用于连接不同的电子元器件。
导线通常由铜制成，因为铜具有良好的导电性能。
导线分为直线型和曲线型，根据电路板的布局和设计需要进行选择。
3. 焊接点：焊接点用于将电子元器件与电路板上的导线连接起来。
焊接点通常由金属合金制成，如锡铅合金。
焊接点的质量直接影响电子元器件的连接可靠性和电路板的稳定性。
4. 元器件：电路板上安装的元器件包括电阻、电容、二极管、晶体管等。
这些元器件通过焊接点与电路板上的导线连接，实现电路的功能。
元器件通常由半导体材料制成，如硅、锗等。
5. 跳线：跳线是连接电路板上不同区域的导线，用于解决电路布局中的连接问题。
跳线通常由铜制成，可以通过焊接或插入式连接的方式与导线连接。
6. 焊盘：焊盘是电子元器件与电路板之间进行焊接的区域，通常呈圆形或方形。
焊盘上有金属涂层，可以提高焊接的可靠性和稳定性。
7. 组件标识：为了方便电路板的组装和维护，电路板上通常会标记有组件的名称和编号。
组件标识可以是文字、符号或图形，用于指示各个元器件的位置和功能。
8. 过孔：过孔是电路板上的孔洞，用于安装电子元器件和连接不同层次的导线。
过孔通常由金属涂层覆盖，可以提高导线与元器件的连接可靠性。
9. 焊膏：焊膏是一种可熔化的材料，用于在焊接过程中提高焊接的质量和可靠性。
焊膏通常涂覆在焊盘和导线上，可以在焊接过程中溶化并与焊接点形成可靠的连接。
10. 阻焊层：阻焊层是一种覆盖在电路板上的绝缘材料，用于保护电路板的焊接区域和导线。
阻焊层通常是绿色的，可以有效地防止误操作和短路。
什么是电路板的意思概念介绍主要分类
什么是电路板的意思概念介绍主要分类线路板按层数来分的话分为单面板，双面板，和多层线路板三个大的分类。
那么你对线路板了解多少呢?以下是由店铺整理关于什么是电路板的内容，希望大家喜欢!什么是电路板电路板的名称有：线路板，PCB板，铝基板，高频板，厚铜板，阻抗板，PCB，超薄线路板，超薄电路板，印刷(铜刻蚀技术)电路板等。
电路板使电路迷你化、直观化，对于固定电路的批量生产和优化用电器布局起重要作用。
电路板可称为印刷线路板或印刷电路板，英文名称为(Printed Circuit Board)PCB、(Flexible Printed Circuit board)FPC线路板 (FPC线路板又称柔性线路板柔性电路板是以聚酰亚胺或聚酯薄膜为基材制成的一种具有高度可靠性，绝佳的可挠性印刷电路板。
具有配线密度高、重量轻、厚度薄、弯折性好的特点!)和软硬结合板(reechas，Soft and hard combination plate)-FPC与PCB的诞生与发展，催生了软硬结合板这一新产品。
因此，软硬结合板，就是柔性线路板与硬性线路板，经过压合等工序，按相关工艺要求组合在一起，形成的具有FPC特性与PCB特性的线路板。
电路板的分类线路板按层数来分的话分为单面板，双面板，和多层线路板三个大的分类。
首先是单面板，在最基本的PCB上，零件集中在其中一面，导线则集中在另一面上。
因为导线只出现在其中一面，所以就称这种PCB 叫作单面线路板。
单面板通常制作简单，造价低，但是缺点是无法应用于太复杂的产品上。
双面板是单面板的延伸，当单层布线不能满足电子产品的需要时，就要使用双面板了。
双面都有覆铜有走线，并且可以通过过孔来导通两层之间的线路，使之形成所需要的网络连接。
多层板是指具有三层以上的导电图形层与其间的绝缘材料以相隔层压而成，且其间导电图形按要求互连的印制板。
多层线路板是电子信息技术向高速度、多功能、大容量、小体积、薄型化、轻量化方向发展的产物。
电路板的基础知识讲解教程
电路板的基础知识讲解教程在现代电子设备中，电路板扮演着至关重要的角色。
它是电子设备中的信息传输和控制的核心部件，承载着电子元件和连接线路，为电子设备提供支持和连接功能。
本文将主要介绍电路板的基础知识，包括电路板的类型、组成结构、制造工艺等方面内容。
电路板的类型根据用途和结构特点，电路板可以分为单层板、双层板和多层板三种类型。
1.单层板：单层板上只有一层导电层，通常用于简单的电子产品中，成本低廉，制造工艺简单。
2.双层板：双层板上有两层导电层，通过通过通过连接两层来实现电路的功能。
适用于中等复杂度的电子产品。
3.多层板：多层板具有三层或三层以上的导电层，层与层之间通过通过层间连线连接。
多层板适用于高端电子产品和大型综合电路设计。
电路板的组成结构一个典型的电路板包括以下几个主要部分：1.基板：作为电路板的主体，基板承载着电子元件和连接线路，通常由玻璃纤维、环氧树脂等材料构成。
2.导线：导线是用来传输电信号和电力的连接线路，通常采用铜箔或银浆印刷在基板表面。
3.元件：元件包括电阻、电容、集成电路等，通过焊接或插装等方式安装在电路板上，实现电路功能。
4.焊接点：焊接点是用来连接电子元件与导线的部分，通常使用焊锡或其他焊接材料固定元件。
电路板的制造工艺电路板的制造工艺包括以下几个主要步骤：1.电路设计：在设计过程中，确定电路板类型、布局、元件位置等，使用CAD软件进行设计。
2.制作印刷板：根据电路设计文件制作印刷板，通常采用光刻、腐蚀等工艺制作导线。
3.元件安装：将元件按照设计要求焊接或插装到电路板上，注意元件位置、方向和焊接质量。
4.检测与调试：完成元件安装后，对电路板进行测试和调试，确保电路功能正常。
5.涂覆保护：最后对电路板进行防腐蚀、增加机械强度等处理，保护电路板表面。
通过以上步骤，一个完整的电路板制造工艺就完成了。
结语电路板作为现代电子设备的核心部件，对于各种电子产品的功能和性能起着决定性的作用。
电路板的类型
电路板的类型电路板是电子设备中不可或缺的组成部分，根据其功能和特点的不同，可以分为多种类型。
本文将介绍几种常见的电路板类型。
一、单面板单面板是最简单的电路板类型之一。
它只在一侧有电路线路，而另一侧通常是铜箔或者涂有防焊绿油的绝缘材料。
单面板通常用于相对简单的电子产品，如电子玩具、手机充电器等。
由于制造工艺相对简单，成本较低，所以单面板广泛应用于各种消费电子产品中。
二、双面板双面板是比单面板更复杂的一种电路板类型。
与单面板不同，双面板在两侧都有电路线路，并通过通过通孔或盲孔连接两侧的线路。
双面板可以容纳更多的电子元件，因此在布线的灵活性上更胜一筹。
双面板通常用于中等复杂度的电子产品，如计算机主板、电视机电源板等。
由于双面板的制造工艺相对复杂，成本较高，所以在一些对成本要求较高的产品中可能不会使用。
三、多层板多层板是相对于单面板和双面板而言更为复杂的一种电路板类型。
它由多层绝缘层和电路层交错堆叠而成，通过通过内层电路与外层电路之间的通孔或盲孔连接。
多层板可以容纳更多的电子元件，同时还能提供更高的布线密度和更好的抗干扰性能。
多层板通常用于复杂度较高的电子产品，如通信设备、医疗设备等。
由于多层板的制造工艺非常复杂，成本也相对较高，所以只有在对性能要求较高的产品中才会使用。
四、刚性电路板刚性电路板是最常见的一种电路板类型，它由刚性基板和电路线路组成。
刚性电路板具有良好的机械强度和稳定性，广泛应用于各种电子产品中。
刚性电路板通常用于不需要弯曲和折叠的产品，如电脑主板、电源适配器等。
五、柔性电路板柔性电路板相对于刚性电路板而言更加柔韧，可以弯曲和折叠。
它由柔性基板和电路线路组成，通常采用聚酰亚胺等柔性材料制作。
柔性电路板可以适应复杂的三维结构，因此在一些特殊形状或空间受限的产品中应用广泛，如手机折叠屏、可穿戴设备等。
六、高频电路板高频电路板是一种特殊的电路板类型，适用于高频信号传输的场景。
它采用特殊的材料和工艺制作，以减少信号损耗和干扰。
电路板分类型号及尺寸电路板分类和规格
电路板分类型号及尺寸电路板分类和规格1. 介绍电路板是电子设备的重要组成部分，负责连接和支持电子元件。
为了统一标准和方便生产和维护，电路板被分为不同的类型和尺寸。
本文档将介绍电路板的分类和规格。
2. 电路板类型2.1 单面板 (Single-Sided Board)单面板是最简单的电路板类型。
它只在一侧有铜层，另一侧是无层或覆盖有阻焊层。
单面板通常用于简单的电路，成本相对较低。
2.2 双面板 (Double-Sided Board)双面板比单面板更复杂。
它在两侧都有铜层，并通过通孔连接电路。
双面板可以容纳更多的电子元件和连接线路。
2.3 多层板 (Multilayer Board)多层板是由多个层叠在一起的电路板。
每个层都有铜层和绝缘层，它们通过内层导电孔连接。
多层板可以容纳更复杂的电路设计和更密集的元件布局。
3. 电路板尺寸电路板的尺寸通常用长度和宽度来描述，以毫米(mm) 为单位。
常见的电路板尺寸包括以下几种：- 50mm x 50mm- 100mm x 100mm- 150mm x 150mm- 200mm x 200mm这些尺寸适用于大多数常见的应用，并且可以容纳一定数量的电子元件和连接线路。
当涉及到更大规模的电路设计时，尺寸可能会更大。
4. 总结电路板的分类型号及尺寸对于电子设备的设计和制造非常重要。
选择适合的类型和尺寸可以提高生产效率和电路性能。
常见的电路板类型包括单面板、双面板和多层板，常见的尺寸包括50mm x50mm、100mm x 100mm、150mm x 150mm和200mm x 200mm。
根据具体需求选择合适的类型和尺寸是关键。
> 注意：以上信息根据一般经验提供，具体的类型和尺寸需根据具体项目和要求进行确认。
电路板工作原理
电路板工作原理电路板是现代电子设备中必不可少的组成部分，它承载着各种电子元件，将它们连接在一起，并通过电流传输信号和能量。
本文将介绍电路板的工作原理，包括它的结构和作用原理。
一、电路板的结构电路板通常由一块绝缘基板和许多导电通路组成。
绝缘基板是一个绝缘材料的薄片，如玻璃纤维、陶瓷或塑料。
导电通路是由金属箔或导电材料制成的线路图案，这些图案被印在绝缘基板的表面。
电路板上的导电通路通过连接孔与其他电子元件连接在一起。
这些连接孔通常被称为“焊盘”或“插孔”，它们的作用是固定和连接元件的引脚。
电路板上的线路图案和连接孔形成了复杂的电路网络。
二、电路板的作用原理1. 信号传输电路板的主要作用之一是传输信号。
当电流在电路板上的导线中流动时，它会携带着信号的能量和信息。
导线的形状和排列方式可以影响信号的传输性能，包括传输速率、抗干扰性和信号衰减等。
2. 电源分配电路板还承担着分配电源能量的功能。
一般情况下，电路板上会有多个电源引脚，从主电源或电池接收电能，然后通过导线将电能分配到各个电子元件。
电路板上的金属层可以提供良好的电力传输路径，确保电能能够有效地到达各个元件。
3. 信号处理电路板上的元件可以对信号进行处理和调整。
例如，放大器可以增强信号的幅度，滤波器可以去除噪声，计数器可以记录信号的频率等。
这些元件在电路板上的布局和连接方式对信号处理效果起着重要的影响。
4. 互连和交互电路板上的元件之间通过导线进行互连和交互。
这种互连可以通过不同的连接方式实现，包括焊接、插针、插座等。
互连的方式直接影响着元件之间信号传输的可靠性和稳定性。
5. 控制和反馈电路板上的元件可以接收和发送控制信号，并与其他设备进行交互。
这使得电路板能够实现各种不同的功能，如电子设备的开关控制、传感器的反馈等。
通过电路板的控制和反馈，我们可以实现对电子设备的精确操控。
总结：电路板是电子设备中不可或缺的组成部分，它承载着各种电子元件，并通过电路网络传输信号和能量。
电路板是什么材料
电路板是什么材料电路板是一种用于连接电子元件的基础材料，也被称为印制电路板（PCB）。
它在电子设备中起着至关重要的作用，是电子设备中不可或缺的一部分。
那么，电路板究竟是由什么材料制成的呢？接下来，我们将详细介绍电路板的材料及其特点。
首先，电路板的主要材料包括基板材料、导电层材料和外层覆盖材料。
其中，基板材料是电路板的主体材料，它通常由玻璃纤维、环氧树脂等材料组成。
这些材料具有优良的绝缘性能和机械强度，能够有效地支撑和固定电子元件，同时还能够防止电子元件之间的短路现象发生。
其次，导电层材料是电路板上用于连接各个电子元件的重要材料。
常见的导电层材料包括铜箔，其具有良好的导电性能和可加工性，能够满足电路板对于导电性能和连接性能的要求。
另外，外层覆盖材料通常采用覆铜膜或喷锡膜，它们能够有效地保护导电层材料，防止其受潮、氧化等现象发生，从而保证电路板的稳定性和可靠性。
除此之外，电路板的材料还包括焊盘材料、阻焊层材料和标识油墨材料等。
焊盘材料通常采用覆铜膜或喷锡膜，其具有良好的焊接性能和导电性能，能够确保电子元件与电路板之间的稳定连接。
阻焊层材料通常采用环氧树脂，其具有良好的绝缘性能和耐高温性能，能够有效地保护电路板免受外界环境的影响。
标识油墨材料通常采用丙烯酸树脂，其具有良好的附着性和耐磨性，能够清晰地标识电路板上的各个元件和连接点。
总的来说，电路板是由多种材料组成的复合材料，这些材料各具特点，相互配合，共同构成了电路板的基本结构和功能。
它们在电子设备中发挥着重要的作用，为电子设备的稳定运行和可靠性提供了坚实的保障。
因此，对于电路板的材料选择和制造工艺，需要高度重视，以确保电路板具有良好的性能和可靠性。
综上所述，电路板是由基板材料、导电层材料、外层覆盖材料、焊盘材料、阻焊层材料和标识油墨材料等多种材料组成的复合材料。
这些材料各具特点，相互配合，共同构成了电路板的基本结构和功能。
它们在电子设备中发挥着重要的作用，为电子设备的稳定运行和可靠性提供了坚实的保障。
电子硬件(知识点)
电子硬件（知识点）电子硬件是指电子设备中的物理组成部分，包括电路板、芯片、存储器、显示屏、输入输出设备等。
随着科技的发展和进步，电子硬件已成为现代社会不可或缺的一部分。
本文将介绍一些电子硬件的基础知识点，帮助读者更好地了解和应用这些技术。
一、电路板电路板是电子设备中最基本的组成部分之一。
它上面连接着各种电子元件和电路，使电子设备能够正常工作。
电路板通常由一层或多层薄片状的材料制成，上面有导线、焊点和插孔等结构。
常见的电路板类型有单面板和双面板，双面板更常见且功能更复杂。
电路板的设计和制造需要考虑电路布局、元件安装位置、信号传输等因素。
二、芯片芯片是电子硬件中的核心部件，也被称为集成电路。
它是一块小型的硅片，上面集成了许多电子元件，如晶体管、电阻、电容等。
芯片通过金属导线连接，实现电路的功能。
芯片分为模拟芯片和数字芯片两种类型。
模拟芯片主要处理连续变化的信号，如声音、电压等；而数字芯片主要处理离散的信号和数字数据。
芯片在现代电子设备中应用广泛，如计算机、手机、电视等。
三、存储器存储器是电子硬件中的重要组成部分，用于存储和读取数据。
存储器主要分为随机存储器（RAM）和只读存储器（ROM）两种类型。
RAM可以随时读写数据，它的数据存储是临时性的，即当电源关闭时，数据会被清除。
ROM则是一种只能读取的存储器，存储的数据在电源关闭后依然保持不变。
存储器在计算机、手机等设备中扮演着重要角色，不同的存储器类型和容量会影响设备的运行速度和功能。
四、显示屏显示屏是电子设备中输出图像和文字的组件，用于向用户展示信息。
常见的显示屏类型包括液晶显示屏（LCD）、有机发光二极管显示屏（OLED）、电子墨水屏等。
液晶显示屏通过控制液晶分子的排列来实现图像显示，色彩鲜艳、视角广阔；OLED显示屏则通过有机物的发光来实现图像显示，显示效果更逼真。
显示屏技术的发展使得电子设备的显示效果更加清晰、细腻。
五、输入输出设备输入输出设备是电子设备与外部世界进行数据交互的接口。
PCB电路板板材介绍
PCB电路板板材介绍PCB电路板（Printed Circuit Board）是电子产品中常见的一种基础组成部件，用于连接和支持电子元器件，并传递电信号和电能。
PCB电路板的性能和质量直接影响到整个电子产品的性能和可靠性，其中板材是PCB电路板的核心部分。
本文将介绍PCB电路板的常见板材及其特点。
1.硬质板材硬质板材是最常见的PCB电路板材料之一，其主要成分是玻璃纤维布与环氧树脂树脂的复合材料。
硬质板材具有良好的机械性能、热稳定性和电气性能，因此特别适合用于制作复杂的多层PCB电路板。
硬质板材根据其玻璃纤维布的厚度，可分为FR-4、FR-5等等级，FR-4是最常用的硬质板材。
硬质板材的主要优点是高强度、良好的耐热性和耐腐蚀性。
2.软质板材软质板材相对于硬质板材而言，其玻璃纤维布的厚度较薄。
软质板材通常采用聚酰亚胺（Polyimide）树脂作为基材。
聚酰亚胺软质板材具有良好的耐高温性能、柔韧性和耐化学性能，因此在一些特殊应用场景中非常适用，如高温环境下的电子产品、柔性电子产品等。
软质板材的主要优点是良好的柔韧性、较低的介电常数和介电损耗。
3.金属基板金属基板是将铜箔与金属基材复合而成的材料。
金属基板通常采用铝基或铜基材料。
金属基板的主要优点是良好的散热性能和机械强度，因此广泛应用于需要高功率和高可靠性的电子产品中，如LED照明产品、汽车电子产品等。
金属基板的主要缺点是制造工艺复杂，成本较高。
4.杂质基板杂质基板是以纯纸质或玻璃纤维纸质为基材的一种特殊PCB板材。
其主要应用于一些低成本、低性能要求的电子产品中，如普通计算机键盘、游戏手柄等。
杂质基板的主要优点是制造成本低、易于加工。
除了以上介绍的常见板材外，还有一些特殊用途的板材，如陶瓷基板、高频板等，其具有特殊的性能和特点，适用于一些特定的应用场景。
在选择PCB板材时，需要根据具体的应用需求、成本要求和性能要求来进行选择。
综上所述，PCB电路板的板材是其性能和可靠性的关键因素。
电路板工作原理
电路板工作原理
电路板在计算机、电器、电子等众多行业中起着非常重要的作用，其工作原理则是其重要的一部分。
本文旨在介绍电路板的工作原理，让读者更好地了解电路板的作用。
一、什么是电路板
电路板是一种重要的集成电路，它安装在计算机硬件、电器、电子设备和控制系统中，用来连接电子元件，它是一种基本的电子组件，主要用于存储机、微型计算机、外设、电子设备和系统控制等应用中，其中包括电路设计、制造、装配、维护和技术支持等。
二、电路板的主要结构
电路板的主要结构由印刷线路板、封装电路板、多层板组成，其中：
1、印刷线路板：印刷线路板是由铜线条、塑料和金属基板构成，在基板上印刷出结构化图案，然后将一系列的元件安装在其上，形成一个完整的电路。
2、封装电路板：封装电路板由一层基板、一层铜线条和一层塑料构成，通常用来安装封装元件，封装元件可以将电路和元件连接起来，从而形成一个完整的电路。
3、多层板：多层板由铜线条、塑料和多层基板构成，多层基板上有多层铜线，不同层铜线可以相互连接成复杂的电路，电路板上的电路可以安装多种元件，从而实现复杂的功能。
三、电路板的工作原理
它的工作原理和组成部件有关，电路板有两个主要的功能：一是将电子元件连接起来，以传输电子数据；二是提供数据信号的路径，使发送信号能够正确地传输到接收端，以实现目的功能。
首先，在板子上的每个电子元件都会有一个称为“ pad”（铺片）的设备，此 pad 会将电子元件与板子上的其它元件连接起来，元件之间经过电路板的信号传输，最终实现了控制或传输的目的，也就是实现了电路板的功能。
电路板详解
电路板详解
电路板，也被称为印刷电路板（Printed Circuit Board，PCB），是电子产品中的重要部件之一。
它承载了电子元件并提供了元件之间的连通，是电子设备运行的核心。
本文将详细介绍电路板的组成、类型、制作工艺以及在电子产品中的应用。
一、电路板的组成
电路板由基板、导线和其他辅助结构组成。
基板通常采用绝缘性材料制成，如玻璃纤维、环氧树脂等。
导线则使用导电性较好的金属材料，如铜。
二、电路板的类型
根据不同的制作工艺和用途，电路板可以分为单面板、双面板和多层板。
单面板通常只在一个侧面覆盖有导线，双面板则在两侧覆盖有导线。
而多层板则在多个层次上布置导线，能够提供更复杂的电路结构。
三、电路板的制作工艺
电路板的制作工艺通常包括设计、布线、光刻、蚀刻、钻孔等步骤。
设计工程师首先根据电路需求设计出电路板的原理图和布局图。
然后通过软件工具进行布线设计，将电路连接起来。
光刻技术用于转移电路图案到电路板上，蚀刻则去除多余的铜层，最终形成导线。
钻孔工艺用于为元件安装孔位打孔。
四、电路板在电子产品中的应用
电路板广泛应用于电子产品中，如手机、电脑、电视等。
它们作为各种电子元件的支撑和连接平台，实现了电子产品的功能。
不同类型的电路板适用于不同的产品，单面板适用于简单电路，双面板适用于中等复杂电路，而多层板适用于高端电子产品。
综上所述，电路板作为电子产品的重要组成部分，在现代生活中具有不可替代的地位。
通过本文的介绍，希望读者对电路板有更加深入的了解，进一步探索电子技术的魅力。
电路板入门常识
电路板入门常识电路板是电子设备中的重要组成部分，它承载着电子元器件的连接、传输和功能实现。
了解电路板的基本组成、类型和设计原则，对于电子爱好者来说是很有必要的。
下面将介绍电路板的入门常识，帮助你更好地理解电路板的基本概念。
1.电路板的组成电路板主要由三部分组成：导电路径（也称为导线或铜轨迹）、绝缘基板和电子元器件。
导电路径是用来连接电子元器件的，它由铜或其它导电金属制成。
绝缘基板是电路板的基础，它由玻璃纤维或类似材料制成，具有良好的绝缘性能。
电子元器件如电阻、电容、晶体管等则通过导电路径和其它连接件安装在电路板上。
2.电路板的类型根据不同的分类方式，电路板有多种类型。
按层数可分为单面板、双面板和多层板；按制造工艺可分为雕刻板、贴膜板、硬板等；按用途可分为通用板和专用板等。
在电子设备中，单面板和双面板最为常见。
单面板只有一面有导电路径和电子元器件，而双面板两面都有导电路径和元器件。
多层板则由多层导电路径和绝缘基板组成，通常用于复杂的电子设备中。
3.电路板的设计原则设计电路板时需要遵循一些基本原则。
首先，要合理规划导电路径和元器件的布局，以便于生产和维修。
其次，要考虑电源和地线的处理，确保电流和电压的稳定传输。
此外，还要考虑信号的完整性，避免信号干扰和失真。
最后，要选择合适的材料和制造工艺，确保电路板的机械强度和使用寿命。
4.电路板的制作流程制作电路板的过程包括以下几个步骤：设计电路板图、制作母版、制作裸板、钻孔、孔金属化、图形电镀、去膜、蚀刻、表面处理等。
其中，设计电路板图是制作电路板的关键步骤，需要考虑电路板的尺寸、形状、导电路径和元器件布局等因素。
制作母版是将设计的电路板图通过光刻技术在玻璃基板上制作出原始的母版。
然后，制作裸板，即将绝缘基板上的铜箔按照母版形状进行蚀刻处理，去除多余的铜箔。
钻孔是在绝缘基板上钻出小孔，以便将元器件插入其中。
孔金属化是将孔壁金属化处理，以提高导电性能和机械强度。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
编辑本段组成电路板主要由焊盘、过孔、安装孔、导线、元器件、接插件、填充、电气边界电路板产业区等组成，各组成部分的主要功能如下：焊盘：用于焊接元器件引脚的金属孔。
过孔：有金属过孔和非金属过孔，其中金属过孔用于用于连接各层之间元器件引脚。
安装孔：用于固定电路板。
导线：用于连接元器件引脚的电气网络铜膜。
接插件：用于电路板之间连接的元器件。
填充：用于地线网络的敷铜，可以有效的减小阻抗。
电气边界：用于确定电路板的尺寸，所有电路板上的元器件都不能超过该边界。
沃特弗电路板之薄膜线路SMT贴片(4张)电路板www_kspcbsmt_com生产编辑本段主要分类电路板系统分类为以下三种：电路板单面板Single-Sided Boards我们刚刚提到过，在最基本的PCB上，零件集中在其中一面，导线则集中在另一面上。
因为导线只出现在其中一面，所以我们就称这种PCB叫作单面板（Single-sided）。
因为单面板在设计线路上有许多严格的限制（因为只有一面，布线间不能交*而必须绕独自的路径），所以只有早期的电路才使用这类的板子。
双面板Double-Sided Boards这种电路板的两面都有布线。
不过要用上两面的导线，必须要在两面间有适当的电路连接才行。
这种电路间的「桥梁」叫做导孔（via）。
导孔是在PCB上，充满或涂上金属的小洞，它可以与两面的导线相连接。
因为双面板的面积比单面板大了一倍，而且因为布线可以互相交错（可以绕到另一面），它更适合用在比单面板更复杂的电路上。
多层板【多层板】在较复杂的应用需求时，电路可以被布置成多层的结构并压合在一起，并在层间布建通孔电路连通各层电路。
内层线路铜箔基板先裁切成适合加工生产的尺寸大小。
基板压膜前通常需先用刷磨、微蚀等方法将板面铜箔做适当的粗化处理，再以适当的温度及压力将干膜光阻密合贴附其上。
将贴好干膜光阻的基板送入紫外线曝光机中曝光，光阻在底片透光区域受紫外线照射后会产生聚合反应（该区域的干膜在稍后的显影、蚀铜步骤中将被保留下来当作蚀刻阻剂），而将底片上的线路影像移转到板面干膜光阻上。
撕去膜面上的保护胶膜后，先以碳酸钠水溶液将膜面上未受光照的区域显影去除，再用盐酸及双氧水混合溶液将裸露出来的铜箔腐蚀去除，形成线路。
最后再以氢氧化钠水溶液将功成身退的干膜光阻洗除。
对于六层（含）以上的内层线路板以自动定位冲孔机冲出层间线路对位的铆合基准孔。
四层电路板Multi-Layer Boards为了增加可以布线的面积，多层板用上了更多单或双面的布线板。
多层板使用数片双面板，并在每层板间放进一层绝缘层后黏牢（压合）。
的作用简要介绍如下：（1）信号层：主要用来放置元器件或布线。
Protel DXP通常包含30个中间层，即Mid Layer1~Mid Layer30，中间层用来布置信号线，顶层和底层用来放置元器件或敷铜。
（2）防护层：主要用来确保电路板上不需要镀锡的地方不被镀锡，从而保证电路板运行的可靠性。
其中Top Paste和Bottom Paste分别为顶层阻焊层和底层阻焊层；Top Solder和Bottom Solder分别为锡膏防护层和底层锡膏防护层。
（3）丝印层：主要用来在电路板上印上元器件的流水号、生产编号、公司名称等。
（4）内部层：主要用来作为信号布线层，Protel DXP中共包含16个内部层。
（5）其他层：主要包括4种类型的层。
Drill Guide（钻孔方位层）：主要用于印刷电路板上钻孔的位置。
Keep-Out Layer（禁止布线层）：主要用于绘制电路板的电气边框。
Drill Drawing（钻孔绘图层）：主要用于设定钻孔形状。
Multi-Layer（多层）：主要用于设置多面层。
编辑本段设计过程1、电路板的基本设计过程可分为以下四个步骤：（1）电路原理图的设计电路原理图的设计主要是利用Protel DXP的原理图编辑器来绘制原理图。
（2）生成网络报表网络报表就是显示电路原理与中各个元器件的链接关系的报表，它是连接电路原理图设计与电路板设计（PCB设计）的桥梁与纽带，通过电路原理图的网络报表，可以迅速地找到元器件之间的联系，从而为后面的PCB 设计提供方便。
(3) 印刷电路板的设计印刷电路板的设计即我们通常所说的PCB设计，它是电路原理图转化成的最终形式，这部分的相关设计较电路原理图的设计有较大的难度，我们可以借助Protel DXP的强大设计功能完成这一部分的设计。
(4) 生成印刷电路板报表印刷电路板设计完成后，还需生成各种报表，如生成引脚报表、电路板信息报表、网络状态报表等，最后打印出印刷电路图。
2、电路原理图的设计是整个电路设计的基础，它的设计的好坏直接决定后面PCB设计的效果。
一般来说，电路原理图的设计过程可分为以下七个步骤：（1）启动Protel DXP原理图编辑器（2）设置电路原理图的大小与版面（3）从元件库取出所需元件放置在工作平面（4）根据设计需要连接元器件（5）对布线后的元器件进行调整（6）保存已绘好的原理图文档（7）打印输出图纸3、图纸大小、方向和颜色主要在“Documents Options”对话框中实现，执行Design→Options命令，即可打开“Documents Options”对话框，在Standard styles区域可以设置图纸尺寸，单击按钮，在下拉列表框中可以选择A4~ OrCADE的纸型。
图纸方向的设置通过“Documents Options”对话框中Options部分的Orientation选项设置，单击按钮，选中Landscape，设置水平图纸；选中Portrait，设置竖直图纸。
图纸颜色的设置在图纸设置对话框中的Options部分实现，单击Border Color色块，可以设置图纸边框颜色，单击Sheet Color色块，可以设置图纸底色。
4、执行Design→Options→Change System Font命令，弹出“Font”对话框，通过该对话框用户可以设置系统字体，可以设置系统字体的颜色、大小和所用的字体。
5、设置网格与光标主要在“Preferences”对话框中实现，执行Tools→Preferen ces命令即可打开“Preferences”对话框。
设置网格：在打开的“Preferences”对话框选择Graphical Editing 选项卡，在其中的Cursor Grid Options部分的Visible Grids（显示网格）栏，选Line Grid选项为设定线状网格，选Dot Grid选项则为点状网格（无网格）。
设置光标：选择Graphical Editing选项卡中的Cursor Grid Options 的Cursor Type(光标类型)选项，该选项下有三种光标类型：Large Cursor90、Small Cursor90和Small Cursor45，用户可以选择任意一种光标类型。
编辑本段测试方法针床测试法这种方法由带有弹簧的探针连接到电路板上的每一个检测点。
弹簧使每个探针具有100 - 200g 的压力，以保证每个检测点接触良好，这样的探针排列在一起被称为"针床"。
在检测软件的控制下，可以对检测点和检测信号进行编程，图14-3 是一种典型的针床测试仪结构，检测者可以获知所有测试点的信息。
实际上只有那些需要测试的测试点的探针是安装了的。
尽管使用针床测试法可能同时在电路板的两面进行检测，当设计电路板时，还是应该使所有的检测点在电路板的焊接面。
针床测试仪设备昂贵，且很难维修。
针头依据其具体应用选不同排列的探针。
一种基本的通用栅格处理器由一个钻孔的板子构成，其上插针的中心间距为100 、75 或50mil。
插针起探针的作用，并利用电路板上的电连接器或节点进行直接的机械连接。
如果电路板上的焊盘与测试栅格相配，那么按照规范打孔的聚醋薄膜就会被放置在栅格和电路板之间，以便于设计特定的探测。
连续性检测是通过访问网格的末端点(已被定义为焊盘的x-y 坐标)实现的。
既然电路板上的每一个网络都进行连续性检测。
这样，一个独立的检测就完成了。
然而，探针的接近程度限制了针床测试法的效能。
电路板的观测便携式视频显微镜A200电路板对比观测电路板体积小，结构复杂，因此对电路板的观察也必须用到专业的观测仪器。
一般的，我们采用便携式视频显微镜来观察电路板的结构，通过视频显微摄像头，可以清晰从显微镜看到非常直观的电路板的显微结构。
通过这种方式，我们就比较容易进行电路板的设计和检测了。
现工厂现场采用的便携式视频显微镜，采用的便携式视频显微镜MSA200、VT101，因它可实现“随时观测、随时检测、多人讨论”比传统的显微镜更加方便！手持式无线显微镜WM401TVPC观察电路板双探针飞针测试法飞针测试仪不依赖于安装在夹具或支架上的插脚图案。
基于这种系统，两个或更多的探针安装在x-y 平面上可自由移动的微小磁头上，测试点由CADI Gerber 数据直接控制。
双探针能在彼此相距4mil 的范围内移动。
探针能够独立地移动，并且没有真正的限定它们彼此靠近的程度。
带有两个可来回移动的臂状物的测试仪是以电容的测量为基础的。
将电路板紧压着放在一块金属板上的绝缘层上，作为电容器的另一个金属板。
假如在线路之间有一条短路，电容将比在一个确定的点上大。
如果有-条断路，电容将变小。
测试速度是选择测试仪的一个重要标准。
针床测试仪能够一次精确地测试数千个测试点，而飞针测试仪一次仅仅能测试两个或四个测试点。
另外，针床测试仪进行单面测试时，可能仅仅花费20 - 305 ，这要根据板子的复杂性而定，而飞针测试仪则需要Ih 或更多的时间完成同样的评估。
Shipley (1991) 解释说，即使高产量印制电路板的生产商认为移动的飞针测试技术慢，但是这种方法对于较低产量的复杂电路板的生产商来说还是不错的选择。
对于裸板测试来说，有专用的测试仪器( Lea , 1990) 。
一种成本更为优化的方法是使用一个通用的仪器，尽管这类仪器最初比专用的仪器更昂贵，但它最初的高费用将被个别配置成本的减少抵消。
对于通用的栅格，带引脚元器件的板子和表面贴装设备的标准栅格是2.5mm 。
此时测试焊盘应该大于或等于1.3mm 。
对于Imm 的栅格，测试焊盘设计得要大于0.7mm 。
假如栅格较小，则测试针小而脆，并且容易损坏。
因此，最好选用大于2.5mm 的栅格。
Crum (1994b) 阐明，将通用测试仪(标准的栅格测试仪)和飞针测试仪联合使用，可使高密度电路板的检测即精确又经济。
他建议的另外一种方法是使用导电橡胶测试仪，这种技术可以用来检测偏离栅格的点。
然而，采用热风整平处理的焊盘高度不同，将有碍测试点的连接。
通常进行以下三个层次的检测:1 )裸板检测;2) 在线检测;3 )功能检测。
