无线调频麦克风的设计和制作

无线调频麦克风的设计和制作1. 引言随着无线通信技术的不断发展，无线麦克风已经逐渐成为了音频传输领域的主流。

相比于有线麦克风，无线麦克风具有更高的灵活性和更好的移动性，并且无需担心长距离传输带来的信号损失问题。

本文主要介绍一种基于调频技术的无线麦克风的设计和制作方法。

2. 系统概述本系统主要由三个部分组成：发射机、接收机和麦克风。

其中，麦克风负责声源的采集，发射机将声源信号转换为无线信号并通过天线进行广播，接收机通过天线接收信号并进行解调和放大操作，并将信号通过音频输出接口输出。

3. 系统设计3.1 麦克风麦克风是本系统中最核心的部件，它的质量将直接影响到整个系统的音质和抗干扰能力。

本系统采用了电容式麦克风，它主要由一个电容和一个放大电路组成。

当声波通过电容时，电容的电荷会受到影响从而产生微小的电压变化，放大电路将这些微小的信号放大后输出。

需要注意的是，麦克风的输出信号应该是模拟信号，而不能是数字信号，因为数字信号在传输过程中很容易受到干扰。

3.2 发射机发射机主要由信号源、调制器和天线组成。

信号源负责将麦克风输出的信号转换为高频信号，调制器将高频信号调制成调频信号，天线将调频信号进行发射。

为了实现更高的信号质量和信号传输距离，发射机应该选用合适的天线和调制器，并且进行合适的功率控制。

3.3 接收机接收机主要由天线、解调器、音频放大器和输出接口组成。

天线负责接收发射机发送的无线信号，并将信号送入解调器进行解调，解调后的信号经过音频放大器放大后通过输出接口输出。

与发射机类似，接收机的天线和解调器的选择和功率控制也是非常重要的。

4. 系统制作4.1 麦克风制作麦克风的制作比较简单，只需要选用合适的电容和放大器并进行合适的电路连接即可。

一般可以从电子元器件市场购买电容和放大器，电路连接采用印刷板进行焊接。

需要注意的是，麦克风电路需要进行可靠的接地和屏蔽处理，以减少干扰。

4.2 发射机制作发射机制作比较复杂，需要设计和制作信号源、调制器和天线。

调频无线话筒的制作

调频无线话筒的制作
1.选购合适的无线收发器：选择适合自己使用需求的无线收发器，考虑频率范围、功率、灵敏度等因素。

2.选择合适的麦克风：根据自己需要的声音效果和使用场景，选择合适的有源或无源麦克风。

3.连接麦克风和无线收发器：使用音频线将麦克风和无线收发器连接起来，确保连接稳固。

4.安装天线：将无线收发器的天线安装好，确保天线与无线收发器之间的连接牢固。

5.设定频率和信道：根据无线收发器的操作说明，将无线收发器设定到合适的频率和信道。

6.测试无线传输效果：使用设备提供的耳机或扬声器，测试无线传输效果是否正常。

同时，也要测试无线传输的范围和稳定性。

7.进行必要的调整：根据测试结果，对无线收发器的参数进行必要的调整，以获得最佳的无线传输效果。

8.固定和保护设备：确保无线收发器和麦克风的固定，避免在使用过程中发生松动或摔落。

同时，注意保护设备，避免受到撞击和水分侵害。

9.定期维护和保养：定期检查设备工作状况，及时更换电池、修复损坏的线缆等，以保证设备的正常运作。

总之，制作调频无线话筒需要选择合适的无线收发器和麦克风，并进行连接、设定频率和信道，进行无线传输效果测试和必要的调整，最后固定和保护设备，并定期进行维护和保养。

制作一个高质量的调频无线话筒
需要技术和细心的操作，但随着技术的进步和设备的普及，现在已经有许多成品调频无线话筒可供购买和使用。

实验一调频无线话筒制作

实验一调频无线话筒制作实验目的对于06级同学：1、建立对简单高频电路的感性认识；2、掌握高频电路的制作基础；3、熟悉高频电路的调试和测试方法。

对于07级同学：1、熟悉基本元器件的识别、检测和使用方法；2、熟悉各种测量仪器仪表的使用；3、掌握制作电路的基本方法，熟练焊接；4、掌握电路原理图的识读。

实验原理电路原理如上图所示，驻极体话筒将声音信号转变为电压信号，经电容C6耦合加到三极管基极，本振Q1工作于约88-108MHz频率，频率由振荡线圈L1和电容C2调整，该频率也决定于晶体管结电容、电容器C3及偏压元件，如100Ω射极电阻。

电源接通时，基极电容器C1逐渐充电，而C3则经振荡线圈L1充电，电容C2也充电，线圈产生磁场。

基极电压渐渐上升时，晶体管导通，并将内阻并接在C3两侧。

当电容C1充电至该极的工作电压时，就会发生好几个杂乱的频率，我们假定在靠近工作电压之时基极电压继续上升，电容C3试图阻止射极电压的移动，到电容器内的能量耗尽及再不阻止射级移动之时，基—射极电压降低，晶体管截止，流过线圈的电流也停止，磁场衰减。

磁场衰减，产生一个相反方向的电压，集电极电压反过来上升，并以相反方向电容C2充电，这电压也影响到对C3电容充电，及射极电阻R4上的电压降使到晶体管进入更深的截止。

电容C2充电时，射极电压下跌，晶体管开始导通，电流流入线圈，与衰减磁场对抗。

线圈上电压反转，形成集电极电压下降，这个变化通过电容C2传送到射极上，结果晶体管进入导通，把C2电容短路，周期再开始重复。

所以，Q1在此形成一个振荡，产生88-108MHz的信号。

放大后的音频信号经电容C6耦合加到三极管基极，改变振荡频率，产生所需的FM讯号。

电容C2和电感L1构成谐振选频电路，谐振频率就是电路的发射频率；发射频率经电容C5耦合至天线，要注意的是C5不能太大，否则电路非常容易受外界环境影响，导致振荡频率不稳。

元件选择各元件参数均在原理图中标注，电源VCC电压典型值为6V，实测4-7V均可工作。

调频无线话筒的制作

毕业设计（论文）题目：调频无线话筒的制作年级专业：信息工程学生姓名：指导教师：摘要随着社会的进步，科学的发展，音响设备也有了极大的改善。

话筒也由原来的动圈话筒发展到电容话筒到现在常用的无线话筒。

无线话筒多种多样，而我最常用的无线话筒有两种，一种是手持无线话筒，一种是纽扣话筒。

手持话筒是歌唱演员或主持人手中拿着使用的话筒，而纽扣话筒主要是戏剧演员、话剧演员、小品演员等带有表演动作的人夹在胸前使用的话筒。

调频无线话筒的工作原理是利用FM收音机来接收,这一无线话筒的特点是系统简单,成本低廉,但是现在已被淘汰了,原因是使用效果不佳,不能满足专业品质的要求.调频无线话筒的原理是将声波信号通过麦克风将语音信号转化为音频电信号，通过改变结电容来改变高频振荡器的输出频率，产生调频波，通过高频放大与选频，最终由天线辐射。

整个电路使用Protel 99 se 软件设计，并最终做成一块10cm*8cm(width*height)PCB(印刷电路板)，使用普通调频收音机在100M频率左右，话筒中心20米范围内能正常接收。

该设计具有电压低，受话灵敏，制作简易等特点，可应用于教学，无线广播，报警器，助听器，及各类声控设备中。

关键词 FM调频；电容三点式；振荡反馈电路；印刷电路板；载波；目录第1章绪论 (4)第2章设计方案 (5)2.1 方案选择 (5)2.2 无线话筒准用的频段 (5)2.3 各频段无线电波的传播特性 (5)第3章电路设计 (7)3.1 发射部分电路设计 (7)3.2 信号放大电路的改进方案 (8)第4章PCB印刷电路板的实现 (10)第5章设计心得.................................................. 错误！未定义书签。

结论. (12)致谢 (13)参考文献 (14)附录 (14)第1章绪论信息传输是人类社会生活的重要组成内容.无线电技术的原理在于，导体中电流强弱的改变会产生无线电波。

高频电子技术任务8 调频无线话筒的制作

图8-3
调频信号的波形图
知识链接一
角度调制原理
二、调相信号分析
根据调相波定义，载波信号的瞬时相位随调制信号线性变化，即 φp(t) = ωct+kpUΩmcosΩt (8-13)
式中， kp为与调相电路有关的比例常数，单位是rad／v 。令 Δφp(t) = kpUΩmcosΩt则表示瞬时相位中与调制信号成线性变化的部分，称为瞬时相位的相位偏移量，简称相移。用mp表示最大相移，则
m f u (t ) max k f Um (8-4)
Δωm表示瞬时角频率偏离中心频率的ωc最大值。习惯上把最大频偏Δωm称为频偏。
根据瞬时相位与瞬时角频率的关系可知，对式(8-3)积分可得调频波的瞬时相
位
f (t ) (t )dt f u (t ) dt ct f 0 u (t )dt 0 0 c
(8-7)
以上分析表明，在调频时，瞬时角频率的变化与调制信号成线性关系，瞬时相位的变化与调制信号积分成线性关系。将式（8-2）分别代入式（8-3）、（8-5）、（8-7）得瞬时角频率
(t ) c k f Um cos t c m cos t (8-8)
瞬时相位
(t ) ct
k f U m
sin t ct m f sin t
(8-9)
调频信号数学表达式
知识链接一
角度调制原理
uFM Ucm cos(ct m f sin t )
(8-10)
式中，
mf
k f U m

m f m F
(8-11)
为调频波的最大相移，又称调频指数。mf 值可大于1 。如图8-3所示，给出了调制信号、瞬时频偏、瞬时相偏、对应的波形图。

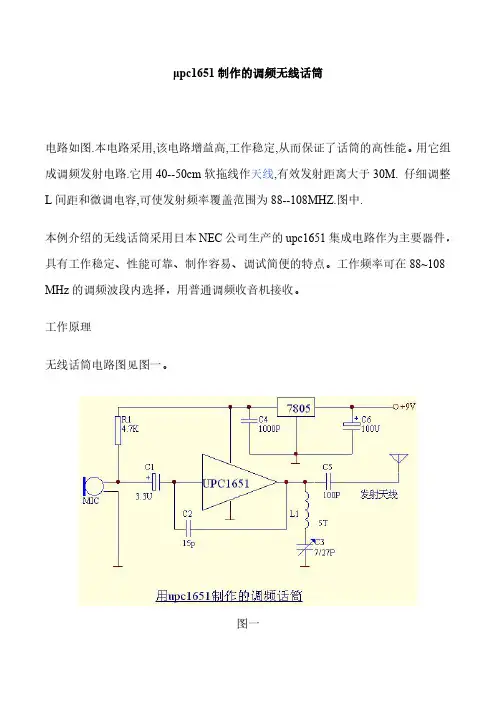

μpc1651制作的调频无线话筒

μpc1651制作的调频无线话筒电路如图.本电路采用,该电路增益高,工作稳定,从而保证了话筒的高性能。

用它组成调频发射电路.它用40--50cm软拖线作天线,有效发射距离大于30M.仔细调整L间距和微调电容,可使发射频率覆盖范围为88--108MHZ.图中.本例介绍的无线话筒采用日本NEC公司生产的upc1651集成电路作为主要器件，具有工作稳定、性能可靠、制作容易、调试简便的特点。

工作频率可在88~108 MHz的调频波段内选择，用普通调频收音机接收。

工作原理无线话筒电路图见图一。

图一电路的核心是由一块μPC1651集成电路构成的高频振荡器。

驻极体话筒MIC输出的音频信号，经C1耦合至μpc1651对高频振荡信号进行频率调制。

调频信号经C5耦合至天线发射出去。

μPC1651是一种高性能的超高频宽带低噪声放大集成电路，内含两级放大器，工作十分稳定可靠。

它仅有输入、输出、正、负电源4个引脚，在＋5V工作电源下，其静态电流为20mA左右。

为了进一步提高电路的频率稳定性，电路中采用了三端稳压集成电路7805对μP C1651进行稳压供电。

元器件选择R选用RTX一1/8W型碳膜电阻器。

C1、C6选用CD11-16V电解电容器；C2, C3,C4、C5选用CT1型高频瓷介电容器。

L用直径0.51mm漆包线在直径4mm圆柱上绕5圈脱胎而成。

天线用40--50cm软导线作天线，有效发射距离大于30米。

MIC选用CM一18W型高灵敏度驻极体话筒。

制作与调试第一步，检测整机静态电流。

将μPC1651的正电源端（第4脚）临时断开，万用表置“直流50mA挡”，串接在μPC1651供电回路测量其电流，应小于25mA。

否则应检查电路焊接有无错误、μPC1651是否不良。

第二步，调整发射频率。

电路中，L、C3谐振回路决定振荡发射频率，改变C3即可改变发射频率。

用无感小起子细心调节可调电容器C3，或改变L匝间的距离，使调频收音机能在无广播电台处稳定清晰地接收到无线话筒的信号即可。

无线调频话筒的设计与制作

无线调频话筒的设计与制作
方案论证
方案一:
方案二
设计制作无线话筒的方案很多。如图所示为设计总方案框图。通过话筒把声音转换成音频电信号经放大器放大后，采用调频调制的方式，由高频振荡器调制出高频调制信号，并由天线以电磁波的形式发射。
其发射信号频率在87~108MHz范围内，这正是调频收音机接收的范围。该调频范围调频台少，可避免电台的相互干扰，同时该频段外界其他干扰也较少，还可以直接用调频收音机作为接收机，以方便制作
原理图框
声音信号采集电路声音信号放大电路高频振荡调频电路高频功率放大电路
无线发射电路
电路图以及工作原理
图为调频无线话筒的具体原理图，该调频话筒，具有使用电压低、受话灵敏、制作简易的特点，能拾取距话筒3m以外的轻微讲话声；有效距离50m左右，可用作电话教学的无线话筒等。
外界声波通过话筒MIC转变为音频电压信号，经C1耦合至由VT1组成的微音放大电路放大后，经C2加至电容三点式高频振荡器振荡管 VT2基极，使其c-b结电容变化，振荡频率随之变化，实现频率调制。调制后的高频信号经C7耦合到发射天线ANT，并向外辐射。L1、C4为调谐回路，改变L1的匝数与间距可改变工作频率。 MIC选用小型驻极体话筒。三极管VT1用β>60的超高频管，如9018、 3DG56、3DG80等、C1、C2为电解电容，其余为高频瓷介电容。电阻均为1/8碳膜电阻。L1用0.4~0.6mm漆包线在圆珠笔芯上绕7~8圈脱胎而成。ANT采用0.5m长的软铜线作尾拖天线。
1u 1 1 1 1 1 1
2
实物正反面
仿真结果
位号名称规格数量 R1 电阻 10k 1 R2 电阻 82k 1 R3 电阻 12k 1 R4 电阻 15k 瓷片电容 10p C5 瓷片电容 20P C6 瓷片电容 12P T1 三极管 9018 T2 三极管 9013 MIC 话筒铜丝天线

调频(FM)无线话筒制作3例

300m FM无线话筒电路概述:这里向各位介绍的一部袖珍发射机,十分适合初学者,电路简单易制,造价低廉,输出功率不超过8mW,发射范围在房屋区可至300米左右,用一部普通的FM收音机接收,显示其灵敏度和清晰度俱佳,电路设计中最富挑战性的部份就是只用3V电源和半波天线便有如此的发射能力.电路的电流损耗少于5mA,用两枚干电池可连续工作80至100小时.电路在正常工作下非常稳定,频率漂移极小.测试:工作8小时之后,仍不需再校接收机.唯一影响输出频率是电池的状况,当电池老化时,频率有轻微改变.工作原理:从电路图可见,该电路分两级,一级音频放大器和一级RF振荡器.驻极体话筒内实际藏有一枚FET,如您喜欢的话,可视之为一级,FET将话筒前振膜之电容变化放大,这就是驻极休话筒很灵敏的原因.音频放大级乃由其射极晶休管Q1担任,增益20~50,将放大的讯号送往振荡级之基极.振荡级Q2工作于约88MHz,这频率是由振荡线圈(共5圈)和?47pF电容器调整的,该频率也决定于晶体管,18pF回输电容器及还有少数偏压元件,例如470Ω射极电阻和22K基极电阻.电源接通时,1nF基极电容器通过22K电阻逐渐充电,而18pF则经振荡线圈的470Ω电阻充电,但更加之快,47pF电容也充电(其两端虽仅得小的电压),线圈产生磁场.基极电压渐渐上升时,晶体管导通,并有效地将内阻并接在18pF两侧.当1nF电容充电至该极的工作电压时,就会发生好几个杂乱的周波,故我们假定讨论在靠近工作电压之时基极电压继续上升,18nF电容试图阻止射极用压的移动,到电容器内的能量耗尽及再不阻止射级移动之时,基一射极电压降低,晶体管截止,流人线圈的电流也停止,磁场衰溃.磁场衰溃,产生一个相反方向的电压,集极电压反过来从原本的2.9V上升至超过3V,并以相反方向47pF电容充电,这电压也影响到对18pF电容充电,及470Ω射极电阻上的电压降使到晶休管进入更深的截止.18pF电容充电时,射电压下跌,并跌到某一晶休管开始导通,电流流入线圈,与衰溃磁场对抗.线圈上之电压反转,形成集极电压下降,这个变化通过18pF电容传送到射极上,结果晶休管进入更深的导通,把18pF电容短路,周期再开始重复,故此,Q2在此形成一个振荡,产生88MHz的交流讯号.放大后之音频讯号经0.1uF电容溃入到Q2之基极,改变振荡频率,产生所需的FM电磁波.制作过程:现在将所有零件放在工作桌上,逐个零件分清楚其数值,然后分类按次序排列好,这佯做很有条理,避免焊错零件.锡线方面最好采用特细0.6lmm的树脂(松香)锡线,因其身细,焊接起来很快并易上锡, 15~20 W小型电烙铁已足够,使用前用海绵将烙铁咀抹干净,唯一须自制的是线圈,需用一段22号BS(Ф0.5mm)或24号BS(Фm.71mm)的漆包铜线或者包锡铜线,在3mm直径的线圈架上绕5圈,如在中型螺丝起子上绕亦可,然后将圈与圈之间分隔开的5.5mm左右.到最后调整频率的时候,就要接着将线圈前后压缩或者拉长,改变输出频率.如您的线圈用漆包线做的话,须把线的两头上的漆皮剥掉,然后上一点锡.电路调试:所有零件都焊接完毕后,最好先用肉眼检视一切焊接点,是否有假焊,或者焊料用得太多而造成与临近短路,彻底查清楚后,才可进行校准和测试性能,测试步骤是加一条短的天线(5~10cm长)于底板的A点上调谐－部FM收音机于整个波段上,寻找该信号.最好令发射机与收音机保持一定距离,以防止检拾到任何谐波或者侧波.如收音机未能检到载波,表示频率可能太低,将振荡线圈稍为拉长,及再次尝试.如果采用包锡铜线绕制线圈,注意圈与圈之间不应彼此碰到.如采用漆皮铜线,则须要知道圈的连通性,可用万用表之低阻挡去量度它,或者量度电路电流,应约4~6mA.一旦检到载波,话筒的负载电阻R1决定灵敏度,可将之减至10k或者加至47k,视所需求的灵敏度而定.要确定发射之频率完全远离开您本地任何FM广播电台,因为电台发出之信号强大.将线圈压缩,频率便降低;将之拉长,频率便上升,这样免用到微调电容,节省本机的造价,不过,如您喜欢亦可用微调电容.顺道一提, C4最好用一枚39pF陶瓷电容,将另一个10pF或22pF微调电容并于共上,这样可更仔细调整电路.用线圈调整很容易偏离FM波段.理论上,用感器也应调节至维持调谐电路的L/C比,但我们需要的范围很小,故并没有限制。

无线调频话筒设计

无线调频话筒设计引言：无线调频话筒是一种能够无线传输声音信号的设备，通过无线传输技术，实现了话筒与收音设备之间的无线连接。

无线调频话筒在舞台表演、会议演讲、体育解说等场景中广泛应用，具有灵活、便捷、高质量的特点。

本文将介绍无线调频话筒的设计原理、主要组成部分和工作原理。

设计原理：无线调频话筒的设计原理主要包括信号源、调频电路、发射电路和接收电路。

首先，信号源是话筒捕捉声音信号的部分，通过话筒的电容麦克风将声音转换为电信号。

然后，调频电路将电信号转换为调频信号，通过改变频率和幅度来实现对声音信号的调制。

接下来，发射电路将调频信号转化为无线电波信号，并通过天线进行无线传输。

最后，接收电路接收无线电波信号，并将其转换为电信号，通过放大、滤波等处理后，将信号送入音频输出设备。

主要组成部分：①话筒体：话筒体是无线调频话筒的外壳部分，用于保护内部电路和增加声音采集的灵敏度。

常见的话筒体材质有金属和塑料，内部装有电容麦克风和电路板。

②电容麦克风：电容麦克风是无线调频话筒捕捉声音信号的部分，它由电容和放大器组成，能够将声音信号转换为电信号。

电容麦克风具有高灵敏度、低噪声和平坦的频率响应等特点。

③调频电路：调频电路是无线调频话筒的核心部分，它将电信号转换为调频信号，通过调整频率和幅度来实现对声音信号的调制。

调频电路包括振荡器、调制器、放大器等组成部分。

④发射电路：发射电路将调频信号转化为无线电波信号，并通过天线进行无线传输。

发射电路包括射频放大器、混频器、功率放大器等组成部分。

⑤接收电路：接收电路接收无线电波信号，并将其转换为电信号，通过放大、滤波等处理后，将信号送入音频输出设备。

接收电路包括射频前置放大器、混频器、解调器等组成部分。

工作原理：无线调频话筒的工作原理主要是将声音信号转换为无线电信号，并通过无线传输技术传输到收音设备。

话筒内的电容麦克风将声音信号转换为电信号后，经过调频电路调制为调频信号。

然后，发射电路将调频信号转化为无线电波信号，并通过天线进行无线传输。

无线调频话筒

每套无线话筒由若干部袖珍发射机（可装在衣袋里，输出功率约0.01W）和一部集中接收机组成，每部袖珍发射机各有一个互不相同的工作频率，集中接收机可以同时接收各部袖珍发射机发出的不同工作频率的话音信号。

它适应于舞台讲台等场合。

调频无线话筒的制作及电路一个调频无线话筒和一台带有调频接收的收录机(或调频收音机)在一定的范围内就可以实现无线传输，这样在家里可以边走边唱卡拉ok．，还可以在大教室里辅助教师授课等。

本无线话筒电路设计合理、造型美观大方、传声距离可达20～30米、使用寿命长、经济实惠、耗电小。

非常适合广大青少年无线电爱好者装配使用。

一、电路的工作原理图1是wxh02型无线话筒的电路原理图。

该电路主要由驻极体话筒和一只高频三极管90l 8组成。

三极管vt外围元件l、c4、c5等外围元件组成高频振荡电路。

驻极体话筒BM 将声音信号变成电信号，通过电解电容C1耦合到vt的基极，对高频等幅振荡电压进行调制，经过调制的高频信号通过c6，由天线向外发射。

R3、R4是VT的直流偏置电阻，r4组成直流负反馈电路，使得vt的工作更加稳定。

l和c5决定振荡频率，f=1／2π，调整l 的匝数及间距可改变振荡频率。

R1为驻极体话筒的供电电阻。

二、元器件的选择三极管vt除可以使用9018外，还可以选用截止频率高的高频三极管，如3dg80等。

c2、c3、c4和c5应使用稳定性好的高频瓷介电容，尤其是c5一定要保证质量。

驻极体话筒采用优质的话筒。

振荡线圈l需自制，制作方法是在直径为φ5毫米的直柄钻花上用φ0.5毫米的漆包线平绕4圈后即成。

其它电阻采用图l所示的参数即可。

三、安装制作wxh02型无线话筒的印刷电路图见图2。

在安装制作前，请用万用表筛选一下各个元件的质量，有条件的话将各瓷片电容用电容表测量一下电容量，这样就万元一失了。

安装的先后顺序是电感线圈、电阻器、电容器、高频三极管、话筒和拨动开关、电池卡子。

将电阻器、电容器等元件分类集中安装的目的是减少差错和防止元件的丢失。

调频无线话筒的制作

无线调频话筒的原理
3）功率放大电路：电路由R7、VT3、C8、L2、 C9、R8组成，该部分电路为自偏压电路，无需给b极加偏置电压，高频信号由C7耦合经自偏压电阻R7加到b上放大，电路工作在 C类状态。L2和C8组成选频电路，使其谐振在前一级的工作频率上，C9为输出电容，输出高频信号。
ห้องสมุดไป่ตู้
无线调频话筒的制作
2. 天线安装：采用25mm长软线 3. 外壳制作：120mm线槽制成，壳的一端打10个
小孔作为拾音口
无线调频话筒的调试
检测电路是否起振
调试时，将万用表置直流50毫安档，测量整机电流，此时，短路L1，万用表指针应有明显摆动，说明电路已起振。如电路不起振，应检查电路板是否有虚焊、VT2、VT3的β值是否够大、电容是否完好，必要时适当调节R6、 R5的值，使电路起振。
调频无线话筒的制作
无线调频话筒的功能
• 能够在五十米范围内进行无线发射，语音清楚，有一定的抗干扰能力，代替无线话筒使用，与便携式电子调谐收音机配合使用，还能够作为简易助听器、无线耳机等使用。
无线调频话筒原理图
R1 10kohm
R3 4.7kohm
R2
C1 10uF
10kohm VT1
R5 68kohm
1）元件选择与自制选频回路的电感L需要自制，用直径
0.5mm的导线，在直径为5mm左右的骨架上绕制5圈，抽去骨架成为空心线圈，并适当拉长即可
无线调频话筒的制作
1）元件选择与自制
选频回路的电感L需要自制，用直径0.5mm的导线，在直径为5mm左右的骨架上绕制5圈，抽去骨架成为空心线圈，并适当拉长即可
C5 30pF
C3

简单的调频无线话筒制作详解

简单的调频无线话筒制作详解本文介绍的调频无线话筒具有工作稳定、声音清晰、简单易制、功耗较小的特点。

发射半径大于20m，使用一节5号电池，能连续工作较长时间。

一、电路工作原理调频无线话筒整机电路如图1所示，虽然电路十分简洁，仅用了10个元器件，但仍包括了音频电路和高频电路两部分。

1．音频接收放大电路。

由驻极体话筒BM、负载电阻R1和耦合电容C1等组成，其功能是拾取声音转换为电信号并进行音频放大。

驻极体话筒内部有一个场效应管作信号放大，因此拾音灵敏度较高，输出音频信号较大。

声音信号引起的驻极体话筒内部场效应管漏极电流的变化，通过负载电阻R1得到相应的电压信号，经耦合电容C1输出至高频振荡电路。

2．高频振荡调制电路。

由晶体管VT1和VT2、电阻R2、电感L、电容C2和C3等组成，其功能是产生高频载波并进行调制发射。

L与C2构成LC谐振回路，该回路具有选频作用，两个晶体管VT1、VT2的集电极与基极互相交叉连接，并与L、C2选频回路组成高频振荡器。

经C1耦合过来的音频信号加在VT1集电极(也就是VT2基极)，对高频振荡信号进行频率调制，调制后的调频信号经C3耦合至天线辐射出去。

发射频率取决于LC谐振回路谐振频率，调节L或C2的大小即可改变发射频率。

二、元器件选择与自制选频回路中的电感L需自行绕制，如图2所示，用直径0.5mm的漆包线，在直径5mm左右的骨架上绕制5圈，抽去骨架成为空心线圈，并适当拉长即可。

晶体管VT1、VT2选用9018或其他fT≥700 MHz的NPN型超高频管。

C2、C3选用高频瓷介电容器。

其他元器件无特殊要求。

三、制作可按以下步骤进行制作：1. 制作电路板。

整机电路安装在一块15mm x 55mm的小电路板上，如图3所示，用单面敷铜板制成，元器件可直接焊接在电路板铜箔面，因此电路板上不必钻孔。

2. 安装元器件各器件在电路板上的位置如图3所标示按图将除驻极体话筒外的各元器件焊入电路板铜箔面的相应位置。

自制简易调频无线话筒+电路图+详解

自制无线话筒-电路图-制作过程全解本文转载于/hamradio/20081029/134.html本人前后成功制作过四种电路的调频无线话筒，距离从 20米到五面米不等。

这篇文章介绍的是本人初一时制作的第一款调频无线话筒，元器件少，易于调试是这款电路的最大特点，有效距离 20米左右。

读此文章后略觉有些不妥之处，对此进行少量修改红字部分，本意并非不尊重原作者，只是怕读者多走弯路，不敬之处还请谅解。

本文介绍一种简单的无线话筒。

可在调频广播波段实行无线发射。

本机可用于监听、信号转发和电化教学。

由于结构简单、装调容易，所以很适合初学者装置。

一、无线话筒的电路图和工作原理图1是调频无Array线话筒的电路图。

图1无线话筒的电路图驻极体话筒将声音转变为音频电流，加在由晶体管V、线圈L和电容器Ｃ1组成的高频振荡器上，形成调频信号由天线发射到空间。

在10米范围内，由具有调频广播波段（FM波段）的收音机接收，经扬声器还原成的声音，实现声音的无线传播。

二、元件的规格和检测方法本机结构简单，包括电池在内，一共才有8只元件。

C1为10PF瓷片电容器Ｃ2为10uＦ电解电容器Ｒ为lk 1／8Ｗ碳膜电阻k为拨动开关V为高频三极管9018（这个三极管选择十分重要一定要选高频的，9018为超高频三极管频率可达1G 此外也可选8050功率大些想提高发射距离时可考虑，但静噪方面不如9018小）ＢＭ为小型驻极体话筒 L为空心线圈。

1.发射极(e)2. 基极(b)3.集电极(c)驻极体话筒灵敏度越高，无线话筒的效果越好。

它的外形和测试方法见图2，对话筒吹气时，万用表指针摆动越大，驻极体话筒越灵敏。

图 2 驻极体话筒检测L 是空心电感线圈。

用直径 0．5毫米的漆包线在元珠笔芯上密绕 10圈（12圈）。

用小刀将线圈两端刮去漆皮后镀锡，可点上一些石蜡油固定线圈然后抽出元珠笔芯，形成空心线圈（如图 3）。

三、焊接电路图 4是调频无线话筒的印刷电路图。

调频无线话筒制作(张伟乾)

调频无线话筒制作罗定市技工学校钟伟成摘要：随着数字技术的广泛使用，无线话筒在日常生活中的应用越来越多，无线话筒系统在广播、电影、戏剧和舞台制作以及公司、宗教和教育场所都是一个重要的组成部分。

功率无线话筒实际上就是一台小功率的无线电高频发射机，因其具有体积小、重量轻、电路简单，成本低、无电缆传送等特点，因而得到了灵活广泛的应用。

简易无线话筒的设计与实现结合了高频电子技术、电子线路设计、模拟电子技术等知识点，设计及实现这个实用性很强的课题，既可以在实践中巩固许多知识点，又可以根据自己的兴趣开发新功能，从而学习到新的知识点。

关键字：无线调频话筒原理，电子线路设计，电路调试概述：这个课题设计是针对我校中技电子应用技术班的学生设计的，因为班上的学生都是初学者，电子技术基础比较差，要学生自己动手从头到尾设计一个电路是不现实的。

所以这次课题设计是根据刚上完的晶体管课程设计的，而且设计结构简单、装调容易，主要考查学生对电路的理解和线路分布，元器件分布及安装，元器件焊接技术。

电路图设计和元器件排版的PCB图已经给出了例子，这是一个很适合初学者的装置。

学习比较好的同学可以尝试自己设计。

电子技术的实践性极强，通过组装、调试制作套件是快速入门的好办法，将制作套件的全过程用文字、图片等形式展现出来，最大限度的提高制作的成功率，并且在制作的过程中穿插一些基本的元件知识，帮助初学者完成制作。

这次学习的是一套比较典型的调频话筒制作套件，其中包括了制作调频话筒所用到的全部器件。

作为初学者可以通过制作套件学到一些相关知识，特别是学生，理论知识已经有了一点，可是动起手来就是另外一回事。

所以要求每个学生都要动手操作。

一、无线话筒简介无线话筒简单地说，它就是一种通过无线电波或其它的方式传输声音的设备。

这种设备或电路就其原理而言，在很多产品中以各种形式或名称存在着。

电路板上的电子元件话筒（咪头）先将自然界的声音信号变成音频电信号，这个电信号会去调制电子振荡器产生的高频信号。

调频无线话筒设计

调频无线话筒设计
调频无线话筒是一种无线电传输设备，用于将话筒的声音信号无线传输到接收器，以便实现无线话筒的使用。

下面是调频无线话筒设计的一般步骤：
1. 选型：选择适合需求的调频无线话筒芯片或模块。

考虑其功率、频率范围、传输距离等参数。

2. 电路设计：设计无线话筒的电路板，包括话筒信号输入电路、调频射频信号传输电路、电源电路等。

3. 射频设计：设计射频模块，包括天线设计、射频功率放大器、射频滤波器等。

确保射频信号稳定、传输距离远。

1
4. 频率调制：采用合适的调频技术，如频率调制、相位调制等，将
话筒信号调制到射频信号中。

5. 麦克风选择：选择适合的麦克风，根据应用需求选择动圈麦克风、电容麦克风等。

6. 电源管理：设计供电电路，包括电池管理电路、充电保护电路等，保证无线话筒的稳定供电。

7. 效果处理：根据需要，可以在电路中加入一些信号处理电路，如
音效处理、噪声抑制等。

8. PCB设计：将电路设计成PCB板，进行布线和排布，确保信号传
输的稳定性和可靠性。

2
9. 调试和测试：对设计完成的调频无线话筒进行系统调试和测试，验证其性能和功能。

以上是调频无线话筒设计的一般步骤，具体的设计过程需要根据实际情况来确定。

3。

15V调频无线话筒电路制作

15V调频无线话筒电路制作
一、实验目的
1．熟悉调频无线话筒电路。

2.学会实际电路的安装与调试。

二、仪器设备
1．双踪示波器2.信号发生器3.数字万用表
三、预习要求
1．了解并分析电路原理，熟悉各元件在电路中的作用。

2．画出电路的接线图。

四、工作原理
调频无线话筒，具有使用电压低，受话灵敏、制作筒易的特点，能拾取距话筒3米以外的轻微讲话声；有效传输距离50米左右。

适用于中、小会议及教室，电路如图下所示。

外界声波通过话筒MIC转变为音频电压信号，经C1耦合至VT1组成的微音放大电路后，经C2加至电容三点式高频振荡管VT2基极，使其c—b结电容变化，振荡频率随之变化，实现频率调制。

调制后的高频信号经C7耦合到发射天线ANT，并向外辐射。

Ll、C4为调谐回路，改变L1的匝数与间距，可改变工作频率。

电路装成后，先调试整机电流，正常值为2.5mA左右，将线圈L1短路，电流增至3.5mA左右，则表明振荡电路已起振。

打开调频接收机并开大音量，转动调谐旋钮，找到某一噪声被完全抑制的频点，同时要听到话筒回授的啸叫声；若无回授啸叫，应检查音放电路故障。

如果本机与当地
广播频率相重，可相应拨动L1的间距避开。

最后适当调整电阻R1阻值的大小，使话筒受话灵敏度最大且清晰，即可使用。

五、实验报告
整理实验数据及波形图。

(VT1、VT2各极电压以及极电集的波形)。

无线话筒制作

调频无线话筒制作套件一、电路原理图二、电路说明①MIC是驻极体话筒，有正负极之分，一般与外壳相通的是负极。

其作用是感应空气中声波的微弱振动，并输出跟声音变化规律一样的电信号。

②R1是驻极体话筒MIC的偏置电阻，有了这个电阻，话筒才能输出音频信号，这是因为MIC话筒内部本身有一级场效应管放大电路，以阻抗匹配和提高输出能力等。

话筒不需要灵敏度太高，否则容易出现声反馈，产生自激啸叫。

③C2是音频信号耦合电容，将话筒感应输出的声音电信号传递到下一级。

④C3是三极管Q的基极滤波电容，一方面滤除高频杂音，另一方面让Q的高频电位为0，对50MHz以上的高频电路来说，Q是一个共基极放大电路，这是最后能形成振荡的基础，因为振荡电路的基础条件就是必须具备一定的增益，再就是具备合适相位的反馈，一般是正反馈。

⑤R2是三极管Q的基极偏置电阻，给Q提供一个较小的基极电流，Q将会有一个较大的发射极电流通过R3。

由于R2、R3中的电流作用，会在各自电阻上产生压降并互相影响，结果会自动稳定在某一数值状态，这就是射极跟随器。

⑥R3是三极管Q的发射极电阻，起稳定直流工作点作用，并和C6组成高频信号负载电阻作用，也是整个高频振荡回路的一部分。

⑦C4和L组成并联谐振回路，起到调节振荡频率的作用，改变C4的容量、线圈L的直径、间距、匝数以及漆包线的粗细，均可改变发射频率。

⑧C7是高频信号输出耦合电容，目的是让高频信号变成无线电波幅射到天空中。

因此，天线最好竖直向上，长度最好等于无线电波频率波长或者整数倍，四周应该开阔，不要有金属物阻挡。

说明：波长等于频率的倒数，频率变化，波长也随之变化，天线的具体长度也与输出阻抗、天线粗细等有关，在业余条件下接一段电线就可以了。

如果追求最远的发射距离，可以自行多做这方面的尝试，本套件经过本公司技术人员试验，发射距离可轻松达到50米以上。

⑨C5是反馈电容，是电路起振的关键元件。

分析本电路的高频状态时，三极管Q集电极是输出，发射极是输入，输出信号通过C5加到输入端，产生强烈的正反馈，自然就产生振荡了，这就是电容三点式振荡电路。

三管调频无线话筒的制作

三管调频无线话筒的制作该话筒采用直接调频方式，中心频率为90MHz，发射功率约0.5W，最大频偏士50kHz，发射距离不小于50米。

电路方框图其方框图及原理图如图1、2所示。

驻极体话筒产生的音频信号作用于调制器T1的发射结作为调制电压。

该电压的大小直接改变着晶体管发射结的结电容，结电容作为回路参数的一部分，其fo约在45MHz左右，经过倍频使输出频率提高到90MHz 左右，该调频信号经高频功放放大后，由天线发射出去。

电路原理调制信号由话筒M(CRZ-22)经C1耦合至调制器的基极，R1为话筒M的负载电阻。

调制器由T1、R2、R3、C2、C3、C4、C6和L1组成共基极电容三点式振荡电路。

该电路由于基极接有C2，对高频是基极接地，对音频则是集电极接地(集电极经L1接电源)，集电结电容Cc实际上并联在振荡回路两端，因此，随音频信号变化，振荡频率也相应变化，从而获得调频信号。

电路特点1．调制器采用直接调频法，其频率稳定可靠。

2．采用驻极体电容式话筒。

该话筒内藏有一只场效应管组成射随器，其灵敏度较高，频响宽，采用此话筒可不加音频放大器即可得到幅度适当的调制电压。

3．各级均有调整元件，调试方便。

T1可调C3以改变频率，T2可调C7以得到倍频频率，T3可调C10以获得最大输出。

制作调试线路印刷板图如图3所示，印板尺寸可根据所需缩放。

晶体管、电阻、电容、话筒可按图2所给数据选用；电池可用9V 叠层电池；L1、L2、L3可用Φ0.33漆包线绕制，天线可用约20cm长的带皮软电线；K用钮子开关。

调试时按如下步骤进行1．检查焊接好的电路板，确保装接无误后．先测量一下正负电源之间的静态电阻有无短路或开路现象。

2．测总电流。

通电测量总电流约为50mA左右，用镊子短路T1的b、e极或短路C3，其电流应有明显变化，再短路T2和T3的b、e极亦应有较明显的变化。

3．测载频。

用超高频毫伏表测量T2的b极与地之间应有几伏特的高频电压，用数字频率计观测，凋整C3可调到45MHz 左右的载波频率。

[资料]微型调频无线话筒的制作

[资料]微型调频无线话筒的制作一.设计目的1.在实践中结合平时所学知识，更深入的了解各种电子元器件的基本工作原理和具体作用，自己设计一个电路，并实现其功能2.通过电子系统的制作，能够进一步了解和熟悉电子系统的结构.工作原理和使用方法，了解电路理论的实际作用，掌握电子系统的装配和调试工艺，提高我们的实际操作技能.3.通过实习，即分工又合作，培养团队精神二(设计要求.调研的实习.目的在于训练学生的调研技能，具体来讲通过该实习应该做到以下几点-1. 了解一般电子元件的大致市场价格.2. 能够根据调研目的确定调研的对象和内容.3. 能够设计有效而且简单实用的电子系统.4. 能自己对焊接电路进行排版并正确焊接.5. 能整理电子系统原理并进行简单的分析.6. 能根据原理图检查电路，发现焊接的错误所在.7. 能正确撰写实习报告音乐彩灯.三电路原理1 本电路主要由放大电路.脉冲分配电路和彩灯电路组成.2 放大电路可采用lM386芯片，脉冲分配电路采用4017，彩灯可用14个3种不同颜色的发光二极管.3 LM386是专为低损耗电源所设计的功率放大器.它的内建增益为20,透过pin 1和pin8脚位间电容的搭配,增益最高可达200.LM386可使用电池为供应电源,输入电压范围可由4V~12V,无作动时仅消耗4mA电流,且失真低.管脚图如下4 CD4017是5位Johnson计算器，具有10个译码输出端，CP，CR，INH输入端。

时钟输入端的斯密特触发器具有脉冲整形功能，对输入时钟脉冲上升和下降时间无限制。

INH为低电平时，计算器在时钟上升沿计数;反之，计数功能无效。

CR为高电平时，计数器清零。

Johnson计数器，提供了快速操作，2输入译码选通和无毛刺译码输出。

防锁选通，保证了正确的计数顺序。

译码输出一般为低电平，只有在对应时钟周期内保持高电平。

在每10个时钟输入周期CO信号完成一次进位，并用作多级计数链的下级脉动时钟。
