目录摘要 (1)1. 绪论 (1)2. 设计方案 (2)2.1 设计方案 (2)3.系统设计及元件选择 (2)3.1 驻极体话筒（音频收集及放大） (2)3.2 振荡以及调频发射 (3)3.3 系统总电路及原理 (6)4. 电路仿真 (6)5. 实物的制作与调试 (8)6.心得与体会 (10)参考文献 (11)附录 (12)摘要无线话筒它就是一种通过无线电波传输声音的设备。

焊制电路板上的电子元件话筒将自然界的声音信号变成音频电信号，然后去调制振荡器产生的高频信号。

最后，高频信号通过天线发射到空中，调频的信号设置在FM波段，这样就可以用收音机几首调试。

关键词：无线调频话筒、电路分析、仿真、实物调试1.绪论对于现在而言越来越多的产品都向无线过度，有线的东西越来越跟不上时代的发展，而对于话筒这种小范围的家用电器产品也不例外，无线话筒也越来越受到K 歌达人们以及电视主持人的爱好。

但针对目前市场上无线话筒鱼龙混杂，一般消费者消费又无法分别的现状，所以这次课程设计专门要设计一款无线话筒，明白其工作原理，以巩固刚学完的高频相关知识，同时提高电子制作的爱好。

2.设计方案2.1 设计方案设计无线话筒的方案很多，这里无线话筒就相当于一个小型的语音调频发射，它主要包括音频收集，音频放大，载波振荡，调制电路，还有天线发射几部分。

由于无线话筒并不需要很大的距离，所以功率放大的部分就不用加了，图2.1是大概的一个系统的总框图。

图2.1 系统框图3.系统设计及元件选择3.1 驻极体话筒（音频收集及放大）我们需要做的是一个无线话筒，则音频信号的收集是必不可少的。

由于一般的音频信号转化成电信号很微弱，那就要考虑到放大的问题，这样才能使电路更灵敏。

但是我们为了简化电路，这里就采用了驻极体话筒，驻极体话筒具有体积小、结构简单、电声性能好、价格低的特点，被广泛用于盒式录音机、无线话筒及声控等电路中。

图3.1为驻极体话筒的外形，内部，以及电路符号。

调频无线话筒的制作

调频无线话筒的制作
1.选购合适的无线收发器：选择适合自己使用需求的无线收发器，考虑频率范围、功率、灵敏度等因素。

2.选择合适的麦克风：根据自己需要的声音效果和使用场景，选择合适的有源或无源麦克风。

3.连接麦克风和无线收发器：使用音频线将麦克风和无线收发器连接起来，确保连接稳固。

4.安装天线：将无线收发器的天线安装好，确保天线与无线收发器之间的连接牢固。

5.设定频率和信道：根据无线收发器的操作说明，将无线收发器设定到合适的频率和信道。

6.测试无线传输效果：使用设备提供的耳机或扬声器，测试无线传输效果是否正常。

同时，也要测试无线传输的范围和稳定性。

7.进行必要的调整：根据测试结果，对无线收发器的参数进行必要的调整，以获得最佳的无线传输效果。

8.固定和保护设备：确保无线收发器和麦克风的固定，避免在使用过程中发生松动或摔落。

同时，注意保护设备，避免受到撞击和水分侵害。

9.定期维护和保养：定期检查设备工作状况，及时更换电池、修复损坏的线缆等，以保证设备的正常运作。

总之，制作调频无线话筒需要选择合适的无线收发器和麦克风，并进行连接、设定频率和信道，进行无线传输效果测试和必要的调整，最后固定和保护设备，并定期进行维护和保养。

制作一个高质量的调频无线话筒
需要技术和细心的操作，但随着技术的进步和设备的普及，现在已经有许多成品调频无线话筒可供购买和使用。

简易调频无线话筒的设计与制作

天津大学网络教育学院专科毕业论文题目：简易调频无线话筒的设计与制作完成期限：2016年1月8日至 2016年4月20日学习中心：嘉兴专业名称：电气自动化技术学生姓名：兰启发学生学号：************指导教师：***调频无线话筒设计第1章绪论信息传输是人类社会生活的重要内容。

从古代的烽火到近代的旗语，都是人们寻求快速远距离通信的手段。

直到19世纪电磁学的理论与实践已有坚实的基础后，人们开始寻求用电磁能量传送信息的方法。

通信（Communication)作为电信（Telecommunication) 是从19世纪30年度开始的。

面向21世纪的无线通信，无线通信的系统组成、信道特性、调制与编码、接入技术、网络技术、抗衰落与抗干扰技术以及无线通信的新技术和新应用的发展更是一日千里，简易无线发射网络。

正是这些电路的基础，设计与调试发射电路能使我们快速步入电子设计的大门。

几乎每个电子爱好者都有利用无线电的雄心壮志，不论遥控一架飞机或者与外界通讯，都表达他们发射的期望讯号。

这介绍的一部发射机，十分适用初学者，造价低廉，输出功率不超过5－8mW，发射范围在房屋区可至300米左右，显示其灵敏度和清晰度俱佳，电路设计中最富挑战性的部份就是只需用3V电源和半波天线便有如此的发射能力。

另外，由于电路需要的零件十分之少，故可将之安放在一个火柴盒（比国内－般火柴盒大一些）里，作为窃听器，可谓神不知、鬼不觉，不过，并非限于这方面用途上，可将之安置在婴孩房、闸门或走廊通道，监视实际情况，此外亦可当作为夜间保安装置。

电路之电流损耗少于5mA，用两枚干电池可连续工作80至100小时之间。

电路在正常工作下非常稳定，频率漂移极小，测试：工作8小时之后，仍不需再校接收机。

唯一影响输出频率是电池的状况，当电池老化时，频率有轻微改变。

通过此设计，学习有关FM发送，可了解其优越的地方，特别它产生无噪声的极高质讯号，即使利用低功率发送，也很容易取得良好的范围。

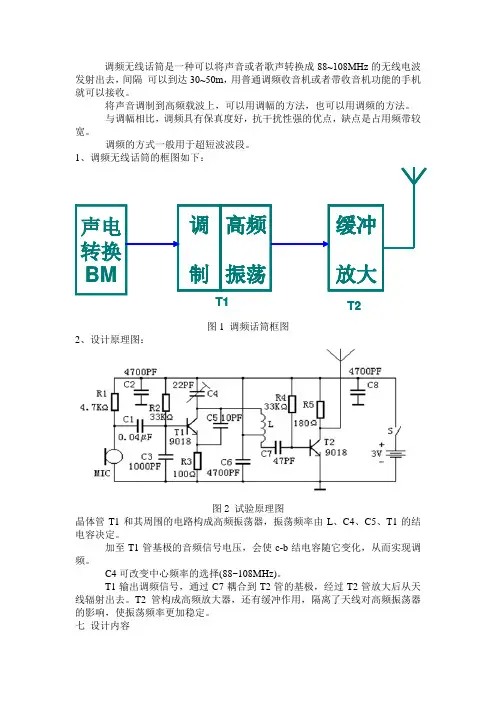

调频无线话筒是一种可以将声音或者歌声转换成88

调频无线话筒是一种可以将声音或者歌声转换成88~108MHz的无线电波发射出去，间隔可以到达30~50m，用普通调频收音机或者带收音机功能的手机就可以接收。

将声音调制到高频载波上，可以用调幅的方法，也可以用调频的方法。

与调幅相比，调频具有保真度好，抗干扰性强的优点，缺点是占用频带较宽。

调频的方式一般用于超短波波段。

1、调频无线话筒的框图如下：T2图1 调频话筒框图2、设计原理图：图2 试验原理图晶体管T1和其周围的电路构成高频振荡器，振荡频率由L、C4、C5、T1的结电容决定。

加至T1管基极的音频信号电压，会使c-b结电容随它变化，从而实现调频。

C4可改变中心频率的选择(88~108MHz)。

T1输出调频信号，通过C7耦合到T2管的基极，经过T2管放大后从天线辐射出去。

T2管构成高频放大器，还有缓冲作用，隔离了天线对高频振荡器的影响，使振荡频率更加稳定。

七设计内容1，protel设计（1）电路原理图设计。

按设计原理图进展电路原理图的绘制。

如图3示。

（2）元件及元件封装图4 电感封装〔DIANGAN〕〔4〕pcb板设计。

2，印刷电路板的转印、腐蚀及打孔、上保护层。

3，焊接元器件。

按pcb板图进展元件的焊接。

其中绕制电感规格：直径，匝数14匝，长14mm。

绕制电感用外表镀绝缘漆的漆包线。

4，调试（1）找谐振点。

将天线接至示波器，电路通电后可观察到有正弦波。

该正弦波是由T1管振荡，作为载波。

调整变电容C4，使得波形有最大幅值。

并记下谐振频率。

（2）调频。

将收音机调至谐振频率。

并通过mic测试发射机，进展频率细调，使收音机承受到声音最明晰。

测试得谐振频率为。

（3）发射机工作间隔的测量。

将发射机固定在一段，并不停讲话。

收音机不断远离发射机，直到听到的声音模糊不清。

测量此时发射机和收音机之间的间隔。

测量间隔得发射机工作间隔为30m。

设计中的问题及解决方法、本卷须知1，元件封装设计时容易将KEEPOUT层的边界限漏画。

高频电子技术任务8 调频无线话筒的制作

图8-3
调频信号的波形图
知识链接一
角度调制原理
二、调相信号分析
根据调相波定义，载波信号的瞬时相位随调制信号线性变化，即 φp(t) = ωct+kpUΩmcosΩt (8-13)
式中， kp为与调相电路有关的比例常数，单位是rad／v 。令 Δφp(t) = kpUΩmcosΩt则表示瞬时相位中与调制信号成线性变化的部分，称为瞬时相位的相位偏移量，简称相移。用mp表示最大相移，则
m f u (t ) max k f Um (8-4)
Δωm表示瞬时角频率偏离中心频率的ωc最大值。习惯上把最大频偏Δωm称为频偏。
根据瞬时相位与瞬时角频率的关系可知，对式(8-3)积分可得调频波的瞬时相
位
f (t ) (t )dt f u (t ) dt ct f 0 u (t )dt 0 0 c
(8-7)
以上分析表明，在调频时，瞬时角频率的变化与调制信号成线性关系，瞬时相位的变化与调制信号积分成线性关系。将式（8-2）分别代入式（8-3）、（8-5）、（8-7）得瞬时角频率
(t ) c k f Um cos t c m cos t (8-8)
瞬时相位
(t ) ct
k f U m
sin t ct m f sin t
(8-9)
调频信号数学表达式
知识链接一
角度调制原理
uFM Ucm cos(ct m f sin t )
(8-10)
式中，
mf
k f U m

m f m F
(8-11)
为调频波的最大相移，又称调频指数。mf 值可大于1 。如图8-3所示，给出了调制信号、瞬时频偏、瞬时相偏、对应的波形图。

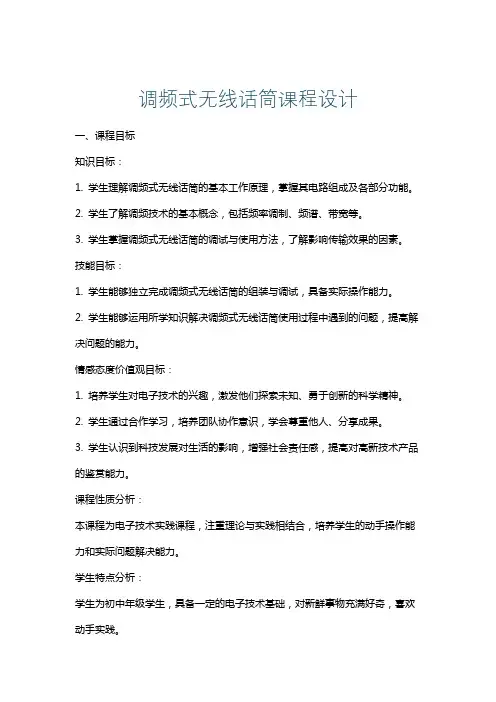

调频式无线话筒课程设计

调频式无线话筒课程设计一、课程目标知识目标：1. 学生理解调频式无线话筒的基本工作原理，掌握其电路组成及各部分功能。

2. 学生了解调频技术的基本概念，包括频率调制、频谱、带宽等。

3. 学生掌握调频式无线话筒的调试与使用方法，了解影响传输效果的因素。

技能目标：1. 学生能够独立完成调频式无线话筒的组装与调试，具备实际操作能力。

2. 学生能够运用所学知识解决调频式无线话筒使用过程中遇到的问题，提高解决问题的能力。

情感态度价值观目标：1. 培养学生对电子技术的兴趣，激发他们探索未知、勇于创新的科学精神。

2. 学生通过合作学习，培养团队协作意识，学会尊重他人、分享成果。

3. 学生认识到科技发展对生活的影响，增强社会责任感，提高对高新技术产品的鉴赏能力。

课程性质分析：本课程为电子技术实践课程，注重理论与实践相结合，培养学生的动手操作能力和实际问题解决能力。

学生特点分析：学生为初中年级学生，具备一定的电子技术基础，对新鲜事物充满好奇，喜欢动手实践。

教学要求：1. 结合学生特点，注重启发式教学，引导学生主动探究。

2. 强调实践操作，培养学生动手能力，提高学习效果。

3. 关注学生个体差异，因材施教，使每位学生都能在课程中收获成长。

二、教学内容1. 调频式无线话筒原理介绍：- 无线话筒概述- 调频技术基本概念- 调频式无线话筒工作原理2. 调频式无线话筒电路组成与功能：- 发射电路与接收电路- 拾音器、调制器、功率放大器等功能部件- 天线、接收器、解调器等组件3. 调频式无线话筒的调试与使用：- 调试方法及步骤- 使用注意事项- 影响传输效果的因素4. 实践操作：- 调频式无线话筒组装- 调试与优化- 故障分析与排除5. 教学内容的安排与进度：- 第一课时：无线话筒概述、调频技术基本概念- 第二课时：调频式无线话筒工作原理、电路组成与功能- 第三课时：调频式无线话筒的调试与使用、实践操作教材关联内容：- 第四章第三节：调频技术- 第四章第四节：无线通信技术- 第五章第二节：音频信号处理教学内容确保科学性和系统性，结合实践操作，使学生能够更好地理解和掌握调频式无线话筒的相关知识。
