一种磁力泵用磁性复合过滤装置_CN209523922U

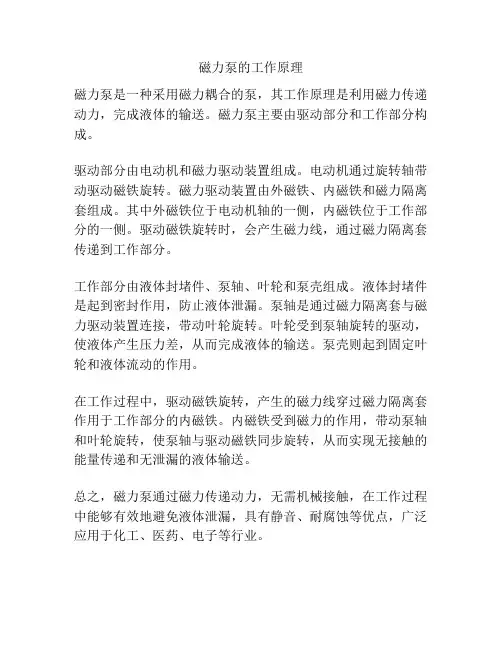

磁力泵的工作原理
磁力泵的工作原理
磁力泵是一种采用磁力耦合的泵，其工作原理是利用磁力传递动力，完成液体的输送。
磁力泵主要由驱动部分和工作部分构成。
驱动部分由电动机和磁力驱动装置组成。
电动机通过旋转轴带动驱动磁铁旋转。
磁力驱动装置由外磁铁、内磁铁和磁力隔离套组成。
其中外磁铁位于电动机轴的一侧，内磁铁位于工作部分的一侧。
驱动磁铁旋转时，会产生磁力线，通过磁力隔离套传递到工作部分。
工作部分由液体封堵件、泵轴、叶轮和泵壳组成。
液体封堵件是起到密封作用，防止液体泄漏。
泵轴是通过磁力隔离套与磁力驱动装置连接，带动叶轮旋转。
叶轮受到泵轴旋转的驱动，使液体产生压力差，从而完成液体的输送。
泵壳则起到固定叶轮和液体流动的作用。
在工作过程中，驱动磁铁旋转，产生的磁力线穿过磁力隔离套作用于工作部分的内磁铁。
内磁铁受到磁力的作用，带动泵轴和叶轮旋转，使泵轴与驱动磁铁同步旋转，从而实现无接触的能量传递和无泄漏的液体输送。
总之，磁力泵通过磁力传递动力，无需机械接触，在工作过程中能够有效地避免液体泄漏，具有静音、耐腐蚀等优点，广泛应用于化工、医药、电子等行业。
一种磁性过滤装置[实用新型专利]
![一种磁性过滤装置[实用新型专利]](https://img.taocdn.com/s3/m/bd19eab9ad02de80d5d84039.png)
专利名称：一种磁性过滤装置专利类型：实用新型专利
发明人：张华
申请号：CN201721277112.7申请日：20170930
公开号：CN207294229U
公开日：
20180501
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种磁性过滤装置，其包括滤框、安装于滤框的顶部开口的初级滤网及安装于所述初级滤网与所述滤框之间的磁力装置，所述滤框的底壁包括两块相互连接的金属板，两块所述金属板的连接处内凹于所述滤框的内腔。
在本实用新型中，滤框可以安装于排水口中，滤框顶部的初级滤网对水进行过滤，可以将较大的杂质停留在初级滤网的上方，而设于初级滤网及磁力装置之间的磁力装置可以对水中细小的金属杂质进行吸附，从而进一步减少了水中的金属杂质，净化了水质。
申请人：德阳市耀群机电配套有限公司
地址：618000 四川省德阳市旌阳区高新技术产业园区天武路1号
国籍：CN
代理机构：北京超凡志成知识产权代理事务所(普通合伙)
代理人：孙辉
更多信息请下载全文后查看。
一种磁铁过滤装置[实用新型专利]
![一种磁铁过滤装置[实用新型专利]](https://img.taocdn.com/s3/m/0bc6b8b877232f60dccca19d.png)
专利名称：一种磁铁过滤装置专利类型：实用新型专利
发明人：马国,吴赛舟,孙晓辉申请号：CN201721700839.1申请日：20171208
公开号：CN207533397U
公开日：
20180626
专利内容由知识产权出版社提供
摘要：本实用新型涉及原料杂质过滤技术领域，公开了一种磁铁过滤装置，所述装置包括第一封板、第二封板和多根磁铁棒，所述第一封板和第二封板相对设置，所述第一封板上设置有多个第一安装孔，所述第二封板上设置有多个第二安装孔，所述第一安装孔和第二安装孔一一对应设置，每根磁铁棒均一端设置在第一安装孔内，另一端设置在第二安装孔内。
解决了现有技术中粉料在投料过程中与磁铁棒接触面积小，磁铁棒安装数量受限以及除铁效果差、不便于清扫等问题。
申请人：浙江衡远新能源科技有限公司,山东衡远新能源科技有限公司
地址：321017 浙江省金华市婺城区西关街道永康街697号亚泰孵化基地206室
国籍：CN
代理机构：广州三环专利商标代理有限公司
更多信息请下载全文后查看。
磁性过滤器[发明专利]
![磁性过滤器[发明专利]](https://img.taocdn.com/s3/m/65cdea6d83d049649a6658c1.png)
专利名称：磁性过滤器专利类型：发明专利
发明人：张志华
申请号：CN93105107.X 申请日：19930504
公开号：CN1094654A 公开日：
19941109
专利内容由知识产权出版社提供
摘要：本发明属于流体的过滤装置，特别适用于滤除油 田注水系统自注水泵到井口二次污染产生的悬浮物， 如水垢、硫化亚铁、氧化铁和细菌代谢物等各种机械 杂质。
其滤芯是由磁场将不锈钢短纤维吸附在过流 截面内构成，过滤精度可调换不同直径的钢纤维控 制。
其优点是，反冲洗时可旋转手轮通过磁极组件使 钢纤维之间互相错动，同时孔隙增大排污更干净，可 恢复原先孔隙度，因此，滤芯不消耗。
由于滤芯处磁 场强梯度大，所以它同时是高效流体磁化器。
真正适 用于油田注水井口过滤，更好地保护油层。
申请人：张志华
地址：071000 河北省保定市五四东路军学胡同9号地商校舍2-102
国籍：CN
更多信息请下载全文后查看。
一种磁性过滤器
专利名称：一种磁性过滤器专利类型：实用新型专利
发明人：宋玉良,康效亮,聂久隆申请号：CN202120819815.8申请日：20210421
公开号：CN215609862U
公开日：
20220125
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种磁性过滤器，属于过滤设备技术领域。
该磁性过滤器包括缸体总成、多个磁棒和阻流隔板，其中，缸体总成包括过滤腔室、进油口和出油口，进油口和出油口均与过滤腔室连通，进油口和出油口沿第一方向错开布置；多个磁棒均连接于缸体总成上，每个磁棒均沿第一方向延伸设置；阻流隔板设置于过滤腔室内，且位于进油口和出油口之间，多个磁棒均穿设于阻流隔板上的第一磁棒通孔，阻流隔板上还开设有通油孔。
该磁性过滤器的过滤效果好，提高了液压系统中油液的清洁度，延长了液压元件的使用寿命。
申请人：潍柴动力股份有限公司,潍柴动力(青州)传控技术有限公司
地址：261061 山东省潍坊市高新技术产业开发区福寿东街197号甲
国籍：CN
代理机构：北京品源专利代理有限公司
代理人：胡彬
更多信息请下载全文后查看。
【CN209522722U】锅炉磁性过滤装置【专利】
1/4 页
锅炉磁性过滤装置
技术领域 [0001] 本实用新型涉及采暖水循环系统，具体涉及一种锅炉磁性过滤装置。
背景技术 [0002] 在暖气施工过程中，锅炉设备、分集水器等金属设备，不可避免的就会在供暖管中 流下金属屑，久而久之极容易对锅炉和供暖管造成损坏。另一方面，水采暖系统使用加热循 环水方式供给热量，而一般是直接引进自来水，在加热的环节中容易出现水垢杂质，导致管 路系统堵塞，也会严重影响锅炉的使用寿命。
9 .根据权利要求1所述的锅炉磁性过滤装置，其特征在于：所述输水管道（2）为硅烷交 联聚乙烯管。
10 .根据权利要求1所述的锅炉磁性过滤装置，其特征在于：所述磁性螺丝尖端位于水 流通道的部分套有柱形滤网 ，所述柱形滤网的一侧开口 ，该开口 朝向阀门（3）进水方向。
2
CN 209522722 U
说 明 书
2 .根据权利要求1所述的锅炉磁性过滤装置，其特征在于：所述第三通孔（33）的孔口相 较于第一通孔（31）和第二通孔（32）的水平高度更低。
3 .根据权利要求1所述的锅炉磁性过滤装置 ，其特征在于 ：输水管道（2）从第二通孔 （32）连接并水平延伸至墙面（4），并通过弯头（5）向下弯折，所述弯头（5）通过固定模板（6） 固定安装墙面（4）所开的槽内 ，在所述输水管道（2）伸入墙面（4）处 ，设置有定位盖板（7），所 述定位盖板（7）的尺寸大于墙面（4）所开槽的尺寸。
( 19 )中华人民 共和国国家知识产权局
( 12ห้องสมุดไป่ตู้)实 用新型专利
(21)申请号 201920182906 .8
(22)申请日 2019 .02 .01
(73)专利权人 成都埃斯嘉暖通设备有限公司 地址 610000 四川省成都市武侯区机九路 156号
【CN209934628U】一种具有过滤功能的磁力搅拌器【专利】
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920436838.3(22)申请日 2019.04.02(73)专利权人 天津可喜涂料有限公司地址 300356 天津市津南区八里台泰达（津南）微电子工业区(72)发明人 金铉颖 (74)专利代理机构 天津市新天方专利代理有限责任公司 12104代理人 张永芬(51)Int.Cl.B01F 13/08(2006.01)B01F 15/06(2006.01)B01F 15/00(2006.01)(54)实用新型名称一种具有过滤功能的磁力搅拌器(57)摘要本实用新型是一种具有过滤功能的磁力搅拌器，包括底座和磁子，本实用新型可以对搅拌容器底部加热的同时对搅拌容器侧壁加热，加热速度快，本实用新型便于装拆和检修，具有过滤功能。
此外，端盖的圆台形结构可以防止搅拌过程中液体飞溅，且飞溅到端盖上的液体可以回流到搅拌容器内。
权利要求书1页 说明书2页 附图1页CN 209934628 U 2020.01.14C N 209934628U权 利 要 求 书1/1页CN 209934628 U1.一种具有过滤功能的磁力搅拌器，包括底座(1)和磁子(5)，其特征在于，底座(1)为带有圆柱形凹槽的圆柱体，底座(1)凹槽中心位置设有竖直的电动机(2)，电动机(2)输出轴上装配有磁铁支架(3)，磁铁支架(3)上设有与磁子(5)配合的磁铁(4)，磁铁(4)上方设有搅拌容器(6)，磁子(5)位于搅拌容器(6)底部中心位置，搅拌容器(6)的上端口向外弯折形成翻边部(7)，翻边部(7)下表面与底座(1)顶面贴合，翻边部(7)上表面设有环形凹槽，搅拌容器(6)下部位于底座(1)凹槽中部，底座(1)凹槽底部设有环形支撑架(8)，支撑架(8)顶部设有环形加热板(9)，加热板(9)顶面与搅拌容器(6)下底面贴合，底座(1)凹槽上部内壁设有若干竖直的绕底座(1)中心轴圆周分布的加热凹槽，且加热凹槽内设有电加热棒(10)，搅拌容器(6)上端扣合有外形为圆台形的端盖(11)，端盖(11)下端设有与环形凹槽相匹配的环形凸块(12)，端盖(11)内壁设有玻璃层(13)，玻璃层(13)下端向下延长，且玻璃层(13)延长部分伸进搅拌容器(6)内且与搅拌容器(6)内壁贴合，端盖(11)顶面设有若干竖直的电动伸缩杆(14)，电动伸缩杆(14)的伸缩端连有连接板(15)，连接板(15)底面连有连接杆(16)，连接杆(16)的下端从端盖(11)穿过伸入到搅拌容器(6)内，搅拌容器(6)内设有过滤网(17)，过滤网(17)与连接杆(16)连接，过滤网(17)位于磁子(5)上方，且过滤网(17)侧壁与搅拌容器(6)内壁贴合，端盖(11)上部一侧设有入料口(18)。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
(51)Int .Cl . F04D 29/70(2006 .01)
(10)授权公告号 CN 209523922 U (45)授权公告日 2019.10.22
( 54 )实用新型名称 一种磁力泵用磁性复合过滤装置
( 57 )摘要 本实用新型涉及磁力泵技术领域，尤其涉及
一种磁力泵用磁性复合过滤装置 ,解决了现有技 术中的过滤器中安装的磁棒和过滤网 ，不易拆 卸 ，降 低了过滤器的 使 用周期的问 题 ，包括过滤 壳 ，所述过滤壳上通过旋转杆连接有壳盖，所述 过滤壳的一端开设通孔法兰固定有进水管，且所 述过滤壳的另一端开设通孔法兰固定有出水管， 所述过滤壳靠近所述进水管的内部螺栓固定有 第二固定块，所述第二固定块的上端卡接安装有 第二安装板，所述第二安装板的内部通过固定杆 限位安装有筛网 ，通过过滤装置的设置，对杂质 水中的铁磁性杂质起到被磁棒吸附截留的作用， 对杂质水中可以对磁力泵运转产生影响的杂质， 进行吸附过滤，保证了磁力泵的正常运转。
实用新型内容 [0004] 本实用新型的目的是为了解决现有技术中存在的过滤器中安装的磁棒和过滤网， 不易拆卸，降低了过滤器的使用周期的缺点，而提出的一种磁力泵用磁性复合过滤装置。 [0005] 为了实现上述目的，本实用新型采用了如下技术方案： [0006] 一种磁力泵用磁性复合过滤装置，包括过滤壳、壳盖、进水管、出水管、过滤网、筛 网 和磁棒 ，所述过滤壳上通过旋转杆连接有壳盖 ，所述过滤壳的 一端开设通孔法兰固定有 进水管 ，且所述过滤壳的 另一端开设通孔法兰固定有出水管 ，所述过滤壳靠近所述进水管 的内部螺栓固定有第二固定块 ，所述第二固定块的 上端卡接安装有第二安装板 ，所述第二 安装板的内部通过固定杆限位安装有筛网； [0007] 所述过滤壳的内部螺栓固定有第二固定块，且第二固定块的上侧卡接安装有第一 安装板 ，所述第一安装板内通过安装架设置有磁棒 ，所述过滤壳靠近所述出水管的内部设 置有过滤网。 [0008] 优选的，所述出水管的内壁通过螺栓固定有承接块，且承接块的侧壁设置有外螺 纹 ，承接块的 侧壁螺纹连接有转动壳 ，转动壳的 侧壁开设有安装孔 ，安装孔的内部螺钉固定 有过滤网。 [0009] 优选的，所述过滤壳靠近所述第二固定块的上壁通过螺栓固定有一对固定板，且 固定板的侧壁开设有滑槽，滑槽的内部滑动安装有第二安装板。 [0010] 优选的，所述第二安装板的侧壁开设有螺纹槽，且螺纹槽的内部螺纹连接有固定 杆，所述固定杆之间卡接安装有筛网。 [0011] 优选的，所述第一安装板上开设有矩形状的安装槽，且安装槽的内部卡接设置有 安装架，安装架上安装有磁棒。 [0012] 本实用新型的有益效果是：
权利要求书1页 说明书3页 附图3页
CN 209523922 U
CN 209523922 U
权 利 要 求 书
1/1 页
1 .一种磁力泵用磁性复合过滤装置 ，包括过滤壳 (1) 、壳盖 (3) 、进水管 (7) 、出水管 (13)、过滤网(11)、筛网(5)和磁棒(22) ，其特征在于，所述过滤壳(1)上通过旋转杆连接有 壳盖(3) ，所述过滤壳(1)的一端开设通孔法兰固定有进水管(7) ，且所述过滤壳(1)的另一 端开设通孔法兰固定有出水管(13) ，所述过滤壳(1)靠近所述进水管(7)的内部螺栓固定有 第二固定块(8) ，所述第二固定块(8)的上端卡接安装有第二安装板(4) ，所述第二安装板 (4)的内部通过固定杆 (6)限位安装有筛网 (5) ；
所述过滤壳(1)的内部螺栓固定有第二固定块(8) ，且第二固定块(8)的上侧卡接安装 有第一安装板(2) ，所述第一安装板(2)内通过安装架(21)设置有磁棒 (22) ，所述过滤壳 (1) 靠近所述出水管(13)的内部设置有过滤网(11)。
2 .根据权利要求1所述的一种磁力泵用磁性复合过滤装置，其特征在于，所述出水管 (13)的内壁通过螺栓固定有承接块(10) ，且承接块(10)的侧壁设置有外螺纹，承接块(10) 的侧壁螺纹连接有转动壳(12) ，转动壳(12)的侧壁开设有安装孔，安装孔的内部螺钉固定 有过滤网(11)。
( 19 )中华人民 共和国国家知识产权局
( 12 )实 用新型专利
(21)申请号 201920085518 .8
(22)申请日 2019 .01 .18
(73)专利权人 宁波润洲邦机械有限公司 地址 315221 浙江省宁波市镇海开发区金 元路191号
(72)发明人 周丽萍
(74)专利代理机构 宁波慈恒专利代理事务所 (特殊普通合伙) 33249
5 .根据权利要求1所述的一种磁力泵用磁性复合过滤装置，其特征在于，所述第一安装 板(2)上开设有矩形状的安装槽 ，且安装槽的内部卡接设置有安装架(21) ，安装架(21)上安 装有磁棒(22)。
2
பைடு நூலகம்
CN 209523922 U
说 明 书
1/3 页
一种磁力泵用磁性复合过滤装置
技术领域 [0001] 本实用新型涉及磁力泵技术领域，尤其涉及一种磁力泵用磁性复合过滤装置。
3 .根据权利要求1所述的一种磁力泵用磁性复合过滤装置，其特征在于，所述过滤壳 (1)靠近所述第二固定块(8)的上壁通过螺栓固定有一对固定板，且固定板的侧壁开设有滑 槽，滑槽的内部滑动安装有第二安装板(4)。
4 .根据权利要求3所述的一种磁力泵用磁性复合过滤装置，其特征在于，所述第二安装 板(4)的侧壁开设有螺纹槽，且螺纹槽的内部螺纹连接有固定杆(6) ，所述固定杆(6)之间卡 接安装有筛网(5)。
背景技术 [0002] 磁性复合过滤器是在安装磁力泵的时候的一个保护装置，磁力泵所输送的介质不 能 含有铁磁性杂 质，因为铁磁性杂 质会附 着在内转子上 ，这样铁磁性杂 质在内转子处积压 会造成磁力驱动泵的损坏。而且因为泵本身结构的原因，输送的介质杂质颗粒也不能过大， 这样也会对泵的寿命造成影响。因此一般对于输送介质中杂质较多的情况下会在泵上连接 安装一个磁性复合过滤器。 [0003] 磁力泵磁性复合过滤器的原理是在介质输送过程中，液浆经过过滤器时，受强力 磁棒的磁性作用，液浆中的铁磁性杂质被吸附在磁棒套管上，非铁磁性杂质被过滤网滤掉， 彻底清除液浆中的杂质，保证磁力泵可以正常运转。现有的过滤器中安装的磁棒和过滤网， 不易拆卸，降低了过滤器的使用周期。
