桥梁工程概论(复习)[1]
桥梁工程复习资料
桥梁工程第一章总论桥梁的基本组成：上部结构、下部结构、支座和附属设施，上部结构是线路中断时跨越障碍的主要承重，是桥梁支座以上桥孔的总称。
当跨越幅度越大时，上部结构的构造也越复杂，施工难度增加。
下部结构包括桥墩、桥台和基础。
桥梁的附属设施包括桥面系、伸缩缝、桥梁与路堤衔接处的桥头搭板和锥形护坡。
*作用桥墩和桥台是支承上部结构并将传来的恒载和车辆活荷载再传至基础的结构物。
桥台还与路堤相衔接，并抵御路堤上压力，防止路堤填土的坍方。
基础是桥墩和桥台的奠基部分，承担了从桥墩和桥台传来的全部荷载，这些荷载包括竖向荷载以及地震、船舶撞击墩身等引起的水平荷载。
支座是设在墩（台）顶，用于支承上部结构的传力装置，它不仅要传递很大的荷载，而且要保证上部结构按设计要求能产生一定的变位。
各种水位：低水位、高水位、设计水位和通航水位A、低水位：枯水季节的最低水位；B、高水位：洪峰季节的最高水位；C、设计水位：桥梁设计中按规定的设计洪水频率计算所得的高水位；D、通航水位：在各级航道中，能保持船舶正常航行时的水位净跨径：对于设支座的桥梁为相邻两墩、台身顶内缘之间的水平净距，不设支座的桥梁为上、下部结构相交处内缘间的水平净距，l0表示总跨径：多孔桥梁中各孔跨径的总和，∑l o，反应了桥下宣泄洪水的能力计算跨径：对于设支座桥梁，为相邻支座中心的水平距离，对于不设支座的桥梁（如拱桥、刚构桥等），为上、下部结构的相交面之中心间的水平距离，计算以l为准。
标准跨径：是指两相邻桥墩中线之间的距离，或墩中线至桥台台背前缘之间的距离桥梁全长：简称桥长，对于有桥台的桥梁为两岸桥台翼墙尾端间的距离，对于无桥台的桥梁为桥面系行车道长度，L表示桥下净空：为满足通航（或行车、行人）的需要和保证桥梁安全而对上部结构底缘以下规定的空间界限。
桥梁建筑高度：指的是上部结构底缘至桥面顶面的竖直距离，线路定线中所确定的桥面(或轨顶)标高，对通航净空顶部标高之差，又称为容许建筑高度。
《桥梁工程概论》期末复习题
《桥梁工程概论》期末复习题第一篇：《桥梁工程概论》期末复习题一、填空题1、桥梁一般由：上部结构、、下部结构、蹲台基础和附属设施组成。
2、按结构体系受力特点，桥梁可划分为梁、、索三种基本体系。
3、梁式桥：是一种在竖向荷载作用下无水平反力的结构，可分为：、连续梁桥、悬臂梁桥。
4、拱桥下部结构由、支撑桥跨边，并与路堤连接的桥台及其下的基础组成。
5、的主要承重结构是：悬挂在两塔架上的强大的柔性揽索，包括：塔架，揽索、锚定结构及吊杆，加劲梁。
6、钢架桥的主要承重结构是：梁与立柱钢性连接的结构体系，其特点是在下，主交处不仅产生竖向反力同时产生水平反力，使其基础较大推力。
7、斜拉桥是典型的悬索结构和梁式结构的结合体系，包括：、缆索、塔架。
8、桥梁的纵断面设计包括：确定、桥梁的分孔、桥面标高、基础埋深、桥下净空、桥上及桥头引道纵坡等。
9、桥梁横断面设计：主要是确定和桥跨结构的横断面布置。
10、桥梁使用按结构承载能力极限状态时：采用基本组合和偶然组合，按正常使用极限状态设计时应采用作用的。
二、判断题1、交通量是指在单位时间内通过道路某一地点或断面的的车辆数量或行人数量。
()2、道路通行能力是指在一定的道路和交通条件下，道路上某一路段单位时间内通过某一断面的最大车辆数或行人数。
()3、公路中线在水平面上的投影，称为公路路线的横断面。
()4、公路中线在路中线立面上的投影成为公路路线的平面。
()5、公路路线在垂直于路中线的立面上的投影称为线路的纵断面。
()6、汽车在弯道上行驶时，受到离心力的作用，当圆曲线半径小于规定不设超高的最小半径时，将弯道外侧车道抬高构。
()7、成内低外高的单向坡，这种设置称为圆曲线的超高。
()8、在圆曲线上适当拓宽路面的形式称为平曲线加宽。
()9、为了保证行车安全，驾驶员应能看到前方一定距离内的公路路面。
()10、以便及时发现障碍物或对面来车，使汽车在一定的车速下及时制动绕过，汽车在这段时间内沿路面所行驶的最短距离称为行车视距。

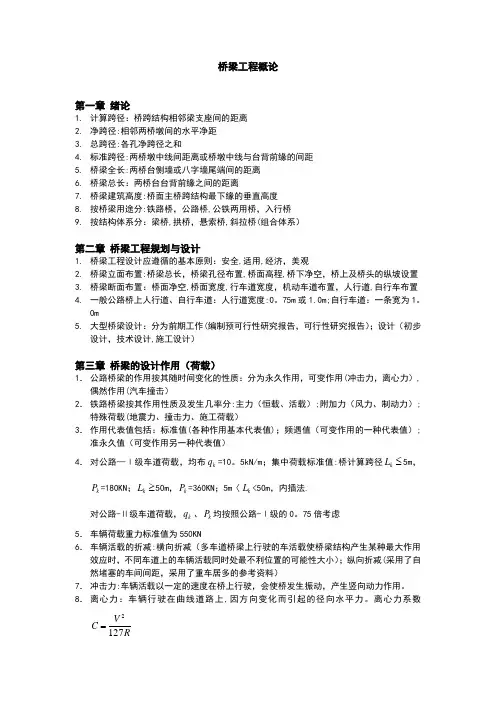

桥梁工程概论(复习)
桥梁工程概论第一章 绪论1.计算跨径：桥跨结构相邻梁支座间的距离 2.净跨径:相邻两桥墩间的水平净距 3.总跨径:各孔净跨径之和 4.标准跨径:两桥墩中线间距离或桥墩中线与台背前缘的间距 5.桥梁全长:两桥台侧墙或八字墙尾端间的距离 6.桥梁总长：两桥台台背前缘之间的距离 7.桥梁建筑高度:桥面主桥跨结构最下缘的垂直高度 8.按桥梁用途分:铁路桥，公路桥,公铁两用桥，入行桥 9.按结构体系分：梁桥,拱桥，悬索桥,斜拉桥(组合体系）第二章 桥梁工程规划与设计 1.桥梁工程设计应遵循的基本原则：安全,适用,经济，美观 2.桥梁立面布置:桥梁总长，桥梁孔径布置,桥面高程,桥下净空，桥上及桥头的纵坡设置 3.桥梁断面布置：桥面净空,桥面宽度,行车道宽度，机动车道布置，人行道,自行车布置 4. 一般公路桥上人行道、自行车道：人行道宽度:0。
75m 或1.0m;自行车道：一条宽为1。
0m5. 大型桥梁设计：分为前期工作(编制预可行性研究报告，可行性研究报告）；设计（初步设计，技术设计,施工设计）第三章 桥梁的设计作用（荷载）1． 公路桥梁的作用按其随时间变化的性质：分为永久作用，可变作用(冲击力，离心力）,偶然作用(汽车撞击）2． 铁路桥梁按其作用性质及发生几率分:主力（恒载、活载）;附加力（风力、制动力）;特殊荷载(地震力、撞击力、施工荷载）3． 作用代表值包括：标准值(各种作用基本代表值)；频遇值（可变作用的一种代表值）;准永久值（可变作用另一种代表值）4． 对公路—Ⅰ级车道荷载，均布k q =10。
5kN/m ；集中荷载标准值:桥计算跨径k L ≤5m ，k P =180KN ；k L ≥50m ，k P =360KN ；5m 〈k L <50m ，内插法.对公路-Ⅱ级车道荷载，k q 、k P 均按照公路-Ⅰ级的0。
75倍考虑5． 车辆荷载重力标准值为550KN6． 车辆活载的折减:横向折减（多车道桥梁上行驶的车活载使桥梁结构产生某种最大作用效应时，不同车道上的车辆活载同时处最不利位置的可能性大小）；纵向折减(采用了自然堵塞的车间间距，采用了重车居多的参考资料）7． 冲击力:车辆活载以一定的速度在桥上行驶，会使桥发生振动，产生竖向动力作用。
桥梁工程复习资料全
桥梁工程复习资料第一章概述1.桥梁三部分，上部结构、下部结构、支座。
上部结构是桥梁支座以上跨越桥孔的总称，是线路中断时跨越障碍的主要承重结构。
下部结构包括桥墩、桥台、基础。
2.低水位：河流中的水位是变动的，河流中枯水季节的最低水位。
高水位：洪峰季节河流中的最高水位。
设计水位：桥梁设计中按规定的设计洪水频率计算所得出的高水位。
通航水位：在各级航道中，能保持船舶正常航行的水位。
3.净跨径：对于梁式桥，是指设计水位相邻两个桥墩（或桥台）之间的净距；对于拱式桥，是指每孔拱跨两个拱脚截面最低点之间的水平距离。
总跨径：是多孔桥梁中各净跨径之总和，它反映了桥下泄洪的能力。
计算跨径：对于设有支座的桥梁，是指桥跨结构相邻两个支座中心之间的距离；对于拱式桥，是指两相邻拱脚截面形心点之间的水平距离。
桥梁全长：对于有桥台的桥梁，是指两岸桥台后端点之间的水平距离；对于无桥台的桥梁，是指桥面行车道的长度。
4.桥梁高度：桥面与低水位之间的高差，或指桥面与桥下线路路面之间的距离。
桥下净空：为了满足通航、行车或行人等需要，并为保证桥梁结构安全，而对于上部结构底缘以下所规定的净空间的界限。
桥面净空：桥梁行车道、人行道上方应保持的净空间界限。
桥梁建筑高度：上部结构底缘至桥面顶面的垂直距离。
净失高：从拱顶截面下缘至相邻两跨拱脚截面下缘最低点之连线的垂直距离。
计算失高：拱顶截面形心至相邻两拱脚截面形心连线的垂直距离。
5.桥梁按受力体系可分为梁式桥、拱式桥、悬索桥。
桥梁的主要受力特征及适用场合P4按用途分——公路桥、铁路桥、公铁两用桥、人行桥、水运桥和管线桥。
按主要承重结构采用的材料分——钢筋混凝土桥、预应力混凝土桥、圬工桥、钢桥、钢—混凝土组合桥和木桥等。
按上部结构的行车道位置——上承式桥、中承式桥和下承式桥。
按桥跨结构的平面位置——正步桥、斜交桥和弯桥。
第二章桥梁的总体规划设计1.桥梁设计原则：安全、适用、经济、美观和环保。
2.桥梁设计的步骤a.预可行性研究报告b.可行性研究报告c.初步设计d.技术设计e.施工图设计3.桥梁纵断面设计包括：a.确定桥梁的总跨径；b.桥梁的分孔；c.桥道的标高；d.桥上和桥头引道的纵坡；e.基础的埋置深度。

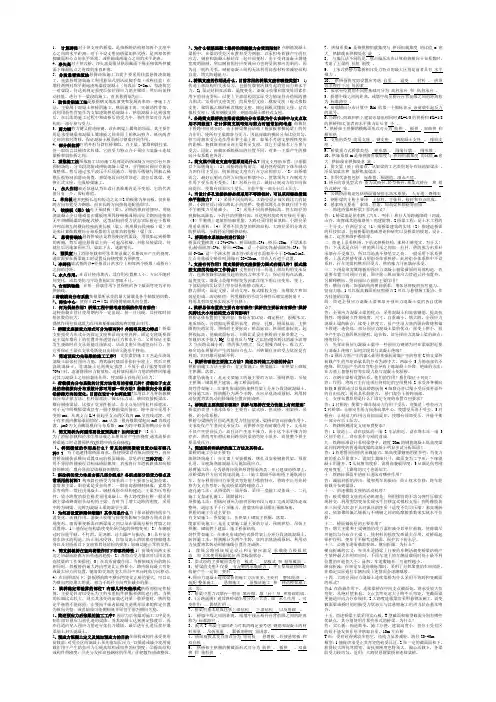

桥梁工程概论考试必备
1、计算跨径对于带支座的桥梁，是指桥跨结构相邻两个支座中心之间的水平距离；对于不设支座的桥梁如拱式桥，是两相邻拱脚截面形心点的水平距离，或拱轴线两端点之间的水平距离。
4、净矢高对于拱式桥，净矢高是指从拱顶截面下缘至相邻两拱截面下缘最低点之连线的垂直距离。
5、分段悬臂浇筑法悬臂浇筑施工目前主要采用挂蓝悬臂浇筑施工。
挂蓝悬臂浇筑施工利用悬吊式的活动脚手架（或称挂蓝）在墩柱两侧对称平衡地浇筑梁段混凝土（每段长2~5m），每浇筑完一对梁段，待达到规定强度后张拉预应力筋并锚固，然后向前移动挂篮，进行下一梁段的施工，直到悬臂端为止。
1、劲性骨架施工法是根据钢支架法演变和发展而来的一种施工方法，主要用于混凝土拱桥的施工。
拱肋施工时，先做劲性骨架，再利用劲性骨架作为支架浇筑拱肋混凝土，拱肋混凝土达到强度后，在后续的施工过程中和成桥后的受力中，劲性骨架可作为结构的一部分参与受力。
3、剪力键剪力键又称连接键，设在钢梁上翼缘的顶面，其主要作用是承受钢梁和混凝土翼缘板之间界面上的纵向剪力，抵抗两者之间的相对滑移，保证混凝土板面板与钢梁共同作用。
4、部分斜拉桥它的外形与斜拉桥相似，有主梁、索塔和斜拉索，但一般而言其桥塔比较矮，它的受力特点介于预应力混凝土连续梁桥和斜拉桥之间。
5、顶推施工法顶推施工法的施工原理是沿桥纵轴方向的后台开辟预制场地，分节段浇筑或拼装混凝土梁身，并用纵向预应力筋连成整体，然后通过水平液压千斤顶施力，借肋不锈钢与四氟乙稀模压板特制的滑动装置，将梁逐段向对岸顶进，就位后落梁，更换正式支座，完成桥梁施工。
1、永久作用被近似地认为在设计基准期内是不变的，它的代表值只有一个，即标准值。
2、单向板通常把板长边和短边之比≥2的板称为单向板，仅在短跨方向布置受力钢筋，而在长跨方向按构造配筋即可。
3、铰接板（梁）法对于预制板（梁），沿桥的纵向连接时，用现浇混凝土企口缝或仅在翼板间用焊接钢板或伸出交叉钢筋连接的无中间横隔梁的装配式桥，这类结构的受力状态实际接近于数根并列而相互间横向铰接的狭长板（梁），利用横向铰接板（梁）理论来计算荷载横向分布系数的方法称为铰接板（梁）法。
桥梁工程复习资料
桥梁⼯程复习资料桥梁⼯程第⼀篇、总论第⼀章、绪论⼀、桥梁发展我国-古代辉煌-赵州桥-现存最古⽼⽯拱桥国外-近代灿烂-明⽯海峡⼤桥-世界跨度最⼤⼆、桥梁组成三、名词解释1.桥梁:跨越⼭⾕、河流、线路等障碍物具有⼀定承载能⼒的架空建筑物。
2.计算跨度::对于有⽀座的桥梁，是指桥跨结构相邻及两个⽀座中⼼之间的距离;对于拱桥，是指拱轴线两端点之间的距离；对于梁桥，是指桥跨两端相领⽀座中⼼之间的⽔平距离。
3.标准跨度: 对于桥梁，是指桥墩中⼼线之间的距离，对于拱桥是指净跨径。
4.净跨径：对于梁桥是指设计洪⽔位上相邻两个桥墩(或桥台)之间的净距;对于拱桥是指每孔拱跨两个拱脚减⾯最低点之间的⽔平距离。
5.桥梁建筑⾼度：指桥上⾏车路⾯（或轨顶）与桥跨结构下边缘之间的⾼差。
6.桥梁允许建筑⾼度：公路（或铁路）定线所确定的桥⾯（或轨顶）标⾼，对通航净空顶部标⾼之差。
7.桥梁全长：桥梁两段两个桥台的侧⼟墙或⼋字墙后端点之间的距离。
8.桥梁总长：是指桥梁两端桥台台背前缘间的距离。
9.净⽮⾼：从拱顶截⾯下缘⾄相领两拱脚截⾯下缘最低点之连线的垂直距离10.计算⽮⾼：从拱顶截⾯形⼼⾄相领两拱脚截⾯形⼼之连线的垂直距离。
11．⼀般指桥梁总跨径（多孔桥梁照中各孔径的总和）四、桥梁分类1.以梁式桥为例，绘图说明桥梁有哪⼏部分组成？2..按结构体系桥梁可以分成⼏类？各有什么特点？梁式桥（简⽀梁、连续梁、悬臂梁）特点：主要承载结构为梁；在竖向荷载作⽤下，⽀座只有竖向反⼒；主梁受弯、剪。
拱式桥:特点：主要承载结构为拱；在竖向荷载作⽤下，⽀座既有竖向反⼒、也有⽔平反⼒；主拱主要受压。
刚架桥（梁柱固结）特点：（主要承载结构为刚架；在竖向荷载作⽤下，⽀座既有竖向反⼒、也有⽔平反⼒；构件受弯、剪、压。
缆索承重:主要承重结构为缆索，缆索受拉。
组合体系桥（斜拉桥）特点：是由两种或两种以上的基本结构体系所组成的桥。
斜拉桥：主要承重结构为主梁，拉索，主梁承受弯、剪、轴⼒、拉索受拉。
桥梁工程概论考试要点
桥梁工程概论内容：一、桥梁的组成、分类二、专业名词三、作用及组合四、基本概念五、计算题型：一、名词解释二、简述三、计算题目：一、简支梁桥的基本组成部分？答：桥梁分为上部结构（桥跨结构）和下部结构，下部结构包括桥墩、桥台、基础。
（1）桥跨结构（或称桥孔结构，上部结构），分为桥跨结构和桥面构造。
（2）桥墩、桥台、墩台基础（统称下部结构），是支承桥跨结构并将恒载和车辆等荷载传至地基的建筑物。
（3）支座二、1、桥梁的主要分类（按体系分类）答：梁桥（简支梁桥、悬臂简支梁桥、连续梁桥、连续钢构）拱桥（上承式、下承式、中承式）刚架桥（门式、框式、T式、斜腿钢构）悬索桥（吊桥、索桥、）斜拉桥2.桥梁结构中，梁、拱、索、墩、塔等构件的受力特点答：梁：主要受弯剪拱：主要受压索：受拉墩：受压弯塔：受压三、专业名词（1）设计洪水位是依据设计的洪水频率所计算的洪水高度。
（2）计算跨径：是指桥垮结构相邻两个支座中心之间的距离；（3）标准跨径：是指两相邻桥墩中线之间的距离，或桥墩中心线至桥台台背前缘之间的距离。
（4）桥长即桥梁全长：是桥梁两端两个桥台的侧墙或耳墙后端点之间的距离。
（5）桥梁净跨径：对于梁式桥是指设计洪水位上相邻两个桥墩（桥台）之间的净距。
（6）桥梁的建筑高度：指设计洪水位或计算通航水位至桥垮结构最下缘之间距离。
（7）桥梁高度：简称桥高是指桥面与低水位之间的高差，或为桥面与桥下线路路面之间的距离四、作用的分类、特点、组合及分项系数1、分类、特点（1）.永久荷载（恒载）在设计使用期内，其值不随时间变化，或其变化与平均值相比可以忽略不计的荷载。
它包括结构重力、预加应力、土的重力及侧压力、混凝土收缩及徐变影响力，基础变位影响力和水的浮力。
（2）可变荷载（活载）在设计使用期内，其值随时间变化，且其变化与平均值相比不可忽略的荷载。
按其对桥涵结构的影响程度，又分为基本可变荷载和其他可变荷载。
基本可变荷载包括汽车荷载及其引起的冲击力、人群荷载、离心力以及所有车辆所引起的土侧压力。
桥梁工程（复习资料）
桥梁⼯程（复习资料）《桥梁⼯程》课程复习资料及参考答案⼀、填空题：1.重⼒式桥墩按墩⾝截⾯形式可分为矩形桥墩、圆形桥墩和圆端形桥墩等。
2.桥梁的主要组成部分包括桥跨（上部）结构、桥墩台（下部）及桥头锥体等。
3.铁路下承式钢桁梁由桥⾯、桥⾯系、主桁、联结系、制动撑架及⽀座组成。
4.梁式桥的⽀座⼀般分为固定⽀座和活动⽀座两种。
5.作⽤代表值包括标准值、准永久值、频遇值。
6.板桥按施⼯⽅法可分为整体式板桥和装配式板桥。
7.按桥⾯所在的位置可把拱桥分为上承式拱桥、中承式拱桥和下承式拱桥。
8.钢筋混凝⼟梁梁内钢筋分为两⼤类，有受⼒钢筋和构造钢筋。
9.公路桥梁的作⽤按其随时间变化的性质，分为永久作⽤、可变作⽤、偶然作⽤。
10.明挖扩⼤基础的稳定性验算包括倾覆稳定验算和滑动稳定验算。
11.桥跨结构在⽓温变化、活载作⽤、混凝⼟收缩、徐变等影响下将会发⽣伸缩变形。
12.钢桥所⽤的连接形式有铆接、焊接、栓接。
13.装配式简⽀梁桥按主梁的横截⾯形式可分为Ⅱ型、 T型、箱型三种基本类型。
14.桥台的常见型式有重⼒式桥台、轻型桥台、框架式桥台和组合式桥台等。
15.公路桥⾯构造包括桥⾯铺装、排⽔防⽔系统、⼈⾏道及路缘⽯。
16.钢桁梁的主桁主要由上弦杆、下弦杆、腹杆和节点组成。
17.悬索桥主要由索塔、主缆、加劲梁和锚碇等组成。
18.斜桥的斜交⾓是指桥轴线与⽀承线的垂线的交⾓（锐⾓）。
19.桥⾯板按其受⼒图式分为单向板、悬臂板、铰接悬臂板和双向板。
20.桥道标⾼的确定主要考虑三个因素：路线纵断⾯设计要求、排洪要求、通航要求。
⼆、单项选择题：1.装配式梁桥的优点之⼀是（ C ）A.整体性好B.可节省钢筋和混凝⼟⽤量；C.上部结构与下部结构能同时施⼯D.相邻构件间铰接，便于转动2.对装配式简⽀T形梁桥，在保证各主梁的整体性⽅⾯起主要作⽤的是( A )。
A.横隔梁B.联结翼缘板C.桥⾯铺装A.圆弧、抛物线、悬链线B.圬⼯、钢筋混凝⼟、钢C.三铰拱、⽆铰拱、⼆铰拱D.板、肋、箱形4.单孔跨径Ld＝150m的桥梁属于。
《桥梁工程概论》复习资料及答案
《桥梁⼯程概论》复习资料及答案第⼀章绪论1.桥梁的作⽤是什么？它是由哪⼏个主要部分组成的？各部分的主要作⽤是什么？桥梁是指供车辆和⾏⼈等跨越障碍（河流、⼭⾕、还晚或其他路线等）的⼯程建筑物(跨越障碍的通道）。
桥梁由上部结构（包括桥跨部分和桥⾯构造，前者指直接承受桥上交通荷载的主体部分，后者指为保证桥跨结构能正常使⽤⽽需要的各种附属结构），下部结构（包括桥墩、桥台以及墩台的基础。
是⽀承上部结构、向下传递荷载的结构物）。
和⽀座组成（连接桥跨结构和桥梁墩台，提供荷载传递途径，适应结构变位要求），2.解释以下⼏个术语：总跨径（桥梁孔径）、净跨径、计算跨度、桥长、建筑⾼度、桥渡。
桥梁结构相邻两⽀座间的距离L称为计算跨径对梁式桥，设计洪⽔位上线上相邻两桥墩（或桥台）间的⽔平间距L0,称为桥梁的净跨径。
各孔径跨径之和称为总跨径。
对梁长，两桥台侧墙或⼋字墙尾端之间的距离LT，称为桥梁全长。
桥⾯⾄桥跨结构最下缘的垂直⾼度h，称为桥梁建筑⾼度。
以桥梁为主体包括桥头引线、导流堤等跨越河流、深⾕、低洼地带的全部建筑物称桥渡3.按照⼒学特性（体系）划分，桥梁有哪些基本类型？各类桥梁的受⼒特点是什么？按受⼒特性分，桥梁可分为梁桥、拱桥、悬索桥三种梁桥中，梁作为承重结构，主要是以其抗弯能⼒来承受荷载的。
在竖向荷载作⽤下，其⽀座反⼒也是竖直的；简⽀的梁部结构只受弯剪，不承受轴向⼒。
拱桥的主要承重结构是具有外形的拱圈。
在竖向荷载作⽤下，拱圈主要承受轴向压⼒，但也受弯受剪。
在拱趾处⽀撑⼒除了竖向反⼒外，还有较⼤的⽔平推⼒悬索桥在在竖向荷载下，其索受拉，锚碇处会承受较⼤的竖向（向上）和⽔平（向河⼼）⼒第⼆章桥梁⼯程的规划与设计1.什么是桥梁的净空（限界）？它有什么⽤途？桥梁净空（bridge clearance）包括桥⾯净空和桥下净空。
在净空界限范围内不得有桥跨结构的构件或其他建筑物侵⼊，以保证⾏车安全。
桥⾯净空指保证车辆⾏⼈安全通过桥梁所需要的桥梁净空界限。
桥梁工程概论复习题
桥梁工程概论复习题桥梁工程概论复习题桥梁工程是土木工程的重要分支之一，涉及到设计、建造和维护各种类型的桥梁结构。
在这篇文章中，我们将回顾一些桥梁工程的基本知识和概念，并提供一些复习题供读者巩固学习。
一、桥梁类型1. 请列举一些常见的桥梁类型，并简要描述它们的特点。
2. 什么是悬索桥？它的结构特点是什么？3. 请解释什么是拱桥，并列举一些拱桥的应用。
二、桥梁设计原理1. 什么是桥梁的荷载？请列举一些常见的荷载类型。
2. 请解释什么是桥梁的自重，并说明它在设计中的重要性。
3. 请解释什么是桥梁的活载，并列举一些可能的活载类型。
4. 什么是桥梁的静力学原理？为什么静力学原理在桥梁设计中至关重要？三、桥梁施工过程1. 请解释什么是桥梁的施工顺序，并说明它在施工过程中的作用。
2. 请列举一些常见的桥梁施工方法，并简要描述它们的特点。
3. 什么是桥梁的预应力设计？它在桥梁施工中的作用是什么？四、桥梁维护和修复1. 请解释什么是桥梁的维护保养，并说明它的重要性。
2. 请列举一些常见的桥梁维护保养方法，并简要描述它们的作用。
3. 什么是桥梁的修复？为什么桥梁需要进行修复？五、桥梁安全1. 请解释什么是桥梁的安全评估，并说明它在桥梁工程中的作用。
2. 请列举一些常见的桥梁安全评估指标，并简要描述它们的意义。
3. 什么是桥梁的监测？为什么桥梁需要进行监测？六、桥梁工程案例分析1. 请选取一座著名的桥梁工程案例，并对其进行详细分析。
包括设计理念、结构特点、施工过程和维护保养等方面。
2. 你认为这座桥梁工程案例有哪些值得借鉴的地方？为什么？七、桥梁工程的未来发展1. 请预测一下未来桥梁工程的发展趋势。
你认为会有哪些新的技术和材料被应用到桥梁工程中？2. 你认为桥梁工程在未来的可持续发展中会面临哪些挑战？如何解决这些挑战？总结：桥梁工程是土木工程领域中的重要学科，涉及到设计、建造和维护各种类型的桥梁结构。
通过对桥梁类型、设计原理、施工过程、维护和修复、安全评估以及未来发展的复习，读者可以巩固和加深对桥梁工程的理解。
桥梁工程概论复习知识点
桥梁工程概论复习学问点整理1、桥梁由上部结构、下部结构和支座组成。
2、正桥：指桥梁跨越主要障碍物（如通航河道）的结构部分。
引桥：指连接正桥和路的桥梁区段。
跨度：也叫跨径，表示桥梁的跨越实力；最大跨度称为“主跨”。
计算跨度：指桥梁结构相邻两支座间的距离。
净跨径：指梁式桥设计洪水位线上相邻两桥墩（或桥台）间的水平净距。
标准跨径（单孔跨径）：指公路梁桥把两桥墩中间线间距离或桥墩中线和台背前缘的间距。
桥长：指梁桥两桥台侧墙或八字墙尾端之间的距离（桥梁全长）桥下净空高度：设计洪水位或设计通航水位对桥跨结构最下缘的高差H。
桥梁建筑高度：桥面（或铁路桥梁的轨底）至桥跨结构最下缘的垂直高度h。
容许建筑高度：公路或铁路桥梁线路设计中所确定的桥面（或轨底）高程和通航及排洪要求所规定的净空高度只差。
3、桥按其受力结构体系可划分为梁桥、拱桥、悬索桥、组合体系。
梁桥的主梁以受“弯”为主，拱桥的拱圈以受“压”为主，悬索桥的主缆以受“拉”为主。
4、为什么悬索桥的跨越实力最大？答：因为缆的抗拉性能得以充分发挥且其尺寸基本上不受限制。
5、桥梁设计的基本原则：平安、适用、经济、美观。
6、桥梁立面布置包括确定桥梁总长、桥梁孔径布置、桥面高程和桥下净空、桥上及桥头的纵坡设置等。
桥梁断面布置包括桥面净空、桥面宽度、行车道宽度、机动车道布置和人行道、自行车道布置等。
7、在弯道上的桥梁，应按线路要求加宽弯道内侧并在弯道外侧设置超高。
8、人行道的宽度为0.75m或1.0m；当大于1.0m时按0.50m的级差增加。
9、设计阶段按“三阶段设计”进行，即初步设计、技术设计和施工设计（也称施工图设计）。
10、公路桥梁的作用，按其随时间变更的性质可分为永久作用、可变作用和偶然作用。
永久作用：结构重力、预加力、土的重力、土侧压力、混凝土收缩及徐变作用、水的浮力、基础变位作用。
可变作用：汽车荷载、汽车冲击力、汽车离心力、汽车引起的土侧压力、人群荷载、汽车制动力、风荷载、流水压力、冰压力、温度作用、支座摩阻力。
--《桥梁工程概论》复习资料及答案
第一章绪论1.桥梁的作用是什么？它是由哪几个主要部分组成的？各部分的主要作用是什么？桥梁是指供车辆和行人等跨越障碍（河流、山谷、还晚或其他路线等）的工程建筑物(跨越障碍的通道）。
桥梁由上部结构（包括桥跨部分和桥面构造，前者指直接承受桥上交通荷载的主体部分，后者指为保证桥跨结构能正常使用而需要的各种附属结构），下部结构（包括桥墩、桥台以及墩台的基础。
是支承上部结构、向下传递荷载的结构物）。
和支座组成（连接桥跨结构和桥梁墩台，提供荷载传递途径，适应结构变位要求），2.解释以下几个术语：总跨径（桥梁孔径）、净跨径、计算跨度、桥长、建筑高度、桥渡。
桥梁结构相邻两支座间的距离L称为计算跨径对梁式桥，设计洪水位上线上相邻两桥墩（或桥台）间的水平间距L0,称为桥梁的净跨径。
各孔径跨径之和称为总跨径。
对梁长，两桥台侧墙或八字墙尾端之间的距离LT，称为桥梁全长。
桥面至桥跨结构最下缘的垂直高度h，称为桥梁建筑高度。
以桥梁为主体包括桥头引线、导流堤等跨越河流、深谷、低洼地带的全部建筑物称桥渡3.按照力学特性（体系）划分，桥梁有哪些基本类型？各类桥梁的受力特点是什么？按受力特性分，桥梁可分为梁桥、拱桥、悬索桥三种梁桥中，梁作为承重结构，主要是以其抗弯能力来承受荷载的。
在竖向荷载作用下，其支座反力也是竖直的；简支的梁部结构只受弯剪，不承受轴向力。
拱桥的主要承重结构是具有外形的拱圈。
在竖向荷载作用下，拱圈主要承受轴向压力，但也受弯受剪。
在拱趾处支撑力除了竖向反力外，还有较大的水平推力悬索桥在在竖向荷载下，其索受拉，锚碇处会承受较大的竖向（向上）和水平（向河心）力第二章桥梁工程的规划与设计1.什么是桥梁的净空（限界）？它有什么用途？桥梁净空（bridge clearance）包括桥面净空和桥下净空。
在净空界限范围内不得有桥跨结构的构件或其他建筑物侵入，以保证行车安全。
桥面净空指保证车辆行人安全通过桥梁所需要的桥梁净空界限。
在净空界限范围内不得有桥跨结构的构件或其他建筑物侵入，以保证行车安全。
桥梁概论复习资料
第一章绪论1、桥梁的组成、各部分的定义及作用①桥跨结构（上部结构）：上部结构俗称桥跨结构，是跨越障碍的主要承重结构，习惯上是指支座以上跨越桥孔的结构物总称；②桥墩、桥台、基础（下部结构）：支承结构、向下传递荷载的结构物；③支座：支座是根据设计要求，允许上部结构产生一定变形的传力装置。
2、主跨：多跨桥梁中的最大跨度净跨径：梁桥：设计水位上相邻两个桥墩（或墩台）之间的净距；拱桥：两拱脚截面最低点之间的水平距离；总跨径：各孔净跨径之和，反映桥位处泄洪能力大小计算跨径：对于梁式桥，相邻两支座间的距离，用于设计计算分析；对于拱桥是指相邻拱脚截面形心点之间的水平距离（比标准跨径略小）标准跨径：梁桥：相邻桥墩中心线间距离或桥墩中心线至桥台台背前缘之间距离。
拱桥：即净跨径。
桥梁全长：简称桥长，是桥梁两端桥台的侧墙或八字墙后端点之间的距离，以L 表示。
对于无桥台的桥梁为桥梁行车道的全长。
3、桥梁高度：是指桥面与低水位之间的高差或为桥面与桥下线路路面之间的距离；桥下净空高度：设计洪水位或计算通航水位至桥跨结构最下缘之间的距离；桥梁建筑高度：桥上行车路面高程至桥跨结构最下缘之间的距离；容许建筑高度：公路定线中所确定的桥面高程对通航净空顶部高程之差。
建筑高度不得大于其容许建筑高度4、拱桥净矢高：从拱顶界面下缘至相邻两拱脚截面下缘最低点之连线的垂直距离。
计算矢高：从拱顶截面形心至相邻两拱脚截面形心之连线的垂直距离。
矢跨比：拱桥中拱圈（或拱肋）的计算矢高与计算跨径之比，也成为拱矢度。
5、桥梁按结构体系可以分为哪几类？各自的受力特点是什么？梁桥：竖向荷载下无水平反力，梁只承受剪力和弯矩拱桥：墩台受竖向力、弯矩及水平推力，拱圈主要受压，也受弯矩和剪力。
刚构桥（刚架桥）：柱脚有水平反力、竖直反力和弯矩，梁部受弯为主，介于梁、拱之间。
悬索桥（吊桥）：在竖向荷载作用下，索受拉，塔受压，锚碇受拉拔反力组合体系桥：代表性有钢架桥，钢构桥，斜拉桥，梁拱组合体系。
桥梁工程复习资料(1)
桥梁工程复习资料一、名词解释1、作用效用组合：指桥梁结构在设计使用期限内可能同时受到的《桥规》规定的几种特定作用各自效用内力的加权之和。
2、设计洪水位：按规定的设计洪水频率计算所得高水位。
3、（设计）净跨径：对于设支座的桥梁为相邻两墩、台身顶内缘之间的水平净距；对于不设支座的桥梁为上、下部结构相交处内缘间的水平净距l o。
4、总跨径：多孔桥梁中各孔净跨径之和，它反映了桥下宣泄供水的能力5、计算跨径：对于有支座的桥梁，是指桥跨结构相邻两个支座中心之间的距离。
对不设支座的桥梁（拱桥、刚构桥），为上下部结构的相交面之中心间的水平距离。
6、标准跨径：对于梁式桥、板式桥，以两桥墩中线之间桥中心线长度或桥墩中线与桥台台背前缘线之间桥中心线长度为准；对于拱式桥和涵洞，以净跨径为准。
7、桥梁全长：简称桥长L，对于有桥台的桥梁为两岸桥台翼墙尾端间的距离；对无桥台的桥梁为桥面系行车道长度。
8、桥下净空：为满足通航（行人、行车）的需要和保证桥梁安全而对上部结构底缘以下规定的空间界限9、桥梁建筑高度：是上部结构底缘至桥面顶面的垂直距离。
线路底线中所确定的桥面标高，与通航（或桥下通车、人）净空界限顶部标高之差，称为容许建筑高度。
显然，桥梁建筑高度不得大于容许建筑高度，可以通过在桥面上布置结构（如斜拉桥、悬索桥）进行控制。
10、桥面净空：是桥梁行车道、人行道上方应保持的空间界限。
11、净矢高：对于拱式桥，净矢高是指从拱顶截面下缘至相邻两拱截面下缘最低点之连线的垂直距离。
12、计算矢高：拱顶截面拱轴线至相邻两拱脚截面轴线连线的垂直距离。
13、矢跨比：计算矢高和计算跨径之比（要在合理范围内）14、作用：是指施加在结构上的一组集中力或分布力，或引起结构外加变形或约束变形的原因。
15、永久作用：在结构使用期内，其量值不随时间变化，或其变化值与平均值相比可以忽略不计的作用。
16、可变作用：在结构使用期内，其量值随时间变化，且其变化值与平均值相比不可忽略的作用。
桥梁工程复习资料
第一篇：总论1、概括的说，桥梁由四个基本部分组成，即上部结构、下部结构、支座和附属结构。
A、上部结构：是在线路中断时跨越障碍的主要承重结构，是桥梁支座以上（无铰拱起拱线或钢架主梁底线以上）跨越桥孔的总称；B、下部结构：包括桥墩、桥台和基础；（设置在瞧两端的称为桥台，设置在桥中间的部分称为桥墩）C、支座：是设在墩（台）身顶，用于支承上部结构的传力装置，它不仅要传递很大的荷载，并且要保证上部结构按设计要求能产生一定的变位；D、附属设施：包括桥面系、伸缩缝、桥梁与路基的衔接处的桥头搭板和锥形护坡等等。
2、各种水位：低水位、高水位、设计水位和通航水位A、低水位：枯水季节的最低水位；B、高水位：洪峰季节的最高水位；C、设计水位：桥梁设计中按规定的设计洪水频率计算所得的高水位；D、通航水位：在各级航道中，能保持船舶正常航行时的水位。
3、净跨径、总跨径、计算跨径、标准跨径、桥梁总长、桥下净空、桥梁建筑高度和桥面净空。
4、桥梁分类A、按照受力体系分类桥梁分梁、拱、索三大基本体系！（梁受弯、拱受压、索受拉）B、梁式桥、拱式桥、钢构桥、斜拉桥和悬索桥；5、各种桥型各自的特点A、梁式桥：梁式桥是在竖向荷载作用下无水平反力的结构，由于外力的作用方向与承重结构的轴线接近垂直，因而与同样跨径的其他结构体系相比，梁桥内产生的弯矩最大，跨越能力相对较小。
这种桥梁的结构简单，施工方便，简支梁桥对地基承载力的要求不高；B、拱式桥：拱式桥的主要承重结构是拱圈或拱肋（拱圈横截面设计成分离形式时称为拱肋），拱结构在竖向荷载作用下，桥墩和桥台将承受水平推力。
与同跨径的梁相比，拱的弯矩、剪力、变形都要小得多，但是施工较困难。
拱桥不仅跨越能力很大，而且外形酷似彩虹卧波，十分美观，在条件许可的情况下，修建拱桥往往是经济合理的，一般在跨径500m以内均可作为比选方案。
C、钢构桥：钢构桥的主要承重结构是梁与立柱整体结合在一起的钢架结构。
梁与立柱的连接处有很大的刚性，以承担负弯矩的作用，其受力状态介于梁桥和拱桥之间。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
桥梁工程概论
第一章 绪论
1.
计算跨径：桥跨结构相邻梁支座间的距离 2.
净跨径：相邻两桥墩间的水平净距 3.
总跨径：各孔净跨径之和 4.
标准跨径：两桥墩中线间距离或桥墩中线与台背前缘的间距 5.
桥梁全长：两桥台侧墙或八字墙尾端间的距离 6.
桥梁总长：两桥台台背前缘之间的距离 7.
桥梁建筑高度：桥面主桥跨结构最下缘的垂直高度 8.
按桥梁用途分：铁路桥，公路桥，公铁两用桥，入行桥 9.
按结构体系分：梁桥，拱桥，悬索桥，斜拉桥（组合体系）
第二章 桥梁工程规划与设计
1. 桥梁工程设计应遵循的基本原则：安全，适用，经济，美观
2. 桥梁立面布置：桥梁总长，桥梁孔径布置，桥面高程，桥下净空，桥上及桥头的纵坡设置
3. 桥梁断面布置：桥面净空，桥面宽度，行车道宽度，机动车道布置，人行道，自行车布置
4. 一般公路桥上人行道、自行车道：人行道宽度：0.75m 或1.0m ；自行车道：一条宽为1.0m
5. 大型桥梁设计：分为前期工作（编制预可行性研究报告，可行性研究报告）；设计（初步设计，技术设计，施工设计）
第三章 桥梁的设计作用（荷载）
1． 公路桥梁的作用按其随时间变化的性质：分为永久作用，可变作用（冲击力，离心力），偶然作用（汽车撞击）
2． 铁路桥梁按其作用性质及发生几率分：主力（恒载、活载）；附加力（风力、制动力）；特殊荷载（地震力、撞击力、施工荷载）
3． 作用代表值包括：标准值（各种作用基本代表值）；频遇值（可变作用的一种代表值）；准永久值（可变作用另一种代表值）
4． 对公路-Ⅰ级车道荷载，均布k q =10.5kN/m ；集中荷载标准值：桥计算跨径k L ≤5m ，
k P =180KN ；k L ≥50m ，k P =360KN ；5m<k L <50m ，内插法。
对公路-Ⅱ级车道荷载，k q 、k P 均按照公路-Ⅰ级的0.75倍考虑
5． 车辆荷载重力标准值为550KN
6． 车辆活载的折减：横向折减（多车道桥梁上行驶的车活载使桥梁结构产生某种最大作用效应时，不同车道上的车辆活载同时处最不利位置的可能性大小）；纵向折减（采用了自然堵塞的车间间距，采用了重车居多的参考资料）
7． 冲击力：车辆活载以一定的速度在桥上行驶，会使桥发生振动，产生竖向动力作用。
8． 离心力：车辆行驶在曲线道路上，因方向变化而引起的径向水平力。
离心力系数
2
127V C R
= 9． 公路桥考虑三中设计状况：持久状况（运营阶段）；短暂状况（施工阶段）；偶然状况（偶
然情况）
10． 公路桥涵结构的设计安全等级：一级（特大桥，重要大桥）；二级（大桥，中桥，
重要小桥）；三级（小桥，涵洞）
11． 结构重要性系数：0γ（一级是1.1；二级是1.0；三级是0.9）
12． 公路桥梁作用效应组合中几个与时间有关的名词：
作用分类 设计状况 组合分类
永久作用 持久状况 基本组合；长期状态组合
可变作用 短暂状况 短期状态组合
偶然作用 偶然状况 偶然组合
第四章 桥面构造
1. 铁路桥面构造包括：钢轨，护轨，道碴，挡碴墙，泄水管，人行道，栏杆，钢轨伸缩调
节器
2. 道碴桥面：铺设道碴的桥面
3. 明桥面：钢桥桥面则不铺设道碴，将轨枕直接铺在纵梁上
4. 公路桥面铺装：是车轮直接作用的部分。
功能是：防止车辆轮胎直接磨耗属于承重结构
的行车道板；保护主梁免受雨水浸湿；对车辆轮重的集中荷载起到一定的扩散作用。
要求是：有一定的强度；不易开裂；并耐磨。
5. 桥梁伸缩装置（名词解释或者简答）：伸缩缝指为适应材料胀缩变形对结构的影响，而
在桥跨结构的两端设置的间隙；伸缩装置指为使车辆平稳通过桥面并满足桥面变形的需要，在伸缩缝处设置的各种装置的总称
第五章 混凝土简支梁桥
1. 混凝土简支梁桥的类型：板桥；肋板式桥；箱梁桥
2. 连续梁桥与简支梁桥的优缺点：（1）连续梁桥的优点是能充分发挥高强材料的特性，具
有可靠的强度、刚度和抗裂性能；技术成熟，投资较少；耐久性强，养护维修工作量少，在运营中产生的噪声小；材料可塑性强，便于建筑艺术处理，也容易满足桥梁曲线和坡度的要求，缺点是结构的重力大，跨越能力有限；采用就地浇筑时，混凝土的质量比较难于控制。
（2）简支梁桥的优点是属于静定结构，受力明确，构造简单，施工方便，是中小跨度桥梁中应用最广泛的桥型；结构尺寸易于设计成系列化和标准化，有利于在工厂内或工地上广泛采用工业化制造，组织大规模预制生产，缺点是受拉区混凝土不仅不能发挥作用反而增大结构自重，跨度小；每跨都要设伸缩缝，而且整个桥面的整体性差。
3. 混凝土简支梁桥的施工方法分类：就地浇筑；预制安装
4. 2
2P p ab =，a 是有效工作宽（P 113） 5. 荷载横向分布的计算方法：杠杆原理法；刚性横梁法；修正的刚性横梁法
6. 杠杆原理法的基本假定：忽略主梁之间横向结构的联系，并假设桥面在主梁上断开，把
桥面板视作横向支承载主梁上的简支板或带悬臂的简支板。
7. 刚性横梁法的假定：横隔梁无限刚性
8. 计算题 一公路混凝土简支桥梁横截面如图，各梁横截面相同。
（1）车辆荷载位于梁端
支点处时，按杠杆原理法计算2#主梁的对应于车俩荷载和人群荷载的横向分布系数0q m ，0r m ；（2）荷载位于跨中时，按刚性横梁法计算2#主梁的对应于车辆荷载和人群荷载的横向分布系数c q m ，cr m 。
（P 127，第八题）
第六章 简支钢板梁和钢桁梁桥
1. 钢桥的连接形式：铆接（常用的铆钉直径是22mm 及24mm ），焊接(焊缝为对接焊缝，贴
角焊缝；焊接方法是自动焊，半自动焊，手工焊)，高强度螺栓连接（栓接）（分为承压型，摩擦型）。
2. 钢桥的架设方法：悬（伸）臂法，拖拉法（或顶推法），浮运法
第七章 桥梁支座、墩台与基础
1. 支座的作用：把上部结构的各种荷载传递到墩台上，并能够释放或约束由活载、温度变
化、混凝土收缩与徐变等因素所产生的变位（位移和转角），使上下部结构的实际受力情况符合设计的计算图式。
2. 支座的分类：按其变位的可能性分为固定支座、活动支座（分为单向活动支座（仅提供
纵向的自由移动）和双向活动支座（纵向、横向均可以自由移动））。
按材料不同分为简易支座、钢支座、钢筋混凝土支座、橡胶支座、特种支座（如减震支座、拉力支座等）
3. 桥墩的主要作用：承受上部结构传来的荷载，并将其及自身重力传给基础。
4. 桥台的主要作用：支挡台后路基填土并把桥跨与路连接起来的作用；承受台背填土及填
土上车辆荷载产生的附加侧压力的作用。
5. 桥梁基础的分类：浅置基础、深置基础。
6. 浅置基础的分类：直接基础、浮桥的浮体（船只或浮墩）
7. 深置基础的分类：桩及大型管柱基础类、沉井基础类、地下连续墙基础锁口钢管桩基础
8. 桩基础：按传力方式分柱桩、摩擦桩；按施工方法分锤击下沉法桩、振动下沉法桩、压
入法桩；按材料不同分钢桩、混凝土桩、预应力混凝土桩。
第八章其他桥型
1.拱桥的施工方法：就地浇筑或砌筑（有支架施工法）、悬臂施工法、缆索吊装法、转体
法、劲性骨架法。
2.矢跨比是f
L
（f是计算矢高，L是计算跨径）；矢跨比与水平推力的关系是矢跨比与水平
推力的大小成反比。
3.悬索桥的组成：大缆（或叫主缆、主索）、锚碇、塔为主要承重构件；加劲梁（或叫刚
性梁）、吊索、鞍座等为辅助构件。
4.悬索桥跨度大的原因：（1）材料用量和截面设计方面，其他各种桥型的主要承重构件的
截面积，总是随着跨度的增加而增加，致使材料用量增加很快。
但大跨悬索桥的加劲梁（就工程数量讲，加劲梁在悬索桥中要占相当大的比例）却不是主要承重构件，其截面积并不需要随着跨度而增加。
（2）在构件设计方面，悬索桥的大缆、锚碇和塔三项主要承重构件在扩充其截面积或承载能力方面所遇到的困难小。
（3）作为主要承重构件的大缆具有非常合理的受力形式。
（4）施工方面，悬索桥的施工总是先将大缆架好，这样，大缆就是一个现成的悬吊式支架，同其他桥所用的悬臂施工法相比，风险较小。
5.悬索桥的缺点：悬索是柔性结构，刚度较小，当活载作用时，悬索会改变几何形状，引
起桥跨结构产生较大的挠曲变形；在风荷载、车辆冲击荷载等动荷载作用下容易产生振动。
考试题型：名词解释（3分×5=15分）填空题（19分或20分）选择题（2分×10=20分）简答题（35分）计算题（10分，刚性横梁法 P126 八）。
