隧道喷射混凝土工艺
隧道湿喷混凝土施工要点及工艺
隧道湿喷混凝土施工要点及工艺随着我国社会与科技的不断进步发展，建筑行业施工技术得到了很大的提高。
在隧道工程中，喷射混凝土施工方法取代了原有的混凝土施工方式，喷射混凝土施工方法具有速度快，支撑及时，支撑质量好，强度高的优点。
并且喷射式混凝土具有良好的紧凑性，良好的防水性能，极大的施工灵活性，满足工程施工设计要求和质量要求。
在隧道工程中，喷射混凝土具有综合成本低，社会效益好，环境污染低的优势，因此逐渐占据主导地位。
混凝土湿喷施工可以大大改善隧道施工环境，缩短喷射混凝土的运行周期。
文章以湿喷混凝土施工技术为研究对象，探讨了施工工艺和控制要点。
一、湿式喷射混凝土的基本原理以一定比例混合水泥，沙子，石头和水，搅拌成混凝土，并通过输送管将搅拌好的混凝土泵送到喷嘴。
将其与液体速凝混合物混合，并通过由压力空气补充的能量将混凝土注入待喷涂的表面上。
湿喷混凝土的基本原理是将搅拌混凝土送入湿喷射器，并使用压缩空气与喷嘴处的雾化加速器从计量泵混合到喷嘴，形成束状并喷射到待喷涂的表面上。
添加喷嘴后，使用压缩空气将材料通过软管。
在喷嘴处加水，形成料束，高速推动喷涂表面，潮汐喷雾是提前给碎石堆加水（沙子的含水量不超过8，在石材含水量不大于4）后，将其与水泥混合，并在加入喷射时加入促进剂。
压缩空气用于将材料高速推动通过软管和喷嘴到喷涂表面。
二、湿喷混凝土施工工艺湿喷混凝土施工工艺与普通混凝土施工工艺具有一定的共性，所有材料首先在搅拌机中均匀搅拌。
只有湿喷混凝土施工过程才能在喷雾口添加一种快速凝固剂，利用压缩空气的冲击力迅速形成混凝土。
与干喷混凝土工艺相比，湿喷混凝土施工工艺具有更高，更快的喷涂速度，所形成的混凝土更紧凑。
与潮汐喷雾相比，它可以在喷嘴处与高压水混合并以更高的速度喷射到岩石上。
干喷雾具有大量灰尘和大量反弹。
因此，通过该方法形成的混凝土更耐用并且高度耐渗透。
三、喷混凝土施工要点3.1做好施工前准备工作。
正式开工前的准备工作包括建筑材料的准备，材料采购和工艺验收。
喷射砼根据工艺流程
喷射砼根据工艺流程隧道喷射砼根据工艺流程一般分干喷、潮喷、湿喷和混合喷四种。
主要区别是各工艺的投料程序不同特别是加水和速凝剂的时机不同。
干喷：干喷是将骨料、水泥和速凝剂按一定比例干拌均匀，然后装入喷射机，用压缩空气使干集料在软管内呈悬浮状态压送到喷枪，再在喷嘴处与高压水混合，以较高速度喷射到岩面上。
干喷使用的机械结构较简单，机械清洗和故障处理容易。
但其缺点是容易产生较大的粉尘，回弹量大，加水是由喷嘴处的阀门控制的，水灰比的控制比较难而且与操作手的熟练程度有关。
潮喷：是将骨料预加少量水，使之呈潮湿状，再加水泥拌和，从而降低上料、拌和和喷射时的粉尘。
但大量的水仍是在喷头处加入和喷出的，其喷射工艺流程和使用机械同干喷工艺。
目前施工现场较多使用的是潮喷工艺。
湿喷：是将骨料、水泥和水按设计比例拌和均匀，用湿式喷射机压送到喷头处，再在喷头上添加速凝剂后喷出。
湿喷混凝土质量容易控制，喷射过程中的粉尘和回弹量很少，是应当发展应用的喷射工艺，但对喷射机械要求高，机械清洗和故障处理较麻烦。
对于喷层较厚的软岩和渗水隧道，则不易使用湿喷。
混合喷射：又称水泥裹砂造壳喷射法，它是将一部分砂加第一次水拌湿，再投入全部水泥强制搅拌造壳；然后加第二次水和减水剂拌和成SCE砂浆；将另一部分砂和石、速凝剂强制搅拌均匀。
然后分别用砂浆泵和干式喷射机压送到混合管混合后喷出。
混合喷射是分次投料搅拌工艺与喷射工艺的结合，其关键是水泥裹砂（或砂、石）造壳技术。
混合喷射工艺使用的主要机械设备与干喷工艺基本相同，但混凝土的质量较干喷混凝土质量好，且粉尘和回弹率有大幅度降低。
但使用机械数量较多，工艺较复杂，机械清洗和故障处理很麻烦。
因此混合喷射工艺一般只用在喷射混凝土量大和大断面隧道工程中。
由于喷射工艺的不同，喷射混凝土强度不锚喷混凝土加固施工工艺与质量控制1 锚喷混凝土加固原理锚喷混凝土是借助喷射机械，利用压缩空气将混凝土拌合料，通过管道高速喷射到已锚固好钢筋网的受喷面上，使其凝结硬化形成一种钢筋混凝土结构。
暗挖隧道喷射混凝土施工工艺标准
暗挖地道发射混凝土施工工艺标准1.合用范围本标准合用于暗挖地道混凝土构造干喷或潮喷施工。
2.施工准备资料水泥：水泥的品种、级别、厂别等应切合混凝土配合比通知单的要求，应优先采纳硅酸盐水泥、一般硅酸盐水泥，强度等级不低于 32.5 级。
水泥进场应有产品合格证和出厂查验报告，进场后应付其强度、平定性及其余必需的性能指标进行取样复验，其质量切合现行国家标准《硅酸盐水泥、一般硅酸盐水泥》GB175等的规定。
当对水泥质量有思疑或出厂超出三个月时，应进行复验，并按复验结果使用。
2.1.2 骨料：细骨料应采纳坚硬持久的中砂或粗砂，细度模数宜大于 2.5 ，含水率宜控制在 5%～ 7%。
粗骨料应采纳坚硬持久的卵石或碎石，粒径不宜大于 15mm。
细骨料的质量应切合现行国家标准《一般混凝土用砂质量标准及查验方法》 JGJ52 的规定，粗骨料的质量应切合现行国家标准《一般混凝土用碎石或卵石质量标准及查验方法》 JGJ53的规定，进场后应取样复验合格。
骨料级配应控制在下表所规定的范围内。
表骨料经过各筛径的累计重量百分比（%）骨5 10 15料粒径优5～ 7 10～ 15 17～ 22 23～ 31 34～ 43 50～ 60 78～ 82 100 良4～ 8 5～ 22 13～ 31 18～ 41 26～ 54 40～ 70 62～ 90 100 2.1.3 外加剂：包含速凝剂、减水剂、防水剂等。
外加剂的质量、采纳和使用应切合现行的国家标准《混凝土外加剂》 GB8076、《混凝土外加剂应用技术规范》GB50119、国家现行标准《发射混凝土用速凝剂》 JC477 等和相关环境保护的规定。
所用外加剂的品种、生产厂家和牌号应切合混凝土配合比通知单的要求，外加剂应有产品说明书、出厂查验报告及合格证、性能检测报告，进场应复验。
速凝剂应依据水泥品种、水灰比等，经过不一样掺量的混凝土试验选择最正确掺量，使用前应做与水泥的相容性试验及水泥净浆凝固成效试验，初凝时间不该超出 5min，终凝时间不该超出 10min。

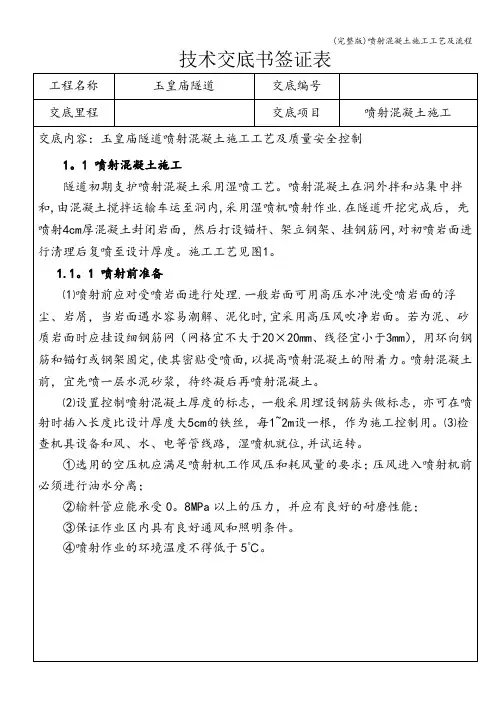

(完整版)喷射混凝土施工工艺及流程
喷射混凝土终凝2小时后，应进行养护。采用喷雾养护。养护时间不小于14d.当气温低于+5℃时，不得洒水养护。
1。2 施工控制要点
⑴喷射混凝土原材料先检验合格后才能使用，速凝剂应妥善保管,防止受潮变质。严格控制拌合物的水灰比，经常检查速凝剂注入环的工作状况。喷射混凝土的坍落度宜控制在8～13cm，过大混凝土会流淌,过小容易出现堵管现象.喷射过程中应及时检查混凝土的回弹率和实际配合比。喷射混凝土的回弹率：侧壁不应大于15%，拱部不应大于25%.
⑸喷射完成后应检查喷射混凝土与岩面粘结情况，可用锤敲击检查。同时测量其平整度和断面，并将此断面与开挖断面对比，确认喷射砼厚度是否满足设计和规范要求。当有空鼓、脱壳时，应及时凿除，冲洗干净进行重喷，或采用压浆法充填.
⑹在喷射侧壁下部时，需将上半断面喷射时的回弹物清理干净，防止将回弹物卷入下部喷层中形成“蜂窝”而降低支护强度.
⑶喷射速度要适当,以利于混凝土的压实.风压过大，喷射速度增大，回弹增加；风压过小，喷射速度过小，压实力小，影响喷混凝土强度。因此在开机后要注意观察风压，起始风压达到0.5MPa后，才能开始操作，并据喷嘴出料情况调整风压。一般工作风压：边墙0。3～0.5MPa，拱部0。4～0.65MPa。黄土隧道喷射混凝土时喷射机的压力一般不宜大于0。2MPa。
1.1.3 喷射作业
⑴喷射操作程序应为:打开速凝剂辅助风→缓慢打开主风阀→启动速凝剂计量泵、主电机、振动器→向料斗加混凝土。
⑵喷射混凝土作业应采用分段、分片、分层依次进行，喷射顺序应自下而上，分段长度不宜大于6m。喷射时先将低洼处大致喷平，再自下而上顺序分层、往复喷射。
①喷射混凝土分段施工时，上次喷混凝土应预留斜面,斜面宽度为200～300mm,斜面上需用压力水冲洗润湿后再行喷射混凝土.

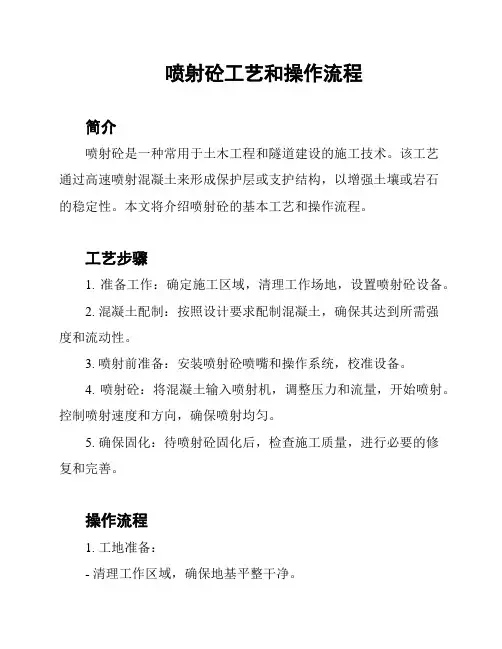

喷射砼工艺和操作流程
喷射砼工艺和操作流程简介喷射砼是一种常用于土木工程和隧道建设的施工技术。
该工艺通过高速喷射混凝土来形成保护层或支护结构，以增强土壤或岩石的稳定性。
本文将介绍喷射砼的基本工艺和操作流程。
工艺步骤1. 准备工作：确定施工区域，清理工作场地，设置喷射砼设备。
2. 混凝土配制：按照设计要求配制混凝土，确保其达到所需强度和流动性。
3. 喷射前准备：安装喷射砼喷嘴和操作系统，校准设备。
4. 喷射砼：将混凝土输入喷射机，调整压力和流量，开始喷射。
控制喷射速度和方向，确保喷射均匀。
5. 确保固化：待喷射砼固化后，检查施工质量，进行必要的修复和完善。
操作流程1. 工地准备：- 清理工作区域，确保地基平整干净。
- 确定喷射砼施工范围和区域，划定边界。
- 设置喷射砼设备，包括喷射机、喷嘴、搅拌设备等。
2. 混凝土准备：- 根据设计要求，选择适当的配合比和混凝土材料。
- 搅拌混凝土，确保混凝土的均匀性和流动性。
3. 喷射前准备：- 安装喷射砼喷嘴和喷射机系统，确保其正常运行。
- 校准喷射机的喷射压力和流量，以适应施工需求。
4. 喷射砼：- 将混凝土送入喷射砼设备的料斗中。
- 控制喷射机的喷射速度和方向，根据设计要求进行均匀喷射。
- 连续喷射，确保喷射砼的紧密性和一致性。
5. 施工质量控制：- 检查喷射砼施工质量，包括表面平整度、均匀性等。
- 进行必要的修复和补充，以确保喷射砼的稳定性和安全性。
结论喷射砼工艺是一种常用的土木工程施工技术，通过高速喷射混凝土来加固土壤和岩石。
本文介绍了喷射砼的基本工艺步骤和操作流程，以帮助读者更好地了解和应用该技术。
请在实际施工中，根据设计要求和实际情况进行具体操作，并确保施工质量和安全性。

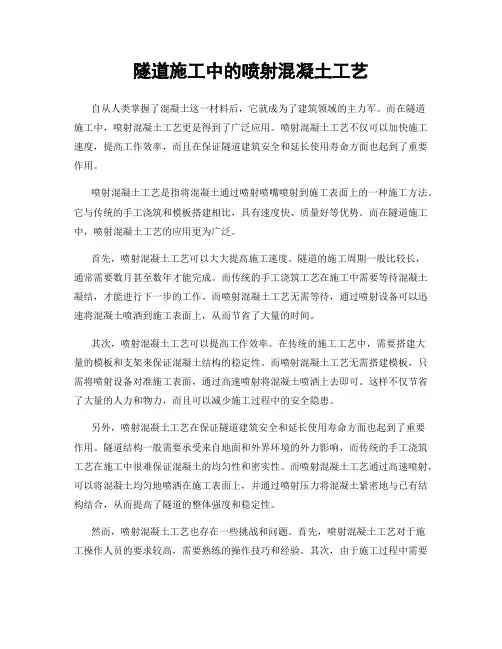

隧道施工中的喷射混凝土工艺
隧道施工中的喷射混凝土工艺自从人类掌握了混凝土这一材料后，它就成为了建筑领域的主力军。
而在隧道施工中，喷射混凝土工艺更是得到了广泛应用。
喷射混凝土工艺不仅可以加快施工速度，提高工作效率，而且在保证隧道建筑安全和延长使用寿命方面也起到了重要作用。
喷射混凝土工艺是指将混凝土通过喷射喷嘴喷射到施工表面上的一种施工方法。
它与传统的手工浇筑和模板搭建相比，具有速度快、质量好等优势。
而在隧道施工中，喷射混凝土工艺的应用更为广泛。
首先，喷射混凝土工艺可以大大提高施工速度。
隧道的施工周期一般比较长，通常需要数月甚至数年才能完成。
而传统的手工浇筑工艺在施工中需要等待混凝土凝结，才能进行下一步的工作。
而喷射混凝土工艺无需等待，通过喷射设备可以迅速将混凝土喷洒到施工表面上，从而节省了大量的时间。
其次，喷射混凝土工艺可以提高工作效率。
在传统的施工工艺中，需要搭建大量的模板和支架来保证混凝土结构的稳定性。
而喷射混凝土工艺无需搭建模板，只需将喷射设备对准施工表面，通过高速喷射将混凝土喷洒上去即可。
这样不仅节省了大量的人力和物力，而且可以减少施工过程中的安全隐患。
另外，喷射混凝土工艺在保证隧道建筑安全和延长使用寿命方面也起到了重要作用。
隧道结构一般需要承受来自地面和外界环境的外力影响，而传统的手工浇筑工艺在施工中很难保证混凝土的均匀性和密实性。
而喷射混凝土工艺通过高速喷射，可以将混凝土均匀地喷洒在施工表面上，并通过喷射压力将混凝土紧密地与已有结构结合，从而提高了隧道的整体强度和稳定性。
然而，喷射混凝土工艺也存在一些挑战和问题。
首先，喷射混凝土工艺对于施工操作人员的要求较高，需要熟练的操作技巧和经验。
其次，由于施工过程中需要使用高压喷射设备，施工现场的安全风险也增加了。
此外，混凝土的材料配比和混凝土的质量也会对喷射混凝土工艺的效果产生影响。
综上所述，隧道施工中的喷射混凝土工艺在提高施工速度、工作效率以及保证建筑安全和延长使用寿命等方面都具有重要的作用。
喷射混凝土支护
喷射混凝土支护喷射混凝土支护是将混凝土材料喷射到需要加固的地面或构筑物表面，形成一层坚硬、结实的保护层的一种工程技术。
它广泛应用于隧道、地铁、水利、矿山、铁路、公路等领域的地质工程和建筑工程中，具有安全、高效、节能等优点，在许多工程项目中得到广泛应用。
一、喷射混凝土支护工艺流程1. 边框制作：先在固定混凝土喷射机的位置上，固定边框模板。
2. 泵送混凝土:泵混凝土进入喷射机前部的压缩机并在压缩机由压缩进入混凝土喷射泵。
3. 混凝土喷射：开始恰当设置喷射量、喷射速度等参数，不停喷射均匀的混凝土层。
4. 密封：一段时间后，喷射厚度达到要求，喷射结束，并加强混凝土表面密封，增加强度和保护目标物。
二、喷射混凝土支护的优点1. 安全性高：使用喷射混凝土进行支护的施工过程不需要人员进入施工区域，安全性高。
2. 抗渗性强：由于喷射混凝土中含有特殊添加剂和掺合料，可以大大提高混凝土的抗渗性能。
3. 节能减排：与传统的混凝土浇筑方式相比，使用喷射混凝土仅需要少量的水泥和水，大大节省了能源和水资源。
4. 施工周期短：相比传统的浇筑方式，使用喷射混凝土支护可以大大缩短建筑工期，提高工程进展速度。
三、喷射混凝土支护的适用范围喷射混凝土支护广泛应用于隧道、铁路、地铁、矿山、高架桥、水利水电等建筑工程中，可以有效保护工程的稳定性和安全性。
例如，在隧道施工中，使用喷射混凝土可以增加隧道的承载能力，防止落石和水流，确保隧道的安全性。
而在水利水电工程中，喷射混凝土可以有效地减少渗漏问题，保证工程的正常运行。
四、喷射混凝土支护的技术难点1. 混凝土喷射机的使用：混凝土喷射机需要具备合适的操作人员，以保证高效和优质的施工。
2. 混凝土制备和输送：混凝土的制备和输送需要掌握一定的技术，以确保混凝土的性能和喷射质量。
3. 质量控制：在喷射混凝土施工的过程中，需要掌握一定的质量控制技术，以保证喷射混凝土的稳定性和耐久性。
总的来说，喷射混凝土支护作为一种新型的建筑技术，已得到广泛的应用和推广。
铁路隧道喷射混凝土施工工艺手册.doc
隧道喷射混凝土施工工艺手册版本号：ZGZT1J-NGZQ6-SD-05编制：复核：审核：目录第一章喷射混凝土设计 (2)第二章喷射混凝土工艺框图 (2)第三章喷射混凝土施工工艺 (3)1、施工准备 (3)1.1技术准备 (3)1.2 原材料及配合比准备 (3)1.3机具准备 (4)2、混凝土搅拌 (4)3、混凝土运输 (4)4、喷射作业 (4)5、养护 (5)第四章喷射砼施工要点 (5)第五章质量检验 (6)第一章喷射混凝土设计隧道初期支护喷射混凝土采用湿喷工艺，Ⅱ、Ⅲ级围岩拱墙喷射素混凝土；Ⅳ、Ⅴ级围岩拱墙素合成纤维砼、仰拱喷射素砼；喷射砼设计强度等级为C25，24h强度等级不应低于10Mpa。
第二章喷射混凝土工艺框图图1 喷射混凝土施工工艺图第三章喷射混凝土施工工艺1、施工准备1.1技术准备施工前，应由专业工程师向现场技术人员、作业人员进行技术交底，并确认人员、设备、材料、机具、作业环境满足正常作业的要求。
1.2 原材料及配合比准备表1 喷混凝土原材料技术要求表2 C25喷射混凝土理论配合比（㎏/m3）1.3机具准备隧道单口每工作班施工，设备机具配置应结合隧道开挖方法、工期要求进行合理配置，配套的生产能力应为均衡施工能力的1.2～1.5倍。
表3主要机械设备配置表2、混凝土搅拌湿喷砼搅拌采取全自动计量强制式搅拌机，施工配料应严格按配合比进行操作，速凝剂在喷射机喂料时加入。
3、混凝土运输运输采用砼运输罐车，随运随拌。
喷射砼时，多台运输车应交替运料，以满足湿喷砼的供应。
在运输过程中，要防止混凝土离析、水泥浆流失、坍落度变化以及产生初凝等现象。
掺有合成纤维混凝土的搅拌时间宜为4～5min。
搅拌完成后随机取样，如纤维已均匀分散成单丝，则混凝土可投入使用，若仍有成束纤维，则至少延长搅拌时间30s才可使用。
4、喷射作业⑴喷射操作程序应为：打开速凝剂辅助风→缓慢打开主风阀→启动速凝剂计量泵、主电机、振动器→向料斗加混凝土。
隧道工程施工喷射混凝土
通过试验确定喷射混凝土的配合比，以满足设计 要求的强度、耐久性和工作性能。
优化策略
在保证混凝土性能的前提下，尽量减少水泥用量 ，降低混凝土成本；通过调整骨料级配和砂率， 改善混凝土的和易性和喷射性能。
现场试验与调整措施
现场试验
在隧道工程施工前，应在现场进行喷射混凝土的试配和试验，以验证配合比的 合理性和可行性。
定义
喷射混凝土是借助喷射机械，利用压缩空气或其他动力 ，将按一定比例配合的拌合料，通过管道输送并高速喷 射到受喷面上凝结硬化而成的一种混凝土。
作用
喷射混凝土具有支护和加固的作用，能够封闭围岩，防 止其松动和变形，同时与围岩紧密结合，共同承受荷载 ，提高围岩的稳定性和承载能力。
喷射混凝土工艺原理
工艺流程
准备工作→拌合料配制与运输→喷射作业→养护。
工艺原理
利用喷射机械将拌合料以高速喷射到受喷面上，通过反复连续的喷射使混凝土与围岩紧密结合 ，形成一个整体，从而起到支护和加固的作用。
适用范围及优缺点分析
• 适用范围：隧道工程施工中，喷射混凝土适用于各种地质条件和断面形状的隧道，尤其适用 于软弱破碎围岩、高应力地段以及大跨度隧道的支护和加固。
隧道工程施工后养护管理策
05
略
养护期设置及要求说明
养护期定义
隧道工程喷射混凝土施工完成后 ，为确保混凝土充分硬化、达到 设计强度，所必须进行的保养与
维护的时间段。
养护期长度
通常根据混凝土类型、施工环境、 气候条件等因素确定，一般不少于 28天。
养护要求
在养护期间，应保持混凝土表面湿 润，防止干裂；同时，要避免受到 外力冲击或重载，以免影响混凝土 结构的稳定性和耐久性。
喷射混凝土施工工艺
喷射混凝土施工工艺喷射混凝土施工工艺1 工艺概述在隧道钻爆法施工中，喷射混凝土普遍应用于初期支护和临时支护中。
施工中，应根据围岩特点、断面大小和使用条件等选择喷射混凝土厚度。
喷射混凝土施工方法有干喷法、潮喷法和湿喷法。
干喷法是把水泥、骨料按比例拌匀，进入喷射机后用压缩空气将物料经过喷嘴形成料束，高速推送到受喷工作面上，拌合水经喷头的水环加入；潮喷法是预先在混合料中加适量的水，在进入喷射机时掺入速凝集、补充分量的水，用压缩空气将物料经过软管和喷嘴形成的料束高速推送到受喷工作面上；湿喷法把按配合比加水拌制好的混凝土拌合料喷到受喷面上。
湿喷法与干（潮）喷比较有明显的优点：①干（潮）拌的混凝土质量不易控制，特别是水胶比带有随意性；湿喷的混凝土按生产工艺生产后运至湿喷机进行喷射，其配合比完全处于受控状态，从而保证了喷混凝土的质量。
②干（潮）喷回弹量达40%~50%，而湿喷回弹量为15%左右，因此湿喷的生产效率高。
③潮喷喷嘴旁粉尘为60mg/m3，干喷喷嘴旁粉尘浓度更高，而湿喷喷嘴旁粉尘较潮喷喷嘴旁粉尘小得多。
④干喷机结构简单，体积小，清洗方便，但结合板磨损大；湿喷机构造复杂，体积大，需要动力设备的牵引，结合板磨损小。
客专铁路隧道工程一般要求采用湿喷法喷射混凝土，本工艺仅介绍湿喷法。
2 适用条件适用于线间距为4.6m的时速250Km客运专线铁路有碴道床一般地区的Ⅱ～Ⅴ级围岩双线山岭隧道的锚喷支护。
3 作业内容1.施工机械和材料准备；2.清理基岩表面；3.拌制喷射混凝土料；4. 初喷；5. 复喷。
4 质量标准及检验方法一、原材料及成品、半成品质量检验㈠喷射混凝土1、选用普通硅酸盐水泥；细骨料选用细度模数大于2.5的坚硬耐久洁净的中砂或粗砂，使用时含水率控制在5%～7%；粗骨料选用粒径不大于15mm且采用连续级配、坚硬耐久的碎石；化验合格的拌合用水；外加剂宜采用液体速凝剂，其掺量不宜大于水泥用量的5%，喷射混凝土的初凝时间不大于5min，终凝时间不大于10min。
高速铁路隧道喷射混凝土施工工法
高速铁路隧道喷射混凝土施工工法隧道是铁路运输中不可避免的重要组成部分，而喷射混凝土施工工法在隧道建设中也扮演着至关重要的角色，特别是在高速铁路建设中。
本文将介绍高速铁路隧道喷射混凝土施工工法。
工艺流程喷射混凝土施工工法是在隧道断面的钢架杆网构筑后，采用自动化喷射设备将预制好的混凝土通过喷射机从喷嘴处进行高速喷射，均匀喷涂在钢筋表面上，通过高速液化旋转混合，将钢筋网和混凝土紧密固结在一起，在喷射过程中由于混凝土经过高速液化旋转的混合，混凝土密实度较高，钢筋网将被混凝土包裹在里面。
设备及工具喷射混凝土施工工法需要的设备主要包括混凝土喷硬器、混凝土搅拌机、压力泵以及安全工具等。
混凝土喷硬器是喷射混凝土施工的核心设备，它主要由混凝土输送管、打开和关闭速度控制阀的输送泵、以及将混合料送到混凝土喷嘴的喷射泵组成。
混凝土搅拌机和压力泵是混凝土制备的必备设备，它们主要用于混合水泥、石灰石和砂子等原材料，制备成混凝土。
为确保施工安全，喷射混凝土施工现场还需要配备相关的安全工具，例如安全绳、安全带、头盔等。
施工流程1. 设计方案和攻坚计划在开始喷射混凝土施工之前，需要制定一份详细的设计方案和施工攻坚计划。
该方案应该明确各项施工标准和流程，包括施工机具使用、混凝土施工厚度、材料配比、混凝土混合时间、硬化时间、安全规范等。
2. 钢筋网施工在喷射混凝土之前，需要先在隧道断面上构筑钢筋网。
钢筋网的主要作用是通过网格结构将混凝土牢固固定在隧道内壁上，以提高隧道的强度和稳定性。
3. 喷射混凝土施工在对钢筋网进行检查和调整后，才能进行混凝土喷射施工。
混凝土通过混凝土喷硬器不断地被喷洒在钢筋网上，直到达到所需的厚度。
4. 水泥喷洒和固化完成混凝土喷射施工后，需要进行水泥喷洒和固化。
水泥喷洒的目的是提高混凝土的密封性和防水性能，防止水蒸气或者水雨渗入情况发生。
固化时间为7-10天时间，而喷洒后的水泥一般需要在24小时达到最强的固化效果。
喷射混凝土的施工工艺
喷射混凝土的施工工艺引言：喷射混凝土是一种常用的施工工艺，用于修复和加固建筑结构、隧道、桥梁等等。
本文将介绍喷射混凝土的施工工艺，包括混凝土配比、喷射设备、施工过程和注意事项等。
一、混凝土配比混凝土配比是喷射混凝土施工的基础。
混凝土需要具备一定的流动性和适应性，以便能够在喷射过程中顺利地流动到所需的位置。
此外，混凝土的强度、耐久性等性能也需要根据具体的工程要求进行调整。
常用的配比参数包括水灰比、粉料用量、细集料用量等。
二、喷射设备喷射混凝土需要使用专门的喷射设备，包括喷射机和输送管路。
喷射机通过高压气流将混凝土喷射到施工位置，而输送管路则起到连接喷射机和施工位置的作用。
喷射机的选择应根据工程规模、施工要求和混凝土配比等因素来确定。
三、施工过程1. 准备工作：在开始喷射混凝土之前，需要对施工现场进行清理和准备工作，确保施工区域干净、平整，并清除可能影响施工质量的障碍物。
2. 喷射前的处理：在喷射混凝土之前，需对施工位置进行处理。
例如，可以先涂抹一层浆料或进行喷砂处理，以提高混凝土的附着力。
3. 喷射过程：在喷射过程中，需要按照配比要求将配制好的混凝土送入喷射机，通过高压气流将混凝土喷射到施工位置。
喷射应从施工位置的底部开始，逐渐向上喷射，确保混凝土能够充分填充空隙并与原有结构良好结合。
4. 后续处理：在喷射完成后，需要对施工位置进行后续处理。
例如，可以用抹灰、抹平等方式对喷射表面进行修整，以提高外观质量和耐久性。
四、注意事项1. 施工人员应严格按照施工规范进行操作，确保安全施工。
2. 在施工过程中，需要不断监测混凝土的流动性和强度，及时调整喷射参数和混凝土配比。
3. 喷射混凝土应在环境湿度适宜的条件下进行，避免在极端干燥或潮湿环境下施工。
4. 喷射混凝土时应注意保护周围环境和设备，避免喷射混凝土对周围结构和设备造成损害。
结论：喷射混凝土是一种适用于修复和加固建筑结构的常用施工工艺。
通过合理的混凝土配比、选择适当的喷射设备以及严格按照施工规范进行操作，可以确保喷射混凝土施工质量和工程安全。
隧道工程喷射混凝土施工工艺
隧道工程喷射混凝土施工工艺2.6.1.1工艺概述利用压缩空气，将一定配和比拌制的混凝土混合物沿管路输送至喷头处并以一定的压力和速度垂直喷射于受喷面，依靠喷射过程中水泥与骨料的连续撞击压密而形成的一种混凝土。
适用于隧道洞口边仰坡支护及洞身支护。
2.6.1.2作业内容1.喷射混凝土生产及运输；2.清理基岩表面3.喷射砼；4.喷射混凝土养护。
2.6.1.3质量标准及验收方法1.喷射混凝土采用的材料应符合下列规定：(1)水泥：应优先采用硅酸盐水泥或普通硅酸盐水泥（不低于 P.O32.5），必要时可采用特种水泥。
当有抗冻、抗渗要求时，应采用 P.O42.5 水泥。
- 53 -- 54 -累计重量百分数（％）当喷射混凝土遇含有较高可溶性硫酸盐的地层或地下水地段，应按侵蚀类型和侵蚀程度采用相应的抗硫酸盐水泥。
当需要喷混凝土有较高的早期强度时，可选用硫铝酸盐水泥或其它早强水泥。
(2) 粗细骨料应符合如下要求：喷射混凝土中的石子最大粒径不宜大于 15mm 。
按重量计含泥量不应大于 1％，泥块含量不应大于 0.25％。
(3) 细骨料应采用坚硬耐久的中砂或粗砂，细度模数应大于 2.5，含水率宜控制在 5%～7%。
砂中小于 0.075mm 的颗粒不应大于 20％。
含泥量不应大于 3％，泥块含量不应大于 1％。
喷射混凝土用的骨料级配宜控制在图 2.6.1-1 所给的范围内。
10100 1 2 34 5 67 8 910 11 12 1314 150 1 2 3 4 5 6 78 9 1011 1213 14 15筛孔尺寸（mm ）筛孔尺寸（mm ）图 2.6.1-1 喷射砼骨料级配控制曲线图(4) 外加剂：应对混凝土的强度及与围岩的粘结力基本无影响；对混凝土和钢材无腐蚀作用； 吸湿性差，易于保存；不污染环境，对人体无害。
(5) 速凝剂：喷射混凝土宜采用液体速凝剂，其掺量不宜大于水泥用量的 5％。
速凝剂使用前，应做与水泥的相容性试验及水泥净浆凝结效果试验，严格控制掺量，并要求初凝不应大于5min ，终凝不应大于 10min 。
隧道喷射混凝土施工工艺
1.喷射砼1.1工艺流程喷砼采用湿喷工艺，以减少回弹及粉尘，创造良好隧道作业环境。
喷射用砼采用现场拌制，由竖井串筒下料入运料车运至喷射工作面。
喷射砼配合比由现场试验室根据试验选择，并经过试验验证。
喷射砼施工工艺见下图。
合送湿喷砼施工工艺流程图1.2喷射砼原材料要求1.2.1水泥采用不低于425#的普通硅酸盐水泥，使用前作强度复查试验，其性能符合现行的水泥标准。
1.2.2细骨料采用硬质、洁净的中砂或粗砂，细度模数大于2.5。
1.2.3粗骨料采用坚硬而耐久的碎石或卵石，粒径不宜大于15mm，级配良好。
若使用碱性速凝剂时，不得使用含有活性二氧化硅的石料。
1.2.4水采用市政自来水。
不得使用含有影响水泥凝固及硬化的有害物质的水。
1.2.5速凝剂使用合格产品。
使用前与水泥做相容性试验及水泥凝结效果试验，其初凝时间不得大于5min，终凝时间不得大于10min。
1.3喷射砼技术要求1.3.1搅拌混合料采用强制式搅拌机，搅拌时间不小于2min。
原材料的称量误差为：水泥、速凝剂±1%，砂石±3%；拌和好的混合料运输时间不得超过2h；混合料应随拌随用。
1.3.2砼喷射机具性能良好，输送连续、均匀，技术性能满足喷射砼作业要求。
1.3.3喷射砼作业前，清洗受喷面并检查断面尺寸，保证尺寸符合设计要求。
喷射砼作业区有足够的照明，作业人员佩带好作业防护用具，确保工作质量及安全。
1.3.4喷射砼在开挖面暴露后立即进行，作业符合下列要求：(1)喷射砼作业应分段分片进行。
喷射作业自上而下，先喷格栅钢架与拱壁间隙部分，后喷两钢架之间部分。
(2)喷射砼分层进行，一次喷射厚度根据喷射部位和设计厚度而定，拱部宜为5cm-6cm，边墙为7cm-10cm，后喷一层应在先喷一层凝固后进行，若终凝后或间隔一小时后喷射，受喷面应用高压风水清洗干净。
(3)喷射作业喷头垂直受喷面，根据湿喷机性能要求，喷头距受喷面距离以1.5m-2.0m为宜。
隧道工程中喷射混凝土支护技术规程
隧道工程中喷射混凝土支护技术规程喷射混凝土支护技术在隧道工程中扮演着重要的角色，它是一种常用的支护措施，被广泛应用于隧道工程中的洞身固化、支护以及地下工程建设中的衬砌等方面。
在本文中，我将探讨喷射混凝土支护技术的各个方面，包括其原理、工艺流程以及相关的规程规范。
1. 喷射混凝土支护技术的原理喷射混凝土支护技术是利用高压喷射设备将混凝土喷射到隧道洞身或其他需要支护的结构表面上，形成一层坚固的混凝土衬砌。
其原理是通过混凝土的初始凝结硬化过程形成的高强度和高密实度，使其能够承受土体压力和其他外部荷载的作用，保护洞身的稳定性。
2. 喷射混凝土支护技术的工艺流程2.1 前期准备在进行喷射混凝土支护之前，需要对隧道洞身进行清理和处理，包括清除松散土壤、破碎岩石，并确保洞身表面平整、干燥。
2.2 配制喷射混凝土材料在实施喷射混凝土支护之前，需要准备好混凝土原材料，并进行精确的配比。
常用的混凝土材料包括水泥、砂、石子、掺合料等。
2.3 喷射混凝土喷射混凝土通常分为湿喷和干喷两种方式。
湿喷即将混凝土以泥浆形式喷射，干喷则是将混凝土预先搅拌好后喷射。
湿喷：将混凝土原材料与水按照一定比例混合，并通过高压泵送机将混凝土泥浆喷射到隧道壁面。
在喷射的需要控制好喷射压力、喷射速度以及泥浆的粘度，以确保喷射混凝土的质量和均匀性。
干喷：将预先搅拌好的干混凝土通过喷射设备喷射到隧道壁面，然后加水使其凝结硬化。
干喷的优点是施工速度快、节约水源，但需要控制好喷射参数以确保混凝土的质量。
2.4 后期处理完成喷射混凝土支护后，需要对其进行后期处理。
主要包括保湿、养护等工作，以促进混凝土的凝结硬化过程，提高支护效果和耐久性。
3. 相关规程和标准为确保喷射混凝土支护技术的施工质量和安全性，国内外都有相关的规程和标准加以约束。
我国相关的规程包括《公路隧道工程施工及验收规范》、《地铁隧道工程施工与验收规范》等，这些规范从混凝土材料的选择、配制、喷射参数控制等方面提出了具体的要求和指导。
技术交底隧道3-喷射混凝土支护
(10)喷混凝土终凝2h后，应喷水养护，养护时间不少于7d。
2.质量控制
2.1.基本要求
(1)喷射混凝土配合比，应通过试验确定并满足设计强度和喷射工艺的要求。
(2)分层作业时，最后一层喷射应在前一层混凝土终凝后进行，混合料应随拌随喷，回弹物不得重新用作喷射混凝土材料。
(2)粗集料：应采用连续级配、坚硬耐久的碎石，最大粒径不大于16mm，其压碎值应≤20％，针片状颗粒含量≤8％，含泥量≤1.0％，施工前进行碱活性试验。
(3)细集料：采用连续级配中、粗砂，细度模数不小于2.5，其含泥量≤3%。
(4)速凝剂：应根据水泥品种、水灰比等，根据试验选择掺量，使用前应做好速凝效果试验，要求初凝不大于5min，终凝不大于10min。应采用液体速凝剂，严禁采用粉体速凝剂。
(13)喷手在作业时须佩戴护目镜，防止喷射混凝土颗粒溅入眼内。在喷嘴前方严禁站人。
5.水保环保措施
(1)对施工人员加强保护自然资源教育，严禁随意砍伐树木。
(2)营造良好环境。在施工现场和生活区设置足够的临时卫生设施，经常进行卫生清理，由项目部组织人员定期对施工场所进行专项检查。
(3)对汽油等易挥发品密闭存放，并尽量缩短开启时间。
检查项目
规定值或允许偏差
检查方法和频率
1
喷射混凝土强度（MPa）
在合格标准内
按隧道施工技术规范附录C检查
2
喷层厚度（mm）
平均厚度≥设计厚度；检查点的90%≥设计厚度；最小厚度≥0.5倍设计厚度，且≥50
凿孔法或雷达检测仪：每10m检查一个断面，每个断面从拱顶中线起每3m检查1点
3
空洞检测
无空洞，无杂物
隧道喷射混凝土工艺试验总结
隧道喷射混凝土工艺试验总结近年来，隧道建设日益增多，而隧道喷射混凝土工艺则是其中一项重要的施工技术。
基于此，我进行了一系列的隧道喷射混凝土工艺试验，并在此对试验结果进行总结和分析。
首先，我将试验分为不同的工艺流程，包括混凝土配比设计、喷射混凝土的质量控制和施工参数探索等。
一、混凝土配比设计在混凝土配比设计方面，我的试验主要针对不同硅酸盐水泥掺量和不同掺合料比例进行测试。
试验结果表明，随着硅酸盐水泥掺量的增加，混凝土强度逐渐提高。
同时，适量的掺合料加入可以改善混凝土的耐久性。
综合考虑强度和耐久性两个因素，建议在隧道喷射混凝土的配制中，硅酸盐水泥掺量控制在20%左右，同时添加适量的粉煤灰或矿粉。
二、喷射混凝土的质量控制针对喷射混凝土的质量控制，在试验中我主要对混凝土的坍落度、密实度和抗渗性进行了测试。
坍落度测试结果表明，混凝土的坍落度在50mm至100mm之间，最佳坍落度为70mm左右。
密实度测试结果显示，随着喷射混凝土的过程中振捣次数的增加，混凝土的密实度逐渐增大。
抗渗性测试结果显示，喷射混凝土的抗渗性能与混凝土的密实度密切相关。
因此，在隧道喷射混凝土的施工过程中，应严格控制混凝土的坍落度、振捣次数和密实度，以提高混凝土的抗渗性。
三、施工参数探索在施工参数探索中，我主要研究了喷射混凝土的喷射压力和喷射速度对混凝土工艺的影响。
试验结果表明，随着喷射压力的增大，混凝土的坍落度减小，但是均匀性变差。
因此，在实际施工中，应根据具体情况选择合适的喷射压力。
而对于喷射速度，试验结果显示，适当增加喷射速度可以提高混凝土的均匀性，但是过高的喷射速度会引起混凝土的剪切破坏。
综合考虑，建议选择适中的喷射速度，以保证混凝土的均匀性和施工效率。
综上所述，隧道喷射混凝土工艺试验结果表明，在混凝土配比设计、混凝土质量控制和施工参数探索等方面，都需要综合考虑强度、耐久性和施工效率等因素。
随着科技的不断进步和实践经验的积累，隧道喷射混凝土工艺将不断完善和发展，为隧道建设提供更可靠的技术支持。
混凝土隧道喷射混凝土施工技术规程解读
混凝土隧道喷射混凝土施工技术规程解读混凝土隧道喷射混凝土施工技术规程解读混凝土隧道喷射混凝土施工技术规程是对混凝土隧道施工过程中所涉及的喷射混凝土施工方法的规定和指导。
喷射混凝土作为一种常用的结构材料，在隧道施工中有着广泛的应用。
通过混凝土隧道喷射混凝土施工技术规程的解读，我们能更好地理解和掌握喷射混凝土施工的关键要点和技术要求。
一、喷射混凝土工艺流程与方法1. 喷射混凝土的选择与应用：根据隧道施工的具体情况和要求，选择适合的喷射混凝土材料，如水泥、骨料、外加剂等，并确保其优良的工作性能和力学性能。
2. 喷射混凝土的配合比设计：根据设计要求和隧道地质条件，合理确定混凝土的配合比，包括水灰比、骨料比例、外加剂用量等。
3. 喷射混凝土的施工设备与工艺：选用适当的喷射设备和工艺，确保混凝土的均匀性、密实性和强度，同时考虑施工效率和质量控制。
二、喷射混凝土施工的关键技术要点1. 喷射混凝土前的准备工作：包括隧道面的清洁处理、喷射混凝土材料的准备和配比检查、喷射设备的调试等。
2. 喷射混凝土的层分和喷射顺序：根据设计要求和工艺规程，合理划定喷射混凝土的分层、分段和分区，控制每层混凝土的厚度和喷射顺序，确保施工质量和工期进度。
3. 喷射混凝土的技术要求和控制措施：包括混凝土的坍落度、喷射距离和浆液比的控制，喷射压力和速度的调整，喷射混凝土层的嵌结和联系等。
4. 喷射混凝土的质量检测与验收标准：通过对喷射混凝土施工过程中的各项指标的检测和测量，对混凝土的质量进行评估和验收，确保施工质量和工程安全。
三、喷射混凝土施工的影响因素与控制措施1. 地质条件和隧道设计：隧道地质条件和设计参数是影响喷射混凝土施工质量和进度的主要因素，需要对地质情况进行综合分析和评估，并根据设计要求进行合理的施工调整。
2. 施工设备和材料：喷射设备的性能和质量、喷射混凝土的配合比和材料质量等，都会对施工效果和混凝土的力学性能产生影响，需要保证施工设备和材料的稳定性和可靠性。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
隧道初期支护喷射混凝土中，有湿喷、潮喷、干喷、混合喷法，那么它们有什么本质差别呢？在应用环境和范围上有什么差别？
喷射混凝土是利用压缩空气，将按一定配比的混凝土拌和料通过管道输送并高速喷射到受喷面上凝结硬化，从而形成混凝土支护层。
近年来，喷射混凝土技术以其简单的工艺、独特的效应、经济的造价和快捷的施工速度，在建筑、铁公路隧道施工、矿山井巷建设、边坡加固等领域广泛应用。
隧道喷射砼根据工艺流程一般分干喷、潮喷、湿喷和混合喷四种。
主要区别是各工艺的投料程序不同，特别是加水和速凝剂的时机不同。
干喷：干喷是将骨料、水泥和速凝剂按一定比例干拌均匀，然后装入喷射机，用压缩空气使干集料在软管内呈悬浮状态压送到喷枪，再在喷嘴处与高压水混合，以较高速度喷射到岩面上。
干喷使用的机械结构较简单，机械清洗和故障处理容易。
但其缺点是容易产生较大的粉尘，回弹量大，加水是由喷嘴处的阀门控制的，水灰比的控制比较难而且与操作手的熟练程度有关。
潮喷：是将骨料预加少量水，使之呈潮湿状，再加水泥拌和，从而降低上料、拌和和喷射时的粉尘。
但大量的水仍是在喷头处加入和喷出的，其喷射工艺流程和使用机械同干喷工艺。
目前施工现场较多使用的是潮喷工艺。
湿喷：是将骨料、水泥和水按设计比例拌和均匀，用湿式喷射机压送到喷头处，再在喷头上添加速凝剂后喷出。
湿喷混凝土质量容易控制，喷射过程中的粉尘和回弹量很少，是应当发展应用的喷射工艺，但对喷射机械要求高，机械清洗和故障处理较麻烦。
对于喷层较厚的软岩和渗水隧道，则不宜使用湿喷。
混合喷射：又称水泥裹砂造壳喷射法，它是将一部分砂加第一次水拌湿，再投入全部水泥强制搅拌造壳；然后加第二次水和减水剂拌和成SCE砂浆；将另一部分砂和石、速凝剂强制搅拌均匀。
然后分别用砂浆泵和干式喷射机压送到混合管混合后喷出。
混合喷射是分次投料搅拌工艺与喷射工艺的结合，其关键是水泥裹砂（或砂、石）造壳技术。
混合喷射工艺使用的主要机械设备与干喷工艺基本相同，但混凝土的质量较干喷混凝土质量好，且粉尘和回弹率有大幅度降低。
但使用机械数量较多，工艺较复杂，机械清洗和故障处理很麻烦。
因此混合喷射工艺一般只用在喷射混凝土量大和大断面隧道工程中。
由于喷射工艺的不同，喷射混凝土强度不同，干喷和潮喷混凝土强度较低，一般只能达到C20而混和喷射和湿喷则可达到C30~C35。
