气力输灰技术方案
电厂除灰技术手册气力输灰管道
电厂除灰技术手册气力输灰管道电厂除灰技术手册气力输灰管道一、气力输灰管道的应用背景在电力工业中，气力输灰管道是一种重要的设备，广泛应用于除灰系统。
气力输灰管道的工作原理是利用气流将灰直接从电除尘器输送到灰库，从而实现除灰系统的自动化和高效化。
这种技术的应用不仅提高了电力生产效率，还为环保事业做出了贡献。
二、气力输灰管道的工作原理气力输灰管道主要由输送管、灰斗、支撑架和控制系统等组成。
工作时，通过控制系统将适量的空气送入灰斗，气流带动灰物料从电除尘器进入输送管。
在输送过程中，灰物料在高速气流的带动下，以悬浮状态向灰库输送，最终实现除灰目的。
三、气力输灰管道的优缺点优点：1、自动化程度高：气力输灰管道系统可以实现自动化操作，减轻了劳动强度，提高了生产效率。
2、输送距离长：在适当的气压作用下，灰物料可以被输送到较远的灰库，从而满足长距离除灰的需求。
3、对环境影响小：由于是封闭式输送，避免了粉尘外溢，对环境影响较小。
缺点：1、对设备要求高：气力输灰管道系统需要高质量的设备作为支撑，因此成本较高。
2、输送过程中容易受阻：灰物料在输送过程中可能会因为管道弯头、阀门等部位而受阻，需要定期进行维护。
3、管道磨损较快：由于灰物料长时间在管道内摩擦，管道磨损较快，需要定期更换。
四、气力输灰管道的维护要点为了保证气力输灰管道的正常运行，以下是一些维护要点：1、定期检查管道磨损情况，及时更换磨损严重的管道。
2、定期清理阀门、弯头等部位的积灰，确保管道通畅。
3、定期检查空气压缩机的运行情况，保证气压稳定。
4、定期对控制系统进行检查和维护，确保系统正常运行。
5、注意设备的保养和维修，保证设备的完好率。
五、气力输灰管道的发展趋势随着科技的不断发展，气力输灰管道技术也在不断进步。
未来，气力输灰管道将会朝着以下方向发展：1、智能化：通过引入智能控制系统，实现气力输灰管道的自动化和智能化运行，提高生产效率。
2、节能环保：通过优化设备结构，降低能耗，减少对环境的影响，为环保事业做出更大贡献。
气体输灰施工方案
气体输灰施工方案1. 引言在工业生产和环境治理中，气体输灰技术被广泛应用。
通过利用气体流动原理，将粉尘颗粒输送到指定区域，实现粉尘的收集和处理。
本文将介绍气体输灰施工方案的基本原理和关键步骤。
2. 气体输灰原理气体输灰是利用气流的动力将粉尘颗粒从一处输送到另一处的技术。
其基本原理为利用气流的运动和辅助设备的作用，使粉尘颗粒悬浮在气流中，并通过管道输送到指定位置。
当气流通过管道时，气体与颗粒之间的摩擦力使颗粒沿着管道方向运动，最终到达指定位置。
3. 气体输灰施工步骤3.1 设备准备在进行气体输灰施工前，需要准备以下设备和材料：•输灰系统：包括气源、气源控制设备、输送管道等。
•收灰设备：用于收集和处理输送的粉尘颗粒。
•辅助设备：如阀门、过滤器等。
•各种管件和连接材料。
3.2 施工准备在进行气体输灰施工前，需要进行以下准备工作：•确定输灰的起点和终点位置。
•测量和规划输灰系统的管道布局。
•清理和准备输灰系统管道。
•检查输灰设备和辅助设备的工作状态。
3.3 输灰系统安装按照规划的管道布局，依次安装输灰设备和辅助设备。
确保每个连接处都严密可靠，并使用合适的密封材料进行密封。
安装期间需要注意以下问题：•管道径向和纵向的坡度应符合设计要求。
•管道的连接处应使用合适的连接方式，如焊接、螺纹连接等。
•各个设备和管道之间应设置适当的阀门和过滤器，方便控制和维护。
3.4 系统调试与运行在完成输灰系统的安装后，需要进行系统的调试和运行测试。
具体步骤如下：•检查和调整各个设备和阀门的工作状态，确保正常运行。
•排除系统中的气体和管道中的杂质，保证管道畅通无阻。
•逐步增加气体输送量，观察系统的输送效果，并根据需要进行调整。
3.5 施工验收在系统调试和运行测试完成后，需要进行施工验收。
通过以下方面进行验收：•检查各个设备和管道的连接是否稳固可靠。
•测试系统的输送效果，确保满足设计要求。
•检查系统的安全性和可靠性，确保不存在泄漏和其他安全隐患。
气力输灰技术处理方案
泸州永丰浆纸有限责任公司75t/h CFB锅炉配套气力输灰系统技术文件浙江天洁环境科技股份有限公司2014年5月目录1. 工程设计方案 (3)1.1. 工程设计方案与说明 (3)1.2. 供货范围 (9)2. 主要设备及部件选型 (12)2.1. 仓泵选型的说明 (12)2.2. 主要零部件选型说明 (12)3. 产品规格与标准 (15)3.1. 产品规格 (15)3.2. 产品执行标准与规范 (18)4. 工程实施 (19)4.1. 生产制造与试验 (19)4.2. 安装调试与运行 (19)4.3. 工程进度安排 (20)4.4. 质量保证及售后服务 (21)1.工程设计方案1.1.工程设计方案与说明1.1.1.原始设计资料与设计依据1.1.1.1.锅炉与除尘器型式锅炉容量：1×75t/h锅炉除尘器型式：一电二袋除尘器除尘器灰斗布置：3个1.1.1.2.操作条件1.1.1.2.1.飞灰量单台75t/h飞灰总量：9.89t/h (暂定)单台75t/h炉灰量分配：1.1.1.2.2.飞灰理化性质1.1.1.2.2.1.飞灰化学成分（略）1.1.1.2.2.2.飞灰物理性质飞灰粒径分布：（暂缺，按下表考虑）飞灰温度：按150℃考虑飞灰真实密度：按2400kg/m3考虑飞灰堆积密度：按750kg/m3考虑1.1.1.2.3.飞灰输送距离水平输送距离：按100m考虑垂直爬升：按22m考虑90 弯头处数：按5处考虑1.1.2.输灰系统设计方案与说明1.1.2.1.系统工艺流程参见气力输灰系统工艺流程图。
本系统流程包括如下主要部分:仓泵部分：采用上引式流态化仓泵作为系统关键输送设备。
根据电除尘器各电场工况变化，配置不同规格仓泵以适应工况要求，每只灰斗下设一台仓泵，共3台。
仓泵接受灰斗中的飞灰，在压缩空气的作用下，灰气混和物排入输送管道，实现飞灰的远距离输送。
气源部分：采用空气压缩机作为动力源，为保证系统的稳定运行，设置和干燥过滤系统。
气力输灰系统方案资料
气力输灰系统方案资料概述：一个气力输灰系统用于将灰尘和颗粒物从一个地方输送到另一个地方，通常在工业生产过程中使用。
本方案资料将介绍气力输灰系统的原理、组成部分以及其工作原理。
系统原理：气力输灰系统基于气力输送的原理进行工作。
通过将气体（通常是空气或氮气）注入输灰管道，形成一股气流，将灰尘和颗粒物带动并输送到目标地点。
这种原理具有输送距离远、输送能力大以及灰尘污染小等特点。
组成部分：气力输灰系统包括以下几个主要组成部分：1. 输灰管道：输灰管道是输送灰尘和颗粒物的通道，通常由耐磨、耐腐蚀的材料制成。
2. 预处理设备：预处理设备用于对输送物料进行处理，例如过滤、干燥等，以防止堵塞输灰管道。
3. 输灰风机：输灰风机负责产生气流，将灰尘和颗粒物带动并输送到目标地点。
4. 接收设备：接收设备用于接收输送的灰尘和颗粒物，并进一步处理，例如分离、储存等。
工作原理：气力输灰系统的工作原理如下：1. 根据需求，将输送物料置于预处理设备中进行处理，以确保物料质量和流动性。
2. 输灰风机产生气流并通过输灰管道将气流引导到目标地点。
3. 气流的流速与输送物料的粒径和重量有关，需要根据具体情况进行调节，以保证物料的输送效果。
4. 气流带动灰尘和颗粒物沿着输灰管道流动，并到达目标地点的接收设备。
5. 接收设备对输送的灰尘和颗粒物进行进一步处理，例如分离出有价值的物料，并将废料储存或处理掉。
总结：气力输灰系统是一种高效、可靠的灰尘和颗粒物输送方案。
通过合理设计和组装系统的各个组成部分，可以实现长距离、大规模的物料输送，同时最大程度地减少灰尘污染。
在选择和使用气力输灰系统时，需要考虑输送物料的特性以及系统的工作环境等因素。
以上是对气力输灰系统方案的简要介绍和说明，希望对您有所帮助。
（800字以上）。
气力输灰系统方案

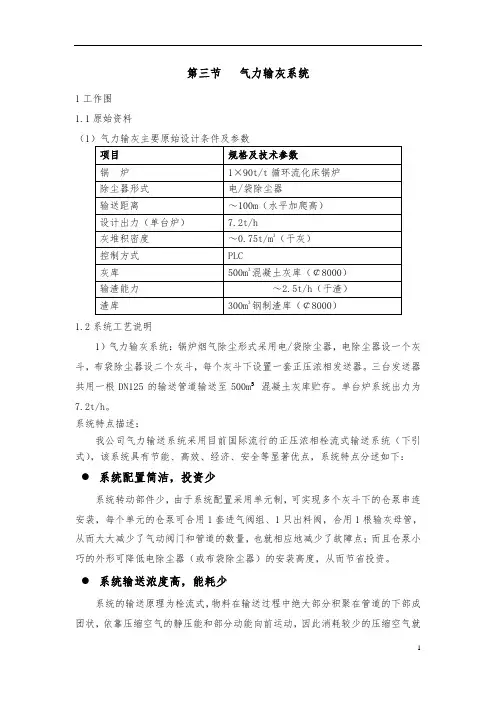

第三节气力输灰系统1工作围1.1原始资料（1）气力输灰主要原始设计条件及参数1.2系统工艺说明1）气力输灰系统：锅炉烟气除尘形式采用电/袋除尘器，电除尘器设一个灰斗，布袋除尘器设二个灰斗，每个灰斗下设置一套正压浓相发送器。
三台发送器共用一根DN125的输送管道输送至500m³混凝土灰库贮存。
单台炉系统出力为7.2t/h。
系统特点描述：我公司气力输送系统采用目前国际流行的正压浓相栓流式输送系统（下引式），该系统具有节能、高效、经济、安全等显著优点，系统特点分述如下：●系统配置简洁，投资少系统转动部件少，由于系统配置采用单元制，可实现多个灰斗下的仓泵串连安装，每个单元的仓泵可合用1套进气阀组、1只出料阀，合用1根输灰母管，从而大大减少了气动阀门和管道的数量，也就相应地减少了故障点；而且仓泵小巧的外形可降低电除尘器（或布袋除尘器）的安装高度，从而节省投资。
●系统输送浓度高，能耗少系统的输送原理为栓流式，物料在输送过程中绝大部分积聚在管道的下部成团状，依靠压缩空气的静压能和部分动能向前运动，因此消耗较少的压缩空气就1可以输送较多的物料，输送灰气比较高，相应的所需的输送耗气量较少，从而降低了系统能耗。
●管道流速低，磨损小系统的输送原理决定了系统的输送流速较低，一般初速为3～4m/s，输送距离在100米左右时，末速约为10m/s，而管道磨损与流速的三次方成正比，因此管道的磨损大大降低。
●系统调节手段多样化，适应性强，安全系数高系统的各个部位均安装了可调节设备，可根据不同的工况进行参数调节，适应性强，并且备有应急处理设备（排堵设施）。
●系统设备性能可靠，维护量少，年运行费用低由于系统输送原理先进，并采用了先进技术的优质阀门，可保证整体使用寿命在20年以上。
同时由于系统中的易损件少，阀门性能可靠，管道的磨损小，只需较低的费用就可保证系统安全可靠运行。
●系统技术全面，应用围广系统可根据不同的原始条件如出力、输送距离、物料的特性（密度、温度等）选用不同的设备配置；我们还可以为其它行业的粉粒状松散物料的气力输送提供解决方案。
气体输灰施工方案(3篇)
第1篇一、工程背景随着我国工业的快速发展，粉煤灰等固体废弃物的产生量逐年增加，对环境造成了严重的影响。
为了解决这一问题，气体输灰技术应运而生。
气体输灰技术利用压缩空气或氮气等气体作为输送介质，将粉煤灰等固体废弃物从产生地输送到指定地点，具有输送距离远、效率高、成本低、环保等优点。
本方案针对某电厂气体输灰系统施工进行详细规划。
二、工程概况1. 工程名称：某电厂气体输灰系统施工2. 工程地点：某电厂3. 工程规模：输送能力为1000t/h，输送距离为10km4. 工程内容：主要包括输灰管道、输灰设备、控制系统、电气系统等。
三、施工方案1. 施工准备（1）组织准备成立气体输灰施工项目组，明确项目组成员职责，确保施工进度和质量。
（2）技术准备对施工图纸、技术规范进行认真研究，制定详细的施工方案，确保施工过程中的技术要求。
（3）物资准备根据工程需要，提前采购输灰管道、输灰设备、控制系统、电气系统等相关材料。
（4）人员准备组织施工人员参加相关技术培训，提高施工人员的技能水平。
2. 施工流程（1）施工准备1）对施工现场进行清理，确保施工环境安全。
2）对输灰管道、输灰设备、控制系统、电气系统等材料进行验收，确保质量合格。
（2）输灰管道安装1）根据设计图纸，确定输灰管道的起点和终点。
2）根据管道长度和坡度要求，进行管道支架的安装。
3）将输灰管道铺设到支架上，确保管道连接牢固。
4）对管道进行试压，检查管道是否存在泄漏现象。
（3）输灰设备安装1）根据设计图纸，确定输灰设备的安装位置。
2）对输灰设备进行组装，确保设备安装牢固。
3）对输灰设备进行调试，确保设备运行正常。
（4）控制系统和电气系统安装1）根据设计图纸，确定控制系统和电气系统的安装位置。
2）对控制系统和电气系统进行组装，确保安装牢固。
3）对控制系统和电气系统进行调试，确保系统运行正常。
（5）系统联调1）对输灰系统进行试运行，检查系统是否运行正常。
2）对输灰系统进行调试，确保系统达到设计要求。
输灰技术方案
山东新天宇建设安装有限公司气力输送技术方案天津市阿斯米机械设备制造安装有限公司2012年9月26日1总述1.1工程概述山东天宇建设安装有限公司拟采用一套气力输送装置将储存库中的灰输送到散装仓中，输送量为150～200t/h，水平输送距离50米，提升高度约80米。
1.2范围1.2.1本方案提出了设计依据，主要设计原则和本公司未来的工作范围。
1.2.2气力输灰的工艺方案及主要设备选型。
1.2.3输送系统的控制方案。
2工作范围2.1设计2.1.1输灰系统的工艺设计，依据工艺参数配置相关设备。
2.1.2输灰系统的控制及组态。
2.2制造2.2.1输灰系统主要设备如仓泵。
2.2.2控制柜的组装及编程2.3服务2.3.1技术文件2.3.2整个输灰系统的安装调试。
2.3.3操作人员的培训。
3设计依据3.1输送灰量150～200t/h，输送距离50m,提升高度80m。
3.2飞灰的温度：常温。
4设计原则4.1本设计依照工艺运行安全、稳定、故障率低、易维护、运行成本低、一次性投资小及使用寿命长的原则考虑。
4.2产品选型的原则：输灰系统中的热工仪表采用进口产品，其他采用国内优质产品。
5系统设计方案5.1概述：我公司按1.1、1.2的要求及设计依据3.1、3.2，设计输灰量和系统出力如下表:5.2除灰工艺流程图备注：虚线框内为本次设计供货范围。
5.3输灰系统5.3.1工艺流程正压浓相气力除灰系统工艺流程为:进灰─流化、出灰─吹扫三个阶段，这三个阶段往复循环，达到输灰的设计要求。
5.3.1.1进灰阶段打开进料阀和气动排气阀，其它阀门关闭，储灰仓内的飞灰进入仓泵。
进灰量由时间和料位计控制。
设定的进灰时间到，而未达到设定的料位，或已达到设定的料位而进灰时间未到，都要关闭进料阀和气动排气阀，转入流化、出灰阶段。
5.3.1.2流化、出灰阶段打开流化进气阀、出料阀、二次气阀组，进入仓泵底部流化床的压缩空气，使仓泵内的飞灰充分流化，仓泵内飞灰边流化边输送，仓泵内的压力迅速升至稳态值。
气力输灰系统方案
气力输灰系统方案1. 背景介绍气力输灰系统是一种常用的工业灰尘处理技术，适用于煤炭、水泥、冶金等行业中的粉尘处理。
本文将介绍气力输灰系统的基本原理、组成部分以及设计方案。
2. 基本原理气力输灰系统利用气流的动力将灰尘从一个区域输送到另一个区域。
其基本原理是通过风机产生的压缩空气推动灰尘颗粒的运动。
在输灰管道中通过气流的作用，粉尘沿着管道被推送到目标处，并通过分离器将空气和灰尘分离。
3. 组成部分气力输灰系统主要由以下几个组成部分组成：3.1 风机风机是气力输灰系统中的核心设备，负责产生压缩空气。
根据具体需求，风机可以选择离心式或轴流式，以满足系统的风量和压力要求。
3.2 输灰管道输灰管道是连接不同区域的通道，通过气流将灰尘输送到目标处。
输灰管道通常采用耐磨的材料，以抵抗灰尘的磨损。
3.3 分离器分离器用于将输送的气流和灰尘分开。
常见的分离器包括旋风分离器和过滤器。
旋风分离器通过离心力将灰尘颗粒与气流分离，而过滤器则利用滤材将灰尘颗粒滤除。
3.4 控制系统控制系统用于监控和控制气力输灰系统的运行。
通过传感器、开关和电气元件等设备，控制系统可以实时监测系统的压力、温度等参数，并对风机、分离器等设备进行控制。
4. 设计方案针对不同的应用场景和需求，气力输灰系统的设计方案可以有所差异。
以下是一个典型的设计方案：4.1 系统布置将输灰管道按照需要的输送距离和方向进行布置。
同时考虑到系统的安全性和易维护性，应合理设置支撑结构和检修口等。
4.2 风机选型根据预估的风量和压力需求，选择合适的风机。
考虑到系统的稳定性和可靠性，建议选择品牌知名、质量可靠的风机。
4.3 输灰管道设计根据输送的灰尘性质和颗粒大小，选用合适的管道材料和直径。
在设计过程中，要考虑到管道的摩擦损失和噪声控制等因素。
4.4 分离器选择根据灰尘的特性和要求的粉尘收集效率，选择适合的分离器。
旋风分离器适用于灰尘颗粒较大的场景，而过滤器则适用于对细小颗粒要求较高的场景。
气力除灰技术规范书
循环流化床锅炉气力输灰系统技术规范书一、系统组成和工作范围系统概述本工程2台90t/h锅炉，采用布袋除尘器，每台除尘器4个灰斗，2台除尘器下共计8个灰斗。
各除尘器下输灰方式选用无锡市中正达电力环保设备有限责任公司生产的T型下引式正压浓相气力输送泵为输送设备，将飞灰集中输送至灰库贮存，共需8台T型泵。
每台炉采用一根输送管。
设置一座锥底钢灰库。
气力输送系统的组成整套气力输送系统由T型泵正压浓相下引式输送系统、控制系统、灰库及灰库设备、输灰供气系统，灰库气化系统，管路系统等组成。
工作及供货范围本期的气力输送系统实行统一规划设计。
提供与其所提供设备相匹配的完整、详细的正压浓相气力除灰系统的系统图，负责该系统规划内所包括的设备及附件（详见供货清单）的制造、供货、安装（基础及土建由需方负责）、调试及试运行，即交钥匙工程。
（1）、除尘器下输灰系统包括除尘器灰斗出口法兰以下至灰库入口的所有设备、管道、附件的选型、供货及安装。
（2）、灰库系统灰库系统共设置2座500立方米锥底钢灰库。
供货范围为灰库、灰库气化系统、灰库卸料系统、库顶排气系统、阀门及附件。
（3）、输灰供气系统输灰供气系统包括输灰气源、仪用气源及布袋反吹气源，采用统一供气。
所供设备含空压机及气源处理系统、配套储气罐、管路及阀门。
（4）、库底卸料系统库底卸料系统的气化风系统、干灰卸料装置、湿灰卸料装置及设备配套的管道、阀门及附件。
（5）、灰库2座500立方米锥底灰库除基础以外的灰库本体和所有构件。
（6）、气力输灰控制系统2台炉气力输灰系统采用一套PLC进行控制，负责控制设备的设计与供货。
二、主要设计技术依据：三、输送系统方案说明内蒙古丰华热力公司2×90t/h锅炉，正压气力输灰系统以T型下引式浓相气力输送泵为输送主系统，每个灰斗下配置一台浓相气力输送泵，详细配置如下：（1）、布袋除尘器下仓泵配置2台锅炉各采用1台4灰斗布袋除尘器，每个灰斗下设置一套T140/200型浓相正压气力输送泵，每台炉4台泵共用一根DN100输灰管，2台炉共8套T140/200输送泵、2根DN100输灰管将飞灰输送至灰库贮存。
灰仓气力输送工程方案
灰仓气力输送工程方案一、项目概况随着工业化生产的不断发展，灰、煤粉等粉状物料在生产过程中得到大量使用，而这些物料通常需要通过输送系统进行运输。
而气力输送作为一种常见的输送方式，其具有输送距离远、输送速度快、节能环保等优点，因此在工业领域得到了广泛应用。
本工程就是为了满足某工业厂房对灰料的输送需求而进行的设计和施工。
灰料作为一种粉状物料，粒径较小、重量较轻，适合采用气力输送的方式进行输送。
因此，本工程将通过对工厂的实际情况进行分析，设计出一套高效、可靠的灰仓气力输送工程方案。
二、工程目标本工程的总体目标是设计并建设一套能够满足工厂对灰料输送需求的输送系统，实现物料的快速、稳定、安全地输送。
具体包括以下几个方面：1.确定输送能力：根据工厂的生产需求和实际情况，确定输送系统的设计能力和运行能力。
2.选用适当设备：选择适合灰仓气力输送的管道、风机、阀门、仪表等设备，确保输送系统的稳定和安全运行。
3.优化设计方案：通过对工厂的实际情况进行分析，设计出最优的灰仓气力输送工程方案，使得输送系统在输送效率、能耗、成本等方面达到最佳状态。
4.保证安全环保：在设计和施工过程中，充分考虑对环境的保护和员工的安全，确保输送系统的安全稳定运行。
三、工程设计1.输送能力计算灰仓气力输送系统的输送能力需要根据工厂的实际需求进行计算。
首先需要确定的是灰料的输送量和输送距离，然后根据灰料的物性参数、输送距离、输送高度等因素进行计算，确定输送系统的设计能力和运行能力。
同时，还需要考虑输送的安全性和稳定性，确保输送系统能够满足工厂的实际需要。
2.设备选型根据输送能力计算的结果，选用适当的设备对灰仓气力输送系统进行设计。
首先需要选用适用于灰仓气力输送的管道，管道的材质和尺寸需要根据输送能力和输送环境进行选择；其次是选择适用的风机、阀门、仪表等辅助设备，确保输送系统的稳定和安全运行；最后是选择适用的输送控制系统，采用先进的控制技术对输送系统进行监控和管理。
输灰技术方案
山东新天宇建设安装有限公司气力输送技术方案天津市阿斯米机械设备制造安装有限公司2012年9月26日1总述1.1 工程概述山东天宇建设安装有限公司拟采用一套气力输送装置将储存库中的灰输送到散装仓中，输送量为150～200t/h，水平输送距离50米，提升高度约80米。
1.2范围1.2.1 本方案提出了设计依据，主要设计原则和本公司未来的工作范围。
1.2.2 气力输灰的工艺方案及主要设备选型。
1.2.3输送系统的控制方案。
2 工作范围2.1 设计2.1.1 输灰系统的工艺设计，依据工艺参数配置相关设备。
2.1.2 输灰系统的控制及组态。
2.2 制造2.2.1 输灰系统主要设备如仓泵。
2.2.2 控制柜的组装及编程2.3 服务2.3.1技术文件2.3.2 整个输灰系统的安装调试。
2.3.3 操作人员的培训。
3 设计依据3.1 输送灰量150～200t/h，输送距离50m,提升高度80m。
3.2 飞灰的温度：常温。
4 设计原则4.1 本设计依照工艺运行安全、稳定、故障率低、易维护、运行成本低、一次性投资小及使用寿命长的原则考虑。
4.2 产品选型的原则：输灰系统中的热工仪表采用进口产品，其他采用国内优质产品。
5系统设计方案5.1 概述：我公司按1.1、1.2的要求及设计依据3.1、3.2，设计输灰量和系统出力如下表:5.2备注：虚线框内为本次设计供货范围。
5.3 输灰系统5.3.1 工艺流程正压浓相气力除灰系统工艺流程为:进灰─流化、出灰─吹扫三个阶段，这三个阶段往复循环，达到输灰的设计要求。
5.3.1.1 进灰阶段打开进料阀和气动排气阀，其它阀门关闭，储灰仓内的飞灰进入仓泵。
进灰量由时间和料位计控制。
设定的进灰时间到，而未达到设定的料位，或已达到设定的料位而进灰时间未到，都要关闭进料阀和气动排气阀，转入流化、出灰阶段。
5.3.1.2 流化、出灰阶段打开流化进气阀、出料阀、二次气阀组，进入仓泵底部流化床的压缩空气，使仓泵内的飞灰充分流化，仓泵内飞灰边流化边输送，仓泵内的压力迅速升至稳态值。
气力输灰技术方案
气力输灰技术方案泸州永丰浆纸有限责任公司75t/h CFB锅炉配套气力输灰系统技术文件浙江天洁环境科技股份有限公司2014年5月目录1. 工程设计方案 (2)1.1. 工程设计方案与说明 (2)1.2. 供货范围 (7)2. 主要设备及部件选型 (9)2.1. 仓泵选型的说明 (9)2.2. 主要零部件选型说明 (9)3. 产品规格与标准 (12)3.1. 产品规格 (12)3.2. 产品执行标准与规范 (14)4. 工程实施 (15)4.1. 生产制造与试验 (15)4.2. 安装调试与运行 (15)4.3. 工程进度安排 (16)4.4. 质量保证及售后服务 (17)1. 工程设计方案1.1. 工程设计方案与说明1.1.1. 原始设计资料与设计依据1.1.1.1. 锅炉与除尘器型式锅炉容量：1×75t/h锅炉除尘器型式：一电二袋除尘器除尘器灰斗布置：3个1.1.1.2. 操作条件1.1.1.2.1. 飞灰量单台75t/h飞灰总量：9.89t/h (暂定) 单台75t/h炉灰量分配：1.1.1.2.2. 飞灰理化性质1.1.1.2.2.1. 飞灰化学成分（略）1.1.1.2.2.2. 飞灰物理性质飞灰粒径分布：（暂缺，按下表考虑）飞灰温度：按150℃考虑飞灰真实密度：按2400kg/m3考虑飞灰堆积密度：按750kg/m3考虑1.1.1.2.3. 飞灰输送距离水平输送距离：按100m考虑垂直爬升：按22m考虑90 弯头处数：按5处考虑1.1.2. 输灰系统设计方案与说明1.1.2.1. 系统工艺流程参见气力输灰系统工艺流程图。
本系统流程包括如下主要部分:仓泵部分：采用上引式流态化仓泵作为系统关键输送设备。
根据电除尘器各电场工况变化，配置不同规格仓泵以适应工况要求，每只灰斗下设一台仓泵，共3台。
仓泵接受灰斗中的飞灰，在压缩空气的作用下，灰气混和物排入输送管道，实现飞灰的远距离输送。
气源部分：采用空气压缩机作为动力源，为保证系统的稳定运行，设置和干燥过滤系统。
优化气力输灰管道布置提高输灰效率
优化气力输灰管道布置提高输灰效率一、系统介绍华聚能源公司济二矿电厂现有三台UG-75/5.3-M16 型锅炉，配备三台除尘设备。
每台电除尘分设三个电场，每个电场配备两套除灰系统，既湿式除灰和气力干式除灰，湿式除灰作为气力干式除灰系统的紧急备用，通过加湿搅拌机将干灰加湿后利用运输车外排，气力除灰利用压缩空气将干灰通过输灰管道排放至灰场灰库，灰场设有两个1000m3灰库，每个灰库上设有布袋除尘器一个，通过加湿搅拌机排放，利用运输车外排。
在正常运行时，电除尘灰的排放基本采用流态化传送器即仓泵外排干灰，仓泵外排干灰具有环保节水的优点，在国内得到了广泛的应用。
目前，仓泵存在排灰效率低的问题，影响了仓泵的发展，提高仓泵的排灰效率具有十分重要的经济效益和社会效益。
二、输灰系统主要技术参数1 、锅炉排灰量；6.8t/h2、设计出力；10.2t/h3、设计灰气比：30 灰/ 气4、输灰当量距离：150m5、输灰管路通径：①108X 7 （陶瓷内衬）三、改造前现状调查1 、排灰压力增大。
由于锅炉入炉煤灰分大，最高可达40%以上，锅炉满负荷运行时每小时排灰量约12吨（3台锅炉X 10 吨煤X 40%，已经超过了设计能力，经常性发生排灰不畅现象。
2、输灰管道不畅通。
现有的输灰管路设计不合理，输送距离长，转点设置多（每台锅炉输灰管路都有8 个直角弯头），压力损失较大。
灰的颗粒度较大，增加了排灰阻力。
3、在运行过程中弯头磨损是直管磨损的5 倍，原输灰管路弯头较多，一条输灰弯路弯头多达10 个。
在日常运行过程中弯头磨损后检修维修量很大，平均7 天更换弯头一次，更换一次弯头需要输灰系统全部停运6 个小时。
系统停运期间灰斗内积灰容易导致电场短路锅炉冒黑烟，影响烟尘达标排放。
由于仓泵排灰效率过低，导致仓泵无法及时排放电除尘灰斗收尘灰，极易造成灰斗内高料位报警，严重影响电除尘的除尘效果，烟囱有冒黑烟现象，只能采用粉尘加湿机进行湿灰排放，增加劳动力的消耗，影响现场的环境卫生。
气力输灰方案设计
关于烧结矿粉尘浓相气力输送系统方案设计书克莱德物料输送技术（北京）有限公司2007年7月北京目录一、设计参数及依据.......................................................................... - 1 -二、系统设计及设备加工装配依据的标准 ........................................ - 2 -三、设计参数及系统描述................................................................... - 3 - 方案一：............................................................................................. - 3 - （一）设备说明 ................................................................................. - 3 - （二）系统描述：.............................................................................. - 4 - （三）设备清单 ................................................................................. - 6 - （四）附图......................................................................................... - 7 - 方案二：............................................................................................. - 9 - （一）设备说明 ................................................................................. - 9 - （二）系统描述：............................................................................ - 10 - （三）设备清单 ............................................................................... - 11 - （四）附图....................................................................................... - 12 -四、技术文件及其他........................................................................ - 14 -五、保密协议 ............................................................................... - 14 -4 -一、设计参数及依据1、物料参数：输送物料：烧结矿粉尘。
气力输灰系统方案
气力输灰系统方案第三节气力输灰系统1工作围1.1原始资料（1）气力输灰主要原始设计条件及参数1.2系统工艺说明1）气力输灰系统：锅炉烟气除尘形式采用电/袋除尘器，电除尘器设一个灰斗，布袋除尘器设二个灰斗，每个灰斗下设置一套正压浓相发送器。
三台发送器共用一根DN125的输送管道输送至500m3混凝土灰库贮存。
单台炉系统出力为7.2t/h。
系统特点描述：我公司气力输送系统采用目前国际流行的正压浓相栓流式输送系统（下引式），该系统具有节能、高效、经济、安全等显著优点，系统特点分述如下：●系统配置简洁，投资少系统转动部件少，由于系统配置采用单元制，可实现多个灰斗下的仓泵串连安装，每个单元的仓泵可合用1套进气阀组、1只出料阀，合用1根输灰母管，从而大大减少了气动阀门和管道的数量，也就相应地减少了故障点；而且仓泵小巧的外形可降低电除尘器（或布袋除尘器）的安装高度，从而节省投资。
●系统输送浓度高，能耗少系统的输送原理为栓流式，物料在输送过程中绝大部分积聚在管道的下部成团状，依靠压缩空气的静压能和部分动能向前运动，因此消耗较少的压缩空气就1可以输送较多的物料，输送灰气比较高，相应的所需的输送耗气量较少，从而降低了系统能耗。
●管道流速低，磨损小系统的输送原理决定了系统的输送流速较低，一般初速为3～4m/s，输送距离在100米左右时，末速约为10m/s，而管道磨损与流速的三次方成正比，因此管道的磨损大大降低。
●系统调节手段多样化，适应性强，安全系数高系统的各个部位均安装了可调节设备，可根据不同的工况进行参数调节，适应性强，并且备有应急处理设备（排堵设施）。
●系统设备性能可靠，维护量少，年运行费用低由于系统输送原理先进，并采用了先进技术的优质阀门，可保证整体使用寿命在20年以上。
同时由于系统中的易损件少，阀门性能可靠，管道的磨损小，只需较低的费用就可保证系统安全可靠运行。
●系统技术全面，应用围广系统可根据不同的原始条件如出力、输送距离、物料的特性（密度、温度等）选用不同的设备配置；我们还可以为其它行业的粉粒状松散物料的气力输送提供解决方案。
气力输灰系统
气力输灰系统————————————————————————————————作者: ————————————————————————————————日期：ﻩ第三节气力输灰系统1工作范围1.1原始资料(1)气力输灰主要原始设计条件及参数项目规格及技术参数锅炉1×９0t/t循环流化床锅炉除尘器形式电／袋除尘器输送距离~100ｍ(水平加爬高)设计出力(单台炉) ７.2t/h灰堆积密度～0.７5t/m3（干灰)控制方式PＬC灰库5０0m3混凝土灰库（￠8000)输渣能力~２.5t／h（干渣)渣库300ｍ３钢制渣库（￠8000)1.２系统工艺说明1）气力输灰系统：锅炉烟气除尘形式采用电/袋除尘器,电除尘器设一个灰斗,布袋除尘器设二个灰斗，每个灰斗下设置一套正压浓相发送器。
三台发送器共用一根DN1２5的输送管道输送至500m³混凝土灰库贮存。
单台炉系统出力为7.２t/h。
系统特点描述：我公司气力输送系统采用目前国际流行的正压浓相栓流式输送系统(下引式),该系统具有节能、高效、经济、安全等显著优点,系统特点分述如下:●系统配置简洁，投资少系统内转动部件少，由于系统配置采用单元制，可实现多个灰斗下的仓泵串连安装，每个单元的仓泵可合用１套进气阀组、1只出料阀,合用1根输灰母管,从而大大减少了气动阀门和管道的数量,也就相应地减少了故障点；而且仓泵小巧的外形可降低电除尘器（或布袋除尘器)的安装高度，从而节省投资。
●系统输送浓度高，能耗少系统的输送原理为栓流式,物料在输送过程中绝大部分积聚在管道的下部成团状，依靠压缩空气的静压能和部分动能向前运动，因此消耗较少的压缩空气就可以输送较多的物料,输送灰气比较高,相应的所需的输送耗气量较少,从而降低了系统能耗。
●管道流速低，磨损小系统的输送原理决定了系统的输送流速较低，一般初速为3~4m/s,输送距离在１00米左右时,末速约为1０m/s，而管道磨损与流速的三次方成正比,因此管道的磨损大大降低。
气力输灰
气力输灰又称气流输送，利用气流的能量，在密闭管道内沿气流方向输送颗粒状物料，是流态化技术的一种具体应用。
气力输送装置的结构简单，操作方便，可作水平的、垂直的或倾斜方向的输送，在输送过程中还可同时进行物料的加热、冷却、干燥和气流分级等物理操作或某些化学操作。
与机械输送相比，此法能量消耗较大，颗粒易受破损，设备也易受磨蚀。
含水量多、有粘附性或在高速运动时易产生静电的物料，不宜于进行气力输送。
根据颗粒在输送管道中的密集程度，气力输灰分为：①稀相输灰：固体含量低于1-10kg/m3，操作气速较高（约18～30m／s），输送距离基本上在300m 以内。
现成熟设备料封泵来说，输送操作简单无机械转动部件，输送压力低，无维修、免维护！②密相输灰：固体含量10-30kg/m3或固气比大于25的输送过程。
操作气速较低，用较高的气压压送。
现成熟设备仓泵，输送距离达到500m 以上，适合较元距离输送，但此设备阀门较多，气动、电动设备多。
输送压力高，所有管道需用耐磨材料。
间歇充气罐式密相输送。
是将颗粒分批加入压力罐，然后通气吹松，待罐内达一定压力后，打开放料阀，将颗粒物料吹入输送管中输送。
脉冲式输送（图4）是将一股压缩空气通入下罐，将物料吹松；另一股频率为20～40min-1脉冲压缩空气流吹入输料管入口，在管道内形成交替排列的小段料柱和小段气柱，借空气压力推动前进。
③负压输灰：管道内压力低于大气压，自吸进料，但须在负压下卸料，能够输送的距离较短；优点：设备投资、负荷较小。
缺点：运行流速高，管道磨损严重，磨损出现漏洞无法察觉！在水平管道中进行稀相输送时，气速应较高，使颗粒分散悬浮于气流中。
气速减小到某一临界值时，颗粒将开始在管壁下部沉积。
此临界气速称为沉积速度。
这是稀相水平输送时气速的下限。
操作气速低于此值时，管内出现沉积层，流道截面减少，在沉积层上方气流仍按沉积速度运行。
在垂直管道中作向上气力输送，气速较高时颗粒分散悬浮于气流中。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
泸州永丰浆纸有限责任公司75t/h CFB锅炉配套气力输灰系统技术文件浙江天洁环境科技股份有限公司2014年5月目录1. 工程设计方案 (2)1.1. 工程设计方案与说明 (2)1.2. 供货范围 (7)2. 主要设备及部件选型 (9)2.1. 仓泵选型的说明 (9)2.2. 主要零部件选型说明 (9)3. 产品规格与标准 (12)3.1. 产品规格 (12)3.2. 产品执行标准与规范 (14)4. 工程实施 (15)4.1. 生产制造与试验 (15)4.2. 安装调试与运行 (15)4.3. 工程进度安排 (16)4.4. 质量保证及售后服务 (17)1. 工程设计方案1.1. 工程设计方案与说明1.1.1. 原始设计资料与设计依据1.1.1.1. 锅炉与除尘器型式锅炉容量：1×75t/h锅炉除尘器型式：一电二袋除尘器除尘器灰斗布置：3个1.1.1.2. 操作条件1.1.1.2.1. 飞灰量单台75t/h飞灰总量：9.89t/h (暂定)单台75t/h炉灰量分配：项目一电场二电场三电场灰斗数量（个） 1 1 1 按电场灰量（t/h）8.37 1.30 0.051.1.1.2.2. 飞灰理化性质1.1.1.2.2.1. 飞灰化学成分（略）1.1.1.2.2.2. 飞灰物理性质飞灰粒径分布：（暂缺，按下表考虑）一电场二电场三电场飞灰平均粒径（ m) 40 20 8飞灰温度：按150℃考虑飞灰真实密度：按2400kg/m3考虑飞灰堆积密度：按750kg/m3考虑1.1.1.2.3. 飞灰输送距离水平输送距离：按100m考虑垂直爬升：按22m考虑90 弯头处数：按5处考虑1.1.2. 输灰系统设计方案与说明1.1.2.1. 系统工艺流程参见气力输灰系统工艺流程图。
本系统流程包括如下主要部分:仓泵部分：采用上引式流态化仓泵作为系统关键输送设备。
根据电除尘器各电场工况变化，配置不同规格仓泵以适应工况要求，每只灰斗下设一台仓泵，共3台。
仓泵接受灰斗中的飞灰，在压缩空气的作用下，灰气混和物排入输送管道，实现飞灰的远距离输送。
气源部分：采用空气压缩机作为动力源，为保证系统的稳定运行，设置和干燥过滤系统。
(气源部分由用户自备)输送管道：采用普通无缝钢管为输送管道，弯头采用钢瓷复合耐磨弯头。
灰库：设300m³混凝土结构灰库1座，灰库库顶设布袋除尘器和压力真空释放阀，用于灰库排气；灰库筒体设料位计；灰库底部设气化装置和飞灰干、湿卸料设备。
1.1.2.2. 系统出力设计本系统采用3台仓泵及相应控制设备。
系统合用一套气源以降低气源波动，减少备用气源容量。
出力设计按正常灰量的150%考虑,不小于锅炉最大飞灰量。
说明：二、三电场仓泵出力主要考虑当前级电场故障停运时，二、三电场灰量加大到原一、二、三电场灰量时的出力要求。
1.1.2.3. 系统主要设备参数设计单台75t/h炉主要设备配置与参数设计见下表：一电场二电场三电场仓泵数量（台） 1 1 1仓泵规格（m3有效容积） 2.0 1.0 1.0输送管道数量（根） 1 1输送管道规格（mm）Φ114×7-Φ133×8 Φ114×7-Φ133×8输送压力（kg/cm2） 2.30 2.00 2.00输送流速（m/s）7.0 6.80 6.50输送灰气比（kg/kg）≥35.0 ≥35.0 ≥35.01.1.2.4. 设备配置与说明1.1.2.4.1. 气源系统本工程气源设计条件如下：输送用压缩空气输送用气耗气量峰值耗气量20.0Nm3/min。
设2台14.1m³/min的空压机，两用一备。
空气品质指标压缩空气常压露点低于-20℃、油份含量小于3ppm、去除大于5μm以上尘粒的99%，以防止输送过程中灰气混合物温度低于露点时飞灰的受潮粘积倾向贮气罐缓冲单台炉设3m3缓冲贮气罐1只，满足输灰系统间歇用气的负荷要求。
控制仪表用压缩空气控制用气耗气量控制用气峰值耗气量0.5Nm3/min。
平均耗气量0.40Nm3/min。
空气品质指标压缩空气常压露点低于-20℃、油份含量小于3ppm、去除大于1μm以上尘粒的99%。
仪用气储气罐设1m3仪用气贮气罐1只，贮气罐可起到稳定气源压力，缓冲用气的作用，满足间歇用气的负荷要求。
1.1.2.4.2. 仓泵系统本系统配置多个上引式流态化仓泵作为关键输送设备。
根据电除尘器不同电场运行工况的不同，相应配置不同规格的仓泵和管道以适应工况变化的要求。
每只灰斗配置1台仓泵，共配置仓泵3台。
每台炉仓泵具体配置如下:一电场配置F2514型仓泵1台，其有效容积为2.0m3。
仓泵出料管径为Ø114（Ø133）×7，配套出料阀型号为EL100（EL125）型。
二电场配置F1512型仓泵1台，其有效容积为1.0m3。
仓泵出料管径为Ø114×7，配套出料阀型号为EL100型。
三电场配置F0512型仓泵1台，其有效容积为1.0m3。
仓泵出料管径为Ø114×7，配套出料阀型号为EL100型。
1.1.2.4.3. 输送管道由于系统输送流速低，本系统采用加厚的普通无缝钢管作为输送管道，弯管可采用背部加厚无缝钢管弯头或钢瓷复合耐磨弯头，弯曲半径不小于0.7米。
一电场1台仓泵用1根输送管。
采用变径，规格为￠114×7—￠133×8。
二、三电场2台仓泵合用1根输送管。
采用变径，规格为￠114×7—￠133×8；输送管道在安装设计时考虑热膨胀，采用弹性管系设计原则，尽量利用弯头作补偿。
输送管道沿程每隔20至30米设吹堵装置一道，以满足系统故障堵管时的吹堵要求。
1.1.2.4.4. 控制系统1.1.2.4.4.1. 控制系统设备配置本系统设1台程序控制器〖采用三菱可编程序控制器〗实现3台仓泵及相关设备的协调有序运行。
每台仓泵各设一只现场控制箱，共3只现场控制箱。
现场控制箱接受仓泵传感器信号〖包括仓泵阀门状态信号、料位信号、仓泵运行压力参数和故障信号等〗并送至程控器，同时接受程控器的控制信号，并转换为仓泵阀门〖包括进料阀、出料阀、一次气进气阀和二次气进气阀等〗动作。
每台仓泵上设料位计、隔膜式压力开关、压力变送器等传感器件以满足流程要求。
另设系统气源压力变送器和灰库料位接口以供输送程序控制系统连锁用。
设输送显示控制柜1台及LCD监控系统以实现系统运行状态的动态监控。
1.1.2.4.4.2. 系统控制功能系统具备二种运行方式，即自动运行、就地手操。
其中自动运行为正常情况下的运行方式；就地手操为备用方式，包括就地手动和手动触发自动运行〖一个循环〗，并可切换；任何情况下手动操作时，出料阀与连接在同一根输灰管道上的其余仓泵的输送状态相连锁。
在正常运行方式下，任何一台仓泵可单独解列转为就地手操方式以便于单台仓泵的故障处理同时不影响其余仓泵的正常输送。
自动运行下，每台仓泵由料位和时间触发轮流排队运行，并可选择电场优先或灰斗高灰位优先。
同时连接在同一根输灰管道上的多个仓泵中同时只能有一台仓泵处于输送状态。
系统运行过程中，可通过液晶显示屏实时了解系统运行状态和相关参数，并可随时更改相关参数〖包括间隔时间、流化时间、输送时间、吹扫时间等〗。
系统提供故障报警信号，并进行相应的流程处理。
包括系统气源欠压报警并自动禁止下一仓泵的输送直到气源压力回复；仓泵欠压报警，提示检查仓泵进气是否正常或流化盘是否堵塞；堵管报警，同时禁止连接在同一根输灰管道上的其余仓泵的输送直到堵管清除后仓泵压力下降。
1.1.3. 300m3钢灰库系统设计方案本工程设1座300m3容积的钢结构灰库。
1.1.3.1. 主要范围包含以下内容：从＋0.00米以上的钢灰库（含顶板）。
钢灰库支架、连接架、附属设备基础支架、平台扶梯。
油漆，全部钢体表面除锈及一道防锈漆，二道面漆。
汽车散装机、库底卸料器、加湿搅拌机、真空压力释放阀、排气布袋收尘器等附属设备及库体保温。
气化风机（含电机）、空气加热器、料位计、管道等。
投标方必须提供完整的上述各部分，构成功能完善的设备，作为一个操作功能单元的部位或材料，全部包括在投标方的供货范围内。
如果因投标方供货不全，造成不能正常开机的责任由承包人承担，供货不全部分由供方补齐，补齐的零部件费用包含在总价内。
1.1.3.2. 性能保证值：1.1.3.2.1. 机械担保保证提供的设备和材料为全新的，符合国家标准和发包人要求的，各个部件机械功能完善的，设计、材料和加工无任何缺陷的。
保证设计提供的设备在发包人地理环境条件下正常使用。
1.1.3.2.2. 性能担保保证设备的各项参数达到合同文件、钢灰库类设备的技术规范要求。
1.1.3.2.3.设备技术要求所用的原材料性能必须符合国家有关标准，材质为Q235钢。
钢灰库的结构为圆柱下锥体结构，顶盖设有排汽口，钢灰库的总体积约300立方米。
锥体斜壁与水平面的夹角≥60°，出灰操作层高度为～5.00m。
制作锥体钢板的厚度为10mm，圆柱体分三部份制作，其中圆柱上部（从上往下2500mm处）钢板厚度为6mm；圆柱中部（从上往下2500mm处开始到6500mm处之间的距离，即4000mm的长度）钢板厚度为8mm；圆柱下部（从上往下6500mm处开始到9900mm处之间的距离，即3400mm的长度）钢板厚度为10mm。
灰库顶部盖板采用6mm花纹板制作，顶部设置一个人孔门（规格为Ф500mm），顶盖设有支撑架支撑以达到附属设备安装使用、检修平台、牢固的目的。
钢灰库立柱：300×300mm四根，采用20mm钢板厚度焊接而成。
立柱底板、顶板采用25mm钢板，宽度大于立柱的长×宽。
平台扶梯：平台采用格栅板，净宽800mm。
扶梯踏步楼梯用格栅板，净宽700mm。
连接架：主要连接架采用大于14#的槽钢，壁厚不能低于5mm。
次要连接架采用大于10#的槽钢或大于50#角钢，壁厚不能低于5mm。
附属设备基础支架：主要连接梁采用大于14#的槽钢，壁厚不能低于5mm。
设备在锥体以上平台（靠近锥体的直筒部分）和顶部设置人孔门。
从锥体往上每隔1.5米还须设置检查手孔（含锥体）。
设备设计安装有料位器。
设备锥体部位设置安装有布风装置，保证落灰正常畅通。
灰库本体考虑密封、防雨。
±0.00米至出灰操作层净高≥4.5米。
1.2. 供货范围供货设备清单如下表：序号设备名称型号与规格数量备注气力输灰系统1流态化仓泵F2514，V N=2.0m3，P N=0.8MPa 1 本公司生产2流态化仓泵F1512，V N=1. 0m3，P N=0.8MPa 2 本公司生产3气动进料阀DN200 3 本公司生产4气动出料阀EL100 3 本公司生产5波纹伸缩节DN200 36方圆节DN200-400×400 37手动检修蝶阀D371 38仓泵管路配套阀门气动进气阀DN40 3节流阀DN40 3节流阀DN25 3锥形止回阀DN40 3 本公司生产锥形止回阀DN25 3 本公司生产锥形止回阀DN15 3 本公司生产减压阀395.222 3球阀DN40 3球阀DN25 6球阀DN15 99沿程吹堵装置DN25 3套10自动防堵吹堵装置DN40 3套11螺杆空压机14.1m3/min0.7Mpa 2 用户自备12冷冻式干燥机20N m3/min1Mpa 1 用户自备13前置过滤器20N m3/min1Mpa 1 用户自备14后置过滤器20N m3/min1Mpa 1 用户自备15贮气罐C-4，V=3.0 m3，P N=1.0Mpa 1 本公司生产16贮气罐C-1，V=2.0 m3，P N=1.0Mpa 117配套阀门1套18输送管道DN100-DN125 1套19气源管道DN40-DN125 1套20耐磨弯头DN100-DN125 1套21程序控制器S7200 1 含软件22仓泵现场控制箱 3 本公司生产23配电柜GGD 1 本公司生产24输送显示控制柜GGD (含液晶触摸模拟屏) 1 本公司生产25DCS接口模块 1 含软件26隔膜式压力变送器E+H P31G 3 德国E+H 27压力变送器E+H P31 1 德国E+H 28隔膜双压力表YXC-150-G 1 上仪四厂29仓泵料位计E+H FTM30 3 德国E+H 30灰库加长料位计射频导纳式料位计 3 bindicator 31电缆及电缆桥架1套32其余仪表辅件1套灰库设备33钢灰库300m³ 1 本公司生产34库顶专用落灰箱1500×1000×800 1 本公司生产35布袋除尘器DMC-72, S=57m2 1 本公司生产36汽车散装机Gs=60m3/h（含控制箱） 1 干灰卸料头37双轴加湿搅拌机Gs=60m3/h（含控制箱） 1 本公司生产38电动锁气器DS100, Gs=100m3/h 1 本公司生产39手动检修阀YB40A 2 本公司生产40真空压力释放阀YSF-500 1 本公司生产41气化槽QH150 1套本公司生产42罗茨风机BK5006 243电加热器DWK-30 144气化控制阀及附件DN65 1套随机备件清单如下表：（1年所需）序号名称型号与规格数量备注1进料阀阀座DN200 12进料阀翻板DN200 13进料阀密封圈DN200 1套4流化盘DN400 15气动进气阀DN40 16电磁阀DC24V 12. 主要设备及部件选型2.1. 仓泵选型的说明在本工程设计方案中，我公司推荐了上引式流态化仓泵作为系统的关键输送设备。
