一、前言

电子海图是一种常用于航海领域的电子设备，它通过电子显

示屏展示海图和相关航海信息，为船舶在海上航行提供支持。为了保障船舶安全航行，特制定本规程，规范电子海图的操作使用。

二、操作规程

1. 在使用电子海图前，必须对设备进行仔细检查，确保其工

作正常。

2. 在使用电子海图时，应根据实际需要选择合适的显示比例

和图层。

3. 使用电子海图时，应随时注意更新海图信息，确保其与实

时情况一致。

4. 在使用电子海图时，应密切关注船舶位置、航程、目标点

等必要信息，并及时进行调整。

5. 当发现电子海图显示异常或信息不完整时，应及时进行报

修或更换设备。

6. 在操作电子海图时，应严禁私自更改海图信息，如需更改

应按照规定流程进行。

7. 在电子海图有误时，应及时通过其他手段予以确认和核实。

三、结束语

电子海图作为航海设备的一种，对船舶航行具有重要的辅助

作用。但在实际操作中，仍需严格遵守操作规程，确保船舶能够安全航行。希望全体船员能够深刻理解本规程，并切实执行。

JRC多功能显示器说明书

www.jrc.am

多功能显示器

重新定义远洋航行

嗨，您好

数十年的航行经验，加上来自世界各地的船东、导航员和培训机构的丰富反馈，JRC推出最新的全新多功能显示器（MFD）。在精美设计的装置下面，多功能显示器装满强大的组件，提供流畅的图形、快捷的处理和全面的重要性能。

同时，JRC工程师开发的多功能显示器操作系统，提供世界上最直观的和集成的海上桥楼驾驶经验。我们的新方法基于航海经验提供令人难以置信的易于使用的图标，具有简单的菜单和专门的功能。通过几次点击，就可以实现路线规划、获取目标、系统切换或显示报警信息等事情。

在多功能显示器的使用功能上增加新的功能是我们想到的第一个事情。但不是事后的想法。随着认证系统的使用和通过卫星的全球通信的协助，您几乎可以在这个星球上的任何地方的船上认识新功能。

总之，多功能显示器是多样的、灵活的，与许多不同的市场和船舶类型有关，它使导航比以前更具交互性，更精湛-同时保持您期望的JRC的品质。

04 黄金标准17 信息窗口19 目标信息09 键盘07 显示器选择20 路线规划22 Blizzard™12 雷达13 电子海图27 切换单元/备份05 新的GUI 18 软件11 接线盒25 扫描仪10 中央控制单元24 法规

26 许可证15 警报通知16 浪形分析06 模块化设计08 轨迹球21 用户支持14 指挥操舵28 技术规格

黄金标准，采用N2.5

多功能显示器开发的各个方面均经过仔细考虑。例如多功能显示器核心部位的波形因素。处理器调用中央控制单元（CCU），电源供应单元和接线盒设计有共同的波形因素，因此，安装方便，无论是作为黑匣子解决方案或是作为独立单元。在黑匣子安装情况下，只需在彼此的上面安装CCU和电源，根据需要安装接线盒，方便有效，占用空间最少。这种有意的基本设计展示统一、优雅、方便的外观。

电子海图详细手册完整版

电子海图详细手册 HEN system office room 【HEN16H-HENS2AHENS8Q8-HENH1688】

英国船商有限公司

电子海图显示与信息系统

(Navi-Sailor 2400 ECS/ECDIS)

操作手册

二OOO年七月

S E T S T H E S T A N D A R D

1.1介绍及注意事项

1.1.1版权

TRANSAS MARINE 是英国船商有限公司的注册商标。

NAVI-SAILOR是船商公司电子海图产品的注册商标。

软件版权在公司产品许可证中有规定，本手册属于船商公司产品，没有船商公司书面许可，不得复制及转载。

1.1.2 电子海图使用注意事项

Navi-Sailor 2400 ECDIS(以下简称NS)应当与国家航道测量局公布的S57格式的海图配合使用，并且根据航道测量局的要求及时更新。

如果NS使用其它格式的海图，则应注意以下几点：

船商生产的格式海图不是为了替代官方的海图。船商海图无需包括最新的更新，只有与官方纸海图配合才能使用。

屏幕上显示的船位只是坐标的图形指示，实际船位要依靠与定位传感器如GPS连接。

在使用NS进行航线设计前，首先应使用适当比例尺的纸海图，并依据最新航海通告进行更新。

在将纸海图的其它数据转换到NS时，应首先注意纸海图数据和船商海图使用的WGS-84数据的可能差别。

1.2如何使用用户手册

1.2.1用户手册简介及目的

本手册的编排能使用户方便地找到所需信息，包含以下几部分：

1.简介

2.NaviSailor系列软件的基本功能及使用界面介绍

3.NaviSailor各功能详细介绍

JRC电子海图要点

1、POWER:电源开关。

2、PWR FALL:AC电源故障指示。

3、PWR ACK：电源故障报警消除。

4、BILL：调整显示屏亮度。

5、VIDEO:调整雷达回波亮度。

6、RADAR:打开雷达回波图像显示在海图画面。

7、ROUTE PLAN:航线计划开关。

8、AIS ACT：激活选中的AIS目标。

9、INFO:海图属性。

10、USER:用户定义的某一功能。

轨迹球用于在屏幕上移动光标位置,选择按钮的显示面板、菜单名称等。

左按钮:用于固定和选择一个位置在海图屏幕上,或选择一个按钮、菜单和选项等。右按钮:用来显示一个上下文菜单在屏幕上。

JRC-ECDIS 特定培训第三课：光标的各种含义

1 在海图上显示位置，标记光标。

2 信息标记、潮流标记、高亮、LOP等。

3 出现在用户海图编辑器中移动物标或手动更新和用来改变物标和WPTS。

4 变焦功能

5 光标在海图上，按住左键可以自由控制和移动海图。

6 在用户海图编辑和手动更新方式表示位置。

7 显示位置在显示面板、菜单标题栏和面板上。

8EBL/VRM设置光标

9 偏心光标

10 自动模式光标

JRC-ECDIS 特定培训第四课：界面功能

讲鼠标置于界面顶部，将弹出菜单，如下图。

将光标放在海图显示区，单击轨迹球左键，菜单栏关闭。JRC-ECDIS 特定培训第五课：TCS对话框的功能

TCS bar display panel

To WPT:到第几转向点

Next WPT: 下一转向点

TTG:到WPT的预计到达时间

ETA:预计到达时间

XTD:偏航距离

XTL:航道宽度限制。 (P 左舷, S 右舷)

船舶电子海图系统常见缺陷(JRC设备)

船舶电子海图系统常见缺陷

操作类缺陷

1.Officers not familiar with secondary alarm settings on ECDIS. SMS procedures for ECDIS not ship specific.

驾驶员不熟悉电子海图的警报设置，安全管理体系的程序不是专门针对于本船的ECDIS设备

ECDIS中关于报警的设置项有很多，请仔细查看ALARM LIMIT SETTING 中的报警设置项目。下述3项只是比较常用的报警。

1、锚泊值班报警：

MENU-(4)OWNSHIP/TRACK-(2)ANCHOR-WATCH-CREATE MONITORING CIRCLE-RADIUS,可设置10-999M报警(JRC)

2、偏航报警：

偏航报警分两种：

一是偏离航向报警：

(4)OWNSHIP/TRACK-(0)SETTING-SET ALARM LIMIT，在此可设置OFF COURSE，实际航向与计划航向偏差超过设置值时发出报警；

二是偏航距离报警：此项设置在做电子海图航线时已经包括了（XTL）当船偏离计划航线距离达到设定值即发出报警。（载入航线以后，必须在MENU-ROUTE-(4)USE XTD ALARM开启报警功能）(JRC)

3、启动ALARM LIMIT SETTING，熟知其内所包含的报警项目：

(4)OWNSHIP/TRACK-(0)SETTING-SET ALARM LIMIT.可设置各项警报，如进入航道，锚地是否需要警报等。(JRC)

4.Key personnel not familiar with operation of ECDIS - safety parameter setting for the voyage.

JRCJAN-901B电子海图介绍

１Ｉ．ＡＲＧＥＴＴＲＡＣＫＳ咖２ＦＩＬＥ０ＰＥＲＡＴＩＯＮＮＣ
Ｃ —Ｃ —ＭＡＰＣＨＡＲＴＭＡＮＡＧＥＲ
Ｐ — ＰＬＡＹＢＡＣＫ
ቤተ መጻሕፍቲ ባይዱ
点击Ｅ画面，在显示屏左侧显示海图基准画面
在显示屏右侧显示如下信息：自上向下主要内容依次为：船艏向（ＧＹＲＯ）、计程仪（ＬＯＧ）速度、ＧＰＳ对地航迹向、航速、船位经纬
（ＺＯＯＭＯＵＴ：ＦＲＥＥ）、海图放大（ＺＯＯＭＩＮ：ＮＯＲＴＨＵＰ）、选定区域（ＺＯＯＭＡＲＥＡ）、电子方位线
１（ＥＢＬ１）和活动距标１（ＶＲＭ１）、电子方位线２
间（，ｒＩ＇Ｇ：４７：２５：３０）和ＥＴＡ（日期、时间，如９月ｌ５
根据｛ＳＴＣＷ公约》马尼拉修正案的要求，船舶
已逐步配备符合公约要求的电子海图系统，以最终
取缔纸质海图。１电子海图（ＥＣＤＩＳ）型号ＪＡＮ一９０１Ｂ
Ｅ —ＮＡＶＩＧＡＴＩＮＧ＆ＰＬＡＮＮＩＮＧ

电子海图(ecdis)4.0版本20问

电子海图（ECDIS ）4.0版本20问

船

用电子海图（ECDIS）发展到今天，目前使用的是4.0版本的技术和工艺标准，为帮助广大船员深化了解该版本的一些特征，我们采集了业界的最新检查要求，并根据具体问题，用两种常见的电子海图 (JRC/

JAN －701B)型号并分别做示范讲解。

周建伟廖才明方玉林

2、如何证明是QM5/1版本)Dpogjsn!5/1!qsftfoubujpot!Mjcsbsz*!？

注解：(Presentations Library 简写PL，是电子海图的示意图库,该问题的要求是驾驶员能用最简洁的操作方法，把PL 版本号直接显示器在屏幕上

)。

依次点击:右键 - S-57/C-MAP/ARCS Information-左键-Chart Legend

NuoRui:点击Setting，选择

About 标签

新安全 Safety Today

3、如何在浅水模式关闭0开启孤立危险物（Uvso!jtpmbufe!ebohfst!jo!tibmmpx!xbufs!po0pgg ）？!!!

点击:Chart - Setting-S-57/C-MAP/ARCS-Chart Option，然后对

Shallow water

dangers 进行勾选或取消。

NuoRui:点击Setting，选择

Chart 标签，取消/勾选Shallow Water Dangers 开关，即可在浅水模式取消孤立危险物显示。

4、如何设置与日期相关的视图？解释为什么要使用（Ipx!ep!zpv!tfu!b!ebuf.efqfoefou!wjfx@!Fyqmbjofe!uif!xiz!uijt!jt!vtfe ）@

航海达人讲船舶导航——船载高德版电子海图JRC9201-ECDIS使用思考

航海达人讲船舶导航——船载高德版电子海图JRC9201-

ECDIS使用思考

航海小白与航海达人的对话...

航海小白：船舶是怎么导航的？

航海达人：大海航行，首先就是定位，其次是导航，再是避碰。

现在主船舶定位系统仍然是GPS，当然了，中国北斗系统也必将进入全面航海时代。GPS用来获得船位，然后是ECDIS，ECDIS通俗讲就是高德版电子海图，再就是船载RADAR,是车载倒车雷达，用来探测物标，避免倒车时候挂蹭油漆。

船载GPS，船载高德版电子海图，船载倒车雷达，三者共享船位、速度、航向、距离、时间、风向、风速等大量数据信息。在船载高德版电子海图上监控航线，船载雷达同步航线进行航行监控，提供他船碰撞信息报警。

航海达人：我讲的可清楚？

航海小白：清楚！原来如此，和车子一样啊，什么车载GPS ，车载倒车雷达，车载导航，就是换成船载啊。妙，妙，妙！简单，简单，简单！那如果我现在想从上海到纽约，只要输入两个城市到名字，就可以到纽约？小白兴奋地说道。

航海达人慢慢回答道：小白，理论上你讲的没有错。船上的高德版电子地图，并没有陆地上的高德地图那么智能和先进。你下载的高德地图是不是可以下载某一个城市地图数据包，在手机无网情况下也可以进行导航使用。船载高德版电子海图，也要下载大量数据包，才能进行航线的设计，不过需要手动设计；而高德地图只需要输入两个城市名字，就会有几条路线可供选择。

航海小白兴奋说道：是这样啊。这么多年，我都不知道，原来大道是相通的。达人，你平时怎么下载高德版电子海图数据包的？

船载GPS：船载高德版电子海图

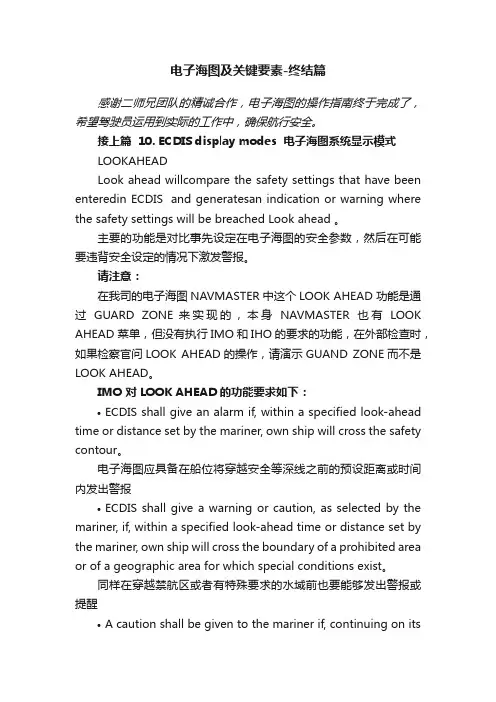

电子海图及关键要素-终结篇
