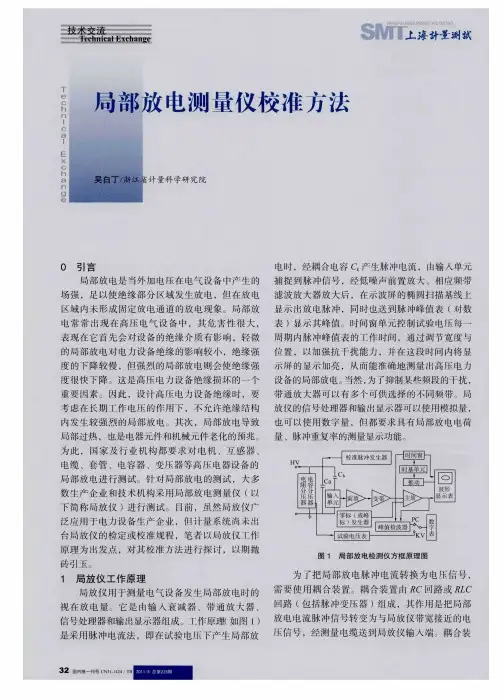

局部放电测量仪校准方法
一
国内 刊号Ｃ ３１ ４ Ｔ 统一 Ｎ１４ ／Ｂ３３ —２
发 出的 电压脉 冲通过小 容量 的校 准 电容器 与局部 此分度为 。 放 电测 量 回路耦 合 ，向测 量 回路注入 与被测 信号 频谱 接近 的电流脉 冲。 保持 信号输 入 的幅度及 仪器增益 不变 ，降低 信号发 生器 的输 出频 率 ，至仪 器输 出指 示分度 为
Ｏ ０ 。记此值为 ，并记下此 区间最大输出分 ．７ ７ ２ 局 放仪的校准方案和技术路线 局 放仪 校准方 法 的研 究方 案 和技术路 线 的选 度值 ％ ， 续 降低 信号 发生 器 的频 率使 仪器 的 。继 取 原 则 取决 于局 放 仪 的工 作原 理 ，由上述 分 析 ， 指 示 分 度 至 Ｏ５ 、Ｏ２ 、０１ ，最 低 测 至 ． ． ５ ． 局 放仪 即为 脉 冲峰值指示 形式 测试 系统 ，具 有计 １ Ｈ 。记下 各测 量点对 应 的信号 频率 。保持信 ０ｋ ｚ 算机 程控滤波 、放 大 、采样 、存储及显示 等功能 。 号 输入 幅度及仪 器增 益不变 ，提 高信号 发生器输 数 据采 集与 电压试 验 同步进行 ，能够用 直接 法或 出频 率 ，至仪器 输 出指示 分度 为 Ｏ ０ 。记此 ．７ ７ 电桥平 衡 法测 量 脉 冲重 复率 ｎ 、平 均放 电电流 ， 值 为 ，并记下此 区间最大输 出分度值 。继续 、 平 方 率 Ｄ； 可 作 各 种 图 谱 ：ｑ ｎ 一 、ｑ 一 提高信号发生器的频率使仪器 的指示分度至 ０ 、 － 、ｑ 一 ｔ ． ５ 等 ， 套测量 系统 能检 测小 于 １０ ０ｐ 整 ０ Ｃ局部 放 电 ０ ５ 、Ｏ１ ，最高测至 １ Ｈ 。记下各测量点 ． ２ ． ｚ Ｍ 量 的超 声信 号。工作 原理等 同于一个具 有特殊 功 对应 的信号频率 。
局部放电测试仪原理
局部放电测试仪原理
局部放电测试仪，即PD测试仪（Partial Discharge Test Meter），是用来检测电气设备内部局部放电（PD）的仪器，是实现电气设备的安全运行的必备仪器。
PD测试仪的测量原理是记录局部放电的引发电压，并将其与额定工作电压的比值作为局部放电的量度标准。
它可以记录局部放电发生的时间，以及局部放电的电压等参数，并以易于理解的形式显示出来，从而快速准确地检测和诊断电气设备的局部放电情况。
PD测试仪主要由发射传感器、收发信号处理系统、局部放电检测和诊断系统和显示系统等部分组成。
发射传感器负责检测局部放电，并将信号转换为电信号；收发信号处理系统负责处理和分析信号；局部放电检测和诊断系统分析和处理电信号，并显示出局部放电的参数；显示系统将局部放电的参数显示出来，以便人们对局部放电情况进行分析和识别。
PD测试仪检测局部放电可以提前发现电气设备内部可能存在的缺陷，从而有效避免可能发生的危险状况，保障设备的正常运行，是电气设备安全运行的重要仪器。
局部放电测量仪校准装置的研制与应用
龙源期刊网
局部放电测量仪校准装置的研制与应用
作者：彭黎迎徐艳秋丁太春贺明志许睿
来源：《现代电子技术》2011年第07期
摘要：局部放电测量仪校准装置是根据国家计量标准和高新科学技术设计和研制而成的，采用虚拟数据采集技术，进行数字积分，按照q＝It的方法来实现对局部放电(电量单位：皮库(PC))的测量。
该校准装置能够按照标准的规定对局部放电测量仪进行全面的校准，具有半智
能化、精度高、感应灵敏、操作方便等优点，对于提高电器产品的安全性能和产品质量很有帮助，是一种应用广泛的重要安全试验仪器。
关键词：校准装置；数据采集技术；半智能化；产品质量。
PDC系列便携式局部放电在线检测仪使用说明
PDC TM: PD Console Operator ManualPDC系列便携式局部放电在线检测仪使用说明1.1主要技术参数1.1.1采集硬件PDC使用高速数字采集卡记录局部放电数据。
采集和分析过程由便携式电脑控制。
便携式电脑及数字采集卡的规格，如下所示：＊采样频率100MS/s＊输入通道2个输入通道和1个触发通道＊数字内存4MB每通道＊处理速度 1.2Ghz英特尔双核处理器＊PC 内存1GB＊LCD显示器 1.1英寸彩色屏幕＊硬盘存储120GB1.1.2 电源输入PDC系统使用直流电池组。
如下所示：＊主机：1个可充电锂电池＊便携式电脑：1个可充电锂电池＊EM传感器：1个金属氢化物充电池1.1.3 附属设备＊EM传感器带宽 100kHz - 300Mhz.输入信号 100uV to 1V输入电压12V DC电缆1בBNC’型同轴电缆1米＊局部放电测试仪套件输入电压 110-230VAC频率47-63Hz电缆1×交流电源插头1.1.4 通信系统＊硬件PDC是一个由数据采集装置和PC整合于一体的系统。
远程控制通过数字采集卡上的PC卡接口完成。
＊软件操作系统：Win XP系统包含所有采集和分析软件。
2.安全准则：PDPAC用于测量高压设备局部放电。
局部放电测量只能由受过训练的主管人员进行。
如果检测到在高电压电源的系统区域有严重的局部放电，应立即通知相关负责人或部门。
在这种情况下，不可再对其他设备进行局放测量。
警告＊PDC仅可在接地状态下使用。
＊测试电气设备时, 请确保使用电磁波传感器（EM）前，设备金属外壳已接地。
＊保证PDC在测量之前安全接地。
＊在进行检测时，穿橡胶底的鞋和胶底运动鞋。
＊严格地遵守当地的安全程序。
＊不要做在雨、雷雨和易爆的环境中测量。
＊如果测量发现在有刺鼻的气味或存在异常高频率的噪音，请立即离开现场，并通知相关部门。
＊人员要远离高压设备，站在安全距离之外。
＊在任何测试点，工作人员不得接触任何带电部件，金属表面上或高电压设备上的任何金属点。
发电机局部放电监测仪说明书
置”钮，在随
后出现的小窗
口中进行“运
行设置“。
a) 小 窗 口 的 上
框为本机设
置，分为地
址与端口设
置，缺省地
址为微机
名，端口号
为 8192。
b) 小 窗 口 的 中
图13
框为串行口选
择，按实际使用左击 COM1 或 COM2 单选框。
c) 小窗口的下框为发电机编号框，其中含有四个小的不同颜色
1. 运行光盘上安装程序 Setup.exe 即可把 Jfdy_03T\Program File\
Jfdy_03T。
2. 运行前应查看微机的主机名是否为中文或空须改写为一英文的
主机名如 jdy。
3. 程 序 初 次 起 动 后 首 先 应 左 击 显 示 屏 幕 右 侧 中 下 方 的 “ 运 行 设
图8
图9
8
(三).仪器的校准 1.如 图 9 所 示 ， 将检测阻抗定 标输出与初级 始端短接片移 开，临时用一 导线(图9中的 粗虚线)将定 标输出与中性 点连接。 2.将主机内信号
源板上两位衰 减拨盘开关拨
图10
至 0dB。 从 前 面 板 上 将 信 号 源 开 关 至 “ 开 ” ， 整 机 开 关 拨 至
本 仪 器 正 常 运 行 时 的 PC值 应 在 107以 下 ， 此 时 仪 器 处 于 实 时 采 数 、 显 数 、 存 数 操 作 ， 并 在 不 连 工 控 机 工 作 时 每 天 的 4:00 、 12:00、 20:00各 打 印 一 次 实 时 的 时 间 和 PC值 。 当 ≥ 0.01×108PC时 ， 仪 器 作 一 分 钟 连 续 采 样 ， 当 采 样 值 全 达 到 或 超 过 0.01×108PC时 ， 仪 器启动报警，开启示波器，打印追忆60分钟的PC曲线，然后进入实
局部放电试验设备
局部放电试验设备简介局部放电试验设备是一种用于检测和评估电力设备中局部放电现象的仪器。
局部放电是指电介质中出现的电弧放电或电晕放电，可能会导致设备的损坏和故障。
局部放电试验设备通过对电力设备进行局部放电试验，可以及早发现潜在的故障，并采取相应的预防措施。
功能和特点1. 检测功能：局部放电试验设备能够准确检测电力设备中的局部放电现象，并记录其频率、幅值和相位等参数。
2. 评估功能：局部放电试验设备可以根据检测结果对电力设备的局部放电情况进行评估，判断设备是否存在故障风险。
3. 预警功能：当局部放电试验设备检测到电力设备中出现异常的局部放电现象时，会及时发出警报，提醒操作人员及时采取措施。
4. 数据记录：局部放电试验设备可以记录检测数据，并将其存储在内部存储器或外部存储介质中，以供后续分析和比对。
5. 便携性：局部放电试验设备通常具有轻便小巧的设计，可以方便携带和操作，适用于各种电力设备的局部放电检测。
使用范围局部放电试验设备广泛应用于以下领域：1. 电力系统：用于发电厂、变电站等电力设备的局部放电检测和评估。
2. 输电线路：用于检测和评估高压输电线路的局部放电情况，确保线路的安全运行。
3. 变压器：用于变压器的局部放电试验，提前发现变压器内部可能存在的故障。
4. 绝缘材料：用于绝缘材料的局部放电试验，评估其质量和可靠性。
5. 电：用于电的局部放电检测和评估，确保电的正常工作。
总结局部放电试验设备是一种重要的检测和评估工具，可用于电力设备中局部放电的及早发现和预防。
它具有准确的检测能力、方便的操作和广泛的应用范围，对于保障电力设备的正常运行具有重要意义。
局部放电检测仪使用说明
局部放电检测仪使用说明第一章引言1.1产品概述局部放电检测仪是一种用于检测电力设备中局部放电情况的仪器。
局部放电是电力设备中常见的故障现象之一，它会对设备的安全运行产生负面影响。
局部放电检测仪可以通过对电力设备进行在线检测，及时发现局部放电故障，确保设备的安全运行。
1.2主要特点-高精度测量：局部放电检测仪采用先进的测量技术，能够实时准确地测量电力设备中的局部放电情况。
-多功能操作：局部放电检测仪具有多种操作功能，如数据采集、数据分析和故障诊断等，能够满足不同用户的需求。
-可靠稳定：局部放电检测仪采用高品质的材料和先进的制造工艺，确保仪器的可靠性和稳定性。
-易于使用：局部放电检测仪的操作界面友好，菜单简单明了，用户只需按照提示进行操作即可完成相应的功能。
第二章产品配置2.1主机2.2传感器2.3数据线2.4电源线第三章使用方法3.1准备工作将局部放电检测仪主机、传感器、数据线和电源线准备齐全。
3.2连接传感器将传感器的接口与主机的相应接口进行连接，确保连接稳定。
3.3连接电源将电源线的插头插入电源插座，将另一端连接至主机。
3.4开机操作按下主机上的电源开关，待主机显示屏显示正常后，即可进行仪器的操作。
3.5选择功能根据需要选择相应的功能，如数据采集、数据分析和故障诊断等。
3.6数据采集选择数据采集功能后，按照显示屏上的提示，对被测设备进行数据采集。
3.7数据分析选择数据分析功能后，将采集到的数据传输至主机，按照提示进行数据分析。
3.8故障诊断选择故障诊断功能后，将采集到的数据传输至主机，按照提示进行故障诊断。
第四章注意事项4.1使用前需了解被测设备的基本情况，包括设备类型、工作环境和故障历史等。
4.2使用仪器时需佩戴相关的防护措施，如手套、手指套等。
4.3使用仪器时需保持设备和仪器之间的良好连接，避免连接松动或断开造成数据不准确。
4.4使用仪器时需避免在高温、高湿、强电磁干扰等恶劣环境下操作。
4.5使用仪器时需按照操作手册的步骤进行操作，不得随意拆卸或更改仪器的部件。
GDJF-2008局部放电检测仪试验报告
1、型号规格： GDJF-2008 2、产品编号： G20180716157 3、测试条件： 环境温度：29℃ 3、测试依据： GB/T 7354-2003 “局部放电测量” JJG(机械)145-93 “局部放电检测装置” 4、 测试方法： 校准脉冲响应法、示波器比较法 5、性能检测： 配套器件： 名称 局部放电检测仪 校正脉冲发生器 检测项目及结果： 1) 上下限频率误差：<10℅ 2) 倍率换档误差：≤10℅ 3) 增益细调调节范围：≥20db 4) 正负脉冲不对称性：≤1db 5) 视在放电量检测最小值：1PC 6) 校正脉冲发生器 a. 注入电容：100PF 误差：<5℅ b. 电压幅值误差：<5℅ c. 脉冲上升时间：<100ns 结论：合格 测试员： 日 期： 2018.09.12
1相Βιβλιοθήκη 湿度：60%电源频率：50Hz
型号 GDJF-2008 JF2008-1
工作状况 正常 正常
审核：
局部放电测试仪校准装置
4、脉冲重复率测量误差 ，误差应不大于±2％
注：此项目为符合国标GB7354－87的检定项目，按新国标GB7354－2007要求，此项目被“脉冲序列相应”替代。
检测阻抗可采用并联接法或串联接法组成检测回路。检测阻抗的红端子与耦合电容Ck相连、黑端子接地即为并联接法；检测阻抗的红端子与试品电容Cx相连、黑端子接地即为串联接法。一般采用并联接法其线性度会较好（分布电容的影响较小且干扰会较小）。
校验系统的一般使用步骤
用专用电缆线连好发生器的方波输出与回路箱的方波输入，将局放仪的检测阻抗接在回路箱上（按照需要和干扰大小，可连接成并联测试回路或串联测试回路，一般接成并联测试回路），根据干扰情况决定是否连接地线后即可开始校准工作。一般待检局放仪必须接地，其他视干扰大小情况而定。
JFD-401H校准回路箱面板使用说明如下：
耦合电容Ck与试品电容Cx通过按钮来选择容量，分别具有1000pF、4700pF、10000pF三种容量可选，按下对应的按钮则相应容量的电容并入检测回路中。Ck和Cx均可任意并联组合，即有从最小1000pF到最大15700pF共六种容量可选。应注意的是每条支路（Ck和Cx）都应该至少按下一个按纽。
JFD-401局放仪校验装置使用说明书
一、概述
按照DL/T846.4-2004《局部放电测量仪》、GB7354-2003《局部放电测量》、JJG(机械)145 -93《局部放电检测装置》检定规程的要求，检定局放仪需用仪器有：示波器、正弦信号发生器、脉冲发生器、双脉冲发生器、频率计、电压表、电流表、电容电桥、兆欧表等。上述仪器中除脉冲发生器、双脉冲发生器外，均为常规测试仪器。而脉冲发生器要求电压覆盖范围宽，脉冲波形满足特殊规定要求；双脉冲发生器需输出脉冲时延可调的双脉冲，固均需专门研制。本校准系统的核心即为一台高性能的校准脉冲发生器和一台双脉冲发生器，校准脉冲发生器可以满足局放仪视在放电量测量线性度误差、正负脉冲响应不对称误差、开关换档误差、检测灵敏度等主要检定项目检定的要求；双脉冲发生器可以满足局放仪低重复率脉冲响应误差、脉冲分辨时间测量、脉冲频率测量、数字式局放仪等检定项目检定的要求。另配的校准回路箱提供屏蔽的校准回路，使检定时干扰水平大大降低，保证检定的顺利进行以及检定的测量精度。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
JFD-401 局放仪校验装置使用说明书一、概述按照DL/T846.4-2004《局部放电测量仪》、GB7354-2003《局部放电测量》、JJG(机械)145 -93《局部放电检测装置》检定规程的要求，检定局放仪需用仪器有：示波器、正弦信号发生器、脉冲发生器、双脉冲发生器、频率计、电压表、电流表、电容电桥、兆欧表等。
上述仪器中除脉冲发生器、双脉冲发生器外，均为常规测试仪器。
而脉冲发生器要求电压覆盖范围宽，脉冲波形满足特殊规定要求；双脉冲发生器需输出脉冲时延可调的双脉冲，固均需专门研制。
本校准系统的核心即为一台高性能的校准脉冲发生器和一台双脉冲发生器，校准脉冲发生器可以满足局放仪视在放电量测量线性度误差、正负脉冲响应不对称误差、开关换档误差、检测灵敏度等主要检定项目检定的要求；双脉冲发生器可以满足局放仪低重复率脉冲响应误差、脉冲分辨时间测量、脉冲频率测量、数字式局放仪等检定项目检定的要求。
另配的校准回路箱提供屏蔽的校准回路，使检定时干扰水平大大降低，保证检定的顺利进行以及检定的测量精度。
二、原理和结构JFD-401 校准系统分为四大部分：JFD-401C校准脉冲发生器、JFD-401J 积分系统、JFD-401S双脉冲发生器和JFD-401H校准回路箱。
校准脉冲发生器可输出幅值大范围可调、波形符合要求的校准脉冲。
双脉冲发生器可输出脉冲频率可调、两脉冲间隔脉冲时延可调、波形符合要求的校准脉冲并可进行脉冲计数、积分系统用于以积分方式检定局放仪方波发生器。
校准回路箱可以调节试品电容及耦合电容，使其满足检测阻抗的调谐范围。
上述四部分分别装在独立的金属机箱里，保证屏蔽效果良好。
三、技术参数JFD-401C 校准脉冲发生器的技术指标如下：1、校准脉冲上升时间：＜60nS2、校准脉冲电压幅值可调范围：粗调档分0db，-20db，-40db三档；细调档可从1.0V至110V无级调节；实际上可以做到从10mV至100V连续可调。
3、校准脉冲电容档：20pF，50PF，100pF，500pF，1000PF，2000PF 共六档。
4、校准脉冲值允许误差：±1%5、校准脉冲发生器输出内阻：＜100Ω（对应校准电容为100pF）6、工作定时时间可调：3分钟～∞7、具备与工频电源同步的功能，为感应同步方式。
8、正脉冲和负脉冲可分别单独或同时输出。
JFD-401S双脉冲发生器的技术指标如下：1、校准脉冲上升时间：＜60nS2、校准脉冲发生器输出内阻：＜100Ω（对应校准电容为100pF）3、校准脉冲频率可调范围：1，2，5，10，50，100Hz～3000Hz4、双脉冲时延可调范围：2.2μs～240μs5、工作定时时间可调：3分钟～∞6、脉冲计数范围：0～999999JFD-401H校准回路箱的技术指标如下：耦合电容与试品电容可选择，分别具有1000pF、4700pF、10000pF三种容量，且均可任意并联组合。
检测阻抗可采用并联接法或串联接法组成检测回路。
JFD-401J积分回路的技术指标如下：1、积分电阻选择范围：33，51，82，100，150，200Ω2、积分电容选择范围：50，100，150pF四、仪器使用说明JFD-401C 校准脉冲发生器面板使用说明如下：1、工作启动按钮，无锁，带灯。
按动即可启动发生器。
2、工作定时旋钮。
定时时间可调范围为：3min～∞。
3、校准电压量程旋钮。
三档波段开关，切换表头的显示范围。
分三档：2档，20档，200档，显示的最大值分别为2V，20V，200V。
当显示值过大或过小时需转动此开关。
4、液晶显示屏。
四位半数字式校准脉冲电压表，可以显示输出脉冲电压值。
5、100V电压调节旋钮。
此旋钮调节输出脉冲电压值的大小，最小可至11V，最大可到110V。
转动该旋钮时用力不可过大，该旋钮转动时阻力很小，轻微用力就可以转动。
6、10V电压调节旋钮。
此旋钮调节输出脉冲电压值的大小，最小可至1V，最大可到11V。
转动该旋钮时用力不可过大，该旋钮转动时阻力很小，轻微用力就可以转动。
7、电压选择开关。
此开关切换校准脉冲电压档。
向上打到10V电压档时，输出在1~11V范围内，此时要调节10V电压调节旋钮，表头显示才会变化；向下打到100V电压档时，输出在11~110V范围内，此时要调节100V 电压调节旋钮，表头显示才会变化。
8、同步开关。
此开关打到上（异步位置）时，不与工频同步，输出脉冲频率大约为1kHz。
此开关打到下时，与工频同步，输出脉冲频率固定为50Hz。
9、电压衰减旋钮。
三档波段开关，以10倍（20db）的倍率衰减校准脉冲输出，最大衰减倍数为100 倍。
10、校准电容选择旋钮。
校准用分度电容有六档可选：20pF，50pF，100pF，500pF，1000pF，2000pF。
可以按照试品电容量或要求的校准脉冲幅值来选择。
电容选在500pF、1000pF、2000pF等档位，应注意线性度会不太好，原因与分布电容有关。
11、正/负脉冲选择旋钮。
此旋钮决定输出脉冲的极性是正或负或正负同时。
12、校准脉冲输出端子。
共有两组不同类型的端子：一个是BNC同轴输出端子的脉冲输出（专门配合校准回路箱用），一个时BNC端子的检定输出（校准该仪器自身用）；另外一组是JS型接线柱（可作常规校准使用）。
JFD-401S 双脉冲发生器面板使用说明如下：1、工作启动按钮，无锁带灯。
同校准脉冲发生器的同一按钮。
2、工作定时旋钮。
同校准脉冲发生器的同一按钮。
3、脉冲频率调节旋钮，调节双脉冲输出频率，变化范围45Hz～3000Hz。
4、双脉冲时延调节旋钮，调节双脉冲时间间隔变化范围2.2μs～240μs。
5、单脉冲/双脉冲选择开关。
功能是选择输出脉冲为单脉冲序列或双脉冲序列。
6、单脉冲重复率选择开关。
选择单脉冲输出时，调节脉冲重复频率。
7、脉冲计数/不计数选择开关。
开关在中间位置，没有脉冲输出；打到不计数位置，脉冲连续输出；打到脉冲计数位置，脉冲开始输出，达到预设的计数值时停止输出。
8、校准脉冲输出端子。
共有两组不同类型的端子：一个是BNC同轴输出端子的脉冲输出（专门配合校准回路箱用），一个时BNC端子的检定输出（校准该仪器自身用）；另外一组是JS型接线柱（可作常规校准使用）。
JFD-401H校准回路箱面板使用说明如下：耦合电容C k与试品电容C x通过按钮来选择容量，分别具有1000pF、4700pF、10000pF三种容量可选，按下对应的按钮则相应容量的电容并入检测回路中。
C k和C x均可任意并联组合，即有从最小1000pF到最大15700pF 共六种容量可选。
应注意的是每条支路（C k和C x）都应该至少按下一个按纽。
检测阻抗可采用并联接法或串联接法组成检测回路。
检测阻抗的红端子与耦合电容C k相连、黑端子接地即为并联接法；检测阻抗的红端子与试品电容C x相连、黑端子接地即为串联接法。
一般采用并联接法其线性度会较好（分布电容的影响较小且干扰会较小）。
校验系统的一般使用步骤用专用电缆线连好发生器的方波输出与回路箱的方波输入，将局放仪的检测阻抗接在回路箱上（按照需要和干扰大小，可连接成并联测试回路或串联测试回路，一般接成并联测试回路），根据干扰情况决定是否连接地线后即可开始校准工作。
一般待检局放仪必须接地，其他视干扰大小情况而定。
校准回路箱上耦合电容C k、试品电容C x的选择，应当依照以下两个原则：根据检测阻抗调谐电容的允许范围，使耦合电容和试品电容的串联值符合这个范围；变化耦合电容和试品电容的容值可以适当调节检测灵敏度（这可以弥补方波发生器幅值调节范围及局放仪微调档位的不足）。
尤其在检验局放仪的检测灵敏度这个指标时，应该特别注意这一点；同时应尽量使干扰最小。
五、使用本校验系统的校验方法使用本系统可以检定局放仪视在放电量测量线性度误差、正负脉冲响应不对称误差、换档误差、检测灵敏度、脉冲序列响应、脉冲分辨时间测量、数字局放仪附加能力校准、方波积分测量等主要检定项目。
以下详细叙述各项目的检定方法：视在放电量测量线性度误差检定1、将检测阻抗与校准回路箱连接好，选择合适的耦合电容C k 与试品电容C x ，选择合适的测试回路，局放仪接线接好后开机即可开始检定。
2、被检局放仪置于待检第一档，局放仪处于校准状态；置校准脉冲发生器同步开关于异步位置，正负脉冲选择旋钮旋置“负”位置，工作定时旋钮置于合适位置，按动工作启动按钮；调节校准脉冲发生器电压幅值为一易计算的整数值（如100V 或10V ），调节电压衰减档、校准电容档、局放仪增益细调档（必要时调节耦合电容C k 与试品电容C x 的值），使被检局放仪的视在放电量读数升到满度值。
保持此状态将局放仪校准好后转入测量状态。
3、调节校准脉冲发生器电压幅值为满度的80%、60%、40%、20%，分别记录对应的局放仪放电量读数D q 和校准脉冲电量值Q .4、按K i =Q/D q 计算仪器的每一刻度线的刻度因数K i 。
5、线性误差%100⨯-=dd i i K K K δ其中K d 为满度值时的刻度因数。
6、按以上步骤对局放仪的每一档位进行校准并记录。
正负脉冲响应不对称误差检定1、基本步骤同上。
2、对局放仪的某一档位，先用正或负脉冲校准好局放仪，再在测量状态读取另外一种脉冲输入时的放电量读数，记录下正负脉冲对应的读数D +和D -。
（注意不要使用超过80V 和低于20V 的正脉冲输出）3、正负脉冲响应不对称误差()%1002⨯+-=-+-+D D D D i δ 4、按以上步骤对局放仪的每一档位进行校准并记录。
5、也可以使校准脉冲发生器同时输出正负脉冲（同步开关于同步位置、脉冲与50Hz 电源同步 ），然后借助局放仪的时间窗在放电量表上分别读取正、负脉冲响应值。
开关换档误差检定1、被检局放仪的增益粗调开关置最高灵敏度档，细调旋钮置适当位置。
使局放仪处于校方波状态。
2、调节校准脉冲发生器输出电压幅值，使被检局放仪指示在满度值，记录下读数Dhi 。
3、将局放仪的增益粗调开关向灵敏度较低方向变换一档，记录下局放仪放电量读数Dli （应该是乘上换档倍率后的实际读数）。
4、开关换档误差检定%100⨯-=DhiDhi Dli i δ 5、重复以上步骤、由高到低对局放仪的每一档位进行校准并记录。
检测灵敏度的检定1、检定接线方法和一般步骤同上。
2、被检局放仪的增益粗调开关置最高灵敏度档、细调旋钮置最高灵敏度位置、测量频带置于最宽频带，局放仪显示单元此时应显示一噪声带。
3、加入校准方波，调节校准脉冲发生器输出电压幅值直至显示单元上脉冲高度为噪声高度的两倍（或读数是未加方波时噪声读数的两倍）。
在检定此项指标时应尽量减低噪声。
记录此时校准脉冲的电量值Q 。
