(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920182253.3(22)申请日 2019.02.01(73)专利权人宁波市金泽机电科技有限公司地址 315000 浙江省宁波市江北区长兴路199号10幢3楼(72)发明人包坚强　徐乃军　翁善　(51)Int.Cl.H02K 29/00(2006.01)H02K 9/06(2006.01)H02K 5/04(2006.01)H02K 5/20(2006.01)(54)实用新型名称一种无刷电机可维护结构(57)摘要本实用新型公开了一种无刷电机可维护结构，包括电机外壳、定子、转子和保护盖，所述定子的外表面与电机外壳的内壁固定连接，所述转子的一侧贯穿定子并延伸至定子的外部，所述转子的一侧通过连接件固定连接有扇盘，并且扇盘的一侧固定连接有转动件，所述保护盖内壁的一侧固定连接有与转动件相配合使用的凹槽转动块，所述电机外壳一侧的顶部和底部均开设有螺纹孔，所述螺纹孔的数量为四个，所述螺纹孔的内部螺纹连接有螺丝杆，本实用新型涉及无刷电机维护技术领域。

该无刷电机可维护结构，操作人员能打开盖子取出转子，清除转子上的金属杂质再装回，方便了操作人员的使用，使产品寿命更加长久，保证了无刷电机的正常运行。

权利要求书1页说明书3页附图2页CN 209593242 U 2019.11.05C N 209593242U权　利　要　求　书1/1页CN 209593242 U1.一种无刷电机可维护结构，包括电机外壳(1)、定子(2)、转子(3)和保护盖(4)，所述定子(2)的外表面与电机外壳(1)的内壁固定连接，所述转子(3)的一侧贯穿定子(2)并延伸至定子(2)的外部，其特征在于：所述转子(3)的一侧通过连接件固定连接有扇盘(5)，并且扇盘(5)的一侧固定连接有转动件(6)，所述保护盖(4)内壁的一侧固定连接有与转动件(6)相配合使用的凹槽转动块(7)。

【CN209233613U】一种电机气冷壳体和气冷电机【专利】

2
CN 209233613 U
说明书
1/4 页
一种电机气冷壳体和气冷电机
技术领域 [0001] 本实用新型属于电机冷却技术领域，具体涉及一种电机气冷壳体和气冷电机。
背景技术 [0002] 随着热功率密度的增大，电机的冷却依次可采用自然冷却、风冷、油冷、水冷等方式。 [0003] 当冷却剂为空气时：在自然冷却条件下，壁面的对流换热系数范围为3~10W/m2/K；在强迫风冷条件下，壁面的对流换热系数范围为20~100W/m2/K。 [0004] 对于发热量较小的电机，一般采用空气自然冷却，并通过在壳体表面设置散热筋来增加换热面面积。由于空气自然冷却系数很小，自然冷却电机的壁面和空气的热阻很大，这就造成了自然冷却电机的温升很大、整体温度高。一般自然冷却电机加强散热的方法有增加散热筋数量和高度，而当散热筋的数量和高度增大到一定时，继续增加对加强散热的作用就不大了。 [0005] 对于冷却需求介于自然冷却和风冷之间的电机（例如需要表面对流换热系数在10 ~20W/m2/K的情况下）、或者发热量不大但是要求温升较小的电机，冷却方式的选择会出现以下问题：使用自然冷却会造成电机温度过高；使用风冷则余量过大造成浪费，且需要增加壳体、风扇等，使电机体积增大、噪音增大、成本偏高。
3
CN 209233613 U
说明书
2/4 页
[0013] 作为本实用新型进一步改进的技术方案，所述振动片的表面设有通槽，所述通槽为圆形、长方形或椭圆形。 [0014] 作为本实用新型进一步改进的技术方案，所述振动片为表面水平的薄片结构或者表面有波纹的薄片。 [0015] 作为本实用新型进一步改进的技术方案，所述壳体壁面设有轴向散热筋或径向散热筋。 [0016] 作为本实用新型进一步改进的技术方案，所述主动振动元件采用压电式振动元件、电磁式振动元件或者机械式振动元件。 [0017] 为实现上述技术目的，本实用新型采取的另一个技术方案为： [0018] 一种气冷电机，包括定子组件、转子组件和电机气冷壳体，所述电机气冷壳体的内部安装有定子组件，所述定子组件的内部布置有转子组件。 [0019] 本实用新型的有益效果为： [0020] （1）本实用新型对于冷却需求介于自然冷却和风冷之间的气冷电机、或者发热量小并要求温升较小的气冷电机，在电机的壳体外壁面安装主动振动元件，通过主动振动元件自身的振动或者主动振动元件驱动振动片的振动将换热面的空气加速，主动减弱或破坏换热面上空气的边界层，增大空气湍流，从而增大了对流换热系数，降低电机的温升。 [0021] （2）本实用新型可以在不使用风扇、泵等强迫冷却系统、不改变壳体设计的情况下，通过在壳体壁面上安装主动振动元件来降低壳体壁面与冷却流体的对流换热热阻，实现有效降低电机温升的效果。通过本实施例的电机气冷壳体制成的电机体积小，噪音小以及成本低。 [0022] （3）本实用新型的振动片上开设有通槽，便于壳体壁面流体的混合，有利于传热。

【CN209402310U】一种电机推力座结构【专利】

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920333543.3(22)申请日 2019.03.17(73)专利权人山东洪涨泵业有限公司地址 265200 山东省烟台市莱阳市龙门西路596号(72)发明人崔洪章　(51)Int.Cl.H02K 5/173(2006.01)(54)实用新型名称一种电机推力座结构(57)摘要本实用新型公开了一种电机推力座结构，所述推力座结构设置在电机底部，电机中部安装有电机轴；所述电机轴底部连接有推力扇形块，推力扇形块底部开有上凹槽；所述推力扇形块凹槽处安装有滚珠，推力扇形块下方安装有推力座；所述推力座上方与推力扇形块的上凹槽对应处开有下凹槽，上凹槽和下凹槽之间安装有滚珠。

所述上凹槽和下凹槽以及对应的滚珠设置等于三组。

所述电机外部设置有外壳。

使用该电机推力座结构可以对机加工和装配等原因产生影响电机同心度的积累误差起到校正作用，通过对电机轴的实时矫正，提高了电机的使用寿命，降低了故障率。

权利要求书1页说明书3页附图3页CN 209402310 U 2019.09.17C N 209402310U权　利　要　求　书1/1页CN 209402310 U1.一种电机推力座结构，其特征在于：所述推力座结构设置在电机底部，电机中部安装有电机轴（1）；所述电机轴（1）底部连接有推力扇形块（2），推力扇形块底部开有上凹槽；所述推力扇形块（2）凹槽处安装有滚珠（3），推力扇形块下方安装有推力座（4）；所述推力座（4）上方与推力扇形块的上凹槽对应处开有下凹槽，上凹槽和下凹槽之间安装有滚珠（3）。

2.根据权利要求1所述的一种电机推力座结构，其特征在于：所述上凹槽和下凹槽以及对应的滚珠设置等于三组。

3.根据权利要求1所述的一种电机推力座结构，其特征在于：所述电机外部设置有外壳。

2。

【CN209313599U】一种马达【专利】

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920265547.2(22)申请日 2019.03.01(73)专利权人台州市俊浩机电科技有限公司地址 318000 浙江省台州市椒江区洪家双桥路242号2幢(仅限办公）(72)发明人陈军　(74)专利代理机构衢州维创维邦专利代理事务所(普通合伙) 33282代理人叶小勤(51)Int.Cl.H02K 5/18(2006.01)(54)实用新型名称一种马达(57)摘要本实用新型公开了一种马达，旨在提供一种散热效好，结构简单以及实用性强的马达，其技术方案要点是马达端盖上设有若干散热槽，散热槽包括第一散热槽、第二散热槽、第三散热槽以及第四散热槽，第一散热槽和第三散热槽对角设置，第二散热槽和第四散热槽对角设置，马达端盖上还设有第一散热片以及第二散热片，第一散热片依次贯穿第一散热槽和第三散热槽，第二散热片依次贯穿第二散热槽以及第四散热槽，本实用新型适用于马达技术领域。

权利要求书1页说明书2页附图1页CN 209313599 U 2019.08.27C N 209313599U权　利　要　求　书1/1页CN 209313599 U1.一种马达，包括马达本体，其特征在于，所述马达本体包括壳体(1)、设置于壳体(1)内的线圈、贯穿线圈的传动轴(2)以及与壳体(1)相适配的马达端盖(3)，所述马达端盖(3)上设有若干散热槽(4)，散热槽(4)包括第一散热槽(41)、第二散热槽(42)、第三散热槽(43)以及第四散热槽(44)，第一散热槽(41)和第三散热槽(43)对角设置，第二散热槽(42)和第四散热槽(44)对角设置，马达端盖(3)上还设有第一散热片(31)以及第二散热片(32)，第一散热片(31)依次贯穿第一散热槽(41)和第三散热槽(43)，第二散热片(32)依次贯穿第二散热槽(42)以及第四散热槽(44)。

【CN209462133U】一种电机端盖【专利】

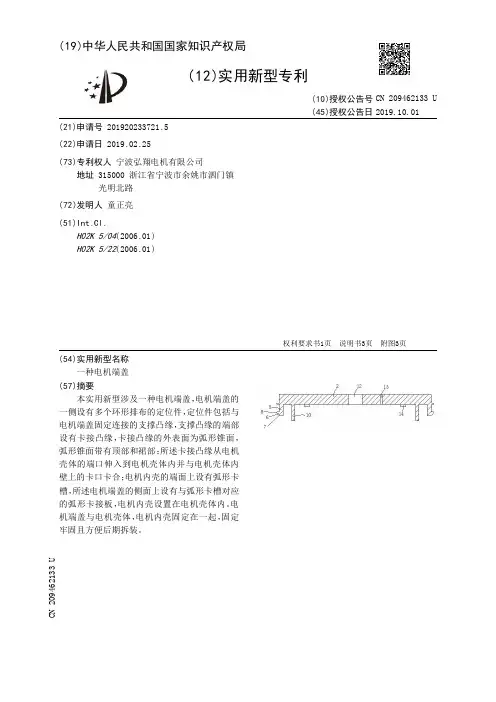

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920233721.5(22)申请日 2019.02.25(73)专利权人宁波弘翔电机有限公司地址 315000 浙江省宁波市余姚市泗门镇光明北路(72)发明人童正亮　(51)Int.Cl.H02K 5/04(2006.01)H02K 5/22(2006.01)(54)实用新型名称一种电机端盖(57)摘要本实用新型涉及一种电机端盖，电机端盖的一侧设有多个环形排布的定位件，定位件包括与电机端盖固定连接的支撑凸缘，支撑凸缘的端部设有卡接凸缘，卡接凸缘的外表面为弧形锥面，弧形锥面带有顶部和裙部；所述卡接凸缘从电机壳体的端口伸入到电机壳体内并与电机壳体内壁上的卡口卡合；电机内壳的端面上设有弧形卡槽，所述电机端盖的侧面上设有与弧形卡槽对应的弧形卡接板，电机内壳设置在电机壳体内。

电机端盖与电机壳体，电机内壳固定在一起，固定牢固且方便后期拆装。

权利要求书1页说明书3页附图3页CN 209462133 U 2019.10.01C N 209462133U权　利　要　求　书1/1页CN 209462133 U1.一种电机端盖，其特征在于，电机端盖的一侧设有多个环形排布的定位件，定位件包括与电机端盖固定连接的支撑凸缘，支撑凸缘的端部设有卡接凸缘，卡接凸缘的外表面为弧形锥面，弧形锥面带有顶部和裙部；电机端盖的侧面上设有弧形卡接板。

2.根据权利要求1所述的一种电机端盖，其特征在于，两个对称的定位件的卡接凸缘的弧形锥面顶部之间的距离小于或等于电机壳体端口的内径。

3.根据权利要求2所述的一种电机端盖，其特征在于，两个对称的定位件的卡接凸缘的弧形锥面裙部之间的距离大于所述电机壳体端口的内径。

4.根据权利要求1所述的一种电机端盖，其特征在于，电机端盖的中部设有通孔，通孔内穿设电机轴。

5.根据权利要求1所述的一种电机端盖，其特征在于，电机端盖的内侧表面设有多个固线扣，固线扣与电机端盖固定连接，固线扣上设有卡线槽。

【CN209233633U】一种电机冷却装置及汽车【专利】

权利要求书1页说明书3页附图2页
CN 209233633 U
CN 209233633 U
权利要求书
1/1 页
1 .一种电机冷却装置，其特征在于，包括：电机壳体内壁(1) 、电机壳体外壁(2) 和水道(3) ；所述水道(3)设置于所述电机壳体内壁(1)靠近所述电机壳体外壁(2)的一面上；所述水道(3) 环绕所述电机壳体内壁(1) ，包括入水口 (31) 和出水口 (32)。 2 .根据权利要求1所述的电机冷却装置，其特征在于，所述水道(3)还包括换向部(33)、第一部分 (34) 和第二部分 (35) ；所述第一部分 (34)的一端与所述入水口 (31) 连接，另一端与所述换向部 (33)的一端连接；所述第二部分 (35)的一端与所述换向部 (33)的另一端连接，另一端与所述出水口 (32) 连接。 3 .根据权利要求2所述的电机冷却装置，其特征在于，所述第一部分(34)为环形，所述第二部分(35)为螺旋形。 4 .根据权利要求3所述的电机冷却装置，其特征在于，所述换向部(33)包括换向前水道(331) 、换向水道(332) 和换向后水道(333) ；所述换向水道(332)的一端连接所述换向前水道(331) ，另外一端连接所述换向后水道 (333) ；所述换向前水道(331)还与所述第一部分(34)连接，所述换向后水道(333)还与所述第二部分(35)连接；所述换向前水道 (331) 与所述换向后水道 (333) 平行设置，所述换向水道 (332) 为圆弧形。 5 .根据权利要求4所述的电机冷却装置，其特征在于，所述第一部分(34)、所述换向部 (33)和所述第二部分(35)均为至少两路并联的水道。 6 .根据权利要求1所述的电机冷却装置，其特征在于，所述电机壳体外壁(2)设置有分别与所述出水口(32)和入水口(31)对应的出水口定位管和入水口定位管。 7 .根据权利要求1所述的电机冷却装置，其特征在于，还包括：密封圈(4)；所述密封圈(4)设置于所述电机壳体内壁(1)的两端。 8 .根据权利要求7所述的电机冷却装置，其特征在于，所述电机壳体内壁(1)的两端设置有密封圈定位槽。 9 .根据权利要求7所述的电机冷却装置，其特征在于，所述密封圈(4)为O形圈。 10 .一种汽车，其特征在于，包括如权利要求1至9任一项所述的电机冷却装置。

【CN209488335U】一种直流无刷风扇电机【专利】

2 .根据权利要求1所述的一种直流无刷风扇电机，其特征在于：所述安装带(2)为环状结构，且安装带(2)的个数设置有2个，并且2个安装带(2)均为铁制金属材质。
3 .根据权利要求1所述的一种直流无刷风扇电机，其特征在于：所述紧固螺栓(3)和安装孔(4)均在安装带(2)上等角度分布，且紧固螺栓(3)和安装孔(4)相互交错分布。
( 19 )中华人民共和国国家知识产权局
( 12 )实用新型专利
(21)申请号 201920027397 .1
(22)申请日 2019 .01 .08
(73)专利权人佛山市南海区福尼达电器实业有限公司
地址 528000 广东省佛山市南海区里水镇得胜村得金工业区南蛇墪四路9号二楼
(72)发明人余良辉
(74)专利代理机构深圳市千纳专利代理有限公司 44218
代理人刘晓敏
(51)Int .Cl . H02K 5/18(2006 .01) H02K 29/00(2006 .01) H02K 7/14(2006 .01)
( 54 )实用新型名称一种直流无刷风扇电机
( 57 )摘要本实用新型公开了一种直流无刷风扇电机，
实用新型内容 [0004] 本实用新型的目的在于提供一种直流无刷风扇电机，以解决上述背景技术中提出的现有的直流无刷风扇电机在进行长时间的工作之后容易出现较为严重的发热情况，在持续发热的情况下进行工作容易缩短电机的使用寿命，从而需要反复进行维修，影响用户的使用体验的问题。 [0005] 为实现上述目的，本实用新型提供如下技术方案：一种直流无刷风扇电机，包括无刷风扇电机本体、连接块和竖杆，所述无刷风扇电机本体的外侧设置有安装带，且安装带上安装有紧固螺栓，并且安装带通过紧固螺栓与无刷风扇电机相互连接，所述安装带上预留有安装孔，且安装带的外侧设置有散热板，所述连接块位于散热板的下方，且散热板通过连接块和安装孔与安装带相互连接，所述散热板的内部开设有收纳槽，且收纳槽上预留有限位槽，所述竖杆位于收纳槽的内侧，且竖杆与散热板相互连接，所述竖杆的下方设置有顶杆，且顶杆上预留有竖槽，并且顶杆通过竖槽与竖杆相互连接，所述顶杆的上方安装有限位板，且限位板与限位槽相互连接，所述顶杆的上方设置有复位弹簧，且顶杆通过复位弹簧与散热板相互连接，并且顶杆的下方安装有散热片。 [0006] 优选的，所述安装带为环状结构，且安装带的个数设置有2个，并且2个安装带均为铁制金属材质。 [0007] 优选的，所述紧固螺栓和安装孔均在安装带上等角度分布，且紧固螺栓和安装孔相互交错分布。 [0008] 优选的，所述散热板为铜制金属材质，且散热板下方的连接块为磁铁材质。 [0009] 优选的，所述顶杆嵌套在竖杆的外侧，且竖杆与散热板为一体化结构。 [0010] 优选的，所述顶杆与复位弹簧构成伸缩结构，且顶杆上的限位板与限位槽构成滑动结构。 [0011] 与现有技术相比，本实用新型的有益效果是：该直流无刷风扇电机， [0012] 1、方便在无刷风扇电机本体进行工作的同时对其进行散热，避免无刷风扇电机本体的内部元件在高温环境下出现工作故障，同时散热板方便通过安装带进行安装或者拆卸以及改变安装位置，提高了散热的灵活性；

新型电机结构[发明专利]

专利名称：新型电机结构
专利类型：发明专利
发明人：陆海斌,郑余,钱胜,辜贇,赵荣国,岳志芹,段昌军,程玉亮,李强
申请号：CN201310747603.3
申请日：20131231
公开号：CN103701246A
公开日：
20140402
专利内容由知识产权出版社提供
摘要：本发明涉及一种新型电机结构，包括两端开口的电机壳体，套装于电机壳体内的定子总成，以及转动设于所述定子总成中的转子总成，在所述电机壳体的一端卡装固连有盖板支撑机构，在相对盖板支撑机构的电机壳体的另一端设有顶置在定子总成轴向端面上的、可沿电机壳体轴向移动的内插固定镶块，在所述电机壳体的外侧设有推动所述内插固定镶块沿电机壳体轴向移动以调整内插固定镶块与盖板支撑机构之间距离的燕尾调节机构；还包括将移动完成后的内插固定镶块相对于电机壳体进行固定的连接机构。

本新型电机结构可实现电机壳体轴向尺寸的调整，以通过调整电机铁心冲片的数量来改变电机参数，便于电机的平台化开发。

申请人：长城汽车股份有限公司
地址：071000 河北省保定市朝阳南大街2266号
国籍：CN
代理机构：石家庄科诚专利事务所
代理人：刘谟培
更多信息请下载全文后查看。

【CN209329861U】防抖型微型直流电机【专利】

2 .根据权利要求1所述的防抖型微型直流电机，其特征在于，所述第一底板和第二底板上分别设置有用于螺栓穿过的第一安装孔和第二安装孔。
3 .根据权利要求2所述的防抖型微型直流电机，其特征在于，所述第一安装孔和第二安装孔分别设置于所述第二底板和第二底板的边缘处。
4 .根据权利要求1所述的防抖型微型直流电机，其特征在于，所述第一底板上还设置有第三底板，所述第三底板与所述第二底板平行设置，且所述第三底板与所述电机本体的另一端相抵。
( 19 )中华人民共和国国家知识产权局
( 12 )实用新型专利
(21)申请号 201920034422 .9
(22)申请日 2019 .01 .09
(73)专利权人揭阳市钰信电机有限公司地址 522000 广东省揭阳市空港经济区京冈办事处林厝村工业区
(72)发明人林淡标
(74)专利代理机构惠州市超越知识产权代理事务所(普通合伙) 44349
防抖型微型直流电机
技术领域 [0001] 本实用新型涉及电机领域，特别涉及一种防抖型微型直流电机。
背景技术 [0002] 微型电机体积、容量较小，输出功率一般在数百瓦以下的电机和用途、性能及环境条件要求特殊的电机，在传统技术中，直流电机包括呈圆筒状的电机机壳、设置在电机机壳内的转子组件，电机机壳的一端呈开口状，一端呈封闭状，直流电机于电机机壳封闭状的一端设有若干贯穿电机机壳的安装孔，直流电机可通过螺钉与安装通孔的配合与其他器件相连接。由于微型直流电机有个很大的特点，即体积小，当直流电机正常工作时，由于连接配合的面即电机机壳的一侧，如此设计，电机与其他器件的连接稳定性很差，常常会有很大的抖动，噪音也非常大。
代理人陈文福

【CN209344932U】一种电机转子结构以及电机定转子结构【专利】

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920205138.3(22)申请日 2019.02.16(73)专利权人江苏施依洛通风设备有限公司地址 226300 江苏省南通市通州区锡通科技产业园枫杨路11号(72)发明人吕俊达　庄擎　(51)Int.Cl.H02K 7/04(2006.01)H02K 1/28(2006.01)H02K 1/22(2006.01)H02K 1/12(2006.01)(54)实用新型名称一种电机转子结构以及电机定转子结构(57)摘要本实用新型涉及电机结构技术领域，公开了一种电机转子结构以及电机定转子结构，包括转子铁芯，所述转子铁芯上设置有若干安装槽，所述安装槽内安装有磁性件，所述转子铁芯开设有安装槽的一侧设置有平衡片，所述平衡片与转子铁芯可拆卸固定连接，所述平衡片上设置有平衡孔。

安装槽内安装磁性件，让转子铁芯具有磁性力，进而能够让其在交变磁场内受力，另外，一般为了让安装槽内的磁性件稳定，将磁性件与安装槽采用过盈配合，让其不会在内部晃动，也可以采用平衡片对其进行封闭，通过平衡片上设置平衡孔，让其能够调整转子的周向重力，进而达到调节转子平衡度的目的，让其在转动时不会晃动，让其在转动时比较稳定。

权利要求书1页说明书3页附图3页CN 209344932 U 2019.09.03C N 209344932U权　利　要　求　书1/1页CN 209344932 U1.一种电机转子结构，包括转子铁芯（1），其特征在于，所述转子铁芯（1）上设置有若干安装槽（12），所述安装槽（12）内安装有磁性件（2），所述转子铁芯（1）开设有安装槽（12）的一侧设置有平衡片（3），所述平衡片（3）与转子铁芯（1）可拆卸固定连接，所述平衡片（3）上设置有平衡孔（31）。

2.根据权利要求1所述的电机转子结构，其特征在于，所述安装槽（12）延转子铁芯（1）转动的轴线方向贯穿转子铁芯（1）设置，且转子铁芯（1）两端均设置有平衡片（3）。

【CN209283013U】一种电机减速器一体机【专利】

实用新型内容 [0003] 本实用新型的目的在于提供一种电机减速器一体机，以解决上述背景技术中提出的电机和减速器都是独立器件的问题。 [0004] 为实现上述目的，本实用新型提供如下技术方案：一种电机减速器一体机，包括底座，所述底座顶端的两侧均固定设有固定板，所述固定板的顶端固定设有若干个固定柱，所述固定柱的顶端设有支撑板，所述支撑板的底端开设有若干个与固定柱相匹配的凹槽，所述固定柱的顶端嵌入凹槽的内部，所述固定柱的表面套设有减震弹簧，所述减震弹簧的顶端与支撑板的底端相接触，所述减震弹簧的底端与固定板的顶端相接触，其中一个所述支撑板的顶端固定设有电机，另一个所述支撑板的顶端固定设有减速器，所述电机的输出端通过联轴器与减速器的输入端传动连接，所述电机的一侧固定设有第一法兰，所述联轴器的一侧固定设有第二法兰，所述第一法兰通过螺栓和螺母与第二法兰固定连接，所述减速器的一侧固定设有第三法兰，所述联轴器的另一侧固定设有第四法兰，所述第三法兰通过螺栓和螺母与第四法兰固定连接。 [0005] 作为本实用新型的一种优选技术方案，所述固定板的边侧固定设有安装板，所述安装板的顶端开设有安装孔。 [0006] 作为本实用新型的一种优选技术方案，所述固定柱的顶端固定设有第一限位环，所述凹槽的槽口固定设有第二限位环，所述第一限位环的外径大于第二限位环的内径。 [0007] 作为本实用新型的一种优选技术方案，所述底座的底端固定设有若干个支撑腿，所述支撑腿的底端固定设有防滑垫。 [0008] 作为本实用新型的一种优选技术方案，所述底座的一侧设有电机开关，所述电机通过电机开关与电源电性连接。 [0009] 与现有技术相比，本实用新型的有益效果是：本实用新型一种电机减速器一体机，通过设置减震弹簧，可以降低电机和减速器的震动，通过设置防滑垫，可以提高底座的稳定性，通过设置第一法兰和第二法兰，便于电机和联轴器的固定连接，通过设置第三法兰和第四法兰，便于减速器和联轴器的固定连接，通过设置安装板，便于电机和减速器的安装。

【CN209488356U】一种静音电机结构【专利】

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920566784.2(22)申请日 2019.04.24(73)专利权人深圳市科力尔电机有限公司地址 518000 广东省深圳市光明新区公明办事处田寮社区田寮大道聚汇模具工业园2栋(72)发明人文亮　罗强　李程　(51)Int.Cl.H02K 5/24(2006.01)(54)实用新型名称一种静音电机结构(57)摘要本实用新型公开了一种静音电机结构，包括静音电机，所述静音电机的外壁面上焊接固定安装一块以上呈“L ”型结构的固定板，静音电机的外部套有一隔音管，隔音管右侧延伸至固定板内部，静音电机上转轴的外部设有一片以上的金属弹性片，一片以上金属弹性片的外壁面上粘连一环形结构的橡胶环，橡胶环的外边粘连固定于隔音管的内壁面上，隔音管左侧套有一旋转管，旋转管的左侧端面上设有一个以上呈“V ”型结构的压紧部，压紧部一端均与橡胶环的外壁面相抵。

本实用新型结构简单，能根据与其连接轴杆的直径调整橡胶环内环的直径，有效的将转轴和轴杆罩住，避免了转轴和轴杆搅动外界空气而产生噪音，同时具有伸缩功能，不影响转轴与其他轴杆的装配。

权利要求书1页说明书3页附图1页CN 209488356 U 2019.10.11C N 209488356U权　利　要　求　书1/1页CN 209488356 U1.一种静音电机结构，其特征在于：包括静音电机，所述静音电机的外壁面上焊接固定安装一块以上呈“L”型结构的固定板，静音电机的外部套有一隔音管，隔音管的内壁面上嵌入式粘连一橡胶管，橡胶管的内壁面与静音电机的外壁面相抵，隔音管右侧延伸至固定板内部，固定板的内侧面上均设有一滑槽，隔音管正对于滑槽处均焊接固定安装一滑块，滑块一端均滑动安装于滑槽中，静音电机上转轴的外部设有一片以上的金属弹性片，一片以上的金属弹性片呈环形结构均匀分布，金属弹性片的一端均焊接固定于隔音管的内壁面上，一片以上金属弹性片的外壁面上粘连一环形结构的橡胶环，橡胶环的外边粘连固定于隔音管的内壁面上，隔音管左侧套有一旋转管，旋转管与隔音管之间螺纹连接，旋转管的左侧端面上设有一个以上呈“V”型结构的压紧部，压紧部一端均与橡胶环的外壁面相抵。

【CN209593205U】一种电机散热结构、电机总成、动力系统及其车辆【专利】

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920205448.5(22)申请日 2019.02.15(73)专利权人深圳市法拉第电驱动有限公司地址 518103 广东省深圳市宝安区福海街道新和社区福园一路35号天瑞工业园401(72)发明人石华山　(74)专利代理机构广州嘉权专利商标事务所有限公司 44205代理人谭晓欣(51)Int.Cl.H02K 9/19(2006.01)H02K 11/30(2016.01)(54)实用新型名称一种电机散热结构、电机总成、动力系统及其车辆(57)摘要本实用新型公开了一种电机散热结构、电机总成、动力系统及其车辆，包括用于对电机控制模块进行散热的电机控制器水道和环绕设置在电机内部的电机水道，所述电机控制器水道和电机水道相连通，所述电机控制器水道和电机水道分别设置于电机控制模块的两侧。

本实用新型通过将电机控制模块设置于电机控制器水道和电机水道之间，使得电机控制模块所靠近电机的一侧可以通过电机水道散热，所远离电机的一侧可以通过电机控制器水道散热，实现对电机控制模块的双面冷却，使电机控制模块处于较好的散热环境中，降低高温对电机控制模块的影响。

权利要求书1页说明书5页附图8页CN 209593205 U 2019.11.05C N 209593205U权　利　要　求　书1/1页CN 209593205 U1.一种电机散热结构，其特征在于：包括用于对电机控制模块进行散热的电机控制器水道和环绕设置在电机内部的电机水道，所述电机控制器水道和电机水道相连通，所述电机控制器水道和电机水道分别设置于电机控制模块的两侧。

2.根据权利要求1所述的一种电机散热结构，其特征在于：所述电机控制器水道包括散热子水道，相邻的所述散热子水道首尾连接而呈蛇形设置。

3.根据权利要求2所述的一种电机散热结构，其特征在于：相邻的所述散热子水道的宽度呈增大或减小变化。

【CN209545313U】一种电机的轴密封结构【专利】

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920273465.2(22)申请日 2019.03.05(73)专利权人广州市耐诺电器有限公司地址 510425 广东省广州市白云湖街夏茅村十五社工区1号盛旺工业园内A栋5楼(72)发明人邹锦唐　朱世豪　汪霜　文娟　解丽　(74)专利代理机构北京联瑞联丰知识产权代理事务所(普通合伙) 11411代理人张清彦(51)Int.Cl.H02K 5/10(2006.01)(54)实用新型名称一种电机的轴密封结构(57)摘要本实用新型公开了一种电机的轴密封结构，属于轴密封技术领域，一种电机的轴密封结构，包括电动机本体，电动机本体的输出端连接有电机轴，电机轴的外侧从左到右依次套设有主塑料压圈、主弹性密封圈、油室外壳、副弹性密封圈和副塑料压圈，主塑料压圈的左端与电动机本体的右端固定连接，主塑料压圈的右端与主弹性密封圈的左端固定连接，副弹性密封圈的右端与副塑料压圈的左端固定连接，油室外壳固定连接于主弹性密封圈和副弹性密封圈之间，主塑料压圈和副塑料压圈靠近电机轴的内壁均固定连接有内吸水层，通过设置主弹性密封圈、油室外壳、副弹性密封圈和内吸水层可以实现多重防水功能，使本实用新型具有较好的防水效果。

权利要求书1页说明书3页附图2页CN 209545313 U 2019.10.25C N 209545313U权　利　要　求　书1/1页CN 209545313 U1.一种电机的轴密封结构，包括电动机本体（1），所述电动机本体（1）的输出端连接有电机轴（2），其特征在于：所述电机轴（2）的外侧从左到右依次套设有主塑料压圈（3）、主弹性密封圈（4）、油室外壳（5）、副弹性密封圈（6）和副塑料压圈（7），所述主塑料压圈（3）的左端与电动机本体（1）的右端固定连接，所述主塑料压圈（3）的右端与主弹性密封圈（4）的左端固定连接，所述副弹性密封圈（6）的右端与副塑料压圈（7）的左端固定连接，所述油室外壳（5）固定连接于主弹性密封圈（4）和副弹性密封圈（6）之间，所述主塑料压圈（3）和副塑料压圈（7）靠近电机轴（2）的内壁均固定连接有内吸水层（11）。

【CN209562306U】一种小电机固定结构【专利】

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920228813.4(22)申请日 2019.02.21(73)专利权人嘉兴礼海电气科技有限公司地址 314016 浙江省嘉兴市秀洲区王江泾镇新南洋路465号(72)发明人敖志斌　(74)专利代理机构北京维正专利代理有限公司11508代理人戚小琴(51)Int.Cl.H02K 5/24(2006.01)(54)实用新型名称一种小电机固定结构(57)摘要本实用新型公开了一种小电机固定结构，涉及驱动器技术领域，解决了现有驱动器工作时震动、噪音较大的问题。

技术方案为一种小电机固定结构，包括电机和底盒，所述电机设置在所述底盒内，所述底盒上盖设有盖板，所述底盒上还穿设有多根连接螺栓，所述连接螺栓穿过所述盖板并螺纹连接有固定螺母，所述连接螺栓上还套接有减震软垫，且所述电机卡接在各所述连接螺栓之间并抵接在所述减震软垫上。

本实用新型结构合理，有效降低了电机工作时的震动和噪音。

权利要求书1页说明书3页附图3页CN 209562306 U 2019.10.29C N 209562306U权　利　要　求　书1/1页CN 209562306 U1.一种小电机固定结构，其特征在于：包括电机（1）和底盒（2），所述电机（1）设置在所述底盒（2）内，所述底盒（2）上盖设有盖板（3），所述底盒（2）上还穿设有多根连接螺栓（4），所述连接螺栓（4）穿过所述盖板（3）并螺纹连接有固定螺母（5），所述连接螺栓（4）上还套接有减震软垫（6），且所述电机（1）卡接在各所述连接螺栓（4）之间并抵接在所述减震软垫（6）上。

2.根据权利要求1所述的一种小电机固定结构，其特征在于：所述电机（1）上还缠绕有减震条（7），所述减震条（7）的上下两侧分别抵紧于所述底盒（2）和所述盖板（3）。

3.根据权利要求2所述的一种小电机固定结构，其特征在于：所述减震条（7）缠绕在所述电机（1）上后，所述减震条（7）抵接于所述底盒（2）和所述盖板（3）的两侧面为平面。

【CN209748323U】一种直流无刷电动机【专利】

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920596584.1(22)申请日 2019.04.28(73)专利权人宁波市兴宇电机制造有限公司地址 315500 浙江省宁波市奉化区经济技术开发区汇源路297号(72)发明人袁小存　袁贤涛　徐春雷　(74)专利代理机构宁波浙成知识产权代理事务所(特殊普通合伙) 33268代理人洪松(51)Int.Cl.H02K 5/18(2006.01)H02K 5/24(2006.01)H02K 5/10(2006.01)(54)实用新型名称一种直流无刷电动机(57)摘要本实用新型公开的一种直流无刷电动机，包括壳体，壳体包括下壳以及与下壳相适配的上壳，下壳底端设有底脚，下壳外侧对称设有至少两个第一连接耳，上壳外侧对称设有至少两个第二连接耳，第一连接耳与第二连接耳通过螺钉配合连接；主轴，主轴转动设置在壳体内，主轴两端均通过轴承与壳体转动连接，主轴两端均穿出壳体外侧，主轴中部设有转子，转子外侧罩设有定子，定子固定于壳体内，主轴一端设有缓冲弹簧，缓冲弹簧一端与壳体内端面相抵，缓冲弹簧另一端与主轴上的台阶相抵。

本实用新型具备安装方便、结构简单、运动平稳的优点。
