镀铝板焊接工艺

合集下载

镀铝锌压型钢板屋面施工工法_secret

镀铝锌压型钢板屋面施工工法***省***建筑工程公司在***部**厂铸造车间屋面改造工程上采用了镀铝锌压型钢板，效益显著。

1特点本工法选用澳大利亚BHP公司生产的镀铝锌压型钢板作为屋面结构层及防水层材料。

镀铝锌压型钢板的特点是结构刚度大、自重轻，耐腐蚀性强，安装、施工操作简便，无需大型运输设备。

以这种材料施工的屋面美观、耐腐蚀、耐久、使用年限长；施工简便、速度快、安全度高；用于厂房改造工程中，缩短工期，恢复生产快；屋面坡度>3°时，可作为防水屋面。

安装压型板使用小型电动、气动工具，其中电动自攻枪(也称电钻、自攻枪)使用频率最高。

2适用范围适用于施工工期短、施工场地窄的工业厂房、仓库以及旧厂房改造等工程中的屋面工程。

3材料性能3.1镀铝锌压型钢板该材料比普通镀锌钢板的耐久性提高3～6倍。

3.1.1材料规格有效覆盖宽度975mm，肋高30mm，外观形状如图1所示。

考虑运输问题，长度一般不超过14m，可按设计要求加工，减少现场切割。

质量要求：长度+0、-15mm；宽度±4mm；肋高±1mm。

3.1.2屋面坡度建议最小屋面坡度为3°(使用整板)。

使用搭接板，最小坡度为5°。

3.1.3物理性能钢板厚度0.48mm(不包括涂层)、0.53mm(包括涂层)；单位面积重4.83kg/m2；单位长度重4.71kg/m；单位重量覆盖面积207m2/t。

图1压型钢板外观形状示意3.2配件及连接材料泛水板、六角头自攻螺钉(长68mm、32mm)、尖头自攻螺钉(长20mm)、平头自攻螺钉(长22mm)、防水铆钉、橡胶堵条及封胶(硅胶)。

4工艺原理根据常年风向，安排压型钢板的搭接方向，按照工艺顺序精心施工，并做好泛水搭接、收边泛水及天窗端壁四周搭接、屋脊盖板搭接以及成品保护。

所有压型钢板与檩条及骨架(天窗侧板、端壁部分)，与泛水板、屋脊盖板连接固定，压型钢板、泛水板、屋脊盖板自接后，形成一个防水性能可靠、美观、耐久性能优异、适应性强的装配式轻型整体屋面。

镀铝锌钢板施工工艺流程

镀铝锌钢板施工工艺流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。

文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor.I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!镀铝锌钢板的施工工艺流程详解镀铝锌钢板，作为一种高效防腐的建筑材料，因其优异的耐腐蚀性和耐久性，在建筑、汽车制造、家电等行业中得到了广泛应用。

镀锌板和镀铝板焊接

镀锌板和镀铝板焊接随着在工业上越来越多的应用,气保焊丝焊接对镀锌层的烧损和焊接飞溅以及焊缝需要重新镀锌或者防锈处理,客户对产品焊缝的要求越来越高,因此镀锌板焊接、镀铝板焊接成为亟待解决的问题,镀锌板焊接在汽车行业已经成功应用多年,但是现实中还是有不少客户遇到镀锌板焊接的问题,所以北京亿达昆泰科技有限公司与业为您提供镀锌板、镀铝板解决方案:MIG电弧钎焊从某种意义上说也属于熔化极气体保护焊(MAG)。

它采用低熔点的铜基焊丝代替碳钢焊丝,焊接时热输入量低,母材不会熔化,同时锌的蒸发降至最低,提高了焊缝的抗腐蚀性能，铜基焊缝也耐腐蚀，,从而确保了镀锌板更好更有效的焊接。

MIG电弧钎焊技术在工业实际应用中已取得巨大成功,许多汽车制造企业都越来越多地使用铜基焊丝来生产重要部件。

近年来,MIG钎焊还用来焊接非镀层板，如合金钢、非合金钢、不锈钢、铜，,同样获得了良好的效果。

镀锌薄板材广泛应用于汽车制造领域,镀锌成为重要的钢铁防腐方法,不仅因为锌可在钢铁表面形成致密的保护层,还因为锌具有阴极保护效果。

当镀锌层破损,它仍能通过阴极保护作用来防止铁质母材腐蚀,这种保护效果可延伸到1～2mm无保护层的区域,因此镀锌可以有效地保护到板材的切口和况加工造成的微裂纹以及近焊缝的锌烧损区,防止从这里开始生锈。

锌的熔点约为420?,挥发温度为908?,这不利于焊接,当电弧刚一引燃就挥发了。

锌的挥发和氧化会导致气孔、未熔合及裂纹,甚至影响电弧稳定性,因此焊接镀锌板材最好的方法是减少热输入量。

一种可行的方法是用钎焊材料来焊接镀锌板,最常用的这类焊丝是铜硅合金，如CuSi3，和铜铝合金。

由于这些焊丝中铜的含量高,熔点相对降低，约1000～1080?,由合金成份决定，,这时母材还未熔化,这样的接头实际上是钎焊接头。

通常推荐使用的保护气是氩气,然而实验证明CuSi3也可用含少量O2或CO2的混合气体作保护气,这样电弧的稳定性更好。

MIG电弧钎焊对焊接电源的要求非常严格,其主要优点为焊缝无腐蚀、飞溅徆少、镀锌层烧损少、热输入量低、焊缝易机加工、近缝区可受到阴极保护以及高安全性等。

铝板焊接方法与技巧

铝板焊接方法与技巧铝板是一种常见的金属材料，其焊接是一项重要的工艺。

铝板的加工和使用需要进行一些表面处理和特殊操作才能达到好的效果。

下面我们将分享一些焊接铝板的方法和技巧，帮助大家提高焊接水平。

方法一：惰性气体保护焊惰性气体保护焊是一种常用的焊接方法，通过惰性气体作为保护气体来保护熔池，避免铝与空气中的氧气反应。

常见的惰性气体包括氩气和氦气。

使用惰性气体保护焊可以使铝焊接表面减少氧化，焊接线条也会更加清晰。

这种方法适用于厚度较大的铝板，需要专业的设备。

方法二：手动弧焊手动弧焊是一种较为常见的焊接方法，使用钨极来加热和熔化金属，铝带在熔池的作用下形成焊缝。

手动弧焊的硅化物的生成是有可能的，需要特别注意熔池在冷却过程中的管理，并使用适当的流量以控制气体的宽度和稳定。

方法三：激光焊激光焊是一种高科技干法，使用高温激光束进行焊接。

该方法可以精确控制加热过程，并实现高速焊接。

激光焊适用于较薄的铝板，可以得到较高的精度和效率。

焊接技巧1.铝板在加工和焊接前，需要进行表面处理，包括清洗，去除氧化层和保护和预热，以提高焊接质量。

2.在手动弧焊中焊接的过程中需要特别注意电弧和流量的宽度，并及时控制流量以确保熔池的质量。

3.因为铝的导热性较好，在焊接时需要预热。

在焊接过程中，需要使用气体来保护熔池，避免铝板表面的氧化。

4.特别需要提醒的是，铝焊接需要使用专门的铝焊丝，否则容易导致异物掉落，影响焊接质量。

在焊接前，要仔细查看计划用于焊接的丝材，以确保其适于所用的产品。

5.在焊接过程中，需要进行熔池的控制，确保其大小和形态符合要求。

总结焊接铝板需要注意很多细节，在工艺和技巧上均需严格把控。

铝板的厚度和材质种类等也需要决定所采用的焊接方法。

只有真正掌握铝焊接的方法和技巧，才能更好地提升工艺水平。

镀铝锌板焊接方式

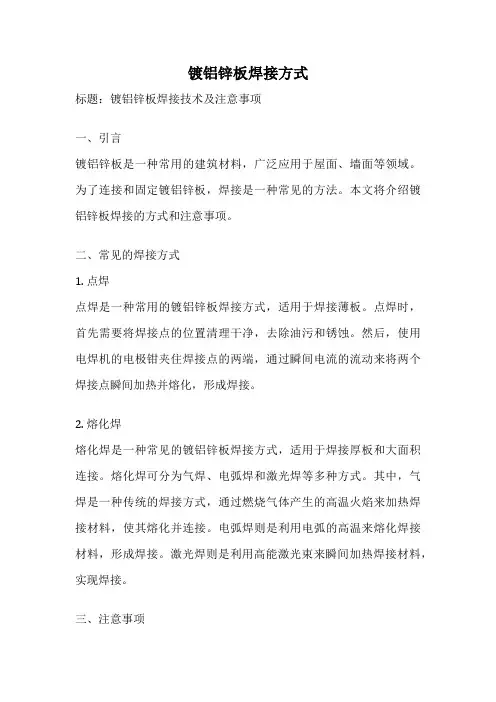

镀铝锌板焊接方式标题：镀铝锌板焊接技术及注意事项一、引言镀铝锌板是一种常用的建筑材料，广泛应用于屋面、墙面等领域。

为了连接和固定镀铝锌板，焊接是一种常见的方法。

本文将介绍镀铝锌板焊接的方式和注意事项。

二、常见的焊接方式1. 点焊点焊是一种常用的镀铝锌板焊接方式，适用于焊接薄板。

点焊时，首先需要将焊接点的位置清理干净，去除油污和锈蚀。

然后，使用电焊机的电极钳夹住焊接点的两端，通过瞬间电流的流动来将两个焊接点瞬间加热并熔化，形成焊接。

2. 熔化焊熔化焊是一种常见的镀铝锌板焊接方式，适用于焊接厚板和大面积连接。

熔化焊可分为气焊、电弧焊和激光焊等多种方式。

其中，气焊是一种传统的焊接方式，通过燃烧气体产生的高温火焰来加热焊接材料，使其熔化并连接。

电弧焊则是利用电弧的高温来熔化焊接材料，形成焊接。

激光焊则是利用高能激光束来瞬间加热焊接材料，实现焊接。

三、注意事项1. 焊接前的准备工作非常重要。

需要清理焊接表面的油污、锈蚀和灰尘，确保焊接表面干净。

同时，还需检查焊接材料的质量和尺寸，确保符合要求。

2. 焊接时需要掌握合适的焊接参数，如电流、电压、焊接速度等。

不同的焊接方式和材料要求不同的焊接参数，需要根据实际情况进行调整。

3. 焊接过程中要保持焊接区域的通风良好，避免有害气体的聚集和吸入。

4. 焊接后，需要进行焊缝的清理和防护。

清理焊缝可以使用机械方法或化学方法，确保焊缝表面光滑。

防护焊缝则可以使用防锈漆或防腐剂等材料进行处理，延长焊缝的使用寿命。

5. 在焊接过程中，要注意自身安全。

戴好焊接面罩、手套和防护服，避免受到电焊火花和热辐射的伤害。

四、结论通过本文对镀铝锌板焊接技术及注意事项的介绍，我们了解到镀铝锌板焊接的常见方式，以及在焊接过程中需要注意的事项。

合理选择焊接方式和参数，正确操作焊接工具，可以确保焊接质量和安全，延长镀铝锌板的使用寿命。

常用金属(镀锌板、铝合金等)的焊接

常用金属（镀锌板、铝合金等）的焊接Tags: 铝合金, 镀锌板, 金属, 焊接一、电阻焊前的工件清理无论是点焊、缝焊或凸焊，在焊前必须进行工件表面清理，以保证接头质量稳定。

清理方法分机械清理和化学清理两种。

常用的机械清理方法有喷砂、喷丸、抛光以及用纱布或钢丝刷等。

不同的金属和合金，需采用不同的清理方法。

简介如下：铝及其合金对表面清理的要求十分严格，由于铝对氧的化学亲合力极强，刚清理过的表面上会很快被氧化，形成氧化铝薄膜。

因此清理后的表面在焊前允许保持的时间是严格限制的。

铝合金的氧化膜主要用以化学方法去除，在碱溶液中去油和冲洗后，将工件放进正磷酸溶液中腐蚀。

为了减慢新膜的成长速度和填充新膜孔隙，在腐蚀的同时进行纯化处理。

最常用的纯化剂是重铬酸钾和重铬酸纳（见表1）。

纯化处理后便不会在除氧化膜的同时，造成工件表面的过分腐蚀。

腐蚀后进行冲洗，然后在硝酸溶液中进行亮化处理，以后再次进行冲洗。

冲洗后在温度达75℃的干燥室中干燥，活用热空气吹干。

这样清理后的工件，可以在焊前保持72h。

铝合金也可用机械方法清理。

如用0-00号纱布，或用电动或风动的钢丝刷等。

但为防止损伤工件表面、钢丝直径不得超过0.2mm，钢丝长度不得短于40mm，刷子压紧于工件的力不得超过15-20N，而且清理后须在不晚于2-3h内进行焊接。

为了确保焊接质量的稳定性，目前国内各工厂多在化学清理后，在焊前再用钢丝刷清理工件搭接的内表面。

铝合金清理后必须测量放有两铝合金工件的两电极间总阻值R。

方法是使用类似于点焊机的专用装置，上面的一各电极对电极夹绝缘，在电极间压紧两个试件，这样测出的R值可以最客观地反映出表面清理的质量。

对于LY12、LC4、LF6铝合金R不得超过120微欧姆，刚清理后的R一般为40-50微欧，对于导电性更好的LF21、LF2铝合金以及烧结铝类的材料，R不得超过28-40微欧。

镁合金一般使用化学清理，经腐蚀后再在铬酐溶液中纯化。

铝制品焊接方法和技巧

铝制品焊接方法和技巧介绍铝制品焊接是将铝材料进行熔接的工艺，常用于汽车、航空航天、建筑等领域。

本文将深入探讨铝制品焊接的方法和技巧，帮助读者了解如何有效进行铝制品焊接。

选择合适的焊接方法在进行铝制品焊接之前，首先要选择合适的焊接方法。

铝制品常用的焊接方法有以下几种：1. TIG（氩弧焊）TIG焊接是一种常用的铝制品焊接方法。

其特点是焊缝质量高、气体保护效果好。

在进行TIG焊接时，通常需要使用纯氩气作为保护气体，以防止焊缝氧化。

同时，TIG焊接还需要采用直流电源和钨极进行操作。

2. MIG（金属惰性气体焊接）MIG焊接是一种高效的焊接方法，适用于大规模生产。

在进行MIG焊接时，需要使用类似于TIG焊接的保护气体，如纯氩气或混合气体。

焊接电流可以是直流或交流，根据实际情况选择合适的电流。

3. 点焊点焊是快速、高效的焊接方法，适用于薄板材料的焊接。

在进行点焊时，需要将两块铝板紧密放置在一起，在焊接点进行快速加热，并施加一定的压力。

点焊可以使用交流或直流电源，根据焊接材料的厚度和类型选择合适的参数。

准备工作在进行铝制品焊接之前，需要进行一些准备工作，以确保焊接过程顺利进行。

1. 清洁表面铝制品的氧化膜会对焊接质量产生不良影响，因此在焊接之前需要彻底清洁铝制品表面。

可以使用溶剂或酸性清洗剂进行清洗，去除污垢和氧化膜。

2. 预热铝材铝材料的导热性好，因此在焊接之前需要对焊接区域进行预热。

预热能够减少焊接区域的收缩应力，并提高焊接质量。

预热温度的选择取决于铝材料的厚度和类型，一般为150-250摄氏度。

3. 选择合适的焊接材料为了获得良好的焊接效果，需要选择合适的焊接材料。

一般来说，使用与被焊铝材料相同或相似的铝合金进行焊接。

选择合适的焊条或焊丝，以满足焊接强度和外观要求。

焊接技巧除了选择合适的焊接方法和准备工作，掌握一些焊接技巧也是进行铝制品焊接的关键。

1. 控制焊接速度焊接速度是影响焊接质量的重要因素之一。

手工镀铝工艺流程

手工镀铝工艺流程
《手工镀铝工艺流程》
手工镀铝是一种传统的金属加工工艺，通过手工操作将铝材料加工成各种美观的铝制品。

下面是手工镀铝的基本工艺流程：
1. 材料准备: 首先需要准备好铝材料和镀铝工具，铝材料可以是板材、管材或者实心材料，镀铝工具包括电镀机、电镀槽、镀铝液等。

2. 清洗处理: 铝材料在进行镀铝之前需要先进行清洗处理，去除表面的油污和杂质，以保证镀铝后的铝制品表面光洁。

3. 阳极处理: 将铝材料放入电镀槽中，与阳极连接，使其成为阳极，然后在镀铝液中进行阳极电解处理，使铝材料表面形成一层氧化膜，以增强镀铝层的附着力和耐腐蚀性能。

4. 镀铝处理: 将经过阳极处理的铝材料放入电镀机中，与阴极连接，然后在镀铝液中进行电镀处理，使铝材料表面形成一层均匀的镀铝层。

5. 抛光处理: 镀铝完成后，需要对铝制品进行抛光处理，以增加其表面光泽和美观度。

6. 清洗干燥: 最后对镀铝完成的铝制品进行清洗和干燥处理，以去除表面残留的镀铝液和水分，使其达到最终的使用要求。

通过以上工艺流程，就可以完成一件精美的手工镀铝制品。

手工镀铝工艺虽然繁琐，但是可以制作出各种美观、实用的铝制品，被广泛应用于建筑装饰、家居用品等领域。

铝焊接方法

铝焊接方法
铝是一种轻便、耐腐蚀的金属材料，因此在许多行业中都有广泛的应用。

然而，铝的特性也使得它在焊接过程中具有一定的难度，因此需要采用特定的焊接方法来确保焊接质量。

本文将介绍几种常见的铝焊接方法，帮助读者更好地理解铝焊接的技术要点。

首先，我们要介绍的是氩弧焊。

氩弧焊是一种常见的铝焊接方法，它利用氩气
作为保护气体，形成稳定的电弧，从而实现铝的焊接。

在氩弧焊过程中，需要使用直流电源，并且要保持恒定的焊接电流和电压，以确保焊接质量。

此外，还需要注意控制焊接速度和焊接角度，以避免产生气孔和裂纹。

其次，我们要介绍的是摩擦搅拌焊。

摩擦搅拌焊是一种不需要外加热源的铝焊
接方法，它利用一根旋转的焊接工具，在铝材表面产生摩擦热，从而实现焊接。

摩擦搅拌焊不仅可以实现铝板的平板焊接，还可以实现对铝管、铝型材等复杂形状的焊接。

在进行摩擦搅拌焊时，需要控制好焊接工具的转速和下压力，以确保焊接质量。

最后，我们要介绍的是激光焊接。

激光焊接是一种高能密度焊接方法，它利用
激光束对铝材进行高速加热，从而实现焊接。

激光焊接具有热输入小、变形小、焊缝窄等优点，适用于对焊接质量要求较高的场合。

在进行激光焊接时，需要控制好激光功率和焦距，以确保焊接质量。

总的来说，铝焊接方法有多种选择，每种方法都有其适用的场合和要注意的技
术要点。

在选择铝焊接方法时，需要根据具体的焊接要求和工艺条件来进行合理的选择，并严格控制焊接过程中的各项参数，以确保焊接质量。

希望本文介绍的铝焊接方法能够对读者有所帮助，谢谢阅读！。

镀铝的工艺

镀铝的工艺
镀铝的工艺一般是通过电化学方法进行的，主要包括以下几个步骤：
1. 准备基材：首先，需要准备一个可以进行镀铝的基材，常用的基材材料有铁、铜、铝等。

2. 清洗表面：将基材进行表面清洗，去除表面的污垢、油脂等杂质，以确保镀层的附着力。

3. 镀银/镀锌（可选）：在一些情况下，为了提高铝的耐腐蚀性能，可以先进行镀银或镀锌的处理，形成一层保护性的涂层。

4. 涂覆阳极氧化：将基材浸泡在含有氟化铵或硫酸的电解液中，通过电流作用使铝表面形成一层厚度均匀的氧化膜，提高表面的耐氧化性能。

5. 激活表面：在进行镀铝之前，需要激活基材表面，常见的方法有使用盐酸或硫酸溶液进行酸洗，去除氧化物等。

6. 镀铝：将已经激活的基材浸泡在含有铝离子的电解液中，通过电流的作用，在基材表面形成一层均匀的铝金属镀层。

镀铝液中常使用一种称为"镁铝合金铸坯"的物质，以提高镀层的均匀性和硬度。

7. 水洗和干燥：镀铝完成后，需要对基材进行水洗和干燥处理，以去除电解液和其他杂质。

以上是一般的镀铝工艺流程，具体的工艺参数和步骤可能会有所差异，根据不同的镀铝工艺需求和材料特性进行调整。

铝材焊接工艺

铝材焊接工艺
铝材焊接工艺如下：
１．焊前准备：焊件坡口及两侧20mm范围内应打磨至露出
金属光泽，并清除油、锈、水等污物。

２．焊接方法：采用左焊法，焊炬的倾角为90°，焊嘴与
焊件间的距离为10~20mm。

３．引弧：在引弧处先预热3~5s，然后送丝引弧，待焊丝
熔化后，再将焊丝送入熔池，同时应适当降低焊炬高度，保持焊嘴与焊件间的距离为5~10mm。

４．焊接：焊接时焊炬作均匀缓慢移动，速度一般为5~10mm/s，焊嘴沿焊缝中心线作直线运动，不允许焊嘴作横向摆动。

５．收弧：断弧时，焊炬应作短暂停留或作圆圈运动，使熔池填满弧坑，然后迅速将焊炬拉开。

镀铝工艺技术工艺

镀铝工艺技术工艺镀铝工艺技术工艺是一种将铝层镀在其他金属表面的工艺，以提高金属表面的耐腐蚀性、导电性和装饰性。

镀铝工艺主要包括表面处理、镀铝液配制、镀铝操作和后处理等几个环节。

首先是表面处理。

金属表面必须经过去油、去污、脱氧等处理，以确保表面的干净和光亮，同时也能提高镀层与基材的附着力。

常用的表面处理方法有机械处理、化学处理和电化学处理等。

机械处理主要通过刷洗、喷砂等机械手段去除表面的污垢；化学处理则是利用化学溶液来去除表面的氧化物、腐蚀物等；电化学处理则是通过电流将金属表面上的杂质析出。

其次是镀铝液配制。

镀铝液是制备镀铝镀液的重要组成部分，其成分包括主盐、络合剂、缓蚀剂、添加剂等。

主要的主盐有氯化铝、硫酸铝等，络合剂主要是有机酸类物质，如乙酸、草酸等，通过络合剂能够提高镀液中铝的稳定性，减少杂质的存在；缓蚀剂则是通过添加有机物质或无机物质，来减少电流从镀液中流失。

然后是镀铝操作。

镀铝操作根据所采用的镀铝方法的不同，可以分为电解镀铝和热浸镀铝两种。

其中，电解镀铝是将金属基材置于镀铝槽中，通过外加直流电流，使镀铝液中的铝离子在电流的作用下还原到金属基材上，形成一个均匀、致密的镀层；热浸镀铝则是将金属基材在980℃左右的液态铝中浸泡一定时间，使其与金属表面发生反应产生化合物，最终形成一层铝合金镀层。

最后是后处理。

镀铝工艺完成后，需进行一些后处理工序来提高镀层的性能和外观。

最常见的后处理方法是清洗和封闭处理。

清洗工艺主要是通过酸洗、碱洗等方式去除金属表面的残留镀液和杂质，以提高镀层的纯净度；封闭处理则是通过电化学或热处理的方式使镀层获取一定的密封和抗腐蚀性能，以延长镀铝层的使用寿命。

总之，镀铝工艺技术工艺是一项重要的金属表面处理工艺，能够提高金属表面的耐腐蚀性、导电性和装饰性。

良好的镀铝工艺技术工艺能够保证镀铝层与基材的附着力，提高镀铝层的均匀性和致密性，同时也能够提高镀铝层的质量和稳定性。

镀铝板的有关焊接工艺方法

镀铝板的有关焊接工艺方法1、渗铝板MIG电弧钎焊（1）渗铝板及其焊接性能介绍渗铝板可分为两类，第一类是以耐热性为主的可以耐640℃左右的高温，它是在低碳钢板的两侧各镀上20-25µm厚的AlSi合金（Si含量为6-8.5﹪）镀层；第二类以耐腐蚀性为主，其镀层是第一类的2-3倍。

渗铝板一般以热浸或固体粉末等方法渗铝。

第一类耐高温的形成AlFeSi合金层，第二类耐腐蚀形成AlFe合金层。

由于耐腐蚀的渗铝板镀层厚熔点低，其焊接性相对较差。

由于渗铝板具有较好抗高温、抗氧化和耐腐蚀性，价格便宜，已在我国石油、化工、电力、汽车及轻工部门得到广泛的应用。

在渗铝板的熔化焊中，现有的几种方法都不太理想。

手工电弧焊如采用酸性焊条或钎维素型焊条时，焊缝轻易产生气孔，凹凸等缺陷；而采用碱性低氢型焊条，可以降低焊缝气孔的倾向。

但是焊接前如不将焊缝四周的渗铝层去掉，则焊缝中的Si、Mn含量因铝加强脱氧而增高，从而使焊缝金属力学性能变坏，而且由于焊缝中缺少保证金属耐热、耐腐蚀的合金元素，往往在焊接完成后也要重新做防腐处理；而采用普通的熔化极气体保护焊焊接渗铝板时，焊缝成分和致密性都能达到要求，但是焊缝表面粗糙不平；采用钨极氩弧焊时，虽然说熔化的涂层不至于被氧化，但是为了减少焊缝金属的铝含量，大多是焊接前将焊缝四周的铝涂层去掉。

（2）渗铝板的MIG电弧钎焊工艺德国CLOOS GLC333MC4焊机是采用钎焊的工艺来焊接渗铝板的，在焊接前无需做任何的预处理，焊接完成后也不用重新再做防腐处理。

焊缝成型美观平整光滑，耐腐蚀性好。

MIG电弧钎焊常用的焊接材料采用铝青铜焊丝,由于其熔点低机械性能好，不用破坏渗铝层，无重新做防腐的特点，被认为是目前焊接渗铝板最好的工艺。

在船舶制造，机械制造，化工，汽车等领域得到了广泛的应用。

2、MIG电弧钎焊的优点和应用在通常的使用中MIG钎焊使用的保护气体是氩气,然而实验表明铜基焊丝也可用含少量氧气或二氧化碳的混合气体作保护气，这样电弧的稳定性更好。

镀铝线焊机的工作原理

镀铝线焊机的工作原理
镀铝线焊机的工作原理主要包括以下几个步骤：
1. 准备工作：首先将待焊接的镀铝线和工件表面清洁干净，确保焊接接触面没有灰尘、油污等杂物。

2. 启动焊机：将焊机接通电源，并设置合适的焊接参数，如焊接电流、时间等。

3. 加热工件：焊机会通过电流的通电作用，在准备焊接的位置加热工件，使其达到一定的焊接温度，一般铝的焊接温度在600-700摄氏度。

4. 加入焊料：在焊接温度达到要求后，焊工会将预先准备好的焊料（通常是铝焊丝）加入到焊接位置，并均匀地覆盖在焊接区域上。

5. 焊接接头：在焊料覆盖在焊接区域后，焊工将焊接区域与镀铝线接触，使用焊枪等工具施加一定的压力，使焊料与工件粘在一起。

6. 退火处理：在焊接完成后，焊接区域的温度会逐渐降低，焊接接头会冷却固化。

为了提高焊接强度，可以进行一定的退火处理，使焊接接头更加稳定可靠。

以上就是镀铝线焊机的基本工作原理，通过将焊料与工件加热并施加压力，实现了镀铝线与工件的焊接过程。

新型镀铝汽车钢板，可实现与铝合金点焊连接

新型镀铝汽车钢板，可实现与铝合金点焊连接日新制钢与神户制钢所开发出了能够使用通常的钢板点焊机，与铝（Al）合金牢固焊接的熔融镀铝钢板（图1）。

通常情况下，使用钢板点焊机焊接钢板和铝合金，在焊接面上会生成硬而脆的金属间化合物，焊接强度较低。

新开发的钢板可以减少这种化合物。

在进行铝合金之间的点焊时，向电极与铝合金板的接触点通电后，2枚铝合金板之间的电阻会发热。

热量使铝合金的表面熔化，实现焊接。

不过，铝合金的电阻比钢板小，所以电阻发热量小，与钢板之间的焊接相比，需要通入较大的电流才能焊接。

电流一般要达到20kA以上，需要使用专用的点焊机。

与之相比，铝合金与钢板之间的点焊是使大电阻的钢板发热，利用热量熔化铝合金进行焊接。

焊接电流值约为10kA，仅为铝合金焊接的一半左右。

与钢板之间的点焊相比，电流值只增加约20％。

因此可以使用钢板点焊机。

如上所述，铝合金与钢板之间的点焊可以使用钢板点焊机，但在铝合金与钢板的焊接面上，会生成硬而脆的铁（Fe）-铝金属间化合物，焊接强度较低。

要想提高焊接强度，需要尽可能减少金属间化合物。

一种方法是在点焊机上安装逆变器电源，精密控制电流值，但需要对点焊机进行改造。

焊接强度提高到2倍以上为此，神户制钢与日新制钢合作，面向铝合金焊接用途，对日新制钢的镀铝钢板“ALSTAR”进行了改进，成功遏制了焊接面上金属间化合物的生成。

这种方法不是改进点焊机，而是使钢板变得适合与铝合金进行焊接。

钢板与铝合金之间的焊接比过去简单，可以轻而易举地制造出多材料结构的车体。

日新制钢的ALSTAR的用途，包括发动机舱内的隔热板、各种外壳、建材和家电产品等。

使用钢板点焊机对改良后的镀铝钢板和铝合金进行焊接，其焊接强度高于铝合金与通常的软钢之间的点焊（图2）。

提高焊接强度的原理如下。

改良后的镀铝钢板经过熔融电镀处理后，在钢板表面形成了Al-Si（硅）合金层。

使用纯铝进行电镀处理时，铝与钢板的焊接面会生成厚度为7～10μm的Fe-Al金属间化合物。
