IPO图
IPO图
调用模块：销售完成情况、销售完成情况
被调用模块：销售管理
模块描述：用于统计商品的销售情况
输入参数：销售明细表、销售汇总表
输出参数：销售信息
变量说明：数据
相关数据表：销售明细表、销售汇总表
处理：对销售的信息分别进行分类，形成销售明细和销售汇总。
备注：
设计人：设计日期：

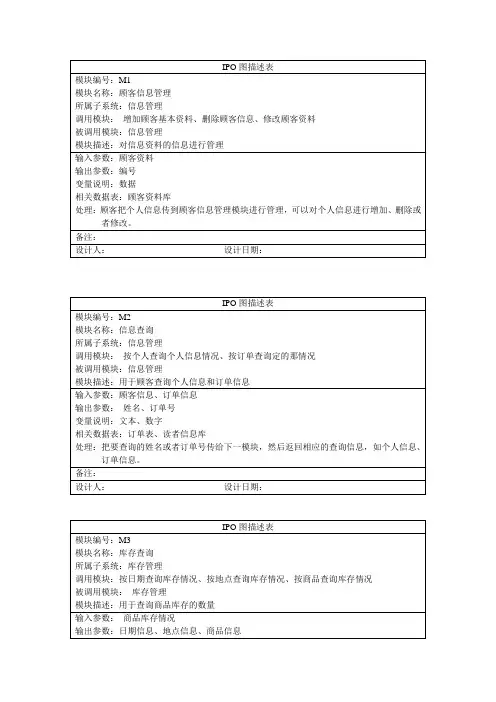

IPO图描述表
备注：
设计人：设计日期：
输入参数：商品库存情况
输出参数：日期信息、地点信息、商品信息
变量说明：数据
相关数据表：库存情况说明表
处理：根据日期、地点、商品的查询返回具体的商品库存情况。
备注：
设计人：设计日期：
IPO图描述表
模块编号：M4
模块名称：库存统计
所属子系统：库存管理
调用模块：按月统计入库量、统计总库存剩余量、按月统计出库量
模块编号：M6
模块名称：订单管理
所属子系统：销售系统
调用模块：增加订单、删除订单、修改订单
被调用模块：网上书店系统
模块描述：对订单进行管理ቤተ መጻሕፍቲ ባይዱ
输入参数：新订单、订单编号
输出参数：就订单
变量说明：数据
相关数据表：订单表
处理：对订单进行增加、修改或者删除，从而形成新订单，删除订单时，根据订单的编号进行删除。
被调用模块：库存管理
模块描述：用于对库存的量进行统计，以方便仓库备货或者物流中心送货
输入参数：入库量、出库量
输出参数：月份、剩余量
变量说明：数据
相关数据表：出库单、入库单
处理：把月份或剩余量传递给相应的调用模块，相应的调用模块返回入库量或出库量。
备注：
设计人：设计日期：
