纯电动汽车整车控制器(TAC)

整车控制器主要由控制器主芯片，Flash存储器和RAM存储器及相关电路组成，控制器主芯片的输出与Flash存储器和RAM存储器的输入相连。
整车控制器通过CAN总线接口连接到整车的CAN网络上与整车其余控制节点进行信息交换和控制。
控制器硬件包括微处理器、CAN通信模块、BDM调试模块、串口通信模块、电源及保护电路模块等。微处理器选用了Motorola公司专门为汽车电子开发的MCgS12，它具有运算速度快和内部资源与接口丰富的特点，适合实现整车复杂的控制策略和算法。CAN通信模块符合CAN2.0B技术规范，采用了光电隔离、电源隔离等多项抗干扰设计;BDM调试模块用于实时对控制程序进行调试、修改;串口通信模块用于对控制系统的诊断和标定; 电源模块进行了二级滤波的冗余设计，保证控制器在车载12V系统供电情况下正常工作，并具短路保护功能。
其硬件结构框图如图一所示。
整车控制器实物图如图二所示。
性能指标：
1）工作环境温度： -30℃—+80℃
2）相对湿度： 5%~93%
3）海拔高度：不大于3000m
4）工作电压： 18VDC—32VDC
5）防护等级： IP65
功能指标：
1）系统响应快，实时性高
2）采用双路CAN总线（商用车SAE J1939协议）
3）多路模拟量采样(采样精度10位)；2路模拟量输出（精度12位)
4）多路低/高端开关输出
5）多路I/O输入
6）关键信息存储
7）脉冲输入捕捉
8）低功耗，休眠唤醒功能
该项目使用的INFINEON的物料清单：
TC1782
TLE7368-Biblioteka ETLE6240GPBTS4880R
IPG20N06S2L-65

电动汽车整车控制系统介绍

电动汽车整车控制系统介绍本文主要探讨纯电动汽车整车控制系统功能及研发流程。

根据用途,整个电气系统可分为动力系统、能源系统、底盘电子控制系统、照明指示系统、仪表显示系统、辅助系统、整车综合控制系统、空调系统和舒适性安全系统等子系统。

其中很多功能模块都需要和整车综合控制系统相关。

整车电气系统列出如表1所示。

整车综合控制系统根据驾驶员的操作指示(油门、刹车等),综合汽车当前的状态解释出驾驶员的意图,并根据各个单元的当前状态作出最优协调控制。

1 整车控制器系统配置整车控制器与整车其他电气系统连接如图1所示。

整车控制器通过CAN总线与电池ECU、电机ECU、电源分配ECU、ABS系统、中控门锁、仪表显示系统连接。

与其余的电气系统通过IO端口连接(也可使用CAN通讯)。

下面分别对各电气单元的功能要求分别叙述。

1.1 动力系统提供整车的动力输出,其核心是驱动电机和电机驱动ECU电机驱动ECU通过CAN总线与整车综合控制器通讯。

应能提供电机转速、转矩、功率、电压、电流、水温、工作模式等参数。

并应该能接受整车控制器发来的控制命令。

1.2 能源系统包括电池、电池管理单元和电源分配系统与整车控制器通讯的有电池管理ECU和电源分配ECU。

电池管理ECU对电池进行充放电管理及保护。

它应能提供电池组总电压、电流、单体电池电压、温度、剩余电量、电池健康状态、故障类型等信息。

电源分配ECU应能提供各个子电源的电压、电流和工作温度以及故障类型等信息。

1.3 ABS系统应能提供各个车轮的转速、液压系统状态、各个制动阀的状态以及自身的工作状态等信息1.4 中控门锁,应提供各车门状态等信息1.5 仪表显示系统,应向整车控制系统提供所显示信息的全部内容1.6 照明指示系统,可以通过CAN总线来控制,也可以通过IO来指示照明指示系统的运行状态1.7 转向助力、制动助力、变速箱需提供档位位置、液压压力、工作状态等信息可以是简单的开关量也可以用CAN总线通讯。

电动汽车整车控制器原理

电动汽车整车控制器原理概述电动汽车整车控制器是电动汽车的核心控制装置，负责对电动汽车的电池、电机、变速器等关键组件进行控制和协调，以实现电动汽车的各种功能和性能要求。

本文将从整车控制器的工作原理、主要功能以及电动汽车整车控制系统的组成等方面进行介绍。

一、整车控制器的工作原理电动汽车整车控制器的工作原理与传统汽车的发动机控制系统有所不同。

整车控制器通过接收来自车载传感器和控制单元的输入信号，对电池组、电机和变速器等关键组件进行精确的控制和调节。

整车控制器通过对电池组进行电流和电压的监测和控制，以确保电池组的工作状态处于最佳状态，延长电池组的寿命。

同时，整车控制器可以实时监测电机的转速、扭矩和温度等参数，通过对电机的控制，实现电动汽车的加速、制动和行驶等功能。

二、整车控制器的主要功能1. 电池管理：整车控制器可以对电池组进行电流和电压的监测和控制，以确保电池组的工作状态处于安全范围内，并延长电池组的使用寿命。

2. 电机控制：整车控制器可以实时监测电机的转速、扭矩和温度等参数，并根据车辆的需求对电机进行精确的控制，实现电动汽车的加速、制动和行驶等功能。

3. 能量管理：整车控制器可以根据电池组的状态和车辆的需求，对能量的分配和利用进行优化，以提高电动汽车的能源利用效率。

4. 故障诊断：整车控制器可以实时监测车辆的各种参数和状态，并通过故障诊断功能，对车辆的故障进行判断和排除，提高车辆的可靠性和安全性。

5. 通信与互联：整车控制器可以与车载传感器、控制单元和车辆网络进行通信和互联，实现信息的传递和共享，提高车辆的智能化和互联化水平。

三、电动汽车整车控制系统的组成电动汽车整车控制系统由整车控制器、车载传感器、控制单元和车辆网络等多个组成部分组成。

整车控制器作为系统的核心控制装置，负责对车辆的关键组件进行控制和协调。

车载传感器负责对车辆的各种参数和状态进行实时监测和采集。

控制单元负责对采集到的数据进行处理和分析，并生成相应的控制指令。

电动汽车驱动电机控制器结构与功能

新能源电动汽车
电动汽车驱动电机控制器结构与功能
一、电动汽车驱动电机控制器概述
电机控制器，控制动力电源与驱动电机之间能量传输的装置，由控制信号接口电路、驱动电机控制电路和驱动电路组成。
图4-40 某车型三合一集成式电机控制器
在电动车辆中，电机控制器的功能是根据档位、油门、刹车等指令，将动力蓄电池所存储的电能转化为驱动电机所需的电能，来控制电动车辆的启动运行、进退速度、爬坡力度等行驶状态，或者将帮助电动车辆刹车，并将部分刹车能量存储到动力蓄电池中。它是电动车辆的关键零部件之一。
2. 电子控制元件
电子控制元件有逻辑电路板、控制电路板、驱动电路板。如图所示为电子控制元件。
电子控制元件
2. 电子控制元件
逻辑电路板
逻辑电路板主要存在于集成式电机控制器（集成PDU、DCDC等），对电机控制器内部的电气电路进行各方面的检测，以协调PDU、 DCDC与MCU模块正常工作。
三、驱动电机控制器的功能
驱动电机控制器的功能
能量转换能量转换扭矩执行放电功能安全保护功能
1. CAN通讯
电机系统具备高速CAN网络通讯功能。能根据整车CAN协议内容正确的进行CAN报文发送、接收及解析，有效的实现单品及整车功能策略。如图所示整车CAN通讯示意图。
整车CAN通讯示意图
2. 能量转换
• 第一种直流电转换为三相交流电：将电能转化为机械能，用于驱动车辆行驶运行，如图所示为直流电转交流电示意图。
直流电转交流电示意图
2. 能量转换
• 第二种三相交流转直流：将机械能转化为电能，实现制动能量回收，提高车辆续航里程。如图所示为交流电转直流电示意图。
交流电转直流电示意图

整车控制器功能定义

整车控制器功能定义2、目录整车控制器 (1)功能规范 (1)2、目录 (2)3、缩写术语 (2)1.概述 (3)2.技术性能 (3)2.1主要技术参数： (3)2.3主要技术参数 (4)2.3.1外形结构 (4)3.接口引脚定义 (6)典型值 (6)4. 安装要求及规则 (8)4.1安装位置要求 (8)4.2VCU接地 (9)5.1VCU及其接插件的装配 (9)5.1.1VCU装配 (9)5.1.2VCU线束接插件 (9)5.1.2.1检查护套型号 (9)3、缩写术语1.概述VCU(Vehicle Control Unit) 称为整车控制器，主要用于车辆动力系统的协调与控制。

从整车的角度进行扭矩和转速的控制，有效改善驾驶员感受，降低油耗和排放。

文档基本描述了VCU工作原理，主要技术参数，VCU外形结构，安装位置，如何装配，及使用方法等。

2.技术性能2.1主要技术参数：1、VCU主控制器CPU为Freescale 16位微控制器S12系列中的9S12XDT256;2、CPU采集车辆传感器信号，其中可以采集2路脉冲量输入电路，11路模拟量输入电路和10路开关量输入电路；3、VCU带有符合ISO11898的三路CAN接口，能实现与换档盒、电机控制器、仪表、BMS以及诊断和标定等通讯；4、VCU采集车辆的开关量、模拟量以及CAN通信数据，判断整车状态，并做出相应的控制。

2.2整车控制器参数表CAN控制器3路CAN，符合CAN2.0B规范软件特性软件架构软件的体系构架包括以下3部分：底层、应用层和接口层。

CAN驱动支持11位和29位CAN ID。

CAN 驱动函数需要支持多个CAN报文对象，其中每个CAN报文都包含标示符、数据。

-可进行CAN通道的打开/关闭操作；-支持周期性CAN报文收发功能（如10ms、20ms、50ms、100ms、500ms、1000ms周期）；-支持基于事件的CAN报文收发功能；安装应用安装位置建议安装在驾驶室内安装方向VCU总成最好水平于地面安装，即透气塞水平放置方式2.3主要技术参数2.3.1外形结构1、下壳体（图3-1）外部采用栅片结构，以便散热。

整车控制器

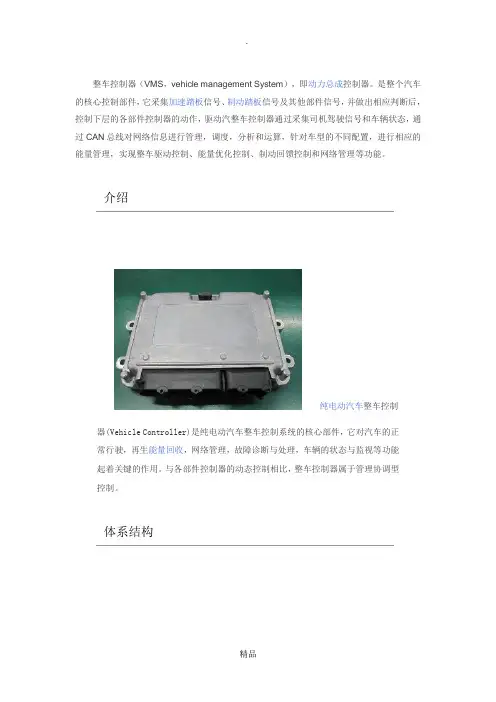

整车控制器（VMS，vehicle management System），即动力总成控制器。
