谐振电路的品质因素与计算公式
lc谐振电路的q值
lc谐振电路的q值LC谐振电路是一种常用的电路结构，具有重要的应用价值。
它的Q值是衡量电路性能的重要参数。
本文将从各个方面介绍LC谐振电路的Q值，以期为读者提供生动、全面且有指导意义的信息。
首先，让我们先来了解一下LC谐振电路的基本原理。
LC谐振电路由一个电感L和一个电容C组成，通过控制输入电源的频率，可以使电路产生谐振现象。
在谐振频率下，电感和电容之间将形成一种理想的电流与电压之间的谐振关系。
这种电路不仅在通信领域有广泛应用，还在各种电子设备中扮演着重要角色。
Q值，即品质因数，是衡量电路谐振特性好坏的参数。
它描述了电路的谐振峰值与带宽之间的比值，一个高Q值的谐振电路将具有较窄的带宽和较高的峰值。
通过提高电路的Q值，可以获得更高的谐振功率传输效率。
因此，了解和掌握Q值的大小对于设计和优化谐振电路至关重要。
Q值的计算公式为Q = ω0L/R，其中ω0是电路的谐振频率，L是电感的感值，R是电路的等效电阻。
从公式可以看出，Q值与电感的大小成正比，与电阻的大小成反比。
因此，为了提高Q值，可以适当增大电感的感值，或减小电路的等效电阻。
除了直接计算Q值外，还可以通过电路的频率响应曲线来间接评估Q值。
在谐振频率附近，频率响应曲线将呈现出一个尖峰，谐振峰的宽度与Q值有关。
通过测量谐振峰的宽度，可以估计Q值的大小。
这种方法在电路实验和测量中非常常见。
Q值在电路设计和应用中具有重要的指导意义。
高Q值的谐振电路具有较窄的带宽，对特定频率的信号有更好的选择性，可以提高信号传输的质量和可靠性。
例如，在射频领域，高Q值的谐振电路可以用于滤波、频率选择和信号放大等应用。
此外，在无线通信系统中，高Q 值的谐振电路能够提高信号的传输距离和穿透能力。
当然，要想获得高Q值的谐振电路，并不是一件容易的事情。
在实际应用中，电感和电容的制造和选择都会对Q值产生影响。
此外，电路中的损耗和外部干扰也会降低Q值。
因此，在设计和应用LC谐振电路时，需要综合考虑各种因素，并合理选择电路元件和参数。
rlc串联谐振电路品质因子q
rlc串联谐振电路品质因子qRLC 串联谐振电路品质因子qRLC 串联谐振电路是由电阻R、电感L、电容C 三个元件串联而成的电路。
这种电路在谐振状态下，电感L、电容C 上的电压与电流相位相同，电路呈现出纯阻性，电流达到最大值。
RLC 串联谐振电路广泛应用于无线电、通信、测量和控制等领域。
品质因子q 是描述RLC 串联谐振电路特性的一个重要参数。
品质因子q 定义为电路中的电感L、电容C 在谐振状态下与电阻R 的比值，即q=L/R。
它反映了电路在谐振时的能量损耗大小，品质因子q 越大，电路的能量损耗越小，电路的性能越优越。
品质因子q 的物理意义是，在电路谐振时，电感L 或电容C 上的电压与电流的相位差。
当品质因子q 越大时，电感L 或电容C 上的电压与电流的相位差越小，电路的阻抗越接近纯阻性，电流的幅值越大，电路的性能越好。
品质因子q 与电路参数的关系密切，电感L、电容C 和电阻R 的数值大小都会影响品质因子q 的值。
电感L 越大，品质因子q 越大；电容C 越大，品质因子q 越小；电阻R 越大，品质因子q 越小。
因此，在设计RLC 串联谐振电路时，需要综合考虑电感L、电容C 和电阻R 的大小，以达到最佳的品质因子q。
为了提高品质因子q，可以采取以下方法：1.优化电路参数：通过调整电感L、电容C 和电阻R 的大小，使电路达到最佳的品质因子q。
2.选择合适的元件材料：采用具有高磁导率的磁芯材料和低损耗的电介质材料，可以提高电路的品质因子q。
3.采用补偿措施：在电路中加入补偿电容或电感，可以改善电路的品质因子q。
总之，RLC 串联谐振电路品质因子q 是评价电路性能的一个重要指标。

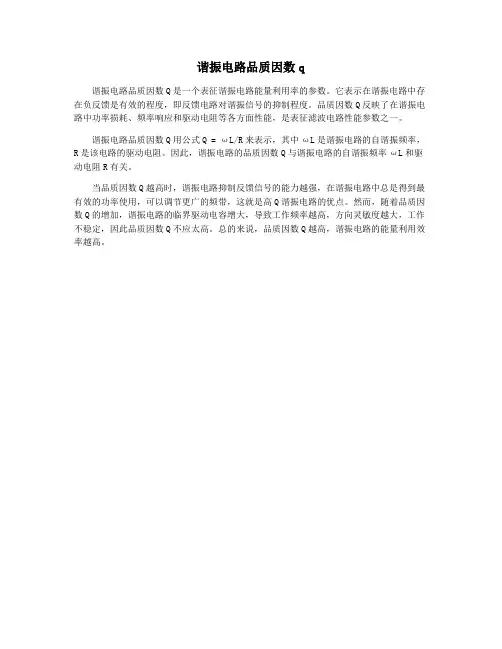

谐振电路品质因数q
谐振电路品质因数q
谐振电路品质因数Q是一个表征谐振电路能量利用率的参数。
它表示在谐振电路中存在负反馈是有效的程度，即反馈电路对谐振信号的抑制程度。
品质因数Q反映了在谐振电路中功率损耗、频率响应和驱动电阻等各方面性能，是表征滤波电路性能参数之一。
谐振电路品质因数Q用公式Q = ωL/R来表示，其中ωL是谐振电路的自谐振频率，R是该电路的驱动电阻。
因此，谐振电路的品质因数Q与谐振电路的自谐振频率ωL和驱动电阻R有关。
当品质因数Q越高时，谐振电路抑制反馈信号的能力越强，在谐振电路中总是得到最有效的功率使用，可以调节更广的频带，这就是高Q谐振电路的优点。
然而，随着品质因数Q的增加，谐振电路的临界驱动电容增大，导致工作频率越高，方向灵敏度越大，工作不稳定，因此品质因数Q不应太高。
总的来说，品质因数Q越高，谐振电路的能量利用效率越高。

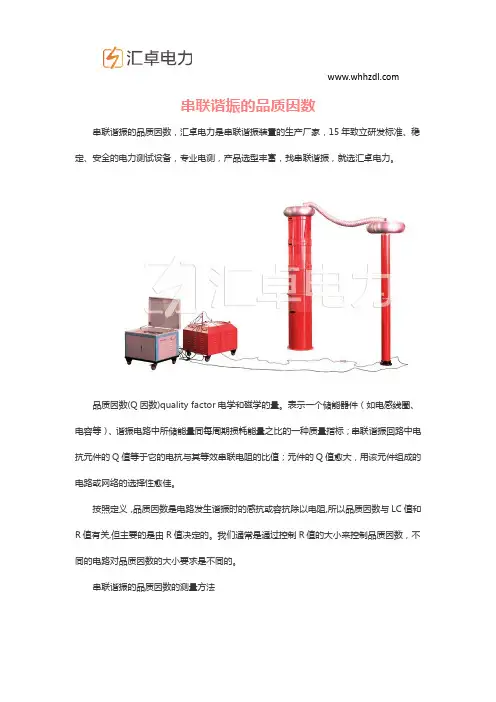

串联谐振的品质因数
串联谐振的品质因数串联谐振的品质因数，汇卓电力是串联谐振装置的生产厂家，15年致立研发标准、稳定、安全的电力测试设备，专业电测，产品选型丰富，找串联谐振，就选汇卓电力。
品质因数(Q因数)quality factor电学和磁学的量。
表示一个储能器件（如电感线圈、电容等）、谐振电路中所储能量同每周期损耗能量之比的一种质量指标；串联谐振回路中电抗元件的Q值等于它的电抗与其等效串联电阻的比值；元件的Q值愈大，用该元件组成的电路或网络的选择性愈佳。
按照定义，品质因数是电路发生谐振时的感抗或容抗除以电阻,所以品质因数与LC值和R值有关,但主要的是由R值决定的。
我们通常是通过控制R值的大小来控制品质因数，不同的电路对品质因数的大小要求是不同的。
串联谐振的品质因数的测量方法 在串联电路中，电路的品质因数Q有两种测量方法，一是根据公式Q=UL/U0=Uc/U0测定，Uc与UL分别为谐振时电容器C与电感线圈L上的电压；另一种方法是通过测量谐振曲线的通频带宽度△f=f2-f1，再根据Q=f0/(f2-f1)求出Q值。
式中f0为谐振频率，f2与f1是失谐时，亦即输出电压的幅度下降到最大值的1/ 2（=0.707)倍时的上、下频率点。
Q值越大，曲线越尖锐，通频带越窄，电路的选择性越好。
在恒压源供电时，电路的品质因数、选择性与通频带只决定于电路本身的参数，与信号源无关。
串联谐振品质因数公式推导图提高串联谐振品质因素的措施选用优质骨架，减少介质损耗。
通常对于要求损耗小、工作频率高的电感线圈，应选用高频陶瓷、聚四氟乙烯、聚苯乙烯等高频介质材料做骨架。
对于超高频工作的电感线圈，可用无骨架方式绕制。
根据工作频率选择绕制线圈的导线。
低频段工作的电感线圈应采用漆包线等带绝缘的导线绕制。
对于工作频率在几十千赫至两兆赫之间的电感线圈，应采用多股绝缘导线绕制，以增加导体有效截面积，减少集肤效应的影响，可使Q值提高30%-40%。
选用带有磁心的电感线圈。
[品质因数计算公式]品质因数：品质因数
![[品质因数计算公式]品质因数：品质因数](https://img.taocdn.com/s3/m/1f76a1d02dc58bd63186bceb19e8b8f67c1cef64.png)
[品质因数计算公式]品质因数：品质因数篇一: 品质因数：品质因数-计算，品质因数-基本简介品质因数quality factor电学和磁学的量。
表示一个储能器件、谐振电路中所储能量同每周期损耗能量之比的一种质量指标；串联谐振回路中电抗元件的Q值等于它的电抗与其等效串联电阻的比值；元件的Q值愈大，用该元件组成的电路或网络的选择性愈佳。
品质因数_品质因数-计算对于无辐射系统,如Z=R+jX,则Q =|X|/R。
SI单位:1。
Q=无功功率/有功功率串联谐振回路的品质因数为串联谐振回路的特性阻抗与回路电阻之比。
在串联电路中，电路的品质因数Q有2种测量方法，一是根据公式Q=UL/U0=Uc/U0测定，Uc与UL分别为谐振时电容器C与电感线圈L上的电压；另1种方法是通过测量谐振曲线的通频带宽度△f=f2-f1，再根据Q=f0/求出Q值。
式中f0为谐振频率，f2与f1是失谐时，亦即输出电压的幅度下降到最大值的1/√2/RI=1/ωCR=Q 电感上的电压与外加信号电压U之比UL/U= ωLI/RI=ωL/R=Q从上面分析可见，电路的品质因数越高，电感或电容上的电压比外加电压越高。
电路的选择性：图1电路的总电流I=U/Z=U/[R2+2]1/2=U/[R2+2]1/2 ω0是电路谐振时的角频率。
当电路谐振时有：ω0L=1/ω0C所以I=U/{R2+[ω0L]2}1/2= U/{R2+[R22]2}1/2= U/R[1+Q22]1/2因为电路谐振时电路的总电流I0=U/R，所以I=I0/[1+Q22]1/2有：I/I0=1/[1+Q22]1/2作此式的函数曲线。
设2=Y曲线如图2所示。
这里有三条曲线，对应3个不同的Q值，其中有Q1>Q2>Q3。
从图中可看出当外加信号频率ω偏离电路的谐振频率ω0时，I/I0均小于1。
Q值越高在一定的频偏下电流下降得越快，其谐振曲线越尖锐。
也就是说电路的选择性是由电路的品质因数Q所决定的，Q值越高选择性越好。
谐振电路的品质因数Q值在LCR电路中
瞬时功率 P(t) = u(t) i(t)
i(t) = I0cos t， u(t) = U0cos( t +) P(t) = U0I0cos t ·cos( t +) = (1/2)U0I0 cos + (1/2)U0I0cos t cos(2 t +)
一个电抗元件的品质因数（Q值）的定义为
Q值越高表示各种损耗（P有功）越小。
2019/12/11
8
六、谐振电路的品质因数Q值
在LCR电路中，电阻是耗能元件，它把电、磁能转化为热；电感和电容是储 能元件，它们时而把电、磁能储存起来，时而放出，彼此交换能量而不消耗。 在一个周期T里电阻元件中损耗的能量为
间。用有效值来表示，可 写成
为功率因数
2019/12/11
4
二、有功电流与无功电流，提高功率因数的第一个作用
一个用电器中的电流与电压有位相差，
则电流可分解为：
电路中的平均功率可以写成：
只有电流平行分量对平均功率有贡献，叫有 功电流。垂直分量叫无功电流。
输电导线中的电阻或电源内阻上产生的焦耳损耗与用电器中总电流的平方成正比，如 果用电器的 0，总电流即可分为有功电流和无功电流。功率因数cos越大，有功分 量越大，输电线的作用就是将能量送到用电器中使用和消耗，因而只有有功电流是有 用的部分。无功分量把能量输送给用电器后又输送回来，完全是无益的循环。但是电 流中无论哪个分量在输电线中都有焦耳损耗，如果说有功电流的焦耳损耗不可避免的 话，那无功电流应设法消除。此外导线中电阻和电源内阻上的压降也与总电流成正比， 为了保证用电器上有一定的电压，也要减小导线上的电压损失，这点也要求减小无功 电流分量。所以要提高功率因数。
并联谐振品质因数q的计算公式__解释说明
并联谐振品质因数q的计算公式解释说明1. 引言1.1 概述在电路中，谐振是一种重要的现象，广泛应用于无线通信、滤波器设计、照明设备等领域。
而并联谐振电路是一种常见且重要的电路配置，在实际应用中具有广泛的意义。
在并联谐振电路中，品质因数q是一个关键参数，它描述了电路的频率选择性和损耗程度。
因此，计算并研究并联谐振品质因数q的公式具有重要意义。
1.2 文章结构本文着重讨论并联谐振品质因数q的计算公式及其应用。
文章将分为五个部分进行阐述。
首先，在引言部分我们会对全文进行概述，并介绍文章结构和每个部分的主要内容。
其次，在第二部分我们将简单介绍并联谐振电路的基本原理，并给出品质因数q的定义。
随后，在第三部分我们将详细推导与解释并联谐振品质因数q计算公式，并讨论其中涉及到的关键参数和假设条件。
接下来，在第四部分我们会介绍实际应用中通常采取的品质因数q的测量方法，并分析其影响因素。
最后，在第五部分我们将总结全文所述内容，探讨并联谐振品质因数q 的现有研究结果以及未来发展方向。
1.3 目的本文的目的是系统性地介绍并联谐振品质因数q的计算公式及其应用领域。
通过对该公式的推导和解释，读者可以更加深入地理解品质因数q在电路中的作用和意义。
同时，我们还将探索实际应用中常见的品质因数q计算方法，并分析其中可能存在的误差和不确定性。
最后，通过验证和实验结果分析，我们旨在提供一种准确可靠的计算公式，并为相关领域研究者提供参考和启示。
2. 并联谐振品质因数q的计算公式2.1 并联谐振电路简介并联谐振电路是指由电感与电容并联而形成的谐振回路。
在该电路中，当频率等于共振频率时，电感和电容会共同产生谐振现象，使得电路中的阻抗最小，达到最大的能量传输效果。
2.2 品质因数q的定义品质因数q是用来衡量并联谐振回路储存能力和选择性特征的无量纲物理量。
它描述了一个谐振系统在共振附近能够保持振荡放大幅度或能量损失小的特性。
品质因数越高，表示能储存更多的能量，并具有较好的选择性。
谐振回路的品质因数
谐振回路的品质因数收音机、电视机、电子设备以及电器电路中，都要广泛采用由电感线圈与电容器组成的谐振回路，来选择出所需要的信号及能量，抑制掉无功功率和干扰信号。
而一个谐振回路的性能如何，常常用“Q”值这个参数来衡量。
什么是Q值，它与哪些元件及那些因素有关？Q值对电路性能有何影响？电路对Q值有何影响等等，这一系列与Q值有关的谐振回路的问题，是每一个从事电子电器技术的人员都需要掌握的基础知识。
为了说明Q值的概念，首先要从构成谐振回路的两个基本元件——电感和电容说起。
电感和电容的Q值一个实际的电感线圈，除了具有一定的电感之外，还必然存在一些能量损耗，如果将这些损耗用一个：损耗电阻“来代替，就可以把一个实际电感线圈画成图1那样的等效电路。
图1中的损耗电阻与电感接成串联形式，用Rl表示电感线圈中串联损耗电阻。
这种串联形式用的较多，物理概念也比较容易理解。
在图1中，损耗电阻Rl的大小就代表线圈中能量损耗的多少。
显然，当电流IL流过Rl时，就要在Rl上产生压降，并消耗一定的有功功率，相对来说电感中的能量就会减小。
从能量损耗这个角度来看，EL大就意味着电感的质量低，Rl小就意味着电感的质量高。
基于这样的指导思想，电感的Q值可以定义为：QL=电感中的无功功率/电感中的有功功率，及当电流流过电感时，在电感中存在的无功功率与线圈中损耗的有功功率之比。
若电流的角频率为ω，电流为IL，则QL=IL （2）Ωl/IL（2）Rl。
（见图1附的公式）。
此时说明：电感用串联形式等效电路表示时，其Q值为电感的感抗与串联损耗电阻之比。
或者说感抗为串联损耗电阻的Q倍。
显然，Rl越大QL就越低，Rl越小QL就越高，Q值的高低就成为衡量一个电感损耗大小的参数。
因此，Q值通常又称为“品质因数”。
这里也许会产生这样的问题，既然Rl也可以表示电感的损耗，为什么还要引出Q值这样一个参数呢？这是由于Rl是分布在电感内部的损耗电阻，并不是一个独立的元件，测试时很难把它从电感中分离出来。
电路分析谐振电路公式整理
电路分析谐振电路公式整理在电路分析中，谐振电路是一种常见的电路结构，用于选择性地放大或拦截某个频率范围内的信号。
谐振电路的设计和分析离不开一系列公式，这些公式包括电感、电容和频率之间的关系，以及振幅、相位等与谐振电路性能有关的公式。
下面将对谐振电路的公式进行整理和概述。
谐振电路的基本元件是电感和电容，分别用L和C表示。
其中，电感L的单位为亨利(H)，电容C的单位为法拉(F)。
在谐振电路中，电感和电容之间的关系决定了电路的谐振频率。
1. 电感和电容的共振频率公式：谐振频率f_r可以通过电感L和电容C计算得出，公式如下：f_r = 1 / (2π√LC)其中，π为圆周率。
2. 电感和电容的谐振角频率公式：谐振角频率ω_r可以通过谐振频率f_r进行换算，公式如下：ω_r = 2πf_r3. 电感和电容的共振角频率公式：共振角频率ω_0是电感和电容在谐振状态下的工作频率，公式如下：ω_0 = 1 / √LC通过上述公式，我们可以根据给定的电感和电容值，计算出谐振频率、谐振角频率和共振角频率。
谐振电路还涉及到振幅和相位的分析，这些参数可以通过电路的阻抗、电流和电压得到。
4. 电路的阻抗公式：谐振电路的总阻抗Z可以通过电感L、电容C和电路的频率f计算得出，公式如下：Z = √(R^2 + (X_L - X_C)^2)其中，R为电路的电阻，X_L为电感的感抗，X_C为电容的容抗。
5. 电流和电压的相位差公式：在谐振电路中，电流和电压之间存在相位差，可以通过下述公式计算：φ = arctan((X_L - X_C) / R)其中，φ为相位角。
6. 电流的最大值公式：在谐振电路的共振频率下，电流的振幅达到最大值。
电流的最大值I_max可以通过下述公式计算：I_max = V / Z其中，V为电路的电压。
谐振电路的公式整理主要包括了电感和电容的关系、阻抗计算、相位差和电流的最大值等重要公式。
这些公式可以帮助我们准确分析和设计谐振电路，提高电路性能。
串联谐振q值计算公式
串联谐振电路Q值计算公式详解谐振电路是电子电路中常见的一类电路，它具有良好的谐振特性，广泛应用于无线电、通信、计算机网络等领域。
其中，串联谐振电路
是较为常见的一种类型，本文将详细介绍串联谐振电路Q值计算公式。
首先，需要明确什么是Q值。
Q值是指谐振电路中能量储存和能量损耗的一个比值，也称为品质因数。
它是刻画电路谐振能力、选择性、品质以及能量储存和损耗的重要指标。
对于串联谐振电路，Q值的计算可以通过以下公式得到：
Q = XL / R
其中，XL表示电感的阻抗，R表示电路中的电阻。
这个公式的推
导过程可以用LC串联谐振电路为例。
假设谐振电路中有一个电感L和一个电容C串联，其总阻抗为Z。
则有以下公式成立：
Z = XL - XC = jωL - 1 / (jωC)
其中，j为虚数单位，ω为角频率。
在谐振频率ωr处，电感的阻抗等于电容的阻抗，即：
ωrL = 1 / (ωrC)
解得：
ωr = 1 / (√(LC))
此时，谐振电路的总阻抗为：
Zr = j√(L / C)
因此，Q值可以表示为：
Q = XL / R = ωrL / R = R / (ωrC)
由此，我们可以得出串联谐振电路Q值计算公式。
需要注意的是，在实际电路中，电感和电容的电阻不可忽略，因此可以通过加入串联
电阻的方式来修正公式。
综上所述，串联谐振电路Q值计算公式是一种重要的电路设计方法，通过理论计算可以为实际电路的设计和调试提供重要参考。
谐振电路品质因数的定义及其计算
谐振电路品质因数的定义及其计算摘要：本论文主要介绍谐振电路品质因数的定义及其计算方法。
品质因数是评价谐振电路中损耗与带通特性的重要指标，本文首先阐述了品质因数的物理意义，并介绍了品质因数的数学定义。
接着，本文详细介绍了品质因数的计算方法，包括利用谐振峰的带宽和共振频率、利用阻抗比和利用负载电感等几种常用的计算方式。
最后，本文对品质因数的应用进行了简要介绍，并总结了品质因数的意义和实际意义，为读者深入理解品质因数提供了帮助。
关键词：谐振电路；品质因数；带通特性；损耗；计算正文：一、品质因数的物理意义在谐振电路中，品质因数是电路带通特性以及损耗大小的重要指标。
通俗而言，品质因数可以用来评估电路质量的好坏，若品质因数越高，那么电路的损耗就越小，通道的带宽就越窄，其通过的信号的能量就越集中，相反，若品质因数越低，电路的损耗就越大，通道的带宽就越宽，其通过的信号能量就会分散。
因此，我们可以把品质因数看作谐振电路带通特性的一种特定的测度方法。
二、品质因数的数学定义品质因数是谐振电路通过脉冲等外部激励后，实际发生的谐振现象与理论谐振发生的误差比值的物理量。
它可以用公式来计算：Q=ω0L/R其中，Q代表品质因数，ω0代表共振角频率，L代表电路的inductance值，R代表电路的电阻值。
品质因数Q越高，说明损耗越小，通道带宽越窄；品质因数Q越低，说明损耗越大，通道带宽越宽。
三、品质因数的计算方法一般来说，对于谐振电路的品质因数可以通过多种方法进行计算，而下面我们就来介绍谐振电路品质因数的3种常用计算方法。
1. 利用谐振峰的带宽和共振频率在谐振曲线上，共振频率附近谐振现象最为剧烈，也就是此时电路局部阻抗最大。
因此，可以在共振频率附近寻找谐振峰并计算谐振峰宽度，然后通过以下公式计算品质因数：Q=ω0/BW其中，Q代表品质因数，ω0代表共振角频率，BW代表谐振峰带宽。
2. 利用阻抗比在谐振电路中，电感和电容的阻抗比可以用来计算品质因数，公式如下：Q=L/Cω0^2其中，Q代表品质因数，L代表电路的inductance值，C代表电路的电容值，ω0代表共振角频率。
串联谐振品质因数计算公式
串联谐振品质因数计算公式
谐振品质因数（Q值）是指一个系统中，能量储存器的能量储存能力与原始能量的比值。
它是用来衡量一个系统的响应能力的一个重要的参数，它决定了系统的效率和稳定性。
谐振品质因数的计算可以通过串联谐振公式来完成。
串联谐振公式是一种特殊的数学公式，用于计算谐振品质因数Q值。
该公式可以用来计算系统中能量储存器的能量储存能力与原始能量的比值。
其主要原理就是将能量储存器中的能量储存能力视为一个无限的串联电路，然后将每一个电路的电阻和电容直接串联起来，以计算系统的总电阻和电容。
接下来，可以使用Ohm法则来计算串联谐振器的Q值。
串联谐振公式的形式如下：
Q= 1/R1+1/R2+1/R3+…+1/Rn
其中，R1,R2,R3,…,Rn分别为系统中每个电路的电阻。
在计算谐振品质因数时，需要先测量系统的每个电路的电阻，然后将这些电阻值代入上述公式，最后计算出Q值。
因此，使用串联谐振公式可以很容易地计算出系统的谐振品质因数Q值。
它是一种简单而有效的方法，可以快速准确地测量系统的能
量储存能力，从而控制系统的效率和稳定性。
串联谐振品质因数q公式
串联谐振品质因数q公式在我们探索电学世界的旅程中，串联谐振品质因数 Q 公式就像是一把神奇的钥匙，能帮助我们打开理解电路中一些奇妙现象的大门。
先来说说啥是串联谐振。
想象一下，在一个电路里，有电感、电容和电阻，它们像小伙伴一样手拉手串联在一起。
当电源的频率达到某个特定值的时候，电感和电容这对“欢喜冤家”就不再闹别扭了，它们的电抗相互抵消，电路中的电流达到最大值，这个时候就出现了串联谐振现象。
那品质因数 Q 公式到底是啥呢？它可以表示为Q = ωL/R 或者 Q =1/ωCR ，这里的ω 是角频率，L 是电感，C 是电容，R 是电阻。
咱们来仔细琢磨琢磨这个公式。
品质因数 Q 反映的是电路在谐振时的能量储存与能量消耗的比例关系。
Q 值越大，说明电路储存的能量越多，能量消耗越少，电路的“品质”就越高。
就拿我曾经遇到的一个实际例子来说吧。
有一次，我在实验室调试一个收音机的接收电路。
这个电路就是一个典型的串联谐振电路。
一开始，接收效果总是不太好，声音嘈杂，信号也不稳定。
我就开始琢磨，是不是品质因数出了问题。
我仔细检查了电路中的各个元件参数，发现电感的值稍微有点偏差，电阻也比理想值大了一些。
于是，我根据品质因数 Q 公式，重新计算了合适的元件值，进行了调整。
经过一番努力，当我再次打开收音机时，那清晰、稳定的声音传出来，简直让我兴奋极了！在实际应用中，串联谐振品质因数 Q 公式可太重要啦！比如说在无线电通信中，它能帮助我们设计出性能优良的滤波器，让我们想要的信号顺利通过，把那些干扰的信号拒之门外；在电力系统中，它有助于提高电力传输的效率，减少能量的损耗。
回到学习上来，要想真正掌握串联谐振品质因数 Q 公式，不能只是死记硬背，得结合实际例子多去思考、多去计算。
比如说，做一些相关的习题，或者自己动手搭建一些简单的电路来亲身体验。
总之，串联谐振品质因数 Q 公式虽然看起来有点复杂，但只要我们用心去理解，多联系实际，它就能成为我们探索电学世界的有力工具，让我们在这个神奇的领域里越走越远，发现更多的精彩！。
串联谐振的计算公式是什么
串联谐振的计算公式是什么串联谐振是电路中一种特殊的振荡现象，主要用于构建谐振电路，应用于无线电通信、无线电发射器和接收器、音频放大器等领域。
串联谐振电路由电感、电容和电阻组成，其计算公式主要包括谐振频率、品质因数、等效电阻等。
下面将详细介绍串联谐振的计算公式。
1. 串联谐振频率（Resonant Frequency）：串联谐振频率是指在电路中产生谐振现象时，电路中传递的电流和电压幅值最大的频率。
串联谐振频率的计算公式如下：f=1/(2*π*√(L*C))2. 谐振电容（Resonance Capacitance）：若谐振电路中的电感已知，为了使得串联谐振频率等于设定的频率，可以通过调整电容的值来实现。
谐振电容的计算公式如下：C=1/(4*π^2*f^2*L)3. 品质因数（Quality Factor）：品质因数是衡量电路的谐振性能的重要指标，它表示了谐振电路中的能量储存和能量损耗之间的比例关系。
品质因数的计算公式如下：Q=(2*π*f*L)/R4.等效电阻（Equivalent Resistance）：等效电阻表示谐振电路中的电容和电感对电流的阻碍程度，也被称为电路的有功电阻。
等效电阻的计算公式如下：R=√(L/C)其中，R表示等效电阻，L表示电感的值，C表示电容的值。
5. 并联谐振频率（Parallel Resonant Frequency）：与串联谐振类似，电路中的电感、电容和电阻并联时，也可以形成谐振电路。
并联谐振频率的计算公式如下：f=1/(2*π*√(L*C))以上是串联谐振的计算公式。
需要注意的是，上述计算公式都是基于理想电路的假设，实际电路中可能存在误差或不完美之处。
因此，在实际应用中，还需根据具体情况进行实际测量和调整。
串并联谐振回路的品质因数公式
串并联谐振回路的品质因数公式1. 走进谐振回路大家好！今天我们要聊的就是串并联谐振回路的品质因数公式，听上去有点复杂对吧？但别担心，我们慢慢来，把这个枯燥的东西讲得简单明了。
首先，咱们得搞清楚什么是谐振回路。
简单说，谐振回路就是一套电路，当频率合适时，它的电压和电流会发生奇妙的放大现象。
想象一下，就像在一个大澡堂里，大家都在大声说话，声音会变得特别响亮。
这个现象就是谐振，明白了吧？2. 品质因数是什么2.1 定义品质因数，听名字就有点高大上，但其实它的意义很简单。
它表示了一个回路的“优质”程度，简而言之，就是回路的好坏。
高品质因数的回路就像一辆跑车，效率高、反应快，声音也大。
而低品质因数的回路就像是一辆老爷车，反应慢、效率低。
这个“品质”就是我们接下来要讲的重点。
2.2 如何计算计算品质因数的公式也很简单，首先我们来看看串联谐振回路。
公式是：( Q =frac{R}{omega L} )，其中 ( R ) 是电阻，( omega ) 是角频率，( L ) 是电感。
你可以把它想成一个大锅里的汤，电阻越小，锅里的汤就越浓缩，品质因数就越高。
而对于并联谐振回路，公式则是：( Q = frac{1}{R omega C} )，其中 ( R ) 是电阻，( omega ) 是角频率，( C ) 是电容。
这个公式就像是调味料一样，加的多了汤就更好喝。
3. 应用实例3.1 现实中的应用说到应用，我们得看看这些理论在现实中的“战场”上是如何发挥作用的。
比如在无线电设备中，高品质因数的谐振回路可以让信号更加清晰，减少干扰。
想象一下，你在听收音机时，信号清晰得像喝了一口甘露水一样爽快，那就是因为回路的品质因数高。
3.2 调整技巧如果你想调整回路的品质因数，可以通过改变电阻、电感或电容来实现。
比如在无线电台调台时，调节旋钮就像是在调整乐器的音调，找到最佳的频率，让声音更好听。
就像你在做一道菜时，要不断尝试，找到最合适的味道一样。
电容与电感并联谐振公式
电容与电感并联谐振公式
电容与电感并联谐振公式，又称为LC谐振公式，是电路中用于描述电容器和电感器之间能量交换的公式。
在电容与电感并联的谐振电路中，电容器和电感器是并联连接的，它们共享相同的电压。
当电压频率与电路的共振频率相等时，电容器和电感器之间的能量交换最大。
谐振频率f可以通过以下公式来计算：
f = 1 / (2π√(LC))
其中，f表示谐振频率，π是一个数学常数（约等于3.14159），L表示电感器的电感值，C表示电容器的电容值。
这个公式告诉我们，当电容和电感的值确定后，谐振频率是一个定值。
换句话说，通过调节电容和电感值，我们可以改变谐振频率，从而满足不同电路需求。
另外，谐振电路的品质因数Q也是一个重要的参数。
品质因数可以通过以下公式来计算：
Q = 2πfL / R
其中，Q表示品质因数，R表示电路的电阻值。
品质因数越高，谐振电路的响应越尖锐。
总结一下，电容与电感并联谐振公式通过描述电路中的电容和电感之间的能量交换，它可以帮助我们计算谐振电路的频率和品质因数。
理解和应用这个公式可以帮助我们设计和优化谐振电路，满足特定的电路需求。
品质因素q的计算公式
品质因素（Quality Factor，Q）是一个用于评价谐振电路性能的参数。
有不同的表示方法和计算公式，其中一个常用的方法是对腔体中的耗散能量与储存能量之比进行量化。
通常，品质因素Q的计算公式如下：
Q = (2 π f * W_stored) / P_dissipated
其中：
- Q：品质因素
-π：圆周率，约为3.14159
- f：谐振频率（Hz）
- W_stored：腔体中的储存能量（Joules）
- P_dissipated：腔体中的每周期内耗散的能量（Joules/cycle）
这个计算公式适用于广泛的谐振系统，包括LC、RLC电路等。
需要注意的是，不同类型的谐振器和耗散元件可能会导致不同的计算方法，因此务必参考相关资料进行计算。
【精选】如何计算电路的谐振频率
如何计算电路的谐振频率谐振电路都有一个特点,容抗等于感抗,电路呈阻性那么就有ωL=1/ωC因为LC都是有知条件,那么可以把谐振的频率点算出来品质因数Q=ωL/R,所谓品质因数如果为28,那么并联的谐振电路就是电流减少了28倍;如果是串联的谐振电路,那么就是电压增加了28倍.那么现在串联谐振点下的电压为施加的电压乘以品质因数如果已知条件告诉你的施加电压为峰值,那么就直接相乘;如果已知条件告诉你的施加电压为有效值,那么还需要将算出来的电压再乘以1.414得出峰值补充回答：你想想看，因为有个前提条件ωL=1/ωC品质因数Q=ωL/R，我考虑了电感，那么电容不是也考虑进去了吗？首先你要清楚串联谐振实际应用中会用到哪些设备：要谐振，当然要满足ωL=1/ωC，这其中我们可以改变三个参数来实现谐振，电容C 电感L 和频率ω，那么现实应用中被试品是电容，电容的大小是固定的，我们可以通过串并联电容改变电容的大小，但很麻烦；那么我们可以改变电感L，以前也使用过可调电感，但实际应用很不方便，体积也比较庞大，所以后来使用最多的也就是改变频率，也就是调频电源。
谐振回路中首先将电源接至可调电源，由可调电源输入电压到励磁变压器的二次端，由励磁变压器变压到一次高压再串联电感，将电感的另一头接到被试品上。
这里品质因数Q增大电压的倍数指的是实际加到被试品上的电压也就是电感另一头的电压除以励磁变的高压侧电压。
谐振变压器当然也会饱和，励磁变就是一个变压器，只要是个变压器它就存在铁芯饱和问题，我们实际应用中要计算一下这个变压器的额定电流，看看会不会超过实际容量。
如果超过了电感或者励磁变的额定电流就不光是饱和的问题了，就存在损坏试验设备的问题了。
如被试品的电容是0.24μF ，电感是500H ，励磁变的一次额定电流为2A，电感的额定电流也是2A，那么我们算一下，ωL=1/ωC，那么谐振频率就是91.28HZ，算一下，如果我在被试品上加17.4KV电压，那么一次电流就等于I=ωCU=2πf CU=2*3.14*91.28*0.24*0.000001*17400=2.39A这个时候电流就超过了试验设备的额定电流，这个时候我们可以算一下，再串联一个同样的电感，电感变为1000H，谐振频率变为64.55HZ，一次电流就变为1.69A就可以了。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
谐振电路的品质因素与计算公式
谐振电路在电子技术中有着广泛的应用.谐振电路的特性与该谐振电路的品质因数(即Q值)密切相关.求1个电路的Q值应从其定义出发,才能对Q值的意义有更深刻的理解对谐振电路的特性有更全面的认识。
在研究各种谐振电路时，常常涉及到电路的品质因素Q值的问题，那么什么是Q值呢？下面我们作详细的论述。
品质因数的原始定义是由能量来定义的，表示了电路中能量之间的转换的关系，即电路的储能效率。
从能量定义品质因数可以清楚地表达品质因数的物理意义,对于各种电路具有普遍意义。
对于简单的RLC串联、并联电路品质因数的计算我们可以直接套用品质因数在RLC串联、并联电路中的定义式进行计算，但是对于稍复杂的RLC谐振电路这些公式就不再适用。
通过品质因数最原始的定义即能量定义一定是可以计算的任意谐振电路的品质因数，但是却会较为繁琐。
图1是一串联谐振电路，它由电容C、电感L和由电容的漏电阻与电感的线电阻R所组成。
此电路的复数阻抗Z为三个元件的复数阻抗之和。
Z=R+jωL+(-j/ωC)=R+j(ωL-1/ωC) ⑴
上式电阻R是复数的实部，感抗与容抗之差是复数的虚部，虚部我们称之为电抗用X表示, ω是外加信号的角频率。
当X=0时，电路处于谐振状态,此时感抗和容抗相互抵消了，即式⑴中的虚部为零，于是电路中的阻抗最小。
因此电流最大，电路此时是一个纯电阻性负载电路，电路中的电压与电流同相。
电路在谐振时容抗等于感抗，所以电容和电感上两端的电压有效值必然相等，
电容上的电压有效值UC=I*1/ωC=U/ωCR=QU品质因素Q=1/ωCR，这里I 是电路的总电流。
电感上的电压有效值UL=ωLI=ωL*U/R=QU品质因素Q=ωL/R
因为：UC=UL 所以Q=1/ωCR=ωL/R
电容上的电压与外加信号电压U之比UC/U= （I*1/ωC）/RI=1/ωCR=Q 电感上的电压与外加信号电压U之比UL/U= ωLI/RI=ωL/R=Q
从上面分析可见，电路的品质因素越高，电感或电容上的电压比外加电压越高。
结论
品质因数的能量定义清楚地表达了品质因数的物理意义，对于各种电路具有普遍意义，但是如果利用它去求解较为复杂的谐振电路的品质因数则相当困难，甚至难以求解。
串联和并联谐振电路的品质因数的定义，是从电路参数的角度对品质因数直接下了定义，这种定义有利于求解品质因数的计算，但是从理解的角度讲,不如品质因数的能量定义更加明确，更容易看清其所包含的物理意义。
从第一部分的证明我们可以看出串联、并联谐振电路的品质因数的定义可以由品质因
数的能量定义推导得出的，两者是相互等效的。
本文给出的任一谐振电路推导品质因数的简单计算公式，对于各种集总参数谐振电路品质因数计算公式的推导均有效，尤其对于较为复杂的谐振电路，只要求出电路谐振条件下等效的其等效电阻、电感及电容，就可以直接套用串联谐振电路品质因数计算，直接求得电路的品质因数。
该方法简便易行，尤其对于复杂电路的求解体现出了极大的优越性。
在含有电容和电感的电路中，如果电容和电感并联，可能出现在某个很小的时间段内：电容的电压逐渐升高，而电流却逐渐减少；与此同时电感的电流却逐渐增加，电感的电压却逐渐降低。
而在另一个很小的时间段内：电容的电压逐渐降低，而电流却逐渐增加；与此同时电感的电流却逐渐减少，电感的电压却逐渐升高。
电压的增加可以达到一个正的最大值，电压的降低也可达到一个负的最大值，同样电流的方向在这个过程中也会发生正负方向的变化，此时我们称为电路发生电的振荡。
电容和电感串联，电容器放电,电感开始有有一个逆向的反冲电流，电感充电;当电感的电压达到最大时，电容放电完毕，之后电感开始放电，电容开始充电，这样的往复运作，称为谐振。
而在此过程中电感由于不断的充放电，于是就产生了电磁波。
电路振荡现象可能逐渐消失，也可能持续不变地维持着。
当震荡持续维持时，我们称之为等幅振荡，也称为谐振。
在研究各种谐振电路时，常常涉及到电路的品质因素Q值的问题，那么什么是Q值呢？下面我们作详细的论述。
谐振时间电容或电感两锻电压变化一个周期的时间称为谐振周期，谐振周期的倒数称为谐振频率。
所谓谐振频率就是这样定义的。
它与电容C和电感L的参数有关，即：f=1/√LC。
1是一串联谐振电路，它由电容C、电感L和由电容的漏电阻与电感的线电阻R所组成。
此电路的复数阻抗Z为三个元件的复数阻抗之和。
Z=R+jωL+(-j/ωC)=R+j(ωL-1/ωC) ⑴
上式电阻R是复数的实部，感抗与容抗之差是复数的虚部，虚部我们称之为电抗用X表示, ω是外加信号的角频率。
当X=0时，电路处于谐振状态,此时感抗和容抗相互抵消了，即式⑴中的虚部为零，于是电路中的阻抗最小。
因此电流最大，电路此时是一个纯电阻性负载电路，电路中的电压与电流同相。
电路在谐振时容抗等于感抗，所以电容和电感上两端的电压有效值必然相等，电容上的电压有效值UC=I*1/ωC=U/ωCR=QU 品质因素Q=1/ωCR，这里I是电路的总电流。
电感上的电压有效值UL=ωLI=ωL*U/R=QU
品质因素Q=ωL/R 因为：UC=UL 所以Q=1/ωCR=ωL/R
电容上的电压与外加信号电压U之比UC/U= （I*1/ωC）/RI=1/ωCR=Q
电感上的电压与外加信号电压U之比UL/U= ωLI/RI=ωL/R=Q
从上面分析可见，电路的品质因素越高，电感或电容上的电压比外加电压越高。
