维修电工(高级)第六章电气设备修理工艺及培训指导
4.计划修理的类别
（1）大修 （2）中修 （3）小修 （4）二级保 电气设备修理工艺及培训指导
第一节 电气设备修理工艺知识及编制方法
一、检修工艺知识
5.设备事故的分类
（1）责任事故 是指由于操作者违反 操作规程、擅离岗位、平时维护不当、电 工和修理工对设备修理质量不高、设备失 修而带“病”工作等原因造成。
第六章 电气设备修理工艺及培训指导
第一节
电气设备修理工艺知识及编制方法 三、电气设备大修工艺的编制技能训练实例
训练2 X6132型万能铣床大修工艺的编制
1.确定修理项目 根据某单位车间一台X6132型万能铣床的实际情况，编制相应的 大修工艺。 1）填写机床大修前情况记录表。 2）根据机床状态填写大修项目分析表。 3）制订设备大修方。 2.技术与计划准备 3.修理施工安排
第六章 电气设备修理工艺及培训指导
技能型人才培训用书
国家职业资格培训教材
第六章 电气设备修理工艺及培训指导
依据 劳动和社会保障部
制定的《国家职业标准》要求编写
第六章 电气设备修理工艺及培训指导
培训学习目标
了解电气设备维修、项修、大修等内容，熟悉电气设备检修的 工艺知识和计划管理知识；掌握电气设备修理工艺的编制方法；掌 握培训与指导初、中级维修电工的方法。电气设备在运行过程中， 由于多种原因经常会出现各种故障，致使设备不能正常工作，因此， 要求维修人员能够及时、熟练、安全、准确地查出故障，并按照检 修工艺加以排除。
3.编写技术准备工作的初表 （1）资料阅读与分析 （2）了解实际情况 （3）设备检查 （4）局部解体 （5）提出大修项目意见
第六章 电气设备修理工艺及培训指导
第一节 电气设备修理工艺知识及编制方法
32高级维修电工考证训练教学大纲
《高级维修电工考证训练》教学大纲
编号：QD-0703-08 版本号A/O 适用专业:高级电气自动化设备安装与维修专业 总课时：300
一、说明
1.课程性质和内容
本课程是高级电气自动化设备安装与维修专业的考证实训课。
它的任务是培养学生的专业动手能力，理论联系实际的能力，使学生达到高级电工水平。
2.课程的任务和要求
（1）使学生熟练掌握安全用电的常识。
（2）根据考核要求，逐条对考核要点的操作技能进行具体指导，旨在使读者深入理解考核要点的要求，并熟练掌握考核要点的要求。
（3）掌握用PLC进行控制线路的设计，并进行设计、安装与调试。
（4）按照考核技能学习要求，将各考核点进行模拟训练。
（5）通过训练使学生达到高级电工水平。
3.教学中应注意的问题
（1）教学中要防止学生理论与实际脱离，只懂接线，不懂工作原理。
（2）教学过程中要结合实际，时刻注意安全操作规程，让学生养成良好的习惯。
（3）强化练习故障的排除方法，为便能够更好的完成考证训练。
高级维修电工培训教程课件
介绍高压电器的基本概念和分类 ，以及高压电器的工作原理和特
点。
高压电器检查方法
讲解如何进行高压电器的检查，包 括外观检查、电气性能测试等方面 ，以确保高压电器的安全可靠运行 。
高压电器维护保养
针对高压电器的特点，讲解如何进 行维护保养，包括定期清洁、更换 磨损件等，以延长高压电器的使用 寿命。
04
详细描述
熟悉控制电路的原理，掌握故障排查 的方法和技巧，能够迅速定位并解决 控制电路故障。
06
详细描述
在维修电机与控制电路时，高级维修电工需采 取必要的安全防护措施，确保自身安全。
03
高级应用与维护
自动化控制系统的维护
1 2 3
自动化控制系统的组成与功能
介绍自动化控制系统的基本组成，包括传感器、 控制器、执行器等，以及各部分的功能和工作原 理。
在此添加您的文本16字
详细描述：高级维修电工应遵循操作规程，正确使用工具 和仪表，避免因误操作导致设备损坏或安全事故。
电路板维修技术
总结词：原理分析 总结词：焊接技巧 总结词：测试与调试
详细描述：高级维修电工需要具备电路原理分析能力， 能够根据电路图找出故障点，并采取相应的维修措施。
04
安全与规范
电工作业安全规定
遵守国家及地方安全法规，确保作业过程符 合相关规定。
定期进行安全培训，提高员工安全意识，确 保作业安全。
制定安全操作规程，规范作业流程，降低事 故风险。
防触电与急救措施
掌握防触电的基本知识，正确使用绝缘工具和设备。 学习触电急救方法，包括心肺复苏术（CPR）和自动体外除颤器（AED）的使用。
感谢您的观看
THANKS
维修电工高级技师培训包
uab
dA dq
uab Va Vb
单位： V（伏特）、kV（千伏）、mV(毫伏）
实际方向： 由高电位端指向低电位端
1.2.3 电动势
定义： 电源力把单位正电荷从 “-” 极板经 电源内部移到 “+” 极板所做的功。
e dA dq
单位： V（伏特）、kV（千伏）、mV(毫伏）
朱楠
第 1 章 电路分析理论与机械基础知识
第一节 直流电路 第二节 正弦交流电路 第三节 三相交流电路 第四节 机械基础知识
第一节 直流电路
1.1 电路
一、电路的组成 电路：由电气器件或设备，按一定方式连接起来，完成能量的传输、 转换或信息的处理、传递。 组成：电源、负载和中间环节。
开关S
启辉器
实际方向： 由低电位端指向高电位端
电动势的方向用+，- 号表示，
也可用箭头表示。
+
E
U=E
–
I
+
U
R
-
1.3.1 电流的参考方向
电流的实际方向： 正电荷运动的方向(客观存在）
电流的参考方向：
任意假定
实际方向（2A）
实际方向（2A）
参考方向
参考方向
I 0 (I 2A)
I 0 (I 2A)
WL
t
pdt L
I(t)
i di
1
Li2 ( t )
0
0
2
即
WL
1 2
Li2
设i(0) = 0
1.5.2 电容元件
i
一、 线性电容（C为常数）
Cq u
维修电工高级电子技术实训(入门指导)

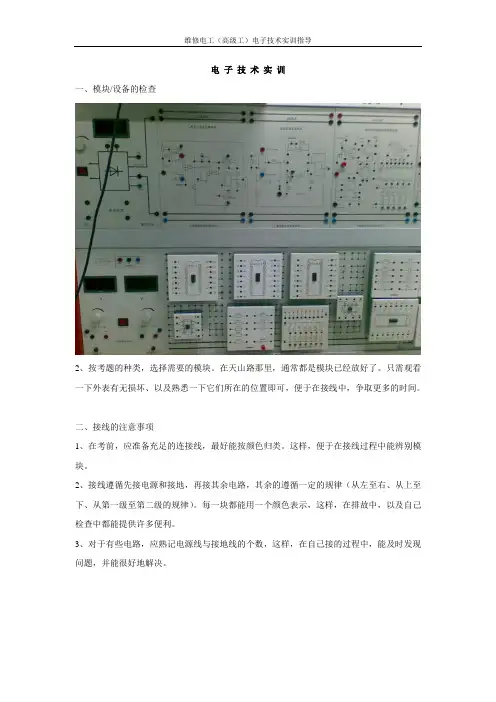

电子技术实训一、模块/设备的检查2、按考题的种类，选择需要的模块。

在天山路那里，通常都是模块已经放好了。
只需观看一下外表有无损坏、以及熟悉一下它们所在的位置即可，便于在接线中，争取更多的时间。
二、接线的注意事项1、在考前，应准备充足的连接线，最好能按颜色归类。
这样，便于在接线过程中能辨别模块。
2、接线遵循先接电源和接地，再接其余电路，其余的遵循一定的规律（从左至右、从上至下、从第一级至第二级的规律）。
每一块都能用一个颜色表示，这样，在排故中，以及自己检查中都能提供许多便利。
3、对于有些电路，应熟记电源线与接地线的个数，这样，在自己接的过程中，能及时发现问题，并能很好地解决。
三、示波器的使用1、拨动开关（从左至右的顺序）：上（方式）—下（触发耦合）—上（触发源）。
2、按钮三个下，其他一律弹出。
三个分别为CH1的DC；CH2的DC；触发自动项。
3、旋钮三个右，也就是三个微调要旋到底。
4、幅度单位调节为：5V/每格Y轴，周期单位调节为：1ms/每格X轴通过以上四步的操作，就能便捷地进行测试了，如波形偏小、偏左、右就能很好地调整。
所以，在使用示波器前，考评老师肯定将示波器打乱了，按那三步操作，便能很快很便捷地将示波器调好。
图2四、电源的使用1、模电用上面的电源（12V）2、数电用下面的电源（4V）3、在数电中，若出现有用数码管的电路，其电源用下面可调的电源，调至8V。
4.1.1 三角波发生器一、操作内容（1）首先完成N 1电路的接线，在运放N 1的输入端（2R 前）输入频率为50Hz 、峰值为6V 的正弦波，用双踪示波器测量并同时显示输入电压及1o u 的波形，记录传输特性。
（2）然后完成全部电路的接线，用双踪示波器测量输出电压1o u 及2o u 的波形，并记录波形，在波形图中标出波形的幅度和三角波电压上升及下降的时间。
向考评员演示电路已达到试题要求。
（3）在测量输出电压2o u 波形时，调节电位器p R ，观察输出电压的波形有何变化？并记录周期调节范围。
