Cr12MoV热处理工艺及注意事项
cr12mov热处理后加工变形
cr12mov热处理后加工变形
摘要：
1.cr12mov 材料特性
2.cr12mov 热处理过程
3.cr12mov 加工变形原因
4.减少cr12mov 加工变形的措施
正文：
CR12MOV 是一种高强度、高硬度、高韧性的冷作模具钢材料，由于其优异的性能，被广泛应用于各种冷作模具的制造。
然而，在经过热处理后，
CR12MOV 材料在加工过程中容易产生变形，这给模具的制造和使用带来了不少困扰。
下面我们来分析一下CR12MOV 热处理后加工变形的原因及应对措施。
首先，CR12MOV 材料的特性决定了它在热处理过程中容易产生变形。
CR12MOV 钢属于高碳合金钢，碳含量较高，使得钢的硬度和强度得到提高，但塑性和韧性降低。
在热处理过程中，碳原子和合金元素会发生扩散，从而导致晶粒长大和碳化物析出，使钢的硬度和强度进一步提高。
但同时，塑性和韧性会继续降低，这使得CR12MOV 在热处理后加工过程中更容易产生变形。
其次，CR12MOV 热处理过程中，由于温度、保温时间、冷却速度等因素的控制不当，可能导致热处理组织不均匀，从而使钢的性能发生不均匀变化，进一步加大加工变形的可能性。
针对CR12MOV 热处理后加工变形的问题，可以采取以下措施来减少变
形：
1.合理控制热处理工艺参数，如加热速度、保温时间、冷却速度等，以保证热处理组织均匀；
2.在加工过程中，采用适当的切削参数和刀具材料，以降低切削力和热量，减少加工过程中的变形；
3.对模具结构进行优化，尽量避免应力集中，以降低加工变形的风险；
4.在加工过程中，对模具进行适当的时效处理，以消除内应力，降低变形。
cr12mov模具热处理
cr12mov模具热处理CR12MOV模具热处理技术CR12MOV模具钢是一种常用的冷作模具钢，具有优异的耐磨性、韧性和切削性能。
然而，由于材料的性质和加工工艺的限制，模具钢在使用过程中会遇到一些问题，如易磨损、易变形等。
因此，对CR12MOV模具钢进行热处理是必不可少的工艺之一。
CR12MOV模具钢的热处理过程主要包括加热、保温和冷却三个阶段。
其中，加热阶段是为了提高材料的温度，使其达到所需的显微组织状态。
保温阶段是为了让材料在一定时间内保持一定的温度，以便使其显微组织达到平衡状态。
冷却阶段是为了使材料迅速冷却，从而获得所需的组织状态和性能。
在CR12MOV模具钢的加热过程中，应注意控制加热速度和温度。
一般来说，加热速度应逐渐加快，以避免材料发生过热和过度氧化。
温度方面，应根据所需的显微组织状态进行调整，一般为960℃～1000℃。
在保温阶段，应根据材料的厚度和热处理要求进行调整。
一般来说，保温时间应按照每25mm厚度计算，为1小时。
同时，应保证保温温度的均匀性，以避免产生不均匀的组织和性能。
在冷却阶段，应根据材料的要求和热处理工艺进行选择。
一般来说，冷却速度应适中，不能过快或过慢。
过快会导致材料的变形和裂纹，过慢则会影响材料的性能和使用寿命。
常用的冷却方法包括空冷、水淬和油淬等，应根据材料的具体情况进行选择。
除了上述基本的热处理过程外，CR12MOV模具钢还可以采用多种工艺进行改进。
例如，采用真空热处理、表面淬火、等温淬火等工艺，可以进一步提高材料的性能和使用寿命。
同时，还可以采用表面涂层、表面强化等技术，增加材料的硬度和耐磨性。
CR12MOV模具钢的热处理是一个非常重要的工艺，直接影响到材料的性能和使用寿命。
为了获得高质量的模具钢，需要科学合理地控制热处理工艺，提高工艺技术水平，不断开发新的工艺和技术。
cr12mov淬火最佳温度
cr12mov淬火最佳温度
（最新版）
目录
1.介绍 CR12MOV 材料
2.阐述淬火的概念和目的
3.详述 CR12MOV 淬火的最佳温度
4.说明达到最佳温度的方法和注意事项
5.总结 CR12MOV 淬火最佳温度的重要性
正文
CR12MOV 是一种高性能合金工具钢，广泛应用于制造切削工具、模具和耐磨零件等领域。
为了提高其硬度、耐磨性和韧性，通常需要进行淬火处理。
淬火是将金属工件加热到某一适当温度并保持一段时间，随即浸入淬冷介质（冷却剂）中快速冷却的金属热处理工艺。
通过淬火，可以提高CR12MOV 的性能，使其在实际应用中发挥更好的效果。
那么，CR12MOV 淬火的最佳温度是多少呢？一般来说，CR12MOV 淬火的最佳温度在 1000-1100 摄氏度之间。
在这个温度范围内，CR12MOV 的
组织结构发生变化，使其具有较高的硬度和耐磨性，同时保持良好的韧性。
要达到 CR12MOV 淬火最佳温度，需要采用正确的加热方法。
首先，
将 CR12MOV 工件放入加热炉中，然后缓慢加热至 1000-1100 摄氏度。
在此过程中，要注意控制加热速度，避免温度过高或过低。
当达到预定温度后，需要保温一段时间，以确保工件内外温度均匀。
随后，将工件迅速浸入淬冷介质中，使其迅速冷却。
常用的淬冷介质包括水、油和盐浴等。
在淬冷过程中，同样需要注意控制冷却速度，避免过度冷却导致工件开裂或性能下降。
总之，CR12MOV 淬火最佳温度的选取和控制对于提高其性能至关重要。
cr12mov热处理后硬度极限
cr12mov热处理后硬度极限
CR12MOV是一种优质的不锈钢材料，其在热处理后硬度极限
非常高。
这种钢材广泛应用于制造高精度模具、切削工具、针头、轴承等高要求的机械零部件。
CR12MOV钢材的硬度极限主要取决于热处理工艺。
热处理过
程中，首先需要进行退火处理，将钢材加热至800℃左右，保
温1-2小时，然后缓慢冷却至室温。
这样可以消除钢材内部的
应力，提高其塑性和韧性。
接下来进行淬火处理，将钢材加热至980℃左右，保温时间根
据钢材厚度而定，一般为30分钟左右。
然后迅速将钢材浸入
水中或油中进行淬火，使钢材迅速冷却，从而使其表面形成一层硬度很高的马氏体。
这样可以提高钢材的硬度和耐磨性。
最后进行回火处理，将钢材加热至250-350℃，保温1-2小时，然后冷却至室温。
这样可以消除淬火过程中产生的内部应力，提高钢材的韧性和抗拉强度。
经过以上三个步骤的处理，CR12MOV钢材的硬度极限可以达
到60-62HRC。
这个硬度值非常高，可以满足各种高要求的机
械零部件的制造需求。
同时，CR12MOV钢材还具有较好的耐
腐蚀性、耐磨性和韧性，是一种非常优秀的不锈钢材料。
总之，CR12MOV热处理后的硬度极限非常高，可以满足各种
高要求的机械零部件的制造需求。
如果您需要制造高精度模具、切削工具、针头、轴承等机械零部件，CR12MOV钢材是一个
非常优秀的选择。
cr12mov热处理工序
1、锻打工艺:预热温度：750℃～850℃；加热温度：1080℃～1120℃；始锻温度：1050℃～1100℃；终锻温度：850℃～900℃；缓冷（坑冷或砂冷）。
锻打时，反复墩粗拔长不少于3次（三墩三拔）。
锻件级别为：碳化物不均匀度不大于2级。
锻打过程中，温度＞1050℃时，轻打；950～1050℃时，重打；＜950℃时，轻打。
2、球化退火工艺：（等温退火）加热：以≤100℃/h的速度升温至860℃×3～4h炉冷：（≤30℃/h）至750℃×6～8h再炉冷：（≤30℃/h）至500℃，出炉空冷。
球化级别：2～4级。
硬度≤241HBW（23HRC）3、粗加工：具体尺寸见图纸4、调质：（保温时间按1.5min/mm计算）第一次预热：600℃（保温45min）第二次预热：850℃（保温45min）加热：1120℃×50min，淬油高温回火：760℃×2h，回火后空冷调质后硬度≤229HBW（21HRC）。
5、半精车：具体尺寸见图纸6、最终热处理：（保温时间按1.5min/mm计算）真空淬火：第一次预热：550～600℃。
（保温45min）第二次预热：840～860℃。
（保温45min）淬火：980℃×1h。
冷却介质：油，介质温度：20～60℃。
冷却至油温；随后，空冷。
淬火后立即回火：400℃~420℃×2 h ×3～4次回火后硬度：HRC54～56深冷处理：-70℃×2h深冷处理后立即回火：190℃×2h×3次。
7、精加工：采用车削完成，车刀可采用YS8，YT726，YD05硬质合金焊接刀。
8、抛光：粗糙度0.89、去应力回火：190℃×2h。

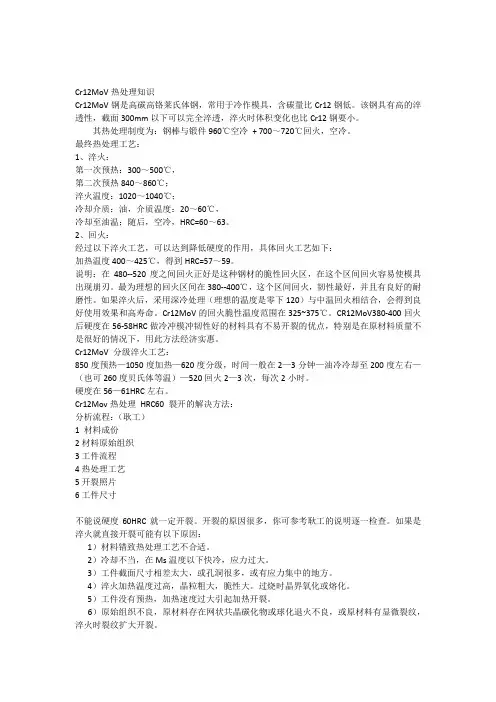

Cr12MoV热处理知识(化学成分错误更正)
Cr12MoV热处理知识Cr12MoV钢是高碳高铬莱氏体钢，常用于冷作模具，含碳量比Cr12钢低。
该钢具有高的淬透性，截面300mm以下可以完全淬透，淬火时体积变化也比Cr12钢要小。
其热处理制度为：钢棒与锻件960℃空冷+ 700～720℃回火，空冷。
最终热处理工艺：1、淬火：第一次预热：300～500℃，第二次预热840～860℃；淬火温度：1020～1040℃；冷却介质：油，介质温度：20～60℃，冷却至油温；随后，空冷，HRC=60～63。
2、回火：经过以下淬火工艺，可以达到降低硬度的作用，具体回火工艺如下：加热温度400～425℃，得到HRC=57～59。
说明：在480--520度之间回火正好是这种钢材的脆性回火区，在这个区间回火容易使模具出现崩刃。
最为理想的回火区间在380--400℃，这个区间回火，韧性最好，并且有良好的耐磨性。
如果淬火后，采用深冷处理（理想的温度是零下120）与中温回火相结合，会得到良好使用效果和高寿命。
Cr12MoV的回火脆性温度范围在325~375℃。
CR12MoV380-400回火后硬度在56-58HRC做冷冲模冲韧性好的材料具有不易开裂的优点，特别是在原材料质量不是很好的情况下，用此方法经济实惠。
Cr12MoV 分级淬火工艺：850度预热—1050度加热—620度分级，时间一般在2—3分钟—油冷冷却至200度左右—（也可260度贝氏体等温）—520回火2—3次，每次2小时。
硬度在56—61HRC左右。
Cr12Mov热处理HRC60 裂开的解决方法：分析流程：（耿工）1 材料成份2材料原始组织3工件流程4热处理工艺5开裂照片6工件尺寸不能说硬度60HRC就一定开裂。
开裂的原因很多，你可参考耿工的说明逐一检查。
如果是淬火就直接开裂可能有以下原因：1）材料错致热处理工艺不合适。
2）冷却不当，在Ms温度以下快冷，应力过大。
3）工件截面尺寸相差太大，或孔洞很多，或有应力集中的地方。
cr12mov钢的淬火回火工艺
Cr12MoV钢的淬火回火工艺如下：
1. 加热：将Cr12MoV钢加热至760℃~800℃的温度范围内，保持1小时。
加热过程应缓慢进行，避免出现温度梯度过大的情况。
2. 淬火：将加热后的Cr12MoV迅速放入油中进行淬火。
淬火过程中应保持油温在60℃左右，以确保淬火效果。
3. 回火：将淬火后的Cr12MoV加热至230℃~250℃的温度范围内，保持2小时。
回火的目的是为了提高钢材的韧性和强度，同时减少其脆性。
4. 冷却：回火后应将钢材迅速冷却至室温。
冷却的过程中应注意避免钢材表面损伤。
5. 检测：经过热处理后的Cr12MoV应进行硬度测试和金相检查，以确保其性能符合要求。
请注意，以上工艺仅供参考，具体工艺应根据实际操作和产品要求进行调整。
在操作过程中，应注意安全，遵循相关操作规程和安全规范。
Cr12MoV热处理知识
Cr12MoV热处理知识前言Cr12MoV钢是一种高碳高铬不锈钢，具有硬度高、耐腐蚀、抗磨损等特点，是一种常用的模具钢。
在Cr12MoV钢的使用过程中，热处理是必不可少的一步。
热处理可以使Cr12MoV钢的性能得到提高，也可以改善其组织，下面我们来谈一谈Cr12MoV的热处理知识。
准备工作在进行Cr12MoV钢的热处理前，需要进行一些准备工作，例如清洗、切割和去毛刺等，以确保表面光滑、无氧化物和无残留应力，保证热处理后的效果。
热处理方法淬火淬火是Cr12MoV热处理中最常用的一种方法。
淬火的目的是使钢材由奥氏体变为马氏体，在较低的温度下迅速冷却，从而使钢材硬度大幅提高，常用的淬火工艺有盐浴淬火、油淬火和水淬火。
一般来说，Cr12MoV钢的淬火温度在980℃至1050℃之间，降温速率越快，硬度越高，通常选择第一次降温的速率大于20℃/s，淬火后再进行回火处理，以达到所需的硬度和韧性。
回火回火一般在淬火后进行，目的是消除由淬火引起的钢材剩余应力，并且通过固溶碳、合金元素使钢材的硬度逐渐降低，同时提高钢材的韧性。
通常回火温度在150℃至600℃之间，温度越高，硬度逐渐降低，韧性越高。
正火正火是一种将淬火体直接加热到一定温度再进行加热处理的方法，常用于钢材的抗拉强度和抗挤压性能。
正火的温度通常在750℃至950℃之间，温度越高，钢材的韧性越强，但硬度会逐渐下降。
热处理注意事项控制加热和冷却速率由于Cr12MoV钢的成分复杂，因此在加热和冷却过程中需要控制速率，以避免钢材内部出现裂纹或其他不良现象。
一般来说，加热速率不要太快，以防止表面温度与内部温度产生显著的差异，从而导致内部应力不平衡，形成受力不均匀的结构。
控制回火温度和时间回火处理对Cr12MoV钢的影响是显著的，而回火质量取决于回火温度和时间的控制。
通常情况下，回火温度应该越低，回火时间应该越长，这样可以使钢材的韧性和强度达到平衡。
注意淬火介质选择Cr12MoV钢的淬火介质通常有三种：水冷却、油冷却和空冷。
Cr12MoV热处理工艺及注意事项
Cr12MoV热处理工艺及注意事项一、CrMoV冷作模热处理工艺及注意事项 12热处理工艺图如下图:说明:一、淬火在实际热处理中，第一次预热温度:650? ，升温时间30分钟，保温时间 2 小时第二次预热温度:850? ，升温时间20分钟，保温时间 2 小时第三次升温温度:1030?，升温时间20分钟，保温时间1.5小时冷却:冷却方式:油冷。
冷却至油温。
然后及时进行第一次回火二、回火根据所要求的硬度，来确定回火温度。
50-55HRC 回火温度 530?55-60HRC 回火温度 520?,60HRC 回火温度 ,180?回火后空冷(加风扇)至室温即可。
说明:回火一次后，出炉冷却，然后继续回火。
重复回火三次，达到要求硬度即可。
如不能达到要求的硬度可经讨论后适量微调回火温度及回火次数。
保温时间一般为每次回火保温6个小时，可视工件大小来做具体调整。
以上热处理过程均在真空热处理炉内进行。
三、注意事项:1、具体预热温度，保温时间要根据工件的大小、厚度、形状复杂程度等稍作调整，不宜有过大的跨度。
2、装炉前清洁工件各个部位。
3、工件上的一些容易变形的型面、内孔应尽量加固、填充或用其它合适的方法做优化。
如凹模两侧面在热处理后容易产生变形，应焊接固定板固定，一些螺孔拧入螺丝等。
4、工件的摆放要科学合理，工件之间应避开相互大面积的接触，小工件用铁丝相互固定在一起。
大工件如不可避免接触，应用特制工具隔离开叠加放置。
5、注意炉筐重量的平衡性，如两侧的重量不一致，务必重量更大的一侧朝向炉口，防止出炉时因模具重量过大导致的支架不能抬起炉筐，而无法出炉的情况。
6、在合理的一炉最大重量内，应尽量装入多的待加工工件，合理摆放，充分利用空间，节省资源。
cr12mov热处理淬火后渗碳处理
cr12mov热处理淬火后渗碳处理
CR12MOV热处理淬火后，可以进行渗碳处理来增加其硬度和
耐磨性。
渗碳处理是通过将材料暴露在高温环境中，使碳原子渗入材料表面，从而形成高硬度的表面层。
在淬火后的CR12MOV材
料中进行碳化处理可以进一步提高其表面硬度和耐磨性，同时保持其良好的韧性和强度。
具体的碳化处理方法包括气体渗碳和固体渗碳两种：
1. 气体渗碳：将CR12MOV材料放置在高温炉中，通过引入
含碳气体（例如甲烷、乙烷等）来使碳原子渗入材料表面。
渗碳温度通常在800°C至950°C左右，并保持一定的时间（通
常几小时至数十小时）。
通过这种方法进行渗碳处理，可以在CR12MOV的表面形成一层高碳含量的硬化层，从而提高其硬
度和耐磨性。
2. 固体渗碳：先将CR12MOV材料和高碳含量的固体材料
（例如石墨粉末）一起放入高温炉中，在高温下进行加热保温。
在高温环境中，碳原子从固体渗碳材料扩散到CR12MOV材
料中，从而形成一层高碳含量的硬化层。
与气体渗碳相比，固体渗碳可以实现更深层次的渗碳，并且对工件形状的限制较少。
进行渗碳处理后，CR12MOV的表面硬度会大幅提高，从而提
高其抗磨擦性能和耐磨性。
通过适当控制温度和时间，可以实
现对CR12MOV的硬化层深度和硬度进行调控，以满足不同应用需求。
cr12mov热处理后加工变形
cr12mov热处理后加工变形摘要：1.概述CR12MOV 材料2.CR12MOV 的热处理过程3.热处理后的加工变形现象4.加工变形的原因分析5.预防和解决加工变形的方法正文：CR12MOV 是一种高性能合金工具钢，广泛应用于制造各种冷作模具和工具。
在实际应用中，为了提高其硬度和耐磨性，通常需要对其进行热处理。
然而，在热处理后，CR12MOV 材料往往会出现加工变形的现象，给后续加工带来困难。
本文将分析CR12MOV 热处理后的加工变形现象，探讨其原因，并提出相应的预防和解决方法。
CR12MOV 的热处理过程主要包括淬火和回火两个阶段。
淬火是将CR12MOV 材料加热至某一温度并保持一段时间，随即浸入淬冷介质（冷却速度较快的介质）中快速冷却，以提高其硬度。
回火是将经过淬火的材料重新加热至某一温度，并保持一段时间，以降低其内部应力，提高韧性。
这两个过程对CR12MOV 材料的组织结构和性能有着重要影响。
在热处理后，CR12MOV 材料可能出现的加工变形现象包括弯曲、扭曲、裂纹等。
这些变形现象会对模具和工具的使用造成严重影响，甚至导致其报废。
因此，分析加工变形的原因，寻找有效的预防和解决方法具有重要意义。
加工变形的原因分析：1.残余应力：热处理过程中，材料内部会产生很大的应力，如果这些应力没有得到有效释放，会导致材料在加工过程中产生变形。
2.温度差异：热处理后的材料在加工过程中，由于内外层温度差异，会产生热胀冷缩现象，导致材料变形。
3.不均匀热处理：热处理过程中，如果温度分布不均匀，会导致材料内部组织结构不均匀，从而影响其加工性能。
预防和解决加工变形的方法：1.控制热处理温度和时间，确保热处理过程的均匀性，减小内部应力。
2.采用适当的冷却介质和冷却速度，以控制淬火过程中的温度梯度，降低变形风险。
3.在加工前进行充分的预热，使材料内外层温度趋于一致，减小热胀冷缩引起的变形。
4.采用合理的加工工艺和刀具，尽量减小切削力和切削热对材料的影响。
cr12mov热处理后加工变形
cr12mov热处理后加工变形
热处理后，CR12MOV具有较高的硬度和耐磨性，但同时也会导
致较高的脆性。
在进行加工时，需要注意以下几点以避免加工变形：
1. 控制加热温度和冷却速度：选择适当的加热温度和冷却速度，
以确保CR12MOV的组织和性能达到最佳状态，并避免不均匀的加热
和冷却引起的变形。
2. 采用合适的加工工艺：选择适当的切削参数，如切削速度、进
给量和切削深度，以控制加工过程中的热量积聚和切削力，减少加工
变形的风险。
3. 合理布局工艺顺序：在进行复杂加工时，合理布置工序的顺序，尽量避免在高温状态下进行多次加工，以减少材料的热影响区域和残
余应力。
4. 严格控制热变形，采用合适的加工手段：对于大尺寸、薄壁和
形状复杂的零件，可以采用刀具调整、冷却辅助和切削力控制等手段，尽量减小热变形的影响。
热处理后的CR12MOV在加工过程中容易发生变形，因此需要合
理选择加工工艺和加工方式，控制热影响区域和残余应力，以减少加
工变形的风险。
2016新编Cr12MoV热处理知识
Cr12MoV热处理知识Cr12MoV钢是高碳高铬莱氏体钢，常用于冷作模具，含碳量比Cr12钢低。
该钢具有高的淬透性，截面300mm以下可以完全淬透，淬火时体积变化也比Cr12钢要小。
其热处理制度为：钢棒与锻件960℃空冷+ 700～720℃回火，空冷。
最终热处理工艺：1、淬火：第一次预热：300～500℃，第二次预热840～860℃；淬火温度：1020～1040℃；冷却介质：油，介质温度：20～60℃，冷却至油温；随后，空冷，HRC=60～63。
2、回火：经过以下淬火工艺，可以达到降低硬度的作用，具体回火工艺如下：加热温度400～425℃，得到HRC=57～59。
说明：在480--520度之间回火正好是这种钢材的脆性回火区，在这个区间回火容易使模具出现崩刃。
最为理想的回火区间在380--400℃，这个区间回火，韧性最好，并且有良好的耐磨性。
如果淬火后，采用深冷处理（理想的温度是零下120）与中温回火相结合，会得到良好使用效果和高寿命。
Cr12MoV的回火脆性温度范围在325~375℃。
CR12MoV380-400回火后硬度在56-58HRC做冷冲模冲韧性好的材料具有不易开裂的优点，特别是在原材料质量不是很好的情况下，用此方法经济实惠。
Cr12MoV 分级淬火工艺：850度预热—1050度加热—620度分级，时间一般在2—3分钟—油冷冷却至200度左右—（也可260度贝氏体等温）—520回火2—3次，每次2小时。
硬度在56—61HRC左右。
Cr12Mov热处理HRC60 裂开的解决方法：分析流程：（耿工）1 材料成份2材料原始组织3工件流程4热处理工艺5开裂照片6工件尺寸不能说硬度60HRC就一定开裂。
开裂的原因很多，你可参考耿工的说明逐一检查。
如果是淬火就直接开裂可能有以下原因：1）材料错致热处理工艺不合适。
2）冷却不当，在Ms温度以下快冷，应力过大。
3）工件截面尺寸相差太大，或孔洞很多，或有应力集中的地方。
Cr12MoV的热处理
Cr12MoV的热处理淬火——Cr12MoV冷作模具钢属于高碳高铬钢，它的组织和性能，其中包括硬度、塑性、强度、回火稳定性、淬火回火的体积变形等与淬火有极大的关系。
一般在加热温度８１０℃以上时，原始组织中索氏体和碳化物转变为奥氏体中和碳化物，随着温度的升高合金碳化物会继续向奥氏体中溶解，增加了奥氏体中Ｃ和Cr的浓度，因而得到较高的淬火硬度。
淬火温度达到１０５０℃时，硬度会达到最高值。
若淬火温度１１００℃时，残余奥氏体就会很高，可能会达到８０％以上，硬度会急剧下降。
因此，根据使用要求的不同，需要选择不同的淬火温度。
可以９８０-１０３０℃淬火、油冷，也可以１０５０-１０８０℃的淬火、油冷。
回火——根据模具的硬度要求，选择不同的淬火温度范围，如上述的两种温度。
一般采用高温回火和低温回火两种热处理方法。
以获得不同的强度、韧性和硬度。
９８０-１０３０℃淬火、油冷，采用一次硬化处理的回火，回火温度选择１８０-２００℃，一般硬度为５４-５８ＨＲＣ，这样可以得到较高的硬度和耐磨性，而且热处理变形较小。
１０５０-１０８０℃的淬火、油冷，采用二次硬化处理的回火，回火温度选择４９０-５２０，一般硬度为６０-６２ＨＲＣ，一般采用多次的高温回火，一般为３-４次，每次２小时，模具经过二次硬化处理后，这样可以得到较高的红硬性和耐磨性。
以上这些工艺是我们的常用热处理工艺，对模具的热处理应用是很有帮助的，对模具的寿命的延长是很有好处的，这里面也会产生很大的经济效益。
至于４５＃钢，最好还是以低碳马氏体钢来代替，如２０＃钢和２０Cr进行代替。
硬度一般在３８-４２ＨＲＣ，再高也可以达到４０-４５ＨＲＣ。
这些材料的热处理操作简单，工件的变形小，寿命也比４５＃钢长许多1。
cr12mov作为热作模具钢的热处理工艺
cr12mov作为热作模具钢的热处理工艺下载温馨提示：该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by the editor. I hope that after you download them, they can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you!In addition, our shop provides you with various types of practical materials, suchas educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!热作模具钢在现代工业生产中扮演着至关重要的角色，其质量和性能直接影响着产品加工的效率和成品的质量。
12铬钼钒焊接工艺及热处理
12铬钼钒焊接工艺及热处理
（一）12铬钼钒焊接工艺
1.夹具
夹具选用焊接位置的尺寸和形状进行设计，当然，夹紧力应该够大，可以保持焊接部件的位置，夹具安装在焊接板上，焊缝两端应完全夹紧合并，减少焊接变形，同时还要保证焊接部位的清洁。
2.腐蚀性物质
焊接前，要清除焊缝区域的油污、水分、灰尘等腐蚀性物质，并检查焊缝的清洁度，要确保焊缝处没有任何杂质和腐蚀性物质，以保证焊接的质量。
3.前处理
由于12铬钼钒的熔点很高，为了保证焊接的质量和强度，焊接前需要采用适当的前处理方法，常用的前处理方法有电弧切割、磨削和拉伸等。
4.焊接
12铬钼钒焊接采用电弧焊接方法，根据实际情况，选择正确的焊枪、焊丝材料和焊接电路，调整好焊接电流和焊接速度，以保证焊缝的质量。
（二）12铬钼钒焊接热处理
12铬钼钒焊接热处理（HT）的主要目的是改善残余应力和去除结晶不良，改善件的性能和强度，以及改变件的组织结构。
热处理一般可分为：回火、正火、淬火、经火和回转火等。
1.回火
回火是一种常用的焊接热处理，它既可以去除焊接残余应力，又能改善焊缝的强度和塑性，还能改善混熔层的组织结构。
2.淬火
淬火是一种改善焊缝强度和可靠性的焊接热处理工艺，采用这种方法可以使焊缝的强度和韧性更高，更好地适应使用环境，但也会使焊缝变脆，需要加以注意。
3.经火
经火是一种将焊接残余应力去除，使焊接件的强度和耐久性更高的焊接热处理方法，采用经火方法可以改善焊缝的抗拉强度、抗压强度和断后伸长率，更好地满足要求。
cr12mov模具热处理
cr12mov模具热处理CR12MOV是一种常见的模具钢材料，其热处理过程对于模具的性能和寿命至关重要。
本文将从CR12MOV的热处理工艺、热处理效果以及热处理后的性能等方面进行详细介绍。
CR12MOV的热处理工艺包括加热、保温和冷却三个步骤。
在加热过程中，需要将CR12MOV材料加热到适当的温度范围，以使其达到所需的组织结构。
保温阶段是为了保持材料在一定温度下足够长的时间，以保证其组织结构的均匀性和稳定性。
最后，通过冷却过程，使材料快速冷却，锁定所需的组织结构，从而达到所需的硬度和强度。
CR12MOV的热处理效果主要表现在材料的硬度、耐磨性和抗腐蚀性等方面。
经过适当的热处理，CR12MOV可以获得高硬度和较好的耐磨性，使其在模具制造中具有较长的使用寿命。
同时，热处理还能够提高CR12MOV的抗腐蚀性能，使其在恶劣环境下仍能保持良好的工作状态。
在进行CR12MOV的热处理时，需要注意控制加热温度、保温时间和冷却速度等参数。
加热温度过高或保温时间过长可能会导致材料的过热和过度软化，从而影响其硬度和强度。
而冷却速度过快则可能引起材料的裂纹和变形等问题。
因此，热处理过程中的温度控制、时间控制和冷却控制非常关键，需要严格按照热处理工艺规范进行操作。
除了热处理工艺的控制外，CR12MOV的热处理后还需要进行适当的回火处理。
回火是为了消除热处理过程中产生的残余应力和改善材料的韧性。
通过回火处理，可以使CR12MOV在保持一定硬度的同时，具备较好的韧性和抗冲击性，提高其在模具制造中的使用性能。
总结起来，CR12MOV的热处理对于模具的性能和寿命具有重要影响。
通过合理控制热处理工艺参数，可以使CR12MOV获得所需的硬度、耐磨性和抗腐蚀性，从而提高模具的使用寿命和工作效率。
同时，适当的回火处理可以改善CR12MOV的韧性和抗冲击性，使其适用于更加复杂和严苛的工作环境。
因此，在模具制造过程中，必须重视CR12MOV的热处理工艺，以保证模具的质量和可靠性。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
Cr12MoV热处理工艺及注意事项
一、CrMoV冷作模热处理工艺及注意事项 12
热处理工艺图如下图:
说明:
一、淬火
在实际热处理中，
第一次预热温度:650? ，升温时间30分钟，保温时间 2 小时第二次预热温度:850? ，升温时间20分钟，保温时间 2 小时第三次升温温度:1030?，升温时间20分钟，保温时间1.5小时冷却:
冷却方式:油冷。
冷却至油温。
然后及时进行第一次回火
二、回火
根据所要求的硬度，来确定回火温度。
50-55HRC 回火温度 530?
55-60HRC 回火温度 520?
,60HRC 回火温度 ,180?
回火后空冷(加风扇)至室温即可。
说明:
回火一次后，出炉冷却，然后继续回火。
重复回火三次，达到要求硬度即可。
如不能达到要求的硬度可经讨论后适量微调回火温度及回火次数。
保温时间一般为每次回火保温6个小时，可视工件大小来做具体调整。
以上热处理过程均在真空热处理炉内进行。
三、注意事项:
1、具体预热温度，保温时间要根据工件的大小、厚度、形状复杂程度等稍作调整，不宜有过大的跨度。
2、装炉前清洁工件各个部位。
3、工件上的一些容易变形的型面、内孔应尽量加固、填充或用其它合适的方法做优化。
如凹模两侧面在热处理后容易产生变形，应焊接固定板固定，一些螺孔拧入螺丝等。
4、工件的摆放要科学合理，工件之间应避开相互大面积的接触，小工件用铁丝相互固定在一起。
大工件如不可避免接触，应用特制工具隔离开叠加放置。
5、注意炉筐重量的平衡性，如两侧的重量不一致，务必重量更大的一侧朝向炉口，防止出炉时因模具重量过大导致的支架不能抬起炉筐，而无法出炉的情况。
6、在合理的一炉最大重量内，应尽量装入多的待加工工件，合理
摆放，充分利用空间，节省资源。
