红外对射系统方案解析
红外对射报警器工作原理

红外对射报警器工作原理
红外对射报警器是一种常用的安防设备,它通过红外对射原理来检测目标物体是否被阻挡。
其工作原理如下:
1. 红外发射器和红外接收器:红外对射报警器由红外发射器和红外接收器两部分组成。
红外发射器发出一束红外光束,而红外接收器用于接收这束光。
2. 发射与接收的对射:红外发射器和红外接收器被放置在报警器的两侧,彼此之间呈对射状。
红外光束从发射器发出后,会直线传输到接收器。
3. 目标物体的干扰检测:当目标物体经过红外对射的路径时,目标物体会阻挡光束的传输,使得接收器接收到的光线强度下降。
4. 报警触发:红外接收器接收到光线强度下降后,会向报警器的控制系统发送信号,触发报警器的报警功能。
5. 报警信号处理:报警器的控制系统会对收到的报警信号进行处理,例如发出警报声音、闪烁警示灯等,同时也会发送报警信号给监控中心或拥有者的手机等设备。
红外对射报警器的工作原理就是基于红外光束的传输特性以及目标物体对光束的阻挡作用。
通过检测光线强度的变化,它能够准确地感知到目标物体的存在与否,从而实现报警功能,提高安全防护水平。
红外对射系统讲解

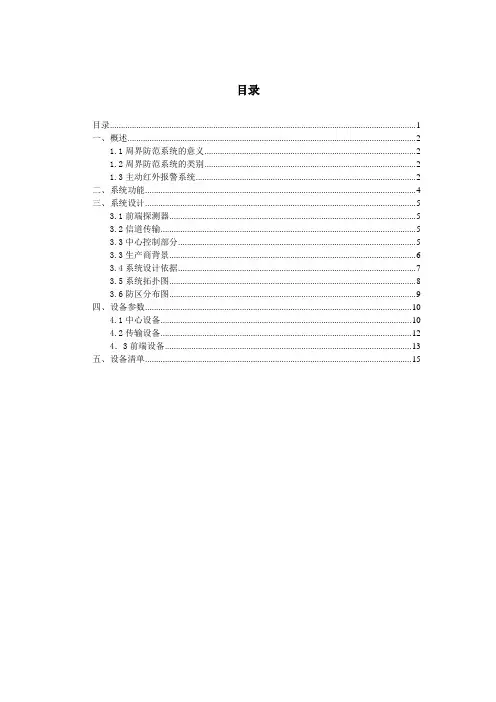

目录目录 (1)一、概述 (2)1.1周界防范系统的意义 (2)1.2周界防范系统的类别 (2)1.3主动红外报警系统 (2)二、系统功能 (4)三、系统设计 (5)3.1前端探测器 (5)3.2信道传输 (5)3.3中心控制部分 (5)3.3生产商背景 (6)3.4系统设计依据 (7)3.5系统拓扑图 (8)3.6防区分布图 (9)四、设备参数 (10)4.1中心设备 (10)4.2传输设备 (12)4.3前端设备 (13)五、设备清单 (15)一、概述1.1周界防范系统的意义随着社会的发展,人们安防意识的提高,现代化的安防技术得到了广泛的应用。
在一些重要的区域,如机场、军事基地、武器弹药库、监狱、银行金库、博物馆、发电厂、油库、等处,为了防止非法的入侵和各种破坏活动,传统的防范措施是在这些区域的外围周界处设置一些(如铁栅栏、围墙、钢丝篱笆网等)屏障或阻挡物,安排人员加强巡逻。
在目前犯罪分子利用先进的科学技术,犯罪手段更加复杂化、智能化的情况下,传统的防范手段己难以适应要害部门、重点单位安全保卫工作的需要。
人力防范往往受时间、地域、人员素质和精力等因素的影响,亦难免出现漏洞和失误。
因此,安装应用先进的周界探测报警系统就成为一种必要措施。
周界探测,一旦发现入侵者可立即发出报警,好像在重要区域的周界处墙加了一道人眼看不见的“电子围墙”忠诚地守卫着要害目标。
1.2周界防范系统的类别目前国际上应用的周界探测报警器材及系统主要有以下几种:◆主动红外报警系统◆微波墙式报警系统◆泄露电缆式周界探测报警系统◆驻极体振动电缆报警系统◆光纤传感器周界报警系统在周界防护手段中采用最多的是主动红外对射报警探测器家总线制报警主机的方式,这种方式具有技术成熟、可靠性高、易扩展、操作简便、经济性好等优点。
1.3主动红外报警系统主动红外报警系统主要是由主动红外探测器和报警主机这两个基本部分组成,根据需要还会配置计算机管理软件、报警联动板、联动显示板、报警打印机等等。
福科斯工程的红外对射方案

红外对射系统设计1红外对射系统红外对射全名叫“光束遮断式感应器”(Photoelectric Beam Detector),其基本的构造包括瞄准孔、光束强度指示灯、球面镜片、LED指示灯等。
其侦测原理乃是利用红外线经LED 红外光发射二极体,再经光学镜面做聚焦处理使光线传至很远距离,由受光器接受。
当光线被遮断时就会发出警报。
红外线是一种不可见光,而且会扩散,投射出去会形成圆锥体光束。
红外光不间歇一秒发1000光束,所以是脉动式红外光束。
由此这些对射无法传输很远距离(600米内)。
利用光束遮断方式的探测器当有人横跨过监控防护区时,遮断不可见的红外线光束而引发警报。
常用于室外围墙报警,它总是成对使用:一个发射,一个接收。
发射机发出一束或多束人眼无法看到的红外光,形成警戒线,有物体通过,光线被遮挡,接收机信号发生变化,放大处理后报警。
红外对射探头要选择合适的响应时间:太短容易引起不必要的干扰,如小鸟飞过,小动物穿过等;太长会发生漏报。
通常以10米/秒的速度来确定最短遮光时间。
若人的宽度为20厘米,则最短遮断时间为20毫秒。
大于20毫秒报警,小于20毫秒不报警。
目前,常见的主动红外探测器有两光束、三光束、四光束,距离从30米到250米不等,也有部分厂家生产远距离多光束的“光墙”,主要应用于厂矿企业和一些特殊的场所。
2红外对射系统原理主动红外对射入侵探测器由主动红外发射机和主动红外接收机组成,当发射机与接收机之间的红外光束被完全遮断或按给定百分比遮断时能产生报警状态的装置,叫主动红外入侵探测器。
主动红外发射机通常采用红外发光二极管作光源,其主要优点是体积小、重量轻、寿命长,交直流均可使用,并可用晶体管和集成电路直接驱动。
现在的主动红外入侵探测器多数是采用互补型自激多谐振荡电路作驱动电源,直接加在红外发光二级管两端,使其发出经脉冲调制的、占空比很高的红外光束,这既降低了电源的功耗,又增强了主动红外入侵探测器的抗干扰能力主动红外接收机中的光电传感器通常采用光电二极管、光电三极管、硅光电池、硅雪崩二极管等,按GBl0408.4—2000《入侵探测器第4部分:主动红外对射入侵探测器》规定:“探测器在制造厂商规定的探测距离工作时,辐射信号被完全或按给定百分比遮光的持续时间大于40ms时,探测器应产生报警状态。
红外对射系统方案

红外对射系统方案红外对射系统是一种利用红外传感器来检测物体的存在或移动的安全系统。
它由红外发射器和红外接收器两部分组成,发射器发射红外光束,接收器接收到光束后触发报警或其他操作。
红外对射系统广泛应用于室内和室外,可以用于防盗报警、入侵检测、门禁系统等领域。
1.设计要求根据实际需求,明确红外对射系统的设计要求。
例如,需要监测的区域大小、监测的距离、防水要求、系统灵敏度等。
2.选择红外传感器根据设计要求选择合适的红外传感器。
传感器应具有适当的工作距离和角度,以确保能够准确监测到物体的存在或移动。
3.系统布置根据实际需求确定红外对射系统的布置方式。
可以选择将发射器和接收器安装在同一位置,或者将它们安装在要监测的区域的两侧。
4.红外光束校准在安装好发射器和接收器后,进行红外光束的校准。
确保发射器发射的光束能够准确地命中接收器。
5.报警触发设置设置报警触发条件。
根据实际需求,可以设置在物体进入或离开监测区域时触发报警,或者在物体停留时间超过规定时间时触发报警。
6.报警信号处理设计报警信号的处理方法。
可以选择将报警信号连接到报警器、监控系统或其他设备上,以便及时采取相应的措施。
7.系统调试和测试在完成系统搭建后,进行系统的调试和测试。
确保红外对射系统的工作稳定,并能准确地监测到物体的存在或移动,并触发相应的报警信号。
8.安全性考虑考虑安全性问题,例如防水、防尘、防干扰等方面,加以相应的措施以确保系统的可靠性。
总之,红外对射系统方案需要根据实际需求进行综合考虑。
根据不同的应用场景,可以调整系统的布置方式、灵敏度等参数,以确保系统能够准确地检测到物体的存在或移动,并及时触发相应的报警信号。
同时,也需要考虑系统的可靠性和安全性,以提高系统的使用价值。
红外对射探头原理图

红外对射探头原理图
红外对射内部原理图
图中7就是防拆壳开关,作用:防止别人拆开对射外壳,破坏对射正常工作。
按规范需要将所有对射的此报警信号集中起来,单独做为一个防区报警。
但从原理图中可以看到,如果接线1-7脚,则可实现“电源防拆壳”功能(不用增加防区,不需要再多布线,也能实现防拆壳效果)。
具体您自己
分析。
电源防拆的办法是(以原装中国艾礼富2光束红外对射为例子):把电源正线接到接线端子1上,用一根线把接线端子2跟7连起来,把电源负线接到接线端子8 上,这种方法适用于投光以及受光器的防拆,有的人会说做信号防拆,但是投光器是没有信号的,因此建议做电源防拆。
注意:上图原理非艾礼富设备,仅供参考,具体接线请看说明书对照上面的原理
来分析即可。
红外对射系统讲解-共17页

目录目录 (1)一、概述 (2)1.1周界防范系统的意义 (2)1.2周界防范系统的类别 (2)1.3主动红外报警系统 (2)二、系统功能 (4)三、系统设计 (5)3.1前端探测器 (5)3.2信道传输 (5)3.3中心控制部分 (5)3.3生产商背景 (6)3.4系统设计依据 (7)3.5系统拓扑图 (8)3.6防区分布图 (9)四、设备参数 (10)4.1中心设备 (10)4.2传输设备 (12)4.3前端设备 (13)五、设备清单 (15)一、概述1.1周界防范系统的意义随着社会的发展,人们安防意识的提高,现代化的安防技术得到了广泛的应用。
在一些重要的区域,如机场、军事基地、武器弹药库、监狱、银行金库、博物馆、发电厂、油库、等处,为了防止非法的入侵和各种破坏活动,传统的防范措施是在这些区域的外围周界处设置一些(如铁栅栏、围墙、钢丝篱笆网等)屏障或阻挡物,安排人员加强巡逻。
在目前犯罪分子利用先进的科学技术,犯罪手段更加复杂化、智能化的情况下,传统的防范手段己难以适应要害部门、重点单位安全保卫工作的需要。
人力防范往往受时间、地域、人员素质和精力等因素的影响,亦难免出现漏洞和失误。
因此,安装应用先进的周界探测报警系统就成为一种必要措施。
周界探测,一旦发现入侵者可立即发出报警,好像在重要区域的周界处墙加了一道人眼看不见的“电子围墙”忠诚地守卫着要害目标。
1.2周界防范系统的类别目前国际上应用的周界探测报警器材及系统主要有以下几种:◆主动红外报警系统◆微波墙式报警系统◆泄露电缆式周界探测报警系统◆驻极体振动电缆报警系统◆光纤传感器周界报警系统在周界防护手段中采用最多的是主动红外对射报警探测器家总线制报警主机的方式,这种方式具有技术成熟、可靠性高、易扩展、操作简便、经济性好等优点。
1.3主动红外报警系统主动红外报警系统主要是由主动红外探测器和报警主机这两个基本部分组成,根据需要还会配置计算机管理软件、报警联动板、联动显示板、报警打印机等等。
红外对射系统方案

红外对射防盗报警系统方案一. 方案概述防盗报警系统方案的提出主要针对赤壁生产基地围墙入侵带给工厂的经济损失及财产安全,同时也为了提高公司保安部门的整体协作能力和发生入侵现象的综合调度反应能力,整个方案采用多门卫点监控及模拟电子地图显示报警区域,对产品的选择我们结合一期防盗报警系统中安装和布线方式中存在的缺陷及防盗设备产品的不稳定性,此次防盗报警系统方案中的产品经过市场调查和对比,采用总线制红外对射系统设备,其特点如下:专为周界系统量身定做的双485总线方式。
利用双485总线进行布线,每一个功能模块都可以直接并联于总线之上,亦通过总线收发资料,安装简单。
每条485总线长度可达1.2KM,全中文的显示和操作界面。
所有操作都在全中文的环境下实现,非常方便。
即使第一次使用的用户也能灵活使用。
减少总线负载。
每一个防区模块都通过独立的电源供电,大大减少了总线的压力,使得整个系统更稳定可靠。
键盘远程控制操作:键盘的最长安装距离为1.2KM。
一台主机最多可连接4个中文键盘,并实现多路分控。
电子地图显示:管理中心报警软件实时、集中监控所有住户的布、撤防状态。
电子地图能清晰地反应报警区域位置等信息。
管理中心报警软件可自动、实时记录报警信息,无限量存储;并可查询、打印报警信息。
强大的前端联动功能:通过单防区输入/输出模块可以方便的联动前端设备(警号警灯,并可通过中文键盘统一控制),并支持定时启动和关闭。
二.系统设计1.系统原理每个周界点装置一个报警地址模块,采用利用总线进行区域联防,节省了系统的投资成本。
当有警情发生时,报警信号便通过报警模块将报警信息传输至报警主机,除了在LCD显示屏上显示具体地点以外,通过接警中心软件更可准确显示警情发生的地址、告警类型等,并且通过声光提示职守人员迅速确认警情,及时赶赴现场,以确保工厂财产的安全。
2.安装方式根据工厂围墙特点,选择支架安装,第一期围墙部分线管采用明装方式,部分重要检测段采用开槽埋管方式,第二期围墙部分线管预埋采用暗装方式,每4米安装一个86型底盒(见附图一),围墙阴角顶部分用于安装红外对射接受器和发射器(见附图一),线管预埋(见附图一),采用6芯φ1平方线缆用于信号线和电源线接入。
红外对射报警系统方案

以我给的标题写文档,最低1503字,要求以Markdown文本格式输出,不要带图片,标题为:红外对射报警系统方案# 红外对射报警系统方案## 1. 引言红外对射报警系统是一种常用的安全防护设备,广泛应用于家庭、办公室和商业场所等地方。
它通过设置红外线发射器和接收器,可以实现对特定区域的监测和报警功能。
本文将介绍一种基于红外对射原理的报警系统方案。
## 2. 系统组成红外对射报警系统主要由以下几个组件组成:- 红外线发射器:负责发射红外线信号。
- 红外线接收器:负责接收红外线信号。
- 控制器:负责对红外线信号进行处理和判断是否触发报警。
- 报警器:当系统判断有异常情况时,会触发报警器发出警报。
## 3. 工作原理### 3.1 红外对射原理红外对射原理是基于红外线发射器和接收器之间的阻断和检测。
当红外线发射器发射的红外线被遮挡时,接收器接收不到信号,通过检测信号的中断就可以判断是否有人或物体经过。
### 3.2 系统工作流程1. 系统启动时,红外线发射器开始发射红外线信号。
2. 红外线接收器接收到红外线信号,并将信号传输给控制器。
3. 控制器对接收到的信号进行处理,并判断是否触发报警条件。
4. 如果触发报警条件,控制器将触发报警器发出警报信号。
5. 控制器可以同时将报警信息通过电子邮件、短信等方式发送给用户。
## 4. 系统特点- 灵敏度高:红外线对射原理可以快速感知到遮挡和中断,具有很高的灵敏度。
- 可靠性高:系统采用了有源红外线对射原理,能够工作在复杂的环境条件下,不易受到其他光源的干扰。
- 扩展性强:系统支持多个红外线发射器和接收器之间的组合和灵活布局,可以实现对多个区域的监测。
- 报警方式多样:系统支持多种报警方式,可以通过声音、光线和电子信息发送等多种方式提供报警提示。
## 5. 应用场景红外对射报警系统广泛应用于以下场景:- 家庭安防:可以用于家庭的入侵检测和防盗报警。
- 商业场所:可以用于商店、银行、宾馆等场所的安全监控和报警。
红外对射方案

红外对射方案红外对射方案是一种常用的安防系统,它通过使用红外传感器和红外发射器相互配合,可以实现对特定区域进行监测和报警。
本文将介绍红外对射方案的原理、应用场景以及优缺点。
一、红外对射方案的原理红外对射方案是基于红外传感技术的一种监测方法。
它采用了发射-接收的工作原理。
具体来说,该方案包括两部分:红外发射器和红外接收器。
红外发射器发射红外光束,而红外接收器用于接收并解析来自发射器的红外光束。
如果在红外光束的路径中有人或物体遮挡,发射器和接收器之间的红外信号将被中断,从而触发报警。
二、红外对射方案的应用场景红外对射方案广泛应用于各种安防系统中。
以下是一些常见的应用场景:1. 家庭安防:通过将红外对射传感器安装在家庭的窗户、门口等位置,可以及时发现可疑人员的入侵,并触发报警系统。
2. 商业建筑安全:商铺、写字楼等场所经常需要保护贵重物品和机密资料。
红外对射方案可用于建立周边区域的监测网络,确保安全。
3. 仓库和停车场:红外对射方案可以帮助管理人员监测仓库和停车场的出入口,以防止盗窃和损坏。
4. 公共场所:一些公共场所,如银行、博物馆和图书馆,往往有对人员出入进行安全控制的需求。
红外对射方案可以提供有效的安全监测和报警功能。
5. 工业应用:一些工业生产场所,例如化工厂或矿山,存在高风险的工作环境。
红外对射方案可以帮助监测危险区域,确保员工的安全。
三、红外对射方案的优缺点红外对射方案具有以下优点:1. 准确性高:红外对射方案可以高精度地检测到红外光束的中断,从而准确地触发报警。
2. 实时性好:红外传感器的响应速度非常快,能够实时监测到入侵事件。
3. 灵敏度可调:红外对射方案可以根据不同场景的需求进行灵敏度的调整,以适应不同环境的变化。
4. 防遮挡能力强:红外对射方案对于红外光束的遮挡有较强的反应能力,能够有效地预防被遮挡的情况。
然而,红外对射方案也存在一些缺点:1. 受环境影响:极端的天气条件,如强烈的阳光、大雨或大雪,可能会对红外对射方案的准确性产生一定的影响。
红外对射系统概述

目录1.概述2.系统组成3.系统设计依据4.系统控制中心5.系统控制中心技术要求6.系统技术要求7.售后服务及培训8.建成后应达到的效果9.整体工程预算表1.概述随着社会经济和科学技术的飞速发展,特别是计算机网络的发展,人们对安全技术防范的要求也越来越高。
为了打击各种各样的经济刑事犯罪,保护国家和人民群众的生命财产安全,保证各行各业和社会各部门的正常运转,采用高科技手段预防和制止各种犯罪将会成为安全防范领域的发展方向。
二十世纪八十年代末到九十年代中期,随着各种新型安保观念的引入,社会各部门、各行业及居民小区纷纷建立起了各自独立的闭路电视监控系统或联网报警系统。
在银行、通讯、电力等国家重点部门,联网报警网络已基本形成,对预防和制止犯罪、维护社会经济的稳定起到了重要作用。
计算机系统的应用、普及,网络通讯技术及图像压缩处理技术以及传输技术的快速发展,使得安全技术防范行业能够采用最新的计算机、通讯和图像处理技术,通过计算机网络传输数字图像,可为实现远程图像监控及联网报警系统提供高效可行而且价格低廉的解决方案。
根据“可靠性、实用性、先进性和经济性”相结合的设计指导思想,同时根据天一方中商业楼安全防范系统的实际要求:对大楼周边进行有效的监测。
通过实施该红外监测系统,实现数字化、智能化的内部管理,同时,保障整个大楼的安全运作。
设备选型应实际考虑大楼的实际要求和客观条件,在现有条件和承受能力上首先选用性能可靠的设备和器材,同时严格避免重复购置或无用购置。
基于以上要求,初步确定了此安全防范系统的设计方案。
该方案应及时交于甲方或工程承接商进行审定,并按照甲方意见及时进行调整和修改,以确保该方案的最大可实施性。
2.系统组成2.1前端设备位置分布:<请依据实际情况设置红外对射器位置分布图>2.2主监控室2.2.1物业的传达室设置为主监控室。
主监控室配置报警主机设备进行监控操作。
2.2.2报警主机通讯联系预制1-7组电话,一旦有入侵,自动循环的拨打电话,直至有人接听为止。
红外对射 方案

1. 简介红外对射是一种常见的检测和测距技术,通过发送红外光线并接收相应的反射红外信号来实现目标物体的检测。
本文档将介绍红外对射方案的基本原理、硬件组成以及应用场景。
2. 基本原理红外对射方案使用红外光源和红外接收器进行工作。
基本原理如下: - 红外光源:红外对射系统使用红外发射二极管作为红外光源,发射具有特定频率的红外光线。
- 红外接收器:红外对射系统使用红外接收二极管作为接收器,接收目标物体反射回的红外信号。
- 发送和接收:红外光源发出红外光线,目标物体反射回的红外信号由红外接收器接收。
- 检测和判断:通过比较发送和接收到的红外信号,可以判断目标物体是否存在。
3. 硬件组成红外对射方案的硬件组成包括红外光源、红外接收器、控制器和电源等组件。
3.1 红外光源红外光源是红外对射方案中的发射器件,常用的红外光源包括红外发射二极管和红外LED。
这些光源可以发射具有特定频率的红外光线。
3.2 红外接收器红外接收器是红外对射方案中的接收器件,常用的红外接收器包括红外接收二极管。
这些接收器可以接收目标物体反射回的红外信号。
3.3 控制器控制器是红外对射方案中的主要组件,它负责控制红外光源的发射和红外接收器的接收。
可选的控制器包括单片机、开发板和微控制器等。
3.4 电源电源为红外对射方案提供所需的电能。
电源可以是直流电源或者电池。
4. 应用场景红外对射方案在许多领域都有广泛的应用。
以下是一些常见的应用场景:4.1 人体检测红外对射方案可用于人体检测,例如安防系统中的人体感应器。
当有人经过时,红外对射系统可以检测到并触发相关警报。
4.2 自动门红外对射方案可以应用于自动门系统,用于检测门口是否有人或物体。
当红外光线被遮挡时,自动门可以打开或关闭。
4.3 测距红外对射方案可以通过测量红外光线的返回时间来实现测距。
这在无人机、机器人和测距仪器中都有应用。
4.4 反射光幕通过使用多对红外对射系统,可以创建一个红外反射光幕,用于检测物体通过或进入特定区域。
红外对射施工方案

红外对射施工方案1. 简介红外对射是一种常用的安全防护设备,常用于监控系统、门禁系统、安防系统等领域。
本文将介绍红外对射的施工方案,包括材料准备、布线方式、安装方法等。
2. 材料准备在进行红外对射的施工前,需要准备以下材料: - 红外对射装置(包括发射器和接收器) - 适量的电缆 - 电源线 - 安装支架 - 螺丝、螺母等辅助工具3. 布线方式红外对射的布线方式可以根据实际需求和场地条件进行选择,常见的布线方式包括: - 直线布线:将发射器和接收器分别安装在所需的位置,通过直线的方式连接起来。
这种方式适用于较短距离的红外对射布线,如门禁系统中的门口对射。
-并行布线:当需要覆盖较大区域时,可以选择并行布线。
将多个发射器和接收器并行安装在所需的位置,利用并行的布线方式达到更广范围的监控效果。
- 环形布线:对于需要覆盖全方位的监控要求,可以选择环形布线。
将发射器和接收器依次连接形成一个环形,以达到全方位的监控。
4. 安装方法以下为红外对射的安装方法:步骤一:确定安装位置根据实际需求和场地条件,选择合适的安装位置,确保能够覆盖到需要监控的区域。
步骤二:固定安装支架将安装支架固定在选择好的安装位置,确保支架牢固可靠。
步骤三:安装发射器和接收器将发射器和接收器安装在支架上,并使用螺丝等辅助工具进行固定。
步骤四:布线连接将发射器和接收器之间通过电缆进行布线连接,确保连接可靠牢固。
步骤五:安装电源线将红外对射装置连接到电源线,确保供电正常。
步骤六:调试测试完成安装后,进行调试测试,确保红外对射装置工作正常,并能够准确检测到目标物体。
5. 注意事项在进行红外对射的施工过程中,需要注意以下事项: - 安装位置的选择应根据实际需求和场地条件进行合理选择,确保能够达到预期的监控效果。
- 布线连接需要注意电缆的质量和长度,确保信号传输的稳定性和可靠性。
- 安装时要注意保持发射器和接收器的水平和垂直,避免安装偏斜影响检测效果。
某企业红外对射广播报警系统解决方案

某企业红外对射广播报警系统解决方案一、用户需求情况我公司主要从事航天、航空、兵器、船舶开发、研制、生产并销售光学电子仪器仪表、测试设备、通讯设备等高科技产品以及其他专业技术领域的科研、开发、生产和加工。
在工厂生产基地四周分别设计了32个对射终端和监控点,由于工厂现有的红外对射系统反馈的只是前端异常情况的提示,后台管理人员无法在第一时间与报警端进行警示。
我们计划在工厂原有的安防系统中融入广播系统。
所以为了实现这个功能要求,我们需要做一套红外对射与广播联动系统,在每个对射区域设计广播音箱,当前端出现异常情况,红外对射发出信号,后台可以通过前端的摄像系统监看视频情况,同时利用广播音箱进行讲话或者播放事先录制好的音频文件。
二、用户需求分析及方案设计目前安防监控系统基本上都是提供一个视频画面,没有语音部分。
越来越多的功能要求让传统的监控系统难以满足,我们开发的联动报警系统正好解决了传统监控单一功能的弊端。
从工厂目前的环境分析,作为一个精密仪器生产基地,各类管理要求较高。
我们为本生产基地设计的广播系统如下:1.每个红外对射点设计一个GM-418(40W/60W)室外防水音柱,可以播放语音警示通知或讲话2.为了达到自动语音报警,我们将每四个红外对射区的广播音箱设计为一个广播区域,当该区域某个红外对射区出现异常情况(如越墙行为)该区域的四个音箱将同时发出预警警告,阻止该行为的发生。
3.按照4个音箱一个组划分,在设计时将整个预警系统划分为8个职能控制区域。
每个区域出现异常情况,可以自动默认对该区的报警,不影响其他区域。
4.主控中心通过前段红外对射返回的信号直接输入十分路分区寻呼器,确认信号来源。
最后把信号输出到紧急录音报警器和十分区强切电源,最后利用紧急广播控制器对报警点进行语音广播。
5.平时可以通过广播系统播放通知或背景音乐,给车间每一个员工每天不一样的工作环境。
三、系统主要功能特点★联动报警功能:红外对射系统可以直接将报警信号输出给广播报警系统,达到红外对射与广播联动报警机制,使整个安防系统做到图像,声音同步管理。
红外对射方案

红外对射方案引言随着科技的不断发展,红外对射技术被广泛应用于各个领域。
作为一种常用的非接触式测量技术,红外对射方案在安防、自动化控制和工业生产等领域发挥着重要作用。
本文将重点介绍红外对射方案的原理、应用场景以及一些实际案例。
一、红外对射方案的原理红外对射方案是利用红外线传感器和发射器组成的一种测距系统。
工作原理如下:红外线发射器发射出一束红外线光束,光束经过反射后被红外线传感器接收,传感器通过测量光信号的反射时间,计算出离传感器的距离。
基于这个原理,红外对射方案可以实现对物体的非接触式测距和检测。
二、红外对射方案的应用场景1. 安防领域红外对射方案在安防领域有着广泛的应用。
例如,在门禁系统中,红外对射方案可以用来检测人员进出门禁区域,当有人进入或离开时,红外传感器会发出信号触发相应的控制器。
此外,在监控系统中,红外对射方案也可以用来检测移动物体,如人、车等,从而实现对区域的实时监控和预警。
2. 自动化控制红外对射方案在自动化控制领域也有着广泛的应用。
比如,在自动门系统中,红外对射方案可以用来检测门口是否有物体,当有物体进入门口时,红外传感器会发出信号触发门的开启;当没有物体时,门则保持关闭状态。
此外,红外对射方案还可以应用于智能家居系统中,用来控制灯光、窗帘等设备。
3. 工业生产在工业生产中,红外对射方案在物料检测、物体计数等方面有着重要的应用。
例如,在包装生产线中,红外对射方案可以用来检测产品是否缺失或缺陷,从而提高生产效率和质量。
此外,红外对射方案还可以用来进行物体计数,实现对物料的自动化统计和管理。
三、红外对射方案的实际案例1. 入侵报警系统入侵报警系统是红外对射方案的典型应用之一。
通过将红外传感器安装在需要监控的区域,当有人或物体进入监控区域时,红外传感器会触发报警信号,从而实现对潜在入侵者的监测和报警。
2. 自动驾驶技术随着自动驾驶技术的发展,红外对射方案也被应用于自动驾驶车辆中。
红外传感器可以用来检测车辆周围的障碍物,帮助车辆实现自动避障和自动停车等功能,提升驾驶安全性和舒适性。
红外对射方案2

XX红外对射方案一、概述当前,随着经济的发展,人们对安全防范越来越重视,采取了许多措施来保护周边环境的安全。
以往的做法是安装防盗网,但也存在有碍美观,犯罪分子易发现躲蔽,不能有效地防止坏人的入侵等缺点。
现在,全国各地区都在迅速地开展建设现代化的智能防盗活动,对其中的安全防范系统、监控系统等提出了更高的要求。
因为在多数娱乐场所,四周白天或夜间活动人员少时,犯罪分子很容易有从围墙进入厂区作案,为了使不因该发生的意外损失降到最低,必须要有一套专门的安全设备与操作人员,来维护和场所的财产安全不受任何侵害。
二、设计指导思想本设计方案力求使本系统达到技术先进、经济实用、安全可靠、质量优良的要求,设计中遵循以下原则:1)先进性在投资费用许可的情况下充分利用现代最新技术、最可靠的科技成果,以便该系统在尽可能长的时间内与社会发展相适应。
并使系统具有强大的发展潜力。
2)可靠性必须考虑采用被证明为成熟的技术与产品,在设备的选型和系统的设计中尽量提高系统的可靠性。
3)实用性和便利性在满足系统的功能要求和实际使用需要的基础上,采用实用的技术和设备,确保设备使用方便、安全,并且经久耐用。
4)可扩充性与经济性为满足今后的发展需要,系统在使用的产品系统、容量及处理能力等方面必须具备兼容性强、可扩充与换代的特点,确保整个系统可以不断得到改进和提高。
5) 规范性与结构化三、系统目标防护主要为周界防盗报警。
设置周界防范报警系统的目的是:建立安全可靠的环境,加强出入口的管理,防范周边外闲杂人员进入,同时防范非法翻阅围墙或窗户。
周界防越报警系统就是要对周界的管理,防止非法人员通过翻越窗子进入该场所,辅助保安对于场所的安防管理,降低场所保安的工作难度。
四、系统功能报警主机,将所有的周界主动红外探测器接在一部主机上,报警信号传送到总的系统平台,这样工程非常简单。
周界防越报警系统是利用主动红外移动探测器将场所的周界控制起来,并连接到管理中心的计算机,当外来入侵翻越围墙、栅栏时,探测器会立即将报警信号发送到管理中心,同时启动联动装置和设备,对入侵者进行阻吓,可以进行联动的摄像和录像。
红外对射施工方案

红外对射施工方案一、施工概述1.1 施工目的红外对射系统是一种用于检测物体通过区域的安全系统,本文旨在提供红外对射系统的施工方案,确保系统的有效运行。
1.2 施工内容本次施工主要包括设备选购、安装布置、调试及维护等环节,确保红外对射系统能够正常工作。
二、设备选购2.1 设备清单1.红外对射发射器2.红外对射接收器3.控制器4.电源适配器5.安装支架2.2 设备选购注意事项•需要选择品质可靠的红外对射发射器和接收器,确保灵敏度和稳定性。
•控制器应具备多功能性,便于实现系统的灵活控制。
•电源适配器的参数需与设备要求匹配,保证供电稳定。
三、安装布置3.1 安装位置选择•确保红外对射发射器和接收器间无遮挡物,保证信号畅通。
•选择离被监测区域边界较远的位置安装,避免误触发。
3.2 安装步骤1.将发射器和接收器固定在选择的位置上。
2.连接控制器和电源适配器。
3.调整设备位置和角度,确保正常工作。
四、调试与测试4.1 功能测试•打开电源进行系统功能测试,确保发射器和接收器正常工作。
•调试控制器参数,适配监测区域要求。
4.2 效果评估•模拟物体进入监测区域,观察系统反应情况。
•调整灵敏度及角度,优化系统性能。
五、维护保养5.1 定期检查•每月检查设备连接是否牢固。
•定期清洁设备表面,保证系统正常工作。
5.2 异常处理•出现故障时,及时联系专业人员维修。
•注意防止设备受潮、受热等情况。
六、总结通过本文对红外对射系统的施工方案进行详细介绍,希望可以为相关操作人员提供指导,确保系统的正常运行。
在实际施工中,要严格按照相关步骤和注意事项进行操作,确保安全性和稳定性。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
红外对射防盗报警系统方案
一. 方案概述
防盗报警系统方案的提出主要针对赤壁生产基地围墙入侵带给工厂的经济损失及财产安全,同时也为了提高公司保安部门的整体协作能力和发生入侵现象的综合调度反应能力,整个方案采用多门卫点监控及模拟电子地图显示报警区域,对产品的选择我们结合一期防盗报警系统中安装和布线方式中存在的缺陷及防盗设备产品的不稳定性,此次防盗报警系统方案中的产品经过市场调查和对比,采用总线制红外对射系统设备,其特点如下:
专为周界系统量身定做的双485总线方式。
利用双485总线进行布线,每一个功能模块都可以直接并联于总线之上,亦通过总线收发资料,安装简单。
每条485总线长度可达1.2KM,
全中文的显示和操作界面。
所有操作都在全中文的环境下实现,非常方便。
即使第一次使用的用户也能灵活使用。
减少总线负载。
每一个防区模块都通过独立的电源供电,大大减少了总线的压力,使得整个系统更稳定可靠。
键盘远程控制操作:键盘的最长安装距离为1.2KM。
一台主机最多可连接4个中文键盘,并实现多路分控。
电子地图显示:管理中心报警软件实时、集中监控所有住户的布、撤防状态。
电子地图能清晰地反应报警区域位置等信息。
管理中心报警软件可自动、实时记录报警信息,无限量存储;并可查询、打印报警信息。
强大的前端联动功能:通过单防区输入/输出模块可以方便的联动前端设备(警号警灯,并可通过中文键盘统一控制),并支持定时启动和关闭。
二.系统设计
1.系统原理
每个周界点装置一个报警地址模块,采用利用总线进行区域联防,节省了系统的投资成本。
当有警情发生时,报警信号便通过报警模块将报警信息传输至报警主机,除了在LCD显示屏上显示具体地点以外,通过接警中心软件更可准确显示警情发生的地址、告警类型等,并且通过声光提示职守人员迅速确认警情,及时赶赴现场,以确保工厂财产的安全。
2.安装方式
根据工厂围墙特点,选择支架安装,第一期围墙部分线管采用明装方式,部分重要检测段采用开槽埋管方式,第二期围墙部分线管预埋采用暗装方式,每4米安装一个86型底盒(见附图一),围墙阴角顶部分用于安装红外对射接受器和发射器(见附图一),线管预埋(见附图一),采用6芯φ1平方线缆用于信
号线和电源线接入。
3.系统拓扑图
三.系统投资预算
1.设备清单(单位:元)品牌:艾礼富原装正品
2.其他预算
○1由于一期侧门马路预埋的线管被路面掩埋,为了周边防卫线路的安全性,需对7000mm宽的马路进行700mm宽的切割,预埋φ100铁管,同时预埋其他溢流管、给水管等。
○2二期围墙部分先预埋线管和底盒,一期部分重要监测段也重新开槽埋管,二期围墙预埋管和一期重要监测段位置(见附图二)。
3.管线铺设详见附图二
四.产品介绍
1、AD2000主机
2路485巡检总线输入,距离可达2KM
可以连接UPS系统防止交流意外断电
内置232连接端口,无须另外增加模块
最大提供128个总线防区,扩展性强
丰富的扩展模块配合,功能完善
128条事件记录,方便查询
2、AD2005中文液晶显示键盘
方便易懂的全中文操作和显示界面,使用方便,大大避免误操作
每台主机最多支持4个键盘
键盘距离主机最远可大1.2KM
简单的编程方式
3、AD2011单地址输入
体积小巧,可以防在探测器内部
最多可扩展到128个防区
大大节省布线成本
DC10-28V宽电压探头取电,减少总线负担
4、电子地图:
考虑到今后厂区保安一般都是非专业的技术人员,在有警情发生的时候,为了保证及时有效的处理报警信息,就必须有更直观通俗的显示方式,如在监控室的墙上挂联动显示的园区防范电子地图,当系统报警或故障时,电子地图上的对应LED灯可以直观显示,方便人员在最短时间判断处理。
采用设备:
AD2024/32DV联动模块
24路/32路低电平输出
60度倾斜式接线端子,方便接线
不需编程,即插即用
AD2024/32RY联动模块
提供24/32路继电器输出
提供常开信号
无需编程,即插即用
配合2024/32DV使用
ADM2100模拟电子地图
12VDC供电,驱动LED显示
双色LED频闪电子地图ADM-2100
根据园区的平面分布图定制
5、AD2000周界报警管理软件
AD2000周界报警管理系统是与本公司
AD2000系列周界报警产品配套的上位计算机
管理软件。
AD2000周界报警管理系统提供了
对周界报警区域的设置及管理功能;通过计算
机的串行接口与系统报警主机相连,接收实时
报警信号;通过软件也可对报警主机及报警模
块进行参数设置、对系统进行编程、控制。
软
件为周界报警系统的使用提供有效手段,软件
具有良好的人机界面,操作直观、简单,方便
操作人员的使用。
AD2000周界报警管理系统的实时报警提
供给用户一个安全可靠的防护网。
6、日本ALEPH室外主动红外探测器:XA-030/060/080/100D
选用品牌为日本ALEPH的XA系列主动红外对射探测器,此品牌系列产品质量可靠,性能稳定,并长期
占领中国市场。
其主要特点为:
●
IP55外壳防护等级,全周橡胶封圈,具有超强防水、防虫、放尘性能,成功抵御“麦莎”级台风。
●
光束结构;首家采用水晶球镜和菲涅尔透镜子相结合,光学聚焦更强大; ●
配有LED 可视窗:设置后的动作确认更为迅捷。
独特的产品造型,与其它产品有鲜明的区别;
●
荧光材料制造的荧光色机体,在光线较差的地方也能调核校准; ●
不透光的全黑体壳设计,全新的杂光滤波功能; ●
内设微电脑智能CPU 芯片,独特的记忆存储功能;
◆ 产品名称:XA 系列调频双光束主动红外探测器 ◆ 品 牌:日本ALEPH ◆ 型 号:XA-031D/061D/081D ◆ 生 产 商:
*IP55外壳防护等级,全周橡胶封圈,具有超强防水、防虫、放尘性能,成功抵御“麦莎”级台风。
*光束结构;首家采用水晶球镜和菲涅尔透镜子相结合,光学聚焦更强大;
*配有LED 可视窗:设置后的动作确认更为迅捷。
独特的产品造型,与其它产品有鲜明的区别; *荧光材料制造的荧光色机体,在光线较差的地方也能调核校准; *不透光的全黑体壳设计,全新的杂光滤波功能; *内设微电脑智能CPU 芯片,独特的记忆存储功能; *特有四段数码变频,及声音校准提示。
室外四光束主动红外线警戒探测器
XA-101Q/201Q/251Q
室外 100M 200M 250M
1、特点:(日本研发最新技术产品)
☆精心设计的外壳能适应各种环境,有效防雨水,防虫。
☆全黑体壳设计,全新滤杂光功能;
☆室外条件检测功能
☆警报记忆功能
☆八频段调频
☆遮光响应时间可调;
☆四光束发射,接收,有效提高探测距离和精度。
☆水平调整180°(±90°),垂直10°(±5°)
☆荧黄色材料制造的机体。
在光线较弱的地方也能调核校准2、技术参数
五.产品对比分析(见其他报价单)。
