焊装的基本概念及基础介绍焊接是一种常见的金属连接方式，通过加热和熔化金属材料，使其相互结合。
焊装是在焊接的基础上，将多个焊接件进行组装和加工的过程。
本文将对焊装的基本概念及基础知识进行介绍。
一、焊装的基本概念焊装是将已焊接完成的零件或半成品，按照设计要求进行组装和加工的过程。
其目的是通过各种组装手段，使多个焊接件之间能够紧密连接，并满足特定的功能和使用要求。
焊装可以使焊接结构得到更大的发挥和应用，使产品具备更高的强度、刚度和稳定性。
二、焊装的主要形式焊装的主要形式包括以下几种：1. 点焊装：点焊装是利用焊接电流在焊件接触点上产生焊接热源，使接触点迅速达到熔化状态，并对接触点进行压合，形成焊点。
点焊装适用于一次连接较多的焊接件，能够提高焊接速度和效率。
2. 焊缝焊装：焊缝焊装是通过焊接电源提供的电流和热源，使焊件在焊缝部位产生熔化，将焊接件进行连接。
焊缝焊装适用于连接较大面积的焊接件，如板材、型材等。
3. 焊接件组合焊装：焊接件组合焊装是将多个焊接件组合在一起，通过焊接的方式进行连接。
这种焊装形式适用于焊接件之间需要形成固定位置关系的情况，如车身焊装、机器设备的组装等。
三、焊装的基础知识1. 焊装工艺：焊装工艺是指根据焊接件的材料、尺寸、形状和使用要求，确定焊接方法、焊接工艺参数和焊接顺序的过程。
焊装工艺的合理选择可以改善焊接质量，提高生产效率和产品性能。
2. 焊接设备：焊装过程中所需要的设备包括焊接机床、焊接电源、焊接工装和焊接辅助设备等。
这些设备可以根据不同的焊装要求进行选择，保证焊装的质量和效率。
3. 焊接材料：焊接过程中所使用的材料包括焊接电极、焊接填料、焊接辅助材料等。
这些材料的选择应根据焊接材料的性质、要求和焊接工艺的特点进行搭配和使用。
4. 焊接质量控制：焊装过程中，对焊接质量的控制是至关重要的。
焊接质量控制包括焊缝的外观质量、焊接强度和密封性等方面。
通过合理的焊接工艺和严格的质量控制，可以保证焊接质量的稳定性和可靠性。
焊装工艺培训资料
一、焊接基本知识1、何谓点焊焊接点焊是通过电极对要连接的材料加压，对此在短时间内供应大电流，通过此时的电阻发热使焊接局部融化结合。
在焊接部产生被称为焊点的融化部。
2、点焊的要素左右点焊强度的原因有很多，其中主要的有4个，这被称为点焊的四大条件。
A、焊接电流I：焊接时流经焊接回路的电流。
点焊时I一般在数万安培以上，焊接电流是影响焊接区吸热的主要因数:Q=I2Rt,在其它参数一定时I也应有一个合理数值。
I过小→吸热小→不能形成熔核或尺寸小；I过大→加热速度快会产生飞溅，使焊点质量降低。
B、焊接时间t:一般在数十周波以内，一周波=0.02秒，每一焊接循环中，自焊接电流接通到停止的持续时间。
焊接时间同时影响吸热和散热。
通常，在规定焊接时间内焊接区析出的热量除部分散失外，将逐渐积累用以加热焊接区，使熔核逐渐扩大到要求的尺寸。
焊接时间对熔核尺寸的影响与焊接电流的影响基本类似。
C、电极压力F:数千牛顿N，电极力影响接触电阻，即影响热源的强度和分布，同时影响电极散热的效果和焊接区的塑性变形，当其它参数不变时：1）电极压力过小由于焊接区金属的塑性变形范围及变形程度不足。
接触电阻增大，电流密度过大而引起加热过快，引起严重喷溅，使融核形状和尺寸发生变化。
2）电极压力大，使焊接区接触面积增大，总电阻和电流密度均减小，焊接区散热增大，熔核尺寸下降，严重时会出现未焊透缺陷。
3）一般情况下，增大电极压力同时适当增大焊接电流或焊接时间，维持焊接区加热程度，从而焊接强度不变。
D、电极工作面的形状及尺寸：常用电极头有圆锥分型和球面型、平电极。
电极管理对质量影响很大，所以在作业中要特别注意。
电极端面及电极体的结构形状、尺寸和冷却条件影响熔核几何尺寸和焊点强度。
电极材料冷却效果好，则散热快，电极端面的颜色则不变；冷却效果不好，则电极端面会先变蓝后变黑，火花变大。
电极前端径（D）越大，电流密度越小，焊点越小（这时焊点看起来好象焊的很大，实际上这只是表面烧焦而已，实际焊接部分很小）。

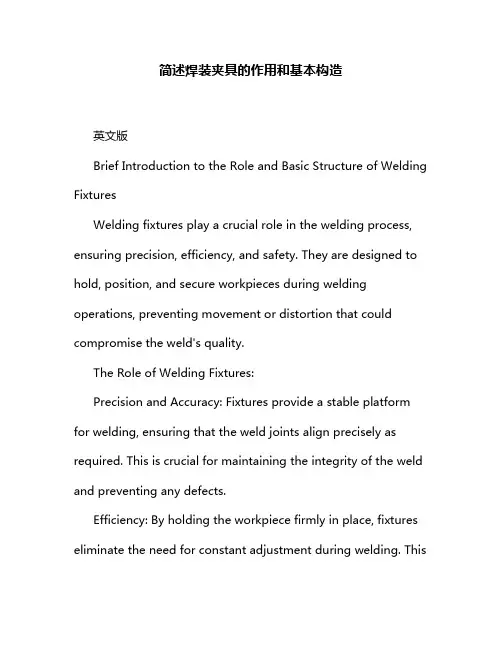

简述焊装夹具的作用和基本构造
简述焊装夹具的作用和基本构造英文版Brief Introduction to the Role and Basic Structure of Welding FixturesWelding fixtures play a crucial role in the welding process, ensuring precision, efficiency, and safety. They are designed to hold, position, and secure workpieces during welding operations, preventing movement or distortion that could compromise the weld's quality.The Role of Welding Fixtures:Precision and Accuracy: Fixtures provide a stable platform for welding, ensuring that the weld joints align precisely as required. This is crucial for maintaining the integrity of the weld and preventing any defects.Efficiency: By holding the workpiece firmly in place, fixtures eliminate the need for constant adjustment during welding. Thissignificantly improves the welding speed and overall productivity.Safety: Fixtures also contribute to worker safety. By stabilizing the workpiece, they reduce the risk of accidents caused by unsecured or unstable materials.Basic Structure of Welding Fixtures:Base Frame: The base frame is the foundation of the fixture, providing stability and support. It is usually made from sturdy materials like steel or cast iron.Clamping Devices: These devices are used to securely hold the workpiece in place. They can be mechanical, pneumatic, or hydraulic, depending on the specific requirements of the welding operation.Positioning Devices: These devices help align the workpiece accurately. They may include guides, stops, and locator pins to ensure precise positioning.Support Structures: These structures provide additional support to the workpiece, preventing it from sagging or warping during welding.In conclusion, welding fixtures are essential for ensuring precision, efficiency, and safety in welding operations. Understanding their role and basic structure is crucial for effective welding practices.中文版简述焊装夹具的作用和基本构造焊装夹具在焊接过程中起着至关重要的作用，它们确保了焊接的精确性、效率以及安全性。
焊装工艺及管理特征培训
要点二
趋势二
自动化生产线和机器人焊接的普及，可以实现连续化、高 效化的焊接生产，提高生产效率和降低成本。
环境友好型焊装工艺的需求
需求一
减少焊接过程中产生的有害气体和烟尘，降低对环境的 污染。
需求二
优化焊接工艺，减少能源消耗和资源浪费，实现绿色制 造。
焊装工艺的安全与健康问题
安全问题一
焊接过程中产生的弧光、飞溅等对操作者的眼睛和皮 肤造成伤害，需要采取有效的防护措施。
焊接设备
包括焊接电源、焊枪、送丝机等 ，设备的性能和稳定性对焊接质 量有直接影响。
焊接材料与选择
焊接材料
包括焊丝、焊条、填充材料等，选择 合适的焊接材料是保证焊接质量的关 键。
材料选择
需根据母材的材质、厚度、使用要求 等因素综合考虑，以达到最佳的焊接 效果。
焊接质量检测与控制
焊接质量检测
通过外观检查、无损检测、力学性能测试等方法对焊接质量 进行评估。
安全问题二
焊接设备的漏电、过载等安全隐患，需要定期检查和 维护设备。
感谢您的观看
THANKS
01
02
03
制定工艺流程图
根据产品特性和生产需求 ，制定详细的工艺流程图 ，明确各工序的顺序和衔 接关系。
优化工艺流程
定期评估现有工艺流程， 发现瓶颈和低效环节，通 过改进和优化提高生产效 率。
监控工艺流程执行
确保生产过程中各工序按 照规定的工艺流程进行， 及时纠正偏差，保证产品 质量。
工艺文件管理
质量控制
建立焊接质量管理体系，通过严格的过程控制和检验，确保 产品质量符合要求。
焊接工艺评定与标准化
焊接工艺评定
对焊接工艺的可行性、稳定性和可靠 性进行评估，确保工艺满足生产要求 。
汽车焊接工艺文件2-焊装PFMEA(专业课堂)
5
详细课资
FMEA分类
CFMEA——概念FMEA DFMEA——设计FMEA PFMEA——过程FMEA MFMEA——机器FMEA
6
详细课资
DFMEA与PFMEA区别
1、DFMEA 聚焦于零件的功能，而PFMEA 聚焦于制造步骤或过程； 2、PFMEA 假定产品的设计是符合设计意图的。由设计弱点引发的潜在失效模式 也可 以包含在PFMEA 中。 他们的影响及如何避免应覆盖在DFMEA 中。
制造/装配厂产生缺陷时便得出相应的定级结果。 装配厂产生缺陷时便得出相应的定级结果。最终顾客 度
最终顾客永远是首先考虑的。如果两种可能都 永远是首先考虑的。如果两种可能都存在的，采用两 级
存在的，采用两个严重度值中的较高者 。
个严重度值中的较高者 。（制造/装配后果）
别
（顾客的后果）
当潜在的失效模式在无警告的情况下影响到车 或可能在无警告的情况下对（机器或总成）操作员造 10 辆安全运行和/或涉及不符合政府法规的情况时， 成危害 严重度定级非常高
5）编制日期 填入编编制制日F期ME为A原FM始EA稿编的制日生效期日及期最，新比修关订键的日日期期早。，（此Q公日司期只不填原能始更稿改日期）
表头 6）核心小组 列出有权确定和/或执行任务的部门的名称和个人的姓名（建议 所有参加人员的姓名、部门、电话、地址等都应记录在一张分发表上。） 7）零件名称： 工位名称
当潜在的失效模式在有警告的情况下影响到车 或可能在有警告的情况下对（机器或总成）操作员造 9 辆安全运行和/或涉及不符合政府法规的情况时， 成危害 严重度定级非常高
车辆/项目不能工作（丧失基本功能）
焊装工艺知识培训
焊接是将零件的连接处加热熔化或者加压熔化，（用或不用填充材料）， 使连接处熔合为一体的制造工艺，焊接属于不可拆连接。 在焊装单元内焊接方法分为点焊、CO2气体保护焊，螺柱焊。点焊有悬挂 点焊和固定点焊。
产品技术工艺
• 4、电阻焊
• 电阻焊在车身制造中应用广泛，在总焊接量中占60%以上。焊件组合后， 通过电极施加压力，利用电流通过接头的接触面及邻近区域产生的电阻热 进行焊接的方法即为电阻焊。电阻焊方法主要有4种，即点焊，缝焊、凸焊、 对焊。 焊装单元内主要采用的电阻焊方法是点焊。
器工作是否正常、零组件装夹位置是否正确及焊缝搭接间隙。 • 6.2 工艺参数 • 二氧化碳气体保护焊的主要工艺参数有焊丝直径、焊接电流、焊接电
压、焊接速度、焊丝伸出长度、气体流量。 • 根据不同的材料成分、厚度等选择不同的规范参数。 • 二氧化碳焊采用细丝焊接，其电压范围一般在16-24 伏内选择。
电流
电极
工件
工件
原理图
电极
电流
熔核
• 5、电阻点焊工艺
• 5.1 焊接前必须穿戴好劳保用品。
• 5.2 焊接前检查
• 检查设备完好情况，焊机：水和气 水压不低于0.147Mpa ，气压不低于 0.300Mpa，检查焊钳上下电极是否对中，打开焊机电源开关，进行试压（不 焊接），检查电极端面是否平整（球形端面除外），否则锉修平整，锥度一 般为150度，电极直径为5—8mm。
• 第一，电极修磨时，要保证上下两个接触面对称，不能有偏差 大于0.5mm，要不然会导致焊接位置的错位，保证不了焊接质量。
• 第二，电极修磨时，上下接触面要平、不能有缝隙产生，要不 然会导致焊接时飞溅过大，压痕过深，保证不了焊接质量。
汽车焊装工艺知识点总结
汽车焊装工艺知识点总结一、焊接概述焊接是一种通过热量和/或压力将材料永久连接在一起的工艺。
在汽车制造中，焊接是一项重要的工艺，用于连接汽车各个部件，如车身、底盘、发动机等。
焊接工艺在汽车制造过程中起着至关重要的作用，因为它可以确保汽车组件的稳固连接，从而保证汽车的安全和可靠性。
二、焊接类型1. 点焊点焊是一种常用的汽车焊接方法，它使用电流和压力在两个金属表面之间形成一个小的焊点来连接两个部件。
点焊通常用于连接汽车车身和底盘等部件，以确保它们能够牢固地连接在一起。
2. 熔化焊熔化焊是一种将金属材料熔化并连接在一起的焊接方法，包括氩弧焊、保护气体焊和电弧焊等。
在汽车焊接中，熔化焊通常用于连接车身和其他部件，以确保汽车的结构牢固和耐用。
3. 焊接接头类型焊接接头通常分为角接头、对接头、搭接头和T型接头等。
在汽车焊接中，不同类型的接头会影响焊接质量和连接强度，因此需要根据要连接的部件选择合适的接头类型。
4. 焊接电流和电压在汽车焊接过程中，焊接电流和电压是非常重要的参数。
通过正确地调节电流和电压，可以确保焊接质量，避免出现焊缝质量不良、材料变形等问题。
三、焊接设备1. 焊接机焊接机是实现焊接过程中的重要设备，通常分为手工焊机和自动焊机两种类型。
手工焊机主要由焊接电源、焊接枪和控制系统等部件组成，适用于小型和中小型车身部件的点焊和熔化焊。
自动焊机通常是通过编程控制焊接过程，用于大型汽车部件的焊接。
2. 焊接工具焊接工艺中常用的工具包括焊接枪、电焊头、电极和焊丝等。
这些工具对焊接质量和效率有着重要的影响，因此在选择和使用时需要注意。
3. 焊接工装焊接工装是用于夹持焊件并辅助焊接的设备，包括夹具和夹具板等。
这些设备可以提高焊接效率和质量，并保证焊接件的准确度和一致性。
四、焊接工艺1. 焊接前准备在进行焊接之前，需要对焊接件进行清洁处理，消除表面氧化物和油污等，以确保焊接质量。
此外，还需要对焊接工件的准备和定位进行严格控制，保证焊接位置正确和稳定。
汽轿车焊装简介PPT课件
课程中老师详细讲解了焊装设备 与工具的使用和维护，让我对这
些设备有了更全面的认识。
学员B
我意识到焊装工艺参数对焊接质 量的重要性，今后在工作中我会 更加注重参数的调整和优化。
学员C
本次课程不仅提高了我的专业技能， 来自让我更加关注安全生产和环境保 护，我会将这些知识应用到实际工 作中。
未来发展趋势预测
注意事项
遵守安全操作规程，穿戴防护用品；保持工作场所清洁、整齐；定期检查和维 护设备；对于特殊材料或工艺要求，应进行专门的培训和操作指导。
质量检查标准和验收流程
质量检查标准
焊缝应平整、光滑，无裂纹、气孔、夹渣等缺陷；焊缝尺寸 应符合设计要求；对于重要焊缝，应进行无损检测（如X射线 或超声波检测）。
焊装工艺参数与质量控制
安全生产与环境保护
阐述了焊装工艺参数的选择原则，以及如 何通过合理设置参数来保证焊接质量和提 高生产效率。
强调了焊装作业中的安全生产要求和环境保 护措施，确保学员具备安全意识和环保意识 。
学员心得体会分享
学员A
通过本次课程，我深入了解了汽轿 车焊装工艺的基本知识和操作技能，
对今后的工作有很大的帮助。
母材在焊接前应进行预处理， 包括去除油污、锈迹、氧化皮 等杂质，以及进行必要的坡口 加工。
预处理的方法和要求应根据母 材的种类、厚度和焊接工艺而 定，以确保焊接接头的质量和 稳定性。
对于重要的焊接结构，应对母 材进行严格的检查和测试，以 确保其符合相关标准和要求。
防止材料浪费和环境污染措施
在焊接过程中，应采取有效措施防止 材料浪费，如合理控制焊接参数、减 少加余量等。
和追溯。
03 焊装材料选用与准备
焊丝、焊条等耗材选择依据
焊装车间基础知识
焊装车间基础知识编辑整理：尊敬的读者朋友们：这里是精品文档编辑中心，本文档内容是由我和我的同事精心编辑整理后发布的，发布之前我们对文中内容进行仔细校对，但是难免会有疏漏的地方，但是任然希望（焊装车间基础知识）的内容能够给您的工作和学习带来便利。
同时也真诚的希望收到您的建议和反馈，这将是我们进步的源泉，前进的动力。
本文可编辑可修改，如果觉得对您有帮助请收藏以便随时查阅，最后祝您生活愉快业绩进步，以下为焊装车间基础知识的全部内容。
焊装车间基础知识l、汽车是由发动机、底盘、车身、及电气设备四大部分组成。
2、卡车厂焊装工艺开始于1955年，焊装工艺至今以点焊、弧焊工艺为主，辅以涂胶工艺.3、点焊机器人一般由三个相互关联的部分组成,分别是机械手、、控制系统、和示教系统。
4、工频交流点焊在点焊中应用最广,其中主要规范参数有焊接电流、焊接时间、电极压力及电极头端面尺寸.5、焊接强度检验可通过试片剥离试验或用扁铲对焊接工件进行剔试抽验。
6、电焊点焊压痕深度不仅影响接头强度,而且影响外观质量，所以一般压痕深度不应超过板后厚的15％．20％。
7、焊枪发生回火的主要原因是混合气体的流速小于燃烧速度。
’8、解放新基地的年设计产能为12万辆。
9、乙炔瓶不得靠近电源、热源和火源，与明火距离一般不小于5米。
lO、配电箱l米以内不得存放产品及杂物。
11、焊接质量是外观质量，强度质量和装配质量的总和。
12、车身焊接中，螺母的焊接工艺方式主要采用凸焊.13点焊过程中常见的焊接缺陷有：焊点凹陷过深、焊核偏向一侧、飞溅内／外毛刺、裂纹、电极与焊件黏附、未焊透等.14、点焊过程中产生飞溅的因素有：焊接压力、焊接电流、操作者的操作手法、电极“错牙”、零件间的装配间隙等。
15、点焊机主要有：机体、控制箱、焊接辅具、加压机、冷却水路几部分构成.16、点焊焊接工艺中，焊点强度主要由电流决定.17、焊件表面常见的不利于点焊的缺陷有：油污、锈蚀、杂质、氧化皮等.18、常见的焊点质量检验方法有：外观判断和段开及钻孔检验。
焊接基础知识及常见缺陷培训54页
2 焊装设备
27
2 焊装设备
2.3 点焊机器人 机器人系统由以下部分组成： 机器人、连接线缆、机器人控制系统、手持式编程器 、附 加轴（库卡线性滑轨）、定位设备（可选）、软件、附件 ；
在机器人系统中定义了下列坐标系 ： world坐标系 机器人坐标系 工具坐标系 基本坐标系
28
2 焊装设备
3
2 焊接的分类
2.2.2 压焊常见的有点焊和凸焊； 2.3 钎焊 2.3.1 钎焊是使用比工件熔点低的金属材料作钎料，将工件 和钎料加热到高于钎料熔点、低于工件熔点的温度，利用 液态钎料润湿工件，填充接口间隙并与工件实现原子间的 相互扩散，从而实现焊接的方法。 2.3.2 钎焊常见的有火焰铜钎焊和激光钎焊
搭接、街头不要求气密、厚度小于3mm的冲压、扎制的薄板构 件。这种方法广泛用于汽车驾驶室、金属车厢复板、家具等低 碳钢产品的焊接。
3.2 一个完整的点焊形成过程包括预压程序，焊接程序，维持 程序，休止程序。在预压阶段没有电流通过，只对母材金属施 加压力。在焊接程序和维持程序中，压力处于一定的数值下， 通过电流，产生热量熔化母材金属，从而形成熔核。在休止程 序中，停止通电，压力也在逐渐减小。
2.4涂胶机： 涂胶机的作用是将桶装密封胶输送到每个用胶点。它
工作原理是通过两个气缸的推力，使压盘将桶内密封胶强 行挤入预定管道里，完成输送过程。 2.5、打号机：
打号机是给白车身打印车身号专用设备，它是利用气 缸的冲击力与压力带动数模使数字打印于车身，并且能够 自动记数。
12
3 点焊
3.3 点焊基本循环作用
Fw
I
Fw
I Fw
Fw
Fw 预压程序
Fw 焊接程序
Fw 维持程序
焊装知识交流
一、焊接基本概念
（三）焊钳型号字母数字表示的意义 焊钳1FSX30-4515的表示意义是： 1FS表示焊钳生产厂家；X表示焊钳型号；30表示预定电 极压力为300kg（或约3000N）；45表示焊钳的空间长 度为450mm；15表示焊钳的空间高度为150mm。 （四）各焊接方法用英文字母表示方法 焊接工艺中，手动悬挂式点焊用 PSW 表示、凸焊用PW 表示、CO2气保护用 OSW 表示、机器人点焊用 RSW 表示、自动焊机点焊 APSW 表示。
三、点焊工艺
尤其是在焊件之间的接触面处，首先熔化，形成 熔化核心。电极与焊件之间的接触电阻也产生热 量，但大部分被水冷的铜合金电极带走，于是电 极与焊件之间接触之间接触处的温度远比焊件之 间接触处为低。正常情况下是达不到熔化温度。 在圆柱体周围的金属因电流密度小，温度不高，
其中靠近熔化核心的金属温度较高，达到塑性状
速达电动车焊装知识交流会
相互学习 共同提高
欢迎参加参加焊装工艺 知识培训的同事！
因为有你们才有速 达电动汽车的美好 明天。
焊装工艺培训内容
一、 二、 三、 四、 五、 六、 七、 八、 焊接基本概念 电阻焊工艺参数 点焊工艺 凸焊工艺 CO2保护焊焊接工艺 螺柱焊接工艺 电极帽修模 常用焊接胶类
（一）概述 凸焊是在一焊件的接合面上预先加工出一个或多个凸起点 ,使其与另一焊件表面相接触、加压，并通电加热，凸起点 压溃后，使这些接触点形成焊点的电阻焊方法。它可以代 替点焊将小零件互相焊接或将小零件焊接到大件上。 （二）凸焊点的形成过程 凸焊是在点焊的基础上发展起来的，凸焊点的形成机理与 点焊基本相似，是点焊的一种变型。 （三）凸焊的优点
六、 螺柱焊接工艺
（一）概述 将金属螺柱或其他类似的紧固件焊于工件上的方法统称螺柱焊。 （二）电弧螺柱焊焊接过程 （1）预压阶段：施加预压力使焊枪内弹簧压缩，螺柱端面紧贴工 件表面。 （2）引弧阶段：螺柱提升，引燃电弧，清洁焊接区镀层及油污。 （3）熔化焊接阶段：在引弧阶段末期，通以更强的焊接电流，熔 化螺柱端头和焊接区。 （4）螺柱下沉阶段：在焊接电弧按预定时间熄灭之前，电磁线圈 去磁，弹簧推动螺柱端头栽入熔合区。 （5）冷却阶段：熔池冷却，焊接完成。
焊装工艺知识概述共56页文档
