齿轮齿条计算
齿轮齿条传动计算和选型
齿轮齿条传动计算和选型齿轮齿条传动是机械传动的常见形式，应用广泛。
齿轮齿条传动的主要作用是传递转动力和扭矩，常用于齿轮箱、机床、升降机以及机器人等设备中。
本文将介绍齿轮和齿条的计算和选型。
一、齿轮的计算和选型1. 齿轮的基本参数齿轮的基本参数有模数、齿数、齿宽、齿廓等。
其中，模数是指公称齿高与齿数之比，也是测量齿轮大小的重要指标。
齿数的选择要考虑传动比、力度、传动效率等因素。
齿宽是指齿轮上齿的宽度，应根据传动功率和齿轮轴向长度决定。
齿廓是齿的截面形状，常见的有直齿、斜齿、渐开线齿等。
2. 齿轮的承载能力计算齿轮的承载能力是指齿轮能够承受的最大转矩。
计算齿轮承载能力时，需要考虑齿轮材料、模数、齿数、齿宽、齿廓等因素。
一般来说，齿轮的承载能力应该大于传动所需的扭矩，以保证传动的可靠性和安全性。
3. 齿轮的选型在进行齿轮选型时，应根据传动比、功率、齿轮材料、工作环境等因素进行综合考虑。
一般来说，传动比较大时，应选用斜齿轮；传动功率较大时，应选用韧性好、强度高的材料制作齿轮；在高温、潮湿等恶劣环境下，应选用耐腐蚀的齿轮材料。
二、齿条的计算和选型1. 齿条的基本参数齿条的基本参数有模数、齿数、齿高、齿距等。
齿条的模数应与齿轮相配合，齿数应根据所传动的齿轮数确定。
齿高是指齿条齿与齿沟之间的垂直距离，齿距是指齿条两相邻齿的中心距离，齿高和齿距的大小比决定了齿条的传动精度。
2. 齿条的承载能力计算齿条的承载能力应考虑齿条材料、模数、齿数、齿高、齿距、传动功率等因素。
一般来说，齿条的承载能力应不小于传动所需的扭矩，以保证传动的可靠性和安全性。
3. 齿条的选型齿条的选型应根据传动比、齿条材料、功率、工作环境等因素进行综合考虑。
一般来说，选用韧性好、强度高、耐磨损、耐腐蚀的材料制作齿条，以保证齿条的使用寿命和可靠性。
同时，应根据传动功率和齿条长度确定齿条的截面形状和尺寸。
在选用齿条时，还应注意与传动齿轮的配合，确保传动精度。
齿轮齿条的传动计算[高效]
![齿轮齿条的传动计算[高效]](https://img.taocdn.com/s3/m/3f6e299382d049649b6648d7c1c708a1284a0ac7.png)
齿轮齿条的传动计算齿轮与齿条传动特点齿轮作回转运动，齿条作直线运动，齿条可以看作一个齿数无穷多的齿轮的一部分，这时齿轮的各圆均变为直线，作为齿廓曲线的渐开线也变为直线。
齿条直线的速度v 与齿轮分度圆直径d 、转速n 之间的关系为v=(/)60dn mm s π式中 d ——齿轮分度圆直径，mm ；n ——齿轮转速，min r 。
其啮合线12N N 与齿轮的基圆相切1N ，由于齿条的基圆为无穷大，所以啮合线与齿条基圆的切点2N 在无穷远处。
齿轮与齿条啮合时，不论是否标准安装（齿轮与齿条标准安装即为齿轮的分度圆与齿条的分度圆相切），其啮合角'α恒等于齿轮分度圆压力角α，也等于齿条的齿形角；齿轮的节圆也恒与分度圆重合。
只是在非标准安装时，齿条的节线与分度线不再重合。
齿轮与齿条正确啮合条件是基圆齿距相等，齿条的基圆齿距是其两相邻齿廓同侧直线的垂直距离，即cos cos b P P m απα==。
齿轮与齿条的实际啮合线为12B B ，即齿条顶线及齿轮齿顶圆与啮合线12N N 的交点2B 及1B 之间的长度。
齿轮齿条传动的几何尺寸计算 齿轮与齿条传动的尺寸计算见表齿条的主要特点：（1）由于齿条齿廓为直线，所以齿廓上各点具有相同的压力角，且等于齿廓的倾斜角，此角称为齿形角，标准值为20°。
（2）与齿顶线平行的任一条直线上具有相同的齿距和模数。
（3）与齿顶线平行且齿厚等于齿槽宽的直线称为分度线（中线），它是计算齿条尺寸的基准线。
齿轮的模数为1,齿数为11则，分度圆直径 d=m*z=11mm 周长：34.54mm齿条的速度：20*34.54*0.001/60=0.69m/s扭矩45kgf.cm转换单位为 45*9.8*0.01=4.41Nm齿条推力4.41/（11*0.001）=400.9N 齿条受到的力=T/r（齿轮半径）不知道是否对?。
齿轮齿条设计计算公式
齿轮齿条设计计算公式齿轮和齿条是机械传动中常见的元件，用于传递动力和转速。
齿轮齿条的设计计算是设计师在进行齿轮齿条设计时所必须掌握的知识。
本文将介绍齿轮齿条设计计算的一些基本公式和原理。
一、齿轮设计计算公式1. 齿数计算公式齿数是齿轮设计中最基本的参数之一，可以通过以下公式计算：N = (π * D) / m其中，N为齿数，D为齿轮直径，m为模数。
2. 齿轮间距计算公式齿轮间距是指两个相邻齿轮之间的中心距离，可以通过以下公式计算：P = (N1 + N2) / 2 * m其中，P为齿轮间距，N1和N2分别为两个相邻齿轮的齿数，m为模数。
3. 齿轮传动比计算公式齿轮传动比是指两个相邻齿轮的转速之比，可以通过以下公式计算：i = N2 / N1其中，i为传动比，N1和N2分别为两个相邻齿轮的齿数。
4. 齿轮模数计算公式齿轮模数是指齿轮齿数和齿轮直径之间的比值，可以通过以下公式计算：m = D / N其中，m为模数，D为齿轮直径，N为齿数。
二、齿条设计计算公式1. 齿条模数计算公式齿条模数是指齿条齿数和齿条长度之间的比值，可以通过以下公式计算：m = L / N其中，m为模数，L为齿条长度，N为齿数。
2. 齿条传动比计算公式齿条传动比是指齿条的移动距离与齿轮转动角度之间的比值，可以通过以下公式计算：i = L / (π * D)其中，i为传动比，L为齿条的移动距离，D为齿轮的直径。
3. 齿条齿数计算公式齿条齿数是指齿条上的齿数，可以通过以下公式计算：N = L / m其中，N为齿数，L为齿条长度，m为模数。
三、齿轮齿条设计计算实例假设有一对齿轮，其中一个齿轮的齿数为20，直径为40mm，另一个齿轮的齿数为40，直径为80mm，模数为2mm。
我们可以通过上述公式进行计算。
根据齿数计算公式，可得第一个齿轮的齿数为20，第二个齿轮的齿数为40。
根据齿轮间距计算公式，可得齿轮间距为(20+40)/2*2=60mm。
齿轮计算公式及齿轮齿条与滚珠丝杠,皮带轮的对比
标准齿轮模数齿数计算公式找对应表太不现实了！告诉你一简单的：齿轮的直径计算方法：齿顶圆直径=（齿数+2）*模数分度圆直径=齿数*模数齿根圆直径=齿顶圆直径-(4.5×模数)比如：M432齿34*3.5齿顶圆直径=（32+2）*4=136mm分度圆直径=32*4=128mm齿根圆直径=136-4.5*4=118mm7M12齿中心距D=（分度圆直径1+分度圆直径2）/2就是（12+2）*7=98mm这种计算方法针对所有的模数齿轮（不包括变位齿轮）。
模数表示齿轮牙的大小。
齿轮模数=分度圆直径÷齿数=齿轮外径÷（齿数-2）齿轮模数是有国家标准的（GB1357-78）模数标准系列（优先选用）1、1.25、1.5、2、2.5、3、4、5、6、8、10、12、14、16、20、25、32、40、50模数标准系列（可以选用）1.75，2.25，2.75，3.5，4.5，5.5，7，9，14，18，22，28，36，45模数标准系列（尽可能不用）3.25，3.75，6.5，11，30上面数值以外为非标准齿轮，不要采用！塑胶齿轮注塑后要不要入水除应力精确测定斜齿轮螺旋角的新方法CircularPitch（CP）周节齿轮分度圆直径d的大小可以用模数(m)、径节(DP)或周节(CP)与齿数(z)表示径节P(DP)是指按齿轮分度圆直径(以英寸计算)每英寸上所占有的齿数而言径节与模数有这样的关系:m=25.4/DPCP1/8模=25.4/DP8=3.1753.175/3.1416(π)=1.0106模1)什么是「模数」？模数表示轮齿的大小。
R模数是分度圆齿距与圆周率（π）之比,单位为毫米(mm)。
除模数外,表示轮齿大小的还有ＣＰ（周节：Circularpitch）与ＤＰ（径节：Diametralpitch）。
【参考】齿距是相邻两齿上相当点间的分度圆弧长。
2)什么是「分度圆直径」？分度圆直径是齿轮的基准直径。
齿轮齿条选型计算

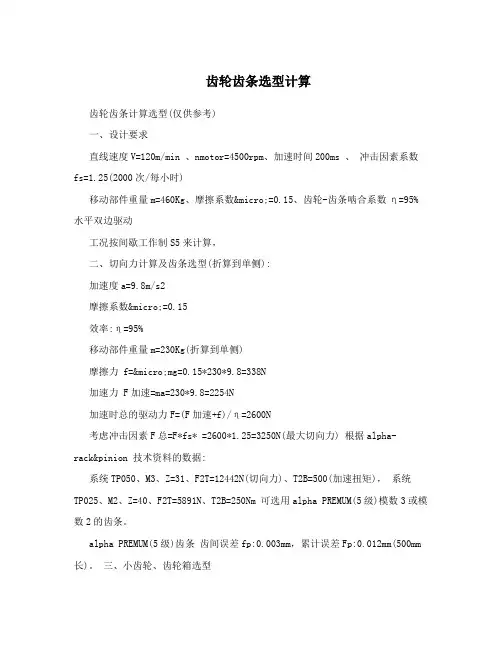

齿轮齿条选型计算齿轮齿条计算选型(仅供参考)一、设计要求直线速度V=120m/min 、nmotor=4500rpm、加速时间200ms 、冲击因素系数fs=1.25(2000次/每小时)移动部件重量m=460Kg、摩擦系数µ=0.15、齿轮-齿条啮合系数η=95% 水平双边驱动工况按间歇工作制S5来计算，二、切向力计算及齿条选型(折算到单侧):加速度a=9.8m/s2摩擦系数µ=0.15效率:η=95%移动部件重量m=230Kg(折算到单侧)摩擦力 f=µmg=0.15*230*9.8=338N加速力 F加速=ma=230*9.8=2254N加速时总的驱动力F=(F加速+f)/η=2600N考虑冲击因素F总=F*fs* =2600*1.25=3250N(最大切向力) 根据alpha-rack&pinion 技术资料的数据:系统TP050、M3、Z=31、F2T=12442N(切向力)、T2B=500(加速扭矩)，系统TP025、M2、Z=40、F2T=5891N、T2B=250Nm 可选用alpha PREMUM(5级)模数3或模数2的齿条。
alpha PREMUM(5级)齿条齿间误差fp:0.003mm，累计误差Fp:0.012mm(500mm 长)。
三、小齿轮、齿轮箱选型1、小齿轮根据alpha-rack&pinion技术资料的数据选小齿轮为 M3、Z=31个齿，节圆半径R=49.35mm 选小齿轮为 M2、Z=40个齿，节圆半径R=42.45mm 2、齿轮箱a、 M3、Z=31个齿，节圆半径R=49.35mm折算到齿轮箱的最大输出扭矩T=F总*R=3250*49.35/1000=160Nm (加速力矩)b、 M2、Z=40个齿，节圆半径R=42.45mm折算到齿轮箱的最大输出扭矩T=F总*R=3250*42.45/1000=138Nm (加速力矩根据 alpha-rack&pinion 技术资料的数据M3、Z=31，T2B=500Nm (实际为T=160Nm)M2、Z=40，T2B=250Nm (实际为T=138Nm)3、速比电机的转速nmotor=4500rpm，直线速度V=120m/min，a、 M3、Z=31个齿，节圆半径R=49.35mm减速箱转速n2 =V/(2R*3.14 /1000 )=120/(2*49.35*3.14/1000)=387速比 I=nmotor/n2 = 4500/387=11，取I=10{I=10,R=49.35mm,n1=4500rpm ,V=(4500/10)*2*49.35*3.14/1000=139.5m/min}b、 M2、Z=40个齿，节圆半径R=42.45mm减速箱转速n2 =V/(2R*3.14 /1000 )=120/(2*42.45*3.14/1000)=450速比 I=nmotor/n2 = 4500/450=10{I=10,R=42.45mm,n1=4500rpm ,V=(4500/10)*2*42.45*3.14/1000= 128m/min}4、齿轮箱背隙与小齿轮-齿条间隙对传动系统定位精度的影响a、 M3、Z=31个齿，节圆半径R=49.35mm齿轮箱背隙/定位精度 =2R*3.14/360/60=2*49.35/360/60=0.014mm/arcminb、 M2、Z=40个齿，节圆半径R=42.45mm齿轮箱背隙引起的误差 =2R*3.14/360/60=2*42.45*3.14/360/60=0.012mm/arcmin c、小齿轮-齿条间隙小齿轮-齿条间隙调整为0.01mm+齿条齿间误差，0.01mm+0.003mm=0.013mm齿条累计误差可通过校准仪消除d、传动系统定位精度1、M3、Z=31个齿，节圆半径R=49.35mm(齿轮箱背隙引起的误差)+(小齿轮-齿条间隙)=0.014mm/arcmin*jt(背隙)+(0.01mm+0.003mm)=0.014mm+(0.01mm+0.003mm)( 齿轮箱背隙1弧分)=0.027mm( 齿轮箱背隙1弧分)2、M2、Z=40个齿，节圆半径R=42.45mm(齿轮箱背隙引起的误差)+(小齿轮-齿条间隙)=0.012mm/arcmin*jt(背隙)+(0.01mm+0.003mm)=0.012mm+(0.01mm+0.003mm)( 齿轮箱背隙1弧分)=0.025mm( 齿轮箱背隙1弧分四、结论1、 M3、Z=31个齿，节圆半径R=49.35mm、齿轮箱TP050S /I=10V=140m/min，加速度5GG=(F2T*η/fs-µmg)/m/9.8=(12442*0.95/1.25-0.15*175*9.8)/9.8=5 定位精度小于0.03mm2、 M2、Z=40个齿，节圆半径R=42.45mm、齿轮箱TP025S/ I=10V=128m/min加速度2.5GG=(F2T*η/fs-µmg)/m/9.8=(5891*0.95/1.25-0.15*175*9.8)/9.8=2.5 定位精度小于0.03mm。
齿轮齿条计算公式
齿轮齿条计算公式
齿轮齿条计算公式是用于计算齿轮和齿条的一组公式。
齿轮齿条计算公式是由英国的科学家格林沃尔德（Greenwood）所提出的，早在1850年前后便有了初步的研究与探讨。
根据格林沃尔德（Greenwood）提出的齿轮齿条计算公式：
1、齿轮齿形参数：。
齿宽 b =（m/z）cosα 。
齿厚 h=（m/z）sinα 。
2、齿轮齿根半径：
齿根半径r=(mη/πz)cosα。
3、压力角：
压力角α=tan-1(βm/n)。
4、发动机中切面积：
S=mπz/n；
5、齿轮应力：
F=Fc/2；
6、轴形弹性模量：
G=E/2；
7、轴和齿圈弹性模量：
Gk=Ek/(1-Ek^2/G^2)；
8、转动惯量：
Jk=mπ^2/2；
9、齿圈直径：
Dk=d+(z/ln2)；
10、发动机中齿圈弹性模量：
Ek=E/2；
根据上述齿轮齿条计算公式，可以计算出齿轮和齿条的相关参数，从而为设计者提供更为准确的设计参数。
齿轮齿条传动过程中是怎么计算的
齿轮齿条传动过程中是怎么计算的齿轮齿条传动是一种常见的机械传动方式，广泛应用于各种机械装置中。
它通过齿轮齿条的啮合形成传动，将驱动力传递给被传动部分。
在设计和计算齿轮齿条传动时，需要考虑一系列参数和因素，包括齿轮模数、齿数、啮合角、压力角等。
本文将介绍齿轮齿条传动的计算方法和相关参数。
首先需要了解的是一些基本概念和术语：1. 齿轮模数（Module）：齿轮模数是指齿轮齿条传动中齿轮齿数与其分度圆直径的比值。
通常用符号m表示。
模数是确定齿轮尺寸和传动比的重要参数。
2. 齿数（Number of teeth）：齿数是指齿轮上齿的数量。
齿数通常用符号z表示。
3. 锥角（Pressure angle）：指齿轮齿条传动中齿轮齿面上法线与切线之间的夹角。
通常用符号α表示。
4. 圆周速度（Peripheral velocity）：指齿轮齿条传动中两个啮合齿轮分度圆上点的速度。
圆周速度是计算齿轮传动时的重要参数。
5. 啮合角（Pressure angle）：指两个啮合齿轮轴线的夹角。
通常用符号β表示。
1.齿轮模数的选择：根据传动比和工作条件选择合适的齿轮模数。
一般来说，齿轮模数越大，齿轮尺寸越大，传动能力越强。
2.齿轮齿数的确定：根据传动比和齿轮模数计算齿轮齿数。
一般情况下，齿数为整数。
3.齿轮副的选择：根据工作条件和传动要求选择合适的齿轮副类型，如直齿轮副、斜齿轮副、锥齿轮副等。
不同类型的齿轮副具有不同的应用特点和适用范围。
4.齿轮啮合角和压力角的计算：根据齿轮模数、齿数和齿轮副类型计算齿轮的啮合角和压力角。
这两个参数影响着齿轮传动的平稳性和传动效率。
5.齿轮啮合的计算：根据齿轮齿数、模数、啮合角等参数计算齿轮的几何尺寸，包括齿高、齿根径等。
6.齿轮传动的力学计算：根据预定的传动功率、转速和工作条件计算齿轮的传动力学参数，如转矩、齿轮强度等。
7.齿轮传动的动力学计算：根据齿轮的几何参数和运动条件进行动力学计算，包括速度、加速度、振动等。
齿轮齿条移动距离计算公式
齿轮齿条移动距离计算公式
齿轮齿条移动距离计算公式是机械领域中常用的公式之一。
它可以帮助我们计算齿轮齿条在运动过程中的移动距离，从而确定机械装置的运动状态。
齿轮齿条移动距离计算公式为：
S = π * d * N
其中，S表示齿轮齿条的移动距离，d表示齿轮的直径，N表示齿轮转动的圈数。
在实际应用中，我们可以根据不同的情况选择合适的单位来表示移动距离和齿轮直径，比如厘米、毫米、英寸等。
需要注意的是，在使用齿轮齿条移动距离计算公式时，我们还需要考虑齿轮齿条之间的传动比例。
如果齿轮与齿条的传动比例不同，则需要根据实际情况进行调整计算。
除了齿轮齿条移动距离计算公式外，机械领域中还有许多其他常用的公式，比如速度公式、力学公式等，它们都是机械设计和制造中不可或缺的工具。
- 1 -。
齿轮齿条传动设计计算完整版
齿轮齿条传动设计计算完整版齿轮齿条传动设计计算 Document serial number【NL89WT-NY98YT-NC8CB-NNUUT-NUT108】1.选定齿轮类型、精度等级、材料级齿数1）选⽤直齿圆柱齿轮齿条传动。
2）速度不⾼，故选⽤7级精度（GB10095-88）。
3）材料选择。
由表10-1选择⼩齿轮材料为40Cr(调质)，硬度为280HBS，齿条材料为45钢（调质）硬度为240HBS。
4）选⼩齿轮齿数Z1=24，⼤齿轮齿数Z2=∞。
2.按齿⾯接触强度设计由设计计算公式进⾏计算，即d1t≥2.32√K t T1φdu+1u(Z E[σH])23(1)确定公式内的各计算数值1）试选载荷系数K t=。
2）计算⼩齿轮传递的转矩。
（预设齿轮模数m=8mm,直径d=160mm）T1=95.5×105P1n1=95.5×105×0.24247.96=2.908×105N?mm3) 由表10-7选齿宽系数φd=0.5。
4）由表10-6查得材料的弹性影响系数Z E=189.8MPa12。
5）由图10-21d按齿⾯硬度查得⼩齿轮的接触疲劳强度极限σHlim1=600MPa;齿条的接触疲劳强度极限σHlim2=550MPa。
6）由式10-13计算应⼒循环次数。
N1=60n1jL h=60×7.96×1×(2×0.08×200×4)=6.113×1047)由图10-19取接触疲劳寿命系数K HN1=1.7。
8）计算接触疲劳许⽤应⼒。
取失效概率为1%，安全系数S=1，由式（10-12）得[σH]1=K HN1σHlim1S=1.7×600MPa=1020MPa(2)计算1）试算⼩齿轮分度圆直径d t1,代⼊[σH]1。
d 1t ≥2.32√K t T 1φd u +1u (Z E [σH ])23=2.32√1.3×2.908×1050.5∞+1∞ (189.81020)23=68.89mm2）计算圆周速度v 。
齿轮齿条的传动计算（精选.）
齿轮齿条的传动计算（精选.）齿轮齿条的传动计算齿轮与齿条传动特点齿轮作回转运动，齿条作直线运动，齿条可以看作⼀个齿数⽆穷多的齿轮的⼀部分，这时齿轮的各圆均变为直线，作为齿廓曲线的渐开线也变为直线。
齿条直线的速度v 与齿轮分度圆直径d 、转速n 之间的关系为v=(/)60dn mm s π式中 d ——齿轮分度圆直径，mm ； n ——齿轮转速，min r 。
其啮合线12N N 与齿轮的基圆相切1N ，由于齿条的基圆为⽆穷⼤，所以啮合线与齿条基圆的切点2N 在⽆穷远处。
齿轮与齿条啮合时，不论是否标准安装（齿轮与齿条标准安装即为齿轮的分度圆与齿条的分度圆相切），其啮合⾓'α恒等于齿轮分度圆压⼒⾓α，也等于齿条的齿形⾓；齿轮的节圆也恒与分度圆重合。
只是在⾮标准安装时，齿条的节线与分度线不再重合。
齿轮与齿条正确啮合条件是基圆齿距相等，齿条的基圆齿距是其两相邻齿廓同侧直线的垂直距离，即cos cos b P P mαπα==。
齿轮与齿条的实际啮合线为12B B ，即齿条顶线及齿轮齿顶圆与啮合线12N N 的交点2B 及1B 之间的长度。
齿轮齿条传动的⼏何尺⼨计算齿轮与齿条传动的尺⼨计算见表项⽬名称计算公式及代号转90?齿轮齿条数值转180?齿轮齿条数值齿轮齿数 1z 48 32 模数m2mm2mm齿条的主要特点：（1）由于齿条齿廓为直线，所以齿廓上各点具有相同的压⼒⾓，且等于齿廓的倾斜⾓，此⾓称为齿形⾓，标准值为20°。
（2）与齿顶线平⾏的任⼀条直线上具有相同的齿距和模数。
（3）与齿顶线平⾏且齿厚等于齿槽宽的直线称为分度线（中线），它是计算齿条尺⼨的基准线。
齿轮的模数为1,齿数为11则，分度圆直径 d=m*z=11mm 周长：34.54mm 齿条的速度：20*34.54*0.001/60=0.69m/s扭矩45kgf.cm转换单位为 45*9.8*0.01=4.41Nm齿条推⼒4.41/（11*0.001）=400.9N齿条受到的⼒=T/r（齿轮半径）不知道是否对?最新⽂件仅供参考已改成word⽂本。
机床齿轮齿条计算
机床齿轮齿条计算齿轮和齿条是机床中常见的传动装置，其计算对于机床的设计和运行至关重要。
本文将介绍齿轮和齿条的基本概念、计算公式以及应用注意事项。
一、齿轮的基本概念和计算方法齿轮是一种圆盘状的零件，其表面上有一定数量的齿，用于传递运动和力量。
在机床中，齿轮常用于传递转动运动和转矩，实现不同轴线之间的速度和力量转换。
1. 齿轮的常用参数在齿轮计算中，常用的参数包括模数、齿数、压力角和齿宽等。
模数是齿轮齿数和分度圆直径的比值，用m表示。
齿数是指齿轮上的齿的数量，用z表示。
压力角是齿轮齿面与切向的夹角，用α表示。
齿宽是齿轮上齿的宽度，用b表示。
2. 齿轮的计算公式齿轮的计算涉及到齿数、模数、压力角等参数，常用的计算公式有以下几个：（1）分度圆直径的计算公式：d = m * z（2）齿轮轮齿高度的计算公式：h = 2 * m（3）齿轮模数的计算公式：m = d / z（4）齿轮齿顶高度的计算公式：h_a = 1.25 * m通过这些公式，可以根据齿数、模数和压力角等参数，计算出齿轮的各项尺寸参数。
二、齿条的基本概念和计算方法齿条是一种平直的条状零件，其表面上有一定数量的齿。
齿条通常与齿轮配合使用，用于将旋转运动转化为直线运动，或者将直线运动转化为旋转运动。
1. 齿条的常用参数在齿条计算中，常用的参数包括模数、齿数、压力角和齿高等。
模数是齿条齿数和模数的比值，用m表示。
齿数是指齿条上的齿的数量，用z表示。
压力角是齿条齿面与切向的夹角，用α表示。
齿高是齿条上齿的高度，用h表示。
2. 齿条的计算公式齿条的计算也涉及到齿数、模数、压力角等参数，常用的计算公式有以下几个：（1）齿条模数的计算公式：m = p / π（2）齿条齿距的计算公式：p = π * m（3）齿条齿高的计算公式：h = 2 * m通过这些公式，可以根据齿数、模数和压力角等参数，计算出齿条的各项尺寸参数。
三、齿轮和齿条的应用注意事项在机床的设计和使用中，应注意以下几点：1. 齿轮和齿条的配合精度要求高，应注意其加工和安装的精度控制。
齿轮齿条传动设计计算
齿轮齿条传动设计计算1.选用直齿圆柱齿轮齿条传动，精度等级为7级（GB-88），小齿轮材料为40Cr（调质）硬度为280HBS，齿条材料为XXX（调质）硬度为240HBS，小齿轮齿数为24，大齿轮齿数为无穷大。
2.按照齿面接触强度进行设计，通过设计计算公式计算得到齿轮传递的转矩为2.908×105N∙mm。
选用载荷系数K t1.3，齿宽系数φd0.5，材料的弹性影响系数ZE189.8MPa，小齿轮的接触疲劳强度极限σHlim1600MPa，齿条的接触疲劳强度极限σHlim2550MPa。
通过计算应力循环次数得到N16.113×104，接触疲劳寿命系数KHN11.7.根据失效概率为1%和安全系数S=1，计算得到接触疲劳许用应力[σH11020MPa。
3.计算小齿轮分度圆直径dt1为68.89mm，圆周速度v为0.029m/s，齿宽b为34.445mm，齿宽与齿高之比为2.87，齿高为6.46mm。
计算载荷系数根据速度v=0.029m/s、精度为7级，查图10-8得动载荷系数KV=1；由于是直齿轮，故KHα=KFα=1；根据表10-2得使用系数KA=1.5；根据表10-4用插值法得到7级精度、小齿轮为悬臂布置时的KHβ=1.250.再根据h=5.33和KHβ=1.250查图10-13得KFβ=1.185.因此，载荷系数K=KA×KV×KHα×KHβ=1.5×1×1×1.250=1.875.按实际的载荷系数校正所算得的分度圆直径，由式（10-10a）得d1t=31.875K/d1=68.89mm，因此d1=77.84mm。
计算模数m根据齿根弯曲强度设计，由式（10-5）得弯曲强度设计公式为：m≥(2KT1YFaYSa)/(φdz1[σF]3)确定公式内各计算数值：1.根据图10-20c，小齿轮的弯曲疲劳强度极限σFE1=500MPa，齿条的弯曲强度极限σFE2=380MPa。
齿轮中心与齿条齿顶距离计算
齿轮中心与齿条齿顶距离计算齿轮齿条模数为4，齿轮齿数为20，齿轮中心距离尺条齿顶或齿根多远？条件：圆柱直齿，标准齿形，标准安装[1]：计算齿轮分度圆直径4*20=80[2]: 由于标准安装，所以分度圆与节圆重合计算节圆半径= 80/2=40[3]: 计算中心距离尺条齿顶距离距离=节圆半径-模数*1.0 = 40 -4*1 = 36[4]: 计算中心距离尺条齿根距离距离=节圆半径+模数*1.25 = 40 + 4*1.25 = 45齿轮中心距离齿条齿顶=m(z-2)2=4(20-2)2=36（毫米）齿轮中心距离齿条齿根=m(z+2.5)2=4(20+2.5)2=45（毫米）齿轮中心距加上齿根高度或者减去齿顶高度制造齿轮常用的钢有调质钢、淬火钢、渗碳淬火钢和渗氮钢。
铸钢的强度比锻钢稍低，常用于尺寸较大的齿轮；灰铸铁的机械性能较差，可用于轻载的开式齿轮传动中；球墨铸铁可部分地代替钢制造齿轮；塑料齿轮多用于轻载和要求噪声低的地方，与其配对的齿轮一般用导热性好的钢齿轮。
直径计算方法齿顶圆直径=（齿数+2ha*）*模数分度圆直径=齿数*模数齿根圆直径=（齿数-2ha*-2*hc*）*模数对于标准齿轮：ha*=1,hc*=0.25;其他非标准齿轮另取比如：M4、齿32齿顶圆直径=（32+2*1）*4=136mm分度圆直径=32*4=128mm齿根圆直径=（32-2*1-2*0.25）*4=118mm这种计算方法针对全部的模数齿轮（不包括变位齿轮）。
模数表示齿轮牙的大小。
齿轮模数=分度圆直径齿数齿轮模数选择齿轮模数国家标准为GB1357-78。
优先选用模数：0.1mm、0.12mm、0.15mm、0.2mm、0.25mm、0.3mm、0.4mm、0.5mm、0.6mm、0.8mm、1mm、1.25mm、1.5mm、2mm、2.5mm、3mm、4mm、5mm、6mm、8mm、10mm、12mm、14mm、16mm、20mm、25mm、32mm、40mm、50mm；可选模数：1.75mm、2.25mm、2.75mm、3.5mm、4.5mm、5.5mm、7mm、9mm、14mm、18mm、22mm、28mm、36mm、45mm；很少用模数：3.25mm、3.75mm、6.5mm、11mm、30mm；。
齿轮齿条传动过程中是怎么计算的
齿轮齿条传动过程中是怎么计算的首先，需要确定传动比。
齿轮传动的传动比可以根据输入轴与输出轴的转速来确定。
转速比可以通过齿轮齿数比来计算，即输出齿轮齿数除以输入齿轮齿数。
传动比的确定直接影响到输出轴的转速及扭矩。
其次，需要确定齿轮齿条的模数。
根据计算所需的传动比及中心距，可以计算出所需的齿轮模数。
模数是指齿轮齿条的基本尺寸，决定了齿轮的齿数、齿距、齿厚等。
一般情况下，应根据实际要求及制造工艺选取适当的模数。
然后，需要计算齿轮齿条的齿数。
在确定了传动比及模数后，可以根据齿轮的传动比关系来计算齿条的齿数。
需保证齿条齿数是整数，便于制造与安装。
接下来，需要计算齿轮齿条的中心距。
中心距是指输入轴与输出轴之间的轴距。
中心距的计算需要根据齿轮齿条的模数、齿数及齿轮尺寸计算得到。
中心距的确定应满足齿轮传动的要求，如扭矩传递平稳、噪声小等。
最后，需要进行强度计算。
强度计算是齿轮齿条传动设计中重要的一环，通过计算齿轮齿条的强度，确定其是否满足工作要求。
强度计算主要包括弯曲强度和接触强度的计算。
弯曲强度计算涉及到齿轮的轮齿、轮轴等，需考虑到齿形系数、齿距系数等因素。
接触强度计算主要涉及到齿轮齿条接触面的接触应力、接触疲劳强度等。
齿轮齿条传动计算是一个复杂的过程，需考虑多个因素，并综合应用力学、材料学、机械设计等学科的知识。
在实际应用中，可以借助计算软件、手册等工具来进行计算，以提高计算的准确性与效率。
同时，在设计中需结合实际工作条件及使用要求，选取合适的材料、制造工艺等因素。
齿轮齿条推力和扭矩计算
齿轮齿条推力和扭矩计算
要计算齿轮齿条的推力和扭矩，需要考虑以下几个因素：
1. 齿轮的模数：齿轮的模数是指其齿数与齿距之比，常用符号为m。
模数越大，齿轮的齿条就越大，相应的推力和扭矩也
会增加。
2. 齿轮的压力角：齿轮的压力角是指齿轮齿面上牙廓与分度圆的接触线之间的夹角，常用符号为α。
压力角的大小会影响到
齿轮的传动效率和承载能力。
3. 齿轮的齿数：齿数是指齿轮上的齿的数量，常用符号为z。
齿数越多，齿轮的推力和扭矩也会增加。
4. 齿轮的转速：齿轮的转速是指齿轮每单位时间内旋转的圈数。
转速越高，齿轮的推力和扭矩也会增加。
计算齿轮齿条的推力和扭矩的公式如下：
推力 = (2 * 力矩 * 10^3) / (齿数 * 模数)
扭矩 = 力矩 / (2 * pi * 模数)
其中，力矩为施加在齿轮上的力与其半径的乘积。
推力的单位为牛顿（N），力矩的单位为牛顿·米（N·m），模数的单位为毫米（mm），齿数为无单位量。
需要注意的是，以上的公式仅适用于理想情况下的齿轮齿条，考虑到实际工程中的摩擦、传动损失等因素时，计算会更加复杂。
齿轮齿条传动重合度计算公式(一)
齿轮齿条传动重合度计算公式(一)
齿轮齿条传动重合度计算公式
1. 齿轮齿条传动重合度概述
齿轮齿条传动重合度是指齿轮架与齿条的齿形偏差之间的匹配程度。
重合度越高，传动效率越高，传动噪声和磨损也会相应减少。
2. 齿轮重合度计算公式
齿轮齿条传动重合度的计算可以通过以下公式进行：
重合度（%）= (Z1 + Z2) / (2 × M)
•其中，Z1为主动齿轮的齿数，Z2为被动齿条的齿数，M为模数。
3. 举例说明
假设主动齿轮的齿数为40，被动齿条的齿数为80，模数为2mm，利用上述公式可以计算齿轮齿条传动的重合度：
重合度（%）= (40 + 80) / (2 × 2) = 60%
这意味着齿轮齿条传动的重合度为60%，高于50%的合格要求，说明传动效率较高。
4. 总结
通过以上例子，我们可以看到齿轮齿条传动重合度的计算公式并简单了解其含义。
在实际应用中，我们可以根据传动要求和设计参数来计算重合度，以确保传动系统的高效性和可靠性。
以上是关于齿轮齿条传动重合度计算公式的介绍，希望对您有所帮助。
齿轮齿条重合度公式
齿轮齿条重合度公式
摘要：
1.齿轮齿条重合度公式的定义与意义
2.齿轮齿条重合度公式的计算方法
3.齿轮齿条重合度公式的应用实例
4.齿轮齿条重合度公式的优缺点分析
正文：
一、齿轮齿条重合度公式的定义与意义
齿轮齿条重合度公式，是用于计算齿轮与齿条在传动过程中重合程度的数学公式。
在机械传动系统中，齿轮与齿条的重合度对于确保传动的平稳性、减少磨损和提高传动效率具有重要意义。
二、齿轮齿条重合度公式的计算方法
齿轮齿条重合度公式的计算主要包括以下两个步骤：
1.计算齿轮的齿数：根据齿轮的模数和压力角，可以计算出齿轮的齿数。
2.计算重合度：重合度是指齿轮齿条在传动过程中，同时啮合的齿数。
根据齿轮的齿数和齿条的节距，可以计算出重合度。
三、齿轮齿条重合度公式的应用实例
假设一个齿轮的模数为m，压力角为α，齿条的节距为p，则可以根据以下公式计算齿轮的齿数z：
z = m / (π/180 * tanα)
再根据齿条的节距p，可以计算出重合度h：
h = z * p / (π/180 * tanα)
四、齿轮齿条重合度公式的优缺点分析
齿轮齿条重合度公式的优点在于，可以较为精确地计算出齿轮与齿条在传动过程中的重合程度，从而为设计和优化机械传动系统提供依据。
然而，该公式也存在一定的局限性，例如在计算过程中需要知道齿轮的模数、压力角和齿条的节距等详细参数，对于一些复杂形状的齿轮和齿条，计算过程可能会较为繁琐。
