晶闸管(可控硅)两端并联电阻和电容的作用

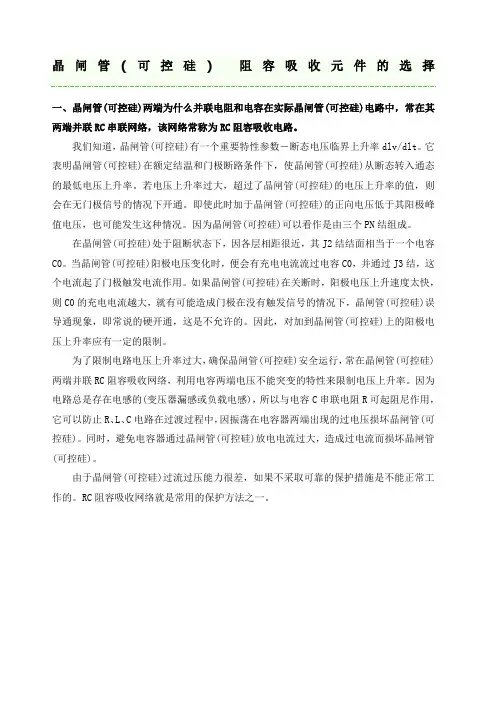

晶闸管 可控硅 阻容吸收元件的选择
一、晶闸管(可控硅)两端为什么并联电阻和电容在实际晶闸管(可控硅)电路中，常在其两端并联RC串联网络，该网络常称为RC阻容吸收电路。
我们知道，晶闸管(可控硅)有一个重要特性参数－断态电压临界上升率dlv/dlt。
它表明晶闸管(可控硅)在额定结温和门极断路条件下，使晶闸管(可控硅)从断态转入通态的最低电压上升率。
若电压上升率过大，超过了晶闸管(可控硅)的电压上升率的值，则会在无门极信号的情况下开通。
即使此时加于晶闸管(可控硅)的正向电压低于其阳极峰值电压，也可能发生这种情况。
因为晶闸管(可控硅)可以看作是由三个PN结组成。
在晶闸管(可控硅)处于阻断状态下，因各层相距很近，其J2结结面相当于一个电容C0。
当晶闸管(可控硅)阳极电压变化时，便会有充电电流流过电容C0，并通过J3结，这个电流起了门极触发电流作用。
如果晶闸管(可控硅)在关断时，阳极电压上升速度太快，则C0的充电电流越大，就有可能造成门极在没有触发信号的情况下，晶闸管(可控硅)误导通现象，即常说的硬开通，这是不允许的。
因此，对加到晶闸管(可控硅)上的阳极电压上升率应有一定的限制。
为了限制电路电压上升率过大，确保晶闸管(可控硅)安全运行，常在晶闸管(可控硅)两端并联RC阻容吸收网络，利用电容两端电压不能突变的特性来限制电压上升率。
因为电路总是存在电感的(变压器漏感或负载电感)，所以与电容C 串联电阻R可起阻尼作用，它可以防止R、L、C电路在过渡过程中，因振荡在电容器两端出现的过电压损坏晶闸管(可控硅)。
同时，避免电容器通过晶闸管(可控硅)放电电流过大，造成过电流而损坏晶闸管(可控硅)。
由于晶闸管(可控硅)过流过压能力很差，如果不采取可靠的保护措施是不能正常工作的。
RC阻容吸收网络就是常用的保护方法之一。
二、整流晶闸管(可控硅)阻容吸收元件的选择电容的选择:C=×10的负8次方×IfIf=Id-直流电流值如果整流侧采用500A的晶闸管(可控硅)可以计算C=×10的负8次方×500=选用，1kv 的电容器电阻的选择：R=((2-4) ×535)/If=选择10欧PR=×(pfv×2πfc)的平方×10的负12次方×R)/2Pfv=2u u=三相电压的有效值If----正向电流PR---- 电阻功率PfV--- 额定功率fc--- 不是符号！是f*c，就是频率*容值！阻容吸收回路在实际应用中，RC的时间常数一般情况下取1~10毫秒。
晶闸管两端并联电阻和电容的作用
晶闸管两端并联电阻和电容的作用(总2页)-CAL-FENGHAI.-(YICAI)-Company One1-CAL-本页仅作为文档封面，使用请直接删除晶闸管（可控硅）两端为什么并联电阻和电容一、晶闸管(可控硅)两端为什么并联电阻和电容在实际晶闸管(可控硅)电路中，常在其两端并联RC 串联网络，该网络常称为RC 阻容吸收电路。
我们知道，晶闸管(可控硅)有一个重要特性参数－断态电压临界上升率dlv/dlt。
它表明晶闸管(可控硅)在额定结温和门极断路条件下，使晶闸管(可控硅)从断态转入通态的最低电压上升率。
若电压上升率过大，超过了晶闸管(可控硅)的电压上升率的值，则会在无门极信号的情况下开通。
即使此时加于晶闸管(可控硅)的正向电压低于其阳极峰值电压，也可能发生这种情况。
因为晶闸管(可控硅)可以看作是由三个PN 结组成。
在晶闸管(可控硅)处于阻断状态下，因各层相距很近，其J2结结面相当于一个电容 C0。
当晶闸管(可控硅)阳极电压变化时，便会有充电电流流过电容C0，并通过J3结，这个电流起了门极触发电流作用。
如果晶闸管(可控硅)在关断时，阳极电压上升速度太快，则C0的充电电流越大，就有可能造成门极在没有触发信号的情况下，晶闸管(可控硅)误导通现象，即常说的硬开通，这是不允许的。
因此，对加到晶闸管(可控硅)上的阳极电压上升率应有一定的限制。
为了限制电路电压上升率过大，确保晶闸管(可控硅)安全运行，常在晶闸管(可控硅) 两端并联RC 阻容吸收网络，利用电容两端电压不能突变的特性来限制电压上升率。
因为电路总是存在电感的(变压器漏感或负载电感)，所以与电容C 串联电阻R 可起阻尼作用，它可以防止R、L、C 电路在过渡过程中，因振荡在电容器两端出现的过电压损坏晶闸管(可控硅)。
同时，避免电容器通过晶闸管(可控硅)放电电流过大，造成过电流而损坏晶闸管(可控硅)。
由于晶闸管(可控硅)过流过压能力很差，如果不采取可靠的保护措施是不能正常工作的。
变频器(可控变压器)两端并联电阻和电容的作用
变频器(可控变压器)两端并联电阻和电容的作用引言变频器(可控变压器)是一种常用的电力设备，通过调整电压和频率来控制电动机的运转速度。
在变频器的工作过程中，为了保证其正常运行和提高其性能，通常会在变频器的两端并联电阻和电容。
电阻的作用1. 降低干扰降低干扰在变频器工作时，会产生电磁干扰，特别是高频干扰。
并联电阻可以提供一个高阻抗，形成一个低通滤波器，将高频干扰滤掉，进而减少对其他电子设备的影响。
同时，电阻还可以通过消耗一部分电能，将变频器输出的脉冲信号平滑成更加稳定的模拟电压信号，降低电磁干扰的幅度。
2. 限制电流限制电流变频器输出的电流可能存在过大的情况，这可能对电机或其他设备造成损坏。
在变频器的两端并联一个合适的电阻可以对电流进行限制和控制，防止电流过大，保护电路和设备的安全运行。
3. 平衡电压平衡电压变频器的输出电压波形可能存在不完美，特别是当电机启动或停止时。
并联电阻可以在变频器和电机之间形成电压分压作用，将电压分配到电阻上，使得电机的运行更加平稳，减少运行时的冲击和振荡。
电容的作用1. 储能储能在变频器工作时，电容可以存储一定的电荷，将电能储存起来，当需要时释放给电路。
这样可以提供一个瞬时和稳定的电源，满足电路的电能需求。
2. 电压滤波电压滤波变频器输出的电压可能存在脉冲和噪声，这不利于其他电子设备的正常工作。
并联电容可以形成一个高通滤波器，将高频噪声滤掉，使电压信号更加平稳、纯净，提高电路的稳定性和抗干扰能力。
3. 提高功率因数提高功率因数变频器的功率因数是衡量其能量利用效率的重要指标。
通过并联电容，可以改变变频器的功率因数，使其逼近或接近1，提高电能的有效利用率，减少能量损耗。
总结通过合理设置并联电阻和电容，可以在变频器应用中实现电流的限制、干扰的降低、电压的平衡和纯净等多种效果。
这些作用将有助于保护电路和设备的安全运行，提高变频器的性能和可靠性。
对于变频器的正确使用和应用，我们需要根据具体的情况进行选择和调整，并密切关注电路参数的变化。

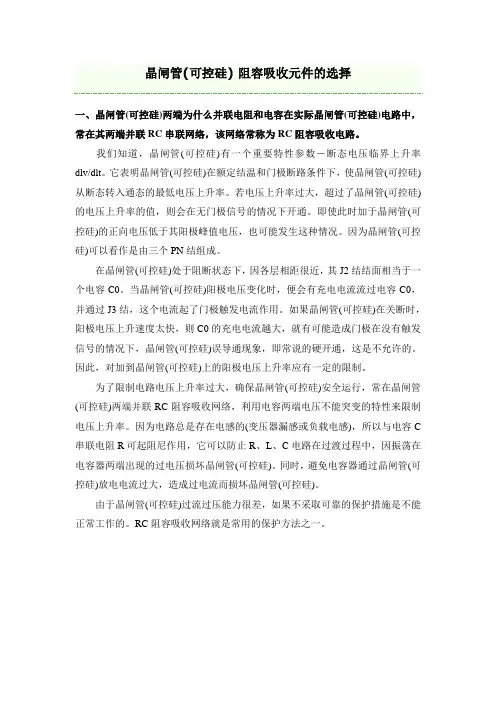

晶闸管 可控硅 阻容吸收元件的选择
一、晶闸管(可控硅)两端为什么并联电阻和电容在实际晶闸管(可控硅)电路中，常在其两端并联RC串联网络，该网络常称为RC阻容吸收电路。
我们知道，晶闸管(可控硅)有一个重要特性参数－断态电压临界上升率dlv/dlt。
它表明晶闸管(可控硅)在额定结温和门极断路条件下，使晶闸管(可控硅)从断态转入通态的最低电压上升率。
若电压上升率过大，超过了晶闸管(可控硅)的电压上升率的值，则会在无门极信号的情况下开通。
即使此时加于晶闸管(可控硅)的正向电压低于其阳极峰值电压，也可能发生这种情况。
因为晶闸管(可控硅)可以看作是由三个PN结组成。
在晶闸管(可控硅)处于阻断状态下，因各层相距很近，其J2结结面相当于一个电容C0。
当晶闸管(可控硅)阳极电压变化时，便会有充电电流流过电容C0，并通过J3结，这个电流起了门极触发电流作用。
如果晶闸管(可控硅)在关断时，阳极电压上升速度太快，则C0的充电电流越大，就有可能造成门极在没有触发信号的情况下，晶闸管(可控硅)误导通现象，即常说的硬开通，这是不允许的。
因此，对加到晶闸管(可控硅)上的阳极电压上升率应有一定的限制。
为了限制电路电压上升率过大，确保晶闸管(可控硅)安全运行，常在晶闸管(可控硅)两端并联RC阻容吸收网络，利用电容两端电压不能突变的特性来限制电压上升率。
因为电路总是存在电感的(变压器漏感或负载电感)，所以与电容C串联电阻R可起阻尼作用，它可以防止R、L、C电路在过渡过程中，因振荡在电容器两端出现的过电压损坏晶闸管(可控硅)。
同时，避免电容器通过晶闸管(可控硅)放电电流过大，造成过电流而损坏晶闸管(可控硅)。
由于晶闸管(可控硅)过流过压能力很差，如果不采取可靠的保护措施是不能正常工作的。
RC阻容吸收网络就是常用的保护方法之一。
二、整流晶闸管(可控硅)阻容吸收元件的选择电容的选择:C=(2.5-5)×10的负8次方×IfIf=0.367IdId-直流电流值如果整流侧采用500A的晶闸管(可控硅)可以计算C=(2.5-5)×10的负8次方×500=1.25-2.5mF选用2.5mF，1kv 的电容器电阻的选择：R=((2-4) ×535)/If=2.14-8.56选择10欧PR=(1.5×(pfv×2πfc)的平方×10的负12次方×R)/2Pfv=2u(1.5-2.0)u=三相电压的有效值If----正向电流PR---- 电阻功率PfV--- 额定功率fc--- 不是符号！是f*c，就是频率*容值！阻容吸收回路在实际应用中，RC的时间常数一般情况下取1~10毫秒。
晶闸管可控硅两端并联电阻和电容的作用
晶闸管（可控硅）两端为什么并联电阻和电容一、晶闸管(可控硅)两端为什么并联电阻和电容在实际晶闸管(可控硅)电路中，常在其两端并联RC 串联网络，该网络常称为RC 阻容吸收电路。
我们知道，晶闸管(可控硅)有一个重要特性参数－断态电压临界上升率dlv/dlt。
它表明晶闸管(可控硅)在额定结温和门极断路条件下，使晶闸管(可控硅)从断态转入通态的最低电压上升率。
若电压上升率过大，超过了晶闸管(可控硅)的电压上升率的值，则会在无门极信号的情况下开通。
即使此时加于晶闸管(可控硅)的正向电压低于其阳极峰值电压，也可能发生这种情况。
因为晶闸管(可控硅)可以看作是由三个PN 结组成。
在晶闸管(可控硅)处于阻断状态下，因各层相距很近，其J2结结面相当于一个电容C0。
当晶闸管(可控硅)阳极电压变化时，便会有充电电流流过电容C0，并通过J3结，这个电流起了门极触发电流作用。
如果晶闸管(可控硅)在关断时，阳极电压上升速度太快，则C0的充电电流越大，就有可能造成门极在没有触发信号的情况下，晶闸管(可控硅)误导通现象，即常说的硬开通，这是不允许的。
因此，对加到晶闸管(可控硅)上的阳极电压上升率应有一定的限制。
为了限制电路电压上升率过大，确保晶闸管(可控硅)安全运行，常在晶闸管(可控硅) 两端并联RC 阻容吸收网络，利用电容两端电压不能突变的特性来限制电压上升率。
因为电路总是存在电感的(变压器漏感或负载电感)，所以与电容C 串联电阻R 可起阻尼作用，它可以防止R、L、C 电路在过渡过程中，因振荡在电容器两端出现的过电压损坏晶闸管(可控硅)。
同时，避免电容器通过晶闸管(可控硅)放电电流过大，造成过电流而损坏晶闸管(可控硅)。
由于晶闸管(可控硅)过流过压能力很差，如果不采取可靠的保护措施是不能正常工作的。
RC 阻容吸收网络就是常用的保护方法之一。
二、整流晶闸管(可控硅)阻容吸收元件的选择电容的选择:C=(2.5-5)×10的负8次方×IfIf=0.367IdId-直流电流值如果整流侧采用500A 的晶闸管(可控硅)可以计算C=(2.5-5)×10的负8次方×500=1.25-2.5mF选用2.5mF，1kv 的电容器电阻的选择：R=((2-4) ×535)/If=2.14-8.56选择10欧PR=(1.5×(pfv×2πfc)的平方×10的负12次方×R)/2Pfv=2u(1.5-2.0)u=三相电压的有效值阻容吸收回路在实际应用中，RC 的时间常数一般情况下取1~10毫秒。

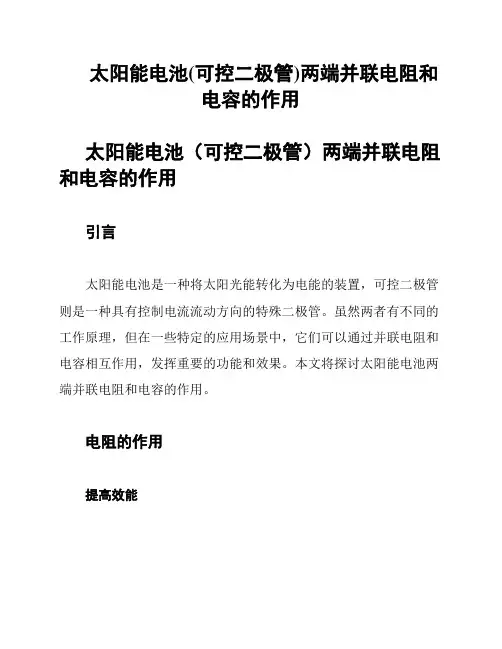

太阳能电池(可控二极管)两端并联电阻和电容的作用
太阳能电池(可控二极管)两端并联电阻和电容的作用太阳能电池（可控二极管）两端并联电阻和电容的作用引言太阳能电池是一种将太阳光能转化为电能的装置，可控二极管则是一种具有控制电流流动方向的特殊二极管。
虽然两者有不同的工作原理，但在一些特定的应用场景中，它们可以通过并联电阻和电容相互作用，发挥重要的功能和效果。
本文将探讨太阳能电池两端并联电阻和电容的作用。
电阻的作用提高效能在太阳能电池输出电压波动较大的情况下，可通过并联电阻来平稳输出电压。
并联电阻与太阳能电池串联，形成电压稳定器的作用，通过调节电阻值来稳定输出电压。
减少功率损耗并联电阻可以分担太阳能电池的负载，减少电流通过太阳能电池的损耗。
在负载电阻变化较大的情况下，通过调节并联电阻的阻值，确保电流流过太阳能电池的程度适宜，最大限度地减少功率的损耗。
电容的作用平滑输出电流在太阳能电池输出电流波动较大的情况下，可通过并联电容来平滑输出电流。
由于电具有储存电荷和释放电荷的能力，可以在电流过高或过低时，向负载提供额外的电荷或吸收过剩电荷，从而平滑输出电流。
改善响应时间太阳能电池常常会遇到光照不连续的情况，如云遮挡。
并联电容可以用作电池输出电流的缓冲器，它能吸收电池输出电流的突然变化，并在需求时迅速释放储存的电荷，以改善系统的响应时间。
总结太阳能电池（可控二极管）两端并联电阻和电容可以发挥重要的作用。
电阻通过平稳输出电压、减少功率损耗的方式提高系统效能；电容则通过平滑输出电流、改善响应时间的方式提升系统性能。
在实际应用中，根据不同的需求和环境，合理选择并联电阻和电容的参数，将有助于充分利用太阳能电池的电能转化效率，提高系统的可靠性和稳定性。
以上是关于太阳能电池两端并联电阻和电容的作用的文档，希望对您有所帮助！。
晶闸管可控硅两端并联电阻和电容的作用
晶闸管可控硅两端并联电阻和电容的作用
一、晶闸管
晶闸管（Thyristor）是一种三极电子开关，又称电子开关、可控硅（SCR）或可控整流器（ACR），它是由四种半导体材料：N型、P型硅片（半晶体）以及PN结夹挟层所组成。
在正常的工作电压下，晶闸管处于
关断状态，只有当其贴入一个适当的控制信号（比如电流或电压）后，晶
闸管才能变成导通状态，从而使回路导通。
二、可控硅
可控硅一般指多个PN结构的晶体管组成，以实现可控电压和可控电
流的功能。
它的特点是功耗低，速度快，耐压大。
目前常用的可控硅有双
结晶闸管、可控整流管、可控桥式整流管、可控双极管、可控多结晶闸管、可控晶振等。
它们均具有高耐压、高热稳定性、高效率、低功耗、高动态
响应速度等优点。
1、电阻：可控硅的两端连接一个并联电阻，是为了限定电流，若不
设置，当电流过大时，电压会升高，电流会变大，从而可能造成晶闸管烧毁；
2、电容：电容主要是用来补偿可控硅负载电流的波形，把负载电流
变成稳定的直流电流，并且电容能够改善其瞬态响应特性。
晶闸管可控硅阻容吸收元件的选择
晶闸管可控硅阻容吸收元件的选择TPMK standardization office【 TPMK5AB- TPMK08- TPMK2C- TPMK18】一、晶闸管(可控硅)两端为什么并联电阻和电容在实际晶闸管(可控硅)电路中，常在其两端并联RC串联网络，该网络常称为RC阻容吸收电路。
我们知道，晶闸管(可控硅)有一个重要特性参数－断态电压临界上升率dlv/dlt。
它表明晶闸管(可控硅)在额定结温和门极断路条件下，使晶闸管(可控硅)从断态转入通态的最低电压上升率。
若电压上升率过大，超过了晶闸管(可控硅)的电压上升率的值，则会在无门极信号的情况下开通。
即使此时加于晶闸管(可控硅)的正向电压低于其阳极峰值电压，也可能发生这种情况。
因为晶闸管(可控硅)可以看作是由三个PN 结组成。
在晶闸管(可控硅)处于阻断状态下，因各层相距很近，其J2结结面相当于一个电容C0。
当晶闸管(可控硅)阳极电压变化时，便会有充电电流流过电容C0，并通过J3结，这个电流起了门极触发电流作用。
如果晶闸管(可控硅)在关断时，阳极电压上升速度太快，则C0的充电电流越大，就有可能造成门极在没有触发信号的情况下，晶闸管(可控硅)误导通现象，即常说的硬开通，这是不允许的。
因此，对加到晶闸管(可控硅)上的阳极电压上升率应有一定的限制。
为了限制电路电压上升率过大，确保晶闸管(可控硅)安全运行，常在晶闸管(可控硅)两端并联RC阻容吸收网络，利用电容两端电压不能突变的特性来限制电压上升率。
因为电路总是存在电感的(变压器漏感或负载电感)，所以与电容C串联电阻R可起阻尼作用，它可以防止R、L、C电路在过渡过程中，因振荡在电容器两端出现的过电压损坏晶闸管(可控硅)。
同时，避免电容器通过晶闸管(可控硅)放电电流过大，造成过电流而损坏晶闸管(可控硅)。
由于晶闸管(可控硅)过流过压能力很差，如果不采取可靠的保护措施是不能正常工作的。
RC阻容吸收网络就是常用的保护方法之一。
晶闸管可控硅阻容吸收元件的选择
一、晶闸管(可控硅)两端为什么并联电阻和电容在实际晶闸管(可控硅)电路中，常在其两端并联RC串联网络，该网络常称为RC阻容吸收电路。
我们知道，晶闸管(可控硅)有一个重要特性参数－断态电压临界上升率dlv/dlt。
它表明晶闸管(可控硅)在额定结温和门极断路条件下，使晶闸管(可控硅)从断态转入通态的最低电压上升率。
若电压上升率过大，超过了晶闸管(可控硅)的电压上升率的值，则会在无门极信号的情况下开通。
即使此时加于晶闸管(可控硅)的正向电压低于其阳极峰值电压，也可能发生这种情况。
因为晶闸管(可控硅)可以看作是由三个PN结组成。
在晶闸管(可控硅)处于阻断状态下，因各层相距很近，其J2结结面相当于一个电容C0。
当晶闸管(可控硅)阳极电压变化时，便会有充电电流流过电容C0，并通过J3结，这个电流起了门极触发电流作用。
如果晶闸管(可控硅)在关断时，阳极电压上升速度太快，则C0的充电电流越大，就有可能造成门极在没有触发信号的情况下，晶闸管(可控硅)误导通现象，即常说的硬开通，这是不允许的。
因此，对加到晶闸管(可控硅)上的阳极电压上升率应有一定的限制。
为了限制电路电压上升率过大，确保晶闸管(可控硅)安全运行，常在晶闸管(可控硅)两端并联RC阻容吸收网络，利用电容两端电压不能突变的特性来限制电压上升率。
因为电路总是存在电感的(变压器漏感或负载电感)，所以与电容C串联电阻R可起阻尼作用，它可以防止R、L、C电路在过渡过程中，因振荡在电容器两端出现的过电压损坏晶闸管(可控硅)。
同时，避免电容器通过晶闸管(可控硅)放电电流过大，造成过电流而损坏晶闸管(可控硅)。
由于晶闸管(可控硅)过流过压能力很差，如果不采取可靠的保护措施是不能正常工作的。
RC阻容吸收网络就是常用的保护方法之一。
二、整流晶闸管(可控硅)阻容吸收元件的选择电容的选择:C=(2.5-5)×10的负8次方×IfIf=0.367IdId-直流电流值如果整流侧采用500A的晶闸管(可控硅)可以计算C=(2.5-5)×10的负8次方×500=1.25-2.5mF 选用2.5mF，1kv 的电容器电阻的选择：R=((2-4) ×535)/If=2.14-8.56选择10欧PR=(1.5×(pfv×2πfc)的平方×10的负12次方×R)/2 Pfv=2u(1.5-2.0)u=三相电压的有效值If----正向电流PR---- 电阻功率PfV--- 额定功率fc--- 不是符号！是f*c，就是频率*容值！阻容吸收回路在实际应用中，RC的时间常数一般情况下取1~10毫秒。
晶闸管可控硅两端并联电阻和电容的作用
晶闸管可控硅两端并联电阻和电容的作用集团标准化工作小组 [Q8QX9QT-X8QQB8Q8-NQ8QJ8-M8QMN]晶闸管（可控硅）两端为什么并联电阻和电容一、晶闸管(可控硅)两端为什么并联电阻和电容在实际晶闸管(可控硅)电路中，常在其两端并联RC 串联网络，该网络常称为RC 阻容吸收电路。
我们知道，晶闸管(可控硅)有一个重要特性参数－断态电压临界上升率dlv/dlt。
它表明晶闸管(可控硅)在额定结温和门极断路条件下，使晶闸管(可控硅)从断态转入通态的最低电压上升率。
若电压上升率过大，超过了晶闸管(可控硅)的电压上升率的值，则会在无门极信号的情况下开通。
即使此时加于晶闸管(可控硅)的正向电压低于其阳极峰值电压，也可能发生这种情况。
因为晶闸管(可控硅)可以看作是由三个PN 结组成。
在晶闸管(可控硅)处于阻断状态下，因各层相距很近，其J2结结面相当于一个电容 C0。
当晶闸管(可控硅)阳极电压变化时，便会有充电电流流过电容C0，并通过J3结，这个电流起了门极触发电流作用。
如果晶闸管(可控硅)在关断时，阳极电压上升速度太快，则C0的充电电流越大，就有可能造成门极在没有触发信号的情况下，晶闸管(可控硅)误导通现象，即常说的硬开通，这是不允许的。
因此，对加到晶闸管(可控硅)上的阳极电压上升率应有一定的限制。
为了限制电路电压上升率过大，确保晶闸管(可控硅)安全运行，常在晶闸管(可控硅) 两端并联RC 阻容吸收网络，利用电容两端电压不能突变的特性来限制电压上升率。
因为电路总是存在电感的(变压器漏感或负载电感)，所以与电容C 串联电阻R 可起阻尼作用，它可以防止R、L、C 电路在过渡过程中，因振荡在电容器两端出现的过电压损坏晶闸管(可控硅)。
同时，避免电容器通过晶闸管(可控硅)放电电流过大，造成过电流而损坏晶闸管(可控硅)。
由于晶闸管(可控硅)过流过压能力很差，如果不采取可靠的保护措施是不能正常工作的。
RC 阻容吸收网络就是常用的保护方法之一。
晶闸管两端并联电阻和电容的作用
晶闸管（可控硅）两端为什么并联电阻和电容一、晶闸管(可控硅)两端为什么并联电阻和电容在实际晶闸管(可控硅)电路中，常在其两端并联RC 串联网络，该网络常称为RC 阻容吸收电路。
我们知道，晶闸管(可控硅)有一个重要特性参数－断态电压临界上升率dlv/dlt。
它表明晶闸管(可控硅)在额定结温和门极断路条件下，使晶闸管(可控硅)从断态转入通态的最低电压上升率。
若电压上升率过大，超过了晶闸管(可控硅)的电压上升率的值，则会在无门极信号的情况下开通。
即使此时加于晶闸管(可控硅)的正向电压低于其阳极峰值电压，也可能发生这种情况。
因为晶闸管(可控硅)可以看作是由三个PN 结组成。
在晶闸管(可控硅)处于阻断状态下，因各层相距很近，其J2结结面相当于一个电容C0。
当晶闸管(可控硅)阳极电压变化时，便会有充电电流流过电容C0，并通过J3结，这个电流起了门极触发电流作用。
如果晶闸管(可控硅)在关断时，阳极电压上升速度太快，则C0的充电电流越大，就有可能造成门极在没有触发信号的情况下，晶闸管(可控硅)误导通现象，即常说的硬开通，这是不允许的。
因此，对加到晶闸管(可控硅)上的阳极电压上升率应有一定的限制。
为了限制电路电压上升率过大，确保晶闸管(可控硅)安全运行，常在晶闸管(可控硅) 两端并联RC 阻容吸收网络，利用电容两端电压不能突变的特性来限制电压上升率。
因为电路总是存在电感的(变压器漏感或负载电感)，所以与电容C 串联电阻R 可起阻尼作用，它可以防止R、L、C 电路在过渡过程中，因振荡在电容器两端出现的过电压损坏晶闸管(可控硅)。
同时，避免电容器通过晶闸管(可控硅)放电电流过大，造成过电流而损坏晶闸管(可控硅)。
由于晶闸管(可控硅)过流过压能力很差，如果不采取可靠的保护措施是不能正常工作的。
RC 阻容吸收网络就是常用的保护方法之一。
二、整流晶闸管(可控硅)阻容吸收元件的选择电容的选择:C=×10的负8次方×IfIf=Id-直流电流值如果整流侧采用500A 的晶闸管(可控硅)可以计算C=×10的负8次方×500=选用，1kv 的电容器电阻的选择：R=((2-4) ×535)/If=选择10欧PR=×(pfv×2πfc)的平方×10的负12次方×R)/2Pfv=2uu=三相电压的有效值阻容吸收回路在实际应用中，RC 的时间常数一般情况下取1~10毫秒。
晶闸管(可控硅) 阻容吸收元件的选择
晶闸管(可控硅)阻容吸收元件的选择一、晶闸管(可控硅)两端为什么并联电阻和电容在实际晶闸管(可控硅)电路中，常在其两端并联RC串联网络，该网络常称为RC阻容吸收电路。
我们知道，晶闸管(可控硅)有一个重要特性参数－断态电压临界上升率dlv/dlt。
它表明晶闸管(可控硅)在额定结温和门极断路条件下，使晶闸管(可控硅)从断态转入通态的最低电压上升率。
若电压上升率过大，超过了晶闸管(可控硅)的电压上升率的值，则会在无门极信号的情况下开通。
即使此时加于晶闸管(可控硅)的正向电压低于其阳极峰值电压，也可能发生这种情况。
因为晶闸管(可控硅)可以看作是由三个PN结组成。
在晶闸管(可控硅)处于阻断状态下，因各层相距很近，其J2结结面相当于一个电容C0。
当晶闸管(可控硅)阳极电压变化时，便会有充电电流流过电容C0，并通过J3结，这个电流起了门极触发电流作用。
如果晶闸管(可控硅)在关断时，阳极电压上升速度太快，则C0的充电电流越大，就有可能造成门极在没有触发信号的情况下，晶闸管(可控硅)误导通现象，即常说的硬开通，这是不允许的。
因此，对加到晶闸管(可控硅)上的阳极电压上升率应有一定的限制。
为了限制电路电压上升率过大，确保晶闸管(可控硅)安全运行，常在晶闸管(可控硅)两端并联RC阻容吸收网络，利用电容两端电压不能突变的特性来限制电压上升率。
因为电路总是存在电感的(变压器漏感或负载电感)，所以与电容C 串联电阻R可起阻尼作用，它可以防止R、L、C电路在过渡过程中，因振荡在电容器两端出现的过电压损坏晶闸管(可控硅)。
同时，避免电容器通过晶闸管(可控硅)放电电流过大，造成过电流而损坏晶闸管(可控硅)。
由于晶闸管(可控硅)过流过压能力很差，如果不采取可靠的保护措施是不能正常工作的。
RC阻容吸收网络就是常用的保护方法之一。
二、整流晶闸管(可控硅)阻容吸收元件的选择电容的选择:C=(2.5-5)×10的负8次方×IfIf=0.367IdId-直流电流值如果整流侧采用500A的晶闸管(可控硅)可以计算C=(2.5-5)×10的负8次方×500=1.25-2.5mF选用2.5mF，1kv 的电容器电阻的选择：R=((2-4) ×535)/If=2.14-8.56选择10欧PR=(1.5×(pfv×2πfc)的平方×10的负12次方×R)/2Pfv=2u(1.5-2.0)u=三相电压的有效值If----正向电流PR---- 电阻功率PfV--- 额定功率fc--- 不是符号！是f*c，就是频率*容值！阻容吸收回路在实际应用中，RC的时间常数一般情况下取1~10毫秒。
