在继电器线圈两端并联电阻和反向并联二极管各起什么作用
二极管串并和串并电容电阻问题
一般是降低二极管等效电阻,并上电阻后二极管两端压降没有减小,但是通过去的电流小了,被并联的电阻分流了,这也是保护二极管的一种办法。
但你这里后面接了电容就有别的作用了，因为二极管是正向电阻小，反向电阻很大，电容放电就不可能走二极管这里走，除非二极管的漏电流很大。
加个电阻就可以提供电容放电的途径,当然这样你这个电阻就要比较大,正向通路,二极管电阻小,电流大都走二极管过去,反向时候二极管电阻大,电流走电阻回来。
开关电源初级绕组一般都有这样的吸收回路，吸收回路由电容电阻二极管等组成；其功能是吸收因开关变压器T原方（初级）绕组自感电势，避免在开关管集电极截止瞬间出现过高的反峰高电压损坏开关管而设立的。
我们知道开关管工作的时候一直是导通、截止...循环工作的，所以吸收回路一直都是有电流流过的，这个电流的大小随开关电源的功率大小不同而不同（所要吸收的峰值不同），使得吸收回路的元器件取值也不一样，通常电容可选222P--103P/2KV,二极管可选HER207或RU2等，电阻可选120欧--100K/2W不等。
开关电源功率小，电阻阻值就可选的大些，反之亦反。
如果电路中电阻发热严重可适当加大功率至3瓦。
從樓主的描述看,並不是上面各位所述的電源電路開關管的吸收網路,因為吸收網絡是電阻與電容並聯再與diode串聯. 我認為:1. 可能是一個驅動網絡,diode的負极與激勵級連接, 當激勵級輸出為低時,二极管用於快速吸取后一級被驅動管內的電荷,使其快速動作,以降低損耗.2. 電容串在回路中,我想什麼作用應該不用我講都知道.3. 此電路應該用在快速的功率驅動電路中.阻容吸收网络。
用于过电压保护。
如果断路（不用）或虚焊（接触不良），当电网有尖峰脉冲时，容易击穿整流管。
阻容吸收网络吸收尖峰电压，保护二级管整流二极管上并联的电阻和电容起:消除这个整流二极管的开关噪声，就象功放的电源开关并联电容的效果类同二极管反向关断时起分流作用,这样能加快二极管反向关断速度,同时对降低噪声有一定作用. c之所以要串R是因為干擾會在R上產生壓降,起到降噪的作用.同時此電阻也不能太大.因為他還有第二貼所說的作用.直流电源经开关变压器后整流二极管并联一个电容和电阻,其中电容和电阻的作用是什么常见的是组成一个峰值吸收电路，当变压器的半个周期尖峰到来时，峰值通过电阻限流以后给电容充电，当周期尖峰转换到下半个周期的时候，电容通过限流电阻放电，大概这这样的一个工作过程。
电路中经常使用的4大继电器,老电工详细讲解继电器的动作原理

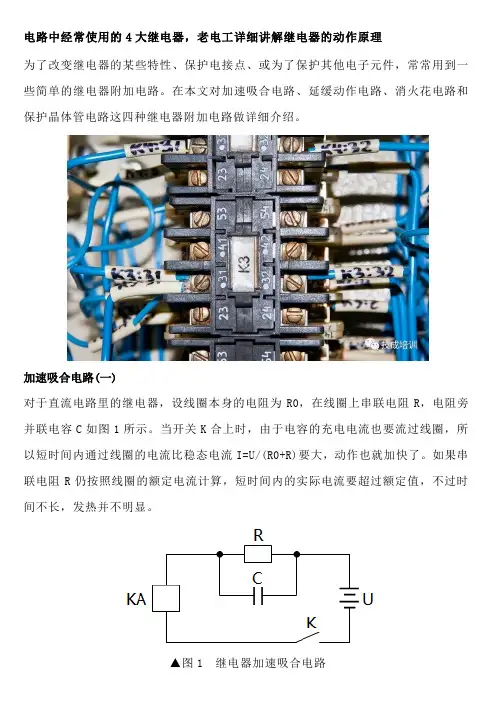

电路中经常使用的4大继电器，老电工详细讲解继电器的动作原理为了改变继电器的某些特性、保护电接点、或为了保护其他电子元件，常常用到一些简单的继电器附加电路。
在本文对加速吸合电路、延缓动作电路、消火花电路和保护晶体管电路这四种继电器附加电路做详细介绍。
加速吸合电路(一)对于直流电路里的继电器，设线圈本身的电阻为R0，在线圈上串联电阻R，电阻旁并联电容C如图1所示。
当开关K合上时，由于电容的充电电流也要流过线圈，所以短时间内通过线圈的电流比稳态电流I=U/(R0+R)要大，动作也就加快了。
如果串联电阻R仍按照线圈的额定电流计算，短时间内的实际电流要超过额定值，不过时间不长，发热并不明显。
▲图1 继电器加速吸合电路图1的电源电压应该比不用加速电路时高一些，电阻的散热功率应按稳态电流计算。
电容的容量视需要而定，其耐压只要高于电源电压即可。
电路切断时的感应电势是加不到电容上的。
倘若电源电压已经确定，线圈电阻也已很大，在串联电阻之后有可能使稳态电流略小于吸合电流，初看起来这种情况就不能采用上述方法了，但是开关刚刚合上时电容相当于短路，只要这段时间里的电流大于吸合电流，仍然可以使继电器吸合。
至于稳态电流虽小于吸合电流，只要它仍大于释放电流，就能保持吸合不放。
所以串联电阻的阻值不一定按照吸合电流来计算。
昌晖仪表提醒大家注意：加速吸合电路电路不能用在交流继电器上。
延缓动作电路(二)如果把电容C并联在线圈两端，就成为图2的电路，开关闭合时充电电流在R上形成压降，使线圈两端电压增长较慢，吸合时间就会延长。
同样，在开关断开时，电容C的放电和被感应电势反向充电，又会使释放时间延长。
▲图2 继电器延缓动作电路若只希望延长释放时间，可利用图3的电路。
电源接通时二极管D处于截止状态，不起作用。
但当开关K断开时，线圈里的感应电势将通过二极管形成电流，使铁芯里的磁通衰减缓慢，释放动作就推迟了。
▲图3 继电器延缓动作电路（二极管）图3电路比图2占用空间小，但只延缓释放时间，对吸合时间无影响。
mos管驱动电阻并联二极管作用

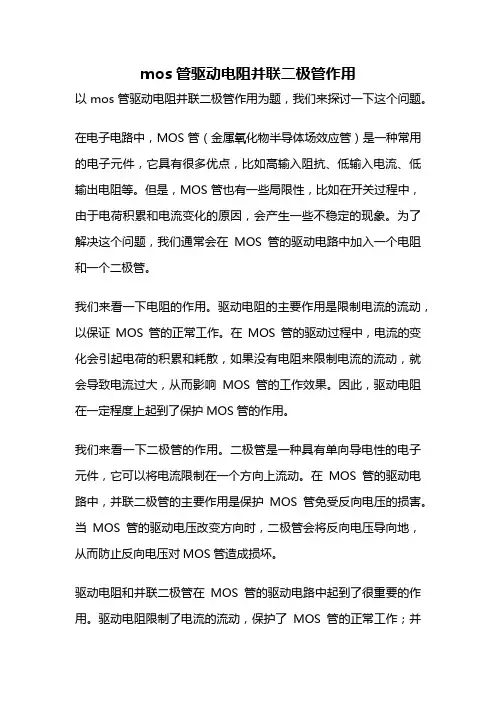

mos管驱动电阻并联二极管作用以mos管驱动电阻并联二极管作用为题，我们来探讨一下这个问题。
在电子电路中，MOS管（金属氧化物半导体场效应管）是一种常用的电子元件，它具有很多优点，比如高输入阻抗、低输入电流、低输出电阻等。
但是，MOS管也有一些局限性，比如在开关过程中，由于电荷积累和电流变化的原因，会产生一些不稳定的现象。
为了解决这个问题，我们通常会在MOS管的驱动电路中加入一个电阻和一个二极管。
我们来看一下电阻的作用。
驱动电阻的主要作用是限制电流的流动，以保证MOS管的正常工作。
在MOS管的驱动过程中，电流的变化会引起电荷的积累和耗散，如果没有电阻来限制电流的流动，就会导致电流过大，从而影响MOS管的工作效果。
因此，驱动电阻在一定程度上起到了保护MOS管的作用。
我们来看一下二极管的作用。
二极管是一种具有单向导电性的电子元件，它可以将电流限制在一个方向上流动。
在MOS管的驱动电路中，并联二极管的主要作用是保护MOS管免受反向电压的损害。
当MOS管的驱动电压改变方向时，二极管会将反向电压导向地，从而防止反向电压对MOS管造成损坏。
驱动电阻和并联二极管在MOS管的驱动电路中起到了很重要的作用。
驱动电阻限制了电流的流动，保护了MOS管的正常工作；并联二极管则保护了MOS管免受反向电压的损害。
这两个元件的作用相辅相成，共同确保了MOS管的稳定工作。
需要注意的是，选择合适的驱动电阻和二极管是非常重要的。
驱动电阻的阻值应根据MOS管的工作电流来确定，一般需要满足一定的电流放大比；而并联二极管的参数应根据MOS管的工作电压来选择，以确保二极管能够承受反向电压。
此外，还需要考虑驱动电路的功耗和响应速度等因素。
MOS管驱动电阻并联二极管在电子电路中起着重要的作用。
它们共同保证了MOS管的稳定工作，防止了电流和电压的不稳定引起的问题。
在设计电子电路时，我们需要合理选择驱动电阻和二极管，并根据实际情况进行调整，以确保电路的稳定性和可靠性。
继电器驱动电路原理及注意事项
继电器驱动电路原理及注意事项默认分类2008-09-22 11:04:21 阅读1762 评论0 字号：大中小继电器驱动电路原理及注意事项家用空调器电控板上的12V直流继电器，是采用集成电路2003驱动，当2003输出脚不够用时才会用晶体管驱动，下面分别介绍这两种驱动电路。
1、集成电路2003电路原理图左图1～7是信号输入（IN），10～16是输出信号（OUT），8和9是集成电路电源。
右图是集成块内部原理图。
1.1 工作原理简介根据集成电路驱动器2003的输入输出特性，有人把它简称叫“驱动器”“反向器”“放大器”等，现在常用型号为：TD62003AP。
当2003输入端为高电平时，对应的输出口输出低电平，继电器线圈通电，继电器触点吸合；当2003输入端为低电平时，继电器线圈断电，继电器触点断开；在2003内部已集成起反向续流作用的二极管，因此可直接用它驱动继电器。
1.2检修判断2003好坏的方法非常简单，用万用表直流档分别测量其输入和输出端电压，如果输入端1～7是低电平（0V），输出端10～16必然是高电平（12V）；反之，如果输入端1～7是高电平（5V），输出端10～16必然是低电平（0V）；否则，驱动器已坏。
测试条件：1.待机；2.开机。
测试方法：将万用表调至20V直流档，负表笔接电控板地线（7812稳压块散热片），正表笔分别轻触2003各脚。
2. 晶体管驱动电路当晶体管用来驱动继电器时，必须将晶体管的发射极接地。
具体电路如下：2.1工作原理简介NPN晶体管驱动时：当晶体管T1基极被输入高电平时，晶体管饱和导通，集电极变为低电平，因此继电器线圈通电，触点RL1吸合。
当晶体管T1基极被输入低电平时，晶体管截止，继电器线圈断电，触点RL1断开。
PNP晶体管驱动电路目前没有采用，因此在这里不作介绍。
2.1 电路中各元器件的作用：晶体管T1可视为控制开关，一般选取VCBO≈VCEO≥24V，放大倍数β一般选择在120～240之间。
接触器线圈并联元件说明相关知识讲解
交流线圈 AC 230V（A1 A2）
注：交流接触器与直流接触器不可混用，两接触器线圈上 并联二极管及阻容元件不可混用；
风机故障举例说明：
120#风机 UPS输出短路原因：
交流接触器并联阻容元件和二极管，导致二极管击穿短路，致 使UPS输出短路。
交流接触器线圈并联阻容模块的作用： 1)吸收电感线圈的瞬间感应高压。 2)消除线圈产生的杂散电磁波(避免干扰周围的敏感电 路)。 3)相位补偿。
由于接触器的线圈是个电感，在外部接点使其断开 电流时由于dt非常小，因此L×di/dt非常大，线圈 产生非常高的反向电动势，这个电动势使断开线圈 的接点产生很大的电弧，引起对周边电子设备特别 是对电子控制设备引起干扰，同时也降低接点的电 气寿命。电容两端的电压不能突变，并上电容后就 能延缓和降低线圈的反向电动势，减小干扰，延长 接点的寿命。在电容上串联一个适当的电阻，可以 阻尼振荡，减小过电压的时间，达到更好的效果， 这就是阻容吸收器。
图纸说明; 主控线圈上继电器： 直流线圈 DC 24V（A1+ A2-）
注：上图为白色施耐德24V小继电器加装二极管； 主控图纸上通过24V蓝色小继电器控制接触器线圈（如发电 机冷却风扇、液压站油泵、齿轮箱油泵、齿轮箱加热等） 未加装二极管；
变频器线圈上继电器： 直流线圈 DC 24V（A1+ A2-）
接触器线圈并联元件说明相关知识讲解
直流接触器上并联二极管作用：
续流二极管：防止断电瞬间产生的反向电动势损坏上一 级电路。
接触器断开之后线圈还有剩余电流,剩余电流会对线圈有 不良影响,为了避免对线圈损坏通过二极管和电阻将剩余 电流消耗掉。
电感线圈有一个特性：就是通过它的电流不可以突 变，如果电流发生突变，电感线圈本身就会产生一 个反向的电动势，这个电动势就是力图维持原来的 电流而产生的，电流变化越大，速度越快，这个反 电动势就越高。当这个反向电动势无处泄放的时候， 他就很有可能击穿电路中的薄弱环节，例如：半导 体器件，元件，开关触点，等等，甚至可能击穿触 点间的空气，使线圈断不了电，从而可能造成重大 损失。 这个反向并联在电感线圈两端的二极管，就是 为了在电感线圈突然断电的瞬间，为这个由线圈产 生的反向电动势提供一个泄放的通路，使反电势不 至于击穿或者烧毁其他的东西，也使电感线圈能够 正常的断电。
续流二极管保护继电器原理
1续流二极管都是并联在线圈的两端，线圈在通过电流时，会在其两端产生感应电动势。
当电流消失时，其感应电动势会对电路中的原件产生反向电压。
当反向电压高于原件的反向击穿电压时，会把原件如三极管，等造成损坏。
续流二极管并联在线两端，当流过线圈中的电流消失时，线圈产生的感应电动势通过二极管和线圈构成的回路做功而消耗掉。
丛而保护了电路中的其它原件的安全。
在电路中反向并联在继电器或电感线圈的两端，当电感线圈断电时其两端的电动势并不是立即消失，此时残余电动势通过一个二极管释放，起这种作用的二极管叫续流二极管。
2其实还是个二极管只不过它在这起续流作用而以，例如在继电器线圈两端反向接的那个二极管或单向可控硅两端反向接的也都是为什么要反向接个二极管呢？3因为继电器的线圈是一个很大的电感，它能以磁场的形式储存电能，所以当他吸合的时候存储大量的磁场当控制继电器的三极管由导通变为截至时线圈断电但是线圈里有磁场这时将产生反向电动势电压高达1000v以上很容易击穿推动三极管或其他电路元件，这是由于二极管的接入正好和反向电动势方向一致把反向电势通过续流二极管以电流的形式中和掉从而保护了其他电路元件，因此它一般是开关速度比较快的二极管，象可控硅电路一样因可控硅一般当成一个触点开关来用，如果控制的是大电感负载一样会产生高压反电动势原理和继电器一样的。
在显示器上也用到一般用在消磁继电器的线圈上。
经常和储能元件一起使用，防止电压电流突变，提供通路。
电感可以经过它给负载提供持续的电流，以免负载电流突变，起到平滑电流的作用！在开关电源中，就能见到一个由二极管和电阻串连起来构成的的续流电路。
这个电路与变压器原边并联。
当开关管关断时，续流电路可以释放掉变压器线圈中储存的能量，防止感应电压过高，击穿开关管。
一般选择快速恢复二极管或者肖特基二极管就可以了，用来把线圈产生的反向电势释放掉！在图3中，在电源断开的瞬间，续流二极管VD保护了继电器KR。
我想问在这个过程中都发生了些什么？比如说，断开的瞬间KR产生的自感电势是顺时针还是逆时针方向？产生了自感电势后，跟随产生的电流又是怎么流的？难道电流是顺时针方向在二极管和继电器所组成的小回路里面流动吗？请高人们告诉我这时候都发生了些什么动作。
电阻二极管的作用
电阻二极管的作用
电阻和二极管在电路中各自扮演着重要的角色，而将它们串联起来，可以产生一些特定的效果。
电阻的主要作用是限制电路中的电流大小，它可以分压和限流。
在电路中，电阻可以将电能转化为热能。
电阻的阻值代表了对电流流动的阻挡力的大小，阻值越大，电流越小。
电阻在电路中通常起到分压和分流的作用，对于交流和直流信号都可以通过。
二极管则是一种具有单向导电性的PN元件，它有多种功能，包括降压、镇流、阻尼、单向导电等。
二极管可以用于整流电路，将方向交替变化的交流电变换成单一方向的脉冲直流电；也可以用于开关电路，正向电压下导通，反向电压下截止，这种开关特性使得二极管可以组成各种逻辑电路。
此外，二极管还可以用于限幅电路，利用其正向导通后压降基本保持不变的特性，将信号幅度限制在一定范围内。
当电阻和二极管串联时，电阻可以起到分压和限流的作用，从而保护二极管，防止其被击穿或因电流过大而损坏。
这种组合在电路中可以实现整流控制，对电回路进行保护，避免因电压过大而损坏二极管。
总的来说，电阻和二极管各自具有多种功能，而将它们串联起来，可以进一步发挥它们的优势，实现对电路的有效控制和保护。
并联电阻和反向并联二极管作用
并联电阻和反向并联二极管作用并联电阻是指将两个或多个电阻器连接到一个电路中，共享电路中的电流。
并联电阻的作用是调节电路中的电流分配和电压分配，同时可以增加电路的稳定性和可靠性。
一方面，并联电阻可以用于限制电流。
当电路中连接了并联电阻时，电路中的电流将被分流到各个并联电阻上。
通过调整不同电阻的阻值，可以控制电流分配的比例。
并联电阻可以用于控制电路中的总电流，使其不会超过电路或元件的最大额定电流。
这对于保护元件免受过流的损害非常重要。
另一方面，并联电阻可以用于调节电路中的电压。
由于并联电阻使电流被分流，根据欧姆定律，电阻越高，通过该电阻的电流越小，电压差也将相应减小。
因此，通过调整不同电阻的阻值，可以实现对电路中不同元件的电压调节。
特别在传感器和电压比较器等应用中，并联电阻可以用来调整电压，使其在特定范围内。
并联电阻还可以用于均衡电路中的电流分配。
在并联电路中，电流会根据电阻的阻值分配到不同的电阻上，使电路中的电流分布更均匀。
这对于提高电路的稳定性和可靠性非常重要。
在一些应用中，如LED背光驱动电路中，为了保证所有LED的亮度一致，会将LED连接到并联电阻上，以均衡电流分布。
反向并联二极管也称为保护二极管，是指把二极管反向连接到电路中的负载上，用于保护负载和其他元件免受反向电压的损害。
反向并联二极管的主要作用是在负载中出现反向电压时提供一条低阻抗通路，使反向电流通过二极管而不是负载。
反向并联二极管能够起到以下几个方面的作用：1.保护负载：当负载电压反向偏置时，反向并联二极管将提供一个低阻抗的通路，使反向电流直接通过二极管流回电源，从而保护负载不受反向电压的损害。
2.防止元件损坏：在电路中的其他元件如晶体管、集成电路等遇到反向电压时，反向并联二极管可以防止这些元件受到损坏。
由于反向并联二极管的导通电压一般较低，它可以将电压超过其导通电压的反向电压导向到地点。
3.防止电路出现故障：在一些情况下，电路中可能会因为供电电源的电压瞬间增加而导致反向电压的出现。
盘点继电器在各领域的应用
盘点继电器在各领域的应用继电器在控制电路中有独特的电气、物理特性，其断态的高绝缘电阻和通态的低导通电阻，使得其它任何电子元器件无法与其相比，加上继电器标准化程度高、通用性好、可简化电路等优点，所以继电器应用十分广泛。
继电器应用需要注意的问题要正确选型要用好继电器，正确选型是很重要的，首先必须对被控对象的性质、特点和使用要求有透彻的了解，并进行周密考虑。
对所选继电器的原理、用途、技术参数、结构特点、规格型号要掌握和分析。
在此基础上应根据项目实际情况和具体条件，来正确选择继电器。
对接点的认识继电器线圈未带电时处于断开状态的动静接点，称为“常开接点”，反之，则称为“常闭接点”。
一个动接点同时与一个静接点常闭而与另一个静接点常开，就称它们为“转换接点”。
在同一个继电器中，可以具有一对或数对常开接点或常闭接点(两者也可同时具有)，也可具有一组或数组转换接点。
消除接点火花的方法由于继电器接点通断的电流较小，接点间不会出现电弧，但会出现“火花放电”，这是由于接点电路中存在电感，则在断开时电感上会出现过电压，它与电源电压一起加在接点间隙上，使刚分开一点距离的接点间隙击穿而放电。
由于能量所限，只会产生火花放电，接点间存在的电容与电感中能量的交替转换，使火花放电时隐时现，而成为一种高频信号，再者火花放电对接点也会造成损伤，而会降低使用寿命，因此必须设法消除，实用的消火花电路有两种，如图1所示。
一.其基本作用原理是，使电感中的能量不通过接点而通过RC；二.在断开时经过二极管V在负载r.L上消耗掉。
在应用中选择一种就行了。
但要注意的是，RC参数要选择适当，参数主要靠实验来决定，通常电容C可按负载电流1A／1微法选择。
使用二极管时其正负极性应连接正确。
增大接点负载的方法在使用中，如果接点的负载能力满足不了使用要求时，可以采取几对接点并联的方法来解决。
但在使用前应进行调整，使之接点的同步性达到要求，否则适得其反。
最好的方法是采用中间继电器或接触器来扩大接点的负载能力。
mos管驱动电阻并联二极管作用
mos管驱动电阻并联二极管作用mos管是一种常用的半导体器件，它具有开关功能，可以在电路中起到驱动和控制的作用。
而电阻和二极管是常见的被并联使用的元器件，它们在电路中各有不同的作用和功能。
本文将探讨mos管驱动电阻并联二极管的作用，以及它们在电路中的应用。
我们来了解一下mos管的特性和工作原理。
mos管是金属氧化物半导体场效应管的简称，它由源极、栅极和漏极组成。
mos管的开关功能是通过改变栅极与源极之间的电压来实现的。
当栅极电压高于一定阈值时，mos管处于导通状态；当栅极电压低于一定阈值时，mos管处于截止状态。
mos管具有低电压驱动、高速开关和低功耗等优点，因此被广泛应用于各种电子设备和电路中。
而电阻是一种用来限制电流流动的元器件，它的主要作用是降低电路中的电压和电流。
电阻通常由导电材料制成，通过改变电阻的阻值来控制电路中的电流大小。
电阻的并联可以起到分流的作用，使电流在不同的分支中流动，从而实现不同电路元件的工作。
二极管是一种具有单向导电性的元器件，它可以将电流限制在一个方向上流动。
二极管由P型半导体和N型半导体组成，当正向电压作用于二极管时，二极管处于导通状态；当反向电压作用于二极管时，二极管处于截止状态。
二极管的主要作用是保护其他器件不受反向电压的损坏，同时也可以用于整流、波形修整等电路。
mos管驱动电阻并联二极管的作用是为了提高电路的稳定性和可靠性。
在一些特殊的电路应用中，mos管的驱动电流可能过大，导致mos管工作不稳定或过载。
此时，可以通过并联电阻来限制mos 管的驱动电流，避免过大的电流对mos管造成损害。
而并联二极管的作用是为了保护mos管免受反向电压的侵害，防止mos管受到电压的损坏。
在实际应用中，mos管驱动电阻并联二极管常常用于各种开关电路、逆变器、功率放大器等场合。
通过合理选择电阻的阻值和二极管的参数，可以实现对mos管的准确驱动和保护。
同时，mos管驱动电阻并联二极管还可以提高电路的工作效率和稳定性，减少因电流和电压过大而引起的故障。
继电器两端并联续流二极管的作用
继电器两端并联续流二极管的作用由于电感中的电流不能突变，如果要切断电感电路，我们总是需要提供电感电流释放回路。
假如没有提供释放回路，电感电流就会自寻通道，比如，通过空气释放，通过开关触点或者其他不应导电的元件释放。
短时间的高电压将对电路产生极大的破坏。
电感器能够产生高电压的能力在电源设计时非常有用，但也意味着，在没有准备好释放通路时不可以随便切断电感电路。
断电时EMF产生的瞬时高压（数倍甚至数十倍于电源电压）如果无处释放，会对电路的其他元件造成损害，而如果提供释放回路，又怎么能适时接通呢？即电感电路接通时，释放回路不通，而电感电路断开时释放回路就接通。
电阻是双向导电的，而二极管就具有单向导电特性。
因此我们采用如图1所示的电路，图中并联在电感两端的二极管称为续流二极管（flyback diode或flywheel diode）。
图1 续流二极管电路续流二极管的作用续流二极管通常和储能元件一起使用，其作用是防止电路中电压电流的突变，为反向电动势提供耗电通路。
电感线圈可以经过它给负载提供持续的电流，以免负载电流突变，起到平滑电流的作用！在开关电源中，就能见到一个由二极管和电阻串连起来构成的的续流电路。
这个电路与变压器原边并联。
当开关管关断时，续流电路可以释放掉变压器线圈中储存的能量。
BUCK电路中续流二极管的选择BUCK电路图BUCK电路中一般选择快速恢复二极管或者肖特基二极管来作为"续流二极管"，它在电路中一般用来保护元件不被感应电压击穿或烧坏，以并联的方式接到产生感应电动势的元件两端，并与其形成回路，使其产生的高电动势在回路以续电流方式消耗，从而起到保护电路中的元件不被损坏的作用。
理论上二极管选用至少2倍于最大电流，实际使用时，由于二极管的瞬间抗过载能力较强，使用最大电流50A的超快速二极管也行，加上合理的散热片，实际使用中一般少有损坏。
导通时的总阻抗是电机内阻+驱动管等效内阻。
继电器线圈并联串联RC或二极管的作用
继电器线圈并联、串联RC或二极管的作用继电器是电子电路中常用的一种元件，一般由晶体管、继电器等元器件组成的电子开关驱动电路中，往往还要加上一些附加电路以改变继电器的工作特性或起保护作用。
继电器的附加电路主要有如下三种形式：1.继电器串联RC电路：电路形式如图1，这种形式主要应用于继电器的额定工作电压低于电源电压的电路中。
当电路闭合时，继电器线圈由于自感现象会产生电动势阻碍线圈中电流的增大，从而延长了吸合时间，串联上RC电路后则可以缩短吸合时间。
原理是电路闭合的瞬间，电容C两端电压不能突变可视为短路，这样就将比继电器线圈额定工作电压高的电源电压加到线圈上，从而加快了线圈中电流增大的速度，使继电器迅速吸合。
电源稳定之后电容C不起作用，电阻R起限流作用。
2.继电器并联RC电路：电路形式见图2，电路闭合后，当电流稳定时RC 电路不起作用，断开电路时，继电器线圈由于自感而产生感应电动势，经RC电路放电，使线圈中电流衰减放慢，从而延长了继电器衔铁释放时间，起到延时作用。
3.继电器并联二极管电路：电路形式见图3，主要是为了保护晶体管等驱动元器件。
流经线圈的电流变化时，线圈会产生自激电压来抑制电流的变化，当线圈中的电流变化越快时，所产生的电压越高。
在继电器开通到关断的瞬间，由于线圈有电感的性质，所以瞬间会在继电器的线圈的低电压端产生一个瞬间电压尖峰,通常能高达数十倍的线圈额定工作电压。
当图中晶体管VT由导通变为截止时，流经继电器线圈的电流将迅速减小，这时线圈会产生很高的自感电动势与电源电压叠加后加在VT的c、e两极间，会使晶体管击穿，并联上二极管后，即可将线圈的自感电动势钳位于二极管的正向导通电压，此值硅管约0.7V，锗管约0.2V，从而避免击穿晶体管等驱动元器件。
并联二极管时一定要注意二极管的极性不可接反，否则容易损坏晶体管等驱动元器件。
继电器线圈断电瞬间，线圈上可产生高于线圈额定工作电压值30倍以上的反峰电压，对电子线路有极大的危害，通常采用并联瞬态抑制（又叫削峰）二极管或电阻的方法加以抑制，使反峰电压不超过50V，但并联二极管会延长继电器的释放时间3~5倍。
在继电器线圈两端并联电阻和反向并联二极管各起什么作用
在继电器线圈两端并联电阻和反向并联二极管各起什么作用？有什么不同因为继电器线圈在断电的一瞬间会产生一个很强的反向电动势，对其它元件有影响，在继电器线圈两端并联电阻和反向并联二极管是用来消耗这个反向电动势的，通常叫做消耗二极管和消耗电阻；直流继电器一般采用二极管，并联电阻的比较少见，具体有什么不同我也说不清楚。
光用电阻不好，线圈通电的时候电阻会消耗电能。
反并联二极管就不会。
关断的时候线圈通过二极管泄放储存的磁场能，不会对其他元器件造成影响。
继电器断开(相当于电感断开)时,产生一个感生电动势.并联的二极管会在这个电动势的下沿着电感与二极管形成的回路继续向电感(线圈)供电.因此会引时延.(断电时产生的感生电动势往往比电源提供的电压还要高)<br>并一个二极管的意义在于保护继电器的线圈不被断开时产生的高电压所损坏.(绝缘击穿,线间短路....).<br><br>一般来说继电器都有一定的滞后.通常在毫秒级或十毫秒级,加上二极管后虽然有时延,但通常也是可以忽略不计的.<在电路图中电阻与电容并联起什么作用就这两个电器元件来说，电阻与电容并联后，当电阻两端接高频交流时电阻短路，就相当于只有电容。
接直流时电容不通就相当于只有电阻具体问题具体分析阻容并联，滤波的一种，产生直流压降，并对交流短路。
工程上一般不用它来滤波，而用来粗略的稳压。
典型应用，比如三极管放大电路中，射极电阻加旁路电容，用来稳定静态工作点，减小输入信号对静态点的影响。
交流电从外部输入电源供应器的第一道关卡，为了阻隔来自电力在线干扰，以及避免电源供应器运作所产生的交换噪声经电力线往外散布干扰其他用电装置，都会于交流输入端安装一至二阶的EMI(电磁干扰)Filter(滤波器)，其功能就是一个低通滤波器，将交流电中所含高频的噪声旁路或是导向接地线，只让60Hz左右的波型通过。
滤波电路整个包于铁壳中，能更有效避免噪声外泄；插座上只加上Cx与Cy电容，X电容(Cx，又称为跨接线路滤波电容)：这是EMI滤波电路组成中，用来跨接火线(L)与中性线(N)间的电容，用途是消除来自电力线的低通常态噪声。
继电器接二极管作用
继电器接二极管的作用：那个二极管叫“续流二极管”由于在电路中起到续流的作用而得名，一般选择快速恢复二极管或者肖特基二极管来作为“续流二极管”，它在电路中一般用来保护元件不被感应电压击穿或烧坏，以并联的方式接到产生感应电动势的元件两端，并与其形成回路，使其产生的高电动势在回路以续电流方式消耗，从而起到保护电路中的元件不被损坏。
由于继电器的线圈是感性原件，变化的电流通过线圈时线圈会产生自感电动势，根据法拉第定律.自感电动势的大小与通过线圈的电流变化率（线圈内磁通变化率）成正比。
所以当断开电源瞬间电流变化率很大，线圈将产生高于电源电压数倍的自感电动势.并与电源电压叠加,（自感电动势的极性可根据楞次定律来进行确定)。
假如继电器线圈两端没并接二极管,这么高的电压作用在电路上就会损坏电路上的三极管等原器件。
所以我们在线圈两端并接上二极管，并且使断电瞬间线圈产生的自感电动势极性满足二极正向导通形成续流，把这自感感生电流泄放掉从而保护了电路上的三极管等原器件。
这就是继电器接二极管的作用。
续流二极管我们通常所说的“续流二极管”由于在电路中起到续流的作用而得名，一般选择快速恢复二极管或者肖特基二极管来作为“续流二极管”，它在电路中一般用来保护元件不被感应电压击穿或烧坏，以并联的方式接到产生感应电动势的元件两端，并与其形成回路，使其产生的高电动势在回路以续电流方式消耗，从而起到保护电路中的元件不被损坏的作用。
1续流二极管英文名：Freewheeling diode （简称：FWD）2作用续流二极管经常和储能元件一起使用，防止电压电流突变，提供通路。
电感可以经过它给负载提供持续的电流，以免负载电流突变，起到平滑电流的作用。
在开关电源中，就能见到一个由二极管和电阻串连起来构成的的续流电路。
这个电路与变压器原边并联。
当开关管关断时，续流电路可以释放掉变压器线圈中储存的能量，防止感应电压过高，击穿开关管。
一般选择快速恢复二极管或者肖特基二极管就可以了，用来把线圈产生的反向电势通过电流的形式消耗掉，可见“续流二极管”并不是一个实质的元件，它只不过在电路中起到的作用称做“续流”。
开关电源中整流后二极管和电阻串联再和电容并联的作用
开关电源中整流后二极管和电阻串联再和电容并联的作用1. 引言1.1 概述开关电源是一种常见的电源类型，其通过开关管的开关控制实现对输入电压进行调节和转换。
然而，开关电源输出的信号往往是交流信号，在实际应用中需要将其转换为直流信号才能满足大多数电子设备的需求。
在这个过程中，整流后二极管和电阻串联以及电容并联起着至关重要的作用。
1.2 文章结构本文将分为五个主要部分进行阐述。
首先，将介绍整流后二极管的作用，并详细解释它是如何防止反向电流流过负载、将交流信号转换为直流信号的。
接下来，我们将重点讨论电阻串联在开关电源中的作用，包括限制电流大小和提供稳定工作状态。
最后，我们将深入探讨电容并联的作用，包括滤波去除纹波信号和储存能量以提供瞬时需求电流。
1.3 目的本文旨在帮助读者更好地理解开关电源中整流后二极管、串联电阻和并联电容器所起到的作用。
通过详细介绍原理和具体的功能，读者将能够更全面地了解它们在开关电源中的重要性，并理解为什么它们被广泛应用于各种电子设备和系统中。
以上是“1. 引言”部分的内容，提供了对文章主题的概述、文章结构的介绍以及本文撰写的目的。
2. 整流后二极管的作用:2.1 原理介绍:在开关电源中，整流后二极管是一个关键元件。
它被连接在开关电源的输出端，在转换交流电为直流电的过程中起到重要作用。
整流后二极管通常采用硅二极管或者快恢复二极管。
2.2 作用一：阻止反向电流流过负载:整流后二极管的主要作用之一是防止反向电流通过负载。
当开关电源在工作周期内切断时，原本正向工作的功率开关断开，但由于负载上储存的能量（如电感和电容）仍具有释放的趋势，可能会导致反向电压出现。
此时，整流后的二极管可以将这些反向电压截断，并确保其不会对负载造成损害。
2.3 作用二：转换交流电为直流电:另外一个重要功能是将交流输入信号转换为稳定的直流输出信号。
当输入信号为交流信号时，即使经过变压器降压和整形滤波等处理后得到了较低幅度的脉冲/变化信号，其仍然包含着纹波信号。
继电器的三种附加电路
1. 继电器的三种附加电路继电器是电子电路中常用的一种元件，一般由晶体管、继电器等元器件组成的电子开关驱动电路中，往往还要加上一些附加电路以改变继电器的工作特性或起保护作用。
继电器的附加电路主要有如下三种形式：1.继电器串联RC电路：电路形式如图1，这种形式主要应用于继电器的额定工作电压低于电源电压的电路中。
当电路闭合时，继电器线圈由于自感现象会产生电动势阻碍线圈中电流的增大，从而延长了吸合时间，串联上RC电路后则可以缩短吸合时间。
原理是电路闭合的瞬间，电容C两端电压不能突变可视为短路，这样就将比继电器线圈额定工作电压高的电源电压加到线圈上，从而加快了线圈中电流增大的速度，使继电器迅速吸合。
电源稳定之后电容C不起作用，电阻R 起限流作用。
2.继电器并联RC电路：电路形式见图2，电路闭合后，当电流稳定时RC电路不起作用，断开电路时，继电器线圈由于自感而产生感应电动势，经RC电路放电，使线圈中电流衰减放慢，从而延长了继电器衔铁释放时间，起到延时作用。
3.继电器并联二极管电路：电路形式见图3，主要是为了保护晶体管等驱动元器件。
当图中晶体管VT由导通变为截止时，流经继电器线圈的电流将迅速减小，这时线圈会产生很高的自感电动势与电源电压叠加后加在VT的c、e两极间，会使晶体管击穿，并联上二极管后，即可将线圈的自感电动势钳位于二极管的正向导通电压，此值硅管约0.7V，锗管约0.2V，从而避免击穿晶体管等驱动元器件。
并联二极管时一定要注意二极管的极性不可接反，否则容易损坏晶体管等驱动元器件。
继电器的应用技巧1．要正确选型要用好继电器，正确选型是很重要的，首先必须对被控对象的性质、特点和使用要求有透彻的了解，并进行周密考虑。
对所选继电器的原理、用途、技术参数、结构特点、规格型号要掌握和分析。
在此基础上应根据项目实际情况和具体条件，来正确选择继电器。
2．对接点的认识继电器线圈未带电时处于断开状态的动静接点，称为“常开接点”，反之，则称为“常闭接点”。

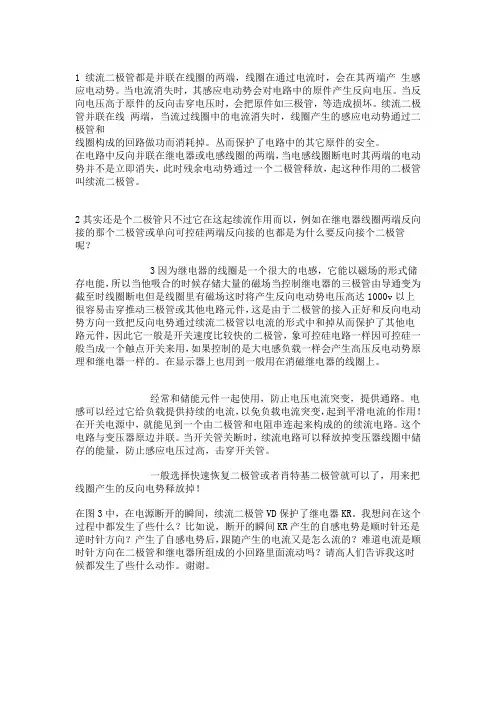

续流二极管作用及工作原理
续流二极管作用及工作原理之巴公井开创作续流二极管都是并联在线圈的两端,线圈在通过电流时,会在其两端发生感应电动势.当电流消失时,其感应电动势会对电路中的原件发生反向电压.当反向电压高于原件的反向击穿电压时,会把原件如三极管,等造成损坏.续流二极管并联在线两端,当流过线圈中的电流消失时,线圈发生的感应电动势通过二极管和线圈构成的回路做功而消耗失落.丛而呵护了电路中的其它原件的平安.在电路中反向并联在继电器或电感线圈的两端,当电感线圈断电时其两真个电动势其实不立即消失,此时残余电动势通过一个二极管释放,起这种作用的二极管叫续流二极管.其实还是个二极管只不外它在这起续流作用而以,例如在继电器线圈两端反向接的那个二极管或单向可控硅两端反向接的也都是为什么要反向接个二极管呢？因为继电器的线圈是一个很年夜的电感,它能以磁场的形式贮存电能,所以当他吸合的时候存储年夜量的磁场当控制继电器的三极管由导通酿成截至时线圈断电可是线圈里有磁场这时将发生反向电动势电压可高达1000V以上很容易击穿推动三极管或其他电路元件,这是由于二极管的接入正好和反向电动势方向一致把反向电势通过续流二极管以电流的形式中和失落从而呵护了其他电路元器件,因此它一般是开关速度比力快的二极管,象可控硅电路一样因可控硅一般当做一个触点开关来用,如果控制的是年夜电感负载一样会发生高压反电动势原理和继电器一样的.在显示器上也用到一般用在消磁继电器的线圈上.经常和储能元件一起使用,防止电压电流突变,提供通路.电感可以经过它给负载提供继续的电流,以免负载电流突变,起到平滑电流的作用！在开关电源中,就能见到一个由二极管和电阻串联起来构成的的续流电路.这个电路与变压器原边并联.当开关管关断时,续流电路可以释放失落变压器线圈中贮存的能量,防止感应电压过高,击穿开关管.一般选择快速恢复二极管或者肖特基二极管就可以了,用来把线圈发生的反向电势释放失落！在图3中KR在VT导通时,上面电压为上正下负,电流方向由上向下.在VT关断时会,KR中电流突然中断,会发生感应电势,其方向是力图坚持电流不变,即总想坚持KR电流方向为由下至下.这个感应电势与电源电压迭加后加在ＶＴ两端,容易使ＶＴ出穿.为此加上ＶＤ,将ＫＲ发生的感应电势短路失落,电注是你所说的“顺时针方向在二极管和继电器所的小回路里面流动”,从而呵护ＶＴ.图２中的Ｒ、Ｃ也是利用Ｃ上电压不能突变的原理,来吸收感应电势.可见“续流二极管”其实不是一个实质的元件,它只不外在电路中起到的作用称做“续流”.续流二极管在正激开关电源的作用？在正激开关电源中,当MOS关断的时候,变压器副边靠电感中贮存的能量对外提供电流.为使电感在有负载时发挥这种作用,在变压器的副边增加续流二极管.当MOS关断时,电感,负载和续流二极管会发生通路,将电感中的能量对外传递.只有在有外负载的情况下,续流二极管中采纳电流流过变流技术中,续流二极管在电路里起什么作用？在电子变流电路中,整流部份单相桥式整流是实际应用最多的单相整流电路.而三相桥式整流是电力系统特别是发机电励磁系统应用最多的方式.这两种电路都要接入续流二极管.其作用年夜致是一样的,以单相桥式电路为例说明：当可控整流桥接入感性负载时,由于电感电流不能突变,在可控硅关断期内,必需在负载两端接入续流二极管以坚持电感电流的通路,以防止可控硅关断时在电感负载两端发生危险的过电压和可控硅能够换相导通.然而发机电励磁系统应用较多的三相桥式整流电路有三相半控桥与三相全控桥电路之分.因此为了保证整流元件可靠换流,半控桥需要在感性负载两端并联续流二极管,而全控桥不需要这样做.当导通角改变时,半控桥的平均电压和线电流的变动较全控桥慢.在现如今使用较多的如变频器等设备中包括有整流和逆变等变流电路,其中用到的续流二极管,一般都是在变频器内部的直流母线上加续流二极管,那是因为如果负载是电感元件时当母线上年夜容量的逆变器发生故障时,直流母线上会发生巨年夜的反向浪涌能量,此时,我们需要给这些能量提供一个泻放通道,否则巨年夜的能量将击穿或烧毁小逆变器. 而这个通道就需要二极管来构成,故应为续流二极管.单向半波可控整流电路带年夜电感负载时,为什么必需加续流二极管？单向半波可控整流带年夜电感负载,在负半周可控硅截止时,电感负载会发生很高的反向感应电动势,此反向电动势足以使可控硅击穿烧毁,加续流二极管后可使反向电动势泄放为二极管的正向压降（约0.7v）,从而有效呵护可控硅续流二极管二极管的供应商通常是指反向并联在电感线圈,继电器继电器的供应商,可控硅可控硅的供应商等储能元件两端,在电路中电压或电流呈现突变时,对电路中其它元件起呵护作用的二极管.续流二极管由于在电路中起到续流的作用而得名,一般选择快速恢复二极管或者肖特基二极管来作为续流二极管.续流二极管的简介以电感线圈为例,当线圈中有电流通过时,其两端会有感应电动势发生.当电流消失时,其感应电动势会对电路中的元件发生反向电压.当反向电压高于元件的反向击穿电压时,会把元件如三极管等烧坏.如果在线圈两端反向并联一个二极管(有时候会串接一个电阻),当流过线圈中的电流消失时,线圈发生的感应电动势就会通过二极管和线圈构成的回路消耗失落,从而保证电路中的其它元件的平安.对继电器而言,由于继电器的线圈是一个很年夜的电感,它能以磁场的形式贮存电能,所以当它吸合的时候会存储年夜量的磁场.当控制继电器的三极管由导通酿成截至时,线圈就会断电,但此时线圈里磁场并未立即消失,该磁场将发生反向电动势,其电压可高达 1000v,这样的高压很容易击穿如三极管或其它电路元件.如果我们在继电器两端反向并联一个二极管(对继电器,通常会在续流二极管上串接一个电阻以防止回路电流过高),由于该二极管的接入正好和反向电动势方向一致,这样就可以把反向电动势以电流的形式消耗失落,从而到达呵护其它电路元器件的目的.对可控硅电路,由于可控硅一般当做一个触点开关开关的供应商来用,如果控制的是年夜电感负载,一样会发生高压反电动势,其原理和继电器一样.在显示器上同样也会用到续流二极管,一般是用在消磁继电器的线圈上.续流二极管的工作原理上图给出了续流二极管的典范应用电路,其中电阻R视情况决定是否需要.储能元件在VT导通时,电压为上正下负,电流方向从上向下.当VT关断时,储能元件中的电流突然中断,此时会发生感应电势,其方向是力图坚持电流不变,即总想坚持储能元件电流方向从上向下.这个感应电势与电源电源的供应商电压迭加后加在VT两端,容易使VT击穿,为此可以加上VD,这样就可以将储能元件发生的感应电势短路失落,从而到达呵护VT的目的.续流二极管的作用续流二极管通常和储能元件一起使用,其作用是防止电路中电压电流的突变,为反向电动势提供耗电通路.电感线圈可以经过它给负载提供继续的电流,以免负载电流突变,起到平滑电流的作用！在开关电源开关电源的供应商中,就能见到一个由二极管和电阻串联起来构成的的续流电路.这个电路与变压器原边并联.当开关管关断时,续流电路可以释放失落变压器线圈中贮存的能量,防止感应电压过高,击穿开关管.续流二极管的选型一般选择快速恢复二极管或者肖特基二极管,如FR254、FR255、FR256、FR257、1N5204、1N5205、1N5206、1N5207、1N5208、1N5404、1N5405、5406、5407、5408等.续流二极管的注意事项续流二极管通常应用在开关电源、继电器电路、可控硅电路、IGBTIGBT 的供应商等电路中,其应用非常广泛.在使用时应注意一下几点：(1) 续流二极管是防止直流线圈断电时,发生自感电势形成的高电压对相关元器件造成损害的有效手段！(2) 续流二极管的极性不能接错,否则将造成短路事故；(3) 续流二极管对直流电压总是反接的,即二极管的负极接直流电的正极端；(4) 续流二极管是工作在正向导通状态,其实不是击穿状态或高速开关状。
继电器控制电路模块及原理讲解
继电器控制电路模块及原理讲解发布: 2011-9-8 | 作者: —— | 来源:huangguohai| 查看: 564次| 用户关注：能直接带动继电器工作的CMOS集成块电路在电子爱好者认识电路知识的的习惯中，总认为CMOS 集成块本身不能直接带动继电器工作，但实际上，部分CMOS集成块不仅能直接带动继电器工作，而且工作还非常稳定可靠。
本实验中所用继电器的型号为JRC5M－DC12V微型密封的继电器（其线圈电阻为750Ω）。
现将CD4066CMOS集成块带动继电器的工作原理分析如下：CD4066是一个四双向模拟开关，集成块SCR1～SCR4为控制端，用于控制四双向模拟开关的能直接带动继电器工作的CMOS集成块电路在电子爱好者认识电路知识的的习惯中，总认为CMOS集成块本身不能直接带动继电器工作，但实际上，部分CMOS集成块不仅能直接带动继电器工作，而且工作还非常稳定可靠。
本实验中所用继电器的型号为JRC5M－D C12V微型密封的继电器（其线圈电阻为750Ω）。
现将CD4066CMOS集成块带动继电器的工作原理分析如下：CD4066是一个四双向模拟开关，集成块SCR1～SCR4为控制端，用于控制四双向模拟开关的通断。
当SCR1接高电平时，集成块①、②脚导通，＋12V→K1→集成块①、②脚→电源负极使K1吸合；反之当SCR1输入低电平时，集成块①、②脚开路，K1失电释放，SC R2～SCR4输入高电平或低电平时状态与SCR1相同。
本电路中，继电器线圈的两端均反相并联了一只二极管，它是用来保护集成电路本身的，千万不可省去，否则在继电器由吸合状态转为释放时，由于电感的作用线圈上将产生较高的反电动势，极容易导致集成块击穿。
并联了二极管后，在继电器由吸合变为释放的瞬间，线圈将通过二极管形成短时间的续流回路，使线圈中的电流不致突变，从而避免了线圈中反电动势的产生，确保了集成块的安全。
低电压下继电器的吸合措施常常因为电源电压低于继电器的吸合电压而使其不能正常工作，事实上，继电器一旦吸合，便可在额定电压的一半左右可靠地工作。
继电器并联发光二极管
继电器并联发光二极管
继电器并联发光二极管是一种常见的电路连接方式，它可以实现多个发光二极管与继电器并联工作。
这种连接方式通常用于需要同时控制多个发光二极管的场景，例如灯光控制系统或指示灯控制。
在这种连接方式中，每个发光二极管都与继电器并联连接，继电器作为开关控制电路的通断。
当继电器闭合时，电流可以通过继电器并分流到每个发光二极管，使它们同时工作。
当继电器断开时，电流无法通过发光二极管，它们将停止工作。
在实际应用中，需要根据具体情况选择适当的继电器和发光二极管。
确保继电器的额定电流和电压能够满足所有发光二极管的需求，并注意继电器的触发电流和发光二极管的电流匹配。
此外，还需要适当设计电路，包括使用适当的电流限制电阻，以保护发光二极管免受过电流损坏。
总之，继电器并联发光二极管是一种常见的电路连接方式，可以实现多个发光二极管的并联工作。
在实际应用中，需要合理选择元件并设计电路，以确保安全可靠地实现所需控制功能。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
并联二极管是用来消耗这个反向电动势的，通常叫做消耗二极管和消耗电阻；直流继电器一般采用二极管，并联电阻的比较少见，具体有什么不同我也说不清楚。
光用电阻不好，线圈通电的时候电阻会消耗电能。
反并联二极管就不会。
关断的时候线圈通过二极管泄放储存的磁场能，不会对其他元器件造成影响。
继电器断开(相当于电感断开)时,产生一个感生电动势.并联的二极管会在这个电动势的作用下沿着电感与二极管形成的回路继续向电感(线圈)供电.因此会引时延.(断电时产生的感生电动势往往比电源提供的电压还要高)<br>并一个二极管的意义在于保护继电器的线圈不被断开时产生的高电压所损坏.(绝缘击穿,线间短路....).<br><br>一般来说继电器都有一定的滞后.通常在毫秒级或十毫秒级,加上二极管后虽然有时延,但通常也是可以忽略不计的.<
在电路图中电阻与电容xx起什么作用
就这两个电器元件来说，电阻与电容并联后，当电阻两端接高频交流时电阻短路，就相当于只有电容。
接直流时电容不通就相当于只有电阻具体问题具体分析
阻容并联，滤波的一种，产生直流压降，并对交流短路。
工程上一般不用它来滤波，而用来粗略的稳压。
典型应用，比如三极管放大电路中，射极电阻加旁路电容，用来稳定静态工作点，减小输入信号对静态点的影响。
交流电从外部输入电源供应器的第一道关卡，为了阻隔来自电力在线干扰，以及避免电源供应器运作所产生的交换噪声经电力线往外散布干扰其他用电装置，都会于交流输入端安装一至二阶的EMI(电磁干扰)Filter(滤波器)，其功能就是一个低通滤波器，将交流电中所含高频的噪声旁路或是导向接地线，只让60Hz左右的波型通过。
滤波电路整个包于铁壳中，能更有效避免噪声外泄；插座上只加上Cx与Cy电容，X电容(Cx，又称为跨接线路滤波电容)：
这是EMI滤波电路组成中，用来跨接火线(L)与中性线(N)间的电容，用途是消除来自电力线的低通常态噪声。
Y电容(Cy，又称为线路旁通电容器)：
Y电容为跨接于浮接地(FG)和火线(L)/中性线(N)之间，用来消除高通常态及共态噪声。
共模态扼流圈在滤波电路中为串联在火线(L)与中性线(N)上，用来消除电力在线低通共态以及射频噪声。
所谓共态噪声，代表是L/N线对于地线E间的噪声，而常态噪声，则是L与N线之间的噪声，EMI滤波器功能主要是消除及阻挡这两类噪声。
在EMI滤波电路之后的是瞬时保护电路及整流电路，常见的组件如下。
保险丝：
当其流过其上的电流值超出额定限度时，会以熔断的方式来保护连接于后端电路，一般使用于电源供应器中的保险丝为快熔型，
温度保险丝，这类保险丝固定于大功率水泥电阻或是功率组件的散热片上，主要是用于超温保护，避免组件过热而损坏或发生火灾，这类保险丝也有与电流保险丝结合的版本，对电流及温度进行双重保护。
负温度系数电阻(NTC)：
电源供应器接通电源瞬间，其内的高压端电解电容属于无电状态，充电瞬间将产生过大电流突波以及线路压降，可能使桥式整流器等组件超出其额定电流而烧坏。
NTC使用时串联于L或N线路上，启动时其内部阻抗值可以限制充电瞬间的电流值，而负温度系数的定义是其电阻会随其温度上升而降低，所以随着电流流过本体使温度逐渐升高后，其阻值会随着降低，使阻抗可随温度降低，仍会消耗些许功率，所以目前高效率电源大多采用更进阶的瞬时保护电路。
金氧变阻器(MOV)：
变阻器跨接于保险丝后端的火线与地线间，其动作原理为当其两端电压差低于其额定电压值时，本体呈现高阻抗；当电压差超出其额定值，本体电阻会
急速下降，L-N间呈现近似短路状态，前端的保险丝因短路而升高的电流将会使其熔断，以保护后端电路，有时本体承受功率过大时，亦以自毁方式来警告用户该装置已经出现问题。
通常用于电源供应器交流输入端，当输入交流发生过电压时能及时让保险丝熔断，避免使内部组件损坏。
桥式整流器：
内部由四颗二极管交互连接所构成的桥式整流器，其功用是将输入交流进行全波整流后，供后端交换电路使用。
其外观与大小会随着组件额定电压及电流的不同而有所差异，部分电源供应器会将其固定于散热片上，协助其散热，以利稳定的长时间运作。
整流桥的作用就是能够通过二极管的单向导通的特性将电平在零点上下浮动的交流电转换为单向的直流电，整流桥就是将桥式整流电路封装在一起了.其中+号引线是整流输出的正极,-号引线是整流输出负极.其余两引线接交流电源.开关晶体：
依控制信号导通及截止，决定电流是否流过，
场效应管可应用于放大.由于场效应管放大器的输入阻抗很高,因此耦合电容可以容量较小,不必使用电解电容器.
为何称为隔离型交换式降压电源供应器，就是因为使用变压器作为高低电压分隔，并利用磁能进行能量交换，不仅可以避免高低压电路故障时的漏电危险，也能简单产生多种电压输出。
以变压器作为隔离分界，二次侧的输出电压已经比一次侧要低上许多，不过还需要经过整流、调整以及滤波平滑等电路
电感器随着磁芯结构、感抗值、电路上安装位置的不同，可以作为交换电路中的储能组件、磁性放大电路的电压调整组件以及二次侧整流后输出滤波使用，于电源供应器中广泛使用。
如电感器般，电容器同样也作为储能组件以及涟波平滑使用。
为了承受整流后的高压直流，高耐压电阻器用于限制电路上流过的电流，并于电源供应器关闭后释放电容器内所储存的电荷，避免产生电击事故
光耦合器主要是用于高压电路与低压电路的信号传递，并维持其电路隔离，避免发生故障时高低压电路间产生异常电流流动，使低压组件损坏。
其原理就是使用发光二极管与光敏晶体管，利用光来进行信号传递，且因为两者并无电路上的链接，所以可以维持两端电路的隔离。
由于输入电压高，电容器容量大，因此在接通电网瞬间会产生很大的浪涌冲击电流，一般浪涌电流值为稳态电流的数十倍。
这可能造成整流桥和输入保险丝的损坏，也可能造成高频变压器磁芯饱和损坏功率器件，造成高压电解电容使用寿命降低等。
所以在整流桥前加入由电阻R1和继电器K1组成的输入软启动电路。
