多介质过滤器选型
多介质过滤器
多介质过滤器多介质过滤器是利用一种或几种过滤介质，在一定的压力下把浊度较高的水通过一定厚度的粒状或非粒材料，从而有效的除去悬浮杂质使水澄清的过程，常用的滤料有石英砂，无烟煤，锰砂等，主要用于水处理除浊，软化水，纯水的前级预处理等，出水浊度可达3度以下。
编辑本段简介过滤的含义，在水处理过程中，过滤一般是指以石英砂、无烟煤等滤料层截留水中悬浮杂质，从而使水获得澄清的工艺过程。
用于过滤的多孔材料称为滤料，石英砂是最常见的滤料。
滤料有粒状，粉状和纤维状多种。
常用滤料有石英砂、无烟煤、活性炭、磁铁矿、拓榴石、陶瓷、塑料球等。
多介质过滤器（滤床），既采用两种以上的介质作为滤层的介质过滤器，在工业循环水处理系统中，用以去除污水中杂质、吸附油等，使水质符合循环使用的要求。
过滤的作用，主要是去除水中的悬浮或胶态杂质，特别是能有效地去除沉淀技术不能去除的微小粒子和细菌等，BOD5和COD等也有某种程度的去除效果。
性能参数如下表所示：多介质过滤器性能参数[1]编辑本段过滤器的构造和滤料过滤器构成多介质过滤器主要由过滤器体、配套管线和阀门构成。
其中过滤器体主要包括以下组件：简体；布水组件；支撑组件；反洗气管；滤料；排气阀(外置)等。
滤料的选择依据(1)必须有足够的机械强度，以免在反冲洗过程中很快地磨损和破碎；(2)化学稳定性要好；(3)不含有对人体健康有害及有毒物质，不含有对生产有害、影响生产的物质；(4)滤料的选择，应尽量采用吸附能力、截污能力大、产水量高、出水水质好的滤料。
在滤料中，卵石主要是起支撑作用，在过滤工艺过程中，因其强度高，相互之间的间距缝隙稳定，孔隙大，便于正洗工序中，滤后水顺利通过；同样，反洗工序中，反洗水和反洗空气等能顺利通过。
常规配置中，卵石分为四种规格，铺垫方式为自下而上先大后小。
滤料的粒径和装填高度之间的关系滤床的高度和滤料的平均粒径的比值为800～1 000(设计规范)。
滤料的粒径的大小和过滤精度相关。
多介质过滤器设计方案
多介质过滤器设计方案
多介质过滤器设计方案可以分为以下几个方面：滤材选型、滤材层次、滤材组合、滤器结构和滤器运行维护。
滤材选型是多介质过滤器设计的第一步，根据被过滤水质的特点选择合适的滤材。
常见的滤材有砂石、炭质、陶粒等。
砂石作为基础滤材，能够去除较大的杂质；炭质具有吸附性能，能够去除有机物和部分重金属离子；陶粒具有较大的比表面积，可以增加过滤效果。
滤材层次是指根据不同滤材的颗粒大小，将滤材按层次排布。
通常的设计原则是从上到下，颗粒逐渐减小。
通过这样的层次排布，可以使杂质在滤材层中逐渐过滤，提高过滤效果。
滤材组合指将不同的滤材按一定比例混合使用。
不同滤材具有不同的过滤特性，通过合理的组合可以达到更好的过滤效果。
比如将砂石与炭质按一定比例混合使用，可以既去除大颗粒杂质又去除有机物。
滤器结构是指多介质过滤器的具体形式和构造。
通常采用圆柱形结构，可以根据需要设置进水口、出水口和清洗排污口。
还可以根据需要增加观察窗口和压力表等辅助设备。
滤器运行维护包括滤材清洗和维护等方面。
由于多介质过滤器在过滤过程中会逐渐积聚杂质，因此定期清洗滤材非常重要。
可以通过反冲洗和反吹等方式清洗滤材，使其恢复滤池的过滤效果。
同时，需要定期更换滤材，以保证过滤效果。
综上所述，多介质过滤器设计方案包括滤材选型、滤材层次、滤材组合、滤器结构和滤器运行维护等几个方面。
通过合理的设计和运维，可以达到滤材过滤效果最大化、滤材寿命最长化的目的。
多介质过滤器技术参数
多介质过滤器技术参数
技术参数如下：
1. 过滤器类型：多介质过滤器
2. 孔径尺寸：根据不同需求可选择不同孔径尺寸，常用的包括5微米、10微米、20
微米等。
3. 过滤介质：根据过滤目标液体或气体的特性和需求，可使用不同材质的过滤介质，包括石英砂、石英石、活性炭、陶瓷颗粒等。
4. 滤材粒径范围：一般为0.5mm至2mm，可根据不同应用需求进行调整。
5. 过滤效率：大部分多介质过滤器的过滤效率可达到95%以上，能有效去除悬浮物、颗粒、微生物等杂质。
6. 清洗周期：一般情况下，多介质过滤器的清洗周期为2至3周，具体清洗周期根据使用情况和污染程度可能有所调整。
7. 最大工作压力：多介质过滤器的最大工作压力根据具体设备结构和材质决定，一
般为1.0至3.0 MPa。
9. 安装方式：多介质过滤器可采用立式或卧式安装方式，根据具体场地条件和要求
进行选择。
10. 过滤面积：根据不同型号和尺寸，多介质过滤器的过滤面积范围一般为0.5平方
米至3.0平方米。
请注意，这是根据一般常见的多介质过滤器技术参数进行描述的，实际参数可能因厂
家和产品型号的不同而有所差异。
多介质过滤器技术方案
多介质过滤器技术方案多介质过滤器，又称机械过滤器，外观如图2-16 所示。
主要利用一种或几种过滤介质，在一定压力下，使水通过该介质，去除水中的悬浮物质、固体颗粒和机械杂质等水中不溶解的、非胶态的固体物质;由于它们在条件适宜时可以沉淀，起到降低出水浊度的作用，常作为反渗透系统的预处理，去除较大颗粒的杂质。
如图2-16 多介质过滤器多介质过滤器外形与石英砂过滤器较为相似，多采用碳钢衬塑、玻璃钢、不锈钢、塑料等材质，防止内部被污水腐蚀。
主要区别在于内部装填的过滤介质有所不同。
多介质过滤器的滤料有粒状、粉状、纤维状多种，常用粒状滤料有石英砂、无烟煤、活性炭、磁铁矿、石榴石、陶瓷、塑料球等，可多种滤料混合使用，实际过程中要根据需要选择应用; 而石英砂过滤器大多只装填1～2 种填料，主要以石英砂为主。
（一）过滤原理用过滤器截留悬浮固体，以过滤介质截留悬浮固体前后的重量差作为衡量过滤器发挥作用的依据。
过滤介质一般使用 D=0.5～1.0mm 的滤料介质。
根据水中的杂质成分可以采用单层过滤、双层过滤和多层过滤。
床的顶层由最轻和最粗品级的材料组成，而最重和最细品级的材料放在床的底部。
其原理为按深度过滤——水中较大的颗粒在顶层被去除，较小的颗粒在过滤器介质的较深处被去除。
从而使水质达到粗过滤后的标准，适用于浊度在1～ 10NTU的进水。
（二）性能特点多介质过滤器可去除水中大颗粒悬浮物，从而降低水的 SDI值，一般进水浊度要求小于20 度，出水浊度可达3度以下。
满足深层净化的水质要求。
该设备具有造价低廉，运行费用低，操作简单;滤料经过反洗，可多次使用，滤料使用寿命长等特点。
（三）工艺流程1.过滤多介质过滤器的过滤流程与砂滤基本相似，不同粒径、不同材料的滤料（通常是石英砂、锰砂等）由上到下、由小而大依次排列。
当水从上流经滤料时，水中部分固体悬浮物进入上层滤料形成的微小孔眼，受到吸附和机械阻留作用被滤料的表层所截留。
同时，这些被截留的悬浮物之间又发生重叠和架桥等作用，就好像在滤层的表面形成一层薄膜，继续过滤着水中的悬浮物质，这就是所谓滤料表面层的薄膜过滤。
多介质过滤器反洗泵的选型MicrosoftWord文档
个人收集整理-ZQ
首先我们应该了解水、气地反洗强度，反洗流程水洗—气洗—水洗.
第一步水洗反洗强度()
第二步气洗反洗强度()
第三步水洗反洗强度()
历时
在水洗时，可取().
****
综上所述：
ＤＮ１５００罐运行１７Ｍ３／ｈ运行通量２.６７()
反洗９５Ｍ３／ｈ，反洗通量１５()（可取运行通量地５倍关系）
扬程２０－３０ｍ实际工程多选３０－４０ｍ
气压０.３左右范围０.３－０.６
反推回去，已知出水量１７Ｍ３／ｈ，怎样确定罐体直径？
过滤器(池)滤速
根据上面地表格求出我们所需要罐地直径：
Ｓ＝Ｑ／Ｖ＝１７／６－１０＝２．８３－１．７Ｍ２
Ｒ２＝２．８３－１．７／３．１４
Ｒ＝０．９－０.７４
地反渗透活性炭过滤器为直径×高度
大概需要多少
有计算公式吗？资料个人收集整理，勿做商业用途
这个要用果壳活性炭，直径地罐填活性炭高度要，该活性炭密度为，所以：
吨.资料个人收集整理，勿做商业用途
填装活性炭后地空间称为膨胀体积是给反冲洗后正洗留用地，我建议你填装高度即可.活性炭地填装高度是没有公式计算地，是通过实验得出地.实验中还要注意活性炭本身地滤速特性.至于活性炭地选用，建议你用果壳碳即可，一般元一公斤资料个人收集整理，勿做商业用途
1 / 1。

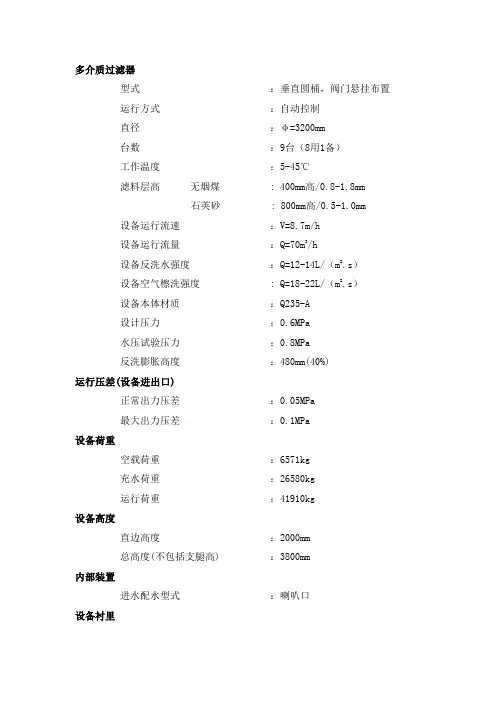

多介质过滤器参数
多介质过滤器型式：垂直圆桶，阀门悬挂布置运行方式：自动控制直径：φ=3200mm台数：9台（8用1备）工作温度：5-45℃滤料层高无烟煤 : 400mm高/0.8-1.8mm石英砂 : 800mm高/0.5-1.0mm 设备运行流速：V=8.7m/h设备运行流量：Q=70m3/h设备反洗水强度：Q=12-14L/（m2.s）设备空气檫洗强度 : Q=18-22L/（m2.s）设备本体材质：Q235-A设计压力：0.6MPa水压试验压力：0.8MPa反洗膨胀高度：480mm(40%)运行压差(设备进出口)正常出力压差：0.05MPa最大出力压差：0.1MPa设备荷重空载荷重：6571kg充水荷重：26580kg运行荷重：41910kg设备高度直边高度：2000mm总高度(不包括支腿高) ：3800mm内部装置进水配水型式：喇叭口设备衬里衬里材料 : 1751天然橡胶衬里层数：1层衬里厚度 : 3mm设备人孔数量：3套直径：DN450mm材料 : Q235-B衬胶设备窥视孔数量：1套规格(长/宽) ：400/150mm视镜材料：有机玻璃视镜厚度 : 40mm接口法兰公称直径公称压力：进水接口：DN125 PN1.0出水接口：DN125 PN1.0反洗进水接口：DN200 PN1.0反洗排水接口：DN200 PN1.0正洗排水接口：DN125 PN1.0排气接口：DN50 PN1.0进空气接口：DN125 PN1.0表计及附件要求设备本体进水手动取样，带手动取样阀门：设备本体出水仪表及手动取样，带手动取样阀门；取样阀规格型号：DN10；材质：1Cr18Ni9Ti；设备本体进水压力表：PN1.0MPa；设备本体出水压力表：PN1.0MPa；设备本体配带手动取样口至手动阀样水管、取样水槽及样水槽支架及至地沟排水管，样水管、样水槽及样水排放管材质：UPVC配供进、出水不锈钢压力表及仪表阀门、导管。
流量计 3- 8550-1P/51530P0 ：1套/台本体所配阀门本体所配进口气动碟阀配置各种阀门的名称门：对夹式气动蝶阀各种阀门型号：S30双作用气动执行机构型号 : S 92位置开关 : S 50-0406各种阀门数量：7只/台生产厂家：阿尔肯或等同。
石英砂过滤器如何选型
万青环保-价格低质量好，致力于环保产业的发展石英砂过滤器如何选型石英砂过滤器是什么？石英砂过滤器如何选型？石英砂过滤器作为多介质过滤器中的一种过滤方式，常常与活性碳过滤器一起搭配使用，因为反冲洗过滤器可以除去水中的悬浮物质、固体颗粒。
悬全自动石英砂过滤器属水质深度处理的一种常规设备。
也常常被用来作为反渗透过滤设备，过滤设备，纳滤设备，微滤设备等的前期预处理，用于去除水中的悬浮物质及颗粒较大物质。
延长后级过滤设备的使用寿命。
【石英砂过滤器如何选型】石英砂过滤器材质可采用玻璃钢、碳钢防腐或衬胶、全不锈钢。
操作方式有全自动和手动两种形式，自动控制是采用美国进口的自动控制器及气、液动阀控制，操作简便易于维护保养，在各行各业水处理工艺的前处理装置得到广泛的应用。
石英砂过滤器的大小主要是根据用户每天的处理量来确定的。
而材质的选用则根据用户对设备造价及应用场合来确定的。
【石英砂过滤器工作原理】石英砂过滤器，用于原水的除浊处理。
将原水送入装有各级匹配的石英砂的石英砂过滤器，利用石英砂的截污能力，可有效地去除水中的较大颗粒悬浮物和胶体等，使出水的浊度小于1mg/l，以保证后万青环保-价格低质量好，致力于环保产业的发展续处理的正常运行。
原水在管道内加入絮凝剂，絮凝剂在水中发生离子水解和聚合过程，水中胶体粒子对水解及聚集的各种产物进行强烈的吸附，使粒子表面电荷和扩散厚度同时降低，因而粒子间相互排斥能降低，相互接近而凝聚，水解产生的聚合物被两个以上的胶体吸附后，在粒子间产生架桥联接，逐步形成较大的絮凝体，经过石英砂过滤器时，为砂滤料载留。
石英砂过滤器的吸附是一种物理吸附，按滤料的填装方式大体可分为松散区(粗砂)、紧密区(细砂)，悬浮物质在松散区主工通过流动接触产生接触凝聚作用，所以该区域截留较大颗粒的悬浮物质，在紧密区主要是惯性碰撞及悬浮颗粒间的吸附作用，所以该区域是截留较小颗粒的悬浮物质。
当石英砂过滤器因截留过量的机械杂质而影响其正常工作，则可用反冲洗的方法来进行清洗。
多介质过滤器设计标准
多介质过滤器设计标准
多介质过滤器是一种常见的水处理设备，其设计标准对于保证设备的过滤效果
和运行稳定性至关重要。
在设计多介质过滤器时，需要考虑多种因素，包括过滤介质的选择、过滤器结构的设计、操作参数的确定等。
本文将从这些方面对多介质过滤器的设计标准进行详细介绍。
首先，过滤介质的选择是多介质过滤器设计的关键。
常见的过滤介质包括石英砂、活性炭、磁性材料等。
不同的水质和处理要求需要选择不同的过滤介质，因此在设计过程中需要充分考虑水质分析结果和处理效果要求，选择合适的过滤介质。
其次，过滤器结构的设计也是至关重要的。
合理的结构设计可以保证过滤器的
运行稳定性和维护便利性。
在设计过程中，需要考虑过滤器的材质、尺寸、进出水口的设置、排污装置的设计等方面，以确保过滤器能够有效地完成过滤任务并方便日常维护。
除此之外，确定操作参数也是设计过程中需要考虑的重要因素。
操作参数包括
过滤速度、反冲洗周期、反冲洗强度等。
这些参数的确定需要综合考虑过滤介质的特性、水质情况、处理需求等因素，以保证过滤器能够在实际运行中达到预期的过滤效果。
在设计多介质过滤器时，还需要考虑设备的安全性和可靠性。
合理的设计应该
能够保证设备在正常运行和突发情况下都能够安全可靠地工作，避免发生意外事故。
总的来说，多介质过滤器的设计标准涉及多个方面，需要综合考虑水质情况、
过滤介质特性、设备结构和操作参数等因素。
只有在设计过程中充分考虑这些因素，并严格按照相关标准进行设计，才能够保证多介质过滤器的过滤效果和运行稳定性，从而为水处理系统提供可靠的保障。
多介质过滤器参数
多介质过滤器参数1.滤料选择：多介质过滤器一般使用石英砂、活性炭、磨搓球、锰砂等滤料。
滤料的选择根据所需的过滤效果和水源水质来确定。
石英砂可以去除较大的颗粒，活性炭可以去除有机物和异味，磨搓球可以去除微小的悬浮物，锰砂可以去除铁和锰。
2. 滤料粒径：多介质过滤器的滤料粒径一般为0.6-1.2mm，滤料粒径直接影响到过滤效果，过大的粒径会导致过滤效果差，过小的粒径会降低水流量。
所以在选择滤料粒径时需要根据具体的应用要求和水质状况来确定。
3.滤料层厚度：多介质过滤器的滤料层厚度一般为0.6-1.2m，滤料层厚度也会影响到过滤效果和水流量。
太薄的滤料层会导致过滤效果差，太厚的滤料层会增加水流阻力。
因此，在设计多介质过滤器时需要考虑到过滤效果和水流量的双重要求。
4.水处理量：多介质过滤器的水处理量一般根据实际需要来确定，可以根据进水水质、水流量和所需的过滤效果来选择合适的规格和数量。
水处理量的参数一般以流量单位为m³/h来表示，具体数值需要根据具体的应用要求来确定。
5.进出水口径：多介质过滤器的进出水口径一般根据水处理量和水流速度来选择，进出水口径越大，水流速度越大，处理能力越强。
进出水口径的选择需要根据实际应用情况和现场条件来确定。
6.过滤效率：多介质过滤器的过滤效率是衡量其性能好坏的一项重要指标，一般来说，过滤效率越高，过滤效果越好。
过滤效率的参数一般以百分比的形式表示，可以通过实验测定或参考厂家提供的数据来确定。
7.运行压力：多介质过滤器的运行压力一般根据滤料的特性和滤料层的厚度来确定。
在设计多介质过滤器时，需要考虑到滤料颗粒的大小、压缩性和水质的变化情况，以确定合适的运行压力。
综上所述，多介质过滤器的参数包括滤料选择、滤料粒径、滤料层厚度、水处理量、进出水口径、过滤效率和运行压力等。
这些参数需要根据具体的应用要求和水质状况来确定，以确保多介质过滤器的有效运行。
过滤器选型标准
1. 过滤器（英文filter）介绍1.1 根据过滤器的使用位置以及用途，可以分为两类：粗过滤器（英文strainer）和精细过滤器粗过滤器主要应用于泵、流量计、阀门前，以保护设备不受大的金属颗粒磨碎，其精度基本是几百微米以上。
精细过滤主要是净化流体，保护工艺安全。
其精度范围基本在1微米到30微米之间。
1.2 按照制造设计要求可以分：压力容器和非压力容器按照压力容器设计和制造的过滤器壳体执行GB150或者ASME标准。
非压力容器执行 SH/T3411或HGT 21637标准执行。
1.3 根据使用介质可分为：气体过滤器和液体过滤器气体过滤器适用于气-固分离流域，可用于气体净化、分成回收等。
液体过滤器适用于液-固分离领域，如润滑油过滤、石油化工行业过滤以及污水处理等。
2. 精细过滤器过滤面积：粗过滤器国内有三部行业标准，因此，只要按照标准选型既可满足要求。
精细过滤器的过滤面积计算基本上不用公式计算，选形时主要依据的是实验数据，因此，过滤器的选择建议还是让生产厂家来选。
过滤三大曲线：流量压差曲线（ΔP-Q），粒径与过滤比曲线（μ-β），时间与压将曲线（T-ΔP）因此，计算过滤面积时要依据这三个曲线，其中最主要的的是流量压差曲线，这个曲线由有实力的过滤器制造厂进行试验测得。
目前最权威的测试方法是多次通过试验：ISO 4572 多次通过试验标准。
此试验台价格昂贵，目前国内仅有2-3台。
目前国内的小厂家过滤器公司滤芯检测是单次通过实验。
过滤面积计算步骤：1. 确定过滤精度为25微米的过滤比，如200（过滤效率），确定何时滤材2. 根据给定压降0.05MPa，对滤材进行流量压差测试。
得出合适流量（L/min）3. 根据所得流量，除以试验滤材的面积，计算流速（L/min.m2）。
4. 根据流速，和实际应用的流量，确定过滤面积，流量/流速=过滤面积5. 根据所选用的过滤面积和滤材确定滤芯结构形式，折叠式或圆筒卷绕式篮式粗过滤器选型计算粗过滤器工艺计算1. 总则本工艺计算依据石油化工管道、泵用过滤器标准计算，参考标准SH/T 3411-1999《石油化工泵用过滤器选用、检验及验收》、HG-T 21637-1991 《化工管道过滤器》。
过滤器的选型
.
过滤器的选型
一般情况下，最末一级过滤器决定空气净化的程度，上游的各级过滤器只起保护作用，它保护下风端过滤器以延长其使用寿命，或保护空调系统以确保其正常工作。
空调设计中，应首先根据用户的洁净要求确定最末一级过滤器的效率，然后，选择起保护作用的过滤器，如果这级过滤器亦需保护，再在它的上风端增设过滤器。
起保护作用的过滤器统称“预过滤器”。
应妥善匹配各级过滤器的效率。
若相邻两级过滤器的效率规格相差太大，则前一级起不到保护后一级的作用；若两级相差不大，则后一级负担太小。
洁净室末端高效过滤器的使用寿命应为5～15年，影响使用寿命的最主要因素是预过滤器的优劣。
当使用“G～F～H～U”效率规格分类时，可方便地估计所需各级过滤器的效率。
在G2～H12中，每隔2～4档设置一级过滤器。
例如：G4→F7→H10，其中，末端H10（亚高效）过滤器决定送风的洁净水平，F7保护H10，G4保护F7。
洁净室末端高效(HEPA)过滤器前要有效率规格不低于F8的过滤器来保护；超高效(ULPA)过滤器前可选用F9～H11的过滤器。
中央空调本身应有效率规格不低于F5（最好使用F7）的过滤器来保护。
在无风沙、低污染地区，F7过滤器前可不设预过滤器；在城市中央空调系统中，G3～F6是常见的初级过滤器。
究竟应设什么效率级别的预过滤器来保护后一级过滤器，这需要设计师和现场工程师将使用环境、备件费用、运行能耗、维护费用等因素综合考虑后决定。
综合要点：
1、末级过滤器的性能要可靠。
2、预过滤器的效率规格要合理。
3、初级过滤器的维护要方便
'.。
多介质过滤器参数
多介质过滤器型式：垂直圆桶，阀门悬挂布置运行方式：自动控制直径：φ=3200mm台数：9台（8用1备）工作温度：5-45℃滤料层高无烟煤 : 400mm高/0.8-1.8mm石英砂 : 800mm高/0.5-1.0mm 设备运行流速：V=8.7m/h设备运行流量：Q=70m3/h设备反洗水强度：Q=12-14L/（m2.s）设备空气檫洗强度 : Q=18-22L/（m2.s）设备本体材质：Q235-A设计压力：0.6MPa水压试验压力：0.8MPa反洗膨胀高度：480mm(40%)运行压差(设备进出口)正常出力压差：0.05MPa最大出力压差：0.1MPa设备荷重空载荷重：6571kg充水荷重：26580kg运行荷重：41910kg设备高度直边高度：2000mm总高度(不包括支腿高) ：3800mm内部装置进水配水型式：喇叭口设备衬里衬里材料 : 1751天然橡胶衬里层数：1层衬里厚度 : 3mm设备人孔数量：3套直径：DN450mm材料 : Q235-B衬胶设备窥视孔数量：1套规格(长/宽) ：400/150mm视镜材料：有机玻璃视镜厚度 : 40mm接口法兰公称直径公称压力：进水接口：DN125 PN1.0出水接口：DN125 PN1.0反洗进水接口：DN200 PN1.0反洗排水接口：DN200 PN1.0正洗排水接口：DN125 PN1.0排气接口：DN50 PN1.0进空气接口：DN125 PN1.0表计及附件要求设备本体进水手动取样，带手动取样阀门：设备本体出水仪表及手动取样，带手动取样阀门；取样阀规格型号：DN10；材质：1Cr18Ni9Ti；设备本体进水压力表：PN1.0MPa；设备本体出水压力表：PN1.0MPa；设备本体配带手动取样口至手动阀样水管、取样水槽及样水槽支架及至地沟排水管，样水管、样水槽及样水排放管材质：UPVC配供进、出水不锈钢压力表及仪表阀门、导管。
流量计 3- 8550-1P/51530P0 ：1套/台本体所配阀门本体所配进口气动碟阀配置各种阀门的名称门：对夹式气动蝶阀各种阀门型号：S30双作用气动执行机构型号 : S 92位置开关 : S 50-0406各种阀门数量：7只/台生产厂家：阿尔肯或等同160 6040413404131840 2 404 3感谢阅读！41 324892384389282878727642876478678。
多介质过滤器反洗泵的选型_Microsoft_Word_文档
举例：罐体直径1500mm,出水量17M3/h.确定反洗水泵的流量及扬程？
首先我们应该了解水、气的反洗强度，反洗流程水洗—气洗—水洗。
第一步水洗反洗强度13-16L/(m2.s)
第二步气洗反洗强度10-15 L/(m2.s)
第三步水洗反洗强度8-10 L/(m2.s)
历时5-10Min
在水洗时，可取15 L/(m2.s)。
3.14*0.75*0.75*15*3600/1000=95M3/h
综上所述：
ＤＮ１５００罐运行１７Ｍ３／ｈ运行通量２.６７L/(m2.s)
反洗９５Ｍ３／ｈ，反洗通量１５L/(m2.s) （可取运行通量的５倍关系）
扬程２０－３０ｍ实际工程多选３０－４０ｍ
气压０.３Mpa左右范围０.３－０.６Mpa
反推回去，已知出水量１７Ｍ３／ｈ，怎样确定罐体直径？
过滤器(池)滤速 m/h
根据上面的表格求出我们所需要罐的直径：
Ｓ＝Ｑ／Ｖ＝１７／６－１０＝２．８３－１．７Ｍ２
Ｒ２＝２．８３－１．７／３．１４
Ｒ＝０．９－０.７４
40T/H的反渗透活性炭过滤器为直径3000×高度4400MM 大概需要多少有计算公式吗？
这个要用果壳活性炭，3000直径的罐填活性炭高度要1.2M，该活性炭密度为
0.5，所以：
1.5 X 1.5 X 3.14 X 1.2 X 0.5=4.239吨。
填装活性炭后的空间称为膨胀体积是给反冲洗后正洗留用的，我建议你填装高度1.5m即可。
活性炭的填装高度是没有公式计算的，是通过实验得出的。
实验中还要注意活性炭本身的滤速特性。
至于活性炭的选用，建议你用果壳碳即可，一般5.5-7元一公斤。
多介质污水过滤器的设计选型和工艺控制
多介质污水过滤器的设计选型和工艺控制摘要：多介质过滤器通常作为生活污水深度处理设备，本文从水质的预处理，设备选型、滤料的添装配比以及运行过程中反洗控制等几个方面对其效果进行分析，提出了相关参数、选型和工艺调整方法，最终改善了生活污水多介质过滤器的处理效果。
关键词：生活污水；多介质；压力过滤器；滤料；反洗1.引言某燃油（气）联合循环电厂的生活污水在经预处理及生化处理后，水中的悬浮物质再经过多介质过滤器的过滤和吸附被去除。
设计、工艺控制等因素对多介质过滤器的过滤效果影响甚大，最终影响污水排放指标是否合格。
2.影响生活污水多介质过滤器处理能力影响因素分析2.1多介质过滤器进水含固率的影响含固率相对较高的污水进入系统，随着系统的长期运行会使曝气池中污泥逐渐增多，最终进入沉淀池，当沉淀池污泥含量高时，在沉淀池表面形成污泥层，污泥进入氯处理水池污染水质，从而降低系统的处理效率，也就是说水中的杂质进入处理系统后最终会造成过滤器堵塞，所以应定期更换均衡池或者曝气池的入口滤网，保证生活污水系统排水畅通，还应加强系统的排泥，减少系统的污泥含量，从而提高过滤器的处理能力。
2.2多介质过滤器选型的影响常用的多介质过滤器类型有无烟煤-石英砂-磁铁矿过滤器，活性炭-石英砂-磁铁矿过滤器，无烟煤-石英砂过滤器等。
无烟煤-石英砂过滤器中的无烟煤滤料用于除色、味、余氯和有机物，其主要作用是吸附。
石英砂滤料用于去除水中的悬浮物，以及水中的胶体、有机物、农药、细菌、病毒等污染物。
该类过滤器过滤阻力小，比表面积大，耐酸碱性强，耐氧化，PH适用范围为广，抗污染性好。
过滤时滤床自动形成上疏下密状态，有利于在各种运行条件下保证出水水质，反洗时滤料充分散开，清洗效果好，该过滤器广泛用于自来水、市政工程用水以及生活污水深度处理等。
根据电厂生活污水来源及其水质情况我们选用无烟煤-石英砂过滤器作为生活污水处理的主要设施。
2.3滤料类型选择和滤料分布对多介质过滤器出力的影响作为过滤介质要有足够的机械强度，不致冲洗时引起磨损；要有足够的化学稳定性，不能溶于水，否则易影响过滤水质。
多介质过滤器规格书
新疆时代石油工程有限公司业主：新疆油田公司石西作业区项目编号：08440施工程地点：石西公寓技术规格书编号:08440施水02工程名称：石西公寓给排水系统扩建工程共 18 页石西公寓给排水系统扩建工程多介质过滤器技术规格书版次说明编制校对审核审定日期目录第一部分工程概况和要求 (3)1 工程概述 (3)2 范围 (3)3 定义 (3)4 项目总体要求 (3)第二部分现场条件 (5)1 安装场所 (5)2 环境条件 (5)第三部分主要通用技术要求 (5)1 采用规范、标准及法规 (5)2 计量单位 (7)3 供货技术要求 (7)3.1工程技术方案 (7)3.1.1基础资料 (7)3.1.2 处理量 (8)3.1.3 工艺流程说明 (8)3.1.4 控制功能说明 (8)3.2 供货范围 (9)3.3 供货设备说明 (10)3.3.1 主要参数 (10)3.3.2 配水系统 (11)3.3.3 过滤介质 (11)3.3.4 管汇 (12)3.3.5 气洗搅拌方式 (12)4 水压试验 (12)5 标志、包装、运输、贮存 (12)6 对供货商技术文件资料的要求 (14)7 质量证明书 (15)8 时间进度要求 (15)9 培训与设备监造 (15)10 供货商对本技术规格书的确认 (16)11 售后服务 (16)12 保证和担保 (17)13 设计确定 (18)第四部分特殊要求技术条件 (18)第一部分工程概况和要求1 工程概述新增多介质过滤器，用于石西公寓地下水预处理，与反渗透装置合建。
2 范围本技术规格书包括石西公寓给排水系统扩建工程多介质过滤器在设计、制造、材料、测试、检验、运输和验收等方面的最低要求。
3 定义本技术规格书用到的名称定义如下：项目：石西公寓给排水系统扩建工程业主：新疆油田公司石西作业区设计：新疆时代石油工程有限公司供货商：是指按照本技术规格书的要求为业主设计、制造、提供成套设备的公司或厂家。
多介质过滤器选型
外形尺寸 φ1016×2830 φ1516×3280 φ2016×3480 φ2520×3560 φ3024×3750
多介质机械过滤器主要技术特性过滤层高（Biblioteka m）设计最大出力（t/h）
600/1400
11.8
600/1400 700/1700
26.5 47
700/1700
74
700/1700
106
设备净重（kg） 1673 2566 4120 6864 9266
工作压力（MPa） 工作温度 运行流速 进水浊度
≤0.6 5-50 8-12 ≤5
规格型号 -1500 -2000 -2500 -3000
外形尺寸 φ1516×3025 φ2016×3430 φ2524×3460 φ3024×3591
f 滤料层高（mm） 进水耗量（mg/L） 出水耗氧量（mg/L）
备注
设计最大出力（t/h） 17.7 31.4 49.0 70.0
1500-2000 5 2
滤料自理
设备净重（kg） 2671 4020 6380 9260
工作压力（MPa） 工作温度（℃） 运行流速（m/h）
≤0.6 5-50 8～12
设备规范 出水浊度（mg/LG）
反洗强度（L/M2.S）
石英砂 无烟煤
0.5～3 15～18 10～12
进水浊度（mg/L）
≤10
多介质
12～16
规格型号 -1000 -1500 -2000 -2500 -3000 -3200
2．活性炭过滤器 (actived-carbon filter)
该设备能去除水中余氯，保证反渗透膜正常使用，去除水中异味及有机物，降低水中浓度 ，色度、在水生理领域中占有相当重要的地位 ，足水深度处理中不可缺 少的工艺。它具有很多特殊功效：可以去色度、脱氯，去除有机物(BOD、COD)、有机氯，去氨氮和亚硝酸盐，去除水中部分有毒物质。一般作为前级处理，提高 后续系统的使用寿命和出水水质。
