结构位移监测系统
坝体内部位移监测方案
坝体内部位移监测方案一、监测目的本监测方案旨在确保坝体结构的稳定性，及时发现异常位移现象，为坝体安全提供可靠的数据支持，并采取必要的预警和处置措施。
二、监测方法采用高精度全站仪进行坝体内部位移监测。
通过对坝体表面和内部各点的三维坐标进行定期测量，获取位移数据。
同时，结合GPS技术，实现监测数据的快速、准确获取。
三、监测点布设根据坝体的结构特点和可能存在的位移区域，合理布设监测点。
每个监测点包括基准点和位移监测点，基准点用于校准和确定坐标系，位移监测点用于实际测量。
确保监测点覆盖整个坝体，并对关键区域进行加密布设。
四、监测周期根据坝体的特性和工程要求，制定合理的监测周期。
一般情况下，监测周期可分为长期监测（如每年一次）、中期监测（如每季度一次）和短期监测（如每月一次）。
对于重要区域或特殊情况，可适当增加监测频率。
五、数据处理与分析对采集的位移数据进行预处理，如数据筛选、异常值剔除等。
利用专业软件进行数据分析和处理，提取坝体位移的变化趋势、速率等信息。
结合坝体的设计参数和实际工况，评估坝体的安全状态，及时发现异常情况。
六、预警与处置根据数据处理与分析结果，设定相应的位移阈值作为预警标准。
当监测到的位移量超过阈值时，启动预警机制，采取必要的处置措施，如通知相关人员、进行应急检查等。
同时，根据实际情况采取加固、修复等措施，确保坝体的安全。
七、监测资料整理与归档定期对监测数据进行整理和归档，建立完善的数据库系统。
对所有监测资料进行分类管理，方便查阅和分析。
同时，保证监测资料的保密性和安全性，防止数据泄露和损坏。
八、人员培训与演练为确保监测工作的顺利进行，定期对相关人员进行培训和演练。
培训内容包括监测设备的操作和维护、数据处理和分析方法、预警与处置流程等。
通过培训和演练提高人员的技能水平和工作效率，确保监测工作的准确性和可靠性。
同时，加强人员安全意识教育，确保在紧急情况下能够迅速、有效地应对。

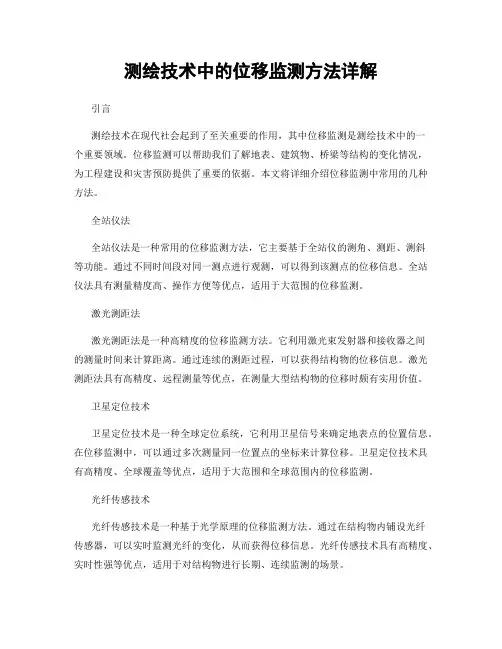

测绘技术中的位移监测方法详解
测绘技术中的位移监测方法详解引言测绘技术在现代社会起到了至关重要的作用，其中位移监测是测绘技术中的一个重要领域。
位移监测可以帮助我们了解地表、建筑物、桥梁等结构的变化情况，为工程建设和灾害预防提供了重要的依据。
本文将详细介绍位移监测中常用的几种方法。
全站仪法全站仪法是一种常用的位移监测方法，它主要基于全站仪的测角、测距、测斜等功能。
通过不同时间段对同一测点进行观测，可以得到该测点的位移信息。
全站仪法具有测量精度高、操作方便等优点，适用于大范围的位移监测。
激光测距法激光测距法是一种高精度的位移监测方法。
它利用激光束发射器和接收器之间的测量时间来计算距离。
通过连续的测距过程，可以获得结构物的位移信息。
激光测距法具有高精度、远程测量等优点，在测量大型结构物的位移时颇有实用价值。
卫星定位技术卫星定位技术是一种全球定位系统，它利用卫星信号来确定地表点的位置信息。
在位移监测中，可以通过多次测量同一位置点的坐标来计算位移。
卫星定位技术具有高精度、全球覆盖等优点，适用于大范围和全球范围内的位移监测。
光纤传感技术光纤传感技术是一种基于光学原理的位移监测方法。
通过在结构物内铺设光纤传感器，可以实时监测光纤的变化，从而获得位移信息。
光纤传感技术具有高精度、实时性强等优点，适用于对结构物进行长期、连续监测的场景。
振动传感技术振动传感技术是一种基于振动原理的位移监测方法。
通过在结构物上设置振动传感器，可以监测结构物的振动情况，并通过振动参数（如振动频率、振动幅度等）来计算位移。
振动传感技术具有实时性强、灵敏度高等优点，适用于对结构物的动态位移进行监测。
总结本文详细介绍了测绘技术中的几种常用位移监测方法，包括全站仪法、激光测距法、卫星定位技术、光纤传感技术和振动传感技术。
每种方法都具有特定的应用场景和优点，可以根据实际需求选择合适的方法。
位移监测的技术不断发展和完善，将为未来的工程建设和灾害预防提供更准确的数据支持。
希望本文能为读者对位移监测方法有更深入的了解和应用提供帮助。

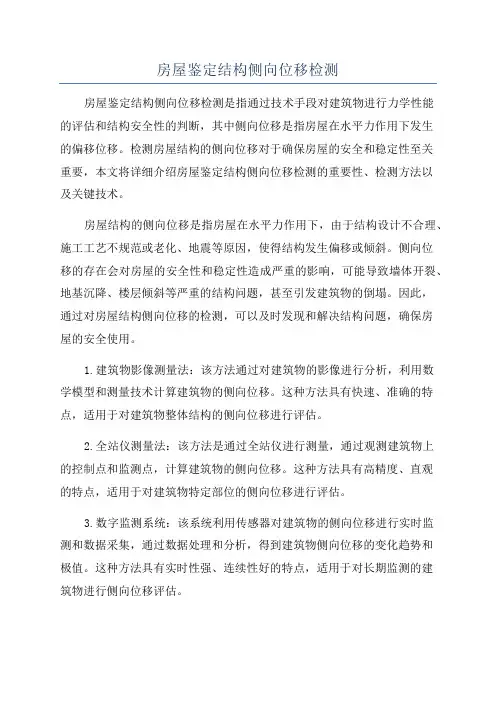

房屋鉴定结构侧向位移检测
房屋鉴定结构侧向位移检测房屋鉴定结构侧向位移检测是指通过技术手段对建筑物进行力学性能的评估和结构安全性的判断，其中侧向位移是指房屋在水平力作用下发生的偏移位移。
检测房屋结构的侧向位移对于确保房屋的安全和稳定性至关重要，本文将详细介绍房屋鉴定结构侧向位移检测的重要性、检测方法以及关键技术。
房屋结构的侧向位移是指房屋在水平力作用下，由于结构设计不合理、施工工艺不规范或老化、地震等原因，使得结构发生偏移或倾斜。
侧向位移的存在会对房屋的安全性和稳定性造成严重的影响，可能导致墙体开裂、地基沉降、楼层倾斜等严重的结构问题，甚至引发建筑物的倒塌。
因此，通过对房屋结构侧向位移的检测，可以及时发现和解决结构问题，确保房屋的安全使用。
1.建筑物影像测量法：该方法通过对建筑物的影像进行分析，利用数学模型和测量技术计算建筑物的侧向位移。
这种方法具有快速、准确的特点，适用于对建筑物整体结构的侧向位移进行评估。
2.全站仪测量法：该方法是通过全站仪进行测量，通过观测建筑物上的控制点和监测点，计算建筑物的侧向位移。
这种方法具有高精度、直观的特点，适用于对建筑物特定部位的侧向位移进行评估。
3.数字监测系统：该系统利用传感器对建筑物的侧向位移进行实时监测和数据采集，通过数据处理和分析，得到建筑物侧向位移的变化趋势和极值。
这种方法具有实时性强、连续性好的特点，适用于对长期监测的建筑物进行侧向位移评估。
在进行房屋鉴定结构侧向位移检测时，还需要掌握一些关键技术，如测量仪器的选择与校验、控制点的布设与标定、数据采集与处理等。
其中，测量仪器的选择与校验是保证检测结果准确性的重要保障，需要选择精度高、稳定性好的仪器，并经过校验确保其准确度。
控制点的布设与标定是为了获取建筑物的坐标系统和基准面，为后续的数据处理和分析提供准确的参考。
数据采集与处理是对采集到的建筑物位移数据进行整理、计算和分析，得到结构侧向位移的变化趋势和极值。
综上所述，房屋鉴定结构侧向位移检测是确保房屋安全和稳定性的重要手段，通过选择合适的检测方法和掌握关键技术，可以对房屋结构的侧向位移进行准确评估，及时发现和解决结构问题，确保房屋的安全使用。
位移监测点布置原则
位移监测点布置原则
1、位移监测点离隧道口距离和结构中心线上的垂直距离的方位由现场技术人员综合评估决定。
一般而言，距离应大于隧道结构的深度，垂直距离应大于1/2隧道结构的深度，但不应超过隧道结构深度的5/2.
2、位移监测点间的距离由技术人员按监测对象的密度、沿线位移监测要求、监测形状和面积等因素综合评估决定，一般不应小于20m。
3、一般地质构造较复杂、断层较多、沟槽变化较大时，应加大沿线位移监测点布置的密度。
4、通风孔、轨道硬化等构筑物的位移监测点应紧挨其两侧。
5、有平台、凹坑等加载作用的位移监测点应分布于平台外缘和凹坑外围。
结构沉降位移监测传感器原理
结构沉降位移监测传感器原理
结构沉降位移监测传感器是一种用于测量结构沉降和位移的设备。
其原理基于应变传感技术，如应变片或光纤光栅。
应变片传感器原理：应变片粘贴在结构表面上，当结构发生位移或沉降时，应变片会受到应变作用，从而发生形变。
应变片内部的电阻会发生变化，通过测量电阻的变化量可以得到结构的位移或沉降。
光纤光栅传感器原理：光纤光栅是一种光纤中的光学结构，在光纤光栅上有一系列的反射区域。
当结构发生位移或沉降时，引起光纤光栅上反射区域的位置发生变化，从而改变了光栅内部的光信号特性。
通过测量这些光信号的变化量，可以确定结构的位移或沉降。
这些传感器通常是通过数据采集器将测量到的位移或沉降数据传输给计算机或监测系统，以进行数据处理和分析。
结构沉降位移监测传感器的应用可以帮助人们及时监测和评估结构的稳定性和安全性，从而采取必要的维护和修复措施。
位移监测方案范文
位移监测方案范文
介绍
位移监测是一项新兴的监测技术，用于监测建筑结构的变形和位移情况，它可以检测建筑物的沉降、抗震和震害等特性，协助建设维护单位更有效地规划、设计、监测、维护建筑施工项目。
组成
1.硬件设备：包括位移传感器、数据采集器、数据分析系统等，可以为位移监测提供数据采集和处理支持。
2.软件系统：主要包括位移监测管理系统、位移分析软件和可视化数据分析软件等，使用这些软件可以快速准确地分析监测数据，有效进行位移分析和可视化处理。
3.安装部署：采用钢筋混凝土结构的建筑物，采用特定的位移监测系统，根据建筑物的结构特征，确定监测装置的安装位置。
4.数据处理：根据监测的资料及分析，对数据进行处理，包括数据采集、数据处理、数据可视化、报告生成等。
5.性能测试：进行性能测试以验证位移监测的数据准确性和稳定性。
应用
1.建筑抗震监测：可以监测建筑物在地震、风、冰雹等恶劣环境条件下的位移情况。
2.基础沉降监测：可以监测基础的累积位移。
基于近景摄影测量的建筑物结构动态位移监测系统
（ ｎｏ ｇＵｎｖ ｒｉ Ｎａ ｔｎ ｉｅｓｔ ｙ，Ｎａ ｔｎ ２ ０ ９， ｉａ ｎｏ ｇ２ ６ １ Ｃｈｎ ）
Ａｂ ｔ ａ ｔ Ｔ ｖ ｒ ｏ ｅ ｄ ｆｉｕ ｔ ｓｏ ｕ ｌｉ ｇ ｓｒ ｃｕ ｅ ｄ ｎ ｍｉ ｉ ｌｃ ｍｅ ｔｍｏ ｉ ｒ ｇ，ａ ｓ ｒ ｅ ｉ ｇ ｍｅ ｈ ｄ ｏ ｓｒ ｃ ： ｏ ｏ ｅ ｃ ｍｅ ｔ ｉ ｃ ｌ ｅ ｆｂ ｉ ｎ ｔｕ ｔ ｒ ｙ ａ ｃ ｄ ｓ ａ ｅ ｎ ｎ ｔ ｉ ｈ ｉ ｄ ｐ ｏｎ ｕｖ ｙｎ ｔｏ ｆ ｂ ｉ ｉ ｇ ｓ ｕ ｔｒ ｙ ａ ｃ ｄ ｓ ｌ ｃ ｍｅ ｔ ｂ ｓ ｄ ｏ ｌ ｓ — ａ ｇ ｈ ｔｇ ａ ｕ ｌ ｎ ｔ ｃｕ ｅ ｄ ｎ ｍｉ ｉｐ ａ ｅ ｎ ａ ｅ ｎ ｃｏ ｅ — ｎ ｅ ｐ ｏ ｏ ｒ ｍｍ ｅｒ ｓ ｇ ｖ ｎ ｄ ｒ ｒ ｔ ｗａ ｉ ｅ ．Ｕｓｎ Ｄ ｉ ｃ ｉ ｅ ｒ ｙ ｉｇ ２ ｄｒ ｔｌ ａ ｅ ｎ ｔ ｎ ｆ ｒ ｔ ｎ ａ ｇ ｒ ｈ ，ｔ ｅ ｍｅ ｓ ｒ ｍｅ ｔ ｓ ｆ ｒ ａｃ ｌｔｄ ｔ ｅ ｕ ｎ ｆ ｒ ｔ ｎ ｐ ａ ｅｅ ｓ ｂ ｔ ｅ ｍａ ｅ ｐ ａ ｅ ｒ ｓｏ ｍａｉ ｌ ｏ ｔ ｍ ｈ ａ ｕ ｅ ｎ ｏ ｔ ｅ ｃ ｕ ａｅ ｈ ａ ｓｏ ｍａ ｏ ａ ｍ ｔｒ ｅｗｅ ｎ ｉ ｇ ｌｎ ｓ ａ ｏ ｉ ｗａ ｌ ｉ ｒ
Ｄｅ ．２ ０ ｃ ０１
基于近景摄影测量 的建筑 物结构动态位移监测 系统
蒋 华 ，龚德 书
（ 通 大 学 ，江 苏 南通 南
２６ ｌ） ２ ０ ９
摘
要 ： 对 建 筑 物 结 构 动 态位 移 监 测 的 难 点 ， 出一 种基 于近 景 摄 影 测 量 的 建 筑 物 结 构 动 态位 移 监 测 方 法． 用 针 给 利
基坑支护结构水平位移监测
基坑支护结构水平位移监测基坑是指在土方工程中为了挖掘较深的基础而开挖的坑道，为确保基坑施工安全及土体的稳定性，通常需要进行支护结构的设计和施工。
而基坑支护结构的水平位移监测则是为了监测基坑支护结构的水平位移情况，从而及时发现并处理可能存在的安全隐患。
本文将从基坑支护结构的水平位移监测原理、监测方法以及监测结果分析等方面进行论述。
一、基坑支护结构水平位移监测原理基坑支护结构的水平位移监测依赖于传感器测量数据的采集与分析。
常用的测量原理包括全站仪测量法、测距仪测量法和位移传感器测量法。
1. 全站仪测量法全站仪测量法是一种常见的测量方法，通过在固定测点设置全站仪，利用全站仪的角度和距离测量功能，对测点进行测量并记录数据。
通过多次测量与分析，可以得出基坑支护结构的水平位移情况。
2. 测距仪测量法测距仪测量法主要是利用激光或电磁波等测距原理，测量测点与仪器之间的距离，并通过多次测量得出基坑支护结构的水平位移情况。
3. 位移传感器测量法位移传感器测量法是一种非常常见的测量方法，通过在基坑支护结构上设置位移传感器，利用传感器的位移测量功能，实时监测基坑支护结构的水平位移情况。
二、基坑支护结构水平位移监测方法基坑支护结构的水平位移监测方法多种多样，根据实际情况选择合适的监测方法非常重要。
1. 先进的测量仪器与设备基坑支护结构水平位移监测应选用精确度高、数据稳定性好的先进测量仪器与设备，如全站仪、测距仪、位移传感器等。
这些测量仪器与设备能够提供准确可靠的数据支持，保证监测结果的准确性。
2. 合理设置测量点位在基坑支护结构中合理设置测量点位非常重要，通常应选择位于基坑上部、中部和下部的测点，以保证监测结果全面准确。
同时，应避免测点设置在可能受到外力影响的区域，以确保监测结果的可靠性。
3. 定期采集和分析监测数据基坑支护结构的水平位移监测需要定期采集和分析监测数据，以发现可能存在的问题并及时处理。
监测数据的采集频率取决于具体工程情况和监测要求，通常应在基坑施工过程中及时采集数据，并进行必要的分析和整理。
桥梁测斜与位移监测
桥梁测斜与位移监测桥梁是现代交通运输的重要基础设施之一，它不仅承载着车辆和行人的重量，还要经受长时间的自然风吹雨打。
因此，桥梁的安全性和稳定性至关重要。
为了及时发现并解决潜在的问题，桥梁测斜与位移监测技术应运而生。
本文将介绍桥梁测斜与位移监测的原理、方法和应用。
一、原理桥梁测斜与位移监测的核心原理是利用传感器来测量桥梁的变形和位移。
桥梁的变形包括垂直和水平方向的变形，而位移则是指桥梁结构在空间中的位置变化。
测斜即测量桥梁在垂直方向上的倾斜程度，而位移监测则是实时记录桥梁结构的空间位置。
二、方法1. 传感器安装在进行桥梁测斜与位移监测之前，首先需要安装适当的传感器设备。
常用的传感器包括倾角传感器、位移传感器和应变传感器。
这些传感器可以通过固定或粘贴的方式安装在桥梁的关键位置，以确保准确测量和监测。
2. 数据采集安装传感器后，需要采集传感器输出的数据。
这可以通过有线或无线的方式进行。
有线数据采集需要将传感器与数据采集设备连接起来，而无线数据采集则可以通过无线传输技术实现。
数据采集设备将传感器输出的信号转化为电信号，并记录下来供后续分析或处理。
3. 数据处理与分析采集到的数据需要经过处理和分析，以获取有关桥梁变形和位移的信息。
数据处理可以使用计算机软件进行，常用的方法包括数学模型分析、曲线拟合和统计分析等。
通过对数据进行处理和分析，可以得到桥梁的变形量、位移量和变形速率等信息，以进行结构安全评估和预警。
三、应用桥梁测斜与位移监测技术具有广泛的应用前景。
首先，它可以用于桥梁的日常监测和维护。
通过定期测量和监测桥梁的变形和位移，可以及时发现潜在的安全隐患，并采取相应的措施进行修复和加固，以确保桥梁的安全性和稳定性。
其次，该技术还可以用于评估和改善桥梁的设计和施工质量。
通过对桥梁结构的变形和位移进行监测和分析，可以评估桥梁的设计是否合理，施工是否符合要求，并提出相应的改进建议。
总结起来，桥梁测斜与位移监测技术在桥梁工程中具有重要的意义。
模板支撑结构位移监测频率
模板支撑结构位移监测频率1. 介绍模板支撑结构位移监测频率是一种用于监测和评估建筑物或其他结构中的位移变化的方法。
通过连续监测结构的位移，可以及时发现并解决可能存在的问题，确保结构的安全性和稳定性。
本文将介绍模板支撑结构位移监测频率的基本原理、常用方法以及相关注意事项。
2. 基本原理模板支撑结构位移监测频率是基于以下基本原理进行设计和实施的：•结构变形：建筑物或其他结构在使用过程中会受到多种力的作用，导致其产生变形。
这些变形可以通过监测结构中某些关键点的位移来进行评估。
•监测频率：为了及时发现潜在问题，需要以一定的频率对结构进行位移监测。
监测频率应根据具体情况确定，通常取决于结构类型、使用状态和预期风险等因素。
3. 常用方法模板支撑结构位移监测频率可以采用多种方法进行实施，下面介绍几种常见的方法：3.1 光纤传感器光纤传感器是一种基于光学原理的位移监测技术。
通过将光纤布设在结构中，利用光信号的变化来测量结构的位移。
这种方法具有高灵敏度、无干扰、长距离传输等优点。
3.2 GPS定位GPS定位是一种利用卫星信号来确定位置的技术。
通过安装GPS接收器在结构上，可以实时获取结构的位置信息，并计算出其位移变化。
这种方法适用于需要监测较大范围结构的位移。
3.3 激光扫描激光扫描是一种非接触式的位移监测方法。
通过使用激光仪器对结构进行扫描，可以获取结构表面的点云数据，并进一步分析得到结构的位移信息。
这种方法适用于需要高精度和高分辨率的位移监测。
3.4 加速度计加速度计是一种常见的传感器，可以用于监测结构的振动和变形情况。
通过安装加速度计在结构上，可以实时获取结构加速度信息，并进一步计算出其位移变化。
这种方法适用于需要实时监测和响应的结构。
4. 注意事项在进行模板支撑结构位移监测频率时，需要注意以下几点：•选择合适的监测方法：根据结构类型、监测要求和预算等因素，选择适合的位移监测方法。
不同的方法具有不同的优缺点，需要综合考虑。
结构监测方案
结构监测方案概述：结构监测方案是为了保障建筑物、桥梁等工程结构的安全可靠性，及时发现结构病害或隐患，并采取相应的维修和加固措施，确保其正常运行和使用。
本文将介绍一种针对建筑物结构进行监测的方案。
一、监测目标和监测要求1. 监测目标：本方案的监测对象是一座多层建筑物的结构，包括地基、主体结构、屋面等部分。
2. 监测要求：(1) 及时性: 监测系统需要实时采集数据，并能在发生异常时及时报警，以便工作人员能够快速做出反应。
(2) 精度：监测系统应该具备足够的精度，能够准确测量结构的位移、形变、应力等关键参数。
(3) 稳定性：监测系统需要具备良好的稳定性，能够在长时间运行中保持准确度，并对外界环境的变化具有较高的适应性。
二、监测方法和设备选择1. 监测方法：(1) 巡检法：每隔一段时间，工作人员对结构进行巡查，观察有无明显裂缝、变形等病害。
(2) 传感器监测法：通过安装位移传感器、应变计等设备，实时检测结构的位移、应变等参数。
2. 设备选择：(1) 位移传感器：可选用拉线式位移传感器、激光位移传感器等，以测量结构的位移变化。
(2) 应变计：可选用电阻应变计、光纤应变计等，以测量结构的应变情况。
(3) 监测系统：选择一套完善的监测系统，包括数据采集、数据传输、数据处理等功能。
三、监测方案的实施步骤1. 方案制定：制定监测方案，明确监测目标、要求和方法。
2. 设备安装：根据监测方案，选择适当的设备，并确保设备正确安装在合适的位置。
3. 监测系统搭建：搭建监测系统，包括数据采集、传输、处理和报警等功能。
4. 监测数据分析：对采集到的数据进行分析处理，得到结构的运行状态、变形情况等信息。
5. 异常报警：当监测数据超过预设阈值时，及时发出报警信号，以便及时采取紧急措施。
6. 维护保养：定期对监测设备进行维护保养，确保其正常运行。
结论：结构监测方案是确保建筑物结构安全的重要手段，其实施步骤包括制定方案、设备安装、监测系统搭建、数据分析、异常报警和维护保养。
深部位移监测方法及其应用
深部位移监测方法及其应用深部位移监测是利用现代技术手段对工程与自然结构物的深部位移进行实时监测，以确保其安全性，包括建筑物、桥梁、隧道、坝等。
对于这些结构物而言，深部位移对结构整体强度、稳定性和安全性的影响是不可忽视的。
因此，准确监测深部位移是保障结构物安全的重要手段。
（1）张力计法张力计法是一种监测深部土体位移的经典方法。
主要将张力计植入土体中，通过测量两端受力的差值，计算出目标点的变形量。
该方法具有准确度高、可靠性强的特点。
（2）测斜仪法测斜仪法广泛应用于复杂土挡墙、岩质斜坡和岩土交界处深部位移监测。
通过在目标点附近埋设传感器，并在其上部安装斜板，再根据斜板与水平面夹角的变化量来计算出目标点的变形量。
（3）重力式应变计法该方法利用重力的作用来检测深部结构的微小位移。
将应变计安装在目标点上方，通过重力引起的应变变化来计算目标点的变形量。
该方法具有响应速度快、适用范围广的优点。
（4）声波反射法声波反射法是一种应用于深部位移监测的非接触式方法。
该方法利用声波在不同介质之间的反射来测量结构的深度和位置变化。
通过监测反射信号的强度和特性来计算出目标点的变形量。
深部位移监测被广泛应用于许多领域中，包括：（1）岩土工程：通过监测土体的变形量来确定基础的稳定性，在工程设计过程中进行调整。
（2）大坝工程：监测水坝的深部位移，避免由于破坏性变形导致流体泄漏和结构倒塌。
（3）交通工程：通过深部位移监测来确保公路、铁路和桥梁的稳定性和安全性，从而提高交通运输的效率。
（4）建筑工程：对于高层建筑、地下工程和复杂结构物，深部位移监测是确保其稳定性和安全性不可或缺的。
总之，深部位移监测是现代建筑和工程领域中不可缺少的一环，能够确保结构物的稳定性和安全性。
各种深部位移监测方法的不断发展和创新，为解决结构物安全问题提供了越来越全面和准确的技术手段。
水平位移几种监测方法
水平位移几种监测方法水平位移监测是指对地震或工程活动引起的地表或结构物体的水平位移进行实时或定期观测和记录。
水平位移监测可以帮助我们了解地下断层活动、地震活动和工程结构物的稳定性及变形，为相关领域的研究提供重要数据。
在水平位移监测中，有几种常见的监测方法。
1.全站仪法全站仪法是一种测量地表水平位移的常用方法。
全站仪利用水平仪和方向仪测量目标点与基准点之间的水平角和垂直角，进一步计算出目标点相对于基准点的水平位移。
这种方法适用于较小的区域监测，例如建筑物或桥梁的结构变形监测。
2.GNSS（全球卫星定位系统）测量法GNSS是一种利用卫星信号进行测量的定位系统。
它可以通过接收多颗卫星的信号，测算出接收器与卫星之间的距离，从而计算出接收器的坐标位置。
GNSS测量法可以实时测量目标点的位置，从而实现对地表水平位移的监测。
这种方法适用于大范围的区域监测，例如城市或地震断层带的变形监测。
3.雷达干涉测量法雷达干涉测量法是一种利用合成孔径雷达（SAR）技术测量目标点水平位移的方法。
合成孔径雷达利用将多幅雷达图像进行组合处理，可以测量地表的微小变形。
通过测量不同时间的雷达图像，可以获得目标点相对于基准点的水平位移信息。
这种方法适用于大范围区域的监测，例如城市或地震断层带的监测。
4.激光扫描法激光扫描法通过使用激光扫描仪记录地表或结构物的地形或形貌，通过比较不同时间的扫描结果，可以获得目标点的水平位移信息。
这种方法适用于局部区域的监测，例如建筑物或桥梁的变形监测。
5.精密水准测量法精密水准测量法是一种传统的地面测量方法。
通过使用水准仪在不同时间测量目标点和基准点之间的高程差，可以获得水平位移的信息。
这种方法适用于小范围的监测，例如建筑物或桥梁的变形监测。
6.InSAR（干涉合成孔径雷达）技术InSAR技术是一种利用合成孔径雷达对地表进行干涉测量的方法。
它利用卫星通过观测地球表面的雷达信号，可以测量出地表的形变并计算出地表的水平位移。
侧向位移检测方案
侧向位移检测方案引言侧向位移检测是工程领域中一个重要的任务，对于建筑、桥梁、地质环境等领域来说，准确测量侧向位移可以用来评估结构的稳定性和安全性。
在过去，侧向位移的检测主要依靠传统的测量工具和人工测量，但这种方法存在着效率低、误差大、数据处理困难等问题。
随着科技的发展，现在我们可以利用各种先进的技术和设备来实现侧向位移的准确检测。
本文将介绍几种常见的侧向位移检测方案，包括全站仪测量、GPS测量和激光测量。
全站仪测量方案全站仪是一种常用的测量设备，可以实现高精度的三维测量。
全站仪通过测量参考点的坐标变化来计算侧向位移。
具体实施步骤如下：1.选择合适的参考点：选择在待测结构附近的稳定点作为参考点，可以是建筑物的墙体或地面上的固定标记点。
2.仪器安装与校准：将全站仪安装在固定的测量点上，并进行校准，确保测量的准确性。
3.数据采集与处理：使用全站仪进行测量，记录待测点的坐标，并与参考点的坐标进行比较，计算侧向位移。
全站仪测量方案具有较高的精度和稳定性，适用于需要高精度测量的工程项目。
然而，该方案的缺点是需要相对较长的测量时间，并且需要在实地操作时考虑到环境因素对测量结果的影响。
GPS测量方案全球定位系统（GPS）是一种利用卫星信号进行位置测量的技术。
借助GPS技术，我们可以实现侧向位移的准确测量。
具体测量步骤如下：1.安装GPS接收器：将GPS接收器安装在待测结构上，并确保其连接到卫星信号。
2.数据采集与处理：在一定的时间间隔内，记录GPS接收器的坐标变化，并计算出结构的侧向位移。
GPS测量方案具有测量范围广、操作简便等优点，适用于大面积结构或需要长期监测的项目。
然而，GPS测量的精度相对较低，在精度要求较高的项目中可能不太适用。
激光测量方案激光测量是一种基于激光技术的非接触式测量方法，可以实现高精度的侧向位移测量。
具体测量步骤如下：1.安装激光发射器和接收器：在待测结构的两个相对位置上安装激光发射器和接收器，并通过激光束的反射来计算侧向位移。
位移监测方案
位移监测方案引言位移监测方案是一种用于测量和监测物体位移变化的方法。
它在许多领域扮演着重要的角色，例如土木工程、建筑工程和地质工程等。
本文将介绍位移监测方案的基本原理、常用的测量方法以及相关的技术和设备。
基本原理位移监测的基本原理是通过测量物体在空间中的位置或形状的变化来计算位移。
这涉及到测量物体的初始位置和形状，并在一段时间后重新测量物体的位置和形状，然后通过比较这两次测量结果来计算位移。
常用的测量方法全站仪测量法全站仪是一种常见的位移监测工具，它可以用来测量物体的位置和形状的变化。
全站仪通过发射一束激光束并接收其反射回来的信号来确定物体的位置。
通过在不同的时间点进行测量，可以计算出物体的位移。
激光雷达测量法激光雷达是另一种常用的位移监测工具。
它使用激光束来扫描物体的表面，并测量激光束与物体表面的反射时间来计算位移。
激光雷达具有高精度和高速度的优点，因此在一些需要实时监测的应用中更为常见。
GPS测量法GPS（全球定位系统）也可以用于物体位移的监测。
通过在物体上安装GPS接收器，可以测量物体的坐标变化，并计算出物体的位移。
GPS测量法适用于需要监测大范围位移的场景，例如地质灾害监测和地震监测等。
高精度测量仪器除了以上常用的测量方法，还有一些高精度的测量仪器可以用于位移监测。
例如挠度传感器、应变计和加速度计等。
这些仪器可以测量物体的细微变化，并将其转化为位移值。
技术和设备数据处理与分析位移监测方案不仅仅涉及测量技术和设备，还需要对测量数据进行处理和分析。
常见的处理和分析方法包括数据插值、数据平滑、数据拟合和变化率计算等。
自动化监测系统为了实现实时监测和追踪位移变化，许多位移监测方案使用自动化监测系统。
这些系统可以连续获取和处理位移数据，并在需要时触发警报或发送通知。
无线传输和远程监测随着无线通信技术的发展，越来越多的位移监测方案开始使用无线传输和远程监测。
这可以使监测数据可以实时传输和远程访问，从而提高监测效率和便利性。
混凝土结构安装监测及监控技术措施
混凝土结构安装监测及监控技术措施简介混凝土结构安装监测及监控技术措施是一项关键的工作，旨在确保混凝土结构在建造和使用过程中的安全和可靠性。
通过监测和监控技术，可以及时发现和处理潜在的问题，预防事故的发生。
监测技术1. 应力监测：通过测量混凝土结构中的应力分布情况，可以评估结构的稳定性和承载能力。
常用的应力监测方法包括应变计、应力计等。
应力监测：通过测量混凝土结构中的应力分布情况，可以评估结构的稳定性和承载能力。
常用的应力监测方法包括应变计、应力计等。
2. 位移监测：位移监测可以用于评估混凝土结构的变形情况，包括建筑物的整体位移和局部变形。
常用的位移监测方法有测距仪、位移传感器等。
位移监测：位移监测可以用于评估混凝土结构的变形情况，包括建筑物的整体位移和局部变形。
常用的位移监测方法有测距仪、位移传感器等。
3. 温度监测：混凝土结构在施工和使用过程中会受到温度的影响，温度监测可以帮助评估结构的热膨胀和收缩情况，以及温度对结构性能的影响。
温度监测：混凝土结构在施工和使用过程中会受到温度的影响，温度监测可以帮助评估结构的热膨胀和收缩情况，以及温度对结构性能的影响。
监控技术措施1. 视频监控：通过安装摄像头，对混凝土结构的施工、使用过程进行实时监控，可以及时发现异常情况和安全隐患。
视频监控：通过安装摄像头，对混凝土结构的施工、使用过程进行实时监控，可以及时发现异常情况和安全隐患。
2. 远程监测：利用远程监测技术，可以对混凝土结构进行实时监测，无需人工在现场，提高监测效率和安全性。
远程监测：利用远程监测技术，可以对混凝土结构进行实时监测，无需人工在现场，提高监测效率和安全性。
3. 数据分析与预警：通过对监测数据的收集和分析，可以及时发现潜在的问题和风险，并提前采取相应的措施进行处理和预警。
数据分析与预警：通过对监测数据的收集和分析，可以及时发现潜在的问题和风险，并提前采取相应的措施进行处理和预警。
结论混凝土结构安装监测及监控技术措施是确保混凝土结构安全和可靠性的关键步骤。
桥梁结构变形监测方案位移传感器的应用
桥梁结构变形监测方案位移传感器的应用桥梁结构变形监测方案：位移传感器的应用桥梁作为重要的基础设施，承受着车流、行人和载重等不同形式的负荷，随着时间的推移，桥梁结构可能会发生变形。
为了及时掌握桥梁的变形情况，并采取相应的维修措施，位移传感器成为了桥梁结构变形监测的重要工具之一。
本文将探讨位移传感器在桥梁结构变形监测方案中的应用。
一、引言桥梁结构的变形监测对于确保桥梁的安全运行具有重要意义。
传统的变形监测方法包括经典测量仪器和人工巡查，然而这种方法费时费力，且无法实时获取数据。
因此，位移传感器的应用成为了一种便捷、准确的变形监测方案。
二、位移传感器的工作原理位移传感器是一种能够测量目标物体或结构的位移或移动的传感器。
常用的位移传感器包括电阻应变片、压阻式传感器、光电编码器等。
以电阻应变片为例，当目标物体发生位移时，电阻应变片会产生相应的变形，从而改变其电阻值。
通过测量电阻值的变化，就可以确定目标物体的位移量。
三、位移传感器在桥梁监测中的应用1. 桥梁变形监测位移传感器可以实时监测桥梁结构的变形情况，包括水平位移和垂直位移。
通过将多个位移传感器布置在桥梁的关键部位，可以实时获得桥梁各个部位的位移数据，从而及时发现潜在的结构问题，并制定相应的维修方案。
2. 桥梁振动监测位移传感器还可以用于桥梁振动监测，特别是在大风、地震等外界因素的作用下，桥梁可能会发生振动。
通过安装位移传感器，可以实时监测桥梁振动的幅度和频率，为灾害预警提供数据支持，保障行车和行人的安全。
3. 载荷监测位移传感器还可以用于桥梁的载荷监测。
桥梁在运行过程中会承受不同重量的车辆和行人，通过位移传感器可以实时获得桥梁不同位置的位移量，从而精确计算出桥梁所承受的荷载。
这对于桥梁的维护与修复具有重要意义，可以避免超载引起的结构问题。
四、位移传感器的优势和应用前景1. 优势位移传感器具有安装方便、实时监测、准确度高等优势。
同时，随着传感器技术的不断发展，传感器的尺寸越来越小，功耗越来越低，适应于更复杂的环境。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
一、结构监测的内容及实现方案
地下管廊在周边环境的各类荷载作用下（如周边土体沉降、开挖、打桩等），可能出现竖向裂缝、不均匀沉降和水平向的错动、此外管廊沉降和水平位移还有可能引起附属管道的形变。
为收集、反馈和综合分析管廊及内部管道的结构信息，确保其功能完好、安全可靠，计划对管廊拼接缝部位裂缝、管廊沉降、管廊水平位移等三个方面进行结构监测。
1.管廊拼接处裂缝监测
拼接裂缝处为预制拼接管廊的薄弱部位。
在温度变化、不均匀沉降等环境作用下，拼接缝部位可能出现裂缝，影响管廊的安全性、适用性和耐久性。
针对管廊拼接缝处的裂缝监测，我公司采用低温敏的长标距光纤光栅（FBG）传感器，并跨接布置在拼接缝处两侧的混凝土管廊上。
由于采用低温敏型传感器，不需要进行温度补偿。
光纤传感器体积小、重量轻、外形可变，易与光纤连接，损耗低，灵敏度高，可靠性高。
（1）FBG应变传感器设计
低温敏型传感器受温度影响小。
光纤光栅能够随温度变化自由延伸，不受封装工艺的影响。
最大限度消除温度带来的光栅参数变化影响。
采用独特封装工艺，有效消除了胶黏剂对传感器应变传递的影响；通过调节封装工艺的参数，可以改变传感器的应变灵敏度系数。
管廊拼接缝部位如产生裂缝，其形变量相对较大，应对应变传感器采用减敏机制进行设计封装以满足监测需求
（2）FBG应变传感器布置
此传感器将布置在管廊拼接缝两侧，当拼接缝处应变较大可能出现纵向裂缝时，裂缝大小与此处应变相关。
FBG传感器通过采集此处
应变可得到裂缝信息。
2.管廊沉降监测
混凝土管廊沉降监测采用一种基于光纤光栅静力水准的沉降监测系统，系统由多台光纤光栅静力水准仪（部分作为基准设备，部分作为监测设备）及基站监控设备组成。
光纤光栅静力水准仪沿管廊走向合理布置，通过传感器实时监测管廊沉降的变化量。
（1）光纤光栅静力水准仪设计
光纤光栅静力水准仪是测量两点或多点之间的差异沉降变化的高智能型工程测试仪器，是位移传感器的其中一种，由一系列智能液位传感器及储液罐组成，储液罐之间由连通管道连通。
基准罐置于一个稳定的水平基点，其他储液罐置于标高大致相同的不同位置，当其他储液罐相对于基准罐发生升降时，将引起该罐内液面的上升或下降。
通过测量液位的变化，了解被测点相对水平基点的升降变形。
（2）光纤光栅静力水准仪布置方案
该地下管廊标准单元为25米一联，每联整体性较好，因此每联设置一个光纤光栅静力水准仪来满足监测要求。
3、管廊水平位移监测
相邻的两段混凝土管廊可能在水平方向出现相对位移。
因此将在拼接缝处布置光纤光栅位移传感器监测水平位移。
（1）光纤光栅位移传感器设计
光纤光栅位移传感器用于测量各种结构间的相对位移，也可用于实时监测裂缝的张开与闭合，适用于各种隧道管片接缝、水坝坝体位移、土壤沉降、岩石、山体、边坡监测等。
安装时将传感器和探头分别固定在移动物体和参考物体上。
既可进行长期监测，又可作短期监测。
该传感器可重复使用。
具有精确度高、灵敏度高、使用寿命长等
优点，可方便地与其他光纤光栅传感器一起组成全光监测网。
二、结构监测系统构成及功能
我公司地下管廊监测系统集传感器、结构分析计算、计算机、通信、网络等高新技术于一体，形成一个功能强大、结构稳定的可长期用于地下管廊结构损伤和状态评估的高效集成系统，完全可以满足地下管廊的养护管理和运营需要，同时兼顾经济和社会效益，具有可靠、实用、先进、可操作、易维护、完整和可扩容等特性。
其结构组成如下：
1、硬件系统
TCP/IP
（1）加速度、电压、电流、数字I/O模块：分别采集传感器输出的电压、电流和数字I/O信号。
本仪器采用工业级数据采集I/O模块实现高稳定性高精确度的数据采集功能；
（2）RS485通信模块：本仪器采用自主研发的基于RS485通信协议的模块实现与其他系统的通信功能；
（3）可编程逻辑门列阵（FPGA）：配置以及使用定时同步while 循环读取数据采集模块，从而实现通道间同步采集功能，通过开发基于FPGA的实时信号滤波、频域计算和传感信号阈值触发算法实现对传感器信号的实时分析，将采集到的数据和分析后的信号写入FIFO
数据缓冲器中；
（4）实时控制器：通过FIFO读取FPGA传输来的数据，读取并实时处理时钟同步信号和绝对时间戳以实现设备间同步采集，按照数据类型在内存中建立缓存池，实时地以“先入先出”机制将采集或分析处理后的数据通过TCP/IP协议发送至PC上位机，教授上位机命令并通过FPGA控制模块的数据采集参数；
（5）上位机：实现人机界面的交互，显示并存储实时采样数据，通过逻辑命令控制仪器的数据采集参数。
2、软件系统
该系统在一台数据采集设备中同时使用电流测量模块、电压测量模块、加速度测量模块、位移测量模块等采集电流、电压、加速度、位移等信号，在上位机中同步显示这几种信号，实现随时调用目标传感器。
其功能包括：
（1）数据自动存储功能
该系统的数据存储方式与以往相比具有较大不同，改变了以往人为操作触发存储的的方式，采用24小时不间断连续自动存储的方式，当日期变化时，便建立新的数据文件，所有存储触发都由系统自动识别完成。
该系统为数据存储路径做了特别设计，除用户指定的基本存储路径外，系统将按年-月-日-系统时间的顺序逐级建立子目录，保证文件不会被覆盖和重名，同时也方便用户在海量的数据存储中调用需要的文件。
（3）自动生成报表功能
针对监测项目的需要，为本系统设计了自动生成报表功能，日期发生改变时，自动建立Excel报表文件。
文件中加入了分析算法，自
动分析数据，形成可视化图表，直观反映结构安全状态。
（4）多途径自动报警功能
该系统设计了多个结构安全指示灯，当结构某一部位发生危险时，该指示灯显示为红色，表示结构处于危险状态，需要启动相应的应急预案。
报警信号通过手机短信和E-mail电子邮件的方式发送，保证报警信息的及时性。
（5）基于云计算的数据监测平台
本系统通信接口基于TCP/IP协议，可利用公网的有线通信方式或4G LTE 宽带无线技术实现远程的数据传输及设备控制功能。
利用系统可以建设基于云计算平台的新一代数据中心。
此数据中心将改变模式单一、重复建设、各自为阵的状态，消除异构化传感数据之间障碍，实现动态地监测数据，最终实现归一化管理。
