喷淋计算的方法(作用面积法)

喷淋计算书

计算原理参照《自动喷水灭火系统设计规范GB 50084-2001》(2005年版) 基本计算公式： 1、喷头流量：P K q 10=式中：q -- 喷头处节点流量，L/minP -- 喷头处水压（喷头工作压力）MPa K -- 喷头流量系数 2、流速V ：2π4jxh D q v =式中：Q -- 管段流量L/sD j --管道的计算内径（m ） 3、水力坡降：3.1200107.0jd v i =式中：i -- 每米管道的水头损失（mH 20/m ） V -- 管道内水的平均流速（m/s ） d j -- 管道的计算内径（m ），取值应按管道的内径减１mm 确定 4、沿程水头损失：L i h ×=沿程式中：L -- 管段长度m5、局部损失（采用当量长度法）： L i h ×=局部(当量)式中：L(当量) -- 管段当量长度，单位m(《自动喷水灭火系统设计规范》附录C) 6、总损失：沿程局部h h h += 7、终点压力：h h h n n +=+1计算结果:所选作用面积:97.6平方米总流量:132.27 L/s平均喷水强度:81.34 L/min.平方米入口压力:78.55 米水柱喷淋系统流量：140 L/s喷淋系统扬程：H=19（高差）+14*1.2（水头损失）+79（入口压力）+6（报警阀组及水流指示器损失）+5（预留损失）=125.8m≈130m喷淋泵参数：Q=70L/s，H=130m，N=132kw （两用一备）消防用水量标准及一次灭火用水量经计算，消防水池容积为1100m3。

规范规定，容量大于500m3的消防水池，应分设成两个能独立使用的消防水池。

条文解释中说消防水池容量过大时应分成2个，以便水池检修、清洗时仍能保证消防用水，但2个水池都应具备独立使用的功能，各有水泵吸水管、补水进水管、泄水管、溢水管等。

2个水池之间还应设置连通管和控制阀门。

因此只需要分两格即可。

建筑给排水地下室喷淋计算

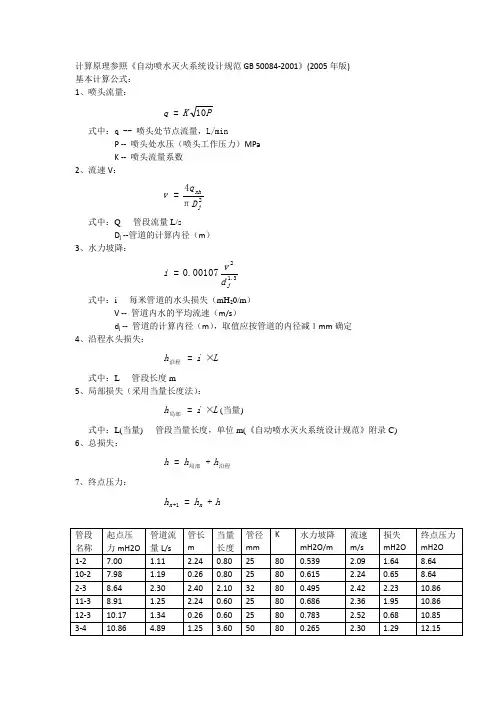

计算原理参照《自动喷水灭火系统设计规范GB 50084-2001》(2005年版) 基本计算公式： 1、喷头流量：
P K q 10=
式中：q -- 喷头处节点流量，L/min
P -- 喷头处水压（喷头工作压力）MPa K -- 喷头流量系数 2、流速V ：
2
π4j
xh D q v =
式中：Q -- 管段流量L/s
D j --管道的计算内径（m ） 3、水力坡降：
3.12
00107.0j
d v i =
式中：i -- 每米管道的水头损失（mH 20/m ） V -- 管道内水的平均流速（m/s ） d j -- 管道的计算内径（m ），取值应按管道的内径减１mm 确定 4、沿程水头损失：
L i h ×=沿程
式中：L -- 管段长度m
5、局部损失（采用当量长度法）：
L i h ×=局部(当量)
式中：L(当量) -- 管段当量长度，单位m(《自动喷水灭火系统设计规范》附录C) 6、总损失：沿程局部h h h +=
7、终点压力： h h h n n +=+1
计算结果:
所选作用面积:430.3平方米
总流量:25.55 L/s
平均喷水强度:3.56 L/min.平方米入口压力:14.12 米水柱。

喷淋计算 K

2.05
8.09
20-4
8.09
2.23
1.44
2.10
32
80
0.465
2.35
1.65
9.74
4-5
9.75
4.28
1.87
3.70
50
80
0.203
2.02
1.13
10.88
21-22
5.00
0.94
3.60
0.80
25
80
0.385
1.77
1.69
6.69
22-23
6.69
2.03
1.57
1.80
2.03
2.40
1.20
32
80
0.385
2.14
1.39
9.37
35-36
7.15
1.12
3.60
0.60
25
80
0.550
2.12
2.31
9.46
36-30
9.46
2.41
1.57
1.70
25
80
2.544
4.55
8.31
17.77
30-6
17.77
4.43
1.87
2.30
32
80
1.844
4.68
采用作用面积法计算K = 80
计算原理参照《自动喷水灭火系统设计规范GB 50084-2001》，采用作用面积法
基本计算公式
1.喷头流量
q = K * SQRT(10P)
式中：
q-喷头处节点流量，L/min
P-喷头处水压，MPa
K-喷头流量系数
2.流速V

自动喷水灭火系统水力计算中作用面积法的计算过程

自动喷水灭火系统水力计算中作用面积法的计算过程嘿，咱今儿就来唠唠自动喷水灭火系统水力计算里那作用面积法的计算过程哈。

你想啊，这自动喷水灭火系统就像是个守护小天使，关键时候能派上大用场呢！而作用面积法呢，就是咱搞定它的一个重要法门。

首先呢，咱得确定那个关键的作用面积。

这就好比是给小天使划定一个战斗区域，得选对地方呀！这个面积可不是随便选的，得根据规范和实际情况来敲定。

然后呢，在这作用面积里，咱要把喷头们都考虑进去。

每个喷头都像是个小战士，它们得协同作战呢！计算它们的喷水强度呀，水流速度啥的，可都得仔细着来。

接着呢，咱还得算一算管道里的水流情况。

这就好比是给小天使修了条输送能量的通道，得保证水能够顺畅地流到该去的地方，可不能在半道上堵住啦。

再然后呢，根据这些计算结果，咱来确定水泵的压力和流量。

这水泵就像是小天使的力量源泉，得给它足够的劲儿，才能让灭火工作顺利进行呀！你说这计算过程是不是挺有意思的？就好像搭积木一样，一块一块地往上堆，最后搭成一个坚固的城堡。

而且啊，这作用面积法的计算过程可不能马虎，每一个步骤都得认真对待。

要是稍微出点差错，那后果可不堪设想呀！就像走钢丝一样，得小心翼翼地保持平衡。

咱再想想，如果计算不准确，到时候真起火了，这自动喷水灭火系统没发挥好作用，那得多糟糕呀！那损失可就大啦！所以说呀，咱得把这个计算过程搞得明明白白的。

总之呢，自动喷水灭火系统水力计算中的作用面积法的计算过程虽然有点复杂，但咱只要认真对待，就一定能搞定它！让咱的小天使在关键时刻发挥出最大的威力，保护好我们的生命和财产安全！这多重要呀，是不是？咱可不能小瞧了它哟！。
