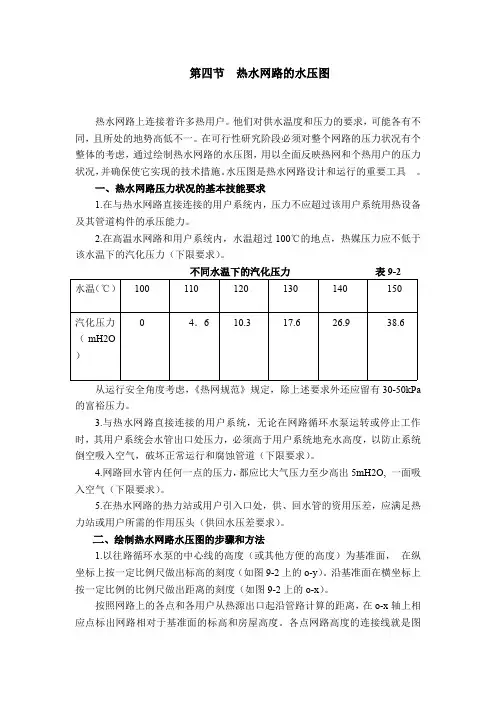

供热工程9.4 热水网路的水压图

第四节热水网路的水压图热水网路上连接着许多热用户。

他们对供水温度和压力的要求，可能各有不同，且所处的地势高低不一。

在可行性研究阶段必须对整个网路的压力状况有个整体的考虑，通过绘制热水网路的水压图，用以全面反映热网和个热用户的压力状况，并确保使它实现的技术措施。

水压图是热水网路设计和运行的重要工具。

一、热水网路压力状况的基本技能要求1.在与热水网路直接连接的用户系统内，压力不应超过该用户系统用热设备及其管道构件的承压能力。

2.在高温水网路和用户系统内，水温超过100℃的地点，热媒压力应不低于该水温下的汽化压力（下限要求）。

不同水温下的汽化压力表9-2水温（℃）10011012013014015004．610.317.626.938.6汽化压力（mH2O）从运行安全角度考虑，《热网规范》规定，除上述要求外还应留有30-50kPa 的富裕压力。

3.与热水网路直接连接的用户系统，无论在网路循环水泵运转或停止工作时，其用户系统会水管出口处压力，必须高于用户系统地充水高度，以防止系统倒空吸入空气，破坏正常运行和腐蚀管道（下限要求）。

4.网路回水管内任何一点的压力，都应比大气压力至少高出5mH2O,一面吸入空气（下限要求）。

5.在热水网路的热力站或用户引入口处，供、回水管的资用压差，应满足热力站或用户所需的作用压头（供回水压差要求）。

二、绘制热水网路水压图的步骤和方法1.以往路循环水泵的中心线的高度（或其他方便的高度）为基准面，在纵坐标上按一定比例尺做出标高的刻度（如图9-2上的o-y）。

沿基准面在横坐标上按一定比例的比例尺做出距离的刻度（如图9-2上的o-x）。

按照网路上的各点和各用户从热源出口起沿管路计算的距离，在o-x轴上相应点标出网路相对于基准面的标高和房屋高度。

各点网路高度的连接线就是图9-6上带有阴影的线，表示沿管线的纵剖面。

2.选定静水压曲线的位置。

静水压曲线是网路循环水泵停止工作时，网路上各点的测压水头的连接线。
