高速公路路面施工技术与质量控制培训课件PPT(共-62张)精选全文完整版
一、施工准备及质量要求 二、沥青混合料的设计 三、三阶段设计的程序及要求 四、施工过程及质量控制 五、沥青路面的质量控制标准
一、施工准备及质量要求
1、施工准备 1)拌和站的建设（以标准化指南为准） 场地全面硬化处理； 排水系统要完善，道路及堆料仓不得有积水现象； 细集料必须搭设防雨棚。 2)备料工作 碎石料仓应有坚固的隔离墙，砖墙厚度不少于37cm，或用片石混凝土，不得用纺织袋等软隔离。
五、沥青路面施工质量控制标准
配合比偏离标准值后的处理办法： 1）当关键筛孔的通过率及沥青用量偏差如下： 0.075mm ≥±1.5% ≤2.36mm ≥±4.0% ≥4.75mm ≥±5.0% 沥青用量 ≥±0.20% 时， 应及时分析查找原因，将偏差及时纠正，必要时应停工整改。
五、沥青路面施工质量控制标准
基层及底基层
5、配合比设计 1)水泥稳定碎石底基层： 严格按规范要求进行。 2)级配碎石基层： 应设计为粗级配嵌挤型结构。 其中：CBR值>100%， 固体体积率>85%。
基层及底基层
二、施工质量控制 1、路面质量控制要点 均匀性： 厚度，压实度，平整度 碎石级配及配合比，其中级配的均匀性至关重要 2、施工现场管理 1) 规范化管理：完善规章制度，操作人员培训上岗 2) 文明施工： 防止交叉污染、废料随意乱弃等
四、施工过程及质量控制
细集料的质量（含泥量）及防雨措施 矿粉的质量要求（掺消石灰等） 沥青及改性沥青的质量（I-D级） 加强沥青的抽检工作，每批沥青必须抽检。 非改性沥青的软化点 ：47 °C， 改性沥青的软化点： >70 °C
四、施工过程及质量控制
一、施工准备及质量要求
3)施工机械 施工机械应严格按不低于投标文件所承诺的标准到位。在施工过程中要加强设备的检修和保养，保证良好的使用状态。 2、沥青路面的质量要求 1)高温稳定性-无车辙、推移、拥包等现象 2)中温抗疲劳-防止产生网状裂缝 3)低温抗裂-防止产生松散、开裂现象 4)抗水损害-无坑槽、松散等现象
一、施工准备及质量要求
1、施工准备 1)拌和站的建设（以标准化指南为准） 场地全面硬化处理； 排水系统要完善，道路及堆料仓不得有积水现象； 细集料必须搭设防雨棚。 2)备料工作 碎石料仓应有坚固的隔离墙，砖墙厚度不少于37cm，或用片石混凝土，不得用纺织袋等软隔离。
五、沥青路面施工质量控制标准
配合比偏离标准值后的处理办法： 1）当关键筛孔的通过率及沥青用量偏差如下： 0.075mm ≥±1.5% ≤2.36mm ≥±4.0% ≥4.75mm ≥±5.0% 沥青用量 ≥±0.20% 时， 应及时分析查找原因，将偏差及时纠正，必要时应停工整改。
五、沥青路面施工质量控制标准
基层及底基层
5、配合比设计 1)水泥稳定碎石底基层： 严格按规范要求进行。 2)级配碎石基层： 应设计为粗级配嵌挤型结构。 其中：CBR值>100%， 固体体积率>85%。
基层及底基层
二、施工质量控制 1、路面质量控制要点 均匀性： 厚度，压实度，平整度 碎石级配及配合比，其中级配的均匀性至关重要 2、施工现场管理 1) 规范化管理：完善规章制度，操作人员培训上岗 2) 文明施工： 防止交叉污染、废料随意乱弃等
四、施工过程及质量控制
细集料的质量（含泥量）及防雨措施 矿粉的质量要求（掺消石灰等） 沥青及改性沥青的质量（I-D级） 加强沥青的抽检工作，每批沥青必须抽检。 非改性沥青的软化点 ：47 °C， 改性沥青的软化点： >70 °C
四、施工过程及质量控制
一、施工准备及质量要求
3)施工机械 施工机械应严格按不低于投标文件所承诺的标准到位。在施工过程中要加强设备的检修和保养，保证良好的使用状态。 2、沥青路面的质量要求 1)高温稳定性-无车辙、推移、拥包等现象 2)中温抗疲劳-防止产生网状裂缝 3)低温抗裂-防止产生松散、开裂现象 4)抗水损害-无坑槽、松散等现象
高速公路质量问题PPT课件
由于目前我国高速公路在加速建设的阶段，任务繁重，审批和建设在施工项目的是非常仓促的，很多情况下，施工周期都要求比较短，在这种 情况下，工程的施工强度就被迫要加大，但是在xx高速公路建设实际工程，前期准备过程中由于技术落后和施工人员问题，导致花费的工期不能保 证，后期的施工就出现很多赶工现象。另一方面，xx地区许多方面仍然落后，比如施工测绘管理方式等方面，管理都是粗放式的，测绘工作的影响 因素更多，而且测绘数据还不能太精确，对后期施工有很大阻碍。
高速公路质量好坏，对我国经济发展有很大影响，高速公路不同于其它道路，高速公 路的质量标准要求就要高于其它道路。再加上建设高速公路的投入资金，也比其它公路工程都 要多很多，因此高速公路项目的建设需要更多的控制好质量，否则经济损失会很大。由此可见， 高速公路工程的质量问题对国家和社会都具有重大意义，高速公路建设能够有效促进我国现阶 段人民生活质量，对国家经济的全面发展有着加速器的作用，也是提高我国综合国力的有力保 障。
xx高速公路质量问题造成的损失和影响
G30连霍高速xx段总长度为235.096公里，总投资为875000万，国家中央 专项基金就有162000万，其余的工程款分别来自xx省财政、省公路建设资 金、国家银行的贷款。其中路面总投资为136000万，分了六个施工段，平 均每公里造价约为580万元。
xx省交通厅公布G30连霍高速xx段的质量问题为“一级重大质量事故”。 《公路工程质量事故等级划分和报告制度》规定“一级重大质量事故”至 少需要满足三个条件之一，三个条件分别是死亡30人以上；直接经济损失 1000万元以上；特大型桥梁主体结构垮塌” 。然而G30连霍高速xx段的质 量问题明显没有满足“死亡30人以上”和“特大型桥梁主体结构垮塌”， 可以判定其经济损失已经是在1000万元以上。
高速公路质量好坏，对我国经济发展有很大影响，高速公路不同于其它道路，高速公 路的质量标准要求就要高于其它道路。再加上建设高速公路的投入资金，也比其它公路工程都 要多很多，因此高速公路项目的建设需要更多的控制好质量，否则经济损失会很大。由此可见， 高速公路工程的质量问题对国家和社会都具有重大意义，高速公路建设能够有效促进我国现阶 段人民生活质量，对国家经济的全面发展有着加速器的作用，也是提高我国综合国力的有力保 障。
xx高速公路质量问题造成的损失和影响
G30连霍高速xx段总长度为235.096公里，总投资为875000万，国家中央 专项基金就有162000万，其余的工程款分别来自xx省财政、省公路建设资 金、国家银行的贷款。其中路面总投资为136000万，分了六个施工段，平 均每公里造价约为580万元。
xx省交通厅公布G30连霍高速xx段的质量问题为“一级重大质量事故”。 《公路工程质量事故等级划分和报告制度》规定“一级重大质量事故”至 少需要满足三个条件之一，三个条件分别是死亡30人以上；直接经济损失 1000万元以上；特大型桥梁主体结构垮塌” 。然而G30连霍高速xx段的质 量问题明显没有满足“死亡30人以上”和“特大型桥梁主体结构垮塌”， 可以判定其经济损失已经是在1000万元以上。
高速公路沥青路面质量技术与质量管理要点PPT培训课件
沥青路面质量技术要点
（一、沥青路面施工工序）
重点
➢ 拌和 ➢ 运输 ➢ 摊铺 ➢ 碾压 ➢ 保护
稳定 保温 均匀 压实 防污染
交通部公路科学研究院 XX高速路面质量监控项目组
路面质量技术要点
（二、沥青路面几个关键施工指标的控制）
1、压实度（沥青面层压实度控制要点） ➢ 碾压要点（钢轮振动与轮胎压路机组合） ➢ 三个标准（突出理论密度控制的稳定性） ➢ 测试方法 ✓ 钻芯（频率、准确性） ✓ 核子密度仪（无损、规范方法、对比试验）
沥青路面材料分析（集料）
料原特性 （岩石固有物理力学特性）
➢ 抗磨耗 ➢ 抗压碎 ➢ 吸水性 ➢ 坚固性 ➢ 粘附性 ➢ 抗磨光
沥青路面材料分析（集料）
生产加工特性
➢ 洁净 ➢ 级配组成 ➢ 良好的颗粒形状 ➢ 低的扁平颗粒 对策：沥青路面中、下面层的采石场破碎设备需采用颚破
机+反击式破碎机、振动筛、皮带输送器，以保证破碎 石料粒形好、级配规格、含泥量小，还需配备隔片筛， 以降低针片状含量；
必须严格和规范。凡是不合格的不要进场 ，凡是混料的必须清理出场，凡是使用不 合格材料的必须返工。 ➢ 发现使用不合格材料给予重罚
第二部分
XX高速拌和站建设要求与存在的问 题分析
拌和站场地建设
➢拌和站是路面材料的仓库和加工厂。场地 建设是施工准备的最基础也是最重要工作。
➢场地建设必须一步到位，避免使用中场地 损坏。避免正式施工中无法满足要求而整 改，严重影响工程进度。
➢（7）沥青面层细集料必须采取搭棚防雨措 施；矿粉必须密闭保存问题
➢（1）硬化不好。 ➢（2）隔离不好。 ➢（3）缺材料标识。 ➢（4）缺排水设施。 ➢（5）上料斗混料普遍存在。 ➢（6）覆盖措施未执行。 ➢（7）场地狭小、布局不合理

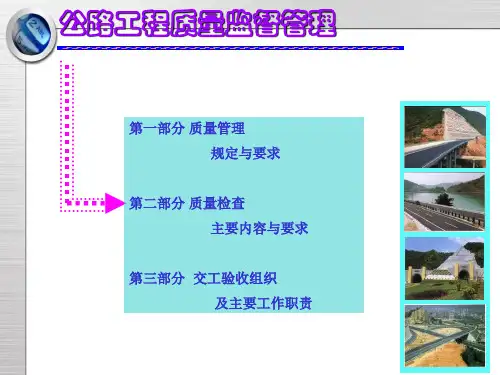

公路工程质量监督管理培训ppt课件
二、从业单位主要质量责任和义务 ㈠建设单位
1、在完成国家规定的基本建设程序和开工前各 项准备工作之后应按照规定及时办理施工许可证。
2、建立健全质量管理体系，以保证对工程质量 的有效管理，确保工程质量目标的实现，对工程质量负管 理责任，建立从业单位考核制度，负责对从业单位进行考 核，根据考核结果进行奖罚。
一、检查方式 1、综合检查是为掌握项目整体质量状况，对质 量管理行为、施工工艺、工程实体质量进行的全面检查。 综合检查采取现场查看、询问核实、查阅资料、对工程实 体及原材料质量抽样检测等方式进行。
第二部分 质量检查的主要内容与要求
