淀粉与苯乙烯接枝共聚物的结构及性能研究
玉米淀粉丙烯酸接枝共聚反应影响因素研究
０． ％ ，ｃ ｎｃ ｎ ｒ ｔ ｎ ｆｉ ｉｉｔｒ２％ ａ ｄ ｎｅ ｔａｉａ ｉｎ ｃ ｎ ｅ ｔｏ ｎ ｍｅ １ ｏ ｅ ｔａｉ ｓｏ ｎ ｔ ｏ ｏ ａ ｎ ｕ ｒ ｌｚ ｔｏ ｏ ｔｎ ｆｍｏ ｏ ｒ７０％ ，ｈ ｘｉ ｍ ｔ ｒ— ｔ ｅ ｍａ ｍｕ ｗａｅ ａ ｏｂｅ ｃ ｆｐ ｌｍｅ ｓ３ ｇ ｂｓ ｒ ｎ ｙ ｏ ｏ ｙ ｒ ｉ ７８ ｇｉ ． Ｋｅ ｒ ｙ ｗｏ ｄｓ： Ｏ ｔｒ ｈ；ａ ｒ ｌｃ ａ ｉ Ｃ ｒ ｓａｃ ｎ ｃ ｙｉ ｃｄ；ｇ ａ ｔｃ ｐ ｌｍｅ ｉａ ｉｎ；ｏ ｏ ｏ ａ ｅ ｔ ｒ ０ ｏ ｙ ｒｚ ｔ ｆ ０ ￣ｈ ｇ ｎ ｌｔｓ
淀粉接枝共聚物水煤浆分散剂制浆性能的研究
其 结构 和性 能进行表 征 和分析 ， 并考察 了分散 剂 的 用量和 水煤 浆浓度 对神 华煤 制浆性 能 的影响． 分 散 剂 用量为 ０ ５ （ 量分 数） 水煤 浆浓度 为 ６ （ ． 质 ， ５ 质量 分数 ） 水煤 浆 的分散 性 能 最佳 ， 观黏 时， 表
度 为 ８ ２ ｍＰ ５ ａ・Ｓ ．
剂， 开发适 合 多煤 种制 浆 且 性 价 比高 的分 散 剂 是 当
今 开发 的重 点．４本 研究 针 对神 华 煤 表 面 富含 极性 ＿ 含氧 官能 团和 亲 水 性 强 的 结 构 特 点 ， 通过 自由基 聚和反应 ， 淀粉链上 引入 苯乙烯和 丙烯 酸羟 乙酯合 在
温， 用浓 度 为 ２ ％ 的氢 氧 化 钠 水 溶 液 调 节 ｐ 至 Ｏ Ｈ
Ｓ —３— ×１ ０ ＝ ｍ － ｍｌ ０ ％
２
玉米淀 粉 ， 工业级 ； 烯酸 羟 乙酯 （ Ａ） 苯 乙 丙 ＨＥ 、 烯 （ｔ、 Ｓ ） 过硫 酸 钾 （ Ｓ 、 ＫＰ ） 硫酸 亚 铁 、 双氧 水 、 氧化 氢
１ ３ ２ 单体 转化 率 ．． 按 下式 计算 转化 率 （ ） ｃ：
１ ４ ３ 水 煤 浆 的 稳 定 性 测 定 ．．
式 中 ： —— 乳液 总量 ， ； —— 聚合 体 系 中总 的 ｗ ｇ Ｗ 不挥 发 物 质 的 量 ， ； ｇ Ｍ一
Ｘ Ｍ一４行 星球磨 机 ； Ｓ Ｃ水 煤 浆 黏度 仪 ； ＮＸ 一４
ＶＥ ＴＯ 一 ２ 立 叶红 外 光谱 仪 ； ｌｅｎ电位 粒 Ｃ Ｒ ２傅 Ｍａｖ ｒ
度分 析 仪 ； ａｙ ｏ Ｅ ｓＤｒｐ接 触角 测定仪 ．
１ ２ 淀 粉接 枝共 聚物 的制 备 ．
配 产 品．１萘 系分 散 剂制 浆 存在 着 稳 定 性差 和 成本 『 较 高 的问题 ， 殖 酸 系 和木 质 素 系 分散 剂 则 存 在 制 腐
淀粉_丙烯酰胺接枝共聚物的合成工艺研究

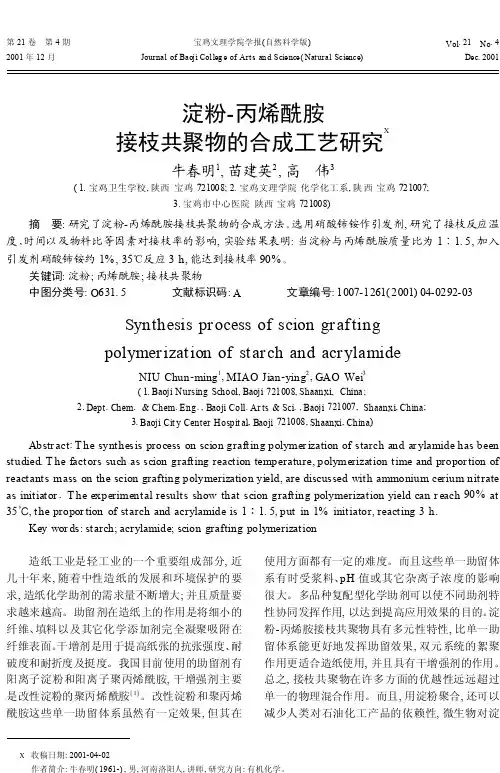

第21卷 第4期宝鸡文理学院学报(自然科学版)Vol.21 No.4 2001年12月Journal of Baoji Colleg e of Arts an d Science(Natural Science)Dec.2001淀粉-丙烯酰胺接枝共聚物的合成工艺研究X牛春明1,苗建英2,高 伟3(1.宝鸡卫生学校,陕西宝鸡721008;2.宝鸡文理学院化学化工系,陕西宝鸡721007;3.宝鸡市中心医院陕西宝鸡721008)摘 要:研究了淀粉-丙烯酰胺接枝共聚物的合成方法。
选用硝酸铈铵作引发剂,研究了接枝反应温度、时间以及物料比等因素对接枝率的影响,实验结果表明:当淀粉与丙烯酰胺质量比为1∶1.5,加入引发剂硝酸铈铵约1%,35℃反应3h,能达到接枝率90%。
关键词:淀粉;丙烯酰胺;接枝共聚物中图分类号:O631.5 文献标识码:A 文章编号:1007-1261(2001)04-0292-03Synthesis process of scion graftingpolymerization of starch and acrylamideNIU Chun-ming1,MIAO Jian-ying2,GAO Wei3(1.Baoji Nursing School,Baoji721008,Shaanxi,China;2.Dept.Chem.&Chem.Eng.,Baoji Coll.Ar ts&Sci.,Baoji721007,Shaanxi,China;3.Baoji Cit y Center Hospit al,Baoji721008,Shaanxi,China)Abstr act:T he synthesis process on scion grafting polymer ization of starch and ar ylamide has been studied.T he factors such as scion grafting reaction temperature,polymerization time and propor tion of reactants mass on the scion grafting polymerization yield,are discussed with ammonium cerium nitrate as initiator.T he experimental results show that scion grafting polymerization yield can r each90%at 35℃,the propor tion of starch and acrylamide is1∶1.5,put in1%initiator,reacting3h.Key wor ds:starch;acrylamide;scion grafting polymerization 造纸工业是轻工业的一个重要组成部分,近几十年来,随着中性造纸的发展和环境保护的要求,造纸化学助剂的需求量不断增大;并且质量要求越来越高。
淀粉接枝双乙烯基单体的合成及应用研究进展
目前“ 白色 污染 ” 已引起 社会 普遍 别 是 生 物 降解 塑 料 已成 特 为研究 热点 。淀 粉在各 种 环境 中都具 备完 全 的生
并且 树脂 的 吸水 能 力 随温 度 的升 高 而下 降缓 慢 ； 在室 温下 可 吸 去 离子 水 １８ ０多倍 ， ０ 且具 有 较 好
摘 要 ： 绍 了淀 粉 与 二元 单 体 的接 枝 共 聚物 在 高 吸水 树 脂 、 物 降解 塑 料 、 凝 剂 、 织 浆 料 及 造 纸 助 剂 、 油 介 生 絮 纺 采 助 剂 等 方 面 的研 究 、 发 、 用 情 况 ， 对 其 发 展 前 景 做 了评 述 。 开 应 并 关键 词 ： 粉 接 枝 淀 双 乙烯 基 单 体 合成 应 用
的研 究 和产 品开发 应用 已广泛 开展 。和淀 粉 与一
间为 １ ～２ 。该 树脂 经 表 面 处 理后 ， 吸水 速 ５ ＯＳ 其
度 远高 于 国内同类 产 品 。 梁 仁 闻等 ［ 以淀 粉为 原 料 ， 烯 酸 和丙 烯 酰 ８ ］ 丙 胺 为共 聚单体 ， 过硫 酸铵 为引 发剂 ， Ｎ， 甲基 Ｎ， ＿ 亚 双 丙烯 酰胺 为交 联剂 ， 采用 接 枝 共 聚 法 制备 了 吸
强吸水性树脂 。制得 的树脂吸去离子水率约 ８０ ５
ｇ ｇ 吸 １ Ｎａ １ 液 ９ ／ ／， ９ Ｃ溶 ７ｇ ｇ以上 ， 和 吸水 时 饱
初 ［ 。迄 今为 止 ， 内市 场 上 各类 淀 粉 与丙 烯 酰 ４ ］ 国
胺 、 烯 酸 、 烯 腈 、 烯酸 酯 等 的接 枝 共 聚反 应 丙 丙 丙
的凝 胶强 度 。
物 降解 能力 ， 生 物 降解 塑 料 方 面研 究 最 多 的是 在
淀 粉 与烯类单 体 的接枝 聚合 ［ 。用 淀粉 接枝 物 １ 制 备生 物降解 塑 料 有 两种 途 径 ： 接 将 接 枝物 成 直
红外光谱法分析淀粉接枝聚丙烯酸酯共聚物的各级结构

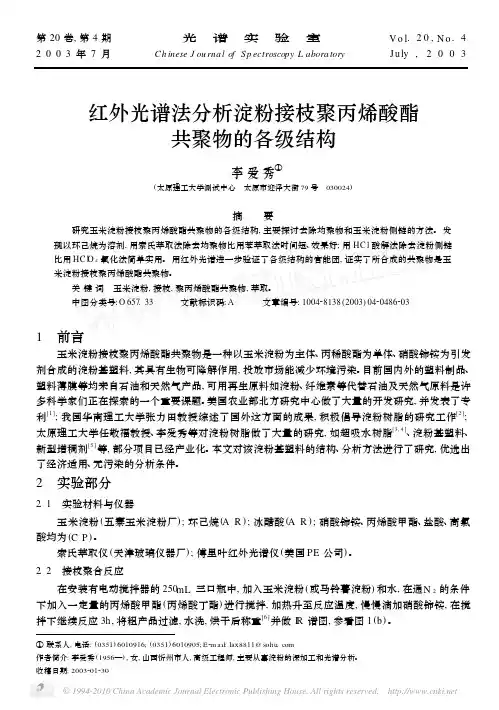

第20卷,第4期光 谱 实 验 室V o l.20,N o.4 2003年7月Ch inese J ou rna l of S p ectroscopy L abora tory Ju ly,2003红外光谱法分析淀粉接枝聚丙烯酸酯共聚物的各级结构李爱秀①(太原理工大学测试中心 太原市迎泽大街79号 030024)摘 要 研究玉米淀粉接枝聚丙烯酸酯共聚物的各级结构,主要探讨去除均聚物和玉米淀粉侧链的方法。
发现以环己烷为溶剂,用索氏萃取法除去均聚物比用苯萃取法时间短、效果好;用HC l酸解法除去淀粉侧链比用HC l O4氧化法简单实用。
用红外光谱进一步验证了各级结构的官能团,证实了所合成的共聚物是玉米淀粉接枝聚丙烯酸酯共聚物。
关键词 玉米淀粉,接枝,聚丙烯酸酯共聚物,萃取。
中图分类号:O657.33 文献标识码:A 文章编号:100428138(2003)04204862031 前言玉米淀粉接枝聚丙烯酸酯共聚物是一种以玉米淀粉为主体、丙稀酸酯为单体、硝酸铈铵为引发剂合成的淀粉基塑料,其具有生物可降解作用,投放市场能减少环境污染。
目前国内外的塑料制品、塑料薄膜等均来自石油和天然气产品,可用再生原料如淀粉、纤维素等代替石油及天然气原料是许多科学家们正在探索的一个重要课题。
美国农业部北方研究中心做了大量的开发研究,并发表了专利[1];我国华南理工大学张力田教授综述了国外这方面的成果,积极倡导淀粉树脂的研究工作[2];太原理工大学任敬福教授、李爱秀等对淀粉树脂做了大量的研究,如超吸水树脂[3,4]、淀粉基塑料、新型增稠剂[5]等,部分项目已经产业化。
本文对该淀粉基塑料的结构、分析方法进行了研究,优选出了经济适用、无污染的分析条件。
2 实验部分2.1 实验材料与仪器玉米淀粉(五寨玉米淀粉厂);环己烷(A R);冰醋酸(A R);硝酸铈铵、丙烯酸甲酯、盐酸、高氯酸均为(C P)。
索氏萃取仪(天津玻璃仪器厂);傅里叶红外光谱仪(美国PE公司)。
淀粉基生物聚合物的合成及性能研究
淀粉基生物聚合物的合成及性能研究随着环保意识的不断提高，可再生资源和环保材料的研究得到越来越多人的重视。
淀粉是一种广泛存在于植物中的天然高分子材料，含有丰富的羟基和缩醛基，是一种重要的生物质资源。
淀粉可以通过化学改性和物理加工来制备聚合物，被称为淀粉基生物聚合物。
淀粉基生物聚合物不仅具有良好的可再生性和可降解性，还具有成本低廉、易于加工和性能可控等优点，因此被认为是一种非常有前途的环保材料。
一、淀粉基生物聚合物的合成方法目前，淀粉基生物聚合物的合成方法主要有三种，即酯化反应、接枝共聚反应和物理混合法。
酯化反应是指将淀粉和多元醇在酸催化下进行酯化反应，使淀粉变为酯化淀粉，并通过溶液聚合得到聚酯类淀粉共混物。
接枝共聚反应是将淀粉的主链与聚丙烯酸等聚合物的支链通过化学键连接在一起，形成接枝共聚物，常见的接枝共聚物有淀粉-丙烯酸接枝共聚物、淀粉-苯乙烯接枝共聚物等。
物理混合法是指将淀粉和聚合物通过物理力作用混合在一起，尤其是在高分子相容性差的情况下，可以通过添加增容剂等方式来改善相容性。
二、淀粉基生物聚合物的性能研究淀粉基生物聚合物具有良好的可降解性、可塑性、成本低廉等特点，但其力学性能、热稳定性等方面仍需要进一步提高。
力学性能方面，淀粉基生物聚合物的抗拉强度和弹性模量较低，容易出现断裂和变形，需要增强其力学性能。
常见的增强方法有纳米填料增强、复合增强等。
例如，通过将纳米硅酸钙、改性蒙脱土等纳米填料添加到淀粉基生物聚合物中，可以显著提高其力学性能。
热稳定性方面，淀粉基生物聚合物的热稳定性较差，容易在高温下分解。
常见的改善方法有添加稳定剂、交联处理等。
例如，通过添加光引发剂、抗氧化剂等稳定剂可以提高其耐热性，并通过交联处理来增强其稳定性和力学性能。
三、淀粉基生物聚合物在材料领域的应用前景淀粉基生物聚合物具有可再生性、可降解性、成本低廉、易于加工等优点，逐渐成为一种备受关注的环保材料。
淀粉基生物聚合物可以制备成保鲜膜、食品包装、医疗器具等多种产品，同时也可以用于制备汽车零部件、建筑材料等领域。
接枝淀粉研究进展
接枝淀粉研究进展摘要：鉴于淀粉接枝改性在生产生活中日趋重要的地位和相关研究的日新月异，从接枝物的接枝参数，引发方式，物化性能，表征手段等方面综述了近年来淀粉接枝改性方面的相关研究及其发展趋势。
关键词：接枝淀粉工艺性能中国是一个农业大国，其淀粉资源相对比较丰富，因而可为淀粉的改性研究提供丰富而廉价的原材料。
淀粉具有良好的环境相容性能，符合当今倡导的环保要求，因而其被改性后可做为纸材料的助剂。
目前，研究最多的是淀粉接枝丙烯酰胺共聚，主要有线形、星形、阳离子、阴离子、两性离子及疏水缔合接枝淀粉絮凝剂等类型。
作为天然高分子材料的淀粉，可以通过化学改性赋予其新的独特的性能，而近年来发展较快的一种重要手段和方法是接枝共聚改性。
利用淀粉分子与其他合成高分子化合物的基团发生接枝共聚反应所得到的接枝改性淀粉同时具有天然和合成高分子两者的优点，并且性能优异，广泛应用在降解塑料、农业、水处理、纺织、造纸等方面。
一、接枝淀粉的性能淀粉在适当的催化剂存在下，可与丙烯腈、丙烯酰胺、醋酸乙烯、苯乙烯等不饱和单休进行接枝共聚生成接枝淀粉共聚物。
常用的催化体系有过硫酸钾/硫脲(KPS-KL)、Fe2+/H2O2、硝酸铈铵等。
这种接枝共聚物兼有两种高分子化合物的特性，既提高了淀粉的使用价值又改善了高分子聚合物的性能。
二、丙烯酸接枝淀粉1.制备反应机理2.制备方法贺倩等[1]用丙烯酸接枝淀粉做为基体，不饱和聚酯酰胺脲树脂为交联剂制备出一种可降解的高吸水性树脂。
研究了影响产品吸水率的因素，如：树脂的吸水速率、交联剂的加入量、光固化时间。
实验表明，该高吸水性树脂对不同溶液均具有较好的吸收能力，且吸水速度较快。
该高吸水性树脂的降解是从表面开始，逐渐向里面降解。
桂蕾等[2]使用接枝改性的方法制备出了淀粉-丙烯酸接枝共聚物。
通过正交试验得到淀粉接枝物，然后以接枝效果为综合考察指标，最终确定合成的最佳工艺条件为：淀粉与丙烯酸的质量比为1:1，反应温度为80℃，反应时间为1.5h，硝酸铈铵浓度为11mmol/L。
接枝淀粉研究进展
接枝淀粉研究进展罗想平;柳春;邓艳;郭佳文;蓝丽;陈专;吕旷;孔妮;倪海明【摘要】In this paper, the synthesis and application of the grafted copolymerization was reviewed in detail from the structures and properties of the grafted starches.%文章以接枝淀粉的结构与性质为出发点，重点介绍其接枝共聚的方法及其应用。
【期刊名称】《大众科技》【年(卷),期】2015(000)006【总页数】4页(P41-44)【关键词】接枝淀粉;接枝共聚;应用【作者】罗想平;柳春;邓艳;郭佳文;蓝丽;陈专;吕旷;孔妮;倪海明【作者单位】中国科技开发院广西分院，广西南宁 530022;中国科技开发院广西分院，广西南宁 530022;中国科技开发院广西分院，广西南宁 530022;中国科技开发院广西分院，广西南宁 530022;中国科技开发院广西分院，广西南宁530022;中国科技开发院广西分院，广西南宁530022;中国科技开发院广西分院，广西南宁 530022;中国科技开发院广西分院，广西南宁 530022;中国科技开发院广西分院，广西南宁 530022【正文语种】中文【中图分类】O636接枝淀粉（Grafted starches）是以亲水的、半刚性链为主链，以乙烯聚合物为支链的一类新型变性淀粉，将所希望的低聚物以“支链状”的形式接枝到天然淀粉大分子上，故称之为接枝淀粉。
常用天然淀粉为原料通过物理或化学引发方法，使天然淀粉结构内产生更多的活性自由基团，通过自由基聚合反应制备接枝淀粉[1]。
天然淀粉具有亲水性却不易溶于水，糊化后有粘性却不易流动等缺点，为了更加方便工业上使用，大部分淀粉研究者致力于对天然淀粉的变性，即用化学、物理等方法使天然淀粉的性质发生很大的改变，以扩大和提高天然淀粉的应用范围和实用价值[2]。
实验九 淀粉的低度交联及接枝聚丙烯腈
实验九、淀粉的低度交联及接枝聚丙烯腈一、实验目的了解对多糖类天然高分子进行交联及接枝改性的反应原理及方法。
二、实验原理淀粉浆经加热糊化后加入环氧氯丙烷进行交联反应，使淀粉变成低度交联的体型聚合物：通过设定环氧氯丙烷和淀粉的质量比及反应温度和时间，可控制淀粉的交联度在2%~3%之间。
淀粉分子内存在1,2-二醇的结构，容易在酸性条件下与Ce 4+ 进行氧化还原反应，主链上生成活性自由基，即可引发烯烃单体进行接枝聚合，其反应原理为：三、主要仪器和试剂1. 实验仪器250ml 三颈烧瓶一个电动搅拌及恒温装置一套 冷凝管一支100ml 三角瓶一个 2. 试剂药品玉米淀粉 8gCe(NO 3)4 2.5g2.0mol/L HNO 3 20ml 环氧氯丙烷 0.5gCH CH OH OH + Ce 4+=O + CH OH •+ Ce 3+ + H +OH •CH CH 2=CHCN n + CH 2 CH ()n CN OH CH O OO nOHOH CH 2OO OO nOHOH CH 2OH2+CH 2-CH CH 2 ClOOO O nOH CH 2OHCH 2OCH 2CHOH丙烯腈15.0g甲醇50ml乙醇120ml四、实验步骤在250ml三口烧瓶中加入150ml去离子水，8.0g玉米淀粉，开动搅拌并逐渐升温至75℃令淀粉糊化，之后加入环氧氯丙烷0.5g并令其迅速分散均匀，用2mol/L的硝酸溶液调节pH值至1-2之间，升温至80反应1.5小时，之后降温至50℃。
取2.0mol/L的硝酸1ml 与去离子水19ml配成0.1mol/L硝酸稀溶液20ml并以此溶解2.50g Ce(NO3)4,在三口烧瓶中加入15g丙烯腈单体，在其中一个瓶口上装上分液漏斗，把之前配好的Ce(NO3)4/稀硝酸混合溶液转入分液漏斗中缓慢滴加到三口瓶中，控制在0.5h内滴完，之后继续恒温反应1.5h。
停止加热并冷却至室温。
乳液聚合法和微波法制备淀粉与苯乙烯接枝共聚物比较
（ ｉｏ ｉｇＡｇ ｉ ｌ ｒ ｌ ｏ ａｉｎＴ ｃ ｎｃ ｌ ｏｌｇ ， ｉｏ ｉｇＹｉｇ ｏ ０ ９ Ｃ ｉａ） Ｌ ａ ｎｎ ｒｃ ｔ ａ ｃ ｔ ｅｈ ｉａ Ｃ ｌ ｅ Ｌ ａ ｎｎ ｎ ｋ ｕ１ ５ ０ ， ｈｎ ｕｕ Ｖ ｏ ｅ １
Ｋｅ ｙｗｏ ｄｓ：ｅ ｕ ｓｏ ｒ ｆ ｏｐ ｙ ｅ ｉ ａｉ ｎ ｍ ｅｈｏ ｒ ｍ ｌｉ ｎ ｇ ａ ｔｃ ｏｌｍ ｒｚ ｔｏ ｔ ｄ；ｍｉ ｒ ｗａ ｅ ｍｅｈｏ ｃ ｏ ｖ ｔ ｄ；ｇ ａ ｏ ｌ ｍｅ ｉ ａｉ ｎ ｒ ｆ ｃ ｐｏ ｙ ｒｚ ｔｏ ｔ
中图 分类 号 ： Ｓ ３ ． Ｔ ２６９
淀 粉接 枝共聚物 是淀粉深 加工领 域高科 技产 品，
既 具 天然 高分 子淀粉 特 性， 具 合成 高分 子特性 ， 又 从 而 使淀粉具 备更好应用 性能 ， 大其使用范 围 …。在 扩
淀粉 接枝共 聚物研究 中以化学方 法为多 ｑ 化学方 ，
Ｌ ４２ Ｄ － Ａ型 低 速 离 心 机 ：北 京 医 用 离 心 机 厂 ； Ｌ ２ ３型 电子精 密天 平：常熟平衡 器厂； 一 ０ｐ Ｐ０ Ｆ ２ Ｈ计 ： 北京 屹源 电子仪器科 技公 司； Ｋ ９一 Ｉ 电热恒 温 Ｄ 一８ 型 水 浴锅 ： 津市 泰斯 特仪器 有 限公司 ； Ｋ一 ２ 天 Ｚ ８ Ｂ电热 真 空干燥 箱：上海 市实验仪 器厂 ； ＨＧ１ １２ 电热鼓 ０－Ａ 风 干燥 箱：南 京实 验仪 器 厂； ＷＤ９ ０型格 兰 仕微 波 ０ 炉： 顺德 市格兰仕 电器实业 有限公司 ； 高速万 能粉碎 机： 天津 市泰斯特仪器有 限公司 ； ０ Ｘ ６ Ｓ Ｂ型傅 立叶变 换红 外光谱仪 ： 国尼高力公 司： － ５ 美 Ｓ ４ ０型扫描 电镜 ：
淀粉-丙烯酸接枝共聚物的制备
淀粉-丙烯酸接枝共聚物的制备及其吸水性能研究实验人：班级：学号：淀粉-丙烯酸接枝共聚物的制备及其吸水性能研究一、实验目的学习并掌握淀粉接枝聚丙烯酸吸水树脂的制备原理和方法；了解吸水树脂的吸水原理；学习并掌握吸水树脂的相关表征；接枝率、交联度、吸水率和保水率等测定方法；学习并掌握参数改变法进行实验的设计与优化；明确树脂结构与吸水性能的关系二、实验背景高吸水性树脂是一种新型的功能高分子材料，具有高吸水性、高保水性等特点，广泛用于农林园艺、生理卫生用品、建筑、医药和化妆品等行业。
经过众多研究者的努力，由高吸水性树脂与其他材料复合而成的密封胶，已用于建筑嵌缝、钢板桩和管接头等嵌缝密封，以替代密封和粘接材料。
丙烯酸盐聚合物被认为是最具发展前景的吸水性树脂，其生产成本低廉、制备工艺简便且产品质量稳定。
清华大学高分子研究所开发的密封胶条用高吸水性聚丙烯酸类树脂，具有高吸水保水率及吸水速率快等优点，与橡胶相容性良好；将其引入密封胶条后，胶条仍保持应有的强度，并具有稳定的化学性质、光热性能且不易分解变质。
淀粉系（SAR）除具有一般SAR的吸水容量大、吸水速度快、保水能力强等优点外，还具有生物可降解性，被认为是一种环境友好型材料。
三、实验原理淀粉系高吸水性树脂是指淀粉与乙烯单体在引发剂的作用下或经辐射制得的吸水性淀粉接枝树脂。
淀粉系吸水性树脂（SAR）的主链骨架为淀粉，在其主链或接枝侧脸上含有亲水性基团（-OH、-COOH、-CONH2等），经轻度交联形成一个有主链、支链和低交联度的三维空间网状结构。
淀粉接枝丙烯酸类吸水性树脂主要是淀粉接枝丙烯酸、甲基型丙烯酸或其它烯烃羧酸。
其制备原理包括离子型接枝共聚和自由基型接枝共聚。
淀粉与乙烯基单体接枝共聚物的制备，一般采用自由基引发、即通过一定的方式，先在淀粉的大分子上产生初级自由基，然后引发接枝具有不饱和键的单体，使淀粉自由基与其发生亲和连锁反应。
引发淀粉成为自由基的手段主要有物理方法和化学方法两种方法。
淀粉与乙烯基单体接枝共聚物的研究进展
淀粉与乙烯基单体接枝共聚物的研究进展
朱林晖;唐尧基
【期刊名称】《山东科技大学学报（自然科学版）》
【年(卷),期】2008(027)002
【摘要】淀粉与乙烯基单体接枝共聚物是一类性能优良、用途广泛的新型材料.简要介绍了淀粉接枝共聚物的结构和性质,详细介绍了其制备方法及用途,评述了各种制备方法的优缺点,指出选择合适的引发体系,采用化学引发合成淀粉接枝共聚物,并将其与矿物超细粉结合制备出性能优良的高吸水性树脂,是今后淀粉接技共聚物的生产和应用方向.
【总页数】7页(P82-87,92)
【作者】朱林晖;唐尧基
【作者单位】山东科技大学,化学与环境工程学院,山东,青岛,266510;山东科技大学,化学与环境工程学院,山东,青岛,266510
【正文语种】中文
【中图分类】O636.1
【相关文献】
1.降解淀粉与乙烯基单体AA-AN-AM接枝共聚物复鞣剂的合成及应用研究 [J], 吕生华;陈小强;吕庆强;马建中;杨宗邃
2.淀粉接枝共聚物研究进展 [J], 段建平;吕生华;闫小亮;侯明明;弓瑞
3.氧化降解淀粉与乙烯基单体接枝共聚物复鞣剂的合成及应用研究 [J], 吕生华;吕庆强;陈小强;马建中
4.淀粉接枝双乙烯基单体的合成及应用研究进展 [J], 周西臣;赵延霞;王宗廷
5.淀粉接枝共聚物反相乳液聚合研究进展 [J], 李永红;张普玉
因版权原因，仅展示原文概要，查看原文内容请购买。
AM／AN／AA／淀粉四元接枝共聚物的合成与钻井液性能
在石 油勘探 开发 过程 中 ， 由于钻 遇地 层 日趋复 杂 ， 别是 特 殊井 、 特 超深 井 和复杂 井数 量增 加 ， 原有 的钻井
ｔｍｐ ｒ ｔｒ ．Ｗ ｅ ｖ ｌ ａｅ ｔ ｅ ｅ ｏｍａ ｃ ｏ ｔ ｅ ｏ ｏｙ ｒ ｎ ｒｌｉｇ ｌｕ ｄ ｆｅ ｄ ｙ ｅ ｓ ｎ ｄ ｅ ｅａｕ ｅ ｅ ａｕ ｔｄ ｈ ｐ ｒ ｒ ｎ ｅ ｆ ｈ ｃ ｐ ｌｍｅ ｉ ｄ ｌｎ ｆ ｉ ａｔｒ ｒ ｎ ｓ ａ ｆ ｉ ｃ ｍｍｉ ｕ ｉｎ．Ｔｈ ｅ ｕｔ ｉｄｃ ｔｄ ｔａ ｏ ｎｔ ｏ ｅ ｒ ｓ ｌ ｎ ｉａｅ ｈ ｔ ＡＭ ／ ｓ ＡＮ／ ＡＡ／ ｔｒｈ ｔｔａ ｓ ｉ ｒｆ ｃ ｐ ｌｍｅ ａ ｅ ｒ ａ ｌ ｓａｃ ｅｒｂａ ｃ ｇ ａｔ ｏ ｙ ｒ ｃ ｎ ｒ ｍａ ｋ ｂｙ ｏ ｒｄ ｃ ｅ ｆｌ ａｅ ｏ ｒｓ ｅ ｕ ｅｔ ｔ ｔ ｆｆｅ ｈ，ｓ ｔ ｒｔ ａｔａ ｄ ｃ ｍｐ ｕ ｄ ｓ ｌ ｗａｅ ｕ ｄ，ａ ｄ ｈ ｕ ｈ ｐ ｓｔ ｅ ｅ ｔｒ ｈ ｉ ｒ ａｕ ａｅ ｓ ｏ ｏ ｎ ａｔ ｔｒｆ ｉ ｎ ａ ｓ ｃ ｉ ｖ ｓａ ｂ ｔ ｄ ｌ ｎ ｌ ｓ ｏ ｉ ｓ ｅ
Ａｂｔ ｃ： Ｍ ／ Ｎ Ａ ｓ ｒ ｅ ａａｉ ｇａ ｏｏｙ ｒ ｗ ｓ ｓｎｈｓ ｅ ｉ ｃ ｌ ｉｅ（ Ｍ ） ｓ ａｔ Ａ ｒ Ａ ／Ａ／ ａ ｈ ｔ ｒ ｓ ｃ ｒ ｔｃｐｌ ａ ｙｔｅｉ ｄ ｗｔ ａｒ ａ ｄ Ａ ｔｃ ｔｂ ｆ ｍｅ ｚ ｈ ｙｍ ，
ａｒｌ ｉｉ （ Ｎ） ｃ ｌ ｃ Ａ ｃ ｏ ｔｌ Ａ ，ａｒ ｉ ａｉ Ａ）ａｄ ｓ ｒ ｎ ｅ ｈ ｏｄｔｎ ｆｓｍ ｅ ａ ｎｔｔ ｄ ｙ ｎ ｒｅ ｙ ｃ ｄ（ ｎ ｔ ｃ ｕ ｄｒｔｅ ｃｎ ｉｏｓｏ ｏ ｅ ｃｒ ｉ ｉ ｉｏ ａ ａｈ ｉ ｔ ｎ ｉａ ｒｎ
淀粉与丙烯酸接枝共聚物的结构表征
１ 实验部 分
１ １实 验 用 原 料 ． 淀粉 ：武汉 红旗 淀粉 厂 产 品 ，用前干 燥至 恒 重 ；过硫 酸 盐 ：分析 纯 ，河 南焦作 化 工 二厂 ；丙烯酸 ：化 学纯 ，北京新 光 化 学 试剂 厂 ，用前 减 压 蒸馏 ； 甲醇 和 甲苯 以 及 丙酮 ：化 学纯 ，湖 北 大学化 工 厂 。
关 键 词 ：接 枝 共 聚 物 ： 淀 粉 ： 丙烯 酸 ： 结 构 中 图 分 类 号 ：０ ６ ３ 文 献 标 识 码 ：Ａ 文 章 编 号 ： １０ — ５ ６ ２０ ０９ １０（ ０ ２）０ — ０ ０ —０ ３ ０８ ２
由于具 有较 好 的 吸水 性 和保 水性 ，高 吸水性 树 脂在 工 业 、农 业和 医疗 卫 生领 域 都 具 有广 泛 的应 用 ，越
将接枝共聚物用 甲醇沉淀、过滤 ，滤物在真空条件下干燥至恒重 ，再 用甲苯抽提 １ｈ 以除去均聚物 ， ８ 再 在真 空条 件 下 干燥 至 恒 重 ，得 纯 接枝 共 聚物 。 １ ４ 接 枝 支 链 的 分 离提 纯 ． 将纯接枝共聚物加入 １０ Ｌ冰醋酸中，在 １０ ０ｍ ０￣ Ｃ回流 ３ ，加入 ７ ％ ｈ ０ 水溶液的高氯酸 ２ Ｌ，摇匀并澄 ｍ 清后 再加 ５ ｍＬ去 离子 水 ，冷却 到 ３ ５Ｃ有沉 淀物 出现 。将 此 沉淀物 滤 出并 用 ３ ５Ｃ的 冰水 洗至 中性 ，再在 ０ －￣ ～￣
作者简 介 ：刘晓洪 （ ９ ８一） １６ ，男 ，副教 授 ，研究 方向：高分 子材料与工程
基 金 项 目：湖 北 省 科 技 厅 重 点 科 技 攻 关 汁 划项 目 （ ９ｌ ０ １ ） ． ９ Ｐ ４ １
维普资讯
第３ 期
刘 晓洪 ， 等 ：淀 粉 与 丙烯 酸 接 枝 共 聚 物 的结 构 表 征
淀粉-丙烯酸接枝共聚物的合成及产物结构表征
淀粉-丙烯酸接枝共聚物的合成及产物结构表征
淀粉-丙烯酸接枝共聚物的合成可以通过自由基聚合反应实现，具体步骤如下：
1.将淀粉溶解于水中，并添加适量的交联剂（如乙二醇二甲基丙烯酸酯）。
2.在淀粉溶液中加入丙烯酸单体，并加入引发剂（如过氧化物）。
3.在适当的反应条件下（如温度、反应时间、溶液pH等），进行自由基聚合反应。
4.过程中，丙烯酸单体会与淀粉分子中的羟基反应，形成淀粉-丙烯酸接枝共聚物。
5.最终产物为淀粉-丙烯酸接枝共聚物，具有分子链中含有丙烯酸单体的共聚物结构。
该产物可以通过多种方法进行结构表征，主要包括以下几个方面：
1.分子量分布：可以使用凝胶渗透色谱（GPC）等方法测定分子量及分子量分布。
2.化学组成：可以使用红外光谱（FTIR）、核磁共振（NMR）等方法对化学组成进行表征。
3.热性能：可以使用差示扫描量热法（DSC）、热重分析（TGA）等方法研究产物的热性能。
4.溶解性能：可以通过观察产物的溶解性及亲水性得到相关信息。
5.形貌：可以使用扫描电镜（SEM）、透射电镜（TEM）等方法观察产物的形貌特征。
PVDF粉体预辐照接枝苯乙烯制备燃料电池用质子交换膜的开题报告
PVDF粉体预辐照接枝苯乙烯制备燃料电池用质子交换膜的开题报告一、选题背景与意义燃料电池是一种利用氢气或其他燃料（如甲醇、乙醇等）与氧气在催化剂的作用下直接反应产生电能的设备。
质子交换膜是燃料电池重要的组成部分之一，用于分离阳极和阴极的电子，同时允许质子通过，实现电子和质子间的传导，形成电能。
PVDF作为制备质子交换膜的主要材料之一，由于其具有优异的耐化学性、高温稳定性、机械强度和电化学稳定性等特点，被广泛运用于燃料电池领域。
但是，PVDF的化学稳定性较好，但其亲水性较差，导致其质子传导性并不理想，影响了燃料电池的性能。
因此，如何提高PVDF质子交换膜的亲水性，从而提高其质子传导性，成为了目前燃料电池领域研究的热点。
本课题旨在通过将PVDF与苯乙烯预辐照接枝，改善其亲水性，提高其质子传导性，从而制备出高性能的质子交换膜，为燃料电池领域的发展提供一定的理论基础和实践指导。
二、研究内容和方法1.研究内容（1）设计合适的预辐照接枝工艺条件，实现PVDF与苯乙烯的接枝；（2）分析接枝后PVDF的性质变化，评价其亲水性和质子传导性；（3）制备预辐照接枝PVDF-苯乙烯共聚物的质子交换膜；（4）评价制备的质子交换膜的性能，并与现有的质子交换膜进行比较分析。
2.研究方法（1）制备PVDF-Acryl接枝物；（2）利用预辐照技术将PVDF与苯乙烯进行接枝，并通过红外光谱分析等手段对接枝后结构的特点进行研究；（3）通过不同的测试方法对接枝后的共聚物进行性能测定，如接触角测定、热重分析、XRD分析、单电池测试等；（4）使用制备的质子交换膜进行燃料电池的性能测试，并对测试结果进行分析。
三、预期成果和意义1.预期成果（1）制备出具有一定性能的预辐照接枝PVDF-苯乙烯共聚物；（2）评价制备的质子交换膜的性能，比较其与现有质子交换膜的差异；（3）对制备出的质子交换膜进行燃料电池性能测试，评价其应用前景。
2.预期意义（1）通过制备高性能的质子交换膜，提高燃料电池的性能，为其商业化应用提供理论依据和技术支持；（2）研究预辐照接枝PVDF-苯乙烯共聚物的工艺，为改善其他材料的质子传导性提供参考；（3）为探究新型质子交换膜材料提供思路和方法。
淀粉与丙烯酸接枝共聚物的结构表征
淀粉与丙烯酸接枝共聚物的结构表征
刘晓洪;蔡红兵;夏军
【期刊名称】《武汉纺织大学学报》
【年(卷),期】2002(015)003
【摘要】利用粘度法测定聚丙烯酸支链的平均分子量,红外光谱法分析接枝共聚物的结构.
【总页数】2页(P8-9)
【作者】刘晓洪;蔡红兵;夏军
【作者单位】武汉科技学院,环境与化学工程系,湖北,武汉,430073;湖北省化学工业学校,湖北,黄石,435003;武汉科技学院,环境与化学工程系,湖北,武汉,430073
【正文语种】中文
【中图分类】O63
【相关文献】
1.淀粉/甲基丙烯酸甲酯/丙烯酸丁酯接枝共聚物的合成及结构表征 [J], 周向阳;贾德民;谢东;严志云
2.固相法淀粉接枝甲基丙烯酸甲酯共聚物的制备与表征 [J], 谢东;古菊;李雄辉;林路;贾德民
3.红外光谱法分析淀粉接枝聚丙烯酸酯共聚物的各级结构 [J], 李爱秀
4.淀粉接枝甲基丙烯酸缩水甘油酯共聚物的合成与表征 [J], 谢国仁;尚小琴;刘汝锋;胡晶;林梅莹
5.淀粉-丙烯酸接枝共聚物的合成及产物结构表征 [J], 陈展云;彭惠梅;蒋林斌;王东耀;刘汝锋;尚小琴
因版权原因，仅展示原文概要，查看原文内容请购买。
淀粉与丙烯腈接枝共聚物及其皂化产物的合成
淀粉与丙烯腈接枝共聚物及其皂化产物的合成摘要：淀粉可以通过接枝共聚合成反应与丙烯腈、丙烯酸、丙烯酰胺、丙烯酸酯、乙酸乙烯酯、苯乙烯等高分子单体形成兼具有天然那高分子与合成高分子性质的接枝共聚物是近年兴起的崭新课题，有广阔的发展前景。
淀粉与丙烯腈的接枝共聚物，经皂化反应后的产物，可用做超强吸水剂和土壤稳定剂等方面，已引起人们的极大关注和兴趣。
绝大多数的淀粉与烯类单位的接枝共聚物反应时自由引发的，自由基可以通过很多方法产生。
关键词：接枝共聚物；丙烯腈；皂化；吸水Abstract: Starch synthesis reaction with acrylonitrile, acrylic acid, acryl amide, acrylic acid ester, vinyl acetate, styrene polymer monomers and has a natural polymer and synthetic polymer nature of the graft copolymer by graft copolymerization recent years the rise of new issues, there are broad prospects for development. Starch acrylonitrile graft copolymer, a saponification reaction product can be used as the Water Absorbent and soil stabilizer, has been cause for great concern and interest.Free the vast majority of the graft copolymer of starch and vinyl units reaction caused by free radicals can be generated in many ways to.Key words: graft copolymer ；acrylonitrile；saponication；absorption1，理论分析共聚物与碱进行皂化反应，则聚丙烯腈中的腈基被水解为羧酸酰胺和羧酸钠盐。
淀粉接枝聚合物
丙烯酰胺（合成聚丙烯酰胺的原料）丙烯酰胺是一种白色晶体化学物质单体在室温下很稳定，但当处于熔点（84~85度）或以上温度、氧化条件以及在紫外线的作用下很容易发生聚合反应。
当加热使其溶解时，丙烯酰胺释放出强烈的腐蚀性气体和氮的氧化物类化合物，所以加入丙烯酰胺之前要通氮气出去溶液中的氧气。
淀粉是脱水葡萄糖单元聚合物，淀粉改性絮凝剂的研究与开发主要着眼于其链节单元上的游离羟基。
淀粉的接枝共聚物是一类新型的高分子材料，以亲水性、半刚性的淀粉大分子为骨架，着眼于其链节单元上的游离羟基，与烯类单体共聚反应，通过引入不同的官能团和调节亲水、亲油链段结构的比例，使其具有多糖化合物、分子间作用力和反应性，又有合成高分子的机械与生物作用的稳定性和线性法结构的展开能力。
因此，在纺织、造纸、油田化学品、降解地膜、高分子絮凝剂、吸水材料、塑料等方面的实际应用中具有优异的性能。
制备称取一定量的玉米淀粉，加入100m L蒸馏水，在8085℃糊化1h，冷却至25℃以下，加入丙烯酰胺，通氮气除氧气20min后，加入适量的硫酸铈铵，反应在50℃的水浴中进行3h，制得淀粉一丙烯酰胺接枝物(FSM)。
反应后加水配成4%的胶液备用，同时取部分产品经提纯处理后进行红外光谱检测。
絮凝原理絮凝剂的絮凝原理可分为化学絮凝和物理絮凝两种. 前者假设粒子以明确的化学结构凝集,并由于彼此的化学反应造成胶质粒子的不稳定状态. 后者则是由于存在双电层及某些物理因素,当加入与胶体粒子具有不同电性的离子溶液时,会发生凝结作用.当发生凝结作用时,胶体粒子必失去稳定作用或发生电性中和,不稳定的胶体粒子再互相碰撞而形成较大的颗粒. 当加入絮凝剂时,它会离子化,并与离子表面形成价键. 为克服离子彼此间的排斥力,絮凝剂会由于搅拌及布朗运动而使得粒子间产生碰撞,当粒子逐渐接近时,氢键及范德华力促使粒子结成更大的颗粒. 碰撞一旦开始,粒子便经由不同的物理化学作用而开始凝集,较大颗粒粒子从水中分离而沉降[2 ] .聚丙烯酰胺在合成有机高分子絮凝剂中聚丙烯酰胺(PAN) 的应用是最多的.聚丙烯酰胺是一种线性的水溶性聚合物,是水溶性聚合物中应用最为广泛的品种之一. 它是由丙烯酰胺聚合而成,因此在其分子的主链上带有大量的侧基———酰胺基. 酰胺基的化学活性很大,可以和多种化合物反应而产生许多聚丙烯酰胺的衍生物. 酰胺基的独特之处还在于它能与多种氢键的化合物结合. 这样,聚丙烯酰胺不仅具有一系列衍生物,而且具有多种宝贵的性能,如絮凝、增粘(稠) 性、表面活性[2 ] .天然有机高分子改性絮凝剂天然有机高分子改性絮凝剂包括淀粉、纤维素、含胶植物、多糖类和蛋白质等类的衍生物.天然有机高分子改性絮凝剂由于原料来源广泛、价格优廉、无毒、易于生物降解等特点,显示了良好的应用前景.变性淀粉一般可分为非离子型变性淀粉、阳离子型变性淀粉、阴离子型变性淀粉、两性变性淀粉和复合变性淀粉等丙烯酰胺接枝淀粉淀粉接枝共聚物是以亲水的、半刚性的淀粉大分子为骨架，与柔性的聚丙烯酰胺支链相配合形成的接枝共聚物，其在水中充分溶胀，有很大的分子空间体积和细长支链，使其具有比聚丙烯酰胺更大的絮凝能力，较强的适应能力和稳定性。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
关于各类淀粉与乙烯基类单体的接枝共聚的研究在国 内外已有很多报道［1 －5］，但关于其结构与性能的研究不多， 笔者曾对淀粉 － 苯乙烯接枝共聚工艺研究进行了报道［6］。 基于此，笔者对淀粉与苯乙烯接枝共聚物的结构及性能进行 了研究，旨在为生物降解材料的开发提供参考。 1 材料与方法 1． 1 材料 1． 1． 1 供试材料。淀粉与苯乙烯接枝共聚物，自制； 丁酮（ 分 析纯） ，北京世纪红星化工有限责任公司生产； 盐酸（ 分析 纯） ，北京化工厂生产。 1． 1． 2 仪器。LP203 型电子精密天平，常熟平衡器厂生产； ZK － 82B 电热真空干燥箱，上海市实验仪器厂生产； 高速万 能粉碎机，天津市泰斯特仪器有限公司生产； SK － 160 型开 放式炼塑机，上海轻工机械股份有限公司生产； 60SXB 型傅 立叶变换红外光谱仪，美国尼高力公司生产； S － 450 型扫描 电镜，日本日立公司生产。 1． 2 方法 1． 2． 1 接枝共聚物的处理。 1． 2． 1． 1 去除均聚物。将定量接枝共聚粗产物装入纸袋 中，密封，置于索氏萃取器中，以丁酮为萃取剂，90 ℃ 萃提 48 h，除去均聚物，萃取物于 50 ～ 60 ℃ 真空干燥至恒重，得纯接 枝共聚物。 1． 2． 1． 2 除去接枝共聚物中的淀粉骨架 。将一定量纯接枝 共聚物分散于 100 ml 浓度为 1 mol / L 的盐酸中，98 ℃ 回流 10 h，使淀粉骨架水解，然后过滤、水洗，50 ～ 60 ℃ 真空干燥至恒 重，得到接枝物聚苯乙烯支链。 1． 2． 2 接枝共聚物的结构分析。 1． 2． 2． 1 红外光谱分析。将玉米淀粉、接枝共聚物和接枝支 链物分别与溴化钾压片，然后用 60SXB 型傅里叶变换红外光 谱仪测定其吸收光谱。 1． 2． 2． 2 扫描电子显微镜的观察。用 S － 450 型扫描电子显
表 2 片材的吸水率 Table 2 Water absorbencies of the film
接枝百分率 Grafting degree 68． 49 81． 68 108． 80
1 25． 45 13． 50 12． 50
时间 Time∥d
2
3
25． 00
21． 82
13． 08
12． 66
10． 00
吸水率（ % ） = （ W2 － W0 ） / W0 × 100 式中，W2 为吸水后重量，g； W0 为吸水前重量，g。 1． 2． 3． 4 片材耐热水性能的测定。将 0． 2 g 样品和 30 ml 水 放入 50 ml 烧杯中，加热，使其缓慢升温，测量烧杯中水变浑 浊的温度 T（ ℃ ） 。 1． 2． 3． 5 接枝共聚物酶解性能的测定。将淀粉与苯乙烯接 枝共聚物在一定温度和适当压力下挤压成 1 mm 厚的圆片， 在醋酸钠缓冲溶液中保持 pH 值为 4． 7，用 α-淀粉酶在 60 ℃ 条件下作酶解失重试验。 2 结果与分析 2． 1 红外光谱分析 由图 1 可知，玉米淀粉在 570、750、850 cm －1 处出现特征吸收峰； 淀粉接枝苯乙烯除出现淀粉的特征 吸收峰外，还出现了苯环的特征吸收峰（ 3 030、1 600、1 500 cm －1 ） 。由于聚苯乙烯已经除去，由此说明样品为淀粉与苯 乙烯的接枝产物。 2． 2 扫描电镜分析 由图 2 可知，原淀粉颗粒的基本形状 为大小不均匀的多角形，每个独立面基本平滑。由图 3 可 知，乳液聚合法制备的淀粉与苯乙烯接枝共聚物接枝后生成 的聚苯乙烯支链互相穿插，覆盖在淀粉分子的表面及分子的 空隙间，其原有淀粉颗粒的形状已无法辨认。 2． 3 碾片试验结果 由表 1 可知，在温度为 150 ～ 160 ℃ 时， 可以得到性能优良、光滑、坚固的片材，但该片材较脆； 当温 度低于 150 ℃ 时，不能形成片材或者形成的片材性能不好， 表面有不均匀白点； 而当温度高于 170 ℃ 时，由于温度过高， 物料过度软化粘在辊上，很难从辊上清除下来。因此，碾片
图 3 扫描电镜下乳液聚合法制备的接枝共聚物（ × 1 000） Fig． 3 Graft copolymer by emulsion copolymerization method
under SEM （ × 1 000）
的最适温度为 150 ～ 160 ℃ 。 2． 4 片材的拉伸强度分析 分别取接枝百分率为81． 68% 、 107． 53% 、130． 86% 的接枝共聚物薄片，测得其拉伸强度分别 为 11． 19、17． 29 和 23． 78 MPa。可见，随接枝百分率的增加， 拉伸强度亦增大，显然这是在淀粉分子上引入聚苯乙烯支链 的结果。因为聚苯乙烯支链的力学性能比淀粉优良，所以这 种分子链在淀粉分子上接的越多、越长，接枝共聚物的拉伸 强度就越大。
通过对淀粉与苯乙烯接枝共聚物进行碾片试验、拉伸强 度、吸水率、耐热水性能及酶解性能的分析，得出其具有热塑
（ 下转第 1520 页）
1520Βιβλιοθήκη 安徽农业科学2011 年
响，且乳液为 W / O 型不变。 2． 6 交联淀粉微球合成工艺的优化 在单因素试验的基 础上，以质量浓度为 16% 的淀粉溶液为水相，设计 4 因素 3 水平正交试验，对反相乳液法合成环氧氯丙烷交联淀粉微球 的工艺进行优化，因素水平设计见表 1。以淀粉微球平均粒 径为考查指标，正交试验结果及极差分析结果见表 2。
水平 Level
1 2 3
表 1 正交 L9 （ 34 ） 试验因素与水平
Table 1 L9 （ 34 ） factors and levels
A（ 油水相 体积比） Phase volume ratio of oil to water
3∶1
B（ 交联剂 用量） ∥ml
Dose of crosslinker
安徽农业科学，Journal of Anhui Agri． Sci． 2011，39（ 3） ： 1516 － 1517，1520
责任编辑 乔利利 责任校对 李岩
淀粉与苯乙烯接枝共聚物的结构及性能研究
田晓玲 （ 辽宁农业职业技术学院工程系，辽宁熊岳城 115009）
摘要 通过红外光谱和扫描电子显微镜，对玉米淀粉与苯乙烯接枝共聚物的微观结构进行了分析，并通过碾片试验、拉伸强度测定、吸 水率测定、耐热水性能测定及酶解试验，分析了其生物降解性能。结果表明，该接枝共聚物具有热塑性和微生物降解性，可望开发为某 种生物降解材料。 关键词 淀粉； 苯乙烯； 接枝共聚； 结构； 生物降解性能 中图分类号 S 37 文献标识码 A 文章编号 0517 － 6611（ 2011） 03 － 01516 － 02
9． 50
%
4 19． 55 12． 24 8． 50
图 2 扫描电镜下的普通玉米淀粉（ 1 000） Fig． 2 Common cornstarch under SEM （ × 1 000）
2． 6 片材的耐热水性能分析 片材的耐热水性能较好，耐 热水温度为 94 ℃ ，在水中煮沸 15 min 无溶胀现象。
2
C（ 反应 温度） ∥℃
Reaction temperature
表 1 碾片温度对片材物理性能的影响
Table 1 Effect of the grinding temperature on physical character of
film
碾片温度∥℃ Grinding temperature 120 ～ 130 130 ～ 140 140 ～ 150 150 ～ 160 170 以上
39 卷 3 期
田晓玲 淀粉与苯乙烯接枝共聚物的结构及性能研究
1517
注： 1． 淀粉； 2． 接枝共聚物； 3． 接枝支链。 Note： 1． starch； 2． graft copolymer； 3． graft branch．
图 1 红外光谱分析 Fig． 1 Analysis results of infrared spectra
注： 1． 接种率为 92． 8% 的接枝共聚物； 2． 接枝率为 112． 65% 的接 枝共聚物； α-淀粉酶的质量分数为 0． 10% 。
Note： 1． 92． 8% graft copolymer； 2． 112． 65% graft copolymer； mass fraction of a-starch enzymes is 0． 10% ． 图 4 接枝共聚物的酶解失重曲线 Fig． 4 Weight loss curve of graft copolymer
