中考物理专题训练---电学作图题分析电学作图题主要涉及以下几种类型：（1）根据电路图将实物图补充完整；（2）根据电路图连接实物图；（3）根据实物图画电路图；（4）根据题目要求纠正实物连接错误，并画出正确电路图；（5）纠正实物电路连接错误；（6）根据题目提供的电阻组成新的阻值的电阻；（7）根据题目要求和所给的实验器材，设计实验电路，并根据设计的电路连接实物图；（8）黑盒子问题；（9）家庭电路连接问题。

根据电路图将实物图补充完整1.（重庆市）在“测定小灯泡的额定功率”实验中，张超同学用一个电压表、一个电流表、一个开关、电压为6V的电源、额定电压为3.8V额定功率小于2W的小灯泡和一个标有“20Ω 1.5A”的滑动变阻器，设计了如图甲所示的电路图。

请用笔画线代替导线，按照图甲所示的电路图，将图乙的实物电路连接完整（连线不得交叉）分析：这是一道根据电路图，实物电路部分连接，需要根据给定的实验电路图将实物电路补充完整的题。

依据电路图，从电源的正极出发将电路中的元件顺次连接：电源正极→开关→滑动变阻器→小灯泡→电流表→电源负极顺次连接，最后将电压表并联在小灯泡的两端。

连接电路时注意（1）电流要从电流表的正接线柱流入，负接线柱流出。

（2）电压表并联在小灯泡的两端。

（3）在补充电路实物连接时注意电流表量程的选择。

由于小灯泡的额定电压为3.8V，额定功率小于2W，根据P=IU可得 I=PU=23.8WV=0.526A，小灯泡正常发光时电路中电流小于0.526A，所以电流表的量程选择0—0.6A。

（4）滑动变阻器接入电路时选择“一上一下”两个接线柱。

由于滑动变阻器已有上边一个接线柱D与小灯泡连接，所以与开关相连接选择滑动变阻器下边的接线柱A或B。

解答如图丙所示。

2.（山西省）如图甲是小明画出的实验电路图，请你根据电路图用笔画线代替导线，帮他将图乙中未完成的电路连接好，要求：电流表、电压表选择合适的量程；滑动变阻器的滑片P向右滑动时，连入电路的阻值变小；导线不能交叉。

2021年中考物理微专题复习专题05 中考光学五类重点实验问题经典习题(解析)

专题05 光学五类重点实验问题经典习题【例题1】(2020吉林长春模拟)小明在探究“物距和物高一定时，物体经小孔所成的像的高度和像距的关系”时，所用的实验器材有：用发光二极管做成的物体、有小孔的方纸板、用半透明塑料膜做成的屏、量程为0～30cm的直尺，实验装置的示意图如图所示．(1)该实验应该在较________的环境下进行．(选填“亮”或“暗”)(2)记录的实验数据如表，请在方格纸上画出像高与像距的关系图象．实验次数 1 2 3 4 5 6物距u/cm 相同物高h1/cm 相同像距v/cm 4.0 8.0 12.0 16.0 20.0 24.0像高h2/cm 2.0 4.1 6.0 8.0 9.9 12.0(3)根据图象，得出的探究结论是：__________________________________．(4)另一名同学在做该实验时，更换了部分实验器材，其实验装置的示意图如图所示．外筒(足够长)用不透明的材料制成，左端开有小孔；内筒(内径约14cm)的筒壁用不透明的材料制成，左端用半透明塑料膜做屏，并可以在外筒中自由地拉出或推入．其他器材不变．和小明所用的装置相比较，请说出该同学用这样的装置做实验的好处和不足．(各写一条即可)好处：________________；不足：________________．【答案】(1)暗；(2)见解析；(3)在物距和物高一定时，物体经小孔所成像的高度和像距成正比；(4)方便改变像距；像高不方便测量．【解析】(1)本实验探究“物距和物高一定时，物体经小孔所成的像的高度和像距的关系”时，发光二极管是成像物体，在明亮的环境中，发光二极管和明亮环境的对比度降低，成像不太清晰，故该实验应该在较暗的环境下效果更好．(2)根据表格中的数据描点，并用平滑的线连接起来，见下图：(3)由表格上的数据可知，像的高度随像到小孔距离的增大而增大，且像的高度与像到小孔距离的比值是一个定值，所以得出的探究结论是：在物距和物高一定时，物体经小孔所成像的高度和像距成正比．(4)另一名同学所用的实验装置，左端用半透明塑料膜做屏可以在外筒中自由地拉出或推入，可以很方便的改变像距；外筒(足够长)用不透明的材料制成，不受外界实验环境亮暗的影响，便于观察所成的像；但是由于左端用半透明塑料膜做成的屏在外筒里面，不方便测量像高．【对点练习】晴天正午，小明与同学从树荫下走过时，发现地面上有许多大小、形状不同的光斑，如图所示。

2021年中考物理考点精练：专题五光学作图(解析版)

2021年中考物理考点精练第四部分作图专题一．光的反射1.（2020·黄冈）北京天坛的圜丘体现了我国古代高水平的建筑声学成就，它将建筑学和声学完美结合。

当人站在圜丘中心处说话，会觉得声音特别洪亮。

这是由于人说话的声音有一部分被四周的石栏杆反射，射到稍有倾斜的台面后又反射到圜丘中心（图甲），使回声和原声混在一起。

若声音的反射遵守光的反射定律，台面和石栏杆表面光滑，请在图甲中完成人的声音从A点发出，经石栏杆反射到C点的声音路径图。

2.（2020·吉林）请在图中画出入射光线AO的反射光线。

3.（2020·南京）如图所示，入射光线AO射向平面镜，画出反射光线OB并标出反射角的大小。

4.（2019济宁）如图所示，一束光水平射入潜望镜镜口后，通过潜望镜进入小明的眼睛。

请画出光的传播路径。

二．平面镜成像1.（2020·遂宁）图中A'B'是物体AB在平面镜中所成的像，请根据平面镜成像特点作出物体AB________；2.（2020·无锡）请在图中画出木棒AB在平面镜中所成的像。

3.（2020·盐城）请在图中画出物体AB在平面镜中所成的像A'B'。

4.（2020·宿迁）作出图中物体AB在平面镜中所成的像A'B'.（）三.光的折射1.（2020·南通）如图乙，请作出入射光线在玻璃砖AC面上的反射光线和大致的折射光线；2.（2019鄂州）“坐井观天，所见甚小”，青蛙在枯井和有水的井中“观天”的范围大小是不同的。

如图所示，一只青蛙在井底（井中有水）中央，请用光路图作出井底之蛙“观天”的最大范围。

3.（2019黄冈）如图乙所示，小明通过容器上方固定的空心管，刚好看不到容器里的硬币（硬币未画出）。

现往容器中加水至MN处，通过空心管又能看到硬币了。

请做出小明通过空心管又能看到硬币的光路图。

4.（2019深圳）一束光线从空气射入玻璃时，界面MN上的反射光线如右图所示，请画出对应的入射光线和大致的折射光线。

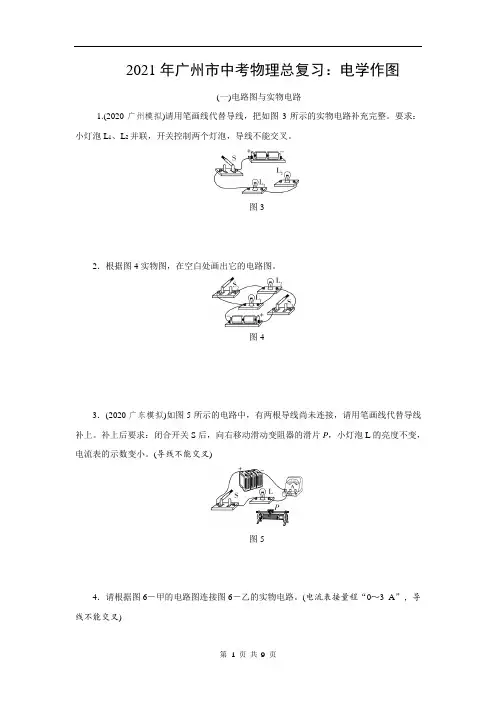

2021年广州市中考物理总复习：电学作图(附答案)

第 1 页共 9
页 2021年广州市中考物理总复习：电学作图
(一)电路图与实物电路
1.(2020广州模拟)请用笔画线代替导线，把如图3所示的实物电路补充完整。

要求：小灯泡L 1、L 2并联，开关控制两个灯泡，导线不能交叉。

图3
2．根据图4实物图，在空白处画出它的电路图。

图4
3．(2020广东模拟)如图5所示的电路中，有两根导线尚未连接，请用笔画线代替导线补上。

补上后要求：闭合开关S 后，向右移动滑动变阻器的滑片P ，小灯泡L 的亮度不变，电流表的示数变小。

(导线不能交叉)
图5
4．请根据图6－甲的电路图连接图6－乙的实物电路。

(电流表接量程“0～3 A ”，导线不能交叉)。

九年级中考物理作图专题训练全册.doc

九年级物理作图专题复习【复习指导】作图题是中考常见的、基本的题型、一般是根据题目的要求、作出适当的图象和图线.它的特点是能形象、直观地反映出物理过程和物理问题的本来面目，有助于加深对物理现象的理解和认识。

中考物理试题中的作图题属于对知识运用能力的考核，考查的主要目的是检查学生的作图基本技能和运用基本概念和规律进行作图解决物理问题的能力。

内容上可分为光学作图、力学作图、电磁学作图。

【考察内容】光学作图光学作图题主要包括光的直线传播、光的反射和折射、平面镜成像、透镜对光线的作用等。

考点 1光的直线传播作图方法归纳：合理应用光沿直线传播这一结论来作图。

【例 1】如图 3-1-3 路灯下站着小赵、小芳、小刚三人，请根据小芳和小刚的影长，标出图中路灯灯泡 S 的位置，并用粗实线画出小赵落在地面上的影子。

考点 2光的反射和折射方法归纳：在发生折射时符合以下规律：（1）当光线垂直射入介质时，光线的传播方向不变，（2）当光线从一种物质斜射入另一种透明介质时：三线同面，折射光线、入射光线分居在法线的两侧，且光速大的介质中的角大（空气斜射入水中，空气中的角大；水中斜射入空气中，仍是空气中的角大）。

【例 2】画出图3-1-4 中入射光线AO 的反射光线。

【例 3】一条光线射到水面后发生反射和折射，反射光线OA如图 3-1-28 所示，请画出入射光线和折射光线的大致方向。

考点 3平面镜成像方法归纳：光学作图最常见的类型就是利用平面镜成像特点作图，平面镜成像特点是：平面镜所成的像是虚像；像与物体的大小相等；像到平面镜的距离等于物体到平面镜的距离相等。

在平面镜成像特点中，像与物体关于平面镜对称在作图中运用的概率最高。

作光路图时，光线应画成实线，并用箭头表示光线传播的方向。

镜面的背面要画上短斜线，法线和其它辅助线应画虚线。

【例 4】 A′O′是 AO 在平面镜中成的像，如图3-1-11 所示，请画出平面镜的位置。

【例 5】如图 3-1-12 所示， O′是 O 在平面镜中成的像，请在图中画出平面镜的位置，并画出线段 AB 在该平面镜中所成的像。

备战2021年中考物理作图题精练精解作图题5根据实物图画电路图含解析20210416485.docx

作图题5 根据实物图画电路图一．作图技巧：根据实物图画对应电路图的方法1.串联电路的画法：从电源的一极，按顺序依次画出各电路元件2.并联电路的画法：先确定分支点，并画出干路部分的电路，然后依次把各支路画在分支点间.3.注意事项:使用统一规定的器件符号。

②连线要横平、竖直，在转弯处画成直角③元件不能放在拐角。

二．真题精练1.（2020九上·珠海期中）用笔画代替导线完成图中电路的实物连接。

要求：两灯并联，开关控制整个电路，电流表测量通过L1、L2的总电流，导线不能交叉________；在右边的方框内画出与图中对应的电路图________。

【答案】；【考点】根据实物图画电路图，实物的电路连接【解析】【解答】两灯并联，开关控制整个电路，电流表测量通过L1、L2的总电流，所以开关和电流表应该在干路上，如下图所示：电路图应与实物图一一对应，如下图所示：【分析】并联电路中，各用电器在不同的支路上，电流表测量总电流时，串联在干路上；根据实物图，对应画出电路图。

2.（2020九上·花都期中）如图所示是玩具电风扇的连接电路，请在方框内画出对应的电路图。

电风扇可以用“ ”这样的符号表示。

【答案】解：如图所示;【考点】根据实物图画电路图【解析】【解答】由图可知，该电路中有电源、导线、开关、和电风扇，它们顺次连接，电路图如图所示：【分析】根据实物图的连接方式，画出电路图。

3.（2019九上·宁津月考）画出如图所示的实物电路的电路图。

【答案】解：如图所示：【考点】根据实物图画电路图【解析】【解答】解：电流从正极出发经开关S开始分支，一支经灯泡L1；另一支经电流表，灯泡L2，然后两支汇合回到电源负极。

如图所示：【分析】根据实物图灯泡的连接方式画出对应的电路图。

4.（2019九上·海淀月考）如图所示是某同学连接的电路．请你根据他的实物连接图在虚线框内画出对应的电路图．【答案】解：如图所示：【考点】根据实物图画电路图【解析】【解答】分析电路可知，开关S1在干路，S2与灯L1串联在一个支路，L2在一个支路，两灯并联，电路图如图所示：【分析】根据实物图，灯泡并联，干路上有开关，其中一个支路上有开关。

初中物理电学作图专题(含答案)

中考物理电学作图专题1．如图是某实物连接电路，请根据实物图在方框内画出对应的电路图。

2．请按图甲所示的电路图，将图乙中的实物电路，用笔画线代替导线完成电路连接。

（连接时导线不交叉）3．在如图所示电路的“O”内填上适当的电表符号。

要求：当开关S闭合时，电路连接正确。

4．请用笔画线代替导线，按照安全用电的要求，将图中的电灯、控制电灯的开关及插座接入家庭电路中。

5．如图所示，两灯泡的额定电压均为220V。

当开关闭合后，两灯泡都正常发光，且插座不受开关控制，请将电路连接完整。

6．请用笔面线表示导线，将图中的电灯和开关正确接入家庭电路中。

7．请在图中以笔画线添加一根导线，使灯L1与灯L2并联。

8．（2021·广西百色·统考中考真题）根据安全用电原则将图中的节能灯和开关接入照明电路。

9．如图所示，螺线管与电源、开关S组成闭合回路。

在螺线管下方的地面上放有一条形磁体，开关S闭合瞬间，该条形磁体突然向上运动。

请在图中标出电源左端的极性、闭合开关后通电螺线管中的电流方向、螺线管下端的磁极极性和螺线管左侧P点磁感线的方向。

10．（1）如图（a）所示，一束光斜射向玻璃砖，并穿过玻璃砖。

画出这束光进入玻璃和离开玻璃后的光线（注意标出法线）；（2）如图（b）所示为一根“”形杠杆，O为支点，左端悬挂一重物M，现要在A端施加一个最小的力，使M在图示位置保持平衡。

某同学在A点画出了最小力F 的示意图，请对该同学的作图结果予以评价（用作图方式体现）；（3）如图（c）所示，根据小磁针的指向，用物理符号标出螺线管左端和电源左端极性。

11．如图所示，只闭合开关S1，风扇M工作；只闭合开关S2，灯泡和风扇M都不工作；同时闭合开关S1、S2，灯泡和风扇M都工作。

请把电路连接完整。

12．图是测量小灯泡电阻阻值的实物电路图，其中有一根导线连接错误，请你在错误的导线上画“×”，并用笔画线代替导线画出正确的连接方式。

专题25作图题-2021年全国中考物理真题全解全析汇编(第五期)

2021年全国中考物理真题全解全析汇编（第五期）专题25 作图题一、第一期汇编试题来源：2021年江苏连云港、2021年四川乐山、2021年四川泸州、2021年四川遂宁、2021年云南、2021年浙江湖州、2021年浙江金华、2021年浙江丽水、2021年安徽、2021年浙江嘉兴、2021重庆A卷年、2021年重庆B卷等13套试卷。

二、第二期试题来源：2021年浙江温州、2021年浙江宁波、2021年四川内江、2021年四川南昌、2021年四川成都、2021年甘肃武威、2021年江苏扬州、2021年陕西、2021年山东临沂、2021年山东泰安、2021年上海等12套试卷。

三、第三期试题来源：2021年北京、2021年福建、2021年广东、2021年海南、2021年河北、2021年河南、2021年吉林、2021年宁夏、2021年青海、2021年山西、2021年天津、2021年新疆、2021年云南等12套试卷。

四、第四期试题来源：2021年湖北恩施州、2021湖北宜昌年、2021年湖南岳阳、2021年湖南衡阳、2021湖北邵阳年、2021年江苏苏州、2021年山东济宁、2021年山东潍坊、2021年山东枣庄、2021年四川广安、2021年四川凉山州、2021年浙江衢州等12套试卷。

五、第五期试卷来源：2021年浙江杭州、2021年四川眉山、2021年山东菏泽、2021年山东东营、2021年江苏泰州、2021年江苏南京、2021年湖南长沙、2021年湖南怀化、2021年湖南郴州、2021年湖南常德、2021年湖北武汉、2021年湖北十堰、2021年黑龙江龙东、2021年黑龙江绥化、2021年广西北部湾经开区等15套试卷欢迎各位。

1、（2021·四川眉山·T18）如图所示，利用杠杆AOB撬动重物M，O为杠杆支点，1L为杠杆的动力臂，现杠杆处于水平位置平衡。

F的示意图；（1）作出杠杆动力1F的示意图。

九年级物理电学作图作图专题含答案

九年级物理电学作图作图专题含答案学校:___________姓名：___________班级：___________考号：___________一、作图题1．按家庭电路要求完成作图。

2．读数与作图(1)如图所示，所测物体的质量为__________g；(2)如图所示，请在图中画出小球所受力的示意图______________；(3)如图所示，请用笔画线代替导线将三孔插座、电灯和开关正确连入家庭电路______________。

3．作图：根据电路图连接实物图（____）4．在题图方框中画出对应的电路图完成下列作图。

5．作图：如图所示，按照家庭电路安全用电的要求连接电路．（____）6．按照题目要求作图：在图甲电路图中填上适当的电表符号，使之成为正确的电路（_____）7．作图：根据电路图连接实物图（________）8．完成下列作图（1）请将下列实物图对应的电路图画在右边的虚线框内（2）请按左边的电路图正确连接右边的实物图（电表都选用小量程）9．按要求完成作图，下图均在原图上改动一根导线，将要改动的导线打“×”，然后重新画出来。

(1)使开关S 只控制小灯泡L1。

(2)使开关S 控制所有小灯泡，且灯泡是并联连接。

10．按要求作图：（1）在图示电路的空缺处，分别填入一个电流表和一个电压表的元件符号，使得开关闭合时，两灯都发光．（____）（2）按照给出的电路图，将实物电路连接完整．（____）11．小雨同学想利用电源，灯泡1L 和2L ，开关1S 、2S 和3S ，滑动变阻器R ，设计如下电路：1S 为总开关，当1S 闭合时，①只闭合2S ，两盏灯都亮；②若只闭合3S ，只有2L 亮，且亮度可利用滑动变阻器R 调节．请你根据他的想法，帮助他设计符合要求的电路图．（________）12．设计一个家用电吹风机，要求：可单独吹冷风，也可吹热风，但不可只发热而不吹风；吹热风状态下，即使发热体烧坏了，吹风机也能工作：请在图中连线，设计符合要求的电路图。

2021年中考物理真题专题练习—作图题(一)(含答案或解析)

2021年中考物理真题专题练习—作图题（一）1、（2021湖南常德）在图中画出力F的力臂答案：解析：首先反向延长画出F的作用线，由支点O向F的作用线做垂线，垂线段的长度为F的力臂。

如图所示：2、(2021广西贵港)请在图中画出光线经过凹透镜后的光路图。

（F为焦点）答案：3、(2021广西贵港)某科技小组为医院病房设计呼叫电路，在病人需要护理时，闭合床头开关S1或S2，护士值班室的护士就能及时看到对应的灯L1或L2亮，同时听到电铃响起。

请用笔画线代替导线在图中连接符合设计要求的电路图。

答案：4、(2021广西贵港)如图所示一个鸡蛋在水中下沉，请作出鸡蛋所受力的示意图。

（不考虑鸡蛋与水之间的摩擦）答案：5、（2021山西）中医药文化是中华民族悠久历史文化的重要组成部分。

如图是用切刀将黄芪切片的示意图，请你在图中画出施加在手柄上A点最小力F的示意图及其力臂L。

答案：6、（2021兰州）小美去鞋店买鞋，如图所示是她站在镜前试鞋的情景。

请画出小美的眼睛A点看到鞋面B点在平面镜中所成像的完整光路图。

答案：7、（2021兰州）照片中的旋转飞椅是常见的游乐设施，请在简化图中画出飞椅受到的重力和拉力的示意图。

答案：8、（2021兰州）请按要求正确连接实物图要求：定值电阻R与滑动变阻器串联，闭合开关S，将滑动变阻器的滑片向左移动，电压表和电流表的示数都变小，连线不能交叉。

答案：9、（2021黑龙江大庆）如图，利用轻杆将小球A固定在小车上，整体静止在水平面上。

以球心为作用点。

作出小球A所受力的示意图。

答案：10、（2021黑龙江大庆）如图，已知静止在通电螺旋管右端小磁针N极的指向，请用箭头在磁感线上标出磁感线的方向并在括号内用“正”“负”标出电源的正负极。

答案：11、（2021贵州安顺）如图所示实物电路，请用笔画线代替导线按要求完成电路连接。

要求：灯L1、L2串联，电压表只测量L1两端的电压，不考虑电压表量程的选择，导线不交叉。

2021年中考物理作图题专题复习
