机房路由网络实战：环回测试 路由配置
实训报告路由器配置
一、实训目的通过本次实训，掌握路由器的基本配置方法，了解路由器在网络中的作用，提高网络设备的配置与管理能力。
二、实训环境1. 路由器：华为AR系列路由器一台2. 交换机：华为S系列交换机一台3. 网线：直通网线若干4. 计算机若干5. 实验室网络环境：模拟企业局域网环境三、实训内容1. 路由器基本配置2. 路由器接口配置3. 路由协议配置4. 静态路由配置5. 动态路由配置6. 路由策略配置7. NAT配置8. 路由器安全配置四、实训步骤1. 路由器基本配置（1）连接路由器与计算机，使用Console线进入路由器配置模式。
（2）配置路由器基本参数，包括主机名、密码等。
（3）配置接口IP地址，确保路由器与交换机之间能够正常通信。
2. 路由器接口配置（1）查看路由器接口信息，了解接口状态。
（2）配置接口VLAN，实现不同VLAN之间的隔离。
（3）配置接口安全特性，如MAC地址绑定、IP源地址过滤等。
3. 路由协议配置（1）配置静态路由，实现不同网络之间的互通。
（2）配置动态路由协议，如RIP、OSPF等，实现网络自动路由。
4. 静态路由配置（1）查看路由表，了解当前网络的路由信息。
（2）配置静态路由，实现特定网络之间的互通。
5. 动态路由配置（1）配置RIP协议，实现网络自动路由。
（2）配置OSPF协议，实现网络自动路由。
6. 路由策略配置（1）配置路由策略，实现特定数据包的转发。
（2）配置策略路由，实现不同数据包的转发。
7. NAT配置（1）配置NAT地址池，实现内部网络访问外部网络。
（2）配置NAT转换，实现内部网络访问外部网络。
8. 路由器安全配置（1）配置ACL，实现访问控制。
（2）配置IPsec VPN，实现远程访问。
（3）配置端口安全，防止未授权访问。
五、实训结果通过本次实训，成功配置了路由器的基本参数、接口、路由协议、静态路由、动态路由、路由策略、NAT和路由器安全配置。
实现了不同网络之间的互通，满足了网络需求。
路由器打环测试

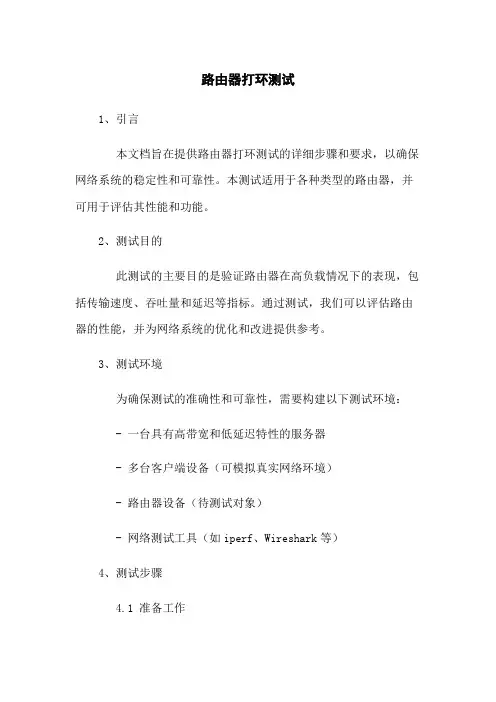

路由器打环测试1、引言本文档旨在提供路由器打环测试的详细步骤和要求，以确保网络系统的稳定性和可靠性。
本测试适用于各种类型的路由器，并可用于评估其性能和功能。
2、测试目的此测试的主要目的是验证路由器在高负载情况下的表现，包括传输速度、吞吐量和延迟等指标。
通过测试，我们可以评估路由器的性能，并为网络系统的优化和改进提供参考。
3、测试环境为确保测试的准确性和可靠性，需要构建以下测试环境： - 一台具有高带宽和低延迟特性的服务器- 多台客户端设备（可模拟真实网络环境）- 路由器设备（待测试对象）- 网络测试工具（如iperf、Wireshark等）4、测试步骤4.1 准备工作在进行测试之前，需要进行以下准备工作：- 确保路由器已正常安装和连接至网络系统- 确保客户端设备已正确配置和连接至路由器- 启动服务器，并确保其与路由器和客户端设备相互连接4.2 配置打环测试在路由器上进行以下配置：- 设置打环测试的开始时间和持续时间- 配置测试工具，并确定测试流量和目标4.3 开始打环测试- 启动测试工具，并开始记录测试数据- 模拟真实网络环境下的流量负载，包括实时应用程序流量、多媒体流、大文件传输等- 测试期间，监控和记录路由器的性能指标，如传输速度、吞吐量和延迟等4.4 分析测试结果- 结束打环测试，并获取测试数据- 对测试数据进行分析，评估路由器的性能和功能表现- 基于测试结果，识别任何性能瓶颈、错误或改进空间5、测试报告在完成测试后，需要编写测试报告，该报告应包括以下内容： - 测试的目的和背景- 测试的详细步骤和环境- 测试结果的分析和评估- 推荐的改进措施和建议6、附件本文档涉及的附件包括：- 测试工具配置文件7、法律名词及注释- 路由器：一种网络设备，将数据包从源地质转发到目标地质的设备。
- 吞吐量：指单位时间内通过一个网络节点传输的数据量。
- 延迟：数据包从发送端到接收端所需的时间。
- 测试工具：用于测量和评估网络性能的软件或硬件工具。
计算机网络实验四_路由器的配置
计算机网络实验四_路由器的配置在当今数字化的时代，计算机网络成为了信息传递和资源共享的重要基础设施。
而路由器作为网络中的关键设备，其正确配置对于保障网络的高效运行和数据的安全传输起着至关重要的作用。
在本次计算机网络实验四中，我们将深入探究路由器的配置过程及相关原理。
路由器是一种连接多个网络或网段的网络设备，它能将不同网络之间的数据进行转发，并根据设定的规则选择最佳的路径。
要实现这一功能，我们需要对路由器进行一系列的配置操作。
首先，准备工作必不可少。
在开始配置之前，我们需要确保拥有以下物品：一台路由器设备、用于连接路由器的网线、一台配置终端（可以是计算机）以及相关的配置软件（如 SecureCRT 等）。
接下来，我们通过网线将配置终端与路由器的控制台端口（Console 口）连接起来。
打开配置软件，设置好相应的参数，如波特率、数据位、停止位等，以便能够与路由器进行通信。
登录到路由器后，我们首先要进入特权模式。
在特权模式下，我们拥有更高的权限来进行各种配置操作。
输入“enable”命令，然后输入特权密码（如果设置了的话），即可进入特权模式。
进入特权模式后，接下来就是配置路由器的基本参数。
其中，最重要的是为路由器设置主机名。
一个清晰易记的主机名有助于我们在管理多个路由器时进行区分。
通过“hostname 路由器名称”命令，我们可以为路由器赋予一个独特的名称。
然后是设置路由器的密码。
为了保证路由器的安全性，我们需要设置登录密码。
可以分别设置控制台密码、特权密码和虚拟终端密码。
控制台密码用于通过控制台端口登录时的验证，虚拟终端密码用于通过 Telnet 方式远程登录时的验证。
在网络配置方面，我们需要为路由器的接口分配 IP 地址。
路由器的接口通常分为局域网接口（LAN 口）和广域网接口（WAN 口）。
对于 LAN 口，我们要根据所在网络的网段为其分配一个合适的 IP 地址，并设置子网掩码。
对于 WAN 口，如果是通过静态 IP 方式接入互联网，则需要手动设置运营商提供的 IP 地址、子网掩码、网关和 DNS 服务器地址；如果是通过动态 IP 方式接入（如常见的家庭宽带），则可以让路由器自动获取这些参数。
计网实验报告3-路由器配置
计算机网络实验课程实验报告
实验名称路由器配置
一、实验目的
1、掌握路由器的基本配置及常用命令；
2、理解网络地址规划的原则及方法。
二、实验所用仪器（或实验环境）
路由器1台，交换机2台，PC机至少4台，RJ45双绞线。
Console控制电缆。
本次使用cisco packet tracer进行仿真。
三、实验基本原理及步骤（或方案设计及理论计算）
1、直连路由：用2个交换机组建两个LAN,用路由器将两个LAN连接；
2、基于三层交换机的VLAN间路由：用1个三层交换机组建两个LAN,用三层交换机的端口路由功能实现VLAN间的路由。
3、单臂路由：用1个二层交换机组建两个LAN,用路由器将两个LAN连接；(选作，有些设备不支持)
4、规划设置PC机的IP地址和掩码。
四、实验数据记录（或仿真及软件设计）
实验一
实验二
实验三
五、实验结果分析及回答问题（或测试环境及测试结果）实验一
实验二实验三
六、心得体会
可以熟练使用常用的路由器的操作指令；对于LAN和VLAN有了更深的理解和认识。

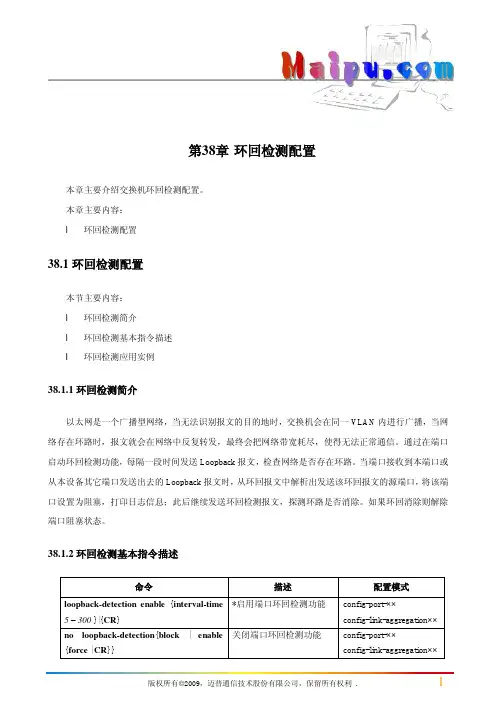

第38章 环回检测配置
版权所有©2009，迈普通信技术股份有限公司，保留所有权利 .
5
描述与分析： Port Loopback Times State ：没有加入聚合组的物理端口或有效的聚合端口 ：端口启用环回检测功能状态 ：发送环回检测报文的间隔时间，单位为秒 ：端口状态，NORMAL 表示端口处于正常的状态，不存在环路；LBD_LOOP_BLOCK
loopback-detection enable interval-time 5-300 表示端口发送环回检测报文的间隔时间，范围在 5-300 秒直接可选 loopback-detection enable 不指定端口发送环回检测报文的间隔时间， 默认时间 为 30 秒 no loopback-detection block no loopback-detection enable 将由环回检测功能 loopblock 的端口快速 up 起来 关闭端口环回检测功能，停止发送环回检测报文，若 端口处理 loopblock 状态， 则不能成功取消环回检测。 no loopback-detection enable force 关闭端口环回检测功能，不管当前端口处于何种状 态，立即停止环回检测报文的发送 【缺省情况】端口环回检测功能，默认关闭。 % 注意：在关闭环回检测功能的时候有 3 个选项。block 是用于用户已经知道环路去除，而希望快 速解除端口阻塞状态。enable 用于用户关闭端口环回检测功能，但是若端口处于 loopblock 状态，则不能 成功取消端口的环回检测功能。interval-time force 用于用户关闭端口环回检测功能，不管端口处于何种 状态，均将停止环回报文的发送。在启用环回检测的端口，避免起用 EAPS 或 MSTP，以保证环回检测 功能的正常使用。同一端口同时启用环回检测和 OAM 可能出现环回报文被丢弃而无法检测到环路的情 况，应避免同时启用。
H3C网络设备环路检测详细说明及配置
H3C⽹络设备环路检测详细说明及配置1.为什么要配置环路检测？⽹络连接错误或配置错误都容易导致⼆层⽹络中出现转发环路，使⽹络设备对⼴播、组播报⽂进⾏重复发送，这样就会造成⽹络资源和设备硬件资源的严重浪费，将会造成设备卡顿运维缓慢甚⾄导致⽹络瘫痪。
为了能够及时发现⼆层⽹络中的环路，避免对整个⽹络造成严重影响，需要提供⼀种检测机制，使⽹络中出现环路时能及时通知⽤户检查⽹络连接和配置情况，这种机制就是环路检测机制。
当⽹络中出现环路时，环路检测机制通过⽣成⽇志信息来通知⽤户，并可根据⽤户事先的配置来选择是否关闭出现环路的端⼝。
2. 设备通过发送环路检测报⽂并检测其是否返回本设备以确认是否存在环路，若某端⼝收到了本设备发出的环路检测报⽂，就认定该端⼝所在链路存在环路注：不要求收端⼝和发端⼝为同⼀端⼝3. 那么设备是多久发⼀次环路检测报⽂呢？因为⽹络时刻都在变化中的，所以环路检测是⼀个持续的⼀直进⾏的过程，它以⼀定的时间间隔发送环路检测报⽂来确定各端⼝是否有环路以及存在环路的端⼝上是否已消除环路等，这个时间间隔就称为环路检测的时间间隔。
4. 当⽹络设备检测到有环路，怎么去处理呢？当系统检测到端⼝出现环路时的处理⽅式，有以下⼏种⽅式：4.1 Block模式：当系统检测到端⼝出现环路时，不仅会⽣成⽇志信息，还会禁⽌端⼝学习MAC地址并将端⼝阻塞掉（我们知道端⼝不能学习MAC地址也就是这个端⼝⽆法使⽤了）4.2 No-learning模式：当系统检测到端⼝出现环路时，不仅会⽣成⽇志信息，还会禁⽌端⼝学习MAC地址4.3 Shutdown模式：当系统检测到端⼝出现环路时，不仅会⽣成⽇志信息外，还会⾃动关闭该端⼝，使其不能收发任何报⽂被关闭的端⼝将在shutdown-interval命令所配置的时间之后⾃动恢复。
默认情况下系统不采⽤上述任何⼀种模式（需要配置），当系统检测到端⼝出现环路时，只⽣成⽇志信息，不对该端⼝进⾏任何处理注：在Block模式和No-learning模式下：当设备检测到某端⼝出现环路后，若在三倍的环路检测时间间隔内没有再收到环路检测报⽂，就会认为这个端⼝上的环路已经消除了，会⾃动将该端⼝恢复为正常状态，并通知给⽤户。
Cisco 路由器打环测试教程
b1 - # section BIP-8 errors
b2 - # line BIP-8 errors
b3 - # path BIP-8 errors
Apr 10 12:18:00.114: ICMP type=0, code=0 R1收到自己发出的Echo Request，以Echo Reply(type=0)相应并通过端口发送
Apr 10 12:18:00.122: IP: s=172.31.20.1 (Serial4/0/0), d=172.31.20.1 (Serial4/0/0), len 100, rcvd 3
Repeat count [5]: 1
...
Sending 1, 100-byte ICMP Echos to 172.31.20.254, timeout is 2 seconds:
!
Success rate is 100 percent (1/1), round-trip min/avg/max = 8/8/8 ms
Apr 10 12:19:04.002: IP: s=172.31.20.254 (Serial4/0/0), d=172.31.20.1 (Serial4/0/0), len 100, rcvd 3
Apr 10 12:19:04.002: ICMP type=0, code=0 R1收到Echo Reply(type=0)，计算延时(002-994=8ms)。
interface atm 1/0/0 //需要进行环回测试的ATM二层端口
!
inter atm 0.1 point-to-point
atm pvc 0 100 interface atm 0/1/0 0 100 encap aal5snap
计算机网络路由配置组网实验报告
路由配置组网实验路由器组网一、实验目的通过路由建立起网络之间的连接，熟悉路由器的基本操作命令，并掌握组网的基本技术。
二、实验设备路由器两台（华为），V.35电缆一对，集线器两台，学生实验主机。
三、实验内容和要求给定3个C类网络地址：192.168.1.0，192.168.2.0，192.168.3.0。
1．请按下面的网络图作出网络规划。
并写出路由器的端口地址和各节点网络地址。
2．配置静态路由，使R1和R2两边的机器能够互相连通。
3．配置动态路由RIP和OSPF，使R1和R2两边的机器能够互相连通。
四、实验步骤1.进行端口配置路由器R1：[Quidway]int e0[Quidway-Ethernet0]ip addr 192.168.1.6 255.255.255.0[Quidway-Ethernet0]undo shutdown[Quidway-Ethernet0]int s0[Quidway-Serial0]ip addr 192.168.2.3 255.255.255.0[Quidway-Serial0]clock rate 64000[Quidway-Serial0]undo shutdown路由器R2：[Quidway]int e0[Quidway-Ethernet0]ip addr 192.168.3.6 255.255.255.0[Quidway-Ethernet0]int s0[Quidway-Serial0]ip addr 192.168.2.4 255.255.255.0[Quidway-Serial0]clock rate 64000[Quidway-Serial0]undo shutdownR1连接的三台主机配置：A：ifconfig eth0 192.168.1.1 netmask 255.255.255.0Route add default gw 192.168.1.6B：ifconfig eth0 192.168.1.2 netmask 255.255.255.0Route add default gw 192.168.1.6C：ifconfig eth0 192.168.1.3 netmask 255.255.255.0Route add default gw 192.168.1.6R2连接的三台主机配置：A：ifconfig eth0 192.168.3.1 netmask 255.255.255.0Route add default gw 192.168.3.6B：ifconfig eth0 192.168.3.2 netmask 255.255.255.0Route add default gw 192.168.3.6C：ifconfig eth0 192.168.3.3 netmask 255.255.255.0Route add default gw 192.168.3.62.静态路由配置路由器R1：[Quidway]ip routing[Quidway]ip route-static 192.168.3.0 255.255.255.0 192.168.2.4 路由器R2：[Quidway]ip routing[Quidway]ip route-static 192.168.1.0 255.255.255.0 192.168.2.33.动态路由配置4.1 RIP配置：路由器R1：[Quidway]undo ip route 192.168.3.0 255.255.255.0 192.168.2.4[Quidway]rip[Quidway-rip]network 192.168.1.0[Quidway]display ip routeRouting Table:Destination/Mask Proto perf Mertic Nexthop interface192.168.1.0/24 Direct 0 0 127.0.0.1 FastEthernet0/0 192.168.2.0/24 Direct 0 0 127.0.0.1 Serial0/0192.168.3.0/24 Static 60 x next hop error!192.168.3.0/24 RIP 100 1 192.168.2.4 Serial0/0路由器R2：[Quidway]rip[Quidway-rip]network 192.168.3.0[Quidway]undo ip route 192.168.1.0 255.255.255.0 192.168.2.3[Quidway]display ip routeRouting Table:Destination/Mask Proto perf Mertic Nexthop interface192.168.3.0/24 Direct 0 0 127.0.0.1 FastEthernet0/0 192.168.2.0/24 Direct 0 0 127.0.0.1 Serial0/0192.168.1.0/24 Static 60 x next hop error!192.168.1.0/24 RIP 100 1 192.168.2.3 Serial0/04.2 OSPF配置：路由器R1：[Quidway]router id 127.0.0.6[Quidway]ospf enable[Quidway]import-route direct[Quidway]ospf enable area 0路由器R2：[Quidway]router id 127.0.0.6[Quidway]ospf enable[Quidway]import-route direct[Quidway]ospf enable area 0五、实验总结本次实验内容比较简单，而且有比较完善的参考资料可以查阅，真正做起来本应该没有难度，但是还是出现了不少问题，可能是在模拟器上做和真机上做有些差异吧。
网络回环检测方案设计
网络回环检测方案设计网络回环检测方案设计网络回环检测是指在网络通信中，通过发送数据包到目标主机并检测数据包是否能够正确回环到发送方，从而判断网络的连通性和延迟情况。
设计一个有效的网络回环检测方案，对于网络的稳定性和性能监控至关重要。
首先，我们需要确定回环检测的目标主机。
可以选择具有代表性的网络节点作为目标主机，包括源主机所在的本地网络、跨国网络节点、云服务商的数据中心等。
这样可以全面监测网络连通性和延迟，从而提供更全面的分析结果。
其次，确定回环检测的具体方法。
常用的方法包括PING命令、TRACERT命令和ICMP协议。
PING命令是最常见的网络连通性测试工具，通过发送ICMP回显请求消息和接收ICMP回显应答消息来判断目标主机的连通性。
TRACERT命令则可以追踪数据包通过的路由路径，从而判断网络中的瓶颈和延迟情况。
ICMP 协议是网络层的一种通信协议，可以用于发送和接收控制消息，包括回显请求和应答消息。
在回环检测过程中，应设置合理的检测时间间隔和检测次数。
时间间隔过长可能导致对网络性能的监测不准确，时间间隔过短则可能对网络产生较大的负载。
检测次数应根据网络的实际情况进行调整，以充分覆盖网络的各个方面，同时避免对网络产生过大的压力。
另外，为了更好地分析回环检测的结果，可以结合数据分析和可视化技术。
通过收集和统计回环检测的数据，可以获得网络的连通性、延迟和稳定性等指标。
这些指标可以通过图表、报表等形式进行展示，从而更直观地了解网络的性能状况，及时发现潜在问题并进行调整。
最后，回环检测方案设计应考虑到网络环境的复杂性和多样性。
不同的网络环境可能存在不同的特点和问题，因此需要根据实际情况进行调整和优化。
同时，还应考虑到网络的安全性和隐私保护。
在进行回环检测时，应采取合适的安全措施，避免敏感信息的泄露和网络攻击的风险。
综上所述，网络回环检测方案设计是网络性能监控和问题排查的重要一环。
通过合理选择目标主机、确定检测方法、设置检测参数，并结合数据分析和可视化技术，可以有效地监测网络的连通性、延迟和稳定性，提高网络的可靠性和性能。
计算机网络实验路由配置
实验三路由配置[参考文件夹”文档“的”Packet_Tracer图文教程”]第一部分：路由器静态路由配置【实验目的】1、掌握静态路由配置方法和技巧；2、掌握通过静态路由方式实现网络的连通性；3、熟悉广域网线缆的方式。
【实验背景】学校有新旧两个校区，每个校区是一个独立的局域网，为了使新旧校区能够正常相互通讯，共享资源。
每个校区出口利用一台路由器进行，两台路由器间学校申请了一条2M的DDN专线进行相连，要求做适当配置实现两个校区的正常相互访问。
技术原理：1、路由器属于网络层设备，能够根据IP的信息，选择一条最佳路径，将数据报出去，实现不同网段的主机之间的互相访问。
路由器是根据路由表进行选路和转发的，而路由表里就是由一条条路由信息组成。
2、生成路由表主要有两种方法：手工配置和动态配置，即静态路由协议配置和动态路由协议配置。
3、静态路由是指网络管理员手工配置的路由信息。
4、静态路由除了具有简单、高效、可靠的有点外，它的另一个好处是网络安全性高。
5、缺省路由可以看做是静态路由的一种特殊情况。
当数据在查找路由表时，没有找到目标相匹配的路由表项时，为数据指定路由。
【实验步骤】新建packet tracer拓扑图1、在路由器R1、R2上配置接口的IP地址和R1串口上的时钟频率；2、查看路由表生成的直连路由；3、在路由表R1、R2上配置静态路由；4、验证R1、R2上的静态路由配置；5、将PC1、PC2主机默认网关分别设置为路由器接口fa1/01的IP地址；6、PC1、PC2主机之间可以相互通信。
【实验设备】PC 2台；Router-PT可扩展路由2台（Switch_2811无V.35线接口）；Switch_2960 2台；DCE串口线；直连线；交叉线PC1IP：192.168.1.2Submask：255.255.255.0Gateway：192.168.1.1PC2IP：192.168.2.2Submask：255.255.255.0Gateway：192.168.2.1R1enconfthostname R1int fa 1/0no shutip address 192.168.1.1 255.255.255.0exitint serial 2/0no shutip address 192.168.3.1 255.255.255.0clock rate 64000（必须配置时钟才可通信）endR2enconfthostname R2int fa 1/0no shutip address 192.168.2.1 255.255.255.0exitint serial 2/0no shutip address 192.168.3.2 255.255.255.0no shutendR1enconftip route 192.168.2.0 255.255.255.0 192.168.3.2endshow ip routeR2enconftip route 192.168.1.0 255.255.255.0 192.168.3.1endshow ip route第二部分：路由器RIP动态路由配置【实验目的】1、掌握RIP协议的配置方法；2、掌握查看通过动态路由协议RIP学习产生的路由；3、熟悉广域网线缆的方式。
计算机网络实验实验2路由器配置实验
五、实验收获、思考与改进
通过本次实验，进一步的了解了计算机网络，并且明白了路由器配置的基本原理，并在此基础之上，能够通过代码调试路由器配置。在实验过程中，也出现了端口之间连线的错误，但是及时改正，因此未耽误过多时间。总体来讲，本次实验在规定时间内完成，效率较高。
哈尔滨工程大学
《网络实验》
实验报告本
2014～2015学年第二学期
班级
姓名
学号
实验名称
路由器配置实验
计算机与技术学院
2015年06月
实验名称：路由器配置实验
实验地点：21#428
成绩：
一、实验目的：
察看和修改Windows操作系统的路由表，修改和配置路由器的路由表。．
二、实验内容：
1.路由器的配置模式
3、实验内容与步骤
拓扑结构如上图所示，交换机和路由器连接使用以太网连接，请自行规划设计IP地址，通过路由器配置完成两个网段的路由设置。注意路由器之间使用Copper Cross-over交叉线（黑虚线）连接。
详细的配置过程可按如下步骤进行：
（1）规划IP地址，可依次划分为192.168.1.0、192.168.2.0、192.168.3.0三个网段;
特权模式：由用户模式进入的下一级模式，该模式可以对交换机的配置文件进行管理，查看交换机的配置信息，进行网络的测试和调试等，该模式提示符为Red-Giant#
全局配置模式：属于特权模式的下一级模式，该模式下可以配置交换机的全局性参数。在该模式下可以进入下一级的配置模式，对交换机具体的功能进行配置。该模式提示符为Red-Giant(config)#
查看路由器中的路由
当路由器的两个端口配置完IP地址后，会自动生成相应的路由记录，可以通过show ip route命令进行查看。
环回测试
环回测试环回测试是很常用的一种测试，通常用于检查和分析端口或线路问题。
如下图所示，我们在设备端口上用命令loopback（某些端口上命令格式为loopback diagnostic)使接口从内部将自己发送的信号转接到自己的接收端(如红线所示)，通过检查数据发送和接收的情况来判断端口工作状态是否正常。
如果需要对端口进行完全的检测，可以使用符合标准的短跳线将端口收发短接构成环。
如果端口正常，可以将线路的一部分或全部包括到环中进行测试，即在线路中的某个点上进行短接构成环(如紫红色线所示)。
这些点可以是在配线架、CSU/DSU、传输设备等之上。
在某些类型的端口上，还可以用命令 loopback line 在端口上将对方发送的信号转接到对方的接收短，构成测试环。
观察环回测试成功与否，首先看端口有没有形成环，如用命令show interface 看看端口是不是已经从down状态变到up状态，状态中有没有“(looped)”的字样。
端口的某些封装形式，如串行口上的PPP、帧中继等封装会检测环路，阻止端口变成up状态，所以可能要临时改为HDLC封装以便进行测试。
其次是通过ping 产生一定的流量，观察有没有丢包，show interface 检查端口计数器有没有显示input/output错误，有没有CRC、Frame等错误。
注意在点对点类型的端口上ping 路由器本身的地址比ping 对端路由器的地址延时要小一半，原因可以参考下面的分析。
在ATM等二层端口上不能直接产生测试数据包，可能需要额外的配置，如在8500交换机上可以这样配置:interface atm 1/0/0 //需要进行环回测试的ATM二层端口!inter atm 0.1 point-to-pointatm pvc 0 100 interface atm 0/1/0 0 100 encap aal5snapip address 172.31.20.1 255.255.255.0!如果测试发现有丢包情况，可以通过命令show controller了解更多细节情况。
路由器配置——静态路由-回环地址测试
路由器配置——静态路由-回环地址测试⼀、实验⽬的：使⽤静态路由协议实现全⽹互通⼆、拓扑图如下：三、具体操作步骤：R1路由器配置：Router>en --进⼊特权模式Router#conf t --进去全局配置模式Router(config)#hostname R1 --修改路由器名为R1R1(config)#interface s0/0/0 --进⼊端⼝R1(config-if)#ip address 192.168.12.1255.255.255.0 --为端⼝配置地址R1(config-if)#clock rate 6400 -- 配置的DCE串⼝，设置同步时间Unknown clock rateR1(config-if)#no shutdown --开启端⼝R1(config-if)#interface l0 --进⼊L0虚拟端⼝（循环地址）R1(config-if)#ip address 192.168.1.1255.255.255.0 --配置地址R1(config-if)#exit --返回上⼀级R1(config)#ip route 0.0.0.00.0.0.0192.168.12.2 --配置缺省路由R1(config)#end --返回特权模式R2路由器配置：Router>en --进⼊特权模式Router#conf t --进⼊全局配置模式Router(config)#hostname R2 --修改路由器名为R2R2(config)#interface s0/0/0 --进⼊端⼝R2(config-if)#ip address 192.168.12.2255.255.255.0 --配置端⼝地址R2(config-if)#clock rate 6400 --配置DCE串⼝，设置同步时间Unknown clock rateR2(config-if)#no shutdown --开启端⼝R2(config-if)#interface s0/0/1 --进⼊端⼝R2(config-if)#ip address 192.168.23.1255.255.255.0 --配置端⼝地址R2(config-if)#clock rate 6400 --配置DCE串⼝，设置同步时间Unknown clock rateR2(config-if)#no shutdown --开启端⼝R2(config-if)#interface l0 --进⼊L0虚拟端⼝（循环地址）R2(config-if)#ip address 192.168.2.1255.255.255.0 --配置端⼝地址R2(config-if)#exit --返回上⼀级R2(config)#ip route 192.168.1.0255.255.255.0192.168.12.1 --配置静态路由，上⼀跳地址R1R2(config)#ip route 192.168.3.0255.255.255.0192.168.23.2 --配置静态路由，下⼀条地址R3R2(config)#end --返回特权模式R3路由器配置：Router>en --进⼊特权模式Router#conf t --进⼊全局配置模式Router(config)#hostname R3 --修改路由器名为R3R3(config)#interface s0/0/0 --进⼊端⼝R3(config-if)#ip address 192.168.23.2255.255.255.0 --配置端⼝地址R3(config-if)#no shutdown --开启端⼝R3(config-if)#interface l0 --进⼊虚拟端⼝L0（循环地址）R3(config-if)#ip address 192.168.3.1255.255.255.0 --配置端⼝地址R3(config-if)#exit --返回上⼀级R3(config)#ip route 0.0.0.00.0.0.0192.168.23.1 --配置缺省路由R3(config)#end --返回特权模式四、验证:（1）查看R1路由表信息# show iprouteR1#show ip routeCodes: C - connected, S - static, I - IGRP, R - RIP, M - mobile, B - BGP D - EIGRP, EX - EIGRP external, O - OSPF, IA - OSPF inter areaN1 - OSPF NSSA external type 1, N2 - OSPF NSSA external type 2E1 - OSPF external type 1, E2 - OSPF external type 2, E - EGPi - IS-IS, L1 - IS-IS level-1, L2 - IS-IS level-2, ia - IS-IS inter area* - candidate default, U - per-user static route, o - ODRP - periodic downloaded static routeGateway of last resort is192.168.12.2 to network 0.0.0.0C 192.168.1.0/24is directly connected, Loopback0C 192.168.12.0/24is directly connected, Serial0/0/0S* 0.0.0.0/0 [1/0] via 192.168.12.2R1#（2）互R1和R3互ping虚拟地址,看是否全⽹互通# ping 192.168.3.1R1#ping 192.168.3.1Type escape sequence to abort.Sending 5, 100-byte ICMP Echos to 192.168.3.1, timeout is2 seconds: Success rate is100 percent (5/5), round-trip min/avg/max = 6/9/14 ms # ping 192.168.1.1R3#ping 192.168.1.1Type escape sequence to abort.Sending 5, 100-byte ICMP Echos to 192.168.1.1, timeout is2 seconds: Success rate is100 percent (5/5), round-trip min/avg/max = 2/7/10 ms全⽹互通成功。
路由器打环测试教程
路由器打环测试教程环回测试是很常用的一种测试，通常用于检查和分析端口或线路问题。
如下图所示，我们在设备端口上用命令loopback（某些端口上命令格式为loopbackdiagnostic)使接口从内部将自己发送的信号转接到自己的接收端(如红线所示)，通过检查数据发送和接收的情况来判断端口工作状态是否正常。
如果需要对端口进行完全的检测，可以使用符合标准的短跳线将端口收发短接构成环。
如果端口正常，可以将线路的一部分或全部包括到环中进行测试，即在线路中的某个点上进行短接构成环(如紫红色线所示)。
这些点可以是在配线架、CSU/DSU、传输设备等之上。
在某些类型的端口上，还可以用命令 loopback line 在端口上将对方发送的信号转接到对方的接收短，构成测试环。
以下内容需要回复才能看到观察环回测试成功与否，首先看端口有没有形成环，如用命令 show interface 看看端口是不是已经从down状态变到up状态，状态中有没有“(looped)”的字样。
端口的某些封装形式，如串行口上的PPP、帧中继等封装会检测环路，阻止端口变成up状态，所以可能要临时改为HDLC封装以便进行测试。
其次是通过ping 产生一定的流量，观察有没有丢包，show interface 检查端口计数器有没有显示input/output错误，有没有CRC、Frame等错误。
注意在点对点类型的端口上ping 路由器本身的地址比ping 对端路由器的地址延时要小一半，原因可以参考下面的分析。
在ATM等二层端口上不能直接产生测试数据包，可能需要额外的配置，如在8500交换机上可以这样配置:interface atm 1/0/0 //需要进行环回测试的ATM二层端口!inter atm 0.1 point-to-pointatm pvc 0 100 interface atm 0/1/0 0 100 encap aal5snapip address 172.31.20.1 255.255.255.0! 如果测试发现有丢包情况，可以通过命令show controller了解更多细节情况。
H3C 环路检测配置
环路检测简介网络连接错误或配置错误都容易导致二层网络中出现转发环路，使设备对广播、组播以及未知单播报文进行重复发送，造成网络资源的浪费甚至导致网络瘫痪。
为了能够及时发现二层网络中的环路，以避免对整个网络造成严重影响，需要提供一种检测机制，使网络中出现环路时能及时通知用户检查网络连接和配置情况，这种机制就是环路检测机制。
当网络中出现环路时，环路检测机制通过生成日志信息（请参见“网络管理和监控配置指导”中的“信息中心”）来通知用户，并可根据用户事先的配置来选择是否关闭出现环路的端口。
1. 环路检测时间间隔由于网络时刻处于变化中，因此环路检测是一个持续的过程，它以一定的时间间隔发送环路检测报文来确定各端口是否出现环路、以及存在环路的端口上是否已消除环路等，这个时间间隔就称为环路检测的时间间隔。
2. 环路检测处理模式环路检测的处理模式是指当系统检测到端口出现环路时的处理方式，包括以下几种：Block模式：当系统检测到端口出现环路时，除了生成日志信息外，还会禁止端口学习MAC地址并将端口的入方向阻塞。
No-learning模式：当系统检测到端口出现环路时，除了生成日志信息外，还会禁止端口学习MAC地址。
Shutdown模式：当系统检测到端口出现环路时，除了生成日志信息外，还会自动关闭该端口，使其不能收发任何报文。
被关闭的端口将在shutdown-interval命令（请参考“基础配置命令参考”中的“设备管理”）所配置的时间之后自动恢复。
缺省情况下，系统不采用上述任何一种模式，当系统检测到端口出现环路时，除了生成日志信息外不对该端口进行任何处理。
3. 端口状态自动恢复在Block模式和No-learning模式下，当设备检测到某端口出现环路后，若在三倍的环路检测时间间隔内仍未收到环路检测报文，就认为该端口上的环路已消除，自动将该端口恢复为正常转发状态，并通知给用户。
这个过程就是端口状态的自动恢复过程。
