第一单元课题二低压熔断器

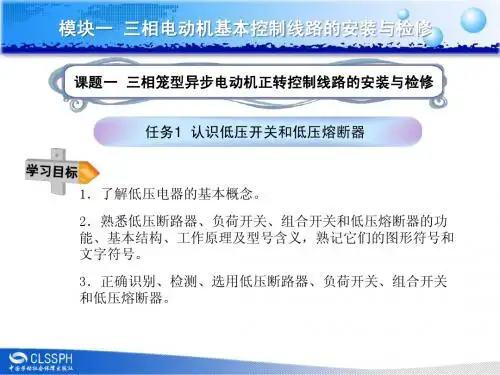

任务1认识低压开关和低压熔断器
额定电流 设计序号
封闭式负荷开关
任务1 认识低压开关和低压熔断器
4．组合开关 （1）功能 组合开关又称为转换开关，其特点是体积小，触头对数 多，接线方式灵活，操作方便，常用于交流频率50Hz、电
压至380V以下，或直流220V及以下的电气线路中，用于手
动不频繁地接通和分断电路、换接电源和负载，或控制5kW 以下小容量电动机不频繁地启动、停止和正反转。
2）热脱扣器的整定电流应等于所控制负载的额定电流。 3）电磁脱扣器的瞬时脱扣整定电流应大于负载电路正常工作时的
峰值电流。用于控制电动机的断路器，其瞬时脱扣整定电流可 按下式选取： Iz≥KIs
式中，K为安全系数，可取1.5～1.7；Ist为电动机的启动电流。
4）欠压脱扣器的额定电压应等于线路的额定电压。 5）断路器的极限通断能力应不小于电路的最大短路电流。
二、检测低压开关 将低压开关的手柄扳到合闸位置，用万用表的电阻挡测量各对触 头之间的接触情况。再用兆欧表测量每两相触头之间的绝缘电阻。
任务1 认识低压开关和低压熔断器
三、检查更换RC1A系列和RL1系列熔断器的熔体 1.检查所给熔断器的熔体是否完好。对RC1A系列可拔下瓷盖进行 检查；对RL1系列应首先查看其熔断指示器。 2.若熔体已熔断，按原规格选配熔体。 3.更换熔体。对RC1A系列熔断器，安装熔丝时熔丝缠绕方向要正 确，安装过程中不得损伤熔丝。对RL1系列熔断器，注意安装时熔 断管不能倒装。 4.用万用表检查更换熔体后的熔断器各部分接触是否良好。
任务1 认识低压开关和低压熔断器
（2） 结构及工作原理
外壳
按钮
热脱扣器
触头
电磁脱扣器 外形 结构
接线柱
习题册参考答案-《电力拖动控制线路与技能训练(第五版)习题册》-A04-1294
第一单元常用低压电器及其安装、检测与维修课题1 低压电器的分类和常用术语一、填空题1.电动机2.电器3.1200 15004.低压配电电器低压控制电器5.自动切换电器非自动切换电器6.有触点电器无触点电器二、选择题1.A2.B3.C4.D课题2 低压熔断器一、填空题1.短路保护2.串联3.熔体安装熔体的熔管熔座4.耐热绝缘材料灭弧5.熔管外接引线6.电弧7.允许温升最大8.熔断器瓷插式螺旋式无填料密封管式有填料密封管式快速式自复式9.熔断器瓷插式1A30A25A10.熔断器螺旋式 1 15A 2A11.瓷座瓷盖动触头静触头熔丝12.瓷帽熔断管瓷套上接线座13.熔断熔管14过电流短15.气体超导体液态金属钠16.限流动作时间短动作后不必更换熔体17.类型额定电压熔断器额定电流熔体额定电流18.等于大于等于大于大于19.垂直下上20.切断带负荷绝缘插拔器21.熔断管22.电源进线出线二、判断题（正确的打“√”号，错误的打“×”）1.×2.√3.×4.√5.√6.√7.×8.√三、选择题（请把正确答案的字母填入括号中）1. A2. B3.B4. A5.B6.B7.A8. B9.A 10.B四、问答题1.答：熔断器的额定电压是指熔断器长期工作所能承受的电压。
如果熔断器的实际工作电压大于其额定电压，熔体熔断时可能会发生电弧不能熄灭的危险。
2.答：从熔断器的时间－电流特性上可以看出，熔断器的熔断时间随电流的增大而减小。
当电气设备发生轻度过载时，熔断器将持续很长时间才熔断，有时甚至不熔断。
说明熔断器对过载反应是很不灵敏的，因此，除在照明和电加热电路外，熔断器一般不宜用作过载保护，主要用作短路保护。
3.答：对熔断器的选用主要考虑熔断器类型、额定电压、熔断器额定电流和熔体额定电流的选用。
（1）根据使用环境、负载性质和短路电流的大小选用熔断器类型。
（2）熔断器的额定电压必须等于或大于线路的额定电压；熔断器的额定电流必须等于或大于所装熔体的额定电流；熔断器的分断能力应大于电路中可能出现的最大短路电流。
课题二熔断器
课题⼆熔断器课题⼆熔断器⼀、教学⽬的及要求1、熟悉常⽤低压熔断器的种类、结构、特点、⽤途、型号、规格、⽂字与图形符号。
2、掌握低压熔断器的选⽤⽅法和故障处理⽅法。
⼆、教学重点及难点重点：1、熔断器的⽤途、常⽤品种的型号、⽂字与图形符号。
2、熔断器的选择⽅法及故障处理。
难点：熔断器的主要技术参数。
三、教具四、教学过程熔断器是低压配电⽹络和电⼒拖动系统中主要⽤作短路保护的电器。
使⽤时串联在被保护的电路中，当电路发⽣适中故障，通过熔断器的电流达到或超过某⼀规定值时，以其⾃⾝产⽣的热量使熔体熔断，从⽽⾃动分断电路，起到保护作⽤。
它具有结构简单、价格便宜、动作可靠、使⽤维护⽅便等优点，因此得到⼴泛应⽤。
1．外形、结构与电路符号熔断器由熔体、熔断管和熔座三部分组成。
熔体：熔体是熔断器的主要组成部分。
熔体常做成丝状、⽚状或栅状，制作熔体的材料通常有两种，⼀种是由铅、铅锡合⾦或锌等低深点材料制成，多⽤于⼩电流电路；另⼀种是由银、铜等较⾼熔点的⾦属制成，多⽤于⼤电流电路。
熔断管：安装熔体，作熔体的保护外壳并在熔体熔断时兼有灭弧作⽤。
⽤耐热绝缘材料制成。
熔座：起固定熔断管和连接引线作⽤。
2．主要技术参数（1）额定电压。
熔断器的额定电压是指能保证熔断器长期正常⼯作的电压。
若熔断器的实际⼯作电压⼤于其额定电压，熔体熔断时可能会发⽣电弧不熄灭的危险。
（2）额定电流。
熔断器的额定电流是指保证熔断器能长期正常⼯作的电流，是由熔断器各部分长期⼯作时的允许温升决定的。
它与熔体的温家宝电流是两个不同的概念。
熔体的额定电流是指在规定的⼯作条件下，长时间通过熔体⽽熔铸体不深断的最⼤电流值。
通常，⼀⼈额定电流等级的深断器可以配⽤若⼲个额定电流等级的深体，但熔体的额定电流不能⼤于深断器的额定电流值。
（3）分断能⼒在规定的使⽤和性能条件下，熔断器在规定电压下能分断的预期分断电流值。
常⽤极限分断电流值来表⽰。
（4）时间—电流特性在规定⼯作条件下，表征流过熔体的电流与深体熔断时间关系的函数曲线，也称保护特性或熔断特性熔断器的熔断时间随着电流的增⼤⽽减⼩，即深断器通过的电流越⼤，深断时间越短。
课题二：低压熔断器
课题：课题二：低压熔断器
教学目的、要求：能正确识别、选择、安装、使用低压熔断器；熟悉熔断器的功能
基本结构、工作原理及型号含义；熟记熔断器的图形符号和文字符号。
教学重点、难点：熔断器的功能、基本结构、工作原理；熔断器的图形符号和文字
符号；识别、选择、安装、使用低压熔断器
授课方法：讲授法、演示法
教学参考及教具（含电教设备）：瓷插式熔断器、螺旋式熔断器
授课执行情况及分析：完成此次教学任务
兰溪市职业中专电子电工组第2—3 页
兰溪市职业中专电子电工组第2—4 页
兰溪市职业中专电子电工组第2—5 页
兰溪市职业中专电子电工组第2—6 页
兰溪市职业中专电子电工组第2—7 页。
课题二 低压熔断器
成都市技师学院理论课教案首页课程名称《电力拖动》课题名称低压熔断器课时 2 授课日期任课教师江艳华目标群体10三年高机电教学环境教室学习目标知识目标：1、熟悉熔断器的组成2、熟悉熔断器的选择和使用职业通用能力目标：分析问题能力、解决问题能力制造业通用能力目标：熟悉低压熔断器选用学习重点熟悉熔断器的选择和使用学习难点熔断器的选择和使用教法、学法讲授法、演示法、讨论法教学媒体低压熔断器、准备多媒体教学（PPT）教学、学习准备教师：制作PPT教案，准备低压熔断器学生：预习课题二成都市技师学院理论课教案副页教学环节教学内容教师活动学生活动时间熔断器的作用和使用以及工作原理熔断器的结构与主要技术参数主要作用：用作短路保护使用：串联在被保护的电路中原理：当电路发生短路故障，通过熔断器的电流达到或超过某一规定值时，以其自身产生的热量使熔体熔断，从而自动分断电路，起到保护作用。
优点：结构简单、价格便宜、动作可靠、使用维护方便熔断器的符号1.结构：主要由熔体、安装熔体的熔管和熔座三部分组成。
熔体：是熔断器的主要组成部分，常做成丝状、片状或栅状。
熔体的材料：通常有两种，（1）由铅、铅锡合金或锌等低熔点材料制成，多用于小电流电路；（2）由银、铜等较高熔点的金属制成，多用于大电流电路。
熔管：是熔体的保护外壳，兼有灭弧作用。
熔座：是熔断器的底座，作用是固定熔管和外接引线。
2.熔断器的主要技术参数（1)额定电压是指能保证熔断器长期正常工作的电压。
（2)额定电流是指保证熔断器能长期正常工作的电流。
（3)分断能力在规定的使用和性能条件下，熔断器在规定电压下能分断的预期分断电流值。
（4)时间一电流特性在规定工作条件下，表征流过熔体的电流与熔体熔断时间关系的函数曲线，也称保护特性或熔断特性，如图1—6所示。
因此，除在照明电路中外，熔断器—般不宜用作过载保护，主要用作短路保护。
注意：熔断器的额定电流与熔体的额定电流的区别熔断器的简单介绍熔断器的主要技术参数介绍理解理解5分15分常用低压熔断器熔断器的型号及意义为1.RC1A系列插入式熔断器(瓷插式熔断器)（1）型号及含义（2）结构：它由瓷座、瓷盖、动触头、静触头及熔丝五部分组成（3）用途：短路保护及一定程度的过载保护2.RLl系列螺旋式熔断器（1）型号及含义（2）结构：主要由瓷帽、熔断管、瓷套、上接线座、下接线座及瓷座等部分组成。
课题二 熔断器
教师结合实物讲解
15分钟
教学环节
教学内容
教学调控
时间分配
巩
固
练
习
课
后
小
结
课
后
作
业
我们应主要掌握：常用主令电器和熔断器的图形及文字符号；在一般情况能正确选用这些低压设备；了解安装的一些基本要求。
了解主令电器和熔断器的结构、特点、在电路中所起的作用以及图形符号与文字符号，是学习电力拖动控制线路的基础。掌握主令电器和熔断器的组成及结构特点，可以为今后的电器维修及电气线路的安装操作打好基础；掌握主令电器和熔断器的图形符号与文字符号，为识读、绘制以及设计简单电气原理图打好基础；掌握主令电器和熔断器的动作特点及基本原理，为分析电气原理图打好基础；掌握主令电器和熔断器的安装与使用要求，为今后安装与维选择，才能起到应有的保护作用。选择熔断器，主要是选择种类、额定电压、熔断器额定电流等级和熔体的额定电流。其中，选择熔体电流是关键，熔体的选择与负载的性质有关。
四、安装、使用：安装熔断器时，各级熔体应相互配合，并做到下一级熔体规格比上一级规格小。更换熔体或熔管时，必须切断电源。尤其不允许带负荷操作，以免发生电弧灼伤。
教学环节
教学内容
教学调控
时间分配
新
授
课
熔断器
一、用途：熔断器在低压配电线路中主要起短路保护作用。
二、类型和使用场合
１．瓷插式熔断器：主要由熔断管、熔体、夹头及夹座等部分组成。
２．无填料封闭管式熔断器：主要由熔断管、熔体、夹头及夹座等部分组成。
３．螺旋式熔断器：主要由熔管与支持件组成。
４．快速熔断器：具有发热时间常数小，熔断时间短，动作迅速等特点。主要用于大容量晶闸管元件的短路和某些不允许过电流电路的保护。
教案--低压熔断器
§1-2 低压熔断器8’4’70’熔断器是低压配电网络和电力拖动系统中主要用作短路保护的电器。
下图a所示为RL6系列螺旋式低压熔断器的外形图，图b 所示为熔断器在电路图中的符号。
使用时串联在被保护的电路中，当电路发生短路故障，通过熔断器的电流达到或超过某一规定值时，以其自身产生的热量使熔体熔断，从而分断电路，起到保护作用。
它具有结构简单、价格便宜、动作可靠、使用维护方便等优点，因此得到广泛应用。
四、讲授新课1.熔断器的结构(1)组成：熔体、安装熔体的熔管和熔座三部分(2)熔体是熔断器的主要组成部分，常做成丝状、片状或栅状。
(3)熔体的材料通常有两种，一种是由铅、铅锡合金或锌等低熔点材料制成，多用于小电流电路；另一种是由银，铜较高熔点的金属制成，多用于大电流电路。
图低压熔断器a)RL6系列螺旋式熔断器b)符号(4)一般熔断器的熔断电流I S与熔断时间t的关系见下表。
表熔断器的熔断电流与熔断时间的关系(5)除照明和电加热电路外，熔断器一般不宜用作过载保护电器，主要用于短路保护。
2.常用的熔断器（1）RC1A系列瓷插式熔断器1-熔丝2-动触头3-瓷盖4-空腔5-静触头6-瓷座1)组成：瓷座、瓷盖、动触头、静触头及熔丝2)特点：结构简单，价格低廉，更换方便3)适用场合：主要用于交流50Hz、额定电压380V及以下、额定电流为5～200A的低压线路末端或分支电路中，作线路和用电设备的短路保护，在照明线路中还可起过载保护作用。
（2）RL1系列螺旋式熔断器a)外形b)结构1-瓷座2-下接线座3-瓷套4-熔断管5-瓷帽6-上接线座1)组成：瓷帽、熔断管、瓷套、上接线座、下接线座、瓷底座2)该系列熔断器的分断能力较高，结构紧凑，体积小，安装面积小，更换熔体方便，工作安全可靠，熔丝熔断后有明显指示。
3）适用场合：广泛应用于控制箱、配电屏、机床设备及振动较大的场合，在交流额定电压500V、额定电流200A及以下的电路中，作为短路保护器件。
NO05.课题二低压熔断器习题课2
5
授课班级
机电14（22、31、41）
授课课时
1
授课形式
学讲
授课章节
名 称
课题二、低压熔断器习题课（续）
使用教具
课件、多媒体投影
教学目的
一、知识目标：1、能正确识别、选择、安装、使用低压熔断器
2、熟悉低压熔断器的功能、结构、工作原理及型号的含义
3、熟记其图形符号和文字符号
二、技能目标：1、能正确识别、选择、安装、使用低压熔断器
讲练结合
授课主要内容或板书设计
课题二、低压熔断器
一、低压熔断器的作用、符号
熔断器在电路中主要起短路保护作用，用于保护线路。熔断器的熔体串接于被保护的电路中，熔断器以其自身产生的热量使熔体熔断，从而自动切断电路，实现短路保护及过载保护。
作用：短路保护
接法：串联
原理：熔断自身，切断电路。
符号：如图示
二、熔断器的结构与主要技术参数
1．结构：熔体、熔管和熔座。
2．主要参数：
额定电压
额定电流
分断能力
安秒特性
三、常用低压熔断器
1．型号：
RL1—15
2．常用的熔断器
P11表1-4
1)RC1A系列瓷插式熔断器
2)RL1系列螺旋式熔断器
3)RM10系列封闭管式熔断器
4)RT0系列有填写料封闭管式熔断器
5)NG30系列有填料封闭管式圆筒帽形熔断器
6)RS0、RS30系列有填料快速熔断器
7)自复式熔断器
三、熔断器的选用
1．熔断器类型的选用
根据环境、负载性质和短路电流的大小
2．熔断器额定电压和额定电流的选用
不小于负载线路的电压、电流；分断能力大于最大短路电流
低压熔断器教案
课题名称低压熔断器授课时间授课班级授课地点第课时教学目标知识与能力目标：1．熟悉低压熔断器的功能、结构、原理、分类；2．熟记其图形符号和文字符号；3．会正确选用低压熔断器。
方法与过程目标：在教师的抛锚式教学下，学生通过任务驱动法、练习法和讨论法，掌握自主学习、合作学习的学习方法。
情感态度与价值观目标：1．通过自主学习，培养学生勤思考，爱动脑的良好习惯及认真严谨的学习态度。
2．在合作学习中，培养学生与同学和谐相处、团结协作的精神。
教学重点低压熔断器的功能、结构、符号、选用教学难点低压熔断器的选用教学准备PPT 、同步练教学资源课件、书本、同步练教学组织全班授课，前后两桌4人为一小组。
实施阶段教学过程教学内容教学方法教师活动学生活动时间分配复习提问1．低压电器的工作电压范围？2．低压电器的分类方法？3．低压电器的常用术语？（思考后回答以上三个问题）提问法提问、点评补充。
回答问题、明确正解。
5′情景导入请一位同学来说说，这类低压电器的名称叫什么？PPT展示PPT展示图片、提问、引导。
观察图片、思考、回答问题。
2′任务一：认识熔断器定向自学1．什么是低压熔断器？有何作用？如何使用？（书本P8）2．熔断器的结构？（书本P8）3．主要技术参数有哪些？（书本P9~10）4．熔断器的符号、型号及含义？（书本P10）5．常用的熔断器有哪些？（书本P10~13）（完成同步练上的探索新知任务一必备知识。
）自主学习巡视、指导自学、完成练习。
5′小组交流1．定向自学中遇到的问题，组长汇总、组织讨论。
2．在完成同步练时遇到的难题，组长汇总、组织讨论。
讨论法巡视、指导小组讨论3′交流反馈1．同步练上的探索新知任务一必备知识答案。
2．学生在练习中出现的疑惑。
协作学习讲解、提问、答疑。
提问、回答、明确正解。
5′精心点拨1．低压熔断器的作用及使用方法熔断器是低压配电网络和电力拖动系统中主要用作短路保护的电器。
使用时，熔断器应串联在被保护的电路中。
课题二 熔断器(二)教案
3、熔体额定电流的选用
（1）对照明和电热等电流较平稳、无冲击电流的负载：熔体的额定电流应等于或稍大于负载的额定电流。
（2）对一台不经常启动且启动时间不长的电动机：
IRN≥（1.5～2.5）ＩN电机
（3）对多台电动机：IRN≥（1.5～2.5）ＩNmax电机＋ΣIN
教
学
难
点
低压熔断器的工作原理及型号含义
主要
教学
方法
讲授
教
具
挂
图
教学
环节
时间
分配
1、组织教学时间
2
3、讲授新课时间
70
2、复习导入时间
8
4、归纳小结时间
5
5、作业布置时间
5
教
学
后
记
[复习导入]
1.低压熔断器的工作原理及用途
2.低压熔断器的结构及技术参数
3.常用低压熔断器
[讲授新课]
课题二熔断器(二)
5、NG30系列有填料封闭管式圆筒帽形：
5、对RM10系列，在切断过三次相当于分断能力的电流后，须更换熔断管。
6、熔体熔断后应分析、排除故障后，再更换同规格的熔体，禁止用铜丝或铁丝代替。
7、熔断器兼作隔离器时，应装在开关的电源进线端；若公作短路保护用，应装在开关的出线端。
五、熔断器常见故障及处理
1、瞬间熔断——熔体选小；负载短路或接地；熔体受机械损伤。
2、熔体未断，但电路不通——熔体或接线座接触不良。
[归纳小结]
1.熔断器的选择方法
2.熔断器的安装与使用
[布置作业]
习题集相关填空选择判断题
[课后预习]
任务2 认识低压熔断器
任务2 认识低压熔断器一、填空题1.熔断器是低压配电网络和电力拖动系统中用作（）的电器。
熔断器使用时,应（）联在被保护的电路中。
2.熔断器主要由（）、（）、（）三部分组成。
3.熔断器的核心部分是（）,其截面形状常做成（）、（）、（）等形式。
4.熔断器中,熔管的作用是（）,熔座的作用是（）。
5.RC1A系列瓷插式熔断器采用半封闭结构,熔体熔断时有声光现象,在（）的工作场所严禁使用。
6.RC1A系列瓷插式熔断器主要用于交流50Hz、额定电压（）V及以下,额定电流（）A及以下的低压线路末端或分支线路中,作为线路或电气设备的（）保护,在照明电路和电加热电路中一定程度上可起到（）保护作用。
7.RL系列熔断器由（）、（）、（）、（）、（）及瓷底座等组成。
8.RL系列熔断器熔管内装有石英砂、熔体和带小红点的熔断指示器,当从瓷帽玻璃窗口观测到带小红点的熔断指示器自动脱落时,表示熔丝已（）。
9.RL系列熔断器主要适用于控制箱、配电屏、机床设备及振动较大的场所,一般在交流额定电压为（）V,额定电流为（）A及以下的电路中作短路保护。
10.熔断器的主要技术参数有（）、（）、（）和（）等。
11.（）是在规定的工作条件下,表征流过熔体的电流与熔体熔断时间关系的曲线,也称为熔断器的（）特性或（）待性,它是一种（）特性曲线。
12.（）是指能保证熔断器长期正常工作的电流,是由熔断器各部分长期工作时的允许温升决定的。
13.对于RC1A系列低压熔断器,更换熔体时,熔体缠绕方向一定要（），安装过程中不得损伤（）。
14.对于RL等系列低压熔断器,熔管不能（），以免无法观察到熔体熔断指示器。
15.选用熔断器时,必须使熔断器的额定电压（）或（）线路的额定电压;熔断器的额定电流（）或（）所装熔体的额定电流;熔断器的分断能力应（）电路中可能出现的最大短路电流。
二、判断题(正确的打“√”,错误的打“x“)1.熔断器的额定电流与熔体的额定电流含义相同。
任务2 认识低压熔断器
编号：长兴职教中心机电专业《工厂电气设备控制》第1次修改编制人：一级审核人：二级审核人：联系领导：日期：任务2：认识低压熔断器班级：学生姓名：组别：评价：【学习目标】一、知识目标1、熟悉常用低压熔断器的功能、基本结构、工作原理及型号含义，2、熟记常用低压熔断器的图形符号和文字符号。
二、技能目标：电流整定，熟悉在电气控制中的典型应用。
三、情感目标1、通过小组合作讨论，提高学生解决问题、团队合作能力。
2、学生小组合作，解决问题，增加交流，增进友谊，体验学习的快乐。
【学习重点】1、熟悉常用低压熔断器的功能、基本结构、工作原理及型号含义，2、电流整定，选择型号规格。
【学习难点】低压熔断器型号的选用【使用说明与学法指导】1.阅读课本教材：P14—P19页，并用双色笔画出重难点.结合课本的基础知识和例题，完成预习自测题.将预习中不能解决的问题标出来，并写到后面“我的疑惑”处.2.课时安排：1课时3.课型安排：新课4.学法指导：学案导学、合作互动【预习案】1、低压熔断器的功能是什么？2、低压熔断器主要由，和组成。
其中核心部分是。
起到灭弧作用的是，有固定和外接引线的是。
其主要参数有：，，，。
3、指出下面各个熔断器的类型？4、画出低压熔断器的图形符号和文字符号。
5、低压熔断器熔体的熔断时间随着电流的增大而，所以要求最小熔化电流必须额定电流。
【我的疑惑】。
【探究案】1、熔断器在什么情况下发挥作用？2、在电动机控制线路中，熔断器能当过载保护器使用吗？为什么？3、选用熔断器的额定电流时应该注意什么？4、请将下图熔体找到适合的熔断器【训练案】1、说出下面型号含义：（1）RC1—40/20（2）RL2—20/10（3）RT10-10/2(4) RM12-100/302、用低压熔断器保护控制一三相交流电动机，该电动机的额定功率为40kw，额定电压为380V，额定电流为80A，该电动机正常工作时不需要频繁启动。
试选择熔断器断路器的型号与规格？这样的熔断器需要几个？3、用万用表检测熔断器时应该打在什么档位？为什么？【作业】1、熔断器在电路中只能用于短路保护吗？2、熔断器额定电流与熔体的额定电流的区别在哪里？3、选用熔断器时要注意哪些事项？4、用低压熔断器保护一台交流电热器，该电热器的额定功率为10kw，额定电压为220V，额定电流为50A，试选择熔断器断路器的型号与规格？这样的熔断器需要几个？【我的收获】：。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
一、熔断器的结构与主要技术参数
1．熔断器的结构
熔断器主要有熔体、安装熔体的熔管和熔座三部分组成，如图l-5a所示。
熔体是熔断器的核心，常做成丝状、片状或栅状，制作熔体的材料一般有铅锡合金、锌、铜、银等，根据受保护电路的要求而定。
熔管是熔体的保护外壳，用耐热绝缘材料制成，在熔体熔断时兼有灭弧作用。
熔座是熔断器的底座，用于固定熔管和外接引线。
2．熔断器的主要技术参数
(1)额定电压指熔断器长期工作所能承受的电压。
如果熔断器的实际工作电压大于其额定电压，熔体熔断时可能会发生电弧不能熄灭的危险。
(2)额定电流指保证熔断器能长期正常工作的电流。
它由熔断器各部分长期工作时允许的温升决定。
提示
熔断器的额定电流与熔体的额定电流是两个不同的概念。
熔体的额定电流是指在规定的工作条件下，长时间通过熔体而熔体不熔断的最大电流值。
通常，一个额定电流等级的熔断器可以配用若干个额定电流等级的熔体，但要保证熔体的额定电流值不能大于熔断器的额定电流值。
例如，型号为RLl-15的熔断器，其额定电流为15 A，它可以配用额定电流为2A、4A、6A、10 A和15 A的熔体。
(3)分断能力在规定的使用和性能条件下，
在规定电压下熔断器能分断的预期分断电流
值。
常用极限分断电流值来表示。
(4)时间一电流特性也称为安一秒特性或
保护特性，是指在规定的条件下，表征流过熔
体的电流与熔体熔断时间的关系曲线，如图1-6所示。
从特性上可以看出，熔断器的熔断时间随电流的增大而缩短，是反时限特性。
三、熔断器的选用
熔断器有不同的类型和规格。
对熔断器的要求是：在电气设备正常运行时，熔断器应不熔断；在出现短路故障时，应立即熔断}在电流发生正常变动（如电动机启动过程）时，
熔断器应不熔断；在用电设备持续过载时，应延时熔断。
对熔断器的选用主要包括熔断器类型、熔断器额定电压、熔断器额定电流和熔体额定电流的选用。
1．熔断器类型的选用
根据使用环境、负载性质和短路电流的大小选用适当类型的熔断器。
5．对RM10系列熔断器，在切断过三次相当于分断能力的电流后，必须更换熔断管，以保证能可靠地切断所规定分断能力的电流。
6．熔体熔断后，应分析原因排除故障后，再更换新的熔体。
在更换新的熔体时，不能轻易改变熔体的规格，更不能使用铜丝或铁丝代替熔体。
7．熔断器兼作隔离器件使用时，应安装在控制开关的电源进线端；若仅作短路保护用，应装在控制开关的出线端。
五、熔断器的常见故障及处理方法
熔断器的常见故障及处理方法见表1-6。
表1-6 熔断器的常见故障爰赴理方法
作业布置书P17 习题1-2：1、2小题书，P18: 8题。
后记
机床电器控制电子教案
