建筑工程识图超级详细培训教程剖析
建筑工程施工图识图培训
3 建筑施工图识图方法
3、建筑总平面 图
总平面图是表示建筑 物场地总体平面布局的图 纸。它以平面图的形式表 明建筑区域的地形、地物、 道路、拟建房屋的位置、 朝向以及与周围建筑物的 关系等情形。由于图的比 例小，房屋和各种地物及 建筑设施均不能按真实的 水平投影画出，而是作示 意性表达。
3 建筑施工图识图方法
3 建筑施工图识图方法
6、建筑剖面图
主要表示房屋的内部 结构、分层情况、各层高 度、楼面和地面的构造以 及各配件在垂直方向的相 互关系等内容。
剖面图的剖切位置应选 在能反映内部构造的部位， 并能通过门窗洞口和楼梯 间。
剖面图的投影方向及视 图名称应与平面图上的标 注保持一致。
3 建筑施工图识图方法
4、分层剖面图
在建筑装饰工程中，为了表示楼面、层面、墙面及 地面等的构造和所用材料，常用分层剖切的方法画出各 个不同构造层次的剖面图。
1 识图基本知识
剖面图
为使剖面图层次分明，被剖得到的实体部分应画出 与该物体相应的剖面线或材料图例。
土建中部分常用材料图例如下：
0 2
建筑工程识图方法概述
2 建筑工程识图方法概述
20xx
LOGO
某建筑工程设计研究院
建筑工程施工图 识图培训
识图方法总结与优化过程
课题的形成
整理文档
讨论并初步 形成PPT
优化修改
目录
01
识图基本知识
04
结构施工图识图方 法
02
建筑工程识图方法 概述
05
设备施工图识图方 法
03
建筑施工图识图方 法
06
识图注意事项
0 1
识图基本知识
1 识图基本知识
《建筑识图培训》课件
学习图纸的阅读和绘制
总结词
学会阅读和绘制建筑图纸是建筑识图的 重要环节，有助于更好地理解和表达建 筑，理解建筑物的平 面、立面、剖面等各个方面的设计信息。 掌握绘制建筑图纸的基本技巧和方法，包 括线条的绘制、尺寸的标注、文字的书写 等。
建筑识图的分类
按照专业领域分类，建筑识图可以分为建筑工程图纸识别、结构工程图 纸识别、给排水工程图纸识别、电气工程图纸识别等。
按照图纸类型分类，建筑识图可以分为建筑施工图识别、结构施工图识 别、设备施工图识别等。
按照复杂程度分类，建筑识图可以分为简单图纸识别和复杂图纸识别。 复杂图纸通常涉及到多个专业领域的交叉，需要更高的专业知识和技能 。
了解图纸的符号和标注
总结词
掌握图纸中的符号和标注是建筑 识图的基础，能够准确理解图纸 中的信息。
详细描述
了解和掌握建筑图纸中常见的符 号和标注，如线条、箭头、圆圈 等，以及对应的含义和用途。
熟悉图纸的图例和比例
总结词
熟悉图纸中的图例和比例关系是建筑 识图的必备技能，有助于更好地理解 图纸。
详细描述
04 建筑识图的实践应用
施工图纸的审核与会审
审核图纸完整性
检查图纸是否齐全，是否符合相 关规范和标准。
审核图纸准确性
核实图纸中的尺寸、标高等信息是 否准确，是否存在错误或遗漏。
会审图纸协调性
组织相关人员对图纸进行会审，协 调解决图纸中存在的矛盾或问题。
施工图纸的现场指导与交底
指导施工方理解图纸
电气施工图详细标注了电气设备的位 置、线路走向、控制逻辑等信息，是 确保电气系统安全可靠运行的基础。
建筑安装工程识图培训教程,教你快速看懂图!
公众信息服务系统
工作业务应用系统
智能卡应用系统
公共服务管理系统
空调系统
电梯系统
给排水系统
火灾自动报警
消防联动控制
出入口控制系统
供配电系统
视频监控系统
照明系统
访客管理系统
冷热源系统
电子巡更系统
停车场管理系统
入侵防范系统
三、建筑智能化主要子系统介绍
工作区子系统（Work Location）水平子系统（Horizontal）干线子系统（Backbone） 设备间子系统（Equipment）管理子系统（Administration）建筑群子系统（Campus）
TN—C系统
TN—C—S系统
TN—S系统
TT系统
IT系统
2、系统图的表示方法
例：照明配电系统图
四、电气控制原理图（二次系统图）
例2、继保原理图（部分）
五、常用图例
常用电气图例及含义
图型符号
文字说明
图型符号
文字说明
图型符号
文字说明
常开触点
常闭触点
断路器
隔离开关
负荷开关
熔断器
屏、台、箱柜一般符号
3、尺寸、标高
3）标高符号：
用于个体建筑标高
用于总平面图标高
基准面以下
4）标高数字总平面图标注到小数点后两位，其余标注到小数后三位。基准面处 基准面以上
3、尺寸、标高
1）索引符号
剖视方向线
细实线直径为10mm
表示：
详图编号
形式：
详图编号
详图编号
详图绘制在本张图纸上
详图所在图纸编号
详图所在标准图集页数
三、建筑智能化主要子系统介绍
建筑工程识图培训教程
在识读建筑平面图时，应重点关注建 筑物的平面布置、房间的划分、门窗 的位置和尺寸、墙体的厚度等内容。
建筑立面图的识读
建筑立面图的概念
建筑立面图是表示建筑物立面外貌和构造关系的图纸，包括正立面图、背立面 图和侧立面图等。
建筑立面图的识读要点
在识读建筑立面图时，应重点关注建筑物的立面造型、门窗的形式和位置、屋 顶的排水方向等内容。
基础图主要包括基础平面布置图和基础详图，其中基础平面布置图表示 基础的平面位置和形式，基础详图表示基础的细部构造和材料要求。
在识读基础图时，需要注意基础的类型、尺寸、材料、埋深等参数，以 及基础与上部结构的连接方式。
梁板图的识读
梁板图是表示建筑物梁和板的布置、尺 寸、标高等信息的图纸。
梁板图主要包括梁平法施工图和板平法 施工图，其中梁平法施工图表示梁的尺 寸、配筋等参数，板平法施工图表示板
风等。
平面图的识读有助于了解整个暖 通空调系统的布局和设备配置情 况，为后续的系统轴测图和详图
识读打下基础。
系统轴测图的识读
系统轴测图是暖通空调施工图中 用于表示整个系统的工作流程和
设备连接关系的示意图。
系统轴测图通过三维图形的方式 展示设备的连接方式和管道走向， 让人更容易理解系统的运行原理。
在系统轴测图中，应重点关注各 个设备之间的连接关系、管道的 走向和变化，以及阀门、控制元
数字。
标高符号
用于表示建筑物某一点相对于 ±0.000的高度，格式为三角形中 间标注数字。
定位轴线
用于表示建筑物主要承重结构 的平面位置，格式为细实线圆 圈内标注数字或字母。
详图符号
用于表示图纸中某一部分的详 细构造或施工做法，格式为一 个直径为14mm的圆圈内标注
建筑工程识图超级详细培训教程
建筑工程识图超级详细培训教程建筑工程识图是建筑行业中不可缺少的一部分，也是每位建筑工程师必备的基础技能之一。
本文将详细介绍建筑工程识图的基础知识、绘图方法以及注意事项，帮助大家更好地掌握建筑工程识图技能。
一、建筑工程识图基础知识1. 工程制图分类根据要表达的图形内容和使用目的的不同，工程制图可以分为以下几种：•建筑制图•基础设施制图•机械制图•电气制图•科技制图2. 建筑工程制图基础建筑工程制图主要包含平面图、立面图、剖面图、构造图、细部图等几个部分。
平面图是建筑制图中最为重要的一部分，主要用于表达建筑的平面布局。
立面图用于描述建筑物立面的构造和装饰；剖面图则用于描述建筑物内部结构、构造和装修；构造图则用于描述建筑物各种构造的形状、尺寸和关系；细部图则用于描述建筑物中一些局部细节的形状、尺寸和结构等。
二、建筑工程识图方法1. 了解常见建筑工程符号建筑工程符号是建筑手绘图中最为常见的一种元素，包括建筑物的图例、缩写、尺度、边界等等。
比如，“DP”表示“电气管道”、“W”代表“水管”、“F”代表“风管”、“GL”代表“大楼”等等。
2. 确定平面图比例平面图上，每个方格的宽度代表的实际长度就是该图比例尺的1/10。
建议采用 1:100、1:200 或 1:500 的比例。
3. 确定绘图工具建筑工程制图最常用的工具就是铅笔、橡皮、尺子、直角板和图钉等。
建议使用矩形头尺子或平头尺子进行测量，直角尺则可用于绘制直角线。
4. 选择合适的绘图材料建议在纸上或卡纸上进行绘制，以保证图纸质量和颜色效果。
在绘制过程中，可使用不同颜色的笔或画笔来区分不同的部分和元素。
5. 使用辅助工具进行绘制为了保证图纸的精度和准确性，建议使用一些辅助工具进行绘制，如绕尺器、压痕线和水平线等。
三、建筑工程识图注意事项1. 注意细节建筑工程制图过程中，应注意图纸的每一个细节，如图纸的比例尺、字体和符号的规范化等。
2. 常用建筑工程符号的正确性建筑工程符号的正确使用是保证图纸能够被准确理解的重要保障，因此建筑人员需要熟练掌握常用建筑工程符号及其代表的含义，并在制图中准确使用。
建筑工程识图培训

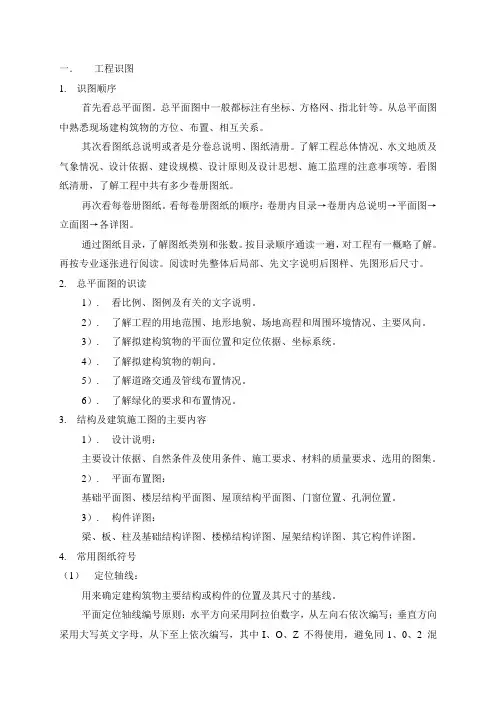

一．工程识图1.识图顺序首先看总平面图。
总平面图中一般都标注有坐标、方格网、指北针等。
从总平面图中熟悉现场建构筑物的方位、布置、相互关系。
其次看图纸总说明或者是分卷总说明、图纸清册。
了解工程总体情况、水文地质及气象情况、设计依据、建设规模、设计原则及设计思想、施工监理的注意事项等。
看图纸清册，了解工程中共有多少卷册图纸。
再次看每卷册图纸。
看每卷册图纸的顺序：卷册内目录→卷册内总说明→平面图→立面图→各详图。
通过图纸目录，了解图纸类别和张数。
按目录顺序通读一遍，对工程有一概略了解。
再按专业逐张进行阅读。
阅读时先整体后局部、先文字说明后图样、先图形后尺寸。
2.总平面图的识读1）.看比例、图例及有关的文字说明。
2）.了解工程的用地范围、地形地貌、场地高程和周围环境情况、主要风向。
3）.了解拟建构筑物的平面位置和定位依据、坐标系统。
4）.了解拟建构筑物的朝向。
5）.了解道路交通及管线布置情况。
6）.了解绿化的要求和布置情况。
3.结构及建筑施工图的主要内容1）.设计说明：主要设计依据、自然条件及使用条件、施工要求、材料的质量要求、选用的图集。
2）.平面布置图：基础平面图、楼层结构平面图、屋顶结构平面图、门窗位置、孔洞位置。
3）.构件详图：梁、板、柱及基础结构详图、楼梯结构详图、屋架结构详图、其它构件详图。
4.常用图纸符号（1）定位轴线：用来确定建构筑物主要结构或构件的位置及其尺寸的基线。
平面定位轴线编号原则：水平方向采用阿拉伯数字，从左向右依次编写；垂直方向采用大写英文字母，从下至上依次编写，其中I、O、Z 不得使用，避免同1、0、2 混淆。
附加定位轴线：用于次要承重构件处。
定位轴线的各种标注方法：（2）尺寸、标高：尺寸单位：米（m）——用于标高及总平面图；毫米（mm)——除标高及总平面图外的尺寸标注。
标高符号：标高数字：总平面图标注到小数点后两位，其余标注到小数后三位。
标高分类：（1）绝对标高：我国把青岛市外的黄海海平面作为零点所测定的高度尺寸。
建筑识图教程学习教案(剖面图断面图)
定义剖面图是假想用一个剖切平面将物体剖开，移去介于观察者和剖切平面之间的部分，对于剩余的部分向投影面所做的正投影图。
作用剖面图主要用于表达物体内部的结构形状，它是假想用剖切平面将物体的某处切断，仅画出该剖切平面与物体接触部分的图形。
定义断面图是假想用剖切平面将物体的某处切断，仅画出该剖切平面与物体接触部分的图形。
作用断面图主要用于表达物体某一局部的断面形状，如轴的断面、阀门的断面等。
两者关系与区别关系剖面图和断面图都是表达物体的内部结构形状，都需要用剖切平面将物体切开。
区别剖面图除了画出剖切平面与物体接触部分的图形外，还要画出剖切平面后面的可见轮廓线，而断面图则只画出剖切平面与物体接触部分的图形。
另外，剖面图一般用来表达物体的全面内部结构，而断面图则常用来表达物体某一局部的断面形状。
选择剖面位置和方向01根据建筑物的特点和设计要求，选择合适的剖面位置，能够清晰地表达建筑物的内部结构和构造层次。
02确定剖面方向，一般选择与建筑物的主要立面平行或垂直的方向进行剖面。
绘制剖面轮廓线和剖面符号使用细实线绘制剖面轮廓线，表示被剖切到的建筑构件的截面形状。
根据不同的建筑构件和材料，使用相应的剖面符号进行表示，如混凝土、砖、钢筋等。
标注尺寸和添加注释在剖面图中标注必要的尺寸，如构件的截面尺寸、楼层高度、门窗洞口尺寸等。
添加注释说明，对剖面图中的特殊构造或细节进行解释和说明，以便读者更好地理解设计意图。
01根据设计需求或实际情况，确定需要绘制的断面位置，如建筑的基础、墙体、楼板等。
02根据断面位置，选择合适的断面形状，如矩形、圆形、多边形等。
03考虑断面的剖切方向和视图方向，确保断面图能够清晰地表达所需信息。
确定断面位置和形状绘制断面轮廓线和填充图案01使用绘图工具，如CAD软件，按照确定的断面形状和尺寸，绘制断面轮廓线。
02根据需要，选择合适的填充图案，如实体填充、网格填充等，以增强断面图的视觉效果和易读性。
建筑工程识图超级详细培训教程
二、基础构造
（一）基础与地基
1、基础： 将结构所承受的各种作用传到地基上的结构组成部分称为基础。 基础是房屋建筑的重要组成部分，它承受建筑物上部结构传来的 全部荷载，并将这些荷载连同自身重量一起传到地基。
2、地基： 为支承基础上的土体或岩体称为地基。
地基不属于建筑物的组成部分，但它对保证建筑物的坚固耐久具有非常重要 的作用。
类
农业建筑：温室、粮仓、畜禽饲养场…. 砖木结构 砖混结构 钢筋砼结构 钢、钢筋砼结构 钢结构
其它结构
按层数分
住宅建筑：低层1-3；多层4-6；中高层7-9；高层10-30。 公共建筑及综合性建筑的总高度>24m者为高层。 建筑物高度>100m时，不论住宅或公共建筑均为超高层。 工业建筑（厂房）：单层厂房、多层厂房、混合层数厂房。
（3）重合断面图 将断面图直接画在形体的投影图上，这样的断面图 称为重合断面图。
某屋顶平面图 某墙立面图
（四）剖面图与断面图的关系
1
1
1
1—1
1
1—1
2
2
2
2
2—2
2—2
a)
b)
c)
二者的关系： 剖面图包含断面图，断面图是剖面图的一部分。
例：求下列肋形楼板的2-2剖面图
1 1 剖面图
2
1
1
2
2 2 剖面图
20
H
10
特点：图形逼真，具有良好的立 体感。常作为设计方案和 展览用的直观图。
特点：是在一个水平投影面上标有 高度数字的正投影图。常用 来绘制地形图和道路、水利 工程等方面的平面布置图样。
四、正投影的基本性质 1、点的正投影基本性质
