公司所有的设计资料文档，包括：软件、硬件、结构SJ/T 207-1999 《设计文件管理制度》第 1-5 部份4.1 设计文件 design document记录设计信息的媒体。
包括试制设计文件和定型设计文件。
按其内容的表述可分为：图样、简图、文字内容设计文件和表格形式设计文件。
4.2 设计文件管理制度 management system for design documents对产品设计文件的成套、符号、代号、格式、编号、编制和管理等所做的一系列规定。
4.3 零件 part不采用装配工序而制成的产品。
如车制的“轴”，用金属或者合金铸成的“机壳”，无骨架的“线圈”，腐蚀的“印制板”，用塑料压塑的“把手”。
4.4 部件 subassembly4.4.1 硬件部件由材料、零件等以可拆卸或者不可拆卸连接所组成的产品。
它是在装配较复杂的产品时必须组成中间产品。
例如：用塑料与金属轴圈压塑成的“手轮”；半导体材料上用掺杂方式形成、具有一定功能的产品，如：半导体集成电路的“芯片”，半导体管的“管芯”。
部件亦可包括其他的部件和/或者整件。
例如：装有表头、开关的面板；装有变压器的底板。
4.4.2 软件部件是载有程序的机构独立的媒体，但不能独立使用。
它是整件的组成部份4.5 整件 assembly4.5.1 硬件整件由材料、零件、部件等经装配连接所组成的具有了独立结构或者一定功能的产品。
例如：半导体集成电路、电子管、电容器。
整件亦可包括其他的整件。
例如：收发讯机的放大器、电压表等。
具有一定通用性的部件，亦可作为整件。
例如：元器件组成的单元等。
整件作为产品出厂时，有些整件又称整机，如发射机、电视机、录相机、电话交换机、计算机、示波器等；还有些整件又称元器件，如电阻器、电容器、电子管、半导体管等。
4.5.2 软件整件是载有完整独立功能程序的媒体。
它是部件的组合，整件的组合或者部件和整件的组合，或者是载有一个或者若干完整独立功能的程序的一个媒体。
设计文件标准化管理规范
设计文件标准化管理规范1 目的最大限度提高设计文件的继承性和标准化程度。
2 范围公司所有的设计资料文档，包括：软件、硬件、结构3 参考文档SJ/T 207-1999 《设计文件管理制度》第1-5部分4 关键名词定义4.1 设计文件 design document记录设计信息的媒体。
包括试制设计文件和定型设计文件。
按其内容的表述可分为：图样、简图、文字内容设计文件和表格形式设计文件。
4.2 设计文件管理制度 management system for design documents对产品设计文件的成套、符号、代号、格式、编号、编制和管理等所做的一系列规定。
4.3 零件 part不采用装配工序而制成的产品。
如车制的“轴”，用金属或合金铸成的“机壳”，无骨架的“线圈”，腐蚀的“印制板”，用塑料压塑的“把手”。
4.4 部件 subassembly4.4.1 硬件部件由材料、零件等以可拆卸或不可拆卸连接所组成的产品。
它是在装配较复杂的产品时必须组成中间产品。
例如：用塑料与金属轴圈压塑成的“手轮”；半导体材料上用掺杂方式形成、具有一定功能的产品，如：半导体集成电路的“芯片”，半导体管的“管芯”。
部件亦可包括其他的部件和/或整件。
例如：装有表头、开关的面板；装有变压器的底板。
4.4.2 软件部件是载有程序的机构独立的媒体，但不能独立使用。
它是整件的组成部分4.5 整件 assembly4.5.1 硬件整件由材料、零件、部件等经装配连接所组成的具有了独立结构或一定功能的产品。
例如：半导体集成电路、电子管、电容器。
整件亦可包括其他的整件。
例如：收发讯机的放大器、电压表等。
具有一定通用性的部件，亦可作为整件。
例如：元器件组成的单元等。
整件作为产品出厂时，有些整件又称整机，如发射机、电视机、录像机、电话交换机、计算机、示波器等；还有些整件又称元器件，如电阻器、电容器、电子管、半导体管等。
4.5.2 软件整件是载有完整独立功能程序的媒体。
产品设计文件管理制度2-设计文件格式

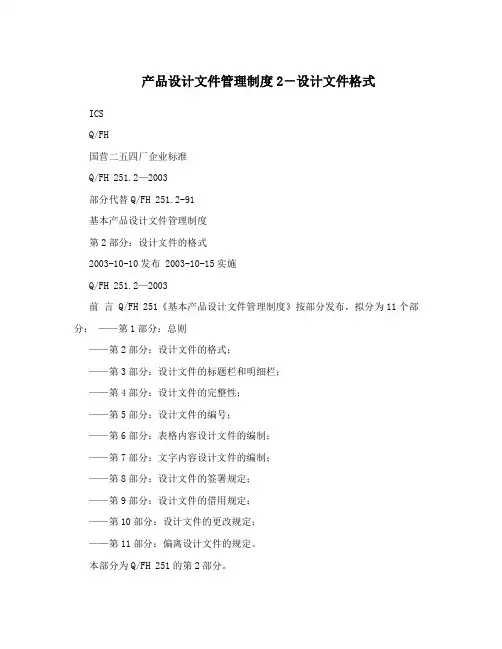

产品设计文件管理制度2－设计文件格式ICSQ/FH国营二五四厂企业标准Q/FH 251.2—2003部分代替Q/FH 251.2-91基本产品设计文件管理制度第2部分：设计文件的格式2003-10-10发布 2003-10-15实施Q/FH 251.2—2003前言 Q/FH 251《基本产品设计文件管理制度》按部分发布，拟分为11个部分：——第1部分：总则——第2部分：设计文件的格式；——第3部分：设计文件的标题栏和明细栏；——第4部分：设计文件的完整性；——第5部分：设计文件的编号；——第6部分：表格内容设计文件的编制；——第7部分：文字内容设计文件的编制；——第8部分：设计文件的签署规定；——第9部分：设计文件的借用规定；——第10部分：设计文件的更改规定；——第11部分：偏离设计文件的规定。
