光纤环网文档
光纤环网简介光纤环网（Optical Fiber Ring Network），是一种利用光纤作为数据传输介质的计算机网络。
它通过光纤传输数据信号，具有传输速度快、带宽大、抗干扰能力强等特点，被广泛应用于各种领域，如企业内部网络、城域网、广域网等。
结构光纤环网的基本结构由主机、终端设备、光纤传输线缆等组成。
主机充当着网络的中心节点，终端设备是网络的工作站，而光纤传输线缆则是网络中传输数据的媒介。
在光纤环网中，主机和终端设备通过光纤传输线缆构成一个环形的物理连接。
这种环形连接的结构使得数据可以沿着环路进行传输，从而实现数据的传输和共享。
工作原理光纤环网通过光纤传输线缆传输数据信号，数据信号以光的形式在光纤中传输。
当数据从发送端发送到接收端时，它会在光纤中传播并穿过各个节点，直到到达目的地。
在光纤环网中，数据的传输是通过发送和接收信号来实现的。
发送端将数据通过发送信号的方式转换成光脉冲，然后将光脉冲通过光纤传输线缆发送出去。
接收端接收光脉冲，然后将光脉冲转换成电信号，最终将数据传送到终端设备。
为了实现数据的传输和共享，光纤环网中还需使用一种特殊的协议，如Token Ring协议。
Token Ring协议通过令牌来实现数据的传输和共享。
在数据传输过程中，每个终端设备都要等待令牌的到来，然后才能发送和接收数据。
优势传输速度快光纤环网采用光纤作为传输介质，光的传播速度非常快，因此数据的传输速度也非常快。
相比于传统的铜缆网络，光纤环网的传输速度可以达到几十乃至上百Gbps，大大提高了数据的传输效率。
带宽大光纤具有较大的带宽，可以同时传输多条数据通道。
在光纤环网中，可以利用光的多重复用性质，将不同的信道分配给不同的终端设备，实现并行传输，提高了网络的带宽利用率。
抗干扰能力强光纤环网采用光脉冲传输数据，光脉冲在传输过程中不受电磁干扰的影响，因此具有很强的抗干扰能力。
相比于传统的铜缆网络，光纤环网可以在复杂的电磁环境下稳定地工作。
环网技术详解
都传送数据包和控制包，内环的控制包携带外环数据包的控制信息，反之亦然。
Area A
Inner Ring
Outer Ring
RPR 环
Area B
HUAWEI TECHNOLOGIES CO., LTD.
Page 14
HUAWEI Confidential
RPR技术介绍
•节点数据操作
下环
Rx
Insertion：将其它接口转发过来的报文插入RPR环。 Forwarding：将途径本节点的报文简单转发到下一个节点。
HUAWEI TECHNOLOGIES CO., LTD.
HUAWEI Confidential
Page 9
第一章
第二章
环网技术介绍
RPR发展历程
第三章
第四章
RPR技术介绍
RPR应用领域
HUAWEI TECHNOLOGIES CO., LTD.
HUAWEI Confidential
Page 10
RPR发展历程
HUAWEI TECHNOLOGIES CO., LTD.
HUAWEI Confidential
Page 4
环网技术介绍
FDDI 环
FDDI〔光纤分布式数据接口〕可以说是一种改进的Token Ring技
术 利用令牌的来传递对环网的控制权 采用光纤作为传输介质 数据包采用源节点剥离的方法 双环结构
华为是RPR联盟的早期成员，一直参与RPR标准制定工作，结合自
身的实践，积极提交自己的建议，并负责在中国推广RPR技术和应 用。
IEEE 802.17 的网址为：/17 RPR Alliance的网址为：
HUAWEI TECHNOLOGIES CO., LTD.
赫斯曼交换机环网配置基本操作

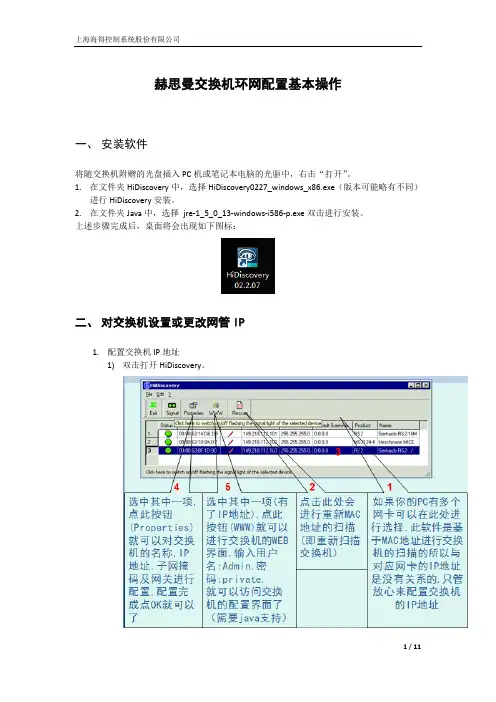

赫思曼交换机环网配置基本操作一、安装软件将随交换机附赠的光盘插入PC机或笔记本电脑的光驱中，右击“打开”。
1.在文件夹HiDiscovery中，选择HiDiscovery0227_windows_x86.exe（版本可能略有不同）进行HiDiscovery安装。
2.在文件夹Java中，选择 jre‐1_5_0_13‐windows‐i586‐p.exe双击进行安装。
上述步骤完成后，桌面将会出现如下图标：二、对交换机设置或更改网管IP1.配置交换机IP地址1)双击打开HiDiscovery。
上述两图中的数字为中英文版软件的对照选项2)选中欲配置的交换机（如果是单机配置将只有一个条目），如果交换机已经相互连接则无法辨识交换机，可选中交换机后点击“Signal（信号）”按钮观察交换机指示灯的闪烁或通过MAC地址识别交换机。
3)双击欲配置交换机，弹出对话框，按照网络规划输入交换机名称、IP地址和子网掩码，点击OK。
如下图所示：三、环网与耦合配置注意！在配置环网或耦合时一定不要将冗余的连接线接到交换机上。
对环网和耦合来说拓扑上应该成环的，一定不要成环。
在冗余配置配置好以后再恢复冗余的连线。
1.将PC或笔记本电脑在网络属性中配置与交换机相同网段的IP。
2.可在浏览器中输入交换机IP进行访问，或通过HIDiscovery扫标出交换机列表，选中后点“WWW”按钮。
3.登陆交换机网管登陆界面（交换机型号不同，画面略有差异），Login中填写“admin”，Password中填写“private”。
4.完成登陆后进入交换机网管页面。
首先关闭RSTP功能。
1）在左侧导航栏中定位到“Redundancy →Spanning Tree → Global”2）在Operation中选中On3）点击下方的Set按钮4）在左侧导航栏中定位到“Redundancy →Spanning Tree → Port”5）在对应的环网端口和耦合端口的“stp active”功能取消（去掉“√”即可）5.配置环网配置环网时要注意。
第05讲 环形保护1
Two-way ring: the route of sending and receiving is the same in different directions业务传送不同方向，收发路由相同
Multiplexing segment protection
（1）Two-fiber unidirectional multiplexer segment protection ring
Normally, the work routing (main ring) uploads the main business, and the protection routing (backup ring) uploads the main business or additional business.
根据自愈环结构分
Classified according to the structure of self-healing ring
Channel protection ring Multi-segment protection ring
Classification of self-healing ring networks
正常时，工作路由（主环）上传主业务，保护路由（备环）上传主业务或额外业务；
When the multiplexing segment fails, the nodes on both sides of the fault automatically loop back according to APS protocol.当复用段出现故障时，故障 两侧的节点自动进行环回。
组环网方案

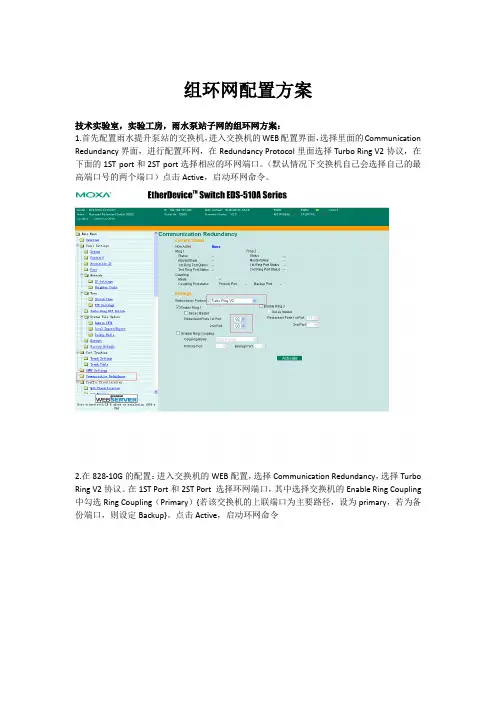

组环网配置方案
技术实验室，实验工房，雨水泵站子网的组环网方案：
1.首先配置雨水提升泵站的交换机，进入交换机的WEB配置界面，选择里面的Communication Redundancy界面，进行配置环网，在Redundancy Protocol里面选择Turbo Ring V2协议，在下面的1ST port和2ST port选择相应的环网端口。
（默认情况下交换机自己会选择自己的最高端口号的两个端口）点击Active，启动环网命令。
2.在828-10G的配置：进入交换机的WEB配置，选择Communication Redundancy，选择Turbo Ring V2协议。
在1ST Port和2ST Port 选择环网端口，其中选择交换机的Enable Ring Coupling 中勾选Ring Coupling（Primary）{若该交换机的上联端口为主要路径，设为primary，若为备份端口，则设定Backup}。
点击Active，启动环网命令
其他的环网交换机都可按以上方式配置，注意修改IP地址（在Basic Setting下面的Network 选项里面更改）。
成品库房配置方案：
根据现场拓扑，成品库房的交换机同上端的PT是组成环网的交换机，所以PT交换机具体配置如下：
1.按需要更改好您的IP后，进入Communication Redundancy下，选择Turbo Ring V2，，在
1ST Port和2ST Port 里面选择好端口，点击Active启动环网命令。
2.其中EDS-510A的配置同其他交换机一致。
ring check原理
Ring check 原理描述一、定义Ring check是一种用户侧环网检测功能。
Ring check特性是通过设备在用户端口周期性发送Ring check报文，监控用户侧和网络侧收到的Ring check报文，检测运营商网络是否形成环路。
如果网络中有环路产生，MA5680T/MA5683T通过去激活形成环路的用户端口，并上报告警给网络管理系统，以保证设备的正常运转，使合法用户不被干扰。
二、目的Ring check用于快速定位用户侧环网，并根据需要消除用户侧环网。
∙防止单个用户端口自环。
∙防止不同用户端口之间形成环路。
∙防止用户侧端口和网络侧端口形成环路。
三、Ring check报文格式用户环网检测是通过设备在用户端口周期性发送Ring check报文，监控用户侧和网络侧收到的Ring check报文来检测运营商网络是否形成环路。
其报文格式如图1所示。
图1 Ring check报文格式∙DMAC为广播MAC 地址，值为0xFF，SMAC为桥MAC地址。
∙802.1Q Head根据用户侧流属性，自动选择是否填写。
∙Type为私有以太网类型，可配置。
∙报文内容Payload为私有，无需配置。
四、实现原理环网检测功能打开后，定时向用户端口发送私有的Ring check报文，用户侧和网络侧同时捕获用户侧环网检测报文。
∙对于从网络侧捕获的环网检测报文，系统首先判断该报文是否是本设备发送的：▪是。
则解析出报文发送源端口，上报告警给网络管理系统，但不会将发送源端口去激活。
因为用户可以仿冒Ring check报文，系统无法判断是用户仿冒的Ringcheck报文还是设备发的检测报文，避免检测点误判断操作。
▪不是。
则丢弃该报文。
∙对于从用户侧收到环网检测报文，上报告警给网络管理系统,并将收到该报文的端口去激活，实现环网消除。
∙按照系统支持的流有8K来计算，环网检测每次(1秒)检测300条流，那么如果有环网产生，最多需要过8000/300=26.67秒后才能检测出来。
S-Ring 环网技术介绍
S-Ring 在 Magnum 6K 可管理交换机上的应用技术摘要S-Ring 在 Magnum 6K 可管理交换机上的应用简介GarrettCom 的 S-Ring 产品安装于 Magnum 6K 可管理交换机上，用于以太环网的快速恢复管理。
它是建立在网络标准协议 IEEE 802.1d 的树生成协议 (STP)基础上。
是6K 系列交换机的管理软件的一部分，用户可以自行配制与控制它。
只要支持STP协议，安装在Magnum 6Ks 上的 S-Ring 软件可管理由不同厂商的交换机与集线器产品一起所构成的冗余以太网(包含环型网与交叉网)。
S-Ring 让环形拓扑结构以太网在不牺牲任何好处的情况下更加可靠、快捷。
S-Ring 产品应用于环形以太网结构双端口的应用特殊定义。
它是建立在STP标准协议上，并附加了一些特殊定义。
环网的二端必须连接于运行S-Ring的Magnum 6K交换机上。
为了进一步了解S-Ring产品，首先一要了解标准STP协议下（无S-Ring）环网结构的运行模式。
无 S-Ring 的 STP 协议为了让环网的正常运行，标准STP协议让连接环网的二个端口中的某个端口处于阻塞状态，使环网处于标准以太网状态。
同时，STP协议在环网上发送状态测试包，叫 BPDU（Bridge Protocol Data Units ）包，正常情况下返回的结果为RING_CLOSED。
这个包一直处在运行状态，只到检测到错误的发生。
在环网中发生错误时将中断STP协议中的BPDU包，然后告诉STP在网上有错误发生。
根据STP标准协议的序列定义，发出协议包，并计算如何重构成局域网来覆盖存在的错误。
经过标准STP协议的分析周期（20秒到30秒），用STP的分析结果来覆盖原环网的设置。
并将环网自动转换为局域网方式，保证网络内节点的正常通讯。
这种状态定义为RING_OPEN,并直到网络修复。
STP 在S-Ring 下的运行当S-Ring 在环网中运行时，STP的运行方式与上述相同，但修复的时间将大大缩短。
赫思曼交换机环网设置
赫思曼交换机HIPER‐Ring环网设置北京德百利泰科技有限公司刘冬一、设置之前的准备工作：z在端口设置之前保留一条环网线路不要连接，该线路在设置完成下述的环网步骤之后再进行连接。
z模块化交换机MS20主机上有4针拨码开关，请确保全部在”OFF”位置。
z通过HiDiscovery设置交换机IP参数。
z打开您的浏览器，在浏览器中输入交换机的网管IP地址后，则会打开如下界面注意，要使用WEB方式管理交换机，你必须在电脑上装有JAVA程序开发包。
进入管理界面，必须输入登录密码。
user : public 只读权限admin : private 读写权限z在设置HIPER‐Ring之前，先要关闭RSTP，路径：Redundancy: Rapid Spanning Tree。
点击Global可看到右边有RSTP Global，Operation 选项选择off即可。
二、HIPER‐Ring端口的设置，路径：Redundancy: HIPER‐Ring。
z环中作为RM（Redundancy Manager）管理者的交换机的HIPER‐Ring选择两个端口，用来作为连接环的端口分别添入Ring Port1，Ring Port2。
Redundancy Manager选择ON。
Ring Recovery选择Standard。
选择完毕之后点击“Set”注意：一个环网中只能有一台交换机作为RM。
z环中其他交换机HIPER‐Ring选择两个端口，用来作为连接环的端口分别添入Ring Port1，Ring Port2。
Redundancy Manager选择off。
Ring Recovery选择Standard。
选择完毕之后点击“Set”三、在Load/Save中选择Save保存。
四、设置好后可我们看到设置为冗余管理器的交换机RM指示灯为黄色，最后把环网的连接线全部连接，该指示灯变为绿色。
五、设置为RM的交换机上，不能同时设置Reudndancy coupling功能。
几种常见的局域网
3.以太网的工作过程如下
• 1、监听信道上收否有信号在传输。如果有的话，表明 信道处于忙状态，就继续监听，直到信道空闲为止。若 没有监听到任何信号，就传输数据。
• 2、传输的时候继续监听，如发现冲突，则立即停止发 送，冲突双方执行退避算法，随机等待一段时间后，重 新执行步骤1（当冲突发生时，涉及冲突的计算机会发 送会返回到监听信道状态。 注意：每台计算机一次只 允许发送一个包，一个拥塞序列，以警告所有的节点）； 若未发现冲突则发送成功。
令牌总线的特点：
• 无冲突的访问方式。 • 确定的访问最大时延。 • 介质访问可调节（可引入优先权策略）。
• 物理上的总线网，逻辑上的环形网的这一特点使之 既具有总线网的连接简单、距离长、可广播通信等 优点，又具有环型网的介质访问可确定性和可调节 性的优点。
• 吞吐量在轻载时令牌总线网是低效的，在重负荷时 有较高的效率。
的标准结构，并对已经成熟的，在重负荷情况下仍能保 持高吞吐量的IEEE 802.5 Token Ring令牌环网络技术加以
改进，以多增加一条光纤链路为代价，构成一种被称为 反向双环（Dual Counter-Rotating Ring）的特殊结构， 弥补了环型网络拓扑结构的缺陷，提高了FDDI网络系统 的可靠性。
因而是最安全的传输媒体。
由光纤构成的FDDI，其基本结构为逆向双环，如图所示。一个 环为主环，另一个环为备用环。当主环上的设备失效或光缆发生 故障时,通过从主环向备用环的切换可继续维持FDDI的正常工作。 这种故障容错能力是其它网络所没有的。
FDDI的应用状况
• FDDI技术发展成熟，有全球统一的技术标准， 加上前面的优点，使之成为20世纪90年代初 期到中期最为流行的网络。
• 令牌环网与总线型的以太网都是共享传输介质，以广 播方式发送信息。但令牌环控制简单，消除了信息流
计算机网络应用 令牌环网
计算机网络应用令牌环网令牌环网（Token Ring）是最早由IBM公司于70年代推出的一种局域网模式，后来由IEEE委员会将在此基础上制定了IEEE 802.5国际标准。
在早期该网络的数据传输速度为4Mbps或16Mbps，但在新型的快速令牌环网中速度可达100Mbps。
令牌环网的传输方法在物理上采用了星形拓扑结构，但逻辑上仍是环形拓扑结构。
在令牌环网中，传输介质包括非屏蔽双绞线（UTP）、屏蔽双绞线（STP）和光纤等。
各节点间采用多站访问部件（Multistation Access Unit，MAU）连接在一起。
MAU是一种专业化集线器主要用来围绕工作站计算机的环路进行传输。
由于数据包看起来像在环中传输，所以在工作站和MAU之间没有终结器。
令牌环网采用一种严格的顺序访问方法，也可以说令牌环网的媒体接入控制机制采用分布式控制模式的循环方法，在令牌环网中各节点在逻辑上排列形成一个环路，如图5-11所示。
计算机图5-11 令牌环网在令牌环网中，有一个令牌（Token）沿着环形总线在入网节点计算机间依次传递，令牌实际上是一种特殊格式的帧，本身并不包含信息。
它仅起到控制信道的使用权，以确保在同一时刻在环路上只有一个节点能够独占信道。
当环上节点都处于空闲状态时，令牌将绕环行进，节点计算机只有在取得令牌后才能发送数据帧，因此不会发生碰撞。
由于令牌在环路上是按顺序依次传递的，因此对所有接入该网络的计算机而言，它们的访问权是公平的。
令牌在传递过程中包括“忙”和“闲”两种状态。
其中，“忙”表示令牌已被其它工作站所占用，即网络中此时存在信息的传送；“闲”表示令牌没有被占用，即网络中的所有计算机都没有传送信息。
因此在令牌环网中，需要传送数据的计算机必须首先检测到处于“闲”状态的令牌，并将它置为“忙”的状态，然后才能够传送数据。
当所传数据到达目的地，即节点计算机接收后，数据将被从环网中删除，令牌也将被重新置为“闲”状态。
令牌环网
多站点访问单元(MAU)MAU使用网络适配器连接八个或更多的工作站。它可以互联多达12个MAU设备。可以从一些厂商获得具有一定数目端口和诊断功能的MAU。
类型3包括四个实心非屏蔽双绞线22或24AWG电缆。为在令牌环网络上使用，需要一个介质过滤器。
类型5光纤(100/140micron)缆线(两股)。
类型6可弯曲的屏蔽双绞线26AWG线路的插线电缆(patch cable)。限制距离为类型1的三分之二距离。插线电缆将一台PC连接到另外一台设备或一个墙壁插口上。
图T-8如果MAU的一条电缆切断了，这个网络通过使用电缆中的一组冗余电线形成一个回路返回，从而保证这个网络可以继续工作。图T-9中，大型令牌环网络包括一个可以跨越整个机构的环。
IBM令牌环允许下列电缆类型：
类型1一种双绞线22AWG电线的屏蔽电缆。
类型2一种音频/数据屏蔽电缆。对数据，需要双绞线22AWG电线；对音频需要26AWG电线的四双绞线，外加屏蔽保护。
类型8为在地毯下使用的屏蔽双绞线26AWG缆线。限制距离为类型1的一半。
类型9屏蔽双绞线26AWG通风防火电缆。限制距离为类型1的三分之二距离。
虽然类型1屏蔽电缆是最经常使用的电缆，但是类型3也常使用。虽然类型3不用于16Mbps的令牌环卡，但是已经实现了一种规范可以使它用于这个工作。下面介绍使用类型1的标准令牌环网络的部件。
连接到中央集线器的工作站被称为多站点访问单元(MAU)。将多个集线器连接在一起，可以建立大型多站点网络。这个集线器本身包含一个“折叠环(collapsed ring)”，如图T-6所示。如果一个工作站失效了，MAU立即旁路这个站点，就可以维持这个网络的环。注意，没有连接的站点是被旁路的。
配电环网柜箱变的运行检修与故障处理
1引言随着社会发展水平的不断提升，当前阶段社会运行过程中需要对配电环网柜箱变进行更加高效的运行检修，针对配电环网柜箱变出现的故障进行更加高效的处理。
这不仅仅可以在一定程度上促进整体行业发展水平的逐渐提升，同时可以实现长远发展。
因此，对配电环网柜箱变的运行检修与故障处理进行研究分析具有重要的现实意义。
2现阶段我国配电环网柜箱变的运行检修与故障处理的基本特征分析2.1优势受到技术等多方面因素的限制，当前阶段电力行业发展过程中的需求逐渐增加。
随着先进科学技术成果在各个领域得到了越来越广泛的应用，当前阶段配电环网柜箱变发展过程中也逐渐提升了技术应用水平[1]。
随着社会需求的不断增长和变化，传统发散式的培养线路已经难以满足当前阶段社会发展的高水平需求，因此，配电环网系统也得到了更加广泛的应用。
通过调查研究与分析可以发现，配电环网系统的出现以及更加广泛的应用，不仅仅在一定程度上降低了配电线路以及相应系统运行过程中的线路通道复杂性程度，同时可以在行业运行和发展过程中有效提升智能基础运用能力[2]。
通过调查研究与分析可以发现，配电环网系统运行和发展过程中还具有更加高水平的适应性特征，在整体系统占地面积小的优势下，提升了整体行业发展的稳定性程度。
这不仅仅使得当前阶段配电环网柜箱变发展过程中的行业机遇逐渐增加，同时也通过对变压器等专业机器设备的保护，开辟了更加广阔的发展前景[3]。
2.2构成通过对比与分析可以发现，与传统配电网发展相比，配电环网系统的整体结构具有显著的复杂性特征。
在配电环网系统整体运行和发展过程中，不仅仅存在不同的配电形式，同时也需要通过多种方式更好地满足社会多元群体的复杂需求。
在当前阶段城市电网系统逐渐复杂化发展过程中，传统封闭网络由于具有较高的可靠性[4]。
因此，在当前阶段城市电网系统发展过程中仍然存在着较为广泛的应用，但是闭式系统不仅仅具有一定的弊端，同时也难以在继电保护装置发展过程中进行更加高水平的计算。
MOXA交换机环网及Vlan配置
MOXA交换机配置：1、如何进入配置界面：Web、串口Console 、Telnet (1)2、交换机IP地址配置 (3)3、端口镜像配置 (4)4、环网配置 (5)5、Vlan配置 (6)6、三层配置 (7)7、交换机日志导出配置 (9)1、如何进入配置界面：Web、串口Console 、TelnetWeb配置直接通过浏览器输入交换机IP地址（需要主机与交换机IP在同一网段中）Telnet通过command串口，配置主机IP与交换机在同一网段，输入“Telnet 192.168.127.253(默认IP)”，如下图：串口Console配置通过串口参数：（115200，None，8，1，VT100）打开串口配置个选项对应功能2、交换机IP地址配置在“Basic setting”选项下，选中“Network”选项，如下图交换机名称配置：在“Basic setting”选项下，选中“Systerm”选项，如下图3、端口镜像配置点击“Disagnosi”选项，点击“Mirror”选项，如下图在“Monitored Port”选择被检测端口在“Mirror”选择用于抓包的端口4、环网配置“communication Redundancy”选项，在右边的下拉菜单中选择环网协议turboring或turboring v2，之后进入配置界面如下图，现已Turboring V2介绍。
备注：Turboring与Turboring V2这两个协议之间不兼容，请确定所有交换机的环网协议要相同一致，要么全是Turboring，要么全是Turboring V2环网中的交换机其中一台选择为master，把“set as master”选中即可，默认的环网端口都为交换机的最后两个端口，比如上去408交换机，环网端口为7和8，之后点Activate应用即可。
按照这个方法，把所有的交换机的环网设置都设置为Turboring V2，即可组环使用。
