时间继电器控制两台电动机先后启动电路

合集下载

电路图

电路图

1.单按钮控制两台电动机顺序启动反序停止2.三相异步鼠笼电动机电容制动控制电路图3.用两个时间继电器控制电动机间歇正反转4.三地控制三相电动机正反转5.两地控制一台电动机6.频敏变阻启动原理图7.用一个时间继电器,和三个按钮,控制一个灯220和电机380,要求电机能自动运行60秒停止8. 接近开关导通后电机停止接近开关断开后延时N秒电机启动9.运用时间继电器使电磁铁动作2秒后复位,经过3分钟后动作2秒后复位,再经过5分钟后动作2秒复位10. 利用电接点压力表自动控制水泵11. 两台电动机既可分别启动和停止,也可以同时启动和停止.12. 正转停止后,必须过预定的时间(如5S)后才能反转,反转停止后,必须过预定的时间(如5S)后才能正转13. 用三个时间继电器控制正反转并要有间隙14. 三相异步电动机转子串联电阻启动15. 三相异步电动机启动控制线路图(带故障指示灯)16. 双控及多地控制(照明)17. 镝灯接线图18. 使电机有点动还有正常运行19. 用3个继电器控制电动机断相保护20. 用四个时间继电器控制正反转并要有间隙21. 三相电动机在220V电压下正反转能耗制动22. 三个地方控制一盏灯23. 星三角降压的电路用4个交流接触器和一个时间继电器要做成可以正反转的电路并且可以自动和手动的24. 延边三角形降压启动的原理图25. 点动与长动的正反转控制电路26. 用按钮开关(常开)启动电动机,用行程开关(常闭)停止电动机实物接线图27用按钮开关(常开)启动电动机,用行程开关(常开)停止电动机实物接线图28.四个地方控制一盏灯29. 单相电能表加装互感器30. 五台电机循环运行工作过程:第一台启动后4分钟停止,第二台要在第一台运行到3分50秒时启动,第二台也运行4分钟停止,,,,,,,第五台启动运行4分钟后停止到第一台在第五台运行到3分50秒时启动以此循环运行.31. 用一个3a的按钮通过继电器控制一个12v15a的电机32. 全自动Y—△减压启动能耗制动33. 二台电机按时间顺序起动由时间控制反序停止34. 二台电机顺序起动反序停止35. 控制一部电机,延时停止36. 用万用表测电动机三相绕组头尾可以用万用表先区分6个线头,把相通的两个线头分为一相,6个线头就可以分为三相了,然后再判断绕组的头尾,具体方法:把万用表的直流毫安档打到最小一档,并将表笔接到三相绕组的某一组两端,而电池正负极接到另一相的两个线头上。

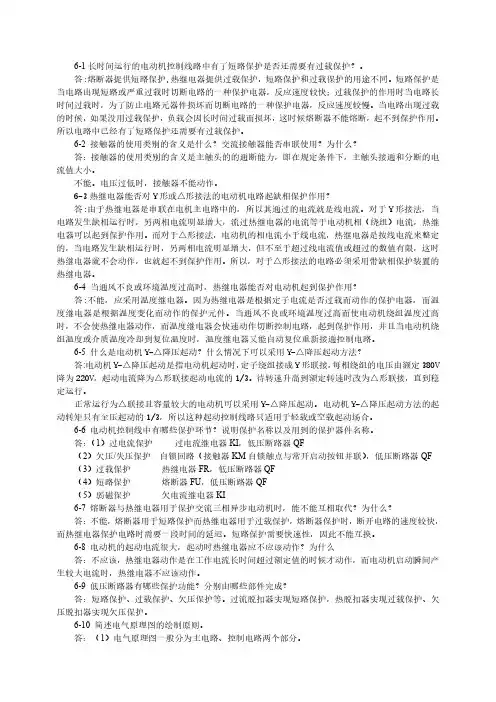

机电传动与控制-习题答案

机电传动与控制-习题答案

6-1长时间运行的电动机控制线路中有了短路保护是否还需要有过载保护?。

答:熔断器提供短路保护,热继电器提供过载保护,短路保护和过载保护的用途不同。

短路保护是当电路出现短路或严重过载时切断电路的一种保护电器,反应速度较快;过载保护的作用时当电路长时间过载时,为了防止电路元器件损坏而切断电路的一种保护电器,反应速度较慢。

当电路出现过载的时候,如果没用过载保护,负载会因长时间过载而损坏,这时候熔断器不能熔断,起不到保护作用。

所以电路中已经有了短路保护还需要有过载保护。

6-2接触器的使用类别的含义是什么?交流接触器能否串联使用?为什么?答:接触器的使用类别的含义是主触头的的通断能力,即在规定条件下,主触头接通和分断的电流值大小。

不能。

电压过低时,接触器不能动作。

6-3热继电器能否对Y形或△形接法的电动机电路起缺相保护作用?答:由于热继电器是串联在电机主电路中的,所以其通过的电流就是线电流。

对于Y形接法,当电路发生缺相运行时,另两相电流明显增大,流过热继电器的电流等于电动机相(绕组)电流,热继电器可以起到保护作用。

而对于△形接法,电动机的相电流小于线电流,热继电器是按线电流来整定的,当电路发生缺相运行时,另两相电流明显增大,但不至于超过线电流值或超过的数值有限,这时热继电器就不会动作,也就起不到保护作用。

所以,对于△形接法的电路必须采用带缺相保护装置的热继电器。

6-4当通风不良或环境温度过高时,热继电器能否对电动机起到保护作用?答:不能,应采用温度继电器。

因为热继电器是根据定子电流是否过载而动作的保护电器,而温度继电器是根据温度变化而动作的保护元件。

当通风不良或环境温度过高而使电动机绕组温度过高时,不会使热继电器动作,而温度继电器会快速动作切断控制电路,起到保护作用,并且当电动机绕组温度或介质温度冷却到复位温度时,温度继电器又能自动复位重新接通控制电路。

6-5什么是电动机Y-△降压起动?什么情况下可以采用Y-△降压起动方法?答:电动机Y-△降压起动是指电动机起动时,定子绕组接成Y形联接,每相绕组的电压由额定380V 降为220V,起动电流降为△形联接起动电流的1/3。

三相异步电动机顺序控制电路

三相异步电动机顺序控制电路

12.2 电器选择与安装
1. 电器选择
(1)按电气原理图及电动机容量的大小选择电器元件。 (2)将所用电器的型号与规格、单位及数量填入表 12-1的实训记录明细表中
.
2. 电器安装
(1)按电器元件布置图 所示,布置并固定电器 元件。 (2)用万用表检查安装 后的器件,确保各种电 器完好。
顺序控制线路元件布置图
停止:按下SB3, 先停M2,再按下 SB1,停M1
.
保证先 停M2
保证后 启M2
12.1 控制电路
2. 按时间原则控制电动机的顺序启动
两台电动机M1和M2, 要求电动机M1启动 后,经过一定时间 后电动机M2自行启 动,并要求电动机 M1和M2同时停止。
按下启动 按钮SB2
按下停止 按钮SB1
.
3. 熟悉操作过程。 M1启动→M2启动→停,观察电动机的旋转是否正常,如出 现异常情况应及时切断电源,然后再进行线路检查。 4.试车结束后,应先切断电源,再拆除接线及负载。
.
12.5 常见故障的分析与处理
1.故障现象
(1)故障现象一:电动机M1启动后,电动机M2不能启动; (2)故障现象二:两台电动机顺序启动正常,但在电动机 M2启动后,时间继电器KT 仍然通电吸合。
.
12.3 布线要求与线路检查
2. 线路检查
(1)主电路的检查 ① 在断电状态下,选择万用表合理的欧姆档进行电阻 测量法检查。 ② 为消除负载、控制电路对测量结果影响,断开负载, 并取下熔断器FU2的熔体。 ③ 检查FU1及接线。 ④检查接触器KM1、KM2主触头及接线,如接触器带 有灭弧罩,需拆卸灭弧罩。 ⑤检查热继电器FR1、FR2的热元件及接线。 ⑥检查两台电动机及接线。

2-1两台电机顺序控制

2-1两台电机顺序控制
1.按启动按钮,M1 起动后,延时5秒M2自动起动; 2. 按停止按钮,两台电机都立即停止;
3. 两台电机都要求有短路保护和过载保护。
上一页
目录
下一页
电气控制与PLC
主电路
A B C A B C
FU
FU
KM1的启停控制接触器, KM2控制电动机M2。
时间继电器DH11S系列-2
目录
电气控制与PLC
时间继电器DH14S系列
DH14S为JS12P,JS20P的更新换 代产品,LED数字显示,数字开 关设定;具有时代气息。采用大 规模专用集成电路,工作稳定可 靠;精度高、延时范围阔、功耗 低;外型美观、体积小。
目录
电气控制与PLC
时间继电器DH48S系列-2
目录
电气控制与PLC
2、用KT控制2台电机顺序停止电路
工作原理?
目录
电气控制与PLC
2台电机的顺序启、停----有延时要求
控制要求:有两台电机, 1.按启动按钮,M1起动后,延时5秒M2自动起动; 2. 按停止按钮, M2立即停止,8s后M1停止; 3. 两台电机都要求有短路保护和过载保护。
目录
电气控制与PLC
时间继电器JS20系列-3
目录
电气控制与PLC
时间继电器JSM8系列-3
目录
电气控制与PLC
时间继电器JSB-10系列-2
目录
电气控制与PLC
时间继电器JSF系列-3
目录
时间继电器JSS1系列-3
电气控制与PLC
目录
时间继电器JSS3B/JSS1P1系列
电气控制与PLC
目录
电气控制与PLC
动 以通电延时型为例讲述工作原理: 画 演 示 其 原 理

机电传动与控制第五版答案第六章

机电传动与控制第五版答案第六章

,第六章从接触器的结构特征上如何区分交流接触器与直流接触器为什么直流接触器与交流接触器相比,直流接触器的铁心比较小,线圈也比较小,交流电磁铁的铁心是用硅钢片叠柳而成的.线圈做成有支架式,形式较扁.因为直流电磁铁不存在电涡流的现象.为什么交流电弧比直流电弧容易熄灭因为交流是成正旋变化的,当触点断开时总会有某一时刻电流为零,此时电流熄灭.而直流电一直存在,所以与交流电相比电弧不易熄灭.若交流电器的线圈误接入同电压的直流电源,或直流电器的线圈误接入同电压的交流电源,会发生什么问题若交流电器的线圈误接入同电压的直流电源,会因为交流线圈的电阻太小儿流过很大的电流使线圈损坏. 直流电器的线圈误接入同电压的交流电源,触点会频繁的通短,造成设备的不能正常运行.交流接触器动作太频繁时为什么会过热%因为交流接触启动的瞬间,由于铁心气隙大,电抗小,电流可达到15倍的工作电流,所以线圈会过热.在交流接触器铁心上安装短路环为什么会减少振动和噪声在线圈中通有交变电流时,再铁心中产生的磁通是与电流同频率变化的,当电流频率为50HZ时磁通每秒有100次通过零,这样所产生的吸力也为零,动铁心有离开趋势,但还未离开,磁通有很快上来,动铁心有被吸会,造成振动.和噪声,因此要安装短路环.两个相同的110V交流接触器线圈能否串联接于220V的交流电源上运行为什么若是直流接触器情况又如何为什么两个相同的110V交流接触器线圈不能串联接于220V 的交流电源上运行,因为在接通电路的瞬间,两各衔铁不能同时工作,先吸合的线圈电感就增大,感抗大线圈的端电压就大,另一个端电压就小,时间长了,有可能把线圈烧毁.若是直流接触器,则可以.电磁继电器与接触器的区别主要是什么接触器是在外界输入信号下能够自动接通断开负载主回路.继电器主要是传递信号,根据输入的信号到达不同的控制目的.电动机中的短路保护、过电流保护和长期过载(热)保护有何区别-电动机中的短路保护是指电源线的电线发生短路,防止电动机过大的电枢电路而损坏.自动切断电源的保护动作.过电流保护是指当电动机发生严重过载时,保护电动机不超过最大许可电流.长期过载保护是指电动机的短时过载保护是可以的,但长期过载时电动机就要发热,防止电动机的温升超过电动机的最高绝缘温度.过电流继电器与热继电器有何区别各有什么用途过电流继电器是电流过大就断开电源,它用于防止电动机短路或严重过载. 热继电器是温度升高到一定值才动作.用于过载时间不常的场合.为什么热继电器不能做短路保护而只能作长期过载保护而熔断器则相反,为什么因为热继电器的发热元件达到一定温度时才动作,如果短路热继电器不能马上动作,这样就会造成电动机的损坏.而熔短期,电源一旦短路立即动作,切断电源.自动空气断路器有什么功能和特点"功能和特点是具有熔断器能直接断开主回路的特点,又具有过电流继电器动作准确性高,容易复位,不会造成单相运行等优点.可以做过电流脱扣器,也可以作长期过载保护的热脱扣器.时间继电器的四个延时触点符号各代表什么意思机电传动装置的电器控制线路有哪几种各有何用途电器控制线路原理图的绘制原则主要有哪些电器控制线路有1:启动控制线路及保护装置.2正反转控制线路.3:多电动机的连锁控制线路.4:电动控制线路.5:多点控制线路.6:顺序控制线路.7:多速异步电动机的基本控制线路.8:电磁铁.电磁离合器的基本控制线路.电器控制线路原理图的绘制原则主要有1:应满足生产工艺所提出的要求.~2:线路简单,布局合理,电器元件选择正确并得到充分.3操作,维修方便4设有各种保护和防止发生故障的环节.5能长期准确,稳定,可靠的工作.为什么电动机要设有零电压和欠电压保护零电压和欠电压保护的作用是防止当电源暂时供电或电压降低时而可能发生的不容许的故障.,在装有电器控制的机床上,电动机由于过载而自动停车后,若立即按钮则不能开车,这可能是什么原因有可能熔短器烧毁,使电路断电.或者是热继电器的感应部分还未降温,热继电器的触点还处于断开状态.'要求三台电动机1M、2M、3M按一定顺序启动:即1M启动后,2M才能启动;2M启动后3M才能启动;停车时则同时停。

3.多台电动机的顺序控制实验

3.多台电动机的顺序控制实验

四、实验器材
1、机床电气控制实验台 2、电动机实验台 3、连接导线 一台 一台 若干
五、实验报告要求
1、按照一定的格式书写实验报告。 2、画出实验电路图,叙述实验操作步骤。 3、回答如下问题: ① 时间继电器的动作过程是怎样的? ② 为什么要设置一个接触器KM2 ,没有它行不行? ③ 图6.3.1 中,若电动机为三台,实现第一台运转后,第 二台3 s 后起动,再隔5 s 第三台起动,试设计该控制电 路。
三、实验内容及步骤
1、将空气开关(QF)手柄位置置于“关”位置。 2、按图6.3.1(a) 、图6.3.1(b)接线,接线应按 照主回路、控制电路分步来接;接线次序应按自上而下、从 左向右来接。接线尽可能整齐、清晰,能用短线的地方,尽 量用短线连接,便于检查。在连线时通过转动插头将插件自 锁紧,使接点牢固、可靠。 3、实验中两台电动机都采用星形接法。
图6.3.1
多台电动机的顺序控制实验电路
流电动机,其动作次序是: 当按下SB1 时,电动机M1 开始转动,经过时间继电器延 时(将时间常数整定在5 ~ 10 s 之间) ,KM1 断电释 放,电动机M1 停止工作,同时KM3 吸合,电动机M2 开始运转。按下SB2 ,电动机M2 停止工作。KM2 起到 中间继电器的作用,给电路提供了一个通电回路。
4、按下起动按钮SB1 ,观察电动机运行情况,运行结果 应该是电动机M1 先起动,延时5 ~10 s 后停止,电动 机M2 接着起动。如运行结果不是这样,说明线路有问题, 应断电检查。 5、按下SB2 ,电动机M1 、M2 停止运行。 6、实验结束,先切断电源(断开QF),再拆线,并将实 验器材整理好。
实验三
多台电动机的顺序控制实验
一、实验目的
1、学会多台电动机的顺序控制,掌握其控制电路的工作 原理。 2、掌握顺序控制电路中电器元件的自锁和互锁。 3、学会时间继电器的应用。

常用电路图及电器的文字符号和图形符号

常用电路图及电器的文字符号和图形符号

一、常用电路图- 1 -1.单按钮控制两台电动机顺序启动反序停止- 1 -3.用两个时间继电器控制电动机间歇正反转- 2 -4.三地控制三相电动机正反转- 3 -5.两地控制一台电动机- 4 -6.频敏变阻启动原理图- 4 -7.用一个时间继电器,和三个按钮,控制一个灯220和电机380,要求电机能自动运行60秒停止- 5 -8. 接近开关导通后电机停止接近开关断开后延时N秒电机启动- 5 -9.运用时间继电器使电磁铁动作2秒后复位,经过3分钟后动作2秒后复位,再经过5分钟后动作2秒复位- 6 -10. 利用电接点压力表自动控制水泵- 6 -11. 两台电动机既可分别启动和停止,也可以同时启动和停止. - 7 -12. 正转停止后,必须过预定的时间(如5S)后才能反转,反转停止后,必须过预定的时间(如5S)后才能正转- 7 -13. 用三个时间继电器控制正反转并要有间隙- 8 -14. 三相异步电动机转子串联电阻启动- 8 -15. 三相异步电动机启动控制线路图(带故障指示灯)- 9 -16. 双控及多地控制(照明) - 10 -18. 使电机有点动还有正常运行- 11 -19. 用3个继电器控制电动机断相保护- 11 -20. 用四个时间继电器控制正反转并要有间隙- 12 -21. 三相电动机在220V电压下正反转能耗制动- 12 -22. 三个地方控制一盏灯- 13 -23. 星三角降压的电路用4个交流接触器和一个时间继电器要做成可以正反转的电路并且可以自动和手动的- 13 -24. 延边三角形降压启动的原理图- 14 -25. 点动与长动的正反转控制电路- 14 -26. 用按钮开关(常开)启动电动机,用行程开关(常闭)停止电动机实物接线图- 15 -27用按钮开关(常开)启动电动机,用行程开关(常开)停止电动机实物接线图- 15 -28.四个地方控制一盏灯- 16 -29. 单相电能表加装互感器- 16 -31. 用一个3a的按钮通过继电器控制一个12v15a的电机- 17 -32. 全自动Y—- 18 -33. 二台电机按时间顺序起动由时间控制反序停止- 18 -34. 二台电机顺序起动反序停止- 19 -35. 控制一部电机,延时停止- 19 -36. 用万用表测电动机三相绕组头尾- 20 -37. 电动机可逆带限位控制电路实物接线图- 20 -38. 电动机可逆带限位控制电路原理图- 21 -39. - 21 -40. 缺相保护实物接线图- 22 -41. 缺相保护原理图- 22 -42. 频敏变阻器启动实物接线图- 23 -43. 自偶减压启动实物接线图- 24 -44. 时间继电器控制两台电动机先后启动- 25 -45. 星三角启动实物接线图- 25 -46. 三台电机顺序启动逆序停止电路- 26 -47. 用51单片机控制电磁继电器通断来控制减速电机的运转和停止- 26 -48. 多速电机接线- 27 -49. 正反转能耗制动- 27 -50. 电动机自锁线路实物连线图- 28 -51. 由12V电瓶获得两个的工作电压分别为9V和15V - 28 -52. 控制两台电机,第一台启动后第二台才能启动,第一台停止后第二台才能停止电路图- 29 -53. 直流电动机正反转- 29 -54. 延时断电220V - 30 -55. 家庭供电- 30 -56. 调光线路- 31 -57. 双电容单相异步电动机接线图- 31 -58. 双电容单相异步电动机正反转接线图- 32 -59. 笼型电动机定子串联电阻降压启动的控制线路图- 32 -60. 单按钮控制电动机启、停线路图- 33 -62. 先是1号电动机启动,然后2,然后3,停止运行先是3停止,再是1,2 - 34 -63. 单相双值电容异步电动机连接倒顺开关- 34 -64. 可逆自偶减压启动器- 35 -65. 温度控制- 35 -66. 简单的实现延时自闭电路- 36 -67. 单相双值电容异步电动机接倒顺开关- 36 -68. 三台电动机按时间顺序启动控制线路- 37 -70. 单相三速电机定子线圈接线图- 37 -71. 二台电机顺序起动- 38 -72. 12V稳压电源- 38 -73. 用一个时间继电器和一个计数器控制一个直流电动机- 39 -74. 电动机可逆运行控制接线示意图- 39 -75. 三台电动机按先后顺序启动- 40 -76. 油泵加正反转- 40 -77. 全自动可逆Y—- 42 -78. 电气接线摸拟图- 43 -79. M7120A 平面磨床电路原理图- 44 -80. 双联开关控制两间房间电路图- 44 -81. 三相双层36槽二极绕组布线接线图图纸- 45 -82. 用一个40瓦电感镇流器带二支20瓦光管工- 45 -83. 单相电机正反转时间控制(不分主付绕组)- 46 -84. 单相电机正反转时间控制(分主付绕组)- 47 -85. 电动机接线盒- 47 -86. 双联开关控制多个灯泡并联电路图- 48 -87. 时间继电器和脚踏开关- 48 -88. 电动机要在两个不同的地方控制其正反转- 49 -89. 时间继电器和脚踏开关- 49 -90. 倒顺开关控制三相电动机- 50 -91. 蓄电池供电- 50 -92. 大功率整流- 51 -93. 自动控制电磁阀- 51 -94. 5V稳压电路- 51 -95. 避雷器接线- 52 -96. 电风扇遥控接线图- 52 -97. 三极管控制继电器- 53 -98. 配电箱- 53 -99. 利用两个时间继电器实现电动机可逆启动- 54 -100. 利用时间继电器可逆循环- 54 -101. 间歇运动- 55 -102. 简单的缺相保护- 55 -103. 水位控制- 56 -104. 自动升降黑板- 56 -105. 工件加工采用半自动方式第二页- 57 -106. 工件加工采用半自动方式第一页- 57 -107. 两台电动机顺序启动,反序制动- 58 -108. 220V电机装倒顺开关能控制正反转- 58 -109. 单相电动机正反转控制(分主、付绕组)通用- 58 -110. 单相电动机正反转控制(不分主、付绕组)- 59 -111. 7805 - 59 -112. Y—- 59 -113.反接制动- 60 -114. 用两个继电器三个开关控制三相电机正反转线路图- 60 -115. 双电源切换- 61 -116. 互感器跟电流表怎么接- 62 -117. 两台电动机顺序制动电气原理图- 62 -118. 家庭电路- 63 -119. 耳机线的结构图(横切面和解剖图)- 63 -120. 电瓶车电瓶抽取12V电源- 64 -121. 可以让12V继电器接通电源吸合,断开电源后还能保持3-5秒后断开- 64 -122. 电动机可逆启动控制- 65 -123. 频敏变阻器启动控制- 65 -124. 5V稳压电路- 66 -125. 桥式整流电- 66 -126. 制作小变压器- 67 -137. 全自动Y—- 67 -138. 电磁阀控制水泵- 68 -139. 接触器自锁接线图- 68 -140. 正反转(联锁、互锁)- 69 -141. 电动机自耦降压启动(自动控制电路) - 69 -142. 三相双路电源自供装置线路图- 70 -143. 12V的电瓶做输入电源降压到5V - 70 -144. 四台电动机顺序启动,反序停止- 71 -145. 三相电动机改为两相电动机接线图- 71 -145. 简易交流电源相序指示器- 71 -146. 三相四线有功电度表经流互感器接入详图- 72 -147. 电动机正反转带动工作台- 73 -148. QJU3 自耦减压... - 73 -149. 可以让4个和更多的灯轮流亮- 74 -150. 并联补偿电容器容量的计算、无功补偿节电量的计算- 74 -151. N个地方任意控制一盏灯- 75 -153. 水位开关、压力开关在线路上符号- 75 -二、电器的文字符号和图形符号-71-一、常用电路图1.单按钮控制两台电动机顺序启动反序停止2.三相异步鼠笼电动机电容制动控制电路图3.用两个时间继电器控制电动机间歇正反转4.三地控制三相电动机正反转5.两地控制一台电动机6.频敏变阻启动原理图7.用一个时间继电器,和三个按钮,控制一个灯220和电机380,要求电机能自动运行60秒停止8. 接近开关导通后电机停止接近开关断开后延时N秒电机启动9.运用时间继电器使电磁铁动作2秒后复位,经过3分钟后动作2秒后复位,再经过5分钟后动作2秒复位10. 利用电接点压力表自动控制水泵11. 两台电动机既可分别启动和停止,也可以同时启动和停止.12. 正转停止后,必须过预定的时间(如5S)后才能反转,反转停止后,必须过预定的时间(如5S)后才能正转13. 用三个时间继电器控制正反转并要有间隙14. 三相异步电动机转子串联电阻启动15. 三相异步电动机启动控制线路图(带故障指示灯)16. 双控及多地控制(照明)17. 镝灯接线图18. 使电机有点动还有正常运行19. 用3个继电器控制电动机断相保护20. 用四个时间继电器控制正反转并要有间隙21. 三相电动机在220V电压下正反转能耗制动22. 三个地方控制一盏灯23. 星三角降压的电路用4个交流接触器和一个时间继电器要做成可以正反转的电路并且可以自动和手动的24. 延边三角形降压启动的原理图25. 点动与长动的正反转控制电路26. 用按钮开关(常开)启动电动机,用行程开关(常闭)停止电动机实物接线图27用按钮开关(常开)启动电动机,用行程开关(常开)停止电动机实物接线图28.四个地方控制一盏灯29. 单相电能表加装互感器30. 五台电机循环运行工作过程:第一台启动后4分钟停止,第二台要在第一台运行到3分50秒时启动,第二台也运行4分钟停止,,,,,,,第五台启动运行4分钟后停止到第一台在第五台运行到3分50秒时启动以此循环运行.31. 用一个3a的按钮通过继电器控制一个12v15a的电机32. 全自动Y—△减压启动能耗制动33. 二台电机按时间顺序起动由时间控制反序停止34. 二台电机顺序起动反序停止35. 控制一部电机,延时停止36. 用万用表测电动机三相绕组头尾可以用万用表先区分6个线头,把相通的两个线头分为一相,6个线头就可以分为三相了,然后再判断绕组的头尾,具体方法:把万用表的直流毫安档打到最小一档,并将表笔接到三相绕组的某一组两端,而电池正负极接到另一相的两个线头上。

PLC控制多台电动机分时启动的电路设计

PLC控制多台电动机分时启动的电路设计

交流平台DISCUSSION摘 要:关键词:PLC控制 多台电动机 分时启动PLC控制多台电动机分时启动的电路设计一、传统的继电器分时启动电路控制多台电动机存在的问题一般交流笼型异步电动机多采用直接启动(也称全压启动)方式,这种启动方式所需电器设备少,控制线路简单,但是当多台中小型电动机同时启动时,会因为电动机总容量较大而导致电源变压器输出电压大幅度下降,这不仅使电动机本身的启动转矩减小,而且会影响同一线路上其他负载的正常工作。

一般中小型笼型异步电动机的启动电流I st 是它额定电流I N 的4~7倍。

例:Y 112M-2型电动机额定电流I N =8.2A ,I st /I N =7,所以I st =57.4A 。

实际工程中,有很多情况下是多台小型电动机同时启动的,当多台同时启动时,启动电流会在短时间内很大,能直接拉低变压器输出电压。

要解决同时启动时电流过大的问题,往往采用电动机分时启动的办法,但传统的继电器分时启动的辅助控制电路需要多个时间继电器,不仅电路复杂、接线麻烦,而且运行过程中容易出问题。

二、PLC控制多台电动机分时启动的控制电路针对前面所述问题,笔者在教学实践中设计了一种用PLC (采用三菱FXls-30MR )对多台电动机进行分时启动的控制电路,可用于小型电动机的群动控制。

下面以四台电动机为例,分析其工作原理。

1.主回路主回路如图1所示。

合上空气开关Q,接通电源。

2.I /0地址分配I /0地址分配,见下表。

表 I /0地址分配I /0地址分配图,如图2所示。

图23.多台电动控制PLC梯形图多台电动控制PLC 梯形图,如图3所示。

图34.梯形图对应的指令语句0000 LD X 10001 OR MO 0002 OR X 20003 ANI X 00004 ANI X 30005 OUT M 00006 LD MO 0007 OUT T 0 K 1000010 OUT Y 00011 LD TO 0012 OUT T 1 K 1000015 OUT Y 1交流平台D ISCUSSION159OCCUPATION2014 03摘 要:随着全球经济一体化,国际间的贸易愈加频繁,广告翻译的重要性愈加凸显。

两台电机用时间继电器控制顺序启动的设计

两台电机用时间继电器控制顺序启动的设计

电动机是工业生产中常见的设备,通过各种控制方式对电动机进行启停控制是非常重要的。

时间继电器是一种常用的控制器件,本文将介绍如何使用时间继电器控制两台电机的顺序启动设计。

一、问题分析在一些工业生产中,需要先启动一个电动机,待其达到一定转速后再启动另一个电动机,以保证生产线的正常运转。

这个过程需要一个精确的时间控制,时间继电器可以很好地满足这一需求。

二、设计思路1. 选择合适的时间继电器根据实际需求,选择合适的时间继电器,考虑其时间范围、精度等因素。

2. 连接电路将两台电机分别与时间继电器连接,根据顺序启动的需求设计好电路连接方式。

3. 设置时间参数根据电机启动的时间需求,设置时间继电器的参数,确保其可以精确控制两台电机的启动顺序。

4. 完善保护措施考虑到电机在启动过程中可能会出现异常情况,需要在电路中加入相应的保护措施,以确保设备和人员的安全。

三、具体步骤1. 选择时间继电器根据电机启动时间的需求,选择一个时间范围和精度均能满足要求的时间继电器。

常见的时间继电器有机械式和电子式两种,根据具体情况选择合适的类型。

2. 连接电路将两台电机与时间继电器连接,根据顺序启动的需求设计好电路连接方式。

一般来说,可以通过时间继电器的触点控制电机的启停。

3. 设置时间参数根据实际情况,设置时间继电器的参数,包括启动延迟时间、两台电机启动间隔时间等,确保其可以精确控制两台电机的启动顺序。

4. 完善保护措施在电路中加入过载保护器、断路器等装置,对电动机进行电气保护。

四、实例展示以某工业生产线的两台电机顺序启动为例,展示具体的电路连接方式和时间参数设置。

五、注意事项1. 注意时间参数的设置,确保其满足实际生产需求。

2. 电路连接时要保证接线正确,以防止因接线错误导致的设备损坏或人身伤害。

六、总结通过上述步骤,我们可以设计出一个使用时间继电器控制两台电机顺序启动的电路。

这样的设计可以满足工业生产中对电机启停控制的需求,提高生产效率,保障生产安全。

电气控制及PLC试题库和答案

电气控制及PLC试题库和答案

1. 选择接触器时应从其工作条件出发,控制交流负载应选用___交流接触器_______;控制直流负载则选用_______直流接触器___。

2. 当接触器线圈得电时,使接触器______常开触头______闭合、____常闭触头______断开。

3. 中间继电器的作用是将一个输入信号变成______多个____输出信号或将信号_____放大____。

4. 当电路正常工作时,熔断器熔体允许长期通过~倍的额定电流而不熔断。

当流过熔断器的电流_________过载_____时,熔体熔断切断电路。

5. 试举出两种不频繁地手动接通和分断电路的开关电器:_______刀开关_____、_______转换开关_____。

6. 试举出两种主令电器:________按钮______、_____行程开关_________。

7. PLC是通过一种周期扫描工作方式来完成控制的,每个周期包括____输入采样,用户程序执行,输出刷新__ ______、______________、______________三个阶段。

9. JO2-51-2型10kW异步电动机,电源频率为50Hz,转子额定转速n N=2930 r/min,则其额定转差率s N=_________。

10. 试举出交流异步电动机的三种调速方法:__调压调速,串级调速,变频调速(或矢量控制______________________、__________________________、____________________________。

11. 试举出FP1的两种特殊功能:_________________、_________________。

1~5. ×√√××6~10. ×√√×√二、判断题(正确划“√”,错误划“×”。

每小题1分,共10分)()1. 交流接触器通电后如果铁心吸合受阻,将导致圈烧毁。

9三相异步电动机顺序控制电路

9三相异步电动机顺序控制电路
(3) 每个接线端子上不应超过两根导线,控制导线应压上 针线鼻,原理图上的线号应与套上的号码管并保此一致。
(4) 接点压接工艺正确,不能有毛刺、反圈、裸铜过长和压 接松动。
三相异步电动机顺序控制电路
3. 布线要求与线路检查
2. 线路检查
(1)主电路的检查 ① 在断电状态下,选择万用表合理的欧姆档进行电阻 测量法检查。 ② 为消除负载、控制电路对测量结果影响,断开负载, 并断器FU2的熔体。 ③ 检查FU1及接线。 ④检查接触器KM1、KM2主触头及接线,如接触器带有 灭弧罩,需拆卸灭弧罩。 ⑤检查热继电器FR1、FR2的热元件及接线。 ⑥检查两台电动机及接线。
三相异步电动机顺序控制电路
三相异步电动机顺序控制电路
控制实例
三相异步电动机顺序控制电路
2 .电器选择与安装
1. 电器选择 1)按电气原理图及电动机容量的大小选择电器元件。 2)将所用电器的型号与规格、单位及数量并列表实训 记录明细 。
2. 电器安装
三相异步电动机顺序控制电路
(1)按电器元件布置图所示,布置并固 定电器元件。
启动:按下SB2, 先启M1,再按下 SB4,启动M2
停止:按下SB3, 先停M2,再按下 SB1,停M1
三相异步电动机顺序控制电路
1 控制电路
2. 按时间原则控制电动机的顺序启动
两台电动机 M1和M2,要 求电动机M1 启动后,经 一定时间后电 动机M2自行启 动,并要求电动 机M1和M2同时 停止。
三相异步电动机顺序控制电路
三相异步电动机顺序控制电路
三相异步电动机顺序控制电路
三相异步电动机顺序控制电路
三相异步电动机顺序控制电路
三相异步电动机顺序控制电路
三相异步电动机顺序控制电路

浅谈时间继电器在电动机控制电路中的应用

浅谈时间继电器在电动机控制电路中的应用
E u p n n f c r gT c n lg . 2 0 q i me t Ma t a t n e h oo y No5, 01 i
浅谈 时 间继 电器在 电动机控 制 电路 中的应用
李 刚峰 , 林 , 国章 张 王
( 河北 机电职业技术学 院, E邢Байду номын сангаас台 0 4 4 ) 河j 5 0 8
接触 器 K 和 K M1 M2得电 , 任何时候 不能使 K 2和 K 在 M M3同
时得电 。 22 电路 起 动 过 程 分 析 .
按 下起 动按 钮 S 2 K 线 圈通 电并 自锁 ,主触头 闭合 , B , M1
左边部分为主 回路 , 右边部分为控制回路 。
K 、 M3的动合触 头同时闭合时 , MI K 电动机的定子绕组接
成 Y形 ;
FV 、 2的动合触头 同时闭合时 , . 1KM J I 电动机 的定子绕组接
成 △形 ;
() c 瞬时动作 常开触头 , 当线圈通电时马上闭合 , 圈断 线
收稿 日期 :0 0-2 2 2 1- -7 0 作者简介 : 刚峰( 93 )河北 邢台人 , 李 1 8一 , 助讲 , 硕士学位 , 研究方 向: 数控技术 、 A /A 。 C DC M
12 8
《 装备制造技术)0 0 ) 1 年第 5 2 期

3 0 8 v


KM2
j 或 — 千
() a
() b
、 \ {
() c
断 电延时 的各种触点 图形符 号

或 —

() e
() d 时 间 继 电 器 线 圈
的; 也有使 用小型罩极 同步 电机带动 凸轮 的 , 将来会有更 多的

常用电路图及电器的文字符号和图形符号

常用电路图及电器的文字符号和图形符号

一、常用电路图- 1 -1.单按钮控制两台电动机顺序启动反序停止- 1 -3.用两个时间继电器控制电动机间歇正反转- 2 -4.三地控制三相电动机正反转- 3 -5.两地控制一台电动机- 4 -6.频敏变阻启动原理图- 4 -7.用一个时间继电器,和三个按钮,控制一个灯220和电机380,要求电机能自动运行60秒停止- 5 -8. 接近开关导通后电机停止接近开关断开后延时N秒电机启动- 5 -9.运用时间继电器使电磁铁动作2秒后复位,经过3分钟后动作2秒后复位,再经过5分钟后动作2秒复位- 6 -10. 利用电接点压力表自动控制水泵- 6 -11. 两台电动机既可分别启动和停止,也可以同时启动和停止. - 7 -12. 正转停止后,必须过预定的时间(如5S)后才能反转,反转停止后,必须过预定的时间(如5S)后才能正转- 7 -13. 用三个时间继电器控制正反转并要有间隙- 8 -14. 三相异步电动机转子串联电阻启动- 8 -15. 三相异步电动机启动控制线路图(带故障指示灯)- 9 -16. 双控及多地控制(照明) - 9 -18. 使电机有点动还有正常运行- 10 -19. 用3个继电器控制电动机断相保护- 10 -20. 用四个时间继电器控制正反转并要有间隙- 11 -21. 三相电动机在220V电压下正反转能耗制动- 11 -22. 三个地方控制一盏灯- 12 -23. 星三角降压的电路用4个交流接触器和一个时间继电器要做成可以正反转的电路并且可以自动和手动的- 12 -24. 延边三角形降压启动的原理图- 13 -25. 点动与长动的正反转控制电路- 13 -26. 用按钮开关(常开)启动电动机,用行程开关(常闭)停止电动机实物接线图- 14 -27用按钮开关(常开)启动电动机,用行程开关(常开)停止电动机实物接线图- 14 -28.四个地方控制一盏灯- 15 -29. 单相电能表加装互感器- 15 -31. 用一个3a的按钮通过继电器控制一个12v15a的电机- 16 -32. 全自动Y—- 16 -33. 二台电机按时间顺序起动由时间控制反序停止- 17 -34. 二台电机顺序起动反序停止- 18 -35. 控制一部电机,延时停止- 18 -36. 用万用表测电动机三相绕组头尾- 19 -37. 电动机可逆带限位控制电路实物接线图- 19 -38. 电动机可逆带限位控制电路原理图- 20 -39. - 20 -40. 缺相保护实物接线图- 21 -41. 缺相保护原理图- 21 -42. 频敏变阻器启动实物接线图- 22 -43. 自偶减压启动实物接线图- 23 -44. 时间继电器控制两台电动机先后启动- 23 -45. 星三角启动实物接线图- 24 -46. 三台电机顺序启动逆序停止电路- 24 -47. 用51单片机控制电磁继电器通断来控制减速电机的运转和停止- 25 -48. 多速电机接线- 25 -49. 正反转能耗制动- 26 -50. 电动机自锁线路实物连线图- 26 -51. 由12V电瓶获得两个的工作电压分别为9V和15V - 27 -52. 控制两台电机,第一台启动后第二台才能启动,第一台停止后第二台才能停止电路图- 27 -53. 直流电动机正反转- 28 -54. 延时断电220V - 28 -55. 家庭供电- 29 -56. 调光线路- 29 -57. 双电容单相异步电动机接线图- 30 -58. 双电容单相异步电动机正反转接线图- 30 -59. 笼型电动机定子串联电阻降压启动的控制线路图- 31 -60. 单按钮控制电动机启、停线路图- 31 -62. 先是1号电动机启动,然后2,然后3,停止运行先是3停止,再是1,2 - 32 -63. 单相双值电容异步电动机连接倒顺开关- 33 -64. 可逆自偶减压启动器- 33 -65. 温度控制- 34 -66. 简单的实现延时自闭电路- 34 -67. 单相双值电容异步电动机接倒顺开关- 35 -68. 三台电动机按时间顺序启动控制线路- 35 -70. 单相三速电机定子线圈接线图- 36 -71. 二台电机顺序起动- 36 -72. 12V稳压电源- 36 -73. 用一个时间继电器和一个计数器控制一个直流电动机- 37 -74. 电动机可逆运行控制接线示意图- 37 -75. 三台电动机按先后顺序启动- 38 -76. 油泵加正反转- 38 -77. 全自动可逆Y—- 40 -78. 电气接线摸拟图- 40 -79. M7120A 平面磨床电路原理图- 41 -80. 双联开关控制两间房间电路图- 41 -81. 三相双层36槽二极绕组布线接线图图纸- 42 -82. 用一个40瓦电感镇流器带二支20瓦光管工- 42 -83. 单相电机正反转时间控制(不分主付绕组)- 43 -84. 单相电机正反转时间控制(分主付绕组)- 43 -85. 电动机接线盒- 44 -86. 双联开关控制多个灯泡并联电路图- 44 -87. 时间继电器和脚踏开关- 45 -88. 电动机要在两个不同的地方控制其正反转- 45 -89. 时间继电器和脚踏开关- 46 -90. 倒顺开关控制三相电动机- 46 -91. 蓄电池供电- 46 -92. 大功率整流- 47 -93. 自动控制电磁阀- 47 -94. 5V稳压电路- 47 -95. 避雷器接线- 48 -96. 电风扇遥控接线图- 48 -97. 三极管控制继电器- 48 -98. 配电箱- 49 -99. 利用两个时间继电器实现电动机可逆启动- 49 -100. 利用时间继电器可逆循环- 50 -101. 间歇运动- 50 -102. 简单的缺相保护- 51 -103. 水位控制- 51 -104. 自动升降黑板- 52 -105. 工件加工采用半自动方式第二页- 52 -106. 工件加工采用半自动方式第一页- 53 -107. 两台电动机顺序启动,反序制动- 53 -108. 220V电机装倒顺开关能控制正反转- 53 -109. 单相电动机正反转控制(分主、付绕组)通用- 54 -110. 单相电动机正反转控制(不分主、付绕组)- 54 -111. 7805 - 54 -112. Y—- 55 -113.反接制动- 55 -114. 用两个继电器三个开关控制三相电机正反转线路图- 55 -115. 双电源切换- 56 -116. 互感器跟电流表怎么接- 57 -117. 两台电动机顺序制动电气原理图- 57 -118. 家庭电路- 58 -119. 耳机线的结构图(横切面和解剖图)- 58 -120. 电瓶车电瓶抽取12V电源- 59 -121. 可以让12V继电器接通电源吸合,断开电源后还能保持3-5秒后断开- 59 -122. 电动机可逆启动控制- 60 -123. 频敏变阻器启动控制- 60 -124. 5V稳压电路- 61 -125. 桥式整流电- 61 -126. 制作小变压器- 61 -137. 全自动Y—- 62 -138. 电磁阀控制水泵- 63 -139. 接触器自锁接线图- 63 -140. 正反转(联锁、互锁)- 63 -141. 电动机自耦降压启动(自动控制电路) - 64 -142. 三相双路电源自供装置线路图- 64 -143. 12V的电瓶做输入电源降压到5V - 65 -144. 四台电动机顺序启动,反序停止- 65 -145. 三相电动机改为两相电动机接线图- 65 -145. 简易交流电源相序指示器- 66 -146. 三相四线有功电度表经流互感器接入详图- 66 -147. 电动机正反转带动工作台- 67 -148. QJU3 自耦减压... - 67 -149. 可以让4个和更多的灯轮流亮- 68 -150. 并联补偿电容器容量的计算、无功补偿节电量的计算- 68 -151. N个地方任意控制一盏灯- 69 -153. 水位开关、压力开关在线路上符号- 69 -二、电器的文字符号和图形符号-71-一、常用电路图1.单按钮控制两台电动机顺序启动反序停止2.三相异步鼠笼电动机电容制动控制电路图3.用两个时间继电器控制电动机间歇正反转4.三地控制三相电动机正反转5.两地控制一台电动机6.频敏变阻启动原理图7.用一个时间继电器,和三个按钮,控制一个灯220和电机380,要求电机能自动运行60秒停止8. 接近开关导通后电机停止接近开关断开后延时N秒电机启动9.运用时间继电器使电磁铁动作2秒后复位,经过3分钟后动作2秒后复位,再经过5分钟后动作2秒复位10. 利用电接点压力表自动控制水泵11. 两台电动机既可分别启动和停止,也可以同时启动和停止.12. 正转停止后,必须过预定的时间(如5S)后才能反转,反转停止后,必须过预定的时间(如5S)后才能正转13. 用三个时间继电器控制正反转并要有间隙14. 三相异步电动机转子串联电阻启动15. 三相异步电动机启动控制线路图(带故障指示灯)16. 双控及多地控制(照明)17. 镝灯接线图18. 使电机有点动还有正常运行19. 用3个继电器控制电动机断相保护20. 用四个时间继电器控制正反转并要有间隙21. 三相电动机在220V电压下正反转能耗制动22. 三个地方控制一盏灯23. 星三角降压的电路用4个交流接触器和一个时间继电器要做成可以正反转的电路并且可以自动和手动的24. 延边三角形降压启动的原理图25. 点动与长动的正反转控制电路26. 用按钮开关(常开)启动电动机,用行程开关(常闭)停止电动机实物接线图27用按钮开关(常开)启动电动机,用行程开关(常开)停止电动机实物接线图28.四个地方控制一盏灯29. 单相电能表加装互感器30. 五台电机循环运行工作过程:第一台启动后4分钟停止,第二台要在第一台运行到3分50秒时启动,第二台也运行4分钟停止,,,,,,,第五台启动运行4分钟后停止到第一台在第五台运行到3分50秒时启动以此循环运行.31. 用一个3a的按钮通过继电器控制一个12v15a的电机32. 全自动Y—△减压启动能耗制动33. 二台电机按时间顺序起动由时间控制反序停止34. 二台电机顺序起动反序停止35. 控制一部电机,延时停止36. 用万用表测电动机三相绕组头尾可以用万用表先区分6个线头,把相通的两个线头分为一相,6个线头就可以分为三相了,然后再判断绕组的头尾,具体方法:把万用表的直流毫安档打到最小一档,并将表笔接到三相绕组的某一组两端,而电池正负极接到另一相的两个线头上。

电气控制线路分析

电气控制线路分析

用三个开关控制一盏灯在日常生活中,经常需要用两个或多个开关来控制一盏灯,如楼梯上有一盏灯,要求上、下楼梯口处各安一个开关,使上下楼都能开灯或关灯。

这就需要一灯多控。

如图所示是三个开关控制一盏灯线路。

开关xI和K3用单刀双掷开关,而K2用双刀双掷开关。

KI、K2、K3三个开关中的任何一个都可以独立地控制电路通断。

日光灯一般接法日光灯大量应用于家庭以及公共场所等地方的照明,具有发光效率高、寿命长等优点,图为日光灯的一般连接线图。

日光灯的工作原理是:当开关闭合,电源接通后,灯管尚未放电,电源电压通过灯丝全部加在起辉器内两个双金属的触片上,使氖管中产生辉光放电发热,两触片接通,于是电流通过镇流器和灯管两端的灯丝.使灯丝加热并发射电子。

此时由于氖管被双金屑触片短路停止辉光放电,双金属触片也因温度降低而分开,在此瞬间,镇流器产生相当高的自感电动势,它和电源电压串联后加在灯管两端引起辉光放电,使日光灯点亮。

直接点燃日光灯从日光灯镇流器两个线圈中间引出一个抽头,再按图所示电路接好后,接通电源,日光灯就会点燃。

这种电路可省掉一个起辉器,灯管不会出现闪烁现象,能使日光灯管达到最长的使用寿命,不存在烧毁问题。

即使是灯丝已烧断的灯管,只要不漏气,仍能正常使用。

用倒顺开关控制电动机常用的倒顺开关有HZ3-132型和QXl—13M/4.5型。

控制线路如图所示。

倒顺开关有六个接线柱:L1、L2和L3分别接三相电源,D1、D2、D3分别接电动机。

倒顺开关的手柄有三个位置:当手柄处于停止位置时,开关的两组动触片都不与静触片接触,所以电路不通,电动机不转。

当手柄拔到正转位置时,a、b、c、F触点闭合,电机接通电源正向运转;当电动机需向反方向运转时,可把倒顺开关手柄拨到反转位置上,这是a、b、D、E触片接通,电动机换相反转。

在使用过程中电动机处于正转状态时欲使它反转.必须先把手柄拨至停转位置,使它停转,然后再把手柄拔至反转位置,使它反转。

时间继电器

时间继电器

一.时间继电器当吸引线圈通电或断电后其触点经过一定延时再动作的继电器。

1.定义与用途:凡是在感测元件获得信号后,执行元件要延迟一段时间才动作的继电器叫做时间继电器。

这里指的延时区别于一般电磁式继电器从线圈得电到触点闭合所需的固有动作时间。

2.时间继电器的分类:电磁式、空气阻尼式、电动式、电子式(1).直流电磁式时间继电器——用于直流电气控制电路中,只能直流断电延时动作。

优点:结构简单、运行可靠、寿命长;缺点:延时时间短。

(2).空气阻尼式时间继电器——利用空气阻尼作用获得延时。

分类:断电延时、通电延时、带瞬动触点延时三种。

从动作原理来看,时间继电器可以分为直流电磁式、空气阻尼式(又称气囊式)、晶体管式、数字(数显)式等。

直流电磁式时间继电器的结构简单,价格便宜,但延时较短(0.3~1.6s),只能用于断电延时,且体积较大。

空气阻尼式时间继电器结构简单,延时范围较大(0.4~180s),更换一只线圈便可用于直流电路。

目前应用较广泛的是数字式、晶体管式时间继电器。

①.通电延时型。

通电延时型时问继电器在其感测部分接受信号后,开始延时,一旦延时完毕,才立即通过执行部分输出信号以操纵控制回路。

当输入信号消失时,继电器就立即恢复到动作前的状态。

②.断电延时型。

与通电延时型相反,断电延时型时间继电器在其感测部分接受输入信号以后,执行部分立即动作,但当输入信号消失后,继电器必须经过一定的延时,才能恢复到原来(即动作前)的状态,并且有信号输出。

③.重复延时型。

重复延时型是指接通电源以后,时间继电器以一定的周期周而复始地连续工作。

通电延时型时间继电器使用时应注意复位时间。

所谓复位时问,通常是指从切断控制电源到延时机构完全恢复到动作前的状态所需要的时间。

如果延时机构未完全恢复到原状就开始下一次的动作,则会使延时误差增大。

例如,半导体延时继电器中的电容器放电过程并未结束,又开始了下一次通电延时,则电容器的充电过程就会缩短,使得实际延时时间比整定值小。

电气控制与PLC课后习题答案

电气控制与PLC课后习题答案

模块一基本电气控制电路任务一思考与练习1.填空题(1)低压电器是指工作于交流1200伏以下或直流1500伏以下电路中的电器。

(2)接触器是一种低压自动切换的电磁式电器,具有控制和保护作用。

用于频繁地接通或断开交直流主回路和大容量控制电路。

(3)接触器的结构主要由电磁机构、触头系统和灭弧装置等组成。

(4)接触器的触点分主触点与辅助触点,其中前者用于通断较大电流的主电路,后者用于通断小电流的控制电路。

(5)线圈未通电时触点处于断开状态的触点称为动合触点,而处于闭合状态的触点称为动断触点。

(6)热继电器是利用电流热效应来切断电路的一种保护电器,它用作电动机的过载保护,不宜作为短路保护。

热继电器热元件的整定电流一般情况下取1.1~1.15倍电动机额定电流。

(7)熔断器用于各种电气电路中作短路保护。

(8)按钮帽做成不同颜色用以区别各按钮作用,一般用红色表示停止按钮,绿色表示启动按钮。

(9)接触器选用时,其主触点的额定工作电压应等于或大于负载电路的电压,主触点的额定工作电流应等于或大于负载电路的电流。

2.选择题(1)图示1-17电路中,( b )图能实现点动和自锁工作。

图1-17 题(1)图(2)图示1-18电路中,(b)图按正常操作时出现点动工作。

(a)(b)(c)图1-18 题(2)图3.熔断器与热继电器用于保护交流三相异步电动机时,能不能互相取代?为什么?答案:不能,熔断器用于短路保护而热继电器用于过载保护,熔断器保护时,断开电路的速度较快,而热继电器保护电路时需要一段时间的延迟。

短路保护需要快速性,因此不能互换。

4.电路中QS、FU、KM、FR和SB分别是什么电器元件的文字符号?答案:QS:刀开关FU:熔断器KM:接触器FR:热继电器SB:按钮5.交流接触器的主触点、辅助触点和线圈各接在什么电路中,应如何连接?答案:主触点接在主电路中,辅助触点接在控制电路中,线圈接在控制电路中。

串联6.电动机的起动电流很大,起动时热继电器应不应该动作?为什么答案:不应该,热继电器动作是在工作电流长时间超过额定值的时候才动作,而电动机启动瞬间产生较大电流时,热继电器不应该动作。

机电传动复习题-西南科技大学

机电传动复习题-西南科技大学

思考题:1、解释调速范围D的含义。

2、直流调速系统的静态技术指标主要有哪些?3、直流调速系统的动态技术指标主要有哪些?4、晶闸管-电动机直流调速系统在结构上的不同主要由哪三种调速系统?5、直流调速系统的目的是什么?6、直流调速系统按静态误差的不同可以分为哪2种?7、直流调速采用ACR的含义是?直流调速采用ASR的含义是?8、解释静差度S的含义。

9、PID控制器各环节的作用是什么?10、分别写出转差率与静差度的表达式,各是针对哪种电机来说的?说明其含义。

11、转速、电流双闭环调速系统中,转速调节器的作用?12、试画出桥式可逆PWM变换器的主电路图。

13、双极式控制的桥式可逆PWM变换器的优点?14、转速、电流双闭环调速系统中,电流调节器的作用?15、为什么PI调节器构成的调速系统称为无静差调速系统,有何特点?16、为什么改变异步电动机定子供电频率,可以调节异步电动机的转速?17、请画出电压型交—直—交变频器的示意图。

18、请画出电流型交—直—交变频器的示意图。

19、简答变频器的V/f控制原理。

20、变频器的主电路由哪几部分组成?各部分都有什么作用?21、什么是变频技术?什么是变频器?22、变频器由几部分组成?23、变频器的主电路由整流、滤波和逆变三大部分组成,试述各部分的工作过程。

24、简单叙述变频器的分类有哪些?25、请画出交—交变频器的示意图,并说出它的特点。

分析题:1、试分析下图的电路能否实现电机的可逆运行反接制动?为什么?2、下图为长动与点动控制线路,请改为点动控制,画出正确的图。

3、下图是三相异步电动机Y-△降压启动电路。

完成以下问题:1)说出按下SB2,电动机工作状态。

2)分析电动机一直处于Y 型工作的故障原因?3)实验中,电动机Y 型起动正常。

当KT 延时到,则所有电器(KM1、KM2、KT、KM3)全部失电。

试分析实验电路可能哪里接错?4、下图中接触器KM1、KM2分别用于一台电动机的正反转控制,在按下SB1正转的同时,如果再按下SB2会发生啥结果?如何改正?画出改正后正确的图。

2023年中级维修电工单元题库电气控制

2023年中级维修电工单元题库电气控制

六、电气控制1.直流电动机结构复杂、价格贵、制造麻烦、(C ),但是启动性能好、调速范围大。

A、换向器大B、换向器小C、维护困难D、维护容易2. 直流电动机结构复杂、价格贵、制造麻烦、维护困难,但是( B)、调速范围大。

A、启动性能差B、启动性能好C、启动电流小D、启动转矩小3.直流电动机结构复杂、价格贵、制造麻烦、维护困难,但是启动性能好、( A)。

A、调速范围大B、调速范围小C、调速力矩大D、调速力矩小4.直流电动机的定子由机座、(A )、换向极、电刷装置、端盖等组成。

A、主磁极B、转子C、电枢D、换向器5.直流电动机的定子由(机座)、(主磁极)、(换向极)、(B)、(端盖)等组成。

A、转轴B、电刷装置C、电枢D、换向器6. 直流电动机的转子由(电枢铁心)、(电枢绕组)、( D)、(转轴)等组成。

A、接线盒B、换向极C、主磁极D、换向器7.并励直流电动机的(励磁绕组)与(A)并联。

A、电枢绕组B、换向绕组C、补偿绕组D、稳定绕组8.直流电动机按照励磁方式可分他励、并励、串励和(D )四类。

A、接励B、混励C、自励D、复励9.直流电动机常用的启动方法有:电枢串电阻启动、(B )等。

A、弱磁启动B、降压启动C、Y-△启动D、变频启动10.直流电动机常用的启动方法有: (C )、降压启动等。

A、弱磁启动B、Y-△启动C、电枢串电阻启动D、变频启动11.直流电动机启动时,随着转速的上升,要(D)电枢回路的电阻。

A、先增大后减小B、保持不变C、逐渐增大D、逐渐减小12.直流电动机减少电枢电压调速时,转速只能从额定转速( B)。

A、升高一倍B、往下降C、往上升D、开始反转13.直流电动机减少电枢电压调速时,属于(A )调速方式。

A、恒转矩B、恒功率C、通风机D、泵类14. 直流电动机的各种制动方法中,能向电源反送电能的方法是( D)。

A、反接制动B、抱闸制动C、能耗制动D、回馈制动15.直流电动机只将励磁绕组两头反接时,电动机的(C)A、转速下降B、转速上升C、转向反转D、转向不变16. 直流串励电动机需要反转时,一般将(A)两头反接。

电气控制与PLC技术基础

电气控制与PLC技术基础

电气控制与PLC技术基础1 . 接触器断电后,衔铁不能释放,其原因是() [单选题] *A.电源电压偏低B.主触头熔焊(正确答案)C.弹簧压力过大D.短路环断裂答案解析:无2 . 常用熔断器的选用方法是() [单选题] *A.按网络额定电压和额定电流选用B.按网络额定电压和短路电流选用(正确答案)C.按网络频率选用D.按网络功率因数选用答案解析:无3 . 交流接触器铭牌上的额定电流是指() [单选题] *A.主触头的额定电流(正确答案)B.主触头控制受电设备的工作电流C.辅助触头的额定电流D.负载短路时通过主触头的电流答案解析:无4 . 如图所示电路中,接通电源后,接触器将()[单选题] *A.吸合B.不吸合C.不停地吸合与释放(正确答案)D.动作状态不确定答案解析:无5 . 交流接触器的辅助触头只能接在() [单选题] *A.主电路B.控制电路(正确答案)C.主电路或控制电路D.无法判定答案解析:无6 . PLC各生产厂家都把()作为第一用户编程语言。

() [单选题] *A.梯形图(正确答案)B.指令表C.逻辑功能图D.语言答案解析:无7 . 如图所示自动往返工作台控制电路图中的SQ1、SQ2的作用是()。

[单选题] *A.正反转联锁B.正反转自动循环作用(正确答案)C.保护作用D.终端保护作用答案解析:无8 . 在电气原理图中用符号KM表示的元件是() [单选题] *A.熔断器B.接触器(正确答案)C.中间继电器D.时间继电器答案解析:无9 . 自动空气开关的分励脱扣器不能使自动空气开关分断的原因与“()”无关。

()[单选题] *A.线圈开路B.电源电压过高(正确答案)C.电源电压过低D.脱扣接触面太大答案解析:无10 . 下列关于继电器的叙述中,不属于中间继电器的是() [单选题] *A.电磁式继电器B.增加触点数量C.增加触点容量D.建立较长时间,较精确的延时(正确答案)答案解析:无11 . 当要求几个条件同时具备时,接触器线圈才能通电动作,可用() [单选题] *A.几个常开触点与线圈并联B.几个常开触点与线圈串联(正确答案)C.几个常开触点并联再与线圈串联D.几个常开触点串联再与线圈并联答案解析:无12 . 如图所示电路是()[单选题] *A.点动控制B.点动双重联锁正反转控制C.双重联锁正反转控制(正确答案)D.正反转自锁控制答案解析:无13 . 如图所示控制电路,正常操作后会出现短路现象的是() [单选题] *A.B.C.(正确答案)D.答案解析:无14 . 下列关于继电器的叙述中,属于速度继电器的是() [单选题] *A.继电器只有一个线圈,继电器动作与否,决定于通过线圈的电流B.继电器有一个永久磁铁的转子和一个可以转动的定子绕组,继电器动作与否,决定于转子的转动速度(正确答案)C.继电器有一个线圈,继电器的动作与否,决定于加在线圈上的电压D.继电器有一个电磁系统和一个延时机构,组成一个计时器答案解析:无15 . JS7—1A表示时间继电器,属于() [单选题] *A.电磁式时间继电器B.电动式时间继电器C.空气阻尼式时间继电器(正确答案)D.晶体管式时间继电器答案解析:无16 . 电动机的图形符号是() [单选题] *A.KMB.DC.M(正确答案)D.FU答案解析:无17 . 如图所示控制电路是()[单选题] *A.不能点动控制B.只能点动控制C.只能连续控制D.能点动也能连续控制(正确答案)答案解析:无18 . 如图所示为两台电动机的顺序控制电路,它们在工作上的顺序是()[单选题] *A.M1、M2各自单独启动, M1停止后, M2才能停止B.M1启动后, M2才能启动; M1、M2各自单独停止C.M1启动后, M2才能启动;两台电机同时停止(正确答案)D.M1、M2在启动和停止时互不影响答案解析:无19 . 电压继电器的电气符号为() [单选题] *A.KGB.KSC.KV(正确答案)D.KT答案解析:无20 . 对于三相鼠笼式异步电动机的多地控制,为达到控制要求,须将多个停止按钮串联,多个启动按钮() [单选题] *A.串联B.并联(正确答案)C.自锁D.混联答案解析:无21 . 三相异步电动机实现正反转的方法是() [单选题] *A.对调三相电源相序中任意两相,另一相不变(正确答案)B.三相电源相序均调整C.三相异步电动机星型连接D.三相异步电动机三角形连接答案解析:无22 . 热继电器中的双金属片的弯曲是由于"( )"引起。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

电工安全知识复习题一、选择(每题2分共60分)1、电工基本安全知识包括(A )安全知识、设备运行与维护安全知识、电工消防知识和触电救护知识等。

A 用电B 发电C 变电D 输电2、电工必须通过正式的技能鉴定站考试合格并持有( C )操作证。

A 车工B 钳工C 电工3、所有电气设备的金属外壳,都应有可靠的保护(C )措施。

A 短路B 漏电C 接地4井下电工两只眼视力均应在(B )以上。

A 0.5B 0.8C 15、电工从事电气作业时,必须有( B )人以上工作。

A 1B 2C 36、凡有可能被雷击的电气设备,都要安装(A )装置。

A 防雷B 防火C 防水7、发现有人触电应立即(B ),再抢救。

A 逃离现场B 切断电源C 拉开触电者。

8、更换保险丝时,应选择合适的(A ),不得用其他代替。

A 熔丝B 铜线C 铝线9、送电试运行的设备,发现问题时,应先(A ),经检验无电后再进行处理。

A 停电B 放电C 验电10、禁止( B )移动或检修电气设备。

A 断电B 带电11、切断电源开关进行操作时,必须挂(A )。

A 停电牌B 有电牌C 防水牌12、送电顺序为(A )。

A 先合隔离开关,后合负荷开关B 先合负荷开关,后合隔离开关C 以上两种都行13、停电顺序为(B )。

A 先停隔离开关,后停负荷开关B 先停负荷开关,后停隔离开关C 以上两种都行14、不掌握(C )知识和技术的人员,不可安装和拆卸电气设备及线路。

A 电气消防B 触电急救C 电气15、不可用( A )绑扎电源线。

A 金属丝B 尼龙丝C 玻璃丝16、当电气设备或电气线路发生火警时,要尽快(A ),防止火情蔓延和灭火时发生的触电事故。

A 切断电源B 逃离现场C 用水灭火17、当发生电气设备火警时,不可用(C )或泡沫灭火机灭火。

A 黄砂B 二氧化碳C 水18、灭火人员不可以使身体及手持的灭火器材碰到(B )导线或电气设备。

A 无电B 有电19、电气火灾产生的原因为(E )。

A 短路,过负荷B 接触电阻过大C 电气设备产生的火花D 熔断器选用不当E 以上都是20、关闭电源的操作,应从(A )开始。

A 低压B 高压C 以上两种都行21、在无法断电时,带电灭火必须选择适当的灭火剂,也可用(C )扑救。

A 水或泡沫机B 油C 干燥的黄砂或岩尘22、发现有人触电而无法及时在开关或插头上切断电源时,应采用(D )方法使其脱离电源。

A 带上绝缘手套拉开触电者B 用干燥的木棒,绝缘物等挑开导线C 或用有绝缘手柄的钢丝钳剪断电线D 以上方法都行23、对有心跳而呼吸停止的触电者,应采用(A )进行抢救。

A 口对口人工呼吸法B 胸外心脏挤压法C 以上两种方法同时用24、对有呼吸而心跳停止的触电者,应采用(B )进行抢救。

A 口对口人工呼吸法B 胸外心脏挤压法C 以上两种方法同时用25、对呼吸心跳停止的触电者,应采用(C )进行抢救。

A 口对口人工呼吸法B 胸外心脏挤压法C 以上两种方法同时用26、口对口人工呼吸法,每次吹气呼气的时间为(A )S 为宜。

A 5B 6C 8D 1027、凡呼吸停止,且口鼻均受伤的触电者应采用(C )。

A 口对口人工呼吸法B 胸外心脏挤压法C 牵手人工呼吸法D 都可以28、在一个(B )上不可接过多或功率过大的用电器。

A 线路B 插座C 开关29、在室外进行电气操作时,一定要避开(D )天气。

A 下雪B 雷雨C 下雾D 以上都是30、万一高压电线断落在你身边,千万不可奔跑,以防(A )触电。

A 跨步电压B 高压C 感应电压二、判断(每题2分,共40分)1、电工必须接受安全教育,在掌握电工作业的安全知识和工作范围内安全操作规程后,才能从事参加电工的实际操作。

(√)2、身体健康的人才能从事电工工作。

(√)3、电工不必掌握触电救护知识。

(×)4、在进行电气设备安装和维修操作时,必须严格遵守各种安全操作规程和规定,不得玩忽职守。

(√)5、进行电气操作时,一定要一人操作,一人监护。

(√)6、操作电气设备时,要穿好工作服并扎紧袖口。

(√)7、拉合高低压熔断器,必须使用绝缘工具。

(√)8、电工可以带电操作。

(×)9、电工可以不经联系盲目送电或者约定时间送电。

(×)10、禁止带负荷拉或合隔离开关。

(√)11、操作隔离开关时,应果断迅速。

(√)12、停电工作时,一定要在开关上悬挂“有人工作,禁止送电”的警告牌。

(√)13、在邻近带电部分操作时,要保证有可靠的安全距离。

(√)14、操作前应仔细检查操作工具的绝缘性能是否良好。

(√)15、送电时,必须联系好,由专人联系,专人送电。

(√)16、送电合闸顺序为:先合负荷开关,再合隔离开关。

(×)17、停电拉闸的顺序为:先拉负荷开关,后拉隔离开关。

(√)18、不可用湿手接触带电的电器,但可用湿布揩擦电器。

(×)19、拉与合闸开关时,不得面对打开,以免发生人身事故。

(√)20、可以用铜丝、铝丝、铁丝代替保险丝。

(×)单股铜芯导线的连接一、题目名称:单股铜芯导线的连接二、时间:45分钟三、工具:钢丝钳、尖嘴钳、电工刀、剥线钳、螺丝刀四、材料:单股绝缘导线五、考核配分及评分标准:注:每项扣分不得超过本项配分7股铜芯导线的连接一、题目名称:7股铜芯导线的连接二、时间:60分钟三、工具:钢丝钳、尖嘴钳、电工刀、剥线钳、螺丝刀四、材料:7股绝缘导线注:每项扣分不得超过本项配分万用表的使用技能考核试卷一、题目:万用表的使用二、考核内容:1、测直流电压。

2、测电阻的阻值。

3、判断二极管的好坏及极性。

三、考核时间:10分钟兆欧表的使用技能考核试卷一、题目:兆欧表的使用二、考核内容:1、校表,做开路和短路实验,检验表的好坏。

2、测量被测物时要先断电,并清理线头。

3、对被测物充分放电。

4、测电力电缆的相与相、相与地的绝缘电阻值。

5、根据测量结果判断电缆绝缘情况。

三、考核时间:10分钟四、评分标准:电动机正转控制线路安装技能考核试卷一、题目名称:电动机正转控制线路的安装二、考核时间:90分钟三、考核内容:1、在安装板上合理布置电器元件。

元件安装牢固,排列整齐。

2、根据原理图在安装板上进行板前明线安装。

导线压接应紧固、规范,走线合理,不能交叉或架空。

3、检查线路,通电试运转。

4、电气原理图如上图所示。

Array四、注意事项:1.电动机必须安放平稳,以防止转动时产生滚动而引起事故,并将其金属外壳可靠接地。

2.电动机只能进行单向运转。

3.在启动电动机时,必须在按下启动按钮的同时,还应按住停止按钮,以保证出现故障时可立即按下停止按钮,防止扩大故障。

4.要做到安全文明操作,严禁违章操作。

五、考核配分及评分标准:一.时间继电器当吸引线圈通电或断电后其触点经过一定延时再动作的继电器。

1.定义与用途:凡是在感测元件获得信号后,执行元件要延迟一段时间才动作的继电器叫做时间继电器。

这里指的延时区别于一般电磁式继电器从线圈得电到触点闭合所需的固有动作时间。

2.时间继电器的分类:电磁式、空气阻尼式、电动式、电子式(1).直流电磁式时间继电器——用于直流电气控制电路中,只能直流断电延时动作。

优点:结构简单、运行可靠、寿命长;缺点:延时时间短。

(2).空气阻尼式时间继电器——利用空气阻尼作用获得延时。

分类:断电延时、通电延时、带瞬动触点延时三种。

从动作原理来看,时间继电器可以分为直流电磁式、空气阻尼式(又称气囊式)、晶体管式、数字(数显)式等。

直流电磁式时间继电器的结构简单,价格便宜,但延时较短(0.3~1.6s),只能用于断电延时,且体积较大。

空气阻尼式时间继电器结构简单,延时范围较大(0.4~180s),更换一只线圈便可用于直流电路。

目前应用较广泛的是数字式、晶体管式时间继电器。

①.通电延时型。

通电延时型时问继电器在其感测部分接受信号后,开始延时,一旦延时完毕,才立即通过执行部分输出信号以操纵控制回路。

当输入信号消失时,继电器就立即恢复到动作前的状态。

②.断电延时型。

与通电延时型相反,断电延时型时间继电器在其感测部分接受输入信号以后,执行部分立即动作,但当输入信号消失后,继电器必须经过一定的延时,才能恢复到原来(即动作前)的状态,并且有信号输出。

③.重复延时型。

重复延时型是指接通电源以后,时间继电器以一定的周期周而复始地连续工作。

通电延时型时间继电器使用时应注意复位时间。

所谓复位时问,通常是指从切断控制电源到延时机构完全恢复到动作前的状态所需要的时间。

如果延时机构未完全恢复到原状就开始下一次的动作,则会使延时误差增大。

例如,半导体延时继电器中的电容器放电过程并未结束,又开始了下一次通电延时,则电容器的充电过程就会缩短,使得实际延时时间比整定值小。

而对于断电延时型时问继电器,应当注意它的最小通电时间,例如,对于电磁式时间继电器,其最小通电时问决定于铁芯中磁通上升的速度,它不能小于ls;对于晶体管式时间继电器。

最小通电时间则取决于电容器充电时间,它一般不宜小于0.5~1 S。

若通电时间太短,延时误差就会增大,有时甚至无法得到延时。

(3).电子式时间继电器——分R-C式晶体管和数字式时间继电器。

优点:延时范围宽、精度高、体积小、工作可靠。

晶体管式时间继电器以RC电路电容充电时电容器上的电压逐步上升的原理为基础。

电路有单结晶体管电路和场效应管电路两种。

3.时间继电器的图形符号与文字符号时间继电器的电气图形符号如下图所示,其文字符号为KT。

4.空气阻尼式时间继电器(1).组成认识:电磁系统、延时机构、工作触点下面以JS7-A系列时间继电器为例,介绍空气阻尼式时间继电器的结构与工作原理。

JS7-A系列时间继电器是利用空气阻尼原理来获得延时动作的,由电磁系统、工作触点、气室及传动机构等部分组成。

该继电器有通电延时和断电延时两种类型,当衔铁位于铁芯和延时机构之间时为通电延时型,如下图(a)所示;当通电延时型电磁机构翻转180。

安装时,即使铁芯位于衔铁和延时机构之间时为断电延时,如下图(b)所示。

以通电延时型为例介绍其工作原理。

图4-8为外观图。

JS7-A系列时间继电器工作原理图1-线圈;2-铁芯;3-衔铁;4-反力弹簧;5-推板;6-活NSJ:;7-杠杆;8-塔形弹簧;9-弱弹簧;10-膜;11-空气室壁;l2-活塞;l3-调节螺杆;l4-进气孔;15,16-微动开关(2).动作原理分析:空气阻尼式时间继电器(通电延时型)当线圈1通电后,衔铁3吸合,微动开关16受压其触点动作无延时,活塞杆6在塔形弹簧8的作用下,带动活塞12及橡皮膜10向上移动,但由于橡皮膜下方气室的空气稀薄,形成负压,因此活塞杆6只能缓慢地向上移动,其移动的速度视进气孔的大小而定,可通过调节螺杆13进行调整。

相关文档
最新文档
