燃气标志桩厂家,天然气标志桩安装方法
第一采油厂标志桩安装标准
＞120cm
T接点警示桩m
地面平台高10-20cm T接点地面流程
平台高度：10-20cm 平台轮廓：流程整 体投影外沿50cm
30cm
道 路
15cm
警 示 桩 侧 视 图
根据地面高 度调整埋深 与阀组高 度相等
着色标准：红白相间10cm 安装标准：距离阀组或T接点平 台外沿30cm，平行于流程走向， 高度一致
第一采油厂地面设施 标识设计规定
标志桩安装规定
中国石油油气田地面设施标识设计规定
着色标准：黄色Y06，大红色R03，整体白底红字，字体大小根据字数多少制定
朝向主要道路一侧书写“第一采油厂”，对面一侧书写管线名称及编号顶部平面 标出管线走向或转角箭头
中国石油油气田地面设施标识设计规定
阀组及T接点警示桩 安装规定
燃气标志桩设置规范
在此录入文字标题
燃气标志桩
标志桩规格： 标志桩（喷涂）：规格为800*120*120，6mm—8mm 壁厚； 标志桩（凹刻）：规格为800*120*120， 6mm—8mm 壁厚； 标志桩（喷涂）：规格为1000*120*120， 6mm—8mm 壁厚； 标志桩（凹刻）：规格为1000*120*120， 6mm—8mm 壁厚； 标志桩（喷涂）：规格为80凹刻）：规格为800*150*150， 6mm—8mm壁厚；
贰
燃气标志桩
随着天然气的快速发展，燃 气事业又进入了一个新的发 展阶段。燃气管网和各种设 施在高速建设之中，城市其 它项目的建设，立体化施工、 打桩、开挖、定向穿越等施 工给燃气管线的安全运行带 来隐患。燃气管道设施的保 护成为燃气企业安全工作的 重点。燃气管道新材料的应 用，尤其是聚乙烯燃气管道 的应用，也给日后燃气管线 的查找，追溯和管理提出新 的要求。
燃气标志桩设置规范
河北五星电力设备有限公司
目录
标志桩特点 标志桩用途 燃气标志桩 标志桩安装
燃气标志桩
1、燃气标志桩材料：高强度玻璃纤维复合材料 模压制作（回收无用）。 2、燃气标志桩产品表面文字用特种丝印及凹型 处理，一次着色固化成型。 3、燃气标志桩颜色艳丽、抗老化、强度好，使 用寿命可达30年以上。 4、燃气标志桩真正免维护，不同于水泥、石头 等材料需要定时每年去上油漆、喷字，省却维护 工时费用，燃气标志桩河北燃气标志桩表面文字 基础坚硬，耐磨持久。
壹
燃气标志桩
标志桩按材质分类： 1.玻璃钢标志桩 2.混凝土 标志桩 3.塑钢标志桩（pvc标志桩）4复合材 料标志桩（smc标志桩） 标志桩的形状：方形、圆形、三角形。 标志桩的国标规格一般为 ：800*120*120mm， 800*150*150mm ，800*120*120mm 标志桩长度：1 m、1.5m。特殊规格可按要求定制。 标志桩适用于:燃气、石油、交通、供水、石化、 广电、供电、通讯、预埋光缆的地面标志。性能 特点：抗撞性能强、耐冲击、耐老化、适温性能 好、使用寿命长。抗腐蚀、不变形、不褪色。标 志显眼。投资省、成本低、效果好。轻巧，安装 方便，便于施工。美观、大方。阻燃性高。

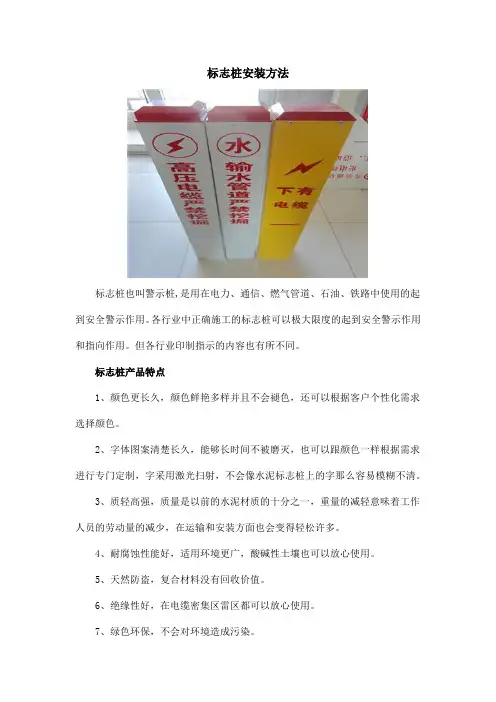

标志桩安装方法
标志桩安装方法标志桩也叫警示桩,是用在电力、通信、燃气管道、石油、铁路中使用的起到安全警示作用。
各行业中正确施工的标志桩可以极大限度的起到安全警示作用和指向作用。
但各行业印制指示的内容也有所不同。
标志桩产品特点1、颜色更长久，颜色鲜艳多样并且不会褪色，还可以根据客户个性化需求选择颜色。
2、字体图案清楚长久，能够长时间不被磨灭，也可以跟颜色一样根据需求进行专门定制，字采用激光扫射，不会像水泥标志桩上的字那么容易模糊不清。
3、质轻高强，质量是以前的水泥材质的十分之一，重量的减轻意味着工作人员的劳动量的减少，在运输和安装方面也会变得轻松许多。
4、耐腐蚀性能好，适用环境更广，酸碱性土壤也可以放心使用。
5、天然防盗，复合材料没有回收价值。
6、绝缘性好，在电缆密集区雷区都可以放心使用。
7、绿色环保，不会对环境造成污染。
标志桩结构和性能以合成树脂为粘结剂，玻璃纤维及其制品作增强材料而制成的复合材料，称为玻璃纤维增强塑料。
因其强度高，可以和钢铁相比，故又称为玻璃钢（FRP）。
轻质高强玻璃钢的比重只有1.4-2.0，即只有普通钢格的1/4-1/6，比铝还要轻约1/3，而机械强度却能达到或超过普通碳钢的水平，例如某些环氧和不饱和聚酯玻璃钢，其拉伸和弯曲强度均能达到400Pa以上，按比强度计算，已达到或超过某些特殊合金钢的水平。
优良的耐化学腐蚀性，玻璃钢与普通金属的电化学腐蚀机理不同，它不导电，在电解质溶液里不会有离子溶解出来，因而对大气、水和一般浓度的酸、碱、盐等介质有着良好的化学稳定性，特别有强的非氧化性酸和相当广泛的PH值范围内的介质中都有良好的适应性。
过去用不锈钢也对不了的一些介质，如盐酸、氯气、二氧化碳、稀硫酸、次氯酸钠和二氧化硫等，现在用玻璃钢可以很好的解决。
本产品由玻璃纤维团状模压料模压成型，成型工艺操作可靠，且能适应自动化、机械化生产的要求，改善劳动条件，是为高效率的生产异型聚酯玻璃钢制品的一条新的途径。
燃气管道标识安装规范
1.管道路上标识1.1标志桩1.1.1 标志桩宜采用PVC材料或其他非金属复合材料。
1.1.2标志桩设置的位置和间距应符合下列规定：1 )标志桩应安装在管道的正上方，当标志桩用作转角桩时，应安装在转角段中点的正上方。
当管道正上方没有安装条件时，可设置在相对距离教近的路边绿化带内，并在标志桩上标明管桩示意图。
2)标志桩的安装间距宜为50m。
地面平坦、视碍少、管道路由顺直的情况，标志桩的安装间距可大于50m。
特殊地段，事故多发地段可以缩短安装间距。
3)标志桩的正面应包含警示用语并面向道路。
1.1.3 标志桩的尺寸可按以下规定选取。
1)立方体标志桩的尺寸为150mm×150mm×1000mm。
2)等边三角形柱体标志桩的尺寸为b×h: 150mm×1000mm。
1.1.4 标志桩的内容必须包含管道权属单位名称、警示用语、联系电话。
1.1.5 标志桩的颜色应符合下列规定：1)标志桩的基色应为白色。
标志桩上的文字和数字应为红色。
2)标志桩的顶部应为橙黄色。
3)橙黄色的下端应有20mm高度的反光带。
4)当标志桩用作转角桩时，应在标志桩顶部用箭头示意。
箭头颜色应为绿色。
1.1.6标志桩的安装应符合下列规定：1)标志桩基础应浇筑混凝土，浇筑高度应大于20cm并加入钢筋固定，埋深40cm 以上确保安装稳固。
2)标志桩套筒内应用水泥砂浆填充。
3)标志桩应垂直安装。
2 管道路面标识2.1.1 管道沿线可设置路面标识。
2.1.2 混凝土和沥青路面宜使用铸铁标识；人行道和土路宜使用混凝土方砖标识。
2.1.3 路面标识应设置在燃气管道的正上方，能正确、明显的指示管道的走向和地下设施。
设置位置为管道转弯处，三通、四通处，管道末端等，直线管段路面标识的设置间隔应不大于50m.2.1.4 路面上已有能标明燃气管道位置的阀门井、凝水缸等部件，可将该部件视为路面标识。
2.1.5 路面标识上应标注“燃气”字样以及公司和联系电话，可选择标注“管道标志”“三通”及其他说明燃气设施的字样或符号和“不得移动、覆盖”等警示语。
燃气管道标识桩安装规范
/
1.1.4 标志桩的内容必须包含管道权属单位名称、警示用语、联系电话。
1.1.5 标志桩的颜色应符合下列规定： 1)标志桩的基色应为白色。标志桩上的文字和数字应为红色。
2)标志桩的顶部应为橙黄色。
3)橙黄色的下端应有20mm高度的反光带。 4)当标志桩用作转角桩时，应在标志桩顶部用箭头示意。箭头颜色应 为绿色。
2)标志桩的安装间距宜为50m。地面平坦、视碍少、管道路由顺直的 情况，标志桩的安装间距可大于50m。特殊地段，事故多发地段可以 缩短安装间距。
3)标志桩的正面应包含警示用语并面向道路。 1.1.3 标志桩的尺寸可按以下规定选取。
1)立方体标志桩的尺寸为150mm×150mm× 1000mm。
2)等边三角形柱体标志桩的尺寸为b×h: 150mm× 1000mm。
1.1.6标志桩的安装应符合下列规定：
1)标志桩基础应浇筑混凝土，浇筑高度应大于20cm并加入钢筋固定， 埋深40cm以上确保安装稳固。
2)标志桩套筒内应用水泥砂浆填充。
3)标志桩应垂直安装。
2 管道路面标识
2.1.1 管道沿线可设置路面标识。
2.1.2 混凝土和沥青路面宜使用铸铁标识；人行道和土路宜使用混凝 土方砖标识。
2.1.3 路面标识应设置在燃气管道的正上方，能正确、明显的指示管 道的走向和地下设施。设置位置为管道转弯处，三通、四通处，管道 末端等，直线管段路面标识的设置间隔应不大于50m.
标志桩安装方法及注意事项
标志桩安装方法及注意事项：（1）标志桩再三设置时，有两中情况，一种是上方可以安装、采取在管道的正上方安装、一种当管道正上方没有安装条件，但必须安装时，可设置在相对距离较近的路边绿化带内，但要在标志桩上设置管道走向简图，指明管道的具体位置.标志桩的安装间距要求以便于观察为原则，考虑到经济性和实用性，由于野外视野比较好，结合目前企业实际应用情况，以50~80m为宜.（2）对于标志桩的高度，考虑到便于观察，可以适当高一些.实际运用，对于街坊管处的标志桩可以适当低一些，不作具体规定，各公司根据具体情况自行决定.标志桩上的内容很多，其内容大致分为对内，对外信息，对外信息是标志桩设置的根本目的，所以必须包口管道权属单位名称、警示用语联系电话.告知管道权属单位名称、联系电话可方便其他施工企业施工是联系或当发生意外时市民能及时通知管道权属单位，警示用语可包括“下有燃气管道，严禁开挖”“保护管道，人人有责”等，起到警示宣传作用.对于信息包括标志桩，管道区域名称，企业标识等，企业自行掌握，不做严格要求.（3）标志桩桩的颜色选取基于以下考虑，首先要清晰明了，方便观察;其次在颜色的选取要突出燃气行业的标志桩，与点心等行业的标志桩有所区别.标识内容应清晰。
宜两年刷漆一次。
标志桩：1、新型材料标志桩一般采用树脂复合材料或者高强度玻璃纤维复合材料等，重量较传统的水泥标志桩轻便了很多，极大方便了运输搬运和安装。
2、传统水泥标志桩都是直接埋设，而新型材料标志桩都是下部有“十”字型的钢筋架构，并有水泥固定，然后上层再掩埋，非常稳固。
而传统水泥标志桩相对来说容易被雨水等冲刷移动。
3、传统的水泥标志桩都是油漆标志标志桩的文字，一般一两年就需要重新上油漆、喷字，不然就容易出现字迹不清，标志不明的情况，因此每年都要花费大量的人力物力。
而新型材料标志桩，一般都是采用特种丝印及凹形处理，一次性着色固化成型，颜色艳丽，终身不需要去维护。
现在除了个别施工单位由于设计时就是指定要求的水泥标志桩，大部分需要管道标志桩的公司都会采用新型材料标志桩，预计三到五年内，水泥标志桩就会逐渐被新型材料标志桩所取代。
天然气管线线路标志牌补栽方案
更换及加密天然气管线线路标志桩〔牌〕施行方案审批：平安运营部二零一四年十二月更换及加密天然气管线线路标志桩〔牌〕工程施行方案一、工程概况：随着我公司天然气管网的大力建立，如今管道已经根本覆盖城区主要道路和小区，根据城镇燃气标志标准CJJT150-2021标准要求，直线管道设置地面标志的间距不宜大于200m。
随着社会经济的开展，管道沿线工程建立的进展，对管道平安运行有着相当大的威胁，加之管线进展多处改线后，原管道的走向已经发生变化，以及管线原有的标志桩丧失、损坏等，现有标志桩设置已不能满足识别管道走向的要求。
近几年，由于管道沿线的施工造成屡次人为机械损伤管道。
?中华人民共和国安全生产法?第二十八条规定：消费经营单位应当在有较大危险因素的消费经营场所和有关设施、设备上设置明显的平安警示标志。
按照此项要求，为明示管道位置，减少管道周边施工对管道造成损坏，根据中华人民共和国石油天然气行业标准?管道干线标记设置技术规定?SY/T-94规定，结合公司目前标志桩〔牌〕现状，更换及加密管道现有标志桩〔牌〕，以到达警示、标识管道位置的作用。
二、工程事由1、原标志桩使用多年，部分丧失、损坏，标志牌大多数已经腐蚀严重，字迹不清。
2、管道周边新建工程在管道位置标识不清楚的情况下施工，屡次造成管网损伤。
3、管道沿线正在建立或即将开工建立的工程，对管道的平安运行将是一次严峻的考验。
而且今后管道沿线的建立会越来越频繁，标识管道的准确位置及走向是保证管道平安运行的前提。
4、近几年，在处理管道损伤事故责任认定和事故处理过程时，各级安监部门也都以“管道标志不清〞作为管道企业主要责任。
综合上述原因，针对目前天然气管道线路标志桩丧失、损坏，桩间间隔长，标志牌模糊不清等原因无法准确识别管道走向，而产生平安隐患，所以及时对管道标志桩及标志牌统一更换是非常必要的。
三、标志桩〔牌〕施工技术要求〔一〕、标志桩1、标志桩的设置不得阻碍车辆和行人通行。
天然气标志桩施工标准
天然气标志桩施工标准嘿，你知道吗？在工程建设的大舞台上，就像超级英雄要有专属装备一样，天然气标志桩的施工也有它的“超级标准”，要是不遵守，小心天然气管道这个“神秘能源宝库”被误触而引发大灾难哦！**一、“精准定位大师：找对位置是关键”**在天然气标志桩的施工世界里，找准位置可不是闹着玩的！就好比你去参加一场寻宝游戏，要是一开始地点就找错了，那还寻个啥宝呀！准确的位置就像是给天然气管道穿上了一件“定位外套”，让人们能在需要的时候一下子就找到它。
这可不能马虎，要根据管道的走向、转弯处、交叉点等等关键位置来布置标志桩。
比如说在管道每隔一定距离就得有个标志桩站岗，就像站岗的士兵一样，尽职尽责地告诉大家：“嘿，天然气管道在这呢！”要是位置没找对，万一有人不小心在管道附近施工，那可就像是在炸弹旁边玩火，后果不堪设想！**二、“牢固站立勇士：稳如泰山不能倒”**标志桩要像“不倒翁”一样稳稳地立在那里！这可不是开玩笑，要是标志桩弱不禁风，一阵风就能吹倒，那还怎么给大家指引方向呀？牢固的安装就像是给标志桩打下了坚实的“根基”，让它能够在风吹雨打、人来人往的环境中依然坚守岗位。
施工的时候，一定要把基础做好，让标志桩深深地扎根在地下。
就像盖房子一样，地基不稳，房子能结实吗？如果标志桩不牢固，摇摇晃晃的，万一哪天被车撞一下或者被重物碰一下就倒了，那可就成了“失职的小可怜”，没法发挥它应有的作用啦！**三、“清晰标识达人：一目了然看得懂”**标志桩上的标识那可得清清楚楚，明明白白！这就好比给路人指方向，你要是说得含含糊糊，人家能找对路吗？清晰的标识就像是给人们送上了一张“一目了然的地图”，上面的信息得准确无误。
字体要大，颜色要醒目，让人们远远地就能看清楚。
比如写上“天然气管道，请勿挖掘”“危险，小心避让”等字样。
要是标识模糊不清，人们看不懂，那这标志桩不就成了“睁眼瞎”，完全失去了存在的意义嘛！**四、“持久耐用寿星：风吹雨打不变质”**天然气标志桩得像个“长寿的仙人”，经得起时间的考验！毕竟它不是来打酱油的，而是要长期为大家服务的。
燃气管道地面标记桩、标记牌设置应符合哪些要求？
燃气管道地面标记桩、标记牌设置应符合哪些要求？一、标记桩设臵（在非水泥路面）1、桩放置在管位上方，表面要求清洁、字迹清楚，无条件放置可平移，并说明平移距离。
短桩设臵在低于40cm绿化带中，长桩设臵在高于40cm绿化带或农田中。
2、水平垂直埋设在管道正上方，可见长度内左右偏斜≯2公分。
3、桩顶离地面高度55公分（短桩）或85公分（长桩）偏差≯5公分。
4、桩间距为50m（纵向偏差≯0.15m），与管位中心线偏差≯0.25m。
在管道起点、终点、三通、转角处必须设臵标记桩。
5、标记桩上面的电话号码须朝马路放置或人经过时第一时间能看到的方位放置。
二、标记牌设臵（在水泥等硬质路面）1、表面要求清洁。
2、在地面固定牢固，必须用不锈钢螺钉固定并不得缺。
3、牌间距为20m（纵向偏差≯0.1m），与管位中心线偏差≯0.25m，在起点、终点、三通、转角处必须设臵标记牌。
4、标记牌箭头方向须同气流方向一致。
三通为（或），弯头为（或），预留头为。
三、穿越桩放置1、在出入土点须放置标记桩，并在桩上标出出土点、入土点。
2、穿越长度超过50m时，且出入土点离马路边（或河流边）超过5m的，须在马路外侧2m增加一个标记桩，在河流两侧放置严禁抛锚标记牌。
3、穿越马路，须在马路内测放置标记牌，路两端必须放置标记牌，其余标记牌间距为20m，但每条马路不得少于3处标记牌。
四、桩的编号规定采用工程项目编号前6位数字加三位数顺序号组成：如：**路中压A燃气管道工程（项目编号：A0711109）：A07111XXX(如：A07111001、A07111002、A07111003)。
采用5cm高红色宋体字写于桩上。
新建工程需在竣工图上注明桩位臵及编号，在竣工图左下角分别注明标志桩与标志牌总的数量。
五、桩制造要求桩身为混凝土制，桩身与桩底的钢筋必须连接起来六、其他要求当两根管道平行铺设且水平间距在0.4米至1米时，除在每根管线上方钉相应标记牌或竖标记桩外，需在较短管线的标记牌或标记桩上标记字母G,Z,D.其中G代表管线为高压管线、Z代表管线为中压管线、D代表管线为低压管线。
天然气管道标识桩施工方案
天然气管道标识桩施工方案一、施工前准备1.1 图纸会审：施工前，应详细阅读并理解天然气管道标识桩的施工图纸，确保施工内容与图纸要求一致。
1.2 材料准备：按照设计要求准备相应的标识桩、基座、固定材料等，确保材料数量、规格和质量符合设计要求。
1.3 工具准备：准备施工所需的挖掘工具、测量工具、安装工具等，确保施工过程顺利进行。
1.4 现场勘查：对施工现场进行详细勘查，了解地形、地貌、地下管线等情况，为施工提供基础数据。
二、挖掘孔洞2.1 根据设计图纸要求，确定标识桩的位置，并使用测量工具进行定位。
2.2 使用挖掘工具挖掘标识桩基座所需的孔洞，孔洞大小、深度应符合设计要求。
2.3 挖掘过程中，应注意保护周边环境和地下管线，避免造成损坏。
三、放置基座3.1 将基座放入已挖掘好的孔洞中，确保基座平稳、水平。
3.2 使用水平尺检查基座的水平度，如不符合要求，应及时调整。
四、安装标志桩4.1 将标识桩安装在基座上，确保标识桩垂直、稳固。
4.2 使用螺丝或焊接等方式将标识桩与基座固定牢固。
五、填充固定材料5.1 孔洞周围填充固定材料，如混凝土或砂浆等，确保标识桩的稳定性和耐久性。
5.2 填充过程中，应注意填充材料的质量和密实度，确保填充均匀、无空洞。
六、调整标志桩方向6.1 调整标识桩的方向，确保标识桩上的文字和图案清晰、可见。
6.2 使用测量工具检查标识桩的垂直度和水平度，确保符合要求。
七、检查与验收7.1 施工完成后，对标识桩进行全面检查，确保施工质量符合设计要求。
7.2 组织相关部门进行验收，验收合格后方可投入使用。
八、安全注意事项8.1 施工现场应设置明显的安全警示标志，确保施工安全。
8.2 施工人员应佩戴相应的安全防护用品，如安全帽、手套等。
8.3 施工过程中，应注意防火、防触电等安全事项，确保人身安全。
8.4 遇到恶劣天气或其他不可抗拒因素时，应及时停止施工，确保安全。
以上是天然气管道标识桩的施工方案，施工过程中应严格按照方案要求执行，确保施工质量和安全。
天然气管线线标志牌补栽方案
更换及加密天然气管线线路标志桩（牌）实施方案编制：审核：审批：安全运营部二零一四年十二月更换及加密天然气管线线路标志桩（牌）项目实施方案一、工程概况：随着我公司天然气管网的大力建设，如今管道已经基本覆盖城区主要道路和小区，根据城镇燃气标志标准CJJT150-2010规范要求，直线管道设置地面标志的间距不宜大于200m。
随着社会经济的发展，管道沿线工程建设的进行，对管道安全运行有着相当大的威胁，加之管线进行多处改线后，原管道的走向已经发生变化，以及管线原有的标志桩丢失、损坏等，现有标志桩设置已不能满足识别管道走向的要求。
近几年，由于管道沿线的施工造成多次人为机械损伤管道。
《中华人民共和国安全生产法》第二十八条规定：生产经营单位应当在有较大危险因素的生产经营场所和有关设施、设备上设置明显的安全警示标志。
按照此项要求，为明示管道位置，减少管道周边施工对管道造成损坏，依据中华人民共和国石油天然气行业标准《管道干线标记设置技术规定》SY/T-94规定，结合公司目前标志桩（牌）现状，更换及加密管道现有标志桩（牌），以达到警示、标识管道位置的作用。
二、项目事由1、原标志桩使用多年，部分丢失、损坏，标志牌大多数已经腐蚀严重，字迹不清。
2、管道周边新建项目在管道位置标识不清楚的情况下施工，多次造成管网损伤。
3、管道沿线正在建设或即将开工建设的项目，对管道的安全运行将是一次严峻的考验。
而且今后管道沿线的建设会越来越频繁，标识管道的准确位置及走向是保证管道安全运行的前提。
4、近几年，在处理管道损伤事故责任认定和事故处理过程时，各级安监部门也都以“管道标志不清”作为管道企业主要责任。
综合上述原因，针对目前天然气管道线路标志桩丢失、损坏，桩间距离长，标志牌模糊不清等原因无法准确识别管道走向，而产生安全隐患，所以及时对管道标志桩及标志牌统一更换是非常必要的。
三、标志桩（牌）施工技术要求（一）、标志桩1、标志桩的设置不得妨碍车辆和行人通行。
燃气标志桩
燃气标志桩客户案例（1）中石油昆仑燃气有限公司供货燃气管道标志桩（供货时间2013年3月）（2）西南油气田管道线路供货燃气管道标志桩、标志牌（供货时间2013年10月）（3）华润燃气有限公司供货燃气管道标志桩（供货时间2014年7月）标志桩又叫做标示桩，主要用于地面埋设，上边带有警示语，起警示作用。
标志桩分类（1）：按作用分类：管道标志桩、燃气标志桩、电力电缆标志桩、中石油标志桩、中石化标志桩（华中管道设计研究院）等。
此类分类主要是针对桩体的警示语来分类按材质分类：塑钢（PVC）标志桩、水泥标志桩、玻璃钢标志桩标志桩又叫做标示桩，主要用于地面埋设，上边带有警示语，起警示作用。
一、标志桩分类（1）：1、按作用分类：管道标志桩、燃气标志桩、电力电缆标志桩、中石油标志桩、中石化标志桩（华中管道设计研究院）等。
此类分类主要是针对桩体的警示语来分类2、按材质分类：塑钢（PVC）标志桩、水泥标志桩、玻璃钢标志桩（smc复合材料树脂加玻璃纤维）、复合材料标志桩（树脂加沙）。
标志桩（smc复合材料树脂加玻璃纤维）、复合材料标志桩（树脂加沙）。
Tell：153 **** ****燃气管道标志桩优点：（1）、燃气标志桩材料：高强度玻璃纤维复合材料模压制作（回收无用）。
异型产品可人工手糊按图定做。
（2）、燃气标志桩产品表面文字用特种丝网印刷技术或雕刻机雕刻，一次着色固化成型。
也可按用户单位提供的桩号，里程数，路径方向指示箭头，维护电话等信息资料逐个定做。
（3）、燃气标志桩颜色艳丽、抗老化、强度好，桩体文字采用户外专用油墨以丝网印刷技术印制，干的速度快，使用时间长达20年保证不退色、不掉色。
抗冲击力强，撞击不变形，有很高的拉伸强度，弯曲强度和冲击韧性，完全可以满足户外使用安全。
（4）、燃气标志桩真正免维护，不同于水泥、石头等材料需要定时每年去上油漆、喷字，省却维护工时费用，桩体表面使用特制特种油漆具备性能特点：附着力好；光泽高；丰满度好；硬度高；环保。
燃气标志桩设置规范
在此录入文字标题
ቤተ መጻሕፍቲ ባይዱ
燃气标志桩
标志桩规格： 标志桩（喷涂）：规格为800*120*120，6mm—8mm 壁厚； 标志桩（凹刻）：规格为800*120*120， 6mm—8mm 壁厚； 标志桩（喷涂）：规格为1000*120*120， 6mm—8mm 壁厚； 标志桩（凹刻）：规格为1000*120*120， 6mm—8mm 壁厚； 标志桩（喷涂）：规格为800*150*150， 6mm—8mm 壁厚； 标志桩（凹刻）：规格为800*150*150， 6mm—8mm壁厚；
贰
燃气标志桩
随着天然气的快速发展，燃 气事业又进入了一个新的发 展阶段。燃气管网和各种设 施在高速建设之中，城市其 它项目的建设，立体化施工、 打桩、开挖、定向穿越等施 工给燃气管线的安全运行带 来隐患。燃气管道设施的保 护成为燃气企业安全工作的 重点。燃气管道新材料的应 用，尤其是聚乙烯燃气管道 的应用，也给日后燃气管线 的查找，追溯和管理提出新 的要求。
标志桩的安装间距可大于100m.特 殊地段，事故多发地段可以缩短 安装间距.标志桩的正面应包含警 示用语并面向道路，标志桩基础 应浇筑混凝土固定，确保安装稳 固。标志桩应垂直安装。 标志桩的形状应符合下列规定: 1、高压和超高压管道标志桩应为 立方体，由桩和桩帽组成. 2、其他压力级制管道标志桩应为 三角形柱体. 3、当标志桩用作转角桩时，应在 标志桩顶部用箭头示意。箭头的 颜色应为绿色。
壹
燃气标志桩
标志桩按材质分类： 1.玻璃钢标志桩 2.混凝土 标志桩 3.塑钢标志桩（pvc标志桩）4复合材 料标志桩（smc标志桩） 标志桩的形状：方形、圆形、三角形。 标志桩的国标规格一般为 ：800*120*120mm， 800*150*150mm ，800*120*120mm 标志桩长度：1 m、1.5m。特殊规格可按要求定制。 标志桩适用于:燃气、石油、交通、供水、石化、 广电、供电、通讯、预埋光缆的地面标志。性能 特点：抗撞性能强、耐冲击、耐老化、适温性能 好、使用寿命长。抗腐蚀、不变形、不褪色。标 志显眼。投资省、成本低、效果好。轻巧，安装 方便，便于施工。美观、大方。阻燃性高。
燃气标志桩
燃气标志桩标志桩，顾名思义，它是一种标识装置，近几年来它的应用十分频繁广泛，只要地下有埋设管线管道之类的设施，上方一定会埋设标志桩，用来保护地下的埋设设施，防止管线被挖断，造成不必要的损失。
燃气标志桩型号：1、方形电缆标志桩型号：80*80*H（3-5mm）100*100*H（3-6mm）120*120*H（3.5-5mm）150*150*H（3.5-5mm）2、圆形电缆标志桩型号：直径100mm（3-5mm）3、三角型电缆标志桩型号：100*100*100（2.8-5mm）110*110*110（2.8-5mm）120*120*120（3-5mm）150*150*150（4-5mm）280*280*280（4-5mm）燃气标志桩性能优势介绍：1、材料：高强度玻璃纤维复合材料模压制作（回收无用）。
2、标志桩产品表面文字用特种丝印及凹型处理，一次着色固化成型。
产品表面文字基础坚硬，耐磨持久。
也可按用户单位提供的桩号，里程数，路径方向指示箭头，维护电话等信息资料逐个定做。
3、玻璃钢燃气标志桩颜色艳丽、抗老化、强度好，使用寿命可达30年以上。
4、玻璃钢燃气标志桩真正免维护，不同于水泥、石头等材料需要定时每年去上油漆、喷字，省却维护工时费用，5、玻璃钢燃气标志桩安装方法：挖掘所埋深度坑，前后左右十字交叉穿入两根25 CM钢筋，水泥石子固定即可。
圆形路面砖采用圆形开孔器按所需大小管道穿越路面打孔，下部用水泥浓浆固定，上口与路面齐平即可。
6、玻璃钢燃气标志桩全方位工程给甲方单位提升企业标准化管理新形象，具体尺寸可按要求定制。
7、玻璃钢电缆标志桩相关技术数据：（1）、拉伸强度≥160MPa （2）、弯曲强度≥190MPa （3）、浸水后弯曲强度≥150MPa （4）、巴氏硬度≥38 （5）、环钢度（5%）≥50KPa （6）、热变形温度≥160℃（7）、氧指数26%燃气标志桩用途：燃气标志桩主要用于电力、通信、燃气、自来水、铁路地理管线路径通道指示标志兼警告牌。
燃气管道标识安装规范
1.管道路上标识1.1标志桩1.1.1 标志桩宜采用PVC材料或其他非金属复合材料。
1.1.2标志桩设置的位置和间距应符合下列规定：1 )标志桩应安装在管道的正上方，当标志桩用作转角桩时，应安装在转角段中点的正上方。
当管道正上方没有安装条件时，可设置在相对距离教近的路边绿化带内，并在标志桩上标明管桩示意图。
2)标志桩的安装间距宜为50m。
地面平坦、视碍少、管道路由顺直的情况，标志桩的安装间距可大于50m。
特殊地段，事故多发地段可以缩短安装间距。
3)标志桩的正面应包含警示用语并面向道路。
1.1.3 标志桩的尺寸可按以下规定选取。
1)立方体标志桩的尺寸为150mm×150mm×1000mm。
2)等边三角形柱体标志桩的尺寸为b×h: 150mm×1000mm。
1.1.4 标志桩的内容必须包含管道权属单位名称、警示用语、联系电话。
1.1.5 标志桩的颜色应符合下列规定：1)标志桩的基色应为白色。
标志桩上的文字和数字应为红色。
2)标志桩的顶部应为橙黄色。
3)橙黄色的下端应有20mm高度的反光带。
4)当标志桩用作转角桩时，应在标志桩顶部用箭头示意。
箭头颜色应为绿色。
1.1.6标志桩的安装应符合下列规定：1)标志桩基础应浇筑混凝土，浇筑高度应大于20cm并加入钢筋固定，埋深40cm 以上确保安装稳固。
2)标志桩套筒内应用水泥砂浆填充。
3)标志桩应垂直安装。
2 管道路面标识2.1.1 管道沿线可设置路面标识。
2.1.2 混凝土和沥青路面宜使用铸铁标识；人行道和土路宜使用混凝土方砖标识。
2.1.3 路面标识应设置在燃气管道的正上方，能正确、明显的指示管道的走向和地下设施。
设置位置为管道转弯处，三通、四通处，管道末端等，直线管段路面标识的设置间隔应不大于50m.2.1.4 路面上已有能标明燃气管道位置的阀门井、凝水缸等部件，可将该部件视为路面标识。
2.1.5 路面标识上应标注“燃气”字样以及公司和联系电话，可选择标注“管道标志”“三通”及其他说明燃气设施的字样或符号和“不得移动、覆盖”等警示语。
天然气管线线标志牌补栽方案
更换及加密天然气管线线路标志桩（牌）实施方案编制：审核：审批：安全运营部二零一四年十二月更换及加密天然气管线线路标志桩（牌）项目实施方案一、工程概况：随着我公司天然气管网的大力建设，如今管道已经基本覆盖城区主要道路和小区，根据城镇燃气标志标准CJJT150-2010规范要求，直线管道设置地面标志的间距不宜大于200m。
随着社会经济的发展，管道沿线工程建设的进行，对管道安全运行有着相当大的威胁，加之管线进行多处改线后，原管道的走向已经发生变化，以及管线原有的标志桩丢失、损坏等，现有标志桩设置已不能满足识别管道走向的要求。
近几年，由于管道沿线的施工造成多次人为机械损伤管道。
《中华人民共和国安全生产法》第二十八条规定：生产经营单位应当在有较大危险因素的生产经营场所和有关设施、设备上设置明显的安全警示标志。
按照此项要求，为明示管道位置，减少管道周边施工对管道造成损坏，依据中华人民共和国石油天然气行业标准《管道干线标记设置技术规定》SY/T-94规定，结合公司目前标志桩（牌）现状，更换及加密管道现有标志桩（牌），以达到警示、标识管道位置的作用。
二、项目事由1、原标志桩使用多年，部分丢失、损坏，标志牌大多数已经腐蚀严重，字迹不清。
2、管道周边新建项目在管道位置标识不清楚的情况下施工，多次造成管网损伤。
3、管道沿线正在建设或即将开工建设的项目，对管道的安全运行将是一次严峻的考验。
而且今后管道沿线的建设会越来越频繁，标识管道的准确位置及走向是保证管道安全运行的前提。
4、近几年，在处理管道损伤事故责任认定和事故处理过程时，各级安监部门也都以“管道标志不清”作为管道企业主要责任。
综合上述原因，针对目前天然气管道线路标志桩丢失、损坏，桩间距离长，标志牌模糊不清等原因无法准确识别管道走向，而产生安全隐患，所以及时对管道标志桩及标志牌统一更换是非常必要的。
三、标志桩（牌）施工技术要求（一）、标志桩1、标志桩的设置不得妨碍车辆和行人通行。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
燃气标志桩天然气管道标志桩
燃气标志桩适用范围
广泛应用于电力、天然气、供水、通信、污水、石油、石化、矿山等管线地埋隐蔽工程。
天然气标志桩产品特性
1、天然气标志桩抗冲击.耐磨损.耐高温.耐腐蚀，故使用寿命长达30年。
2、天然气标志桩重量轻，便于运输安装，可大大减少劳动力并减轻劳动强度。
3、天然气标志桩外表美观，产品可制成各种颜色，字体图案清晰，警示性明显并可以美化城市环境
4、天然气标志桩强度高，产品采用新型不饱和树脂材料，经高温压制而成。
5、天然气标志桩防偷盗，该合成材料无回收价值，自然防盗。
安装天然气标志桩的好处
（一）天然气管线标志桩的埋设，方便了公司员工的巡线工作，通过管线上醒目标志桩，可以很楚的知道管线走向，大大缩短每一次巡线时间。
（二）各类施工队伍在天然气管线旁施工时，可以很好地避开天然气管线，极大程度地避免了天然气管线被挖破。
（三）也将提升公司对天然气管线运行的管理水平，为进一步朝着心化管理方向迈进提供了条件。
天燃气标志桩特点
复合材料燃气标志桩产品表面文字用特种丝印及凹型处理，一次着色固化成型。
复合材料燃气标志桩颜色艳丽、抗老化、强度好，使用寿命可达30年以上。
复合材料燃气标志桩真正免维护，不同于水泥、石头等材料需要定时每年去上油漆、喷字，省却维护工时费用，产品表面文字基础坚硬，耐磨持久。
也可按用户单位提供的桩号，里程数，路径方向指示箭头，维护电话等信息资料逐个定做。
复合材料燃气标志桩安装方法：
挖掘所埋深度坑，前后左右十字交叉穿入两根25cm钢筋，水泥石子固定即可。
圆形路面砖采用圆形开孔器按所需大小管道穿越路面打孔，下部用水泥浓浆固定，上口与路面齐平即可。
复合材料燃气标志桩相关技术数据：
1、拉伸强度≥160mpa
2、浸水后弯曲强度≥150mpa
3、巴氏硬度≥38
4、热变形温度≥160℃
5、氧指数26%
6、弯曲强度≥190mpa
7、环钢度（5%）≥50kpa。
