第三课时 电阻 滑动变阻器

合集下载

初中物理滑动变阻器变阻器精品课件

初中物理滑动变阻器变阻器精品课件

初中物理滑动变阻器变阻器精品课件一、教学内容1. 变阻器的原理和分类;2. 滑动变阻器的结构、原理、接线柱的选择、应用及使用注意事项。

二、教学目标1. 让学生理解变阻器的工作原理,掌握滑动变阻器的接线柱选择和使用方法;2. 培养学生运用滑动变阻器进行实际电路操作的能力;3. 培养学生分析问题和解决问题的能力。

三、教学难点与重点1. 教学难点:滑动变阻器的接线柱选择、电路连接方法及使用注意事项;2. 教学重点:滑动变阻器的工作原理、应用及实际操作。

四、教具与学具准备1. 教具:滑动变阻器、演示电路板、电源、导线、灯泡等;2. 学具:滑动变阻器、电路实验箱、导线、灯泡等。

五、教学过程1. 导入:通过实际生活中的应用实例,如调光开关、音量调节等,引导学生了解变阻器的作用;2. 知识讲解:(1)介绍变阻器的原理和分类;(2)详细讲解滑动变阻器的结构、原理、接线柱的选择、应用及使用注意事项;3. 实践操作:(1)演示滑动变阻器的接线柱选择和电路连接方法;(2)学生分组进行实际电路操作,观察滑动变阻器对电路的影响;4. 例题讲解:讲解一道与滑动变阻器相关的实际应用题目,引导学生运用所学知识解决实际问题;5. 随堂练习:布置一道与滑动变阻器相关的练习题,巩固所学知识。

六、板书设计1. 变阻器的原理和分类;2. 滑动变阻器的结构、原理、接线柱选择、应用及使用注意事项;3. 例题及解答。

七、作业设计1. 作业题目:(1)简述滑动变阻器的工作原理;(2)画出滑动变阻器的接线图,并说明接线柱的选择方法;(3)分析一道实际应用题目,运用滑动变阻器解决问题。

2. 答案:(1)滑动变阻器的工作原理:通过改变连入电路的电阻丝长度,从而改变电路中的电阻值,达到调节电流或电压的目的。

(2)接线图如下(图示省略):接线柱选择方法:根据电路需要,选择合适的接线柱,使得滑动变阻器的电阻变化范围满足要求。

(3)实际应用题目分析及解答(题目及解答省略)。

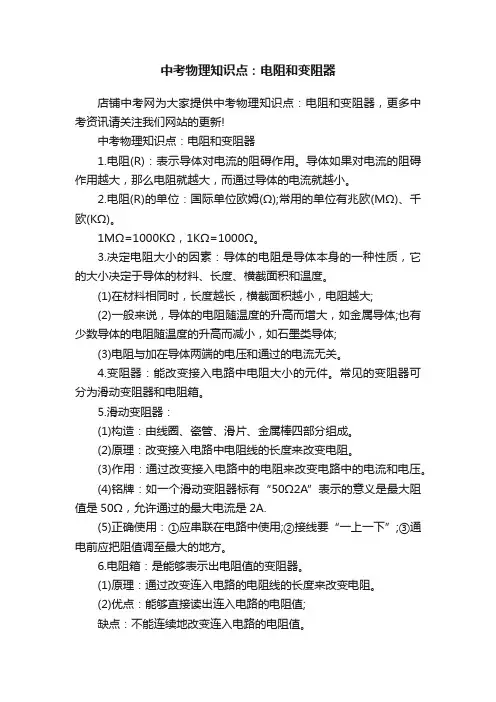

中考物理知识点:电阻和变阻器

中考物理知识点:电阻和变阻器

中考物理知识点:电阻和变阻器店铺中考网为大家提供中考物理知识点:电阻和变阻器,更多中考资讯请关注我们网站的更新!中考物理知识点:电阻和变阻器1.电阻(R):表示导体对电流的阻碍作用。

导体如果对电流的阻碍作用越大,那么电阻就越大,而通过导体的电流就越小。

2.电阻(R)的单位:国际单位欧姆(Ω);常用的单位有兆欧(MΩ)、千欧(KΩ)。

1MΩ=1000KΩ,1KΩ=1000Ω。

3.决定电阻大小的因素:导体的电阻是导体本身的一种性质,它的大小决定于导体的材料、长度、横截面积和温度。

(1)在材料相同时,长度越长,横截面积越小,电阻越大;(2)一般来说,导体的电阻随温度的升高而增大,如金属导体;也有少数导体的电阻随温度的升高而减小,如石墨类导体;(3)电阻与加在导体两端的电压和通过的电流无关。

4.变阻器:能改变接入电路中电阻大小的元件。

常见的变阻器可分为滑动变阻器和电阻箱。

5.滑动变阻器:(1)构造:由线圈、瓷管、滑片、金属棒四部分组成。

(2)原理:改变接入电路中电阻线的长度来改变电阻。

(3)作用:通过改变接入电路中的电阻来改变电路中的电流和电压。

(4)铭牌:如一个滑动变阻器标有“50Ω2A”表示的意义是最大阻值是50Ω,允许通过的最大电流是2A.(5)正确使用:①应串联在电路中使用;②接线要“一上一下”;③通电前应把阻值调至最大的地方。

6.电阻箱:是能够表示出电阻值的变阻器。

(1)原理:通过改变连入电路的电阻线的长度来改变电阻。

(2)优点:能够直接读出连入电路的电阻值;缺点:不能连续地改变连入电路的电阻值。

(3)读数方法:旋盘下面的“△”所对应的示数乘以相应的倍数之和。

高中物理必修三教学讲义—滑动变阻器的两种接法 伏安法测电阻的两种接法

高中物理必修三教学讲义—滑动变阻器的两种接法 伏安法测电阻的两种接法

高中物理必修三教学讲义—滑动变阻器的两种接法伏安法测电阻的两种接法[学习目标] 1.理解滑动变阻器的限流式和分压式接法,并能正确选择和应用.2.认识伏安法测电阻的两种电路并能正确选择和应用.一、滑动变阻器的限流式和分压式接法限流式分压式电路组成滑动变阻器接入电路的特点采用“一上一下”的接法采用“一上两下”的接法调压范围R x ER+R x~E 0~E适用情况负载电阻的阻值R x与滑动变阻器的总电阻R相差不多,或R稍大,且电压、电流变化不要求从零调起(1)要求负载上电压或电流变化范围较大,且从零开始连续可调(2)负载电阻的阻值R x远大于滑动变阻器的总电阻R如图1所示,滑动变阻器R1的最大阻值是200 Ω,R2=300 Ω,A、B两端电压U AB=8 V.图1(1)当S断开时,移动滑片P,R2两端可获得的电压变化范围是多少?(2)当S闭合时,移动滑片P,R2两端可获得的电压变化范围是多少?答案(1)4.8~8 V(2)0~8 V解析(1)S断开时,滑动变阻器R1为限流式接法,R1的下部不接入电路中,当滑片P在最上端时,R1接入电路的电阻为零,因此R2获得的最大电压等于8 V,当滑片P在最下端时,R1与R2串联,此时R2两端的电压最小,U R2=R2R1+R2U AB=4.8 V,所以R2两端可获得的电压变化范围为4.8~8 V.(2)当S闭合时,滑动变阻器R1为分压式接法,当滑片P在最下端时,R2两端电压为0,当滑片P在最上端时,R2两端的电压最大,为8 V,所以R2两端可获得的电压变化范围为0~8 V.1.滑动变阻器接入电路时,金属杆的两个端点不能同时接入电路,否则电流将从金属杆流过而将滑动变阻器短路.2.限流式接法电压调节范围较小,而分压式接法电压调节范围较大(电压最小值从0开始),在具体应用中要根据题目要求合理选择.针对训练1(多选)滑动变阻器的原理如图2所示,则下列说法中正确的是()图2A.若将a、c两端连在电路中,则当滑片OP向右滑动时,变阻器接入电路中的阻值增大B.若将a、d两端连在电路中,则当滑片OP向右滑动时,变阻器接入电路中的阻值减小C.将滑动变阻器以限流式接法接入电路时,必须连入三个接线柱D.将滑动变阻器以分压式接法接入电路时,必须连入三个接线柱答案AD解析若将a、c两端连在电路中,aP部分将连入电路,则当滑片OP向右滑动时,aP部分变长,变阻器接入电路中的阻值将增大,A正确;若将a、d两端连在电路中,也是aP部分连入电路,则当滑片OP向右滑动时,aP部分变长,变阻器接入电路中的阻值将增大,B错误;A、B两个选项中均为限流式接法,可见在限流式接法中,a、b两个接线柱中任意选一个,c、d两个接线柱中任意选一个,接入电路即可,C错误;在滑动变阻器的分压式接法中,a、b两个接线柱必须接入电路,c、d两个接线柱中任意选一个,接入电路即可,D正确.二、伏安法测电阻的两种接法1.两种接法的比较内接法外接法电路误差分析电压表示数:U V=U R+U A>U R电流表示数:I A=I R电压表示数:U V=U R电流表示数:I A=I R+I V>I RR 测=U V I A >U RI R=R 真R 测=U V I A <U RI R=R 真误差来源 电流表的分压作用电压表的分流作用适用情况测大电阻测小电阻2.电流表内、外接的选择方法(1)直接比较法:当R x ≫R A 时,采用内接法,当R x ≪R V 时,采用外接法,可记忆为“大内小外”. (2)公式计算法当R V R x<R xR A即R x >R A R V 时,用电流表内接法,当R V R x>R xR A即R x <R A R V 时,用电流表外接法,当R x =R A R V 时,两种接法效果相同.(3)试触法:如图3,把电压表的可动接线端分别试接b 、c 两点,观察两电表的示数变化,若电流表的示数变化明显,说明电压表的分流作用对电路影响大,应选用内接法,若电压表的示数有明显变化,说明电流表的分压作用对电路影响大,所以应选外接法.图3在伏安法测电阻的实验中,待测电阻R x 的阻值约为200 Ω,电压表V 的内阻约为2 kΩ,电流表A 的内阻约为10 Ω,测量电路中电流表的连接方式如图4甲或乙所示,结果由公式R x =UI 计算得出,式中U 与I 分别为电压表和电流表的示数.若将图甲和图乙中电路测得的电阻值分别记为R x1和R x2,则________(选填“R x1”或“R x2”)更接近待测电阻的真实值,且测量值R x1________(选填“大于”“等于”或“小于”)真实值,测量值R x2________(选填“大于”“等于”或“小于”)真实值.图4答案R x1大于小于解析由题意知R VR x=2 000 Ω200 Ω=10,R xR A=200 Ω10 Ω=20,R VR x<R xR A,电压表的分流作用较显著,故应该采用电流表内接法,即题图甲所示接法,R x1更接近待测电阻的真实值,题图甲中待测电阻的测量值是R x与R A串联后的电阻值,故R x真<R x1,题图乙中待测电阻的测量值是R x与R V并联后的电阻值,故R x2<R x真.针对训练2(多选)如图5所示,用伏安法测电阻时()图5A.采用图甲所示测量电路,误差来源于电压表分流,使电阻测量值小于真实值B.采用图甲所示测量电路,误差来源于电流表分压,使电阻测量值大于真实值C.采用图乙所示测量电路,误差来源于电压表分流,使电阻测量值小于真实值D.采用图乙所示测量电路,误差来源于电流表分压,使电阻测量值大于真实值答案AD解析题图甲所示测量电路因电压表分流,使电阻测量值小于真实值,题图乙所示测量电路因电流表分压,使电阻测量值大于真实值,选项A、D正确.针对训练3(2020·宿州市高二期末)用电流表(内阻约4 Ω)和电压表(内阻约3 kΩ)测量电阻R的阻值.某次按照如图6所示电路的测量情况:电流表的示数是5 mA,电压表的示数是2.5 V.下列说法正确的是()图6A.电阻R的值为500 ΩB.电阻R的值略大于500 ΩC.电阻R的值略小于500 ΩD.如果采用电流表外接法测量,结果更加精确答案 C解析根据欧姆定律可得:R=UI-R A=2.55×10-3Ω-R A=500 Ω-R A,即电阻R的值略小于500 Ω;由R≫R A可知采用电流表内接的方法测量,结果更加精确,故C 正确.考点一滑动变阻器的限流式接法与分压式接法1.a、b两点与一个稳压直流电源相连,当滑动变阻器的滑片从中点O向d端移动一段距离时,图中的电流表读数会变小的是()答案 B解析选项A、C、D中,滑动变阻器接入电路中的有效部分为Od段的电阻丝,当滑动变阻器的滑片从O向d端移动时,滑动变阻器接入电路的阻值减小,由欧姆定律I=UR可知,电路中的电流将会增大,电流表的读数会变大;选项B中,滑动变阻器接入电路中的有效部分为cO段的电阻丝,当滑动变阻器的滑片从O向d端移动时,滑动变阻器接入电路的阻值增大,电路中的电流会减小,电流表的读数会变小,选项B正确.2.(多选)一同学将滑动变阻器与一个6 V、6~8 W的小灯泡L及开关S串联后接在6 V的电源E上,当S闭合时,发现灯泡发光.按如图1所示的接法,当滑动变阻器的滑片P向右滑动时,灯泡将()图1A.变暗B.变亮C.亮度不变D.不可能被烧坏答案BD解析由题图可知,滑动变阻器接入电路的有效部分是PB段的电阻丝,当滑片P 向右滑动时,接入电路中的电阻减小,灯泡变亮,选项B正确,A、C错误;由于灯泡的额定电压等于电源电压,所以灯泡不可能被烧坏,选项D正确.3.(2020·全国高二课时练习)如图2,AB间的电压为30 V,改变滑动变阻器触头的位置,可以改变CD间的电压,则U CD的变化范围是()图2A .0~10 VB .0~20 VC .10~20 VD .20~30 V答案 C解析 当滑动变阻器触头置于变阻器的最上端时,U CD 最大,最大值为:U max =2R3R U =23×30 V =20 V ;当滑动变阻器触头置于变阻器的最下端时,U CD 最小,最小值为:U min =R 3R U =13×30 V =10 V ,所以U CD 的变化范围是10~20 V .故选C. 4.如图3所示的电路中,U =24 V ,滑动变阻器R 2的最大阻值为100 Ω,R 1=50 Ω.当滑片P 滑至R 2的中点时,a 、b 两端的电压为( )图3A .8 VB .12 VC .16 VD .4 V 答案 A解析 由题图可知,滑片P 滑至R 2的中点时,滑动变阻器下半部分电阻为R 下=50 Ω,下半部分电阻与R1并联后的阻值为R并=R1R下R1+R下=25 Ω,则a、b两端的电压为U ab=R并R并+R上U=2525+50×24 V=8 V,故A正确.考点二伏安法测电阻的两种接法5.(多选)在图4中,甲、乙两图分别为测灯泡电阻R的电路图,下列说法正确的是()图4A.甲图的接法叫作电流表外接法,乙图的接法叫作电流表内接法B.甲中R测>R真,乙中R测<R真C.甲中误差由电压表分流引起,为了减小误差,应使R≪R V,故此法测较小电阻好D.乙中误差由电流表分压引起,为了减小误差,应使R≫R A,故此法测较大电阻好答案ACD解析题图甲的接法叫作电流表外接法,题图乙的接法叫作电流表内接法,A正确;题图甲由于电压表的分流导致电流的测量值偏大,由R=UI可知,R测<R真,R越小,电压表分流越小,误差越小,因此这种接法适合测小电阻;题图乙由于电流表的分压导致电压的测量值偏大,由R=UI得R测>R真,R越大,电流表的分压越小,误差越小,因此这种接法适用于测大电阻,B错误,C、D正确.6.(多选)(2020·长沙一中期中)用伏安法测电阻,当对被测电阻的阻值一无所知而无法选择用何种接法时,可采用试触的方法.如图5所示,某同学测量未知电阻R时,让电压表的一端接在A点,另一端先后接到B点和C点;他发现电流表示数有明显变化,而电压表示数无明显变化,则下列说法中正确的是()图5A.R与电压表阻值接近,应选择电流表内接电路B.如果选择电流表内接电路,测量值大于真实值C.R与电流表阻值接近,应选择电流表外接电路D.如果选择电流表外接电路,测量值大于真实值答案AB解析由题图电路图可知,电压表的一端接A点,另一端接到B点时,电压表与电阻并联,电流表测电阻与电压表电流之和,另一端接到C点时,电流表测通过电阻的电流;若电流表示数有明显变化,而电压表示数无明显变化,说明电压表分流较大,而电流表分压较小,故R阻值较大,与电压表阻值接近,故应选择电流表内接电路;如果选择电流表内接电路,测量值是待测电阻和电流表电阻的串联总电阻,测量值大于真实值,故A、B正确,C、D错误.7.两个定值电阻R1、R2串联后接在输出电压U=12 V的直流电源上,且电源电压保持不变.把一个内阻不是远大于R1、R2的电压表接在R1两端(如图6所示),电压表的示数为8 V,如果把此表改接在R2两端,则电压表的示数()图6A .小于4 VB .等于4 VC .大于或等于8 VD .大于4 V ,小于8 V答案 A解析 电压表接在R 1两端时,其示数为8 V ,则此时电阻R 2两端的电压为4 V ,将R 1与R V 并联后的电阻用R 1V 表示,则R 1V R 2=2,即R 1V =2R 2,由于R 1>R 1V ,则R 1>2R 2.当电压表改接在R 2两端时,将R 2与R V 并联后的电阻用R 2V 表示,则R 2>R 2V .此时电阻R 1两端的电压U 1与电压表示数U 2V 之比为U 1U 2V =R 1R 2V >2R 2R 2V >2R 2R 2,即U 1U 2V>2,故电压表的示数将小于4 V ,选项A 正确.8.(2021·江苏省丹阳高级中学高三一模)太阳能电池是一种利用太阳光直接发电的光电半导体薄片,在有光照射时,可以将光能转化为电能,在没有光照射且未储存电能时可视为一个电阻.该同学先将某太阳能电池用不透光的黑色器件盒封好(电阻约为1 kΩ),利用电源电压为3 V 的电源、量程为3 V 的电压表(内阻约为3 kΩ)、量程为6 mA 的电流表(内阻约为5 Ω)、滑动变阻器R 以及开关、导线等进行实验测此太阳能电池的电阻,则本实验应该采用的实验电路设计图为( )答案 C解析 因R x R A =1 0005>R V R x=3 0001 000,则应该采用电流表内接电路;滑动变阻器接成分压电路,则电路图选择C.9.(2021·江苏省阜宁中学高二期末)如图7电路是将滑动变阻器作分压器用的电路,C 、D 为分压器的输入端,A 、B 为分压器的输出端,把变阻器的滑片P 放在变阻器正中间,下列判断中正确的是( )图7A .空载时输出电压为U AB =U CDB .当接上负载R 时,输出电压为U AB <U CD 2C .负载电阻R 的阻值越小,U AB 越接近U CD 2D .滑片P 向下滑动,可实现U AB =U CD 2答案 B解析 空载时,设变阻器下部分电阻为R ′,输出电压为U AB =R ′R 0U CD ,滑片P 从正中间向下滑动,则输出电压从U CD 2逐渐减小,A 、D 错误;当接上负载R 时,负载与变阻器下部分电阻并联,有R 并=RR ′R +R ′<R ′,输出电压为U AB =R 并R 0-R ′+R 并U CD=1R0-R′R并+1U CD<1R0-R′R′+1U CD=12U CD,负载电阻R的阻值越小,并联电阻越小,输出电压也越小,U AB越远离U CD2,B正确,C错误.10.如图8所示,用电压表和电流表测电阻,R x为待测电阻,如果电压表的读数是3.50 V,电流表的读数是10.0 mA,电压表的内阻是1.50 kΩ,电流表的内阻是10 Ω,那么R x的精确值为()图8A.457 Ω B.350 ΩC.360 Ω D.1 200 Ω答案 A解析通过电压表的电流I V=UR V=3.501.50×103A=73×10-3A,则R x=UI Rx=3.5010.0-73×10-3Ω≈457 Ω,故选A.11.电位器是变阻器的一种.如图9所示,如果把电位器与灯泡串联起来,利用它改变灯泡的亮度,则下列说法正确的是()图9A.连接A、B,使滑动触头顺时针转动,灯泡变暗B.连接A、C,使滑动触头逆时针转动,灯泡变亮C.连接A、C,使滑动触头顺时针转动,灯泡变暗D.连接B、C,使滑动触头顺时针转动,灯泡变暗答案 A解析连接A、B,使滑动触头顺时针转动时,根据电阻定律,电位器接入电路的电阻增大,电流减小,灯泡变暗,故A正确;连接A、C,电位器接入电路的电阻不变,电流不变,灯泡亮度不变,故B、C错误;连接B、C,使滑动触头顺时针转动时,根据电阻定律,电位器接入电路的电阻减小,电流增大,灯泡变亮,故D错误.12.(多选)(2021·腾冲县第八中学高二期末)如图10所示,M、N间电压恒定,当开关S接通a点时,电压表示数为10 V,电流表示数为0.2 A;当开关S接通b 点时,电压表示数为12 V,电流表示数为0.15 A.由此可知()图10A.S接在a点时的测量值更准确B.S接在b点时的测量值更准确C.R x的真实值是70 ΩD.电流表的内阻是20 Ω答案BC解析S接a和接b时,电流表的示数变化较大,这说明电压表的分流较大,因此接b点时,采用电流表内接法测电阻误差较小.设电源的电压为U,电流表的内阻为R A,由题得U=12 V,则有:S接a时,U=U1+I1R A,即U=10 V+0.2 A×R A,S接b时,U=I2(R x+R A),即:U=0.15 A×(R x+R A),联立解得R x=70 Ω,R A=10 Ω,B、C正确.13.做完伏安法测电阻实验后,为了更好的观察电流表内外接对实验结果的影响,爱思考爱动手的马同学,拆开了电流表和电压表并进行了改造.如图11甲,他在电流表干路位置焊接了一个10 Ω定值电阻,如图乙,他给电压表并联了一个10 Ω定值电阻.假设待测电阻约为10 Ω,以下说法正确的是()图11A.改后的电流表和正常电压表按丙图实验可以较为准确的测出待测电阻B.改后的电流表和正常电压表按丁图实验可以较为准确的测出待测电阻C.改后的电压表和正常电流表按丙图实验可以较为准确的测出待测电阻D.改后的电压表和改后的电流表按丁图实验可以较为准确的测出待测电阻答案 A解析电流表和电压表的改造对二者的读数没有影响,即读数依然是正确的;改造后的电流表的内阻约为10 Ω,改造后的电压表的内阻也约为10 Ω,都与被测电阻的阻值很接近.改造后的电流表由于内阻增大,所以分压能力增强了,不适宜使用内接法;改造后的电压表由于内阻减小,所以分流能力增强了,不适宜使用外接法.所以,改后的电流表和正常电压表按题图丙所示的电路可以较为准确的测出待测电阻,或者使用改后的电压表和正常电流表按题图丁所示的电路可以较为准确的测出待测电阻,故选A.。

沪科版物理九年级全一册 15.1 电阻和变阻器 -滑动变阻器 教案

沪科版物理九年级全一册 15.1 电阻和变阻器 -滑动变阻器 教案
课题名称
滑动变阻器
第课时总第课时
教育目标
知识能力
知道变阻器的原理;知道滑动变阻器的结构;会用滑动变阻器改变电路中的电流;会使用电阻箱并会读出电阻箱的示数。
过程与方法
通过实验学生自主探究实验分析归纳变阻器的原理、滑动变阻器的结构从而掌握会用滑动变阻器改变电路中的电流的方法。
情感、态度价值观
激发学生探究变阻器的兴趣;积极主动指出变阻器的原理,能将自己的发现主动与实际生活相联系,从中体会科学知识对生产生活的应用及其价值,从而使其精神得到愉悦。
3.它有ABCD四个接线柱,而目前电路中电流经过元件只需“一进一出”两个接线柱,那么滑动变阻器有哪些接法呢?
教师:应用数学排列法
学生:讨论得出有6种,AB、CD;AC、AD;BC、BD
4.探究滑动变阻器的正确连接方法:
(1)教师演示前两种接法,并总结得出滑动变阻器的错误接法和正确接法。
(2)学生分组实验:分成两大组探究,一组探究滑动变阻器的AC、AD;一组探究滑动变阻器的BC、BD,将其接入电路,调节滑片,观察灯泡的亮度,并作好记录。
教学重点
变阻器的原理与接法。
教学难点
能根据要求正确连接与使用变阻器。
教学方法
讲授、讨论、演示
教学类型
新授课
教学设计
学生活动设计
一、一、情景引入,触发思维
(一)演示实验:先播放伴有地方特色的川江号子的重庆夜景视频引出灯泡有亮度变化和声音有大小变化,再演示灯泡变化让学生获得身临其境的感受。
教师问:灯泡和电流表是怎样变化的,说明电路中的什么发生了改变?
五、当堂检测
学生完成导学案中的当堂检测部分;教师巡视并对部分题目加以指导,并以此为反馈调整自己今后的教学。

初三物理总复习3 电学中的滑动变阻器

初三物理总复习3     电学中的滑动变阻器

甲乙电学中有关滑动变阻器的题目如图所示,电源电压保持不变,当滑片P向右移动时,滑动变阻器连入电路中的电阻变,电路中的电流变,R1两端的电压变,滑动变阻器两端的电压变;当滑片P向左移动时,滑动变阻器连入电路中的电阻变,电路中的电流变,R1两端的电压变,滑动变阻器两端的电压变。

结论:串联电路中,滑动变阻器电阻变大,电路中的电流变,滑动变阻器两端的电压变,定值电阻两端的电压变。

反之亦然。

1、滑动变阻器在电路中的作用:(1);(2);(3);1、如图所示的电路中,电源两端的电压保持不变。

闭合开关S,将滑动变阻器的滑片P向右移动,下列说法正确的是:()A、电压表V1与电压表V2的示数之和保持不变。

B、电压表V2与电流表A的示数之比保持不变。

C、电流表A的示数变小,电压表V1的示数变大。

D、电流表A的示数变小,电压表V2的示数变大。

2、如图所示,电源电压不变,当滑动变阻器滑片P向右移动时,电压表和电流表的示数变化是:()A、V示数不变,A1示数不变,A2示数变小B、V示数变大,A1示数变小,A2示数变大C、V示数变小,A1示数变小,A2示数变大D、V示数不变,A1示数变小,A2示数变小3、如图所示,滑动变阻器的滑片在某两点间移动时,电流表的示数范围在2A至3A之间,电压表的示数范围在6V至9V之间.则定值电阻R的阻值及电源电压分别是………( )A.3Ω 15V B.6Ω 15V C.3Ω 12V D.6Ω 12V4、如图6所示电路,电源电压保持不变,当闭合开关S,调节滑动变阻器阻值从最大变化到最小,两个电阻的“U-I”关系图像如图7所示。

电源电压为 V,定值电阻R1的阻值为Ω,滑动变阻器R2的最大阻值为Ω5、如图所示,电源电压保持不变,R为定值电阻,在M、N两接线柱上接一个标有“6V 2W”灯泡,闭合开关S,灯泡恰好正常发光;如果在M、N两接线柱间换一个标“6V 3W”的灯泡,闭合开关S后,这只灯泡消耗的功率()A.小于3W B.大于3W C.等于3W D.不能确定6、如图所示电路,电阻R1=8Ω,R2=10Ω,电源电压及定值电阻R的阻值未知.当开关S接位置1时,电流表示数0.2A.当开关S接位置2时,电流表示数可能值在 A到 A之间.7、在“探究一定电压下,电流与电阻的关系”的实验中,老师提供的实验器材有:电源(电压恒为4.5Ⅴ),电流表、电压表各一个,开关一个,四个定值电阻(5Ω、10Ω、15Ω、20Ω),两只滑动变阻器(规格分别为“20Ω2A”、“50Ω1A”),导线若干。

2023最新-初三物理变阻器教案(优秀6篇)

2023最新-初三物理变阻器教案(优秀6篇)

初三物理变阻器教案(优秀6篇)作为一位杰出的教职工,常常需要准备教案,教案是教学活动的总的组织纲领和行动方案。

教案要怎么写呢?为朋友们整理了6篇《初三物理变阻器教案》,我们不妨阅读一下,看看是否能有一点抛砖引玉的作用。

初三物理变阻器教案篇一教学目标知识目标1.知道滑动变阻器的构造和作用,能改变电阻的原理.2.知道滑动变阻器所标规格的含义,会识别滑动变阻器规格,会把滑动变阻器连入电路使之改变电路中电流.3.知道电阻箱用途,会读出电阻箱示数.4.知道变阻器和变阻箱电阻变化的区别和特点.能力目标1.培养学生的创新思维.2.培养学生依据物理事实分析,归纳问题的能力.3.培养学生使用电学仪器的技能和良好习惯.情感目标培养学生实事求是的科学态度,加强思想品德教育.教学建议教材分析从理论在实践应用出发,由一个实际问题的提出引入新课。

本节的教学内容主要是滑动变阻器的构造及其使用,由于变阻器的部件较多,接法又有多种,因此变阻器是初中电学教学的难点之一,为此,九年义务教育物理教学方案已作过调整,在电学问题中不出现变阻器三个接线柱同时接入电路的情况,这一点在教学过程中也常加以注意.本节的另一内容电阻箱由滑动变阻器特点引出。

教法建议本节宜采用联系实际,注意观察,对照和思考,仔细观察变阻器,做到实物、结构示意图和符号三者相对照.教师引导、启发、示范,学生观察、亲自操作.师生共同讨论分析,归纳出变阻器的使用规则.引入本节课题时,创设奇趣的物理情境很重要,只有这样,才能激发学生的求知欲,并突出变阻器的作用,有效地减小教学坡度,加深学生对变阻器的构造、原理的认识.可以由滑动变阻器特点引出电阻箱,滑动变阻器和电阻箱的特点等对比教学.教学设计方案引入新课演示1 出示收音机,选择某一台,调节音量控制旅扭,音量发生变化.为什么调节音量开关时,喇叭音量会变化?1.旋电视机的亮度旋钮,荧光屏上的图像会变明变暗.2.一幕话剧开始了,剧场里的照明灯是怎样由亮变暗?演示2 出示滑动变阻器,告诉学生它叫滑动变阻器,实验室中常用的仪器,将滑动变阻器、小灯泡串联后接入电路,闭合开关,移动滑片,让学生观察小灯泡亮度,指出亮度变化都是由于滑动变阻器起作用。

第3节 电阻的测量(教案)

第3节 电阻的测量(教案)

第3节电阻的测量【教学目标】一、知识与技能1.具有初步的实验操作技能,会使用电流表和电压表测电阻.2.会记录实验数据,知道简单的数据处理方法,会写简单的实验报告,会用科学术语、简单图表等描述实验结果.3.通过使用滑动变阻器,进一步理解滑动变阻器在电路中的作用,巩固滑动变阻器的正确使用方法.二、过程与方法1.通过测量小灯泡的电阻,了解欧姆定律的应用.2.让学生根据实验课题选择仪器、设计实验、制定实验操作方案等,培养学生的实验能力.三、情感、态度与价值观1.通过学生自己的设计、操作、分析、总结,培养学生实事求是的科学态度和周密、严谨的科学思维方法,养成良好的学习习惯.2.在共同完成的操作及实验过程中,培养同学之间相互协作的团队精神.【教学重点】利用电流表、电压表测量小灯泡的电阻.【教学难点】自行设计科学、完整的实验操作方案.【教具准备】(学生可2人或4人一组)干电池组(带盒)或学生电源、电压表、电流表、带灯座的小灯泡(或定值电阻)、开关、滑动变阻器、导线若干、多媒体课件等.【教学课时】1.5课时【巩固复习】教师引导学生复习上一节内容,并讲解学生所做的课后作业(教师可针对性地挑选部分难题讲解),加强学生对知识的巩固.【新课引入】师 同学们上节课学习了欧姆定律,并已能用欧姆定律的公式做一些简单的计算,现在请同学们看这样的题目.例题1(多媒体展示)用电压表测出一段导体两端的电压是7.2V ,用电流表测出通过这段导体的电流为0.4A ,这段导体的电阻是多少?同学们练习,教师请两个同学上讲台板书演算过程.解:根据欧姆定律I=R U 得R=I U =A4.0V 2.7=18Ω. (此题目是上节课欧姆定律公式的巩固应用,并且有同类型的例题.教师对学生的演算可以不做过多的讲评,直接关注其变形公式I U R =.) 师 欧姆定律I=R U 可变形为IU R =,可不可以说导体的电阻R 与导体两端电压成正比,而与通过导体的电流成反比?也就是说,加在导体两端的电压越高,导体的电阻R 就会越大;通过导体的电流越大,导体的电阻就会越小?(学生通过对“电阻”一节的学习及课后探究已有所理解)生:电阻是导体本身的性质,是由导体本身的因素决定的,和导体两端是否有电压,电压多高,以及导体中是否有电流,电流的大小都没有关系.教师肯定同学的回答并强调:对于变形公式IU R =,不能单纯从数学的角度理解,不存在R 与U 成正比,R 与I 成反比的关系,但是I U R =可以作为电阻的计算式,由一段导体两端的电压和通过导体的电流来计算这段导体的电阻.【进行新课】知识点 用“伏安法”测电阻(1)提出问题:师 如果我们想知道某种灯泡的电阻是多大,该怎么办呢?(2)设计方案:师 我们只要能测出灯泡两端的电压和通过它的电流,利用欧姆定律的公式变形可得出灯泡的电阻值,下面请同学们思考下列问题:a.如何能测出灯泡两端的电压值?(已知灯泡的额定电压为2.5V )b.如何能测出通过灯泡的电流值?c.欲使灯泡连接在电路中,应该再加一些什么器材?d.要多测几次,观察灯泡在不同电压下的阻值是否相等,应怎样改变其电压值?接入什么器材好?生:器材的选取:如果灯泡的额定电压是2.5V ,则电源用两节干电池就可以;电压表使用0~3V 量程即可,电流表使用0~0.6A 量程即可,滑动变阻器应该挑选最大电流超过0.5A 的规格.教师总结实验注意事项:①注意观察电流表、电压表的指针是否指在“0”刻度线处,如果不在,还要注意先调零;②在连接电路的过程中开关要始终处于断开状态;③如果使用的导线芯是多股细铜线,连接时要将其顺时针缠绕在接线柱上,这样拧接线柱时会越旋越紧.④合上开关前,滑片应该在滑动变阻器阻值最大的位置上,以防止电路中电流突然过大.⑤读数时,眼睛正对刻度线,确保读数正确.师 下面请大家根据刚才我们设计的思路,对照自己桌前的器材选择你所需的实验仪器,并设计实验报告.教师用多媒体播放课件“实验探究报告”.第*组实验探究报告(多媒体课件)[实验目的:]测量小灯泡的电阻.[实验原理:]I U R. [实验电路:][实验器材:]小灯泡:额定电压为 V.滑动变阻器:最大阻值,允许通过的最大电流;电源: V;开关、导线若干.[实验步骤:]1.按电路图连接实物电路.连接电路时,开关应断开.大致估计电流表、电压表测量的最大电流值和最大电压值,选择合适的量程接入,如不能估计,则要选择量程较大的接线柱接入.2.检查电路无误后,将滑动变阻器滑片调至滑动变阻器阻值最大的位置.3.合上开关,并迅速断开开关(试触),在开关合上的瞬间观察电流表、电压表指针的变化,判断电表连接是否正确(有无接反),电流表、电压表量程连接是否合适(量程大,还是小).4.根据试触的情况,调整电流表、电压表接入电路的量程,确保电压表、电流表连接正确.5.合上开关,移动滑动变阻器的滑片.改变被测小灯泡两端的电压,测出通过小灯泡的电流和小灯泡两端的电压,分别记下三组对应的电流和电压的数值,将测量的电流和对应的电压值,填入数据表格对应的空格内.注意:在移动滑动变阻器的滑片测量时,应先将滑片移在小灯泡额定电压值的位置上,先测出额定电压对应的电流值,再使小灯泡两端的电压逐次降低,测出对应的电压和电流值(弄清楚如何移动滑动变阻器滑片可以使其电阻值增大或减小).在读取电流表、电压表数值时,要先弄清楚电流表、电压表接入电路的量程以及该量程下每一大格、每一小格代表的数值.读数时,眼睛正对刻度线,确保读数正确.(3)进行实验:教师引导学生分组完成实验,并将实验数据填入表格内.(4)分析与论证: 学生根据公式I U R =计算出每次灯泡的电阻值,并进行比较. (5)评估与交流:师 你能从这些数值中看出还有什么规律吗?生:灯泡的电阻随电压的增加而增大,因为灯泡的电压越大,灯泡越亮,灯丝温度越高,其电阻值就越大.即灯丝的电阻随温度的变化而变化.教师总结:误差分析——电表对测量结果的影响:由于电压表和电流表本身都有一定的电阻,会使测出的灯泡电阻值与真实值间存在差异,电流表和电压表连入电路的方式有两种.①外接法:如图甲所示,在外接法中,电压表的示数表示待测电阻R 两端的电压UR 、电流表的示数表示通过电阻R 和电压表的总电流,即I=I R +I V ,待测电阻值应为RR I U R =真,而测出来的电阻值I U R R =测,由于I >I R ,所以R 测<R 真,即测得的电阻值比真实值偏小.当待测电阻很小时,采用外接法可减小测量误差.②内接法:如图乙所示,在内接法中,电流表的示数表示通过R 中的电流I R ,电压表的示数表示电阻R 两端电压U R 与电流表两端电压U A 之和,即U=U R +U A .根据R U I =,待测电阻值应为RR I U R =真,而测量的电阻值I U R R =测,因为U >U R ,使R 测>R 真,即测量值比真实值偏大.如果待测电阻R 的阻值很大,根据串联电路的特点,通过电阻R 和电流表中的电流相等,由欧姆定律知U R =I R R 远大于U A =I R R A ,即U 近似等于U R ,使R 测≈R 真.因此,当待测电阻很大时,采用内接法.例题教师用多媒体展示练习册中对应题目,先让学生思考,后讲解.课堂演练完成本课时对应课堂练习.【课堂延展】用其他方法测量电阻师在上一个实验中,用的是两块电表,电压表用来测电压,电流表用来测电流,那么,单独使用一种电表,如何测出灯泡的电阻呢?学生分组讨论,再由代表阐述本组创新的方案.教师总结:测电阻的其他方法(用多媒体展示)课堂演练完成本课时对应课堂练习.【教师结束语】这节课我们学习了电阻的测量方法,掌握了测小灯泡电阻的实验电路、器材的选取,知道了灯丝的电阻随温度的变化而变化,更熟悉了一些仪器的操作方法,加深了对仪器使用的理解.课后作业完成本课时对应课后练习.1.“伏安法”测电阻是个典型的电学实验,所用仪器较多,操作比较复杂,对学生能力的要求比较高,所以该实验有一定的难度,应引起高度重视.2.实验电路图要由学生自己设计得出,待画出电路图后,还要问为什么这样设计,这是很关键的,有的学生看书上这样画,他就这样画,而说不出为什么.3.注意事项可以放在实验进行中说明,或学生有问题时再指出,这样比单独占用一些时间要好一些,因为学生出错了,就知道去查错,从而加深对注意事项的认识、理解和记忆.4.对个别同学的错误数据不要一味地加以否定,而要注意引导,看是因为读数引起的还是计算引起的,帮助他们查找到问题的根源,有的电路连接有问题,也可能出现不合理的实验数据.所以我们老师还是要想得更远一些才好.5.三次实验尽量在允许的范围内拉开三组实验数据的差距,便于分析实验结论.6.本节在做测量小灯泡的电阻实验时,多测几次的目的不是为了求平均值来减小误差,而是要学生从多次计算出来的结果中能看出其中的规律.对于灯泡的电阻,受灯丝温度的影响,求平均值是没有意义的.。

电阻(滑动变阻器)PPT课件(初中科学)

电阻(滑动变阻器)PPT课件(初中科学)
的阻值将如何变化? 变小 若接在 A 和 B 两 个接线柱上,阻值为 最大值 且始终保持不变。
你认为滑动变阻器接入电路时滑片应 放在什么位置好呢?为什么?
应放在电阻最大端。因为在同一个电路中, 电阻最大时,电流最小,便于保护电路。
超导体
一些物质当温度降落到某一温度时, 电阻会变为零,这种现象叫做超导现象。 能够产生超导现象的物质,叫做超导体。 如果超导体能应用于实际会降低输电损耗, 提高效率及在其他方面给人类带来许多好处. 超导线圈的电流很大,可以一直存在。.
我国的磁悬浮列车
❖ 利用超导 磁体制成 成的 ——
❖ 我国第一 条磁悬浮 列车实验 线在长沙 建成通车
训练: p向右移,电阻怎么样变化?
小结
❖ 1、全部连接上接线柱,连入电阻为0欧 ❖ 2、全部连接下接线柱,连入电阻为最大值 ❖ 3、一上一下连接电阻可变,有效电阻看连接
的下面的接线柱。
你知道:人体的电阻有多大吗?
一般来说,人体电阻的平均值是 1000—2000欧。不同的人电阻是不 同的,同一个人在不同情况下的电 阻也是不同的。当气温高或人体出 汗时人体电阻较小;而在气温低、 空气干燥的冬天,人体皮肤很干燥 时,电阻较大。
灯光的亮暗
ห้องสมุดไป่ตู้
风扇的快慢 声音的强弱
灯光的亮暗 声音的强弱 风扇的快慢
是怎么控制的呢?
如何改变导体的电阻?
改变导体电阻最方便、实用的方法是
改变导体的长度。
变阻器
❖ 1、变阻器:能改变电阻大小的一种电学仪器。 ❖ 实验室最常用的变阻器:滑动变阻器
❖ 2、滑动变阻器的原理:利用改变接入电路 部分的电阻丝长度来改变电阻。
架子
金属杆 滑片 瓷筒

《变阻器》教学设计

《变阻器》教学设计

《变阻器》教学设计一、什么是教学设计教学设计是根据课程标准的要求和教学对象的特点,将教学诸要素有序安排,确定合适的教学方案的设想和计划。

一般包括教学目标、教学重难点、教学方法、教学步骤与时间分配等环节。

二、《变阻器》教学设计(精选5篇)作为一名专为他人授业解惑的人民教师,有必要进行细致的教学设计准备工作,借助教学设计可以更好地组织教学活动。

那么应当如何写教学设计呢?以下是小编整理的《变阻器》教学设计(精选5篇),希望对大家有所帮助。

《变阻器》教学设计1一、教学目标1.了解滑动变动器的结构,知道正确使用变阻器的方法。

2.学生能够在探究变阻器的使用过程中,体验科学探究的方法。

3.通过探究活动,产生动手操作使用变阻器的欲望。

二、教学重、难点【重点】理解滑动变阻器工作的原理。

【难点】正确使用滑动变阻器。

三、教学过程环节一:导入新课提问学生谁能想出改变电路中小灯泡亮度的方法,学生能够想到改变接入电路中定值电阻的大小。

教师继续提问,在不改变电源两端电压的情况下,如何逐渐改变小灯泡的亮度?通过问题的引入,导入新课。

环节二:新课讲授老师进行演示书上的实验:取一节干电池、小灯泡、导线若干、两个连接导线的夹子和一根铅笔芯,按照图连接电路。

改变接入铅笔芯的位置,观察小灯泡的亮度。

在实验前后,提问学生:小灯泡的亮度分别有怎样变化?教师指导:灯泡亮度的变化是由通过的电流引起的,而电流的变化则是由电阻的变化引起的,导体的长度是影响电阻大小的一个因素,导体的长度越长,导体的电阻就越大,当电压相同时,电路中的电阻发生改变,电路中的电流就会发生改变,从而使小灯泡的亮度发生改变。

在完成演示实验后,教师讲解变阻器的概念:能改变接入电路中电阻大小的元件叫做变阻器。

展示学生实验中常用的滑动变阻器。

讲解滑动变阻器的结构,给出结构示意图和电路中的符号。

1、滑动变阻器结构图2、滑动变阻器符号提问学生:哪两个接线柱之间电阻不变。

总结得到:A、B接线柱之间和C、D接线柱之间的电阻是不变的。

电学-滑动变阻器

电学-滑动变阻器

一、电阻(一)定义及符号:1、定义:电阻表示导体对电流阻碍作用的大小。

2、符号:R。

(二)单位:1、国际单位:欧姆。

规定:如果导体两端的电压是1V,通过导体的电流是1A,这段导体的电阻是1Ω。

2、常用单位:千欧、兆欧。

3、换算:1MΩ=1000KΩ 1 KΩ=1000Ω4、了解一些电阻值:手电筒的小灯泡,灯丝的电阻为几欧到十几欧。

日常用的白炽灯,灯丝的电阻为几百欧到几千欧。

实验室用的铜线,电阻小于百分之几欧。

电流表的内阻为零点几欧。

电压表的内阻为几千欧左右。

(三)影响因素:1、实验原理:在电压不变的情况下,通过电流的变化来研究导体电阻的变化。

(也可以用串联在电路中小灯泡亮度的变化来研究导体电阻的变化)2、实验方法:控制变量法。

所以定论“电阻的大小与哪一个因素的关系”时必须指明“相同条件”3、结论:导体的电阻是导体本身的一种性质,它的大小决定于导体的材料、长度和横截面积,还与温度有关。

4、结论理解:⑴导体电阻的大小由导体本身的材料、长度、横截面积决定。

与是否接入电路、与外加电压及通过电流大小等外界因素均无关,所以导体的电阻是导体本身的一种性质。

⑵结论可总结成公式R=ρL/S,其中ρ叫电阻率,与导体的材料有关。

记住:ρ银<ρ铜<ρ铝,ρ锰铜<ρ镍隔。

假如架设一条输电线路,一般选铝导线,因为在相同条件下,铝的电阻小,减小了输电线的电能损失;而且铝导线相对来说价格便宜。

(四)分类12、可变电阻(变阻器)⑴滑动变阻器:构造:瓷筒、线圈、滑片、金属棒、接线柱结构示意图:。

变阻原理:通过改变接入电路中的电阻线的长度来改变电阻。

使用方法:选、串、接、调根据铭牌选择合适的滑动变阻器;串联在电路中;接法:“一上一下”;接入电路前应将电阻调到最大。

铭牌:某滑动变阻器标有“50Ω1.5A”字样,50Ω表示滑动变阻器的最大阻值为50Ω或变阻范围为0-50Ω。

1.5A表示滑动变阻器允许通过的最大电流为1.5A.作用:①通过改变电路中的电阻,逐渐改变电路中的电流和部分电路两端的电压②保护电路应用:电位器优缺点:能够逐渐改变连入电路的电阻,但不能表示连入电路的阻值注意:①滑动变阻器的铭牌,告诉了我们滑片放在两端及中点时,变阻器连入电路的电阻。

初中九年级物理滑动变阻器使用方法

初中九年级物理滑动变阻器使用方法

滑动变阻器使用方法滑动变阻器一般串联在电路中。

连接时应“一上一下”的把接线柱接人电路中。

连接电路时应把滑动变阻器的滑片滑至阻值最大处。

滑动变阻器定义:滑动变阻器是电路中的一个重要元件,它可以通过移动滑片的位置来改变自身的电阻,从而起到控制电路的作用。

在电路分析中,滑动变阻器既可以作为一个定值电阻,也可以作为一个变值电阻。

滑动变阻器构造:滑动变阻器的构成一般包括接线柱、滑片、电阻丝、金属杆和瓷筒等五部分。

滑动变阻器符号:常用Rx表示,元件符号位或。

滑动变阻器结构示意图:滑动变阻器工作原理:通过改变接入电路中电阻丝的长度,可以逐渐改变电阻。

滑动变阻器作用:改变电流、调节电压和保护用电器。

滑动变阻器铭牌:观察滑动变阻器的铭牌,能够了解它的最大阻值和允许通过的最大电流。

例如铭牌上标有“20Ω 1.5A”的字样,说明该滑动变阻器的最大阻值是20Ω,允许通过的最大电流是1.5A。

滑动变阻器优缺点:优点:能连续地改变接人电路的电阻值;缺点:不能直接读出电阻值的大小。

滑动变阻器的接法口诀:串入电路调流控压;一上一下作用最大;同上同下没有变化;连入之前调到最大。

滑动变阻器在电路中可以作限流器用,也可以作分压器用。

在确保安全的条件下,如何选用这两种不同的形式,是由电路中的需要来决定的。

滑动变阻器限流式以下情况可选用限流式接法:①待测用电器电阻接近滑动变阻器电阻(也可选用分压式接法)。

②简化电路,节约能源。

滑动变阻器分压式以下情况必须使用分压式接法:①待测用电器电阻远大于或远小于滑动变阻器电阻。

②实验要求待测用电器电流及其两端电压可以由0开始连续变化(例如测小灯泡的伏安特性曲线)。

③实验要求待测用电器电流及其两端电压可变范围较大。

④采用限流式接法时,无论如何调节变阻器,电流、电压都大于对应电表的量程。

串分压公式:U1/U2=R1/R2并分流公式:I 1/I 2=R2/R1在一个并联电路中,电路中总电阻的倒数等于各支路上电阻的倒数之和。

滑动变阻器在电路中有什么作用

滑动变阻器在电路中有什么作用

滑动变阻器在电路中有什么作用滑动变阻器是一种电路元件,也是电学中常用器件之一,它可以通过来改变自身的电阻,从而起到控制电路的作用。

在电路分析中,滑动变阻器既可以作为一个定值电阻,也可以作为一个变值电阻。

那么滑动变阻器在电路中具体有哪些作用呢?主要作用1、保护电路。

2、滑动变阻器在电路中可以作限流器用,也可以作分压器用。

3、改变电压。

探究欧姆定律时,起到改变与其串联的用电器两端电压的作用。

4、在“伏安法”测电阻时,滑动变阻器的作用是通过改变滑动变阻器接入电路的电阻的大小,从而改变电路中的各种物理量(包括电流和电压),来达到多次测量取“平均值”的效果。

而多次测量取“平均值”是为了减小测量误差,让实验结果更准备。

5、通过改变接入电路部分的电阻来改变电路中的电流的大小和方向,从来而改变与之串联的导体(用电器)两端的电压。

在连接滑动变阻器时,要求:自“一上一下,重点在下”,金属杆和电阻丝各用一个接线柱;实际连接应根据要求选择电阻丝的两个接线柱。

6、在“伏安法”测电功率中,滑动变阻器的作用是改变小电灯泡两端电压,使其等于小电灯泡的额定电压。

滑动变阻器的构成一般包括接线柱、滑片、电阻丝、金属杆和瓷筒等五部分。

滑动变阻器的电阻丝绕在绝缘瓷筒上,电阻丝外面涂有绝缘漆。

工作原理滑动变阻器是电学中常用器件之一,它的工作原理是通过改变接入电路部分电阻线的长度来改变电阻的,从而逐渐改变电路中的电流的大小。

滑动变阻器的电阻丝一般是熔点高,电阻大的镍铬合金,金属杆一般是电阻小的金属,所以当电阻横截面积一定时,电阻丝越长,电阻越大,电阻丝越短,电阻越小。

实际应用音响上调节音量大小的旋钮;台灯上调节灯光亮度的旋钮;电脑上调节显示器亮暗的旋钮;调节电烫斗的温度的旋钮,另外,汽车上的油量表,过磅称的称重仪等都利用了滑动变阻器。

另外,日常生活中我们百经常用到旋钮型变阻器,能够调整音量的电位器,调节台灯亮度的旋钮。

初中物理电阻和变阻器公开课教案

初中物理电阻和变阻器公开课教案

初中物理电阻和变阻器公开课教案变阻器可以调节电阻大小的装置,接在电路中能调整电流的大小。

一般的变阻器用电阻较大的导线和可以改变接触点以调节电阻线有效长度的装置构成。

下面是为大家整理的初中物理电阻和变阻器公开课教案5篇,希望大家能有所收获!初中物理电阻和变阻器公开课教案1一、教学目标知识与技能1、知道电阻的概念、单位及其换算,以及电阻器在电路中的符号。

2、理解决定电阻大小的因素,知道滑动变阻器的构造,在电路中的符号,理解滑动变阻器的作用,会把滑动变阻器接入电路以改变电路的电流,知道变阻箱的读数方法。

过程与方法1、利用“控制变量法”和“归纳法”对决定电阻大小的因素进行实验探究。

2、利用图示分析和实验验证的方法来学习滑动变阻器的构造、作用、使用方法。

情感态度价值观培养实事求是的科学探究态度和表达自己观点、尊重他人的意识。

二、教学重点、难点1、教学重点:探究决定电阻大小的因素;变阻器的构造和使用方法。

2、教学难点:控制变量法的运用,会用变阻器改变电流和电压。

三、预习课本76页2分钟四、复习1、什么是电流?电何的定向移动形成电流。

物理学中用每秒钟通过导体任一横截面的电荷量来表示电流的强弱。

用符号I表示,I=Q/t,单位安培,单位符号A。

测量工具;电流表:。

要串联在电路中使用,不能直接接在电源两级,什么是电压?电荷的压力差。

有电源提供,符号U。

单位:伏特,用V表示。

测量工具:电压表,符号V,使用时要并联在电路中使用,可以直接接到电源两端。

测量○哪个用电器两端的电压,只要用电压表“抱一抱”这个用电器。

电流表因为内阻很小,分析电路时刻直接当成一条导线。

电压的内阻很大,电流很小,分析电路时,刻看成开路。

那到底什么事电阻呢?今天我们就一起来认识一下电阻。

五、电阻1、电阻就是导体对电流的阻碍作用。

电阻与电流有这样一个关系:电压一定时,电流越小电阻越大,电流远大,电阻越小。

2、用符号R表示3、单位:欧姆,简称“欧”,符号Ώ,(解释Ώ的读法和写法,并让学生上来写)4、我们知道他的单位是Ώ,那1Ώ到底多大呢?导体两端给1V的电压(电荷的压力差)通过的电流为1A时,1Ώ的单位是比较小的。

初中物理《滑动变阻器》教案

初中物理《滑动变阻器》教案

滑动变阻器一、教学目标1.知识与技能(1)知道滑动变阻器的构造、结构示意图、元件符号和铭牌的物理意义。

(2)知道滑动变阻器的工作原理。

(3)学会正确使用滑动变阻器来改变电路中的电流大小。

2.过程与方法通过认识分析、归纳、总结的科学方法。

3.情感、态度与价值观通过制作“调光灯”的探究实验,体验探究的乐趣,激发学习物理的兴趣,养成团队合作与交流的习惯。

二、教学重点和难点教学重点:滑动变阻器的使用方法和原理。

教学难点:滑动变阻器的原理。

三、教材设计思路和教学流程本节的教学内容主要是滑动变阻器的原理,构造及其使用,是电阻知识的实际应用,是欧姆定律的进一步巩固,同时,有助于学生对串联电路的学习,具有承上启下的作用。

同时,滑动变阻器还有很大的实际应用价值。

本节课从生活中可调速的电风扇、可调光的电灯引入课题,通过教师的演示实验,初步建立滑动变阻器的结构模型和原理,然后让学生应用滑动变阻器制作调光灯,体验成功的喜悦。

通过交流合作学习得出滑动变阻器改变电阻的正确接法,进一步激发他们的思维,讨论,归纳得出滑动变阻器的原理。

本节课要突出的重点之一是:滑动变阻器的使用方法。

方法是:通过学生亲自动手探究“制作调光灯”的实验过程,最大限度地调动学生积极参与教学活动,学会运用科学探究的方法。

教师引导、启发、示范,学生观察、动手探究,师生共同讨论分析,归纳得出滑动变阻器的使用方法,充分体现“教师主导、学生主体”的教学原则。

本节课要突出的另一个重点和突破的难点是:滑动变阻器的原理。

方法是:学生在实验探究的基础上讨论,教师引导学生分析电流路径判断滑动变阻器接入电路的有效部分,得出滑动变阻器的原理。

本课强调学生的主动参与,重视科学探究方法的教育,通过实例使学生感悟知识,认识知识的真实价值,把物理生活紧密结合起来。

四、教学用具1.学生实验器材:滑动变阻器、小灯、学生电源、电键、导线若干、电流表等。

2.演示实验器材:自制滑动变阻器、电源、小电灯、导线、电流表等。

九年级物理上册《变阻器》精品教案

九年级物理上册《变阻器》精品教案

九年级物理上册《变阻器》精品教案一、教学内容本节课选自九年级物理上册第四章《电流的热效应与磁效应》第三节《变阻器》。

详细内容包括:变阻器的定义、原理、种类及应用;滑动变阻器的构造、接线柱的选择与使用方法;电阻器在电路中的作用及调整电路电阻的方法。

二、教学目标1. 知道变阻器的定义、原理、种类及应用,理解滑动变阻器的构造及接线柱的选择与使用方法。

2. 能够运用滑动变阻器调整电路电阻,并分析变阻器在电路中的作用。

3. 培养学生的动手操作能力和实验观察能力,激发学生对物理现象的探究兴趣。

三、教学难点与重点教学难点:滑动变阻器的接线柱选择与使用方法,以及变阻器在电路中的作用。

教学重点:变阻器的原理、种类及应用,调整电路电阻的方法。

四、教具与学具准备1. 教具:演示用滑动变阻器、电阻器、电源、灯泡、电流表、电压表、导线等。

2. 学具:每组一套实验器材,包括滑动变阻器、电阻器、电源、灯泡、电流表、电压表、导线等。

五、教学过程1. 引入:通过展示实际生活中的变阻器应用,如电位器、调光器等,引发学生思考,导入新课。

2. 理论讲解:(1)介绍变阻器的定义、原理、种类及应用。

(2)讲解滑动变阻器的构造、接线柱的选择与使用方法。

3. 实践操作:(1)演示如何用滑动变阻器调整电路电阻。

(2)学生分组进行实验,观察滑动变阻器调整电路电阻的过程,并记录数据。

4. 例题讲解:(1)分析变阻器在电路中的作用。

(2)讲解如何根据电路需求选择合适的变阻器。

5. 随堂练习:(1)设计一个电路,用滑动变阻器控制灯泡的亮度。

(2)分析滑动变阻器在电路中的作用,并计算电路中的电流和电压。

六、板书设计1. 变阻器2. 内容:(1)定义、原理、种类及应用(2)滑动变阻器:构造、接线柱选择与使用方法(3)变阻器在电路中的作用(4)调整电路电阻的方法七、作业设计1. 作业题目:(1)简述变阻器的原理和种类。

(2)画出滑动变阻器的接线图,并说明接线柱的选择原则。

滑动变阻器-PPT课件精选全文

滑动变阻器-PPT课件精选全文
②滑动变阻器的连接
滑动变阻器
电路中电阻增大
根据电路图的连接方式,把实物图连接完整。 (电流表的量程为0-3A,向右移动滑片P,电流表的示数减小)
滑动变阻器
滑动变阻器的使用
①选择合适的滑动变阻器 ②滑动变阻器的连接 采用“一上一下”接法 滑动变阻器的有效电阻右其下端接线柱决定,和上端接线柱无关
滑动变阻器
滑动变阻器的使用
①选择合适的滑动变阻器
滑动变阻器
电阻最大电阻为200Ω
200Ω 5A
铭牌
允许通过的最大电流为5A
电阻可调范围是0~200Ω 电流 I ≤ 5A
滑动变阻器的使用
②滑动变阻器的连接
滑动变阻器
根据电路图的连接方式,把实物图连接完整。 (电流表的量程为0-3A,向右移动滑片P,电流表的示数减小)
滑动变阻器 ②滑动变阻器的连接
每次只能选择两个接线柱,一共有六种不同的接法
结构示意图
是不是每一种接法都可以改变电路中电阻的大小
②滑动变阻器的连接
AB
滑动变阻器 不能起到改变电路中电阻的作用
CD
较大的定值电阻
相当于一根导线
滑动变阻器
②滑动变阻器的连接
滑片P向右移动,AP段电阻丝长度变长,接入电路的电阻变大
AC
AD
有效电阻为AP段
滑动变阻器
②滑动变阻器的连接
滑片P向右移动,BP段电阻丝长度变短,接入电路的电阻变小
BC
BD
有效电阻为BP段
滑动变阻器ຫໍສະໝຸດ ②滑动变阻器的连接AC
能够起到改变电路中电阻大小的作用
AD




BC
BD

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

第三课时电阻滑动变阻器学习目标1.知道导体的电阻跟导体的哪些因素有关,理解决定电阻大小的因素。

2.理解变阻器的构造及作用,画出滑动变阻器的符号及结构示意图,会正确使用变阻器。

3.通过发现用滑动变阻器使电路中的电流发生连续变化的最简捷方法,进一步加深变阻器在电路中所发挥作用的理解。

知识解读1.决定导体电阻大小的因素。

⑴导体的材料,不同材料即使其他条件相同,阻值一般也不同,从课本中的数据可知,银的导电性能最好,因此,在相同长度和横截面积的情况下,它的电阻最小。

其次是铜,再次是铝;⑵导体的长度,其他条件相同时,导体长度越长,阻值越大;⑶导体的横截面积,其他条件相同时,导体横截面积越小,阻值越大;⑷导体的温度,一般情况下是温度升高,电阻变大,如白炽灯的灯丝(由钨丝绕制)在工作时(已热至白炽化,其温度已升高到千度以上)此时的电阻已比不工作时的电阻大许多倍。

但也有例外,例如半导体在温度升高时,电阻反而变小。

2.滑动变阻器⑴结构:变阻器的构造主要为瓷管、线圈(电阻率较大的合金线绕制)、滑片、接线柱等组成,电阻线表面涂着绝缘漆,所以制成的线圈各匝之间相互绝缘,为使滑片P 跟电阻线接触良好,线圈上接触滑片的地方,绝缘漆被刮去,为了便于接线,将滑片套在金属棒上,金属棒两端安装有接线柱。

⑵原理:通过改变接入电路中的导体长度,改变阻值。

相比于拉杆式变阻器和旋盘式变阻箱,它能够连续的改变电阻值,所以将它连入电路时,根据欧姆定律,能够连续改变电压或者电流。

⑶使用方法①接法:将变阻器串联在电路中,要将变阻器的两个接线柱接入电路。

滑动变阻器共有三个或四个接线柱,我们在使用的时候,一般只连接其中的两个接线柱。

当连接A、B两接线柱时,变阻器的整段电阻丝连入电路,因此无论P怎样移动,都不能改变电路中的电阻,这时变阻器相当于一个定值电阻(图a);当连接C、D两接线柱时,变阻器的金属棒直接连入电路,同样的,无论P怎样移动,都不能改变电路中的电阻,这时变阻器相当于一段导线(图b)。

可见,当同时连接滑动变阻器的上面或下面两个接线柱时,它在电路中将不能起到变阻的作用,因而在实际连接时,我们应连接上面和下面的各一个接线柱。

如图c滑动变阻器的PA段接入电路,所以当滑片P向右移时,PA段的长度变长,电阻R PA变大。

可归纳规律为“一上一下,关键看下”。

(如果是三个接线柱,那么C、D两接线柱中只剩下一个接线柱。

)②.使用规则:A.一般串联在电路中。

B.弄清滑片移动时,变阻器接入的电阻线长度怎样变化,电阻怎样改变,电路中电流怎样变化?C.使用前应将滑片放在变阻器阻值最大位置。

D.使用前要了解铭牌。

铭牌上标有变阻器的最大电阻值和变阻器允许通过的最大电流值。

E.接入电路时接线柱的选择原则就是“一上一下”。

3.利用滑动变阻器改变电路中的电流。

如图移动滑动变阻器的滑片,发现在电压不变的情况下,改变电阻可使电流发生变化。

在分析有关滑动变阻器的电路的过程中一定要做到有序分析:变阻器接入电路的是哪一段电阻线?滑片向左右滑动时,这段电阻线的长度怎样改变?变阻器接入电路的电阻怎样改变,电路中的电流怎样改变?电流表的示数怎样变化?经典例说【例1】关于导线的电阻,正确的说法是()A、两根粗细一样的导线,长的电阻比短的电阻大B、两根同样长短的导线,横戴面小的比横截面大的电阻大C、铁的电阻比铜的电阻大D、粗的铜导线其电阻可能比细的铁导线电阻还要大【例2】有甲、乙两导体用同种合金制成,且长度也相等,而甲导体的横截面积是乙导体的2倍,哪个的电阻大?若将甲导体的长度均匀地拉长为原来的2倍,甲、乙两导体的电阻哪个大?【例3】图为滑动变阻器的简图,它有四个接线柱,C和D为金属棒的两端。

A和B为电阻线圈的两个端点,P为滑片,那么一共有______种接法,若把C和D直接接入电路电阻将为_______,若把A和B直接接入电路电阻将________;要想使变阻器能够起到变阻作用有______种接法,它们是分别接入_________。

【例4】在电路图中,用笔线代替导线连接电路元件,使电表都有读数,并且p向左滑动时,电流表的示数变大。

【举一反三】如果滑动变阻器接入电路的接线柱变为AB,那么p向左滑动时,电流表的示数_______,接入电路的接线柱变为BD,那么p向左滑动时,电流表的示数_______,接入电路的接线柱变为CD,那么p向左滑动时,电流表_______,电路中发生_______。

【例5】有同学将电路连成如图所示,电源电压为3V,变阻器的阻值变化范围是0Ω~20Ω,当P移到滑动变阻器中点时,此时电路中电流表A的读数是_______,电流表A1的读数是_______,电压表V的读数是_______,电压表V1的读数是_______,变阻器连入电路中的阻值等于表_____与表______读数的比值,应该为_______Ω。

实验指导【实验】利用滑动变阻器改变电流实验器材:滑动变阻器,电流表,电压表,电键,学生电源或干电池3节,导线若干。

实验步骤:1.观察滑动变阻器的铭牌,据此选择合适的电流表电压表量程;观察滑动变阻器的结构,分析移动滑片时电阻值的变化。

2.按照图组成电路,并把滑片移动到使阻值最大的位置。

3.闭合电键改变滑片位置,使安培计示数在整刻度上,再读取伏特计示数。

连作4次,取4组相对应的电流值和电压值。

4.总结:当滑动变阻器阻值减小时,电路中电流怎样变,滑动变阻器两端电压怎样变;当滑动变阻器阻值增大时,电路中电流怎样变,滑动变阻器两端电压怎样变。

注意事项:1.滑动变阻器上一般都标有允许通过的最大电流值,使用时要注意观察电流表示数,不能超过这个值。

2.使用滑动变阻器前,先应来回滑动几次滑片,除去接触点上灰尘等污物,以保证接触良好。

3.实验时谨防损伤电阻丝绝缘层,以免造成匝间短路。

跟踪训练一、填空题1.导体的电阻跟_________、__________、__________、__________有关。

在材料和长度相同时,导体的横截面积越大,其阻值越_________。

2.实验室中常见的变阻器有________和________,它们的工作原理都是利用__________,从而达到改变电路中的___________。

3.三根同种材料制成的导线,其中长度L甲>L乙>L丙,而截面积S甲<S乙<S丙,那么甲、乙、丙三根导线,按电阻大小的顺序排列应为_________>________>________。

4.在探究导体电阻大小与哪些因素有关的实验中,采用了“控制变量”的方法。

下表是某实验小组在实验中所用导体的相关物理量的记录:(1)要探究导体电阻大小与长度是否有关,应选用两根导体;(2)要探究导体电阻大小与横截面积是否有关,应选用两根导体。

(3)要探究导体电阻大小与导体材料是否有关,应选用两根导体。

第4题图二、选择题5.一段由若干股组成的铜芯线,当抽去它其中的几股后,这段铜芯线的电阻将 ( )A 、变大B 、变小C 、不变D 、无法确定6.关于电阻以下说法正确的是 ( )A 、长的导线比短的导线电阻大B 、粗的导线比细的导线电阻小C 、铜导线比铁导线电阻小D 、以上讲法均不准确7.两捆质量相同的均匀铜导线,甲捆铜导线的横截面积为1.5mm 2,而乙捆铜导线的横截面积为1mm 2,那么电阻大的为 ( )A 、甲B 、乙.C 、一样D 、由于长度不知道,无法确定。

8.如第8题图所示,a 、b 、c 、d 是滑动变阻器的四个接线柱,现把此变阻器串联接入电路中,并要求滑片P 向接线柱c 移动时,电路中的电流减小,则接入电路的接线柱可能是( )A. a 和cB. a 和b (多项选择)C. b 和cD. b 和d三、实验题9.如第9题图所示,甲图中AB 和CD 是长度不同,粗细相同的镍铬合金线,乙图中AB 和CD 是长度相同,粗细不同的镍铬合金线,用图示装置可以研究同种材料导线电阻大小与什么因素有关,有什么关系。

由甲图的实验可以得出的结论是: ;由乙图的实验装置可以得出的结论是: 。

10.导电溶液在未饱和至饱和的过程中,其电阻怎样变化?器材准备:电池级、电流表、2.5V 小灯泡、开关、烧杯、水、碳酸钠粉末、两根碳棒、导线若干。

实验装置如第10题图所示。

实验步骤:⑴按如图所示装置连接电路。

⑵闭合开关,观察灯泡的亮度及电流表的示数(此时灯泡不发光,电流表无示数)。

⑶向烧杯内逐渐加入碳酸钠的粉末,并不断搅拌,观察灯泡的亮度及电流表的示数。

(现象:灯泡刚开始微微发光,后来正常发光,电流表的示数由小变大)实验分析:在碳酸钠溶液未饱和时,溶液中自由移动的钠离子与碳酸根离子的浓度较小,而这两种离子恰恰是参与导电的电荷。

当溶液达到饱和时,钠离子与碳酸根离子的浓度也达到了饱和。

相对而言,参与导电的电荷数变多,所以溶液的导电性增加,即它的电阻值变小。

实验结论: _________________________________________第8题图 第9题图 第10题图。

相关文档
最新文档
