综合布线术语

布线施工专用术语和词汇在局域网布线与施工过程中，通常会涉及到一些专用术语和词汇。

为了理解这些术语和词汇，本节先对有关的术语和词汇进行必要的解释和说明。

1、综合布线系统(PDS，Premises Distribution System)：也称开放式布线系统(Open Cabling System)，是一种在建筑物和建筑群中综合布线的网络系统。

它把建筑物内部的语音交换设备、智能数据处理设备及其他数据通信设施相互连结起来，并通过必要的设备同建筑物外部数据网络或电话线路相连，是由通信电缆、光缆和各种连接设备等构成的，用以支持数据、图像、语音、视频信号通信的布线系统。

综合布线系统包括3个子系统：水平布线于系统、垂直布线子系统和建筑群布线子系统。

通常也称作网络的水平干线、垂直干线和主干线。

2、建筑物与建筑群智能化系统：由通信系统、办公自动化系统、楼宇自动化系统(空调控制、给排水控制、照明控制等)、消防控制系统、综合布线系统等构成的弱电系统称作建筑物与建筑群智能化系统。

3、建筑群布线子系统：由建筑群配线架以及连接建筑群配线架和各建筑物配线架的电缆、光缆等组成的布线系统。

4、水平布线子系统：由楼层配线架，信息端口以及连接楼层配线架和信息端口的网络电缆、光缆等组成的布线系统。

5、垂直布线子系统：由建筑物配线架以及连接建筑物配线架和各楼层配线架的电缆，光缆等组成的布线系统。

6、工作区和信息点：工作区是用户使用终端设备的地方，也就是客户机所在的房间，信息点是客户机与网络的连接点。

7、区域电缆：建筑上的一个概念。

这个概念将平面电缆分为两个部分。

在移动、添加和更换时无需变动整个平面电缆。

8、集合点：一种互连设备，可将平面电缆分为两部分。

用于区域电缆连接。

9、转接点：因型号或规格的不同或布线环境的要求进行电缆、光缆转接的地点。

10、配线架：一种机架固定的面板(通常19英寸宽)，内含连接硬件。

用于电缆组与设备之间的接插连接。

布线施工专用术语和词汇

56、MT-RJ：一种小型双光纤连接器。
57、NEXT：近端串拢，来自设备传输线路附加在该设备接收线路上的有害噪声。
58、PBX：专用交换分机，场所电话交换机，执行电信功能。
59、Plenum：室内空气流通的部位，这种地方需要采用增压通风型电缆
60、Riser：垂直放置于分离楼层的主干电缆连接电信柜。
38、模块插座：用于双绞线的标准插口连接器。如“电话插座”。
39、模块插头：用于双绞线的标准插头连接器。如“电话插头”。
40、跳线：一种两端(通常)带有插头的电缆附件。用于交*连接。
41、冲压：涉及IDC连接器和端接这种连接器所使用的方法。
42、机架：用于固定电信柜内的接插板、外壳和设备。通常宽19英寸，高7英寸。
布线施工专用术语和词汇
在局域网布线与施工过程中，通常会涉及到一些专用术语和词汇。为了理解这些术语和词汇，本节先对有关的术语和词汇进行必要的解释和说明。
1、综合布线系统(PDS，Premises Distribution System)：也称开放式布线系统(Open Cabling System)，是一种在建筑物和建筑群中综合布线的网络系统。它把建筑物内部的语音交换设备、智能数据处理设备及其他数据通信设施相互连结起来，并通过必要的设备同建筑物外部数据网络或电话线路相连，是由通信电缆、光缆和各种连接设备等构成的，用以支持数据、图像、语音、视频信号通信的布线系统。
61、RJ-11：一种用于6位模块插座的配线模式。参照插座本身使用。
62、RJ-21：一种用于25线对(AMPCHAMP)连接器的配线模式。参照连接器本身使用。
63、RJ-45：一种用于8位模块插座的配线模式。参照插座本身使用。

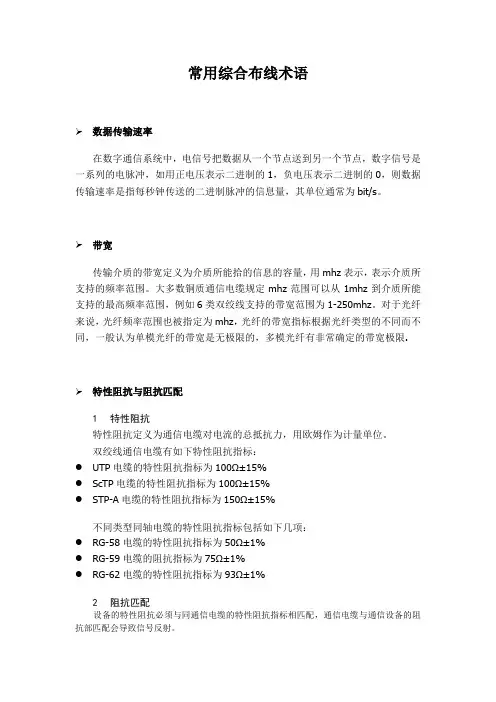

常用综合布线术语

常用综合布线术语➢数据传输速率在数字通信系统中，电信号把数据从一个节点送到另一个节点，数字信号是一系列的电脉冲，如用正电压表示二进制的1，负电压表示二进制的0，则数据传输速率是指每秒钟传送的二进制脉冲的信息量，其单位通常为bit/s。

➢带宽传输介质的带宽定义为介质所能拾的信息的容量，用mhz表示，表示介质所支持的频率范围。

大多数铜质通信电缆规定mhz范围可以从1mhz到介质所能支持的最高频率范围，例如6类双绞线支持的带宽范围为1-250mhz。

对于光纤来说，光纤频率范围也被指定为mhz，光纤的带宽指标根据光纤类型的不同而不同，一般认为单模光纤的带宽是无极限的，多模光纤有非常确定的带宽极限.➢特性阻抗与阻抗匹配1特性阻抗特性阻抗定义为通信电缆对电流的总抵抗力，用欧姆作为计量单位。

双绞线通信电缆有如下特性阻抗指标：●UTP电缆的特性阻抗指标为100Ω±15%●ScTP电缆的特性阻抗指标为100Ω±15%●STP-A电缆的特性阻抗指标为150Ω±15%不同类型同轴电缆的特性阻抗指标包括如下几项：●RG-58电缆的特性阻抗指标为50Ω±1%●RG-59电缆的阻抗指标为75Ω±1%●RG-62电缆的特性阻抗指标为93Ω±1%2 阻抗匹配设备的特性阻抗必须与同通信电缆的特性阻抗指标相匹配，通信电缆与通信设备的阻抗部匹配会导致信号反射。

➢平衡电缆和非平衡电缆通信电缆分为平衡电缆和非平衡电缆。

同轴电缆属于非平衡电缆，就是说中心导线和电缆屏蔽层的电气特性是不相等的。

双绞线电缆属于平衡电缆，即电缆线对中的两根导体对地具有相同的电压。

平衡电缆更适合于传输通信信号。

➢电磁干扰与电磁兼容性1 电磁干扰（EMI）噪声也是电磁干扰。

有许多种不同的EMI源。

其中一些是人工干扰源，另一些是自然干扰源。

EMI的人工干扰源的例子包括：电子电力电缆和设备、通信设备和系统、具有大型电机的大型设备、加热器和荧光灯EMI；自然干扰源的例子包括：静电、闪电和电磁干扰。

综合布线术语

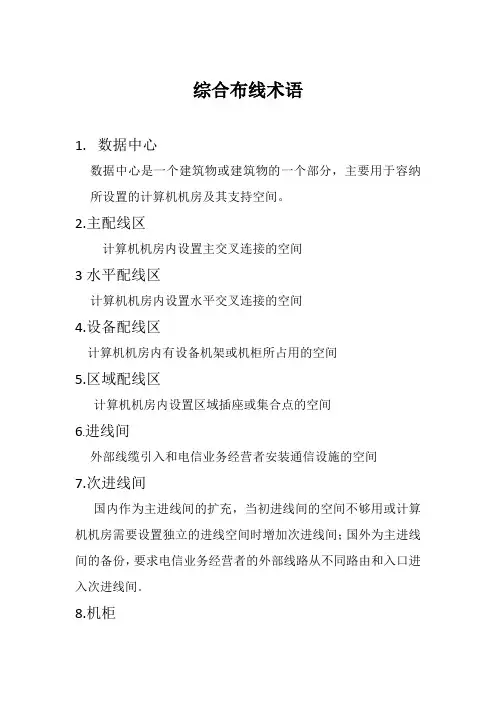

综合布线术语
1.数据中心
数据中心是一个建筑物或建筑物的一个部分，主要用于容纳所设置的计算机机房及其支持空间。

2.主配线区
计算机机房内设置主交叉连接的空间
3水平配线区
计算机机房内设置水平交叉连接的空间
4.设备配线区
计算机机房内有设备机架或机柜所占用的空间
5.区域配线区
计算机机房内设置区域插座或集合点的空间
6.进线间
外部线缆引入和电信业务经营者安装通信设施的空间
7.次进线间
国内作为主进线间的扩充，当初进线间的空间不够用或计算机机房需要设置独立的进线空间时增加次进线间；国外为主进线间的备份，要求电信业务经营者的外部线路从不同路由和入口进入次进线间。

8.机柜
机柜是配线设置、仪器设备、进行线缆端接和引入线路的容器装置。

9.Uptime Institute(美国可用性研究中心)
致于关心延长数据中心正常运行时间的信息技术组织和机构，它提供教育和咨询服务。

10.英文缩写
MDA 主配线区
HDA 水平配线区
EDA 设备配线区
ZDA 区域配线区
MC 主交叉连接
HC 水平交叉连接
KVM 键盘鼠标显示
KBG 扣压式镀垶薄壁电线管
JDG 紧定式镀垶薄壁电线管
PDU 电源分配器
TBB 电信接地主干
TGB 区域等电位接地端子板
TMGB 总接地端子板
MCBN 共用等电位接地网络。

简述综合布线系统中名词术语

简述综合布线系统中名词术语
综合布线系统是一种通过有组织的方式为网络和通信设施提供服务的解决方案。

这一系统由多种不同的设备和技术组成，因此需要使用一些特定的术语来描述它们。

下面是一些与综合布线系统相关的常见术语：
1. 线缆：纤维、铜等材料的细线组成的线，用于网络和通信传输数据和信号。

2. 光纤：一种传输光信号的线缆，常用于高速数据传输。

3. 无屏蔽双绞线（UTP）：一种传输数据信号的铜线，通常用于网络连接。

4. 屏蔽双绞线（STP）：一种类似于无屏蔽双绞线的铜线，但包有一个金属屏蔽层，用于减少外界的电磁干扰。

5. RJ45：通常用于网络连接的标准连接器，适用于无屏蔽双绞线和屏蔽双绞线。

6. 墙孔：在墙壁上钻孔后安装的竖向电缆管道，通常用于从楼层施工
间布线。

7. 机房：该系统的核心，通常是一个设备房间，包括服务器、交换机和路由器等设备。

8. 光导管：保护光缆的管道，常用于跨越长距离或者在建筑物内穿过空隙时使用。

9. 纤维转换器：一种设备，用于将光纤信号转换为电信号，或者将电信号转换为光纤信号。

10. 路由器：负责鉴别、处理和转发数据包的设备，通常用于连接不同的网络。

以上是一些与综合布线系统相关的常见术语。

在建造和维护综合布线系统的过程中，了解这些术语是非常重要的。

综合布线常见的缩略语名词解释

在综合布线中大家经常会遇到一些缩略词，但是往往不知道具体是什么含义，在此,在北京弱电工程公司上班的小编一一给大家解释：
ACR:衰减串扰比
ATM：异步传输模式
AWG:美国线缆规格
BD:建筑配线架
B-ISDN：综合业务数字网
FD:楼层配线架
FEXT：远端串扰
GCS:综合布线系统
IBDN：建筑物综合分布网络
IBS：智能建筑系统
IDF：中间配线架
IO：信息插座
LSHF-FR:低烟无卤抗燃型
LSNC：低烟非燃型
LSOH：低烟无卤型
MDF：主配线架
NEXT：近端串扰
OTDR：光时域反射仪
PBX：小型用户交换机
TC：交接间，电信间或者通信交接间，也称配线间，接线间
TP：转接点货过渡点
SNR：信噪比
SRL：结构回波损耗。

综合布线的名词解释

综合布线的名词解释
1. 综合布线：指使用一定的标准和规范，将建筑物内的各种通信设备连接到通信网络中，以便实现信息传递和通信服务的系统工程。

2. 通信设备：指建筑物内的各种通信设备，如电话、计算机、打印机、传真机、监控摄像头等，可以通过综合布线网络连接到通信网络中。

3. 网络线缆：是综合布线的基础，用于连接各种通信设备。

常见的网络线缆有双绞线、光纤等。

4. 网络接口：是连接通信设备和网络线缆的接口，用于实现不同设备之间的通信和数据传输。

5. 布线架：是存放和管理网络线缆的设备，用于保护线缆和便于维护。

6. 网络交换机：用于将建筑物内的各种通信设备连接到通信网络中，以实现设备之间的通信和数据传输。

7. 网络管理系统：是对综合布线网络进行管理和监控的软件系统，可实现对网络设备的配置、故障排查、网络优化等功能。

8. 安装调试：是综合布线的一项关键工作，包括线缆敷设、连接安装、设备调试、测试等环节，对综合布线的性能和稳定性有直接影响。

综合布线名词大全

综合布线名词大全综合布线系统组成的六个部分三个子系统配线水平子系统水平区子系统应由工作区用的信息插座，楼层分配线设备至信息插座的水平电缆、楼层配线设备和跳线等组成。

水平子系统根据整个综合布线系统的要求，应在二级交接间、交接间或设备间的配线设备上进行连接，以构成电话、数据、电视系统和监视系统，并方便地进行管干线垂直子系统通常是由主设备间（如计算机房、程控交换机房）提供建筑中最重要的铜线或光纤线主干线路，是整个大楼的信息交通枢纽。

一般它提供位于不同楼层的设备间和布线框间的多条联接路径，也可连接单层楼的大片地区。

建筑群子系统建筑群子系统将一栋建筑的线缆延伸到建筑群内的其它建筑的通信设备和设施。

它包括铜线、光纤、以及防止其它建筑的电缆的浪涌电压进入本建筑的保护设备。

三个部分工作区子系统工作区子系统由终端设备连接到信息插座之间的设备组成。

包括：信息插座、插座盒、连接跳线和适配器组成。

管理子系统管理子系统设置在楼层分配线设备的房间内。

管理间子系统应由交接间的配线设备，输入/输出设备等组成，也可应用于设备间子系统中。

管理子系统应采用单点管理双交接。

设备间子系统设备间是在每一幢大楼的适当地点设置进线设备，进行网络管理以及管理人员值班的场所。

设备间子系统应由综合布线系统的建筑物进线设备、电话、数据、计算机等各种主机设备及其保安配线设备等组成。

综合布线系统常用名词解释1 应用系统应采用某种方式传输信息的系统，这个系统能在综合布线上正常运行。

2 线缆线缆是指与信息技术设备相连的电缆、光缆及各种软电缆。

3 综合布线综合布线是由线缆及相关连接硬件组成的信息传输通道，它能支持多种应用系统。

综合布线中不包括应用系统中的各种终端设备和转换装置。

4建筑群、园区一个或多个建筑物构成的区域。

例如：学校、工厂、机场、小区或军事基地等。

5建筑群干线电缆、光缆在建筑群内，连接建筑群配线架与建筑物配线架的电缆、光缆。

这种电缆、光缆还可用来直接连接不同建筑物间的建筑物配线架。

综合布线常见术语(弱电知识)

IT:Information Technology 信息技术
ITU:International Telecommunications Union 国际电信联盟
LE:Local Exchange本地交换网
MDF: Main Distribution Frame 主配线架
MIC：Mediu Interface Connector 介质接口连接器
SCS:Stractured Cabling System 结构化布线系统
SLC:Sate llite Commumication 卫星通信
SNR:Sighal To Noise Ratio 信噪比
STB:Set -Top -Box 机顶盒
TC:Telecommunication Closet 通信插座
四、钢化玻璃。现在市场出现一些机柜采用钢化玻璃在作为机柜前门，这样方便技术人员在不打开机柜门的情况下检查设备。然而市场上一些价格低廉的机柜厂开始使用普通的玻璃，这种普通的玻璃最大的缺点容易破碎，易磨损。最大的危害就是造成人身伤害，而且机柜使用时间长了，普通玻璃磨损严重，造成在不打开机柜门的情况下，无法检查机柜内的设备。像市场上常见的的一些兰白色的机柜、灰白色的机柜很多在使用这种普通玻璃。
下文将手把手地教大家如何辨别机柜的质量好坏：
机柜的质量主要从以下几个方面来看：
一、板材厚度。一台好的网络机柜或者服务器机柜，它的立柱至少在1.2mm，侧板应该保证在1mm。只有这样您的机柜才能承担起您昂贵的设备的重量。当然如果立柱1.5mm或2.0mm或以上的机柜就更好。
二、散热性。如果您的设备工作时产生热量较大，建议您选购网孔型机柜，保障机柜内热量及时散发。
三、机柜电源。现在很多机柜生产厂家为了价格优势，而采用普通的机柜电源，这其实给您的设备带来很大的安全隐患。比如机柜内设备所承载的功率较大时，普通的机柜电源的输入线缆会产生大量的热量造成线缆老化，时间长了，绝缘性下降，轻则造成机柜内设备的损坏，重则触电甚至引起火灾。所以我们一般不建议使用机柜自带的普通电源，而选用专业的PDU(机柜电源分配单元)。

综合布线术语

序号符号名称形式1：C D 形式2： C D建筑群配线架（系统图，含跳线连1接）形式1：B D 形式2：B D建筑物配线架（系统图，含跳线连2接）形式1：F D 形式2： F D楼层配线架（系统图，含跳线连3接）FD楼层配线架（系统图，无跳线连4接）形式1：CP 形式2：5 CP 集合点配线箱ODF光纤配线架（光纤总连接盘，系统6图，含跳线连接）7 LIU 光纤连接盘(系统图)MDF用户总配线架（系统图，含跳线连8接）* 配线架柜的一般符号（平面图）9 *可以用以下文字表示不同的配线架，CD—建筑群BD—建筑物FD—楼层10 SB 模块配线架式的供电设备（系统图）11 HDD 家居配线箱12 HUB 集线器13 SW 网络交换机14 PABX 程控用户交换机15 IP 网络电话16 AP 无线接入点TO17 信息点（插座）形式1：nTO 形式2：nTO 信息插座，n 为信息孔数（n≤4）18 例如：TO，2TO，4TO 分别为单孔、双孔、四孔信息插座形式1：* 形式2：* 信息插座的一般符号，*可以用以19 下的文字符号区别不同插座TP—电话TD—计算机（数据）MUTO20 多用户信息插座形式1：TV 形式2：TV21 电视插座22 光纤或光缆23 线槽24 CD 建筑群配线设备25 BD 建筑物配线设备26 FD 楼层配线设备27 CP 集合点28 ODF 用户配线架29 MDF 用户总配线架30 RJ45 8 位模块通用插座31 IDC 卡接式配线模块32 OF 光纤33 ST 卡口式锁紧连接器（光纤连接器）34 SC 直插式连接器（光纤连接器）35 SFF 小型连接器（光纤连接器）36 TE 终端设备37 HDD 家居配线箱序号表达内容英文代号汉字代号1 沿钢索敷设SR S2 沿屋架或楼层下弦敷设BE LM3 沿柱子敷设CLE ZM4 沿墙敷设WE QM5 沿天棚敷设CE PM6 在能进人的吊顶内敷设ACE PNM7 暗敷在梁内BC LA8 暗敷在柱子内CLC ZA9 暗敷在屋面顶板内CC PA10 暗敷在地面地板内FC DA11 暗敷在不能进人的吊顶内AC PNA12 暗敷在墙内WC QA13 线吊式敷设CP14 链吊式敷设CH L15 管吊式敷设P G16 吸顶式或直附式敷设S D17 嵌入式（不可上人的顶棚）敷设R R18 顶棚内安装（可进人的顶棚）CR DR19 墙壁内安装WR BR20 台上安装T T21 用硬质塑料管敷设PC VG22 用半硬质塑料管敷设FEC ZVG23 用薄壁电线管敷设TC DG24 用水煤气钢管敷设SC G25 用金属线槽敷设SR GC26 用电缆桥架托盘敷设CT27 用瓷夹头敷设PL CJ28 用塑料夹子敷设PCL VT29 用蛇皮管敷设CP30 用瓷瓶瓷柱敷设K CP术语或符号英文名中文名或解释ACR Attenuation to Crosstalk Ratio 衷减—串音衰减比率ADU Asynchronous Data Unit 异步数据单元ATM Asynchronous Transfer Mode 异步传输模式BA Building Automatization 楼宇自动化BD Building Distributor 建筑物配线设备B-ISDN Broadband ISDN 宽带ISDN10BASE-T 10ABASE-T 10Mbit/s 基于2 对线应用的以太网100BASE-TX 100BASE-TX 100Mbit/s 基于2 对线应用的以太网100BASE-T4 100BASE-T4 100Mbit/s 基于4 对线应用的以太网100BASE-T2 100BASE-T2 100Mbit/s 基于2 对线全双工应用的以太网1000BASE-T 1000BASE-T 1000Mbit/s 基于4 对线全双工应用的以太网100BASE-VG 100BASE-VG 100Mbit/s 基于4 对线应用的需求优先级网络CA Communication Automatization 通信自动化64CAP 64-Carrierless Amplitude Phase 8*8 无载波幅度和相位调制（也有16、4、2 的）CD Campus Distrbutor 建筑群配线设备CP Consolidation Point 集合点CSMA/CD Carrier Sense Multiple Access with Collision用碰撞检测方式的载波监听多路1BASE5 Detection 1BASE5 访问1Mbit/s 基于粗电缆CSMA/CD CSMA/CD 10BASE-F CSMA/CD 10Mbit/s 基于光纤10BASE-FCSMA/CD CSMA/CD Fibre Optic Inter-Repeater Link CSMA/CD 中继器之间的光纤链路FOIRLCISPR Commission Internationale Speciale des国际无线电干革命扰特别委员会Perturbations RadiodB dB 电信传输单位：分贝dBm dBm 取1mW 作基准值，以分贝表示的绝对功率电平dB mo dB mo 取1mW 作基准值，相对于零相对电平点，以分贝表示的信号绝对功率电平DCE Data Circuit Equipment 数据电路设备DDN Digital Data Network 数字数据网DSP Digital Signal Processing 数字信号处理DTE Date Terminal Equipment 数据终端设备ELA Electronic Industries Association 美国电子工业协会ELFEXT Equal Level Far End Crosstalk 等电平远端串音EMC Electro Magnetic Compatibility 电磁兼容性EMI Electro Magnetic Interference 电磁干扰ER Equipment Room 设备间FC Fiber Channel 光纤信道FD Floor Distributor 楼层配线设备FDDI Fiber Distributed Data Interface 光纤分布数据接口FEP [(CF(CF)-CF)(CF-CF)] FEP 氟塑料树脂FEXT Far End Crosstalk 远端串音f.f.s For further study 进一步研究FR Frame Relay 帧中继FTP Foil Twisted Pair 金属箔对绞线FTTB Fiber To The Building 光纤到大楼FTTD Fiber To The Desk 光纤到桌面FTTH Fiber To The Home 光纤到家庭FWHM Full Width Half Maximum 谱线最大宽度GCS Generic Cabling System 综合布线系统HIPPI High Perform Parallel Interface 高性能并行接口HUB HUB 集线器ISDN Integrated Building Distribution Network 建筑物综合分布网络IBS Intelligent Building System 智能大楼系统IDC Insulation Displacement Connection 绝缘压穿连接IEC International Electrotechnical Commission 国际电工技术委员会IEEE The Institute of Electrical and Electronice美国电气及电子工程师学会EngineersIP Internet Protocol 因特网协议ISDN Integrated Services Digital Network 综合业务数字网ISO Integrated Organization for Standardizafion 国际标准化组织ITU-T International Telecommunication Union- 国际电信联盟-电信（前称Telecommunications(formerly CCITT) CCITT）LAN Local Area Network 局域网LCF FDDI Low Cost Fiber FDDI 低费用光纤FDDILSHF-FR Low Smoke Halogen Free-Flame Retardant 低烟无卤阻燃LSLC Low Smoke Limited Combustible 低烟阻燃LSCN Low Smoke Non-Combustible 低烟非燃LSOH Low Smoke Zero Halogen 低烟无卤MDNEXT Multiple Disturb NEXT 多个干扰的近端串音MLT-3 Multi-Level Transmission-3 3 电平传输码MUTO Multi-User Telecommunications Outlet 多用户信息插座N/A Not Applicable 不适用的NEXT Near End Crosstalk 近端串音N-ISDN Narrow ISDN 窄带ISDNNRZ-I No Return Zero-Inverse 非归零反转码OA Office Automatization 办公自动化PAM5 Pulse Amplitude Modulation 5 5 级脉幅调制PBX Private Branch exchange 用户电话交换机PDS Premises Distribution System 建筑物布线系统PFA [(CF(OR)-CF)(CF-CF)] PFA 氟塑料树脂PMD Physical Layer Medium Dependent 依赖于物理层模式PSELFEXT POWER Sum ELFEXT 等电平远端串扰功率和PSNEXT Power Sum NEXT 近端串扰功率和PSPDN Packet Switched Public Data Network 公众分组交换数据网RF Radio Frequency 射频SC Subscriber Connector(Optical Fiber) 用户连接器（光纤）SC-D Subscriber Connector-Dual(Optical Fiber) 双联用户连接器（光纤）SCS Structured Cabling System 结构化布线系统SDU Synchronous Data Unit 同步数据单元SM FDDI Single- Mode FDDI 单模FDDISFTP Shielded Foil Twisted Pair 屏蔽金属箔对绞线STP Shielded Twisted Pair 屏蔽对绞线TIA Telecommunications Industry Association 美国电信工业协会TO Telecommunications Outlet 信息插座（电信引出端）Token Ring Token Ring 4Mbit/s 令牌环路4Mbit/s4Mbit/sToken Ring Token Ring 16Mbit/s 令牌环路16Mbit.s16Mbit/sTP Transition Point 转接点TP-PMD/CDDI Twisted Pair-Physical Layer Medium 依赖对绞线介质的传送模式/或称Dependent/cable Distributed Data Interface铜缆分布数据接口UL Underwriters Laboratories 美国保险商实验所安全标准UNI User Network Interface 用户网络侧接口UPS Uninterrupted Power System 不间断电源系统UTP Unshielded Twisted Pair 非屏蔽对绞线VOD Video on Demand 视像点播Vr.m.s Vroot.mean.square 电压有效值WAN Wide Area Network 广域网布线施工专用术语和词汇在局域网布线与施工过程中，通常会涉及到一些专用术语和词汇。

综合布线术语

TP：Tunst Pair 对绞线/ Transirion Point 转接点TO：Transmitter Optical 激光发射器/ Telecommunications Outlet 信息插座(电信引出端) WO：TV：综合布线术语（中英文对照）ANSI：American National Standards Institute美国国家标准学会AU：Administration Unit 管理单元AUG：Administration Unit Group 管理单元组BAC：Building Automation & Control net建筑物自动化和控制网络B-ISDN：Brand band ISDN 宽带综合业务数字网BMS：Building Management System 智能建筑管理系统CD：Campus Distributor 建筑群配线架ER：Equipment Room 设备间FCC：Fire Alarm System 火灾报警系统FCS：Field Control System 现场总线FDDI：Fiberdistributed Data Interface光纤缆分布式数据接口。

FDMA：Frequency Division Multiple Access频分多址FPD：Fire Public Derice 消防设施FTTB：Fiber To The Building 光纤到大楼FTTC：Fiber To The Curb光纤到路边FTTH：Fiber To The Home 光纤到家庭FW：fire Wall 防火墙PACR：Attonuation to Crosstalk Ratio 衰减与串扰比.GC：Generic Cabling 综合布线GSM：Global System for Mobile communications全球移动通信系统HFC：Hybrid fiber coax 光纤-同轴电缆混合系统I：Interference 串扰IA：Intruder Alarm防盗报警IB：Intelligent Building 智能建筑ICMP：Internet Control Message Protocol控制信息协议IDC：Insucation Displacement Connection绝缘层信移连接件IDF：Intermediate Distribution Frame 分配线架IDS：Industrial Distribution System 工业布线系统IMA：Interactive Multimedia Association交互式多媒体协议IN：Information Network 信息网IO：Information Outlet信息插座IT：Information Technology 信息技术ITU：International Telecommunications Union 国际电信联盟ITU-T：International Telecommunication Union-Telecommunication Sector国际电信联盟-电信标准部KEYSTONE JACK：信息插座，网络模块LE：Local Exchange本地交换网MDF：Main Distribution Frame 主配线架MIC：Medium Interface Connector 介质接口连接器MIO：Multiuser Information Outlet 多用户信息插座MMO：Multionedia Outlet 多媒体插座MN-NES：MN-Network Element System 网元管理系统MN-RMS：MN-Region Management System 网络管理系统MO：Managed Object 管理目标 .NEXT：Near End Crosstalk 近端串扰NMS：Network Management System网络管理系统O/E：Optical to Electrical coverter 光电转换器OAM&P：Operation Administration, Maintenance and Provisioning运行、管理、维护和预置OAM：Operation, Administration and Maintenance操作、管理和维护OSI：Open Systems Interconnection开放系统互连OTDK：Optical Time Doman Reflectometer 光时域反射线OTDM：Optical Time Division Multiplexing 光时分复用PA：Power Amphfier 功率放大器PABX：Private Automatic Branch Exchange 程控数字自动交换机Paging ：无线呼叫系统PBX：Private Branch exchange 程控用户交换机PDS：Premises Distribution System 建筑物布线系统PSNT：Ponver Sum Next 综合近端串扰PVC：Polyvinyle Chloride 聚氯乙烯PWS：Power system 电源系统SC：Subscriber Connector(Optical Fiber Connector) 用户连接器(光纤连接器)SC-D：Duplex SC Connector 双工SC连接器STI：Surface Transfer Impedance 表面传输阻抗ST：Straight Tip 直通式光纤连接器SCS：Structured Cabling System 结构化布线系统SLC：Statelite Commumication 卫星通信SNR：Signal To Noise Ratio 信噪比STB：Set -Top -Box 机顶盒TC：Telecommunication Closet 通信插座TO：Transmitter Optical激光发射器TP：Tunst Pair 对绞线TP：Transirion Point 转接点TR：Token Ring 令牌网TV：电压互感器VI：Video interphone 可视对讲门铃VCS：vIdeo conferphone system 会议电视系统VOD：Video on demand 视频点播。

综合布线常用名词

端接建筑群干线电缆、光缆的连接装置。
建筑物配线架
端接建筑物干线电缆、干线光缆并可连接建筑群干线电缆、干线光缆的连接装置。
楼层配线架
水平电缆、水平光缆与其他布线子系统或设备相连接的装置。
链路
综合布线的两接口间具有规定性能的传输通道。链路中不包括终端设备、工作区电缆、工作区光缆和设备电缆、设备光缆。
通道
两个或多个不同型式或不同类别的电缆、光缆单元构成的组件，外面包覆一个总护套。护套内还可以有一个总屏蔽。其中，只由电缆单元构成的称为综合电缆；只由光缆单元构成的称为综合光缆；由电缆单元组件和光缆单元组件构成的称为混合电缆。
跳线不带连接器的电缆线对或电缆单元，用在配线架上交接各种链路。
接插线
一端或两端带有连接器的软电缆或软光缆。用在配线架上连接各种链路，接插线也可用于工作区中。
连接两个应用设备进行端到端的信息传输路径。一条物理通道可划分为若干条逻辑信道。通道中包括应用系统的设备连接线缆和工作区接插线。
信息插座、引出端
综合布线在各工作区的接口，与水平电缆或水平光缆相连接。工作区的终端设备用接插线连到该接口。
引入设备
将通信电缆或通信光线按照有关规定引入建筑物的相关设备。
公用网接口
公用网与专用网之间的分界点。在多数情况下，公用网接口是公用网设备与综合布线的连接点。
配线间、交接间、电信间
放置配线架、应用设备并进行综合布线交接和管理的一个专用空间。干线子系统和水平子系统在此进行转接。
设备间
放置电信设备、应用设备和配线架并进行综合布线交接和管理的空间。
工作区
放置应用系统终端设备的地方。综合布线一般以10M2的面积称为一个工作区。
应用系统
应采用某种方式传输信息的系统，这个系统能在综合布线上正常运行。

综合布线知识点

综合布线知识点综合布线1、信道：连接两个应用设备的端到端的传输通道。

有最长90m 的水平缆线最长10m的跳线和设备缆线及最多4 个连接器件组成。

2、线对：一个平衡的传输线路的两个导体，一般指一个双绞线对。

3、跳线：不带连接器或带连接器件的电缆线对与带连接器的光纤，用于设备间进行连接。

4、交接：配线设备和信息通信设备之间采用插接软线或跳线上的连接器件相连的一种连接方式。

5、信息点：各类电缆或光缆终接的信息插座模块。

6、集合点：楼层配线设备与工作区信息点之间水平线缆路由的连接点。

7、基本链路：由最长90m的端间固定连接水平缆线、两端的接插件以及连接两端接插件的两条2m的测试线缆构成的链路。

永久链路：信息点与楼层配线设备之间的传输线路，它不包括工作区缆线和连接楼层配线设备缆线。

8、衰减：初始传送端与接收端信号强度的比值9、近端串扰：在与发送端处于同一边的接收端所感应到的从发送线对感应过来的串扰信号。

10、近端串扰衰减NEXT：传输信号与串扰信号的比值。

11、衰减串扰比ACR和综合衰减串扰比PSACR都是用于比较相对与任何线对因近端串扰和综合近端串扰引起的噪音的信号强度。

ACR：在传输线对上发送信号时，接收端收到的已衰减过的信号中有多少来自于串扰的噪声影响。

12、回波损耗RL：电缆链路由于阻抗不匹配所产生的反射，是一对线缆自身的反射。

13、远端串扰FEXT：在远离发送端的接收端处所感应到的从发送线对感应过来的串扰信号。

ELFEXT：远端串扰和衰减信号的差。

14、传输时延：电信号从线缆一端传播到另一端所必须的时间；时延差：不同线对的传输时延差值。

15、最大值与最差余量：各个线对在各个频率处NEXT值都不同，最高的NEXT 值就是最大值。

NEXT值与极限值之间的差值就更能代表信号传输质量，最小的差值就是最差余量，最差余量为所有测试频率点之测试结果中余量最低者。

16、测试的3 dB、4dB原则：3db当回波损耗小于3db时，可以忽略回波损耗值，当回波损耗小于4db时，可以忽略近端串扰值17、不同等级测试参数的内容：综合布线系统产品技术指标在工程的安装设计中应考虑机械性能指标如缆线结构、直径、材料、承受拉力、弯曲半径等。

综合布线系统的术语与图形符号

5、集合点配线箱
6、光纤配线架（光纤总连接盘，含跳线连接）
7、光纤连接盘
8、用户总配线架（含跳线连接）
9、配线架柜的一般符号（平面图用），可用以下文字表示不同的配线架：
CD-建筑群；BD-建筑物;FD-楼层
10、模块配线架式的供电设备
11、家居配线箱
12、集线器
13、网络交换机
14、程控用户交换机
15、网络电话
25、建筑物配线设备
26、楼层配线设备
27、集合点
28、用户配线架
29、用户总配线架
30、8为模块通用插座
31、卡接式配线模块
3
2、光纤
33、卡口式锁紧连接器（光纤连接器）
34、直插式连接器（光纤连接器）
35、小型连接器（光纤连接器）
36、终端设备
37、家居配线箱
综合布线系统常用术语
综合布线系统：
建筑物或建筑群内的传输网络。它既可以使电话交换系统和数据通信系统及其他信息管理系统彼此相连，又使这些设备与外部通信网络相连接。它包括建筑物到外部网络或线路上的连接点与工作区的话音或数据终端之间的所有电缆、光缆及相关联的布线部件。
综合布线系统的检测、验收
包括综合布线系统工程电气性能指标、光纤传输指标测试；综合布线系统的标识，综合布线系统工程检验项目及内容，综合布线系统工程质量评判，综合布线系统的检测设备等。
综合布线系统常用图形符号
1、建筑群配线架（含跳线连接）
2、建筑物配线架（含跳线连接）
3、楼层配线架（含跳线连接）
4、楼层配线架（无跳线连接）
电信间
放置电信设备、电缆和光缆终端配线设备（FD）并进行缆线交接的专用空间。
设备间
设备间是安装各种设备的房间，对综合布线系统工程而言，主要是安装配线设备（CB、BD）

综合布线术语

布线施工专用术语和词汇在局域网布线与施工过程中，通常会涉及到一些专用术语和词汇。

为了理解这些术语和词汇，本节先对有关的术语和词汇进行必要的解释和说明.1、综合布线系统(PDS,Premises Distribution System)：也称开放式布线系统（Open Cabling System)，是一种在建筑物和建筑群中综合布线的网络系统。

它把建筑物内部的语音交换设备、智能数据处理设备及其他数据通信设施相互连结起来，并通过必要的设备同建筑物外部数据网络或电话线路相连，是由通信电缆、光缆和各种连接设备等构成的,用以支持数据、图像、语音、视频信号通信的布线系统。

综合布线系统包括3个子系统：水平布线于系统、垂直布线子系统和建筑群布线子系统。

通常也称作网络的水平干线、垂直干线和主干线。

2、建筑物与建筑群智能化系统:由通信系统、办公自动化系统、楼宇自动化系统（空调控制、给排水控制、照明控制等）、消防控制系统、综合布线系统等构成的弱电系统称作建筑物与建筑群智能化系统。

3、建筑群布线子系统：由建筑群配线架以及连接建筑群配线架和各建筑物配线架的电缆、光缆等组成的布线系统。

4、水平布线子系统：由楼层配线架,信息端口以及连接楼层配线架和信息端口的网络电缆、光缆等组成的布线系统.5、垂直布线子系统: 由建筑物配线架以及连接建筑物配线架和各楼层配线架的电缆，光缆等组成的布线系统.6、工作区和信息点：工作区是用户使用终端设备的地方,也就是客户机所在的房间，信息点是客户机与网络的连接点.7、区域电缆：建筑上的一个概念。

这个概念将平面电缆分为两个部分。

在移动、添加和更换时无需变动整个平面电缆。

8、集合点：一种互连设备，可将平面电缆分为两部分.用于区域电缆连接。

9、转接点：因型号或规格的不同或布线环境的要求进行电缆、光缆转接的地点.10、配线架：一种机架固定的面板(通常19英寸宽)，内含连接硬件。

用于电缆组与设备之间的接插连接.11、楼层配线间：放置楼层配线架和通信设备的空间。

综合布线术语表

综合布线术语表（摘自）以下术语表提供了有关本指南中使用的许多术语的说明。

另外还提供了有关联网和布线行业内经常使用的许多其他术语的说明。

要找到想要查找的词，只需在以下列表中选择词的首字母。

0-9A B C D E F G H I J K L M N O P Q R S T U V W X Y Zµm请参见“微米（µm）”。

10BASE-FL在62.5/125-µm 光缆（10 Mbps 的基带介质）上实现的电气和电子工程师协会(IEEE) 以太网标准。

10BASE-T在24-AWG 非屏蔽双绞线（10 Mbps 的基带介质）上实现的电气和电子工程师协会(IEEE) 以太网标准。

10BASE2在细同轴电缆（10 Mbps 的基带介质）上实现的电气和电子工程师协会(IEEE) 以太网标准。

最大网段长小于200 米（656 英尺）。

10BASE5在对称电缆（10 Mbps 的基带介质）上实现的电气和电子工程师协会(IEEE) 以太网标准。

最大网段长为500 米（1,640 英尺）。

100BASE-T100 Mb/s 快速以太网的正式项目名称。

100BASE-T4使用4 对 3 类线缆的100 Mb/s 快速以太网。

100BASE-TX使用2 对 5 类线缆的100 Mb/s 快速以太网。

100VG-ANY LAN使用最初由Hewlett Packard 和AT&T 为 3 类线缆开发的需求优先级协议的100 Mb/s LAN1000BASE-T使用铜线的千兆以太网的规范(IEEE 标准802.3ab)。

该标准定义：1 Gb/s 数据传输距离超过100 米时，应使用 4 对5e 类平衡铜线布线和一个包含 5 个级别的编码方案。

1000BASE-TX使用铜线的千兆以太网的规范(TIA/EIA)。

该标准定义：1 Gb/s 数据传输距离超过100 米时，应使用 4 对 6 类平衡铜线布线。
