齿轮机构习题
机械原理典型例题(第六章齿轮)333333
rb 2 ra 2
26.2
6-25：已知一对无侧隙安装的正常渐开线外啮合标准直齿圆柱齿轮
传动。Z1=19，Z2=42，m=5mm，α=20°。求实际啮合线长度 B1B2，基园齿距Pb，重合度εα，并绘出单齿啮合区和双齿啮合区及 一对齿轮自开始啮合至终止啮合时轮1所转过的角度Φ。
pb p cos m cos 14.76mm 0.633Pb=9.34 Pb=14.76
传动要求： i=2=Z1/Z2 a=m(Z1+Z2)/2
正确啮合条件： m1=m2=m a1=a2=a
序号 齿数Z 压力角a 齿顶圆da ha* 模数m
1
24
20
104
1
4
√
2
47
20
196
1
3
48
20
250
1
5
4
48
20
200
1
4
√
例7: 有一齿条刀具，m=2mm, α=20°,ha*=1,c*=0.25,刀具在切制
(1)一对能正确啮合传动的渐开线直齿圆柱齿轮，其啮合角一定为20°。X (2)渐开线标准齿轮的齿根圆恒大于基圆。 X (3)影响渐开线齿廓形状的参数有Z、α等，但同模数无关。X (4) m,α，ha*,c*都是标准值的渐开线直齿圆柱齿轮，一定是标准直齿
圆柱齿轮。X (5)渐开线直齿圆柱外齿轮，不管是标准的，还是变位的，其齿顶压力角
1.选择题：
(14)有一对渐开线直齿圆柱齿轮传动，其变位系数分别为x1、x2。 如它们作无侧隙的传动 ，则 (1)x1 + x2 =0的零传动时，其安装中心距_C___标准中心距； (2)x1 + x2 >0的正传动时，其安装中心距_A___标准中心距。 A. 大于 B. 小于 C. 等于
齿轮机构及其设计-作业题
第十章齿轮机构及其设计本章学习任务：齿廓啮合定律，渐开线齿形，渐开线圆柱齿轮各部分名称和尺寸，渐开线直齿圆柱齿轮机构的啮合传动，其他齿轮机构的啮合特点。
驱动项目的任务安排：完善项目中齿轮机构的详细设计。
思考题10-1什么叫齿廓啮合基本定律？什么叫共轭齿廓？满足齿廓啮合基本定律的一对齿廓其传动比是否为定值？10-2一对渐开线齿轮传动能满足齿廓啮合基本定律吗？为什么？b1 10-3试比较同一基圆上所生成的两条反向渐开线上a1b1 和a2b2 的长a2度（用渐开线的性质说明）。
a1 b210-4有两个标准齿轮，其模数、齿数、压力角分别是z1= 22 ，m = 3.5 mm，= 20 ，z = 11 ，m = 7 mm，= 20 ，试分析它们的渐1 12 2 2开线形状是否相同？10-5什么叫分度圆？什么叫节圆？它们之间有什么关系？10-6什么叫啮合角？啮合角与分度圆的压力角及节圆压力角有什么关系？10-7什么叫标准齿轮？什么叫变位齿轮？参数相同的标准齿轮与变位齿轮有什么关系？10-8标准齿轮的齿根圆一定大于其基圆吗？10-9满足正确啮合条件的一对直齿圆柱齿轮一定能保证连续传动条件吗？10-10试述齿轮齿条传动与外啮合齿轮传动相比有何特点？10-11变位齿轮传动类型是如何分类的？它们各有何特点？10-12平行轴斜齿圆柱齿轮传动与直齿圆柱齿轮传动比较有何特点？基圆思考题图10-310-13什么叫标准中心距？什么叫安装中心距（实际中心距）它们之间有什么关系？10-14试述直齿圆柱齿轮，平行轴斜齿圆柱齿轮，直齿锥齿轮，蜗杆传动的标准参数及正确啮合条件。
习题10-1齿轮传动要均匀、连续、平稳地进行必须满足哪些条件？10-2具有标准中心距的标准齿轮传动具有哪些特点？10-3何谓重合度？合度的大小与齿数z 、模数m 、压力角。
、齿顶高系数h*、顶隙系数c*及中心距a aa 之间有何关系？10-4齿轮齿条啮合传动有何特点？10-5节圆与分度圆、啮合角与压力角有什么区别？1 2 210-6 何谓根切？它有何危害，如何避免？10-7 齿轮为什么要进行变位修正？齿轮正变位后和变位前比较，参数？z ，m ，， h a ， h f ， d ， d a ， d f ， d b ，s ，e 作何变化？10-8 在基圆半径 r b = 30 mm 所发生的渐开线上，求半径 r K = 40 mm 处的压力角 r K 及展角K ，如题图 10-8 所示；当= 20 时的曲率半径及其所在的向径 r 。

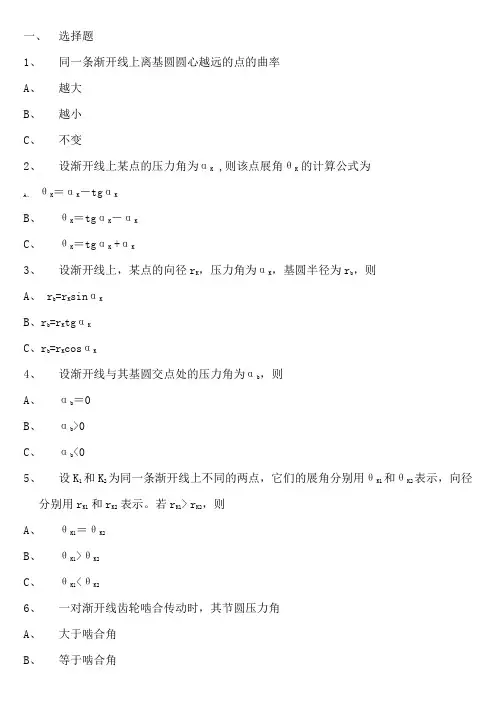

齿轮机构---练习题
一、选择题1、同一条渐开线上离基圆圆心越远的点的曲率A、越大B、越小C、不变2、设渐开线上某点的压力角为αK ,则该点展角θK 的计算公式为＝αK－tgαKA、θKB、θK＝tgαK－αKC、θK＝tgαK +αK3、设渐开线上，某点的向径r K，压力角为αK，基圆半径为r b，则A、 r b=r K sinαKB、r b=r K tgαKC、r b=r K cosαK4、设渐开线与其基圆交点处的压力角为αb，则A、αb＝0B、αb>0C、αb<05、设K1和K2为同一条渐开线上不同的两点，它们的展角分别用θK1和θK2表示，向径分别用r K1 和r K2 表示。
若r K1>r K2，则A、θK1＝θK2B、θK1>θK2C、θK1<θK26、一对渐开线齿轮啮合传动时，其节圆压力角A、大于啮合角B、等于啮合角C、小于啮合角7、当渐开线齿轮的中心距略有改变时，该对齿轮的A、传动比不变，且啮合角也不变B、传动比有变化，但啮合角不变C、传动比不变，但啮合角有变化8、一对渐开线齿轮啮合传动时，啮合线是A、过节点且与两轮节圆相切的一条直线B、过节点且与两轮基圆相切的一条直线C、过节点且与两轮分度圆相切的一条直线9、渐开线标准直齿轮的特点是：模数m和压力角α为标准值；具有标准的齿顶高和齿根高，且A、分度圆齿厚等于齿槽宽，即s=eB、基圆齿厚等于齿槽宽，即s b=e bC、分度圆齿厚与其齿槽宽的和为常量，即s+e=mπ10、在正常齿制的渐开线标准直齿轮中，模数m>1（mm），其齿顶高系数ha*和顶隙系数c*的标准值为A、ha*＝0.8，c*=0.3B、ha*＝1，c*=0.25二、填空题1、用极坐标表示的渐开线的方程为和2、渐开线齿轮上基圆的压力角是分度圆压力角一般是3、渐开线齿廓上任一点的是指该齿廓在该啮合点所受正压力方向与速度方向之间所夹锐角。
渐开线齿廓上任一点的法线与相切4、渐开线上离基圆最远的点，其压力角5、一对渐开线齿轮正确啮合条件是 相等，6、两渐开线齿轮啮合传动时，当两轮的 略有改变时，两齿轮仍能保持原 传动，此特性称为齿轮传动的可分性。
机械设计基础试题库_齿轮机构
第4章齿轮机构习题与参考答案一、复习思考题1．要使一对齿轮的瞬时传动比保持不变，其齿廓应符合什么条件2．渐开线是怎样形成的它有哪些重要性质试根据渐开线性质来解释以下结论：（1）渐开线齿轮传动的啮合线是一条直线；（2）渐开线齿廓传动时，其瞬时传动比保持不变；（3）渐开线齿条的齿廓是直线；（4）齿条刀具超过N1点的直线刀刃不能范成渐开线齿廓；（5）一对互相啮合的标准齿轮，小齿轮齿根齿厚比大齿轮齿根厚度小。
3．节圆和分度圆有何区别压力角和啮合角有何区别，在什么条件下节圆与分度圆重合以及啮合角与分度圆压力角相等。
4．什么是渐开线齿轮传动的可分性如令一对标准齿轮的中心距略大于标准中心距，能不能传动有什么不良影响5．渐开线齿轮正确啮合的条件是什么满足正确啮合条件的一对齿轮是否一定能连续传动6．何谓理论啮合线段和实际啮合线段何谓重合度重合度等于1和小于1各会出现什么情况重合度等于2表示什么意义7．何谓根切想象什么条件下会发生根切现象根切的齿轮有什么缺点根切与齿数有什么关系正常齿渐开线标准直齿圆柱齿轮不根切的最少齿数是多少8．何谓变位齿轮为什么要使用变位齿轮移距系数的正负是怎样规定的正移距的变位齿轮其分度圆齿厚是增大还是减小9．试述一对斜齿圆柱齿轮的正确啮合条件与直齿轮比较，斜齿轮传动有哪些优缺点10．斜齿轮和圆锥齿轮的当量齿数各有何用处当量齿数是否一定是整数11．什么叫标准齿轮什么叫标准安装什么叫标准中心距12．渐开线齿轮的齿廓形状与什么因素有关一对互相啮合的渐开线齿轮，若其齿数不同，齿轮渐开线形状有什么不同若模数不同，但分度圆及压力角相同，齿廓的渐开线形状是否相同若模数、齿数不变，而改变压力角，则齿廓渐开线的形状是否相同13．斜齿圆柱齿轮的重合度大小与螺旋角有什么关系14．有两对标准安装的标准直齿圆柱齿轮传动，其中一对的有关参数为：m=5mm ，*a =1，α=20°，Z 1=24，Z 2=45；另一对的有关参数为：m=2mm ，*a =1，α=20°，Z 1=24， Z 2=45，试问这两对齿轮传动的重合度哪一对大15．若一对渐开线齿轮传动的重合度εα=，它是否表示在一对齿轮的啮合过程中，有40%的时间在啮合区内有两对齿啮合，而其余的60%的时间只有一对齿啮合16．一个标准齿轮可以和一个变位齿轮正确啮合吗17．用α=20°的滚刀加工一个β=12°，Z=14的标准斜齿轮，是否会产生根切18．斜齿轮的实际齿数Z 和当量齿数Z V 之间有什么关系在计算传动比、分度圆直径和中心距、选择齿轮铣刀号应分别选何种齿数19．渐开线齿轮的几何尺寸中共有几个圆哪些圆可直接测量哪些圆不能直接测量二、填空题1．以齿轮中心为圆心，过节点所作的圆称为 圆。

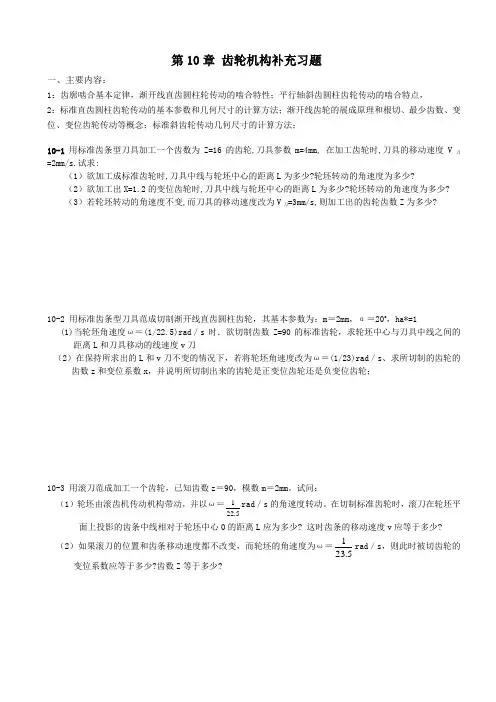

机械原理补充习题(齿轮机构)
第10章 齿轮机构补充习题一、主要内容：1：齿廓啮合基本定律，渐开线直齿圆柱轮传动的啮合特性；平行轴斜齿圆柱齿轮传动的啮合特点， 2：标准直齿圆柱齿轮传动的基本参数和几何尺寸的计算方法；渐开线齿轮的展成原理和根切、最少齿数、变位、变位齿轮传动等概念；标准斜齿轮传动几何尺寸的计算方法；10-1用标准齿条型刀具加工一个齿数为Z=16的齿轮,刀具参数m=4mm, 在加工齿轮时,刀具的移动速度V 刀=2mm/s.试求:（1）欲加工成标准齿轮时,刀具中线与轮坯中心的距离L 为多少?轮坯转动的角速度为多少?（2）欲加工出X=1.2的变位齿轮时,刀具中线与轮坯中心的距离L 为多少?轮坯转动的角速度为多少? （3）若轮坯转动的角速度不变,而刀具的移动速度改为V 刀=3mm/s,则加工出的齿轮齿数Z 为多少?10-2 用标准齿条型刀具范成切制渐开线直齿圆柱齿轮，其基本参数为：m ＝2mm ，α＝20o，ha*=1(1)当轮坯角速度ω＝(1/22.5)rad ／s 时．欲切制齿数Z=90的标准齿轮，求轮坯中心与刀具中线之间的距离L 和刀具移动的线速度v 刀（2）在保持所求出的L 和v 刀不变的情况下，若将轮坯角速度改为ω＝(1/23)rad ／s 、求所切制的齿轮的齿数z 和变位系数x ，并说明所切制出来的齿轮是正变位齿轮还是负变位齿轮；10-3 用滚刀范成加工一个齿轮，已知齿数z ＝90，模数m ＝2mm 。
试问：（1）轮坯由滚齿机传动机构带动，并以ω＝5.221rad ／s 的角速度转动。
在切制标准齿轮时，滚刀在轮坯平面上投影的齿条中线相对于轮坯中心0的距离L 应为多少? 这时齿条的移动速度v 应等于多少?（2）如果滚刀的位置和齿条移动速度都不改变，而轮坯的角速度为ω＝5.231rad ／s ，则此时被切齿轮的变位系数应等于多少?齿数Z 等于多少?10-4 用范成法切制一齿数*16201an an z h α==︒=，，的斜齿轮，当其15β=︒时，是否会产生根切？仍用此滚刀切制一齿数15z =的斜齿轮，螺旋角至少应为多少时才能不发生根切？10-5、用齿条刀具加工一直齿圆柱齿轮，设已知被加工齿轮的角速度ω＝5rad ／s ，刀具的移动速度为0.375m/s ，刀具的模数m ＝10mm/s ，压力角α＝200（1）求被加工齿轮的齿数Z 1（2）若已知该齿轮与大齿轮2相啮合的传动比i 12=4，中心距a ‘=377mm,求这对齿轮的啮合角α，。
齿轮机构课后学习材料标准答案
二．习题（一）思考题1. 渐开线具有哪些特性？答：（1) 发生线沿基圆滚过的长度，等于基圆上被滚过的弧长；（2) 因为发生线BK 沿基圆作纯滚动，所以它和基圆的切点B 就是它的速度瞬心，因此发生线BK 即为渐开线在K 点的法线。
又因为发生线恒切于基圆，故可知，渐开线上任意点的法线恒为基圆的切线。
（3)发生线与基圆的切点B 也是渐开线在K 点的曲率中心，线段BK 是渐开线在K 点的曲率半径。
因此，渐开线越接近其基圆的部分，其曲率半径越小。
（4) 同一基圆上任意两条渐开线(不论是同向或反向)的公法线处处相等。
（5) 基圆内无渐开线。
（6) 渐开线的形状取决于基圆的大小。
2. 何谓标准齿轮？何谓标准中心距？一对标准齿轮的实际中心距a′略大于标准中心距a 时，其传动比有无变化？仍能继续正确啮合吗？其顶隙、齿侧间隙和重合度有何变化？答：（1）通常所说的标准齿轮是指m 、α、h *a 、c *都为标准值，而且e=s 的齿轮。
即模数、压力角、齿顶高和齿根高均为标准值，且分度圆上齿厚与齿槽宽相等的齿轮称为标准齿轮。
（2）①保证啮合时两轮的顶隙为标准值；②标准齿轮分度圆的齿厚s 等于齿槽宽e ，有s 1=e 1；s 2=e 2，即s 1=e 2；s 2=e 1，即一对齿轮在保证顶隙为标准值时也保证齿侧间隙为零。
将满足上述两个条件的安装中心距称为标准安装中心距(简称标准中心距)，用a 表示。
（3）传动比没有变化。
仍能正确啮合。
顶隙、齿侧间隙增大，重合度减小。
3. 何谓齿廓的根切现象？齿廓的根切有什么危害？在什么情况下会产生根切现象？根切与何因素有关？如何避免根切？答：（1）用范成法加工渐开线齿轮时，在一定的条件下，齿条刀具的顶部会切入被加工齿轮轮齿的根部，将齿根部分的渐开线切去一部分，这种现象称为渐开线齿廓的根切。
（2）根切使得轮齿的弯曲强度和重合度都降低了，对齿轮的传动质量有较大的影响，所以根切是应该避免的。
（3）如果刀具的齿顶高增大，齿顶线超过啮合极限点N, 则刀具将轮齿基圆外的渐开线已全部切出时， 整个切削过程并未结束，随着范成运动的继续，刀具还将继续切削，使刀刃将已经切制好的一部分渐开线齿廓又切去了，从而产生根切。
机械传动基础 齿轮机构习题库(62个)
齿轮机构一、判断题1．有一对传动齿轮，已知主动轮的转速n 1=960rpm ，齿数Z 1=20，从动齿轮的齿数Z 2=50，这对齿轮的传动比i 12 =2.5，那么从动轮的转速应当为n 2=2400 rpm 。
（ ）2．渐开线上各点的曲率半径都是相等的。
（ ）3．渐开线的形状与基圆的大小无关。
（ ）4．渐开线上任意一点的法线不可能都与基圆相切。
（ ）5．渐开线上各点的压力角是不相等的，越远离基圆压力角越小，基圆上的压力角最大。
（ ）6．齿轮的标准压力角和标准模数都在分度圆上。
（ ）7．分度圆上压力角的变化，对齿廓的形状有影响。
（ ）8．两齿轮间的距离叫中心距。
（ ）9．在任意圆周上，相邻两轮齿同侧渐开线间的距离，称为该圆上的周节。
（ ）10．内齿轮的齿顶圆在分度圆以外，齿根圆在分度圆以内。
（ ）11．122112z z n n i ==是各种啮合传动的通用速比公式。
（ ） 12．标准斜齿圆柱齿轮的正确啮合条件是：两齿轮的端面模数和压力角相等，螺旋角相等，螺旋方向相反。
（ ）13．斜齿圆柱齿轮计算基本参数是：标准模数，标准压力角，齿数和螺旋角。
（ ）14．标准直齿圆锥齿轮，规定以小端的几何参数为标准值。
（ ）15．圆锥齿轮的正确啮合条件是：两齿轮的小端模数和压力角分别相等。
（ ）16．直齿圆柱标准齿轮的正确啮合条件：只要两齿轮模数相等即可。
（ ）17．计算直齿圆柱标准齿轮的必须条件，是只需要模数和齿数就可以。
（ ）18．斜齿轮传动的平稳性和同时参加啮合的齿数，都比直齿轮高，所以斜齿轮多用于高速传动。
（ ）19．齿轮传动和摩擦轮传动一样，都可以不停车进行变速和变向。
（ ）20．同一模数和同一压力角，但不同齿数的两个齿轮，可以使用同一把齿轮刀具进行加工。
（ ）21．齿轮加工中是否产生根切现象，主要取决于齿轮齿数。
（ ）22．齿数越多越容易出现根切。
（ ）23．为了便于装配，通常取小齿轮的宽度比大齿轮的宽度宽5~10mm 。
齿轮机构作业题答案
二．习题（一）思考题1. 渐开线具有哪些特性答：（1) 发生线沿基圆滚过的长度，等于基圆上被滚过的弧长；（2) 因为发生线BK沿基圆作纯滚动，所以它和基圆的切点B就是它的速度瞬心，因此发生线BK即为渐开线在K点的法线。
又因为发生线恒切于基圆，故可知，渐开线上任意点的法线恒为基圆的切线。
（3)发生线与基圆的切点B也是渐开线在K点的曲率中心，线段BK是渐开线在K点的曲率半径。
因此，渐开线越接近其基圆的部分，其曲率半径越小。
（4) 同一基圆上任意两条渐开线(不论是同向或反向)的公法线处处相等。
（5) 基圆内无渐开线。
（6) 渐开线的形状取决于基圆的大小。
2. 何谓标准齿轮何谓标准中心距一对标准齿轮的实际中心距a′略大于标准中心距a时，其传动比有无变化仍能继续正确啮合吗其顶隙、齿侧间隙和重合度有何变化答：（1）通常所说的标准齿轮是指m、α、h*a、c*都为标准值，而且e=s的齿轮。
即模数、压力角、齿顶高和齿根高均为标准值，且分度圆上齿厚与齿槽宽相等的齿轮称为标准齿轮。
（2）①保证啮合时两轮的顶隙为标准值；②标准齿轮分度圆的齿厚s等于齿槽宽e，有s1=e1；s2=e2，即s1=e2；s2=e1，即一对齿轮在保证顶隙为标准值时也保证齿侧间隙为零。
将满足上述两个条件的安装中心距称为标准安装中心距(简称标准中心距)，用a表示。
（3）传动比没有变化。
仍能正确啮合。
顶隙、齿侧间隙增大，重合度减小。
3. 何谓齿廓的根切现象齿廓的根切有什么危害在什么情况下会产生根切现象根切与何因素有关如何避免根切答：（1）用范成法加工渐开线齿轮时，在一定的条件下，齿条刀具的顶部会切入被加工齿轮轮齿的根部，将齿根部分的渐开线切去一部分，这种现象称为渐开线齿廓的根切。
（2）根切使得轮齿的弯曲强度和重合度都降低了，对齿轮的传动质量有较大的影响，所以根切是应该避免的。
（3）如果刀具的齿顶高增大，齿顶线超过啮合极限点N, 则刀具将轮齿基圆外的渐开线已全部切出时，整个切削过程并未结束，随着范成运动的继续，刀具还将继续切削，使刀刃将已经切制好的一部分渐开线齿廓又切去了，从而产生根切。
《机械设计基础》试题库_齿轮机构
第4章齿轮机构习题与参考答案一、复习思考题1．要使一对齿轮的瞬时传动比保持不变，其齿廓应符合什么条件？2．渐开线是怎样形成的？它有哪些重要性质？试根据渐开线性质来解释以下结论：(1）渐开线齿轮传动的啮合线是一条直线;（2）渐开线齿廓传动时，其瞬时传动比保持不变；(3）渐开线齿条的齿廓是直线；（4）齿条刀具超过N1点的直线刀刃不能范成渐开线齿廓；（5）一对互相啮合的标准齿轮,小齿轮齿根齿厚比大齿轮齿根厚度小.3．节圆和分度圆有何区别？压力角和啮合角有何区别，在什么条件下节圆与分度圆重合以及啮合角与分度圆压力角相等。
4．什么是渐开线齿轮传动的可分性？如令一对标准齿轮的中心距略大于标准中心距，能不能传动？有什么不良影响？5．渐开线齿轮正确啮合的条件是什么？满足正确啮合条件的一对齿轮是否一定能连续传动？6．何谓理论啮合线段和实际啮合线段?何谓重合度?重合度等于1和小于1各会出现什么情况？重合度等于2表示什么意义？7．何谓根切想象?什么条件下会发生根切现象？根切的齿轮有什么缺点？根切与齿数有什么关系？正常齿渐开线标准直齿圆柱齿轮不根切的最少齿数是多少？8．何谓变位齿轮？为什么要使用变位齿轮?移距系数的正负是怎样规定的？正移距的变位齿轮其分度圆齿厚是增大还是减小?9．试述一对斜齿圆柱齿轮的正确啮合条件？与直齿轮比较，斜齿轮传动有哪些优缺点？10．斜齿轮和圆锥齿轮的当量齿数各有何用处？当量齿数是否一定是整数？11．什么叫标准齿轮?什么叫标准安装？什么叫标准中心距？12．渐开线齿轮的齿廓形状与什么因素有关？一对互相啮合的渐开线齿轮,若其齿数不同，齿轮渐开线形状有什么不同？若模数不同，但分度圆及压力角相同，齿廓的渐开线形状是否相同？若模数、齿数不变,而改变压力角，则齿廓渐开线的形状是否相同?13．斜齿圆柱齿轮的重合度大小与螺旋角有什么关系？14．有两对标准安装的标准直齿圆柱齿轮传动，其中一对的有关参数为：m=5mm ， *a =1，α=20°,Z 1=24，Z 2=45；另一对的有关参数为：m=2mm ，*a =1，α=20°，Z 1=24， Z 2=45，试问这两对齿轮传动的重合度哪一对大？15．若一对渐开线齿轮传动的重合度εα=1。
齿轮机构习题
一、选择题[1]渐开线标准齿轮的根切现象，发生在（）。
A、模数较大时B、模数较小时C、齿数较小时D、齿数较多时[2]一个齿轮上的圆有（）。
A、齿顶圆和齿根圆B、齿顶圆、分度圆、基圆和齿根圆C、齿顶圆、分度圆、基圆、节圆和齿根圆[3]用范成法加工标准齿轮，刀具节线与齿轮分度圆（）。
A、相切B、相交C、相离[4]形成渐开线的圆称为（）。
A、齿顶圆B、基圆C、分度圆D、齿根圆[5]标准规定的压力角应在（）上。
A、齿根圆B、基圆C、分度圆D、齿顶圆[6]一标准直准圆柱齿轮的齿距P=15.7m m，齿顶圆的直径为da=400m m，则该齿轮的齿数为（）。
A、82B、78C、80D、7[7]在机械传动中，传动效率高，结构紧凑、功率和速度适用范围最广的是（）。
A、带传动B、摩擦轮传动C、链传动D、齿轮传动[8]在机械传动中，理论上能保证瞬时传动比为常数的是（）。
A、带传动B、链传动C、齿轮传动D、摩擦轮传动[9]渐开线齿轮的齿廓曲线形状取决于（）A、分度圆B、基圆C、齿根圆D、齿顶圆[10]渐开线标准圆柱齿轮传动中，基圆周节p b（）法节p n 。
A、等于B、大于C、小于[11]渐开线齿轮变位后（）。
A、分度圆及分度圆上的齿厚仍不变B、分度圆及分度圆上的齿厚都改变了C、分度圆不变但分度圆上的齿厚改变了[12]渐开线齿轮的齿廓离基圆越远，渐开线压力角就（）。
A、越大B、越小C、趋近于20[13]有一对渐开线直齿圆柱齿轮传动，其变位系数分别为x1，x2。
如它们作无侧隙的传动，则x1+x2=0的零传动时，其安装中心距（）标准中心距。
A、大于B、小于C、等于[14]有一对渐开线直齿圆柱齿轮传动，其变位系数分别为x1，x2。
如它们作无侧隙的传动，则x1+x2＞0的正传动时，其安装中心距（）标准中心距。
A、大于B、小于C、等于[15]为保证一对渐开线齿轮可靠地连续定传动比传动，应使实际啮合线长度（）基节。
A、大于B、等于C、小于[16]一对渐开线直齿圆柱齿轮传动，其啮合角与分度圆压力角（）。
机械设计基础第4章 齿轮机构习题解答
4-1已知一条渐开线，其基圆半径为r b =50mm ，试求：(1)渐开线在向径r K =65mm 的点K 处的曲率半径ρK 、压力角αK 及展角θK ；(2)渐开线在展角θK =10°时的压力角αK 及向径r K 。
解：(1)(2)4-2当α=20°的正常齿渐开线标准齿轮的齿根圆和基圆相重合时，其齿数为多少？又若齿数大于求出的数值，则基圆和根圆哪一个大？解：当基圆与根圆重合时：当时：当z≥42时，由式(*)可知，等号左边不变右边增大，说明根圆大于基圆。
4-3一对渐开线外啮合直齿圆柱齿轮机构，已知两轮的分度圆半径分别为r 1=30mm ，r 2=54mm ，α=20°，试求：（1）当中心距a '=86mm 时，啮合角α'等于多少？两个齿轮的节圆半径r 1′和r 2′各为多少？（2）当中心距a '=87mm 时，啮合角α'和节圆半径r 1′和r 2′又各等于多少?（3）以上两种中心距下，齿轮节圆半径的比值是否相等？为什么？mmr inv r r K b K K K K K K K b K 5331.413439tan 50tan 542578793.713752.0180/34393439tan tan 3439715137.3976923.06550cos ='⨯=α=ρ'''===π⨯'-'=α-α=α=θ'==α===α mmr r K b K K K 8171.670342cos 50cos 0342174533.010='=α='=α==θ )2(cos 2**c h z m r mzr a f b --=α=fb r r =α-+=*+-=α--=αcos 1)(2)()(21cos )2(cos 2******c h z zc h c h z m mz a a a 25.01**==c h a ，45.419396.0125.12cos 1)(2**=-⨯=α-+=c h z a解：(1)(2)(3)两种中心距下，齿轮节圆半径的比值相等，因为：6132233878.23)9178.0(cos )20cos 8684(cos )cos (cos 111'''====α'=α'--- a a mm r r mm r r 2857.553878.23cos 20cos 54cos cos 7143.303878.23cos 20cos 30cos cos 2211=⨯=α'α='=⨯=α'α='25248666.24)9073.0(cos )20cos 8784(cos )cos (cos 111'====α'=α'--- a a mm r r mmr r 9286.553878.23cos 20cos 54cos cos 0714.318666.24cos 20cos 30cos cos 2211=⨯=α'α='=⨯=α'α='常数==''1212b b r r r r4-4一对正常齿渐开线外啮合直齿圆柱齿轮机构，已知α=20°,m =5mm ，z 1=19，z 2=42，试：(1)计算两轮的几何尺寸r 、r b 、r a 和标准中心距a 以及实际啮合线段21B B 的长度和重合度εα；(2)用长度比例尺μl =1mm/mm 画出r 、r b 、r a 、理论啮合线21N N ，在其上标出实际啮合线21B B ，并标出单齿啮合区和双齿啮合区。
《机械设计基础》精彩试题库_齿轮机构
1．以齿轮中心为圆心，过节点所作的圆称为圆。
2．能满足齿廓啮合定律的一对齿廓，称为齿廓。
3．一对渐开线齿廓不论在哪点啮合，其节点C在连心线上的位置均变化，从而保证实现角速比传动。
4．分度圆齿距p与 的比值定为标准值，称为。
5．渐开线直齿圆柱齿轮的基本参数有五个，即、、、齿顶高系数和径向间隙系数。
答：为了测量、计算和加工方便，分度圆上的模数和压力角要标准化。模数相同的标准齿轮齿厚、齿槽宽、齿顶高、齿根高和分度圆齿距相同。
2.如果齿轮齿条机构非标准安装时，其节圆、节圆压力角、啮合线、啮合角有无变化？
答：无变化。
13．斜齿圆柱齿轮的重合度大小与螺旋角有什么关系？
14．有两对标准安装的标准直齿圆柱齿轮传动，其中一对的有关参数为：m=5mm， =1，α=20°，Z1=24，Z2=45；另一对的有关参数为：m=2mm， =1，α=20°，Z1=24，Z2=45，试问这两对齿轮传动的重合度哪一对大？
15．若一对渐开线齿轮传动的重合度εα=1.4，它是否表示在一对齿轮的啮合过程中，有40%的时间在啮合区内有两对齿啮合，而其余的60%的时间只有一对齿啮合？
6．何谓理论啮合线段和实际啮合线段？何谓重合度？重合度等于1和小于1各会出现什么情况？重合度等于2表示什么意义？
7．何谓根切想象？什么条件下会发生根切现象？根切的齿轮有什么缺点？根切与齿数有什么关系？正常齿渐开线标准直齿圆柱齿轮不根切的最少齿数是多少？
8．何谓变位齿轮？为什么要使用变位齿轮？移距系数的正负是怎样规定的？正移距的变位齿轮其分度圆齿厚是增大还是减小？
6．压力角的大小和轮齿的形状有关。
7．当模数一定时，齿数越少，齿轮的几何尺寸越大，齿形的渐开线曲率越小，齿廓曲线越趋于平直。
齿轮机构习题
一、选择题[1]渐开线标准齿轮的根切现象，发生在（）。
A、模数较大时B、模数较小时C、齿数较小时D、齿数较多时[2]一个齿轮上的圆有（）。
A、齿顶圆和齿根圆B、齿顶圆、分度圆、基圆和齿根圆C、齿顶圆、分度圆、基圆、节圆和齿根圆[3]用范成法加工标准齿轮，刀具节线与齿轮分度圆（）。
A、相切B、相交C、相离[4]形成渐开线的圆称为（）。
A、齿顶圆B、基圆C、分度圆D、齿根圆[5]标准规定的压力角应在（）上。
A、齿根圆B、基圆C、分度圆D、齿顶圆[6]一标准直准圆柱齿轮的齿距P=15.7mm，齿顶圆的直径为da=400mm，则该齿轮的齿数为（）。
A、82B、78C、80D、7[7]在机械传动中，传动效率高，结构紧凑、功率和速度适用范围最广的是（）。
A、带传动B、摩擦轮传动C、链传动D、齿轮传动[8]在机械传动中，理论上能保证瞬时传动比为常数的是（）。
A、带传动B、链传动C、齿轮传动D、摩擦轮传动[9]渐开线齿轮的齿廓曲线形状取决于（）A、分度圆B、基圆C、齿根圆D、齿顶圆[10]渐开线标准圆柱齿轮传动中，基圆周节p b（）法节p n 。
A、等于B、大于C、小于[11]渐开线齿轮变位后（）。
A、分度圆及分度圆上的齿厚仍不变B、分度圆及分度圆上的齿厚都改变了C、分度圆不变但分度圆上的齿厚改变了v1.0 可编辑可修改[12]渐开线齿轮的齿廓离基圆越远，渐开线压力角就（）。
A、越大B、越小C、趋近于20[13]有一对渐开线直齿圆柱齿轮传动，其变位系数分别为x1，x2。
如它们作无侧隙的传动，则x1+x2=0的零传动时，其安装中心距（）标准中心距。
A、大于B、小于C、等于[14]有一对渐开线直齿圆柱齿轮传动，其变位系数分别为x1，x2。
如它们作无侧隙的传动，则x1+x2＞0的正传动时，其安装中心距（）标准中心距。
A、大于B、小于C、等于[15]为保证一对渐开线齿轮可靠地连续定传动比传动，应使实际啮合线长度（）基节。
机械原理计算自由度习题及答案
1． 计算齿轮机构的自由度.
解：由于B. C 副中之一为虚约束，计算机构自由度时，应将 C 副去除。
即如下图所示：
该机构的自由度1213233231=⨯-⨯-⨯=--=h p p n F
2. .机构具有确定运动的条件是什么？如果不能满足这一条件，将会产生什么结果？
机构在滚子B 处有一个局部自由度，应去除。
该机构的自由度017253231=-⨯-⨯=--=h p p n F
当自由度F=1时,该机构才能运动, 如果不能满足这一条件,该机构无法运动。
该机构当修改为下图机构，则机构可动：
N=4, PL=5, Ph=1;
定轴轮系 A
B C
1 2
3
4 图2－
22
F=⨯-⨯-=
自由度342511
3. 计算机构的自由度.
由于机构具有虚约束, 机构可转化为下图机构。
F=⨯-⨯-=
自由度342511
由于机构具有虚约束, 机构可转化为下图机构。
F=⨯-⨯=
自由度31211
由于机构具有虚约束, 机构可转化为下图机构。
F=⨯-⨯=
自由度33241。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
齿轮机构及其设计
一、选择题
1.渐开线在______上的压力角、曲率半径最小。
A.根圆
B.基圆
C.分度圆
D.齿顶圆
2.一对渐开线直齿圆柱齿轮的啮合线相切于______。
A.两分度圆
B.两基圆
C.两齿根圆
D.两齿顶圆
3.渐开线齿轮的标准压力角可以通过测量_______求得。
A.分度圆齿厚
B.齿距
C.公法线长度
D.齿顶高
4.在范成法加工常用的刀具中，________能连续切削,生产效率更高。
A.齿轮插刀
B.齿条插刀
C.齿轮滚刀
D.成形铣刀
5.已知一渐开线标准直齿圆柱齿轮，齿数z=25,齿顶高系数h a*=1，齿顶圆直径D a=135mm,则其模数大
小应为________。
A.2mm
B.4mm
C.5mm
D.6mm
6.用标准齿条刀具加工正变位渐开线直齿圆柱外齿轮时，刀具的中线与齿轮的分度圆__________。
A.相切
B.相割
C.相离
D.重合
7.渐开线斜齿圆柱齿轮分度圆上的端面压力角__________法面压力角。
A.大于
B.小于
C.等于
D.大于或等于
8.斜齿圆柱齿轮基圆柱上的螺旋角βb与分度圆上的螺旋角β相比________。
A.β b >β
B.β b =β
C.β b <β
D. β b =>β
9.用齿条型刀具加工，αn=20°,h a*n =1,β=30°的斜齿圆柱齿轮时不根切的最少数是_________。
A.17
B.14
C.12
D.26
10.渐开线直齿圆锥齿轮的当量齿数z v=___ _______。
A.z/cosβ
B.z/cos2β
C.z/cos3β
D.z/cos4β
11.斜齿圆柱齿轮的模数和压力角之标准值是规定在轮齿的_________。
A.端截面中
B.法截面中
C.轴截面中
D.分度面中
12.在一对渐开线直齿圆柱齿轮传动时，齿廓接触处所受的法向作用力方_________。
A.不断增大
B.不断减小
C.保持不变
D.不能确定
13.渐开线齿轮齿条啮合时，其齿条相对齿轮作远离圆心的平移时，其啮合角_____。
A.加大
B.不变
C.减小
D.不能确定
14.一对渐开线斜齿圆柱齿轮在啮合传动过程中，一对齿廓上的接触线长度________变化的。
A.由小到大
B.由大到小
C.由小到大再到小
D.保持定值
15.一对渐开线齿廓啮合时，啮合点处两者的压力角__________。
A.一定相等
B.一定不相等
C.一般不相等
D.无法判断
16在渐开线标准直齿圆柱齿轮中，以下四个参数中________决定了轮齿的大小及齿轮的承载能力。
A.齿数z
B.模数m
C.压力角α
D.齿顶系数h a*
17.在渐开线标准直齿圆柱齿轮中，以下四个参数中________决定了齿廓的形状和齿轮的啮合性能。
A.齿数z
B.模数m
C.压力角α
D.齿顶系数h a*
18和标准齿轮相比，以下变位齿轮的四个参数中________已经发生了改变。
A.齿距p
B.模数m
C.压力角α
D.分度圆齿厚
二、判断题
1.一对能正确啮合传动的渐开线直齿圆柱，其啮合角一定是20°。
（）
2.一对直齿圆柱齿轮啮合传动，模数越大，重合度也越大。
（）
3.一对能够相互啮合的直齿圆柱齿轮的安装中心距加大时，其分度圆压力角也随之加大。
（）
4.对于单个齿轮来说，节圆半径就等于分度圆半径。
（）
5.在渐开线齿轮传动中，齿轮与齿条的啮合角始终与分度圆上的压力角相等。
（）
6.圆锥齿轮和蜗轮蜗杆都属于空间齿轮机构。
（）
7.齿轮变位后，其齿距、模数和压力角均发生了改变。
（）
8.用范成法切削渐开线齿轮时，一把模数为m、压力角为α的刀具可以切削相同模数和压力角的
任何齿数的齿轮。
（）
9.斜齿轮传动的重合度可以分为端面重合度和附加重合度。
（）
10.在轮系中，合成运动和分解运动都可以通过差动轮系来实现。
（）
11.在圆锥齿轮中，背锥与球面相切于小端分度圆，并与分度圆锥直角相截。
（）
三、填空题
1.按照两轴的相对位置，齿轮机构可以分为和。
2.在齿轮中，齿顶所确定的圆称为，相邻两齿之间的空间称为，齿槽底部所确定的圆
称为。
3.渐开线某点的压力角应是夹角，该点离轮心越远,其压力角。
4.按标准中心距安装的渐开线直齿圆柱标准齿轮，节圆与重合,啮合角在数值上等于上
的压力角。
5.分度圆上和相等，且和为标准值的齿轮称为标准齿轮。
6.啮合弧与齿距之比称为，用ε表示,齿轮连续传动的条件是。
7.切齿方法按其原理可分为和，其中展成法适用于批量生产。
8.一对斜齿圆柱轮的正确啮合条件是
9.斜齿轮传动的重合度将随着和的增大而增大。
在斜齿轮传动中，为不使轴向力过大，
一般采用的螺旋角。
10.直齿圆锥齿轮的正确啮合条件是。
11.渐开线齿轮的正确啮合条件是
四、简答题
1.齿轮机构的主要优点有哪些？
2.写出三种圆柱齿轮机构
3.渐开线直齿圆柱齿轮的分度圆和节圆有何区别？在什么情况下，分度圆和节圆是相等的？
4.为了实现定传动比传动，对齿轮的齿廓有何要求？
5.何为根切现象？标准齿轮是否发生根切取决于什么？
6.何谓成形法，其常用的刀具有哪些？
7.与直齿轮相比，斜齿轮的主要优点是什么？
8.一对斜齿轮传动在端面上相当于何种齿轮的传动？国际上将斜齿轮的何参数取为标准参数？
五、分析计算题
1.有一对标准斜齿圆柱齿轮传动，已知z1=25，z2=99，m n=3.5mm，a n=20°，中心距a=225mm，试问
螺旋角β=？
2.已知一对标准斜齿圆柱齿轮传动，已知z1=15，z2=20,mn=4mm，a n=20°，
β=15°，试求齿轮传动的中心距。
3已知一对斜齿圆柱齿轮传动，z1=18，z2=36，m n=2.5mm，a=68mm,
a n=20°,h*an=1,c*n=0.25。
试求：
(1)这对斜齿轮螺旋角β；
(2)两轮的分度圆直径D1，D2 z2=36和齿顶圆直径D a1，D a2。
4已知一外啮合渐开线标准斜齿圆柱齿轮的参数为：z1=27，z2=60，m n=3mm，h*an=1, c*n=0.25， a n=20°，螺旋角β=8°6′34″，试求：
(1)两轮的分度圆直径、齿顶圆直径和齿根圆直径；
(2) 两轮的标准中心距a。
（其中cos 8°6′34″=0.9900,
sin 8°6′34″=0.141064）
5设一对斜齿圆柱齿轮传动的参数为：m n=5mm，a n=20°，z1=25，z2=40，试计算当β=20°时的下列值：(1)m t (2)αt (3) D1，D2 (4)a
6经测量得知：一阿基米德蜗杆蜗轮传动的中心距a=48mm，蜗杆顶圆直径 D a1=30mm，齿数（头数）z1=1，蜗轮的齿数z2=35。
试确定：
(1)蜗杆的模数m，蜗杆的直径系数q；
(2)蜗杆和蜗轮分度圆的直径D1，D2。
7试设计一对外啮合圆柱齿轮，已知z1=23，z2=34，m n=2，实际中心距为59mm，问：（1）该对齿轮能否采用标准直齿圆柱齿轮传动？
（2）若采用标准斜齿圆柱齿轮传动来满足中心距要求，其分度圆螺旋角β、分度圆直径D1，D2和节圆直径D1′，D′2各为多少？
8测得一渐开线标准斜齿圆柱齿轮的齿顶圆直径D a=225mm，数得其齿数z=98，其模数mn=2，求β,并计算分度圆和齿根圆尺寸？
9已知一对外啮合标准直齿圆柱齿传动的传动比i12=2.5，z1= 40，m=5mm，
a=20°，h*a=1，试求：
（1）轮2的齿数z2和这对齿轮的中心距；
（2）两个齿轮的分度圆直径、齿顶圆直径、齿根圆直径和基圆直径；
（3）这对齿轮的齿厚、齿槽宽、齿距和基圆齿距。
10一对外啮合标准直齿圆柱齿轮传动，Z1=20 ,Z2=60,m=5mm，a=20°，试求：
（1）标准中心距时的啮合角和节圆直径；
（2）非标准中心距aˊ＝205mm时的啮合角。
11已知一对正常齿标准斜齿圆柱齿轮传动的a=250mm，z1=23，z2=98，m n=4mm，试求：（1）这对齿轮的螺旋角，端面模数和端面压力角；
（2）两个齿轮的分度圆直径、齿顶圆直径和齿根圆直径；
（3）当量齿数。
12已知一条渐开线，其基圆半径r b=50mm，试求该渐开线在向径r k=65mm的点K处的曲率半径ρk、压力角αk。
13当α=20°的渐开线标准齿轮的齿根圆和基圆相重合时，其齿数为若干？又若齿数大于求出的数值，则基圆和根圆哪一个大一些？。
