微波炉的原理解说和修理技巧
微波炉原理解说和修理技巧
微波炉原理解说和修理技巧直流高压。
4，保险管熔断丝，俗称保险丝。
当流过的电流超过一定数值后，发热熔断，不烧坏整个电路，起保险作用。
熔断丝装在两头有金属帽的玻璃管里，就是保险管。
微波炉里有两个保险管：一个高压保险管，一个低压保险管。
文字符号是F，电路符号见下（图3-2-4-1）。
图里是微波炉专用的高压保险管。
高压保险管装在微波炉的下方，和高压变压器、高压二极管、高压电容器靠在一起。
为了防止它触及或靠近其他元件和连线，造成漏电或高压放电，常把高压保险管装进一个塑料硬壳里。
见下面（图3-2-4-2）。
微波炉里的220v市电保险管，是彩电里一样的延迟保险丝。
常见规格有8A、10A、15A。
换普通保险管，要用额定电流大一点的，否则经常断保险。
它的位置在微波炉的上方，见下面（图3-2-4-3）。
它们烧断已否用肉眼能看出。
也可用万用表电阻档测通断。
常断高压保险丝，原因除了变压器、二极管、电容电机等元器件漏电短路外，云母片太脏，烧的食物太少（如不足鸡蛋大）等，也是常见原因。
5，磁控管磁控微波管，是一种电子管，常称磁控管。
从外表看，它有微波发射器（波导管）、散热器、灯丝、两个插脚和磁铁等，见下面（图3-2-5-1）。
从里面看，下面（图3-2-5-2是它的纵截面图。
下面（图3-2-5-3）是它的横截面图。
磁控管里有一个园筒形的阴极，这里是直热式的，灯丝就是阴极。
阴极外面包围着一个高导电率的无氧铜制成的阳极。
阳极用来接收阴极发射的电子。
阳极上有几个谐振腔，它们是产生高频振荡的选频谐振回路。
谐振频率主要由空腔的尺寸决定的。
为了安全和使用方便，阳极接地。
阳极接地作参考点，零电势（0v），那阴极就是加上几千v负高压。
另外再有磁铁的作用。
热电子从阴极溢出后，在磁埸力和电埸力的共同作用下，沿螺旋状高速飞向阳极，又有谐振腔的作用，电子振荡成微波，并经过天线耦合，由波导管传输到微波炉腔里加热食物。
磁控管好坏测量方法：a，关机后，使高压电容放电，拔下磁控管灯丝两个插头。
微波炉工作的原理
微波炉工作的原理微波炉是一种以微波技术加热食物的厨房家电设备。
它通过将食物暴露在高频微波辐射下来产生热量，从而加热食物。
微波炉的工作原理涉及到电磁波、微波发生器、腔体、转盘等多个部件，下面将详细介绍微波炉的工作原理。
1. 电磁波原理微波炉利用的是微波辐射的加热原理。
微波是一种特定频率的电磁波，其频率一般在2.45GHz左右。
微波辐射被认为是非电离辐射，它能够使食物内部的分子产生摩擦，从而转化为热能。
微波辐射能够穿透食物的表面，直接作用于食物内部，因此可以更快地使食物加热。
2. 微波发生器微波炉内部有一个微波发生器，用于产生微波辐射。
微波发生器中的组件包括磁控管、振荡管、功率控制电路等。
当微波炉启动时，微波发生器会产生微波辐射，并将其传输到腔体内部。
3. 腔体微波炉内部腔体是微波加热的主要空间。
腔体一般由金属材料构成，以确保微波辐射不会逸出。
腔体内部通常还覆盖有一层特殊的涂层，用于使微波辐射均匀地分布在腔体内，从而确保食物能够受到均匀的加热。
4. 转盘微波炉内部通常还配备有一个旋转转盘，用于旋转食物。
通过旋转转盘，可以使食物受到均匀的微波辐射，从而实现整体的加热均匀。
转盘通常由电机驱动，可以根据需要进行旋转设置。
微波炉的工作原理是利用微波辐射加热食物内部分子的运动，从而产生热量。
通过微波发生器产生微波辐射，将其传输到腔体内部，然后通过腔体内的微波辐射使食物加热。
转盘的旋转可以使微波辐射对食物的加热更加均匀。
微波炉是一种高效、快速的加热方式，得到了广泛的应用。
微波炉工作原理及维修
微波炉工作原理及维修微波炉是一种利用微波辐射进行加热的电器设备。
其工作原理如下：1. 发生器：微波炉内部有一个发生器，用于产生微波。
通常采用磁控管或固态发生器。
2. 微波管：微波产生后经过微波管传输。
微波管内部有一个磁场和几个导波管，用于将微波从发生器传送到腔体。
3. 腔体：微波炉内部有一个金属腔体，用于容纳食物并加热。
腔体通常由金属材料制成，如不锈钢。
4. 微波吸收：当微波进入腔体时，食物中的水分分子会吸收微波的能量，并将这些能量转化为热能。
这样就实现了对食物的加热。
维修微波炉时，以下是一些常见的问题及解决方法：1. 微波不工作：首先检查是否有电源问题，确保插座正常通电。
然后检查微波炉的保险丝是否烧毁，如有需要更换。
若以上操作无效，可能是发生器或微波管故障，需要请专业维修人员检修。
2. 微波加热不均匀：这可能是由于微波管或腔体内的旋转盘损坏导致的。
检查旋转盘是否能够正常运转，如有需要更换损坏的零件。
3. 微波漏泄：如果发现微波从微波炉的门、窗户或缝隙中泄漏出来，可能是门密封不严或门锁损坏。
检查门密封件是否完好，如有需要更换。
对于门锁损坏的情况，需要请专业维修人员更换。
4. 微波炉噪音过大：这可能是由于食物残渣或异物附着在微波管或腔体内导致的。
清洁微波管和腔体，确保无残留物。
若问题仍然存在，可能是微波管或风扇故障，需要请专业维修人员检修。
总的来说，对于微波炉的维修，非专业人士最好只进行简单的清洁和更换部件的操作，复杂的故障还是需要请专业人员进行维修。
同时，使用微波炉时，要注意安全，避免烫伤或其他事故的发生。
微波炉的基本原理及简单问题维修
微波炉的基本原理及简单问题维修微波炉又称为微波灶，其用途多样，功能齐全，不仅能煲、蒸、煮、炖、烤食物，而且还具有快速解冻和杀菌消毒等多种功能。
一、微波炉加热原理及结构1、微波加热原理微波就是波长为1m～1mm，频率为300MHz～300GHz范围的电磁波，它具有一般电磁波的共性。
它在传输过程中遇到不同物体时，会发生反射、透射和被吸收等现象。
能够吸收微波能转化为热能的物质，通常称为微波介质。
微波介质的分子都是极性分子，又称为电偶极子或偶极子，在无外加电场作用时，极性分子的热运动使其杂乱排列，物质整体对外呈现电中性。
如果将极性分子物质置于电场中，极性分子就会按电场的方向排列，这种现象称为极性分子的转向极化。
电场越强极化作用越强，当电场消失后，极性分子又恢复为常态；当电场方向改变时，极性分子也随之改变方向；微波炉中，电场方向变化频率为2450MHz，极性分子则以每秒钟24.5亿次的速度摆动，产生大量的运动热和碰撞摩擦热，实现了将微波的电场能转化为热能。
这就是介质吸收微波能进行加热的机理。
可见，微波加热，介质所产生的热量与介质本身的性质、微波的电场强度以及微波的频率等因素有关。
2、微波加热特点(1) 食物内、外同时发热，故加热迅速，省时省电。
(2)加热均匀不会出现传统加热外焦、内生的现象。
(3)加热过程清洁卫生无烟尘等二次污染，且不影响环境温度。
(4)烹饪的食品质量好由于微波加热时间短，可以最大限度保留食品中的维生素等营养成分，能较好保持食品的色、香、味、质。
另外，微波加热过程容易控制，操作方便，安全可靠。
3、微波炉基本结构图示为普通控制型微波炉的基本结构示意图。
普通控制型微波炉主要是由磁控管、炉腔、炉门、定时和功率分配器等主要元器件组成。
二、普通型微波炉常见故障及检修方法1.指示灯不亮，也不能加热故障原因1：电源插头与插座接触不良或断线。
检修方法：检查修理插头与插座，并将二者插紧，必要时更换。
故障原因2：熔丝烧断。
微波炉工作原理与维修
微波炉工作原理与维修微波炉是一种利用微波辐射加热的电器设备，它的工作原理是通过产生微波辐射，使食物内部的水分分子发生旋转和摩擦，从而产生热量，达到加热食物的目的。
微波炉内部有一个称为磁控管的电子装置，它通过产生高频电磁波，将电能转化为微波辐射。
微波辐射穿透食物并迅速传导热量，使食物内部快速升温。
微波炉的维修需要注意一些常见的故障和解决方法。
以下是一些常见的微波炉故障及其可能的维修方法：1. 微波炉无法启动：首先检查电源插座是否有电，是否有断路或保险丝熔断的情况。
如果以上都正常，可能是微波炉的电源开关或控制面板故障，需要更换或修复。
2. 微波炉无法加热：如果微波炉能正常启动但无法加热食物，可能是微波炉的高压放电装置故障。
可以检查高压变压器、磁控管或其他相关元件是否损坏，如有需要，可更换这些元件。
3. 微波炉存在漏电：如果在使用微波炉时感觉到触摸面板有电流通过，或者出现其他漏电现象，可能是微波炉的内部绝缘损坏。
这种情况下，建议立即停止使用，并请专业维修人员进行修复。
4. 微波炉的飞溅盘不转动：如果微波炉的飞溅盘无法转动，可能是转盘马达或驱动带损坏。
可以打开微波炉底部的面板，检查马达或驱动带是否有损坏，并及时更换。
5. 微波炉存在异常噪音：如果使用微波炉时出现异常的噪音，可能是内部零部件松动或损坏。
可以检查微波炉内部是否有松动的螺丝或其他零部件，如果无法解决，建议请维修人员进行检修。
维修宜由专业技术人员进行，不建议在没有相关知识和经验的情况下私自拆卸微波炉进行修复，以免对设备造成更多损坏或电器危险。
在使用微波炉时，也要注意安全使用，避免由于不当操作而引发故障或安全事故。

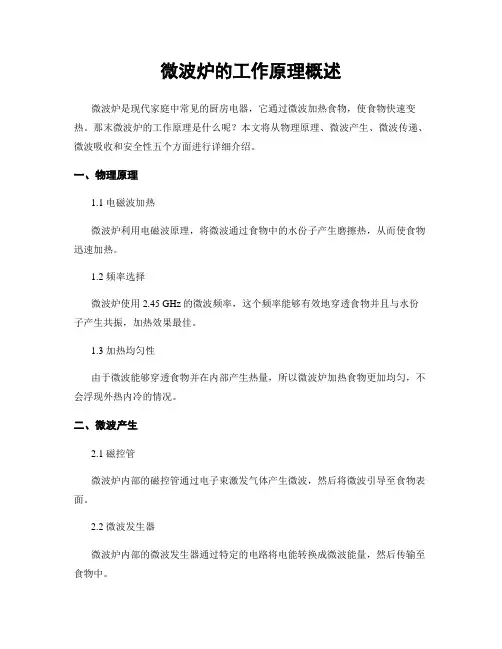

微波炉的工作原理概述
微波炉的工作原理概述微波炉是现代家庭中常见的厨房电器，它通过微波加热食物，使食物快速变热。
那末微波炉的工作原理是什么呢？本文将从物理原理、微波产生、微波传递、微波吸收和安全性五个方面进行详细介绍。
一、物理原理1.1 电磁波加热微波炉利用电磁波原理，将微波通过食物中的水份子产生磨擦热，从而使食物迅速加热。
1.2 频率选择微波炉使用2.45 GHz的微波频率，这个频率能够有效地穿透食物并且与水份子产生共振，加热效果最佳。
1.3 加热均匀性由于微波能够穿透食物并在内部产生热量，所以微波炉加热食物更加均匀，不会浮现外热内冷的情况。
二、微波产生2.1 磁控管微波炉内部的磁控管通过电子束激发气体产生微波，然后将微波引导至食物表面。
2.2 微波发生器微波炉内部的微波发生器通过特定的电路将电能转换成微波能量，然后传输至食物中。
2.3 微波波导微波炉内部的微波波导管道将微波引导至磁控管，使微波能够准确传递至食物表面。
三、微波传递3.1 反射器微波炉内部的金属反射器可以反射微波，使微波能够充分覆盖食物表面，加热更加均匀。
3.2 旋转盘微波炉内部的旋转盘可以使食物均匀受热，避免浮现部份食物加热不均匀的情况。
3.3 微波散射器微波炉内部的微波散射器可以将微波能量均匀地散射至食物表面，加热更加均匀。
四、微波吸收4.1 水份子共振微波炉中的微波与食物中的水份子产生共振磨擦，使水份子快速转化为热能，从而加热食物。
4.2 脂肪和糖份子微波炉中的微波也能够与脂肪和糖份子产生磨擦，使其加热，但相比水份子，加热效果稍逊。
4.3 陶瓷容器微波炉中使用陶瓷容器可以有效地吸收微波能量，使食物更快加热。
五、安全性5.1 密封性微波炉的门具有良好的密封性，可以有效阻挠微波泄漏，确保使用安全。
5.2 微波泄漏检测微波炉内部配备微波泄漏检测器，一旦检测到微波泄漏，会即将住手加热，保障用户安全。
5.3 使用注意事项使用微波炉时应避免金属容器、金属餐具等进入微波炉内，以免产生火花或者其他危（wei）险。
微波炉原理详细解读
微波炉原理详细解读微波炉是现代家庭中常见的厨房用品之一，它以其高效、便捷的特点受到了广大消费者的喜爱。
但是，你是否真正了解微波炉背后的原理呢？在本文中，我们将详细解读微波炉的原理，帮助你更好地理解和使用这一家电产品。
一、微波炉的工作原理微波炉的核心部件是炉腔、高压变压器、磁控管和旋转盘等组成。
微波炉的工作原理主要分为以下几个步骤：1. 电源供电：当微波炉插上电源后，电路开始工作，将电能转换为微波能。
2. 电路控制：控制装置通过控制器把电能转换为和微波腔工作相配合的微波能。
3. 高压变压器：高压变压器将低压电流升高到数千伏，然后通过磁控管供应微波炉的其他部件。
4. 磁控管：磁控管接收高压变压器输出的高压电流，然后将其转换成微波能。
5. 微波发生器：微波发生器将通过磁控管传输过来的高频电流转化为微波能。
6. 微波辐射：通过微波辐射器将微波能传达到炉腔内，与食物分子发生相互作用。
7. 旋转盘：微波炉内的食物通常放置在旋转盘上，通过旋转盘的运转，可以使食物更加均匀地受热。
二、微波炉加热食物的原理微波炉加热食物的原理是利用微波的性质，在微波辐射下，食物分子产生振动，产生摩擦热，从而使食物内部受热。
具体来说，微波辐射将食物内部的水分子产生极性转变，分子之间不断发生摩擦，从而产生热量。
微波炉加热食物的过程通过以下几个步骤实现：1. 微波的穿透：微波能够穿透食物，直接作用于食物内部。
2. 分子振动：微波辐射将食物分子引发振动，摩擦作用产生热量。
3. 散射和吸收：微波辐射在食物内部产生多次反射和折射现象，加速食物内部各部分的受热。
4. 热传导：食物外层吸收到微波辐射后，通过热传导作用，将热量逐渐传递给食物内部。
5. 旋转加热：旋转盘的作用使得食物可以均匀受热，避免出现某些部分过热而其他部分不热的情况。
三、使用注意事项1. 封闭容器：在使用微波炉加热食物时，应当使用适合微波炉的专用容器，且应保持容器的容积和食物的比例适宜，避免热量不均匀导致食物烫伤或其他安全问题。
微波炉原理及维修方法
微波炉原理及维修方法
微波炉的工作原理主要是利用微波的加热作用来加热食物。
微波是一种电磁波，其频率通常在2.45 GHz左右，与水分子的谐振频率非常接近。
当微波炉工作时，微波发生器会产生微波，并通过波导管输送到腔体内。
腔体内有一个高功率磁控管，它会将电能转换为微波能量。
微波能量通过腔体内的金属反射腔体进行扩散，最后被食物吸收。
食物中的水分子由于与微波的谐振频率接近，在微波的作用下迅速转化为热能，从而加热食物。
维修方法：
1. 无法启动或显示器不亮：这可能是由于电源插座问题或电源线损坏导致的。
首先，确保微波炉插座正常工作。
如果插座正常，可以尝试更换电源线或检查电源线是否受损。
2. 加热不均匀：加热不均匀可能是由于转盘或转盘马达故障造成的。
首先检查转盘是否正确安装，如果安装正确但仍然不正常工作，可能需要更换转盘或转盘马达。
3. 发出异常噪音：如果微波炉在运行时发出异常噪音，可能是由于转盘马达或风扇故障。
检查这两个部件是否损坏，并及时更换。
4. 泄漏微波：如果发现微波炉存在微波泄漏问题，需要检查门密封条是否完好。
如果密封条出现损坏或老化，应该及时更换。
如果问题仍然存在，可能需要找专业维修人员进行检修。
请注意，在维修微波炉时应注意安全，确保断开电源并遵循厂商提供的用户手册中的操作指南。
如果不确定如何维修，建议联系专业技术人员进行维修。
微波炉原理解说和修理技巧
微波炉原理解说和修理技巧第一节微波炉的工作原理据说，1946年美国斯潘瑟一个偶然的机会，发现微波溶化了糖果。
事实证明，微波辐射能引起食物内部的分子振动，从而产生热量。
1947年，第一台微波炉问世。
但大家用微波来煮饭烧菜还是最近几年的事。
微波是一种电磁波。
这种电磁波的能量不仅比通常的无线电波大得多，而且还很有"个性"：微波一碰到金属就发生反射，金属根本没有办法吸收或传导它；微波可以穿过玻璃、陶瓷、塑料等绝缘材料，但不会消耗能量；而含有水分的食物，微波不但不能透过，其能量反而会被吸收。
微波炉正是利用微波的这些特性制作的。
微波炉的外壳用不锈钢等金属材料制成，可以阻挡微波从炉内逃出，以免影响人们的身体健康。
装食物的容器则用绝缘材料制成。
微波炉的心脏是磁控管。
这个叫磁控管的电子管是个微波发生器，它能产生每秒钟振动频率为24.5亿次的微波。
这种肉眼看不见的微波，能穿透食物达5cm深，并使食物中的水分子也随之运动，剧烈的运动产生了大量的热能，于是食物"煮"熟了。
这就是微波炉加热的原理。
用普通炉灶煮食物时，热量总是从食物外部逐渐进入食物内部的。
而用微波炉烹饪，热量则是直接深入食物内部，所以烹饪速度比其它炉灶快4至10倍，热效率高达80%以上。
目前，其他各种炉灶的热效率无法与它相比。
而微波炉由于烹饪的时间很短，能很好地保持食物中的维生素和天然风味。
比如，用微波炉煮青豌豆，几乎可以使维生素C一点都不损失。
另外，微波还可以消毒杀菌，解冻，干燥……。
（一）微波炉的种类和性能微波炉按控制方式的不同，可分为：机电控制型和电脑控制型。
机电控制型，微波通过定时器和功率调节器等机械装置来控制微波加热的时间。
电控制型，按设定的程序完成各种操作。
微波炉按功能分，可分为：单一微波加热型和多功能组合型。
单一微波加热型，又分：转盘式和搅拌式两种。
多功能组合型，在单一微波加热的基楚上，增加烘烤装置。
按微波的容量还可划分为17升，18升，20升，23升，24升，26升28升等微波炉。
微波炉工作原理及维修
微波炉工作原理及维修
微波炉工作原理：
微波炉是利用微波辐射加热食物的厨房电器。
它通过一个叫做“磁控管”的设备产生微波，并将其引导到炉腔内。
微波在炉腔内被反射、散射和吸收，导致食物中的分子振动，从而产生热量。
这种热量能够迅速和均匀地加热食物，使得食物在短时间内达到理想的温度。
微波炉的维修：
1. 检查电源：如果微波炉完全没有反应，首先检查是否有电源问题。
确保电源插座通电正常，并检查电源线是否损坏。
如果插座和电源线都正常，可能是微波炉的主电路板或保险丝出现故障，需要联系专业维修人员进行维修。
2. 检查控制面板：如果微波炉显示屏无法显示或按键无法正常操作，可能是控制面板出现故障。
检查控制面板是否有损坏或污渍，清洁或更换受损的控制面板。
3. 检查磁控管：磁控管是微波炉产生微波的关键部分，如果微波炉无法加热食物或加热不均匀，可能是磁控管出现故障。
检查磁控管是否有损坏或放电现象，如有需要更换磁控管。
4. 检查转盘和转盘马达：微波炉内部的转盘可确保食物能够均匀加热。
如果转盘无法旋转或旋转不平稳，可能是转盘马达出现故障。
检查转盘和转盘马达是否有损坏或阻塞，清洁或更换受损的部件。
5. 检查门开关：微波炉的门上有安全开关，当门关闭时才能启动微波炉。
如果微波炉没有反应或显示屏闪烁，可能是门开关出现故障。
检查门开关是否有损坏或卡住，如果需要更换门开关。
需要注意的是，维修微波炉可能涉及到高电压和微波辐射，因此非专业人士不建议自行拆解和维修微波炉。
建议在遇到问题时联系专业的维修人员或向相关厂家咨询。
微波炉工作原理与维修
微波炉工作原理与维修一、微波炉的工作原理微波炉是一种家用电器，用于加热或烹饪食物。
它利用微波的能量来使食物中的分子振动，产生热量，从而使食物加热或烹饪。
微波炉的主要工作原理是利用微波振荡器产生微波，并通过波导或天线将微波引入炉腔中。
微波振荡器是微波炉的关键部件之一。
它是一个高频发生器，可以产生高频振荡信号。
这个高频信号会被送到天线或波导器，成为一束微波。
当微波进入炉腔时，它们会被食物中的水分子吸收。
当水分子吸收微波能量时，它们开始运动和振动。
这些运动和振动引起了分子之间的摩擦，导致食物加热。
通过微波炉的控制面板，可以设置加热时间和功率级别。
加热时间决定了微波炉需要运行多长时间。
功率级别控制微波炉的输出功率。
更高的功率级别意味着更快的加热速度。
微波炉主要由控制面板、微波振荡器、波导或天线、炉腔和电源等组成。
这些部件如何配合以使微波炉工作，从而做出美味佳肴，需要技术的支持，下面将为您介绍维修微波炉时需要注意的问题。
二、微波炉的常见故障及其维修方法1. 微波炉无法加热当微波炉无法加热时，首先要检查微波振荡器和高压瓷体。
如果这两个部件均正常，那么可能是微波炉的熔断器烧坏了。
此时需要更换熔断器。
此外，如果微波炉的控制面板出现故障，加热也会受到影响。
这时需要检查控制面板是否能够正常工作，并根据需要更换损坏的部件。
2. 微波炉出现闪烁当微波炉出现闪烁时，可能是微波振荡器出现故障，也可能是高压瓷体破裂或电容器出现漏电等问题。
此时需要检查这些部件，并根据需要进行更换。
3. 微波炉出现噪音当微波炉出现噪音时，很有可能是微波振荡器或马达出现问题。
此时需要检查这些部件，并根据需要进行更换。
4. 微波炉的控制面板出现问题当微波炉的控制面板出现问题时，可能是显示器破裂或控制按钮出现故障。
此时需要检查这些部件，并根据需要进行更换。
5. 微波炉的门不能关闭或不能打开当微波炉的门不能关闭或不能打开时，可能是门轴或门锁出现问题。
此时需要检查这些部件，并根据需要进行更换。
微波炉的原理与维修
[四]微波炉的加热时间要视材料及用量而定，还和食物新鲜程度、含水量有关。由于各种食物加热时间不一，故在不能肯定食物所需加热时间时，应以较短时间为宜，加热后可视食物的生熟程度再追加加热时间。否则，如时间太长，会使食物变得发硬，失去香、色、味。按照食物的种类和烹饪要求，调节定时及功率（温度）旋钮，可以仔细阅读说明书，加以了解。
(c)低压电路：高压变压器初级绕组之前至微波炉电源入口之间的电路为低压电路，也包括了控制电路。主要包括保险管、热断路器保护开关、联锁微动开关、照明灯、定时器及功率分配器开关、转盘电机、风扇电机等。
(4)定时器。微波炉一般有两种定时方式，即机械式定时和计算机定时。基本功能是选择设定工作时间，设定时间过后，定时器自动切断微波炉主电路。
(7)热断路器。热断路器是用来监控磁控管或炉腔工作温度的组件。当工作温度超过某一限值时，热断路器会立即切断电源，使微波炉停止工作。
使用、维护上的禁忌
[一]微波炉要放置在通风的地方，附近不要有磁性物质，以免干扰炉腔内磁场的均匀状态，使工作效率下降。还要和电视机、收音机离开一定的距离，否则会影响视、听效果。
[五]带壳的鸡蛋、带密封包装的食品不能直接烹调。以免爆炸。
[六]一定要关好炉门，确保连锁开关和安全开关的闭合。微波炉关掉后，不宜立即取出食物，因此时炉内尚有余热，食物还可继续烹调，应过1分钟后再取出为好。
[七]炉内应经常保持清洁。在断开电源后，使用湿布与中性洗涤剂擦拭，不要冲洗，勿让水流入炉内电器中。
[二]炉内未放烹饪食品时，不要通电工作。不可使微波炉空载运行，否则会损坏磁控管，为防止一时疏忽而造成空载运行，可在炉腔内置一盛水的玻璃杯。
微波炉的工作原理
微波炉的工作原理
引言概述：
微波炉是现代厨房中常见的厨具之一，它通过微波加热食物，快速、方便地完
成加热和烹饪。
那么微波炉是如何工作的呢？本文将从微波的产生、微波的传播、微波与食物的作用、微波炉的结构和安全性等五个方面详细介绍微波炉的工作原理。
一、微波的产生
1.1 微波炉内部的微波发生器产生微波。
1.2 微波炉内部的磁控管将电能转换为微波。
1.3 微波的频率通常为
2.45GHz。
二、微波的传播
2.1 微波在金属腔体内来回反射传播。
2.2 微波在食物中传播时会产生热量。
2.3 微波炉内部的旋转盘有助于均匀传播微波。
三、微波与食物的作用
3.1 微波通过与食物中的水分子相互作用产生热量。
3.2 食物中的水分子在微波作用下会迅速振动摩擦产生热量。
3.3 微波炉可以快速加热和烹饪食物，保持食物的营养。
四、微波炉的结构
4.1 微波炉内部有金属腔体和微波发生器。
4.2 微波炉门上有金属网格可以阻挡微波泄漏。
4.3 微波炉内部通常有旋转盘和食物加热器。
五、微波炉的安全性
5.1 微波炉在工作时会产生微波辐射，需注意避免直接暴露。
5.2 食物加热时需留意食物的烫伤情况，避免烫伤。
5.3 使用微波炉时需按照说明书操作，保持通风良好。
总结：
微波炉通过产生微波、传播微波、与食物作用来快速加热和烹饪食物，其结构简单但工作原理复杂。
在使用微波炉时，需要注意安全性，避免微波辐射和烫伤等问题，以保障健康和安全。
希望通过本文的介绍，读者对微波炉的工作原理有更深入的了解。
微波炉的原理和维修
微波炉的原理和维修微波炉的原理和维修摘要：微波炉是一种使用微波辐射加热食物的设备的设备。
本文将介绍微波炉的原理以及常见故障和维修方法。
一、引言微波炉已经成为现代家庭不可或缺的厨房电器。
它不仅可以快速加热食物，还能提供易于使用的功能。
然而，当微波炉发生故障时，很多人不知道如何处理。
本文旨在向读者介绍微波炉的原理和一些常见故障及其维修方法，帮助读者更好地使用和维护微波炉。
二、微波炉的原理微波炉的工作原理基于微波的特性。
微波是一种高频电磁波，其频率通常在2.45GHz左右。
它可以穿透食物，使食物中的水分分子、脂肪和糖分子不断振动，并产生摩擦热。
这个过程使食物迅速加热。
微波炉通过一个名为磁控管的设备产生微波，并通过反射和散射将微波辐射导入微波炉腔。
三、微波炉常见故障及维修方法1.微波炉不工作或无法加热食物：这可能是因为微波炉的主开关故障、热保险丝烧坏或微波发生器故障。
首先，我们应该检查微波炉的插头是否插紧，电源是否正常。
然后，检查热保险丝是否坏了，如果是，需要更换新的热保险丝。
最后，如果以上都没有问题，那么可能是微波发生器故障，需要请专业技术人员进行维修。
2.微波炉有异味：如果微波炉使用一段时间后开始散发异味，这可能是由于残留食物或污渍导致的。
我们可以用湿布蘸些肥皂水清洁微波炉的内部表面，并用干布擦干。
3.微波炉内部有火花：如果我们在使用微波炉时看到腔体内部有火花，那么可能是由于食物内部的金属物质导致的。
我们需要检查食物是否放置在与微波炉不兼容的容器中。
另外，也要避免使用金属制品在微波炉中加热食物，以免引起火花。
4.微波炉的旋转盘不转动：如果微波炉的旋转盘不转动，可能是由于马达故障或带轮故障。
我们可以查看马达是否正常工作，是否有异物阻塞。
如果是带轮故障，需要更换带轮。
5.微波炉显示屏不工作：这可能是由于电源故障或控制板故障导致的。
我们应该检查微波炉的插头是否插紧，电源是否正常。
如果电源无问题，那么需要更换控制板。
微波炉的原理与维修
微波炉的原理与维修微波炉是一种高频电磁波烹饪设备，利用电磁波的加热效应，快速将食物加热熟化。
该设备主要由微波炉外壳、高压变压器、微波发生器、微波炉腔、微波炉门、控制电路等部件组成。
下面将详细介绍微波炉的工作原理和常见故障的维修方法。
微波炉的工作原理如下：1.高压变压器：微波炉中的高压变压器将市电(220V)转换成高压(约2000V)，以供给微波发生器。
2.微波发生器：微波发生器产生频率为2.45GHz的微波，并将其输入到微波炉腔内。
3.微波炉腔：微波炉腔内有一个旋转式托盘，以及一根微波导管，微波通过微波导管从顶部进入腔体，与食物发生相互作用时，其振动频率被各种分子所吸收，形成热量。
4.微波炉门：微波炉门上有一个玻璃窗户和微波屏蔽层，玻璃窗户能够透过微波，而微波屏蔽层则防止微波泄漏。
5.控制电路：微波炉的控制电路通过控制器来实现对炉内加热时间、功率等的调节。
微波炉的维修方法如下：1.无法加热：这可能是由于微波发生器或高压变压器损坏导致，需要更换故障元件。
2.微波泄漏：如果微波炉门密封失效，会导致微波泄漏，应及时更换门密封圈或微波屏蔽层，以确保安全。
3.声音异常：如果微波炉工作时发出异常噪音，可能是由于旋转托盘不平衡或马达故障，应进行调整或维修。
4.外壳热：如果微波炉外壳在加热食物时也变热，可能是由于风扇故障或散热器堵塞，应清理风扇和散热器，确保散热良好。
5.控制面板故障：如果微波炉的控制面板失灵，应检查控制电路中的开关和电线连接是否正常，需要更换故障元件。
维修微波炉时，应首先确认故障具体原因，并采取相应的维修措施。
对于一些复杂的故障，如果没有专业知识和经验，建议寻求专业的维修人员来解决问题。
此外，使用微波炉时，应遵循以下安全注意事项：1.不要在微波炉中加热密封的容器，以免发生爆炸。
2.不要使用金属容器或餐具，以免引起火花和火灾。
3.不要使用破损的容器，以免食物溢出或破裂。
4.避免长时间使用微波炉，以免过热损坏设备。
微波炉的工作原理概述
微波炉的工作原理概述微波炉是现代家庭中常见的厨房电器，它通过利用微波辐射来加热食物。
微波炉的工作原理涉及到电磁波的产生、传播和吸收过程。
下面将详细介绍微波炉的工作原理。
1. 电磁波的产生微波炉内部的关键部件是磁控管，它通过电子束的加速和聚束来产生微波辐射。
首先，微波炉的电源将交流电转换为直流电，并提供所需的高电压。
然后，这个高电压通过磁控管中的电子枪，使电子加速并形成电子束。
电子束经过磁场的作用，聚束成一个细小的束流。
最后，这个电子束撞击磁控管的阳极，产生高频电磁波，即微波。
2. 电磁波的传播微波炉内部设有一个反射器，它能够将微波辐射反射回腔体内部。
微波辐射在腔体内部来回反射，形成驻波，从而使食物能够均匀地受热。
此外，微波炉还配备了一个转盘，它能够使食物在加热过程中均匀旋转，以确保食物受热均匀。
3. 电磁波的吸收微波炉内部的食物是通过吸收微波辐射来加热的。
微波辐射能够使食物中的水分子产生共振，从而使水分子不断摩擦产生热量。
由于大部分食物都含有水分，所以微波辐射能够迅速加热食物。
4. 安全措施为了确保微波炉的使用安全，微波炉内部设有波导，它能够将微波辐射引导到腔体内部，并防止泄漏。
微波炉还配备了一个安全开关，当微波炉的门打开时，微波辐射会自动关闭，以避免对人体的伤害。
总结：微波炉的工作原理是利用磁控管产生微波辐射，通过反射器和转盘使微波辐射均匀传播和吸收，从而加热食物。
微波辐射能够迅速加热食物，使其变热。
使用微波炉时要注意安全，确保微波辐射不会泄漏出来，避免对人体造成伤害。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
图6 装盖板
第二步 右手微微抬起盖板右边后部 , 左手按住盖板右侧前下部 , 右手再将盖板 压下前推 . 使右侧盖板和机身的雌雄接口吻合 .( 见下图 ). 拧好右侧螺钉 .
mk:@MSITStore:F:\微波炉的原理解说和修理技巧.chm::/wbl003.htm
2010-12-29
绿
页码，3/3
３. 微波炉的工作过程 电控系统将 220V 交流电压通过高压变压器和高压整流器，转换成4000Ｖ左右的
直流电压，送到微波发生器产生微波，微波能量通过波导管传入炉内腔里．由于炉内 腔是金属制成的，微波不能穿过．只能在炉腔里反射，并反复穿透食物，加热食物． 从而完成加热过程。
资料来源于《家电维修网》，版权归原作者所有 本书由“徐连春”整理制作
mk:@MSITStore:F:\微波炉的原理解说和修理技巧.chm::/wbl004.htm
2010-12-29
绿
页码，3/5
高压电容器也是易损元件。漏电或击穿，会烧高低压保险丝。当测量这个电容器的 电阻阻值几乎为 0时 ，说明这个电容巳击穿无用了。
3 、二极管
二极管的文字符号是 D ，电路符号见下图 ，有正负极之分。机电控制型微波 炉只有高压二极管，符号一样。
而微波炉由于烹饪的时间很短，能很好地保持食物中的维生素和天然风味。比 如，用微波炉煮青豌豆，几乎可以使维生素C一点都不损失。另外，微波还可以消毒杀 菌，解冻，干燥 ……。
(一) 微波炉的种类和性能
微波炉按控制方式的不同，可分为：机电控制型 和 电脑控制型。机电控制型， 微波通过定时器和功率调节器等机械装置来控制微波加热的时间。电控制型，按设定 的程序完成各种操作。 微波炉按功能分，可分为：单一微波加热型 和 多功能组 合型。
图4 拆盖板
装上盖板可要注意了。盖板和炉身结合处是有雌雄接口的。下图是盖板上右侧 面上的雌接口和盖板顶上的雌接口。（请你再仔细找找炉身上的雄接口）。
mk:@MSITStore:F:\微波炉的原理解说和修理技巧.chm::/wbl003.htm
2010-12-29
绿
页码，2/3
图5 注意接口部分
第一步 左手按住盖板前上部，右手住前推到底（见下图）。从炉身正面看，背部 左上角拧一个螺钉（不要太紧）。
没有外加电场时不显示极性。如果将这种介质放在外加电场中，每个极性分子会沿着 电场力的方向形成有序排列，并在电介质表面会感应出相反的电荷，这一过程称为极 化。外加电场越强，极化作用也越强。当外加电场改变方向时，极性分子也随之以相 反的方向形成有序排列。若外加的是交变电场和磁场，极性分子将被反复交变磁化， 交变电场的频率越高，极性分子反复转向的极化也就越快。此时，分子热运动的动能 增大，也就是热量增加，食物的温度也随之升高，便完成了电磁能向热能的转换。
高压电容器的好坏检测方法，跟电扇电容和洗衣机电容的检测方法一样的： a 、不能在路测量，要拔了接插线。 b 、如果事先通过电，还要先将电容两极短路放电。 c 、用500型万用表×10K 欧电阻档，红黑棒调来调去充放电测，阻值在“无 穷大‘∝'～ 400KΩ”之间变化，表示电容量正常。(见下图)
图10 电容器的测量方法
本文介绍的以格兰仕 WP700～800 ，机电控制单一加热转盘控制型微波炉工作原 理及常用维修方法。
工作原理 电原理图 修理技巧1 修理技巧2 修理技巧3 修理技巧4
图一 格兰仕 WP700----800 电路图
结合上面的图我们可以看出： 1、四个单元部分 一、市电供给部分：由电源插头，市电保险丝FUSE ，开关和电线等组成。 二、升压部分：主要由升压变压器T组成。 三、整流部分：由高压保险丝H.V.FUSE、高压二极管D，高压电容器C等组成。 四、微波产生部分：主要由磁控管MAG和波导装置(没有画出)组成。 2 ，三个电流回路 一、市电回路： 220V 交流电自插座流经保险丝，升压变压器初级，许多开关，流回 插座。 二、灯丝回路：升压变压器第一组很粗的线圈，提供几伏交流电加热磁控管灯丝。磁 控管，实际上是磁控微波管，是一种电子管。电子管只有热电子才发射。要靠灯丝加 热阴极，阴极才能发射电子。这里的磁控管是灯丝当阴极的，叫直热式电子管。上面 两个回路流的是交流电；而下面回路里，流的是高频高压脉动直流电。 三、高压回路：磁控管阳极（屏极）接地，地是高压正端，电流方向是从地（磁控管 阳极）流到阴极，再流到电容器（与二极管正极相联的那端，是负高压）。 要说明的是：电子流方向正好相反，负高压的电子，从与二极管正极相联的电容器那 端，流到灯丝，在磁控管里流到屏极，流到地（微波炉机壳），再由高压线圈，回到 电容器的另一端（正高压）。 见图二
0
页码，1/3
第一节 微波炉的工作原理
工作原理 电原理图 修理技巧1 修理技巧2 修理技巧3 修理技巧4
1946 年，美国斯潘瑟一个偶然的机会，发现微波溶化了糖果。事实证明，微波幅 射能引起食物内部的分子振动，从而产生热量。 1947 年，第一台微波炉问世。但大 家用微波来煮饭烧菜还是最近几年的事。微波是一种电磁波。这种电磁波的能量不仅 比通常的无线电波大得多，而且还很有“个性”：微波一碰到金属就发生反射，金属 根本没有办法吸收或传导它；微波可以穿过玻璃、陶瓷、塑料等绝缘材料，但不会消 耗能量；而含有水分的食物，微波不但不能透过，其能量反而会被吸收。微波炉正是 利用微波的这些特性制作的。微波炉的外壳用不锈钢等金属材料制成，可以阻挡微波 从炉内逃出，以免影响人们的身体健康。装食物的容器则用绝缘材料制成。微波炉的 心脏是磁控管。这个叫磁控管的电子管是个微波发生器，它能产生每秒钟振动频率为 4.5 亿次的微波。这种肉眼看不见的微波，能穿透食物达 5cm 深，并使食物中的水分 子也随之运动，剧烈的运动产生了大量的热能，于是食物“煮”熟了。这就是微波炉 加热的原理。用普通炉灶煮食物时，热量总是从食物外部逐渐进入食物内部的。而用 微波炉烹饪，热量则是直接深入食物内部，所以的热效率无法与它相比。
图8 高压变压器
2 、高压电容器
高压电容器在微波炉里的位置，是固定在微波炉的底板上。和高压二极管，高 压保险丝靠得很近（见下面图 ）。
mk:@MSITStore:F:\微波炉的原理解说和修理技巧.chm::/wbl004.htm
2010-12-29
绿
页码，2/5
图9 高压电容器
高压电容器的文字符号是 C ，电路图符号与普通电容的符号是一样的。 高压电容器的耐压是交流 2100V ，容量1微法。里面有个放电电阻，是一个特殊的 电容器。不要买错啊。
mk:@MSITStore:F:\微波炉的原理解说和修理技巧.chm::/wbl001.htm
2010-12-29
绿
页码，1/2
第二节 微波炉的电原理图
随着电子技术的不断提高，适合不同需要的各种品牌的微波炉相继投入市埸。国 内产品以格兰仕、 LG 、蚬华、美的、飞跃、海尔等品牌为主流。国外进入我国市场 的以松下、夏普等公司产品为主。
单一微波加热型，又分：转盘式 和 搅拌式两种。
mk:@MSITStore:F:\微波炉的原理解说和修理技巧.chm::/wbl001.htm
2010-12-29
0
页码，2/3
多功能组合型，在单一微波加热的基楚上，增加烘烤装置。 按微波的容量还可划分为 17 升 ， 18 升 ， 20 升 ， 23 升 ， 24 升 ， 26 升 28 升 等微波炉。 微波炉的微波输出功率一般在 600W ～ 900W 范围内。转换效率一般按 30% ～ 60% 计算，微波炉的实际消耗功率约为 1100W ～ 1400W 。 本文由浅入深地主要介绍机电控制型单一微波加热的转盘式微波炉的工作原理及 一般的检修方法。其它的，待后再继续探讨。
家用微波炉的频率是2450MHz ，电场方向每秒钟变化24.5 亿次，其生成的热量之 大是可想而知的。微波炉是用微波来烹调食物的，它是由一种电子真空管——磁控
mk:@MSITStore:F:\微波炉的原理解说和修理技巧.chm::/wbl001.htm
2010-12-29
0
页码，3/3
管，产生2450MHz 的超短波电磁波，通过微波传导元件——波导管，发射到炉内各 处，通过发射、传导、被食物吸收，引起食物内的极性分子（如水、脂肪、蛋白质、 糖等）以每秒 24.5 亿次的极高速振动．并由振动所引起的摩擦使食物内部产生高 热，将食物烹熟．
mk:@MSITStore:F:\微波炉的原理解说和修理技巧.chm::/wbl002.htm
2010-12-29
绿
页码，2/2
图二 (微波炉的主要部分)
下图是打开微波炉机壳后，能看到：市电保险丝，高压保险丝，磁控管，高压变压器 等主要器件所在位置。
图三 (微波炉主要元件位置)
资料来源于《家电维修网》，版权归原作者所有 本书由“徐连春”整理制作
mk:@MSITStore:F:\微波炉的原理解说和修理技巧.chm::/wbl002.htm
2010-12-29
绿
页码，1/3
第三节 微波炉的修理技巧(1)
工作原理 电原理图 修理技巧1 修理技巧2 修理技巧3 修理技巧4
机盖折装 我们修理部常常接收到用户自已拆看过的微波炉。怎知道他拆过？因为盖板和
图7 装右侧板 第三步 松开第一步拧的螺钉 , 交换两手 , 用同样的方法 , 使左侧盖板和机身 的雌雄接口吻合 . 拧好所有螺钉 .装盖完成 !
资料来源于《家电维修网》，版权归原作者所有 本书由“徐连春”整理制作
mk:@MSITStore:F:\微波炉的原理解说和修理技巧.chm::/wbl003.htm
微波的频段虽然很宽，但是真正用于微波加热的频段却很窄，主要原因是避免使 用较多的无线电频率，防止对微波通讯造成干扰。国际上，家用微波炉有 915MHz 和 2450MHz 两个频率， 2450MHz 用于家庭烹调炊具， 915MHz 用于干燥、消毒等工业， 医疗行业等。
