利用D触发器构成计数器

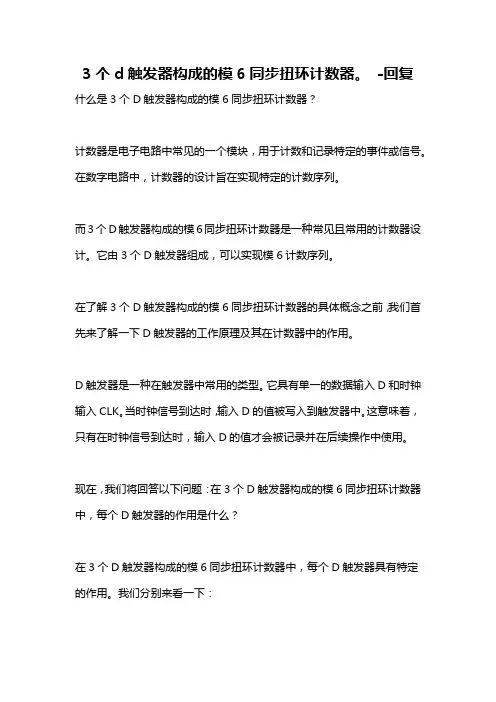

3个d触发器构成的模6同步扭环计数器。 -回复
3个d触发器构成的模6同步扭环计数器。
-回复什么是3个D触发器构成的模6同步扭环计数器?计数器是电子电路中常见的一个模块,用于计数和记录特定的事件或信号。
在数字电路中,计数器的设计旨在实现特定的计数序列。
而3个D触发器构成的模6同步扭环计数器是一种常见且常用的计数器设计。
它由3个D触发器组成,可以实现模6计数序列。
在了解3个D触发器构成的模6同步扭环计数器的具体概念之前,我们首先来了解一下D触发器的工作原理及其在计数器中的作用。
D触发器是一种在触发器中常用的类型。
它具有单一的数据输入D和时钟输入CLK。
当时钟信号到达时,输入D的值被写入到触发器中。
这意味着,只有在时钟信号到达时,输入D的值才会被记录并在后续操作中使用。
现在,我们将回答以下问题:在3个D触发器构成的模6同步扭环计数器中,每个D触发器的作用是什么?在3个D触发器构成的模6同步扭环计数器中,每个D触发器具有特定的作用。
我们分别来看一下:1. 第一个D触发器:该触发器的输出(Q0)作为计数器的最低位输出。
它的时钟输入(CLK)来自外部时钟源。
这个触发器的作用是保证计数器的最低位能够按照时钟输入进行计数。
2. 第二个D触发器:该触发器的输出(Q1)作为计数器的中间位输出。
它的时钟输入(CLK)来自第一个D触发器(Q0的反馈)。
这个触发器的作用是连接起计数器的最低位和中间位,实现递增计数。
3. 第三个D触发器:该触发器的输出(Q2)作为计数器的最高位输出。
它的时钟输入(CLK)来自第二个D触发器(Q1的反馈)。
这个触发器的作用是连接起计数器的中间位和最高位,实现递增计数。
现在,我们来看一下3个D触发器构成的模6同步扭环计数器的工作原理。
这个计数器从初始状态开始,即所有D触发器的输入为0。
然后,计数器按照递增的顺序(0、1、2、3、4、5、0、1…)进行计数。
计数器的操作过程如下:1. 当时钟信号(CLK)到达时,输入D0的值被写入第一个D触发器中。
计数器计算原理
计数器计算原理
计数器是一种用于计算和存储输入脉冲信号数量的电子器件。
它通常由触发器和逻辑电路组成,以便能够进行二进制计数。
计数器的原理基于触发器的工作原理。
触发器是一种时序电路,可以存储和传递数据。
常见的触发器有D触发器、JK触发器
和T触发器。
触发器的输出可以反馈到输入,形成闭环,实
现存储和传递数据的功能。
计数器的工作过程如下:当输入脉冲信号到达计数器时,触发器的状态会按照逻辑电路的设计进行改变。
每当触发器状态发生改变时,计数器的值就会增加或减少一个单位。
例如,一个
4位二进制计数器可以计数从0到15的十进制数字。
计数器可以通过逻辑电路的设计实现不同的计数模式。
常见的计数模式有正向计数、逆向计数、同步计数和异步计数等。
在正向计数模式下,计数器的值按照递增顺序依次增加;在逆向计数模式下,计数器的值按照递减顺序依次减少。
同步计数指的是计数器在接收到外部触发信号时才进行计数,而异步计数则是指计数器可以随时接收到触发信号进行计数。
总之,计数器通过触发器和逻辑电路的协同工作,能够实现对输入脉冲信号数量的计数和存储。
它在数字电路和计算机系统中有着广泛的应用。
利用D触发器构成计数器
数字电路实验设计:D触发器组成的4位异步二进制加法计数器一、选用芯片74LS74,管脚图如下:说明:74LS74是上升沿触发的双D触发器, D触发器的特性方程为二、设计方案:用触发器组成计数器。
触发器具有0 和1两种状态,因此用一个触发器就可以表示一位二进制数。
如果把n个触发器串起来,就可以表示n位二进制数。
对于十进制计数器,它的10 个数码要求有 10 个状态,要用4位二进制数来构成。
下图是由D触发器组成的4位异步二进制加法计数器。
三、实验台:四、布线:1、将芯片(1)的引脚4、10连到一起,2、将芯片(2)的引脚4、10连到一起,3、将芯片(1)的引脚10和芯片(2)的引脚10连到一起,4、将芯片(1)的引脚10连到+5V;5、将芯片(1)的引脚1、13连到一起,6、将芯片(2)的引脚1、13连到一起,7、将芯片(1)的引脚13和芯片(2)的引脚13连到一起,8、将芯片(1)的引脚13连到+5V;9、将芯片(1)的引脚3接到时钟信号CP10、将芯片(1)的引脚2、6接到一起,再将引脚2接到引脚1111、将芯片(1)的引脚8、12接到一起,再将芯片(1)的引脚8接到芯片(2)的引脚312、将芯片(2)的引脚2、6接到一起,再将引脚6接到引脚1113、将芯片(1)的引脚5、9分别接到Q0、Q1,再将芯片(2)的引脚5、9分别接到Q2、Q314、分别将两芯片的14脚接电源+5V,分别将两芯片的7脚接地0V。
五、验证:接通电源on,默认输出原始状态0000每输入一个CP信号(单击CP),的状态就会相应的变化,变化规律为0000(原始状态)、1000、0100、1100、0010、1010、0110、1110、0001、1001、0101、1101、0011、1011、0111、1111Welcome !!! 欢迎您的下载,资料仅供参考!。
d触发器整形电路
d触发器整形电路
d触发器是一种数字电路元件,常用于存储和传输数据。
它有两个输入端和两个输出端,称为D端和Q端。
D端是数据输入端,Q端是数据输出端。
当d触发器的时钟信号上升沿到来时,它会根据D 端的电平状态来改变输出端Q的电平状态。
d触发器的工作原理如下:当时钟信号上升沿到来时,如果D端为高电平,则Q端将保持高电平;如果D端为低电平,则Q端将保持低电平。
换句话说,d触发器会将D端的电平状态存储在自己的内部,然后在时钟信号上升沿到来时将其传输到输出端。
d触发器的作用非常广泛。
它可以用于存储数据,实现数据的暂存和传输功能。
在计算机中,d触发器常常被用作存储单元,用于存储二进制数据。
此外,d触发器还可以用于时序电路的设计,例如计数器和状态机。
除了存储和传输数据的功能外,d触发器还具有一些特殊的性质。
例如,它可以实现边沿检测功能,即在时钟信号的上升沿或下降沿到来时产生输出信号。
这种特性使得d触发器可以用于设计各种触发器、计数器和时序电路。
d触发器是一种非常重要的数字电路元件,它在存储和传输数据、实现边沿检测等方面具有广泛的应用。
通过合理的电路设计和使用d触发器,我们可以实现各种复杂的数字功能,提高电路的性能和
可靠性。
基于d触发器的3位格雷码计数器
基于触发器的3位格雷码计数器概述1. 本文将介绍基于d触发器的3位格雷码计数器的设计和工作原理。
2. 格雷码是一种二进制数的编码方式,相邻的两个数只有一位二进制位不同。
格雷码计数器是一种特殊的计数器,其计数规律符合格雷码的排列方式。
3. 我们将通过使用d触发器和逻辑门来设计一个3位格雷码计数器,并且详细分析其工作原理和电路结构。
d触发器1. d触发器是数字电路中常用的一种触发器,它采用时钟信号来控制数据输入,从而实现数据的存储和传递。
2. d触发器有一个数据输入端d和一个时钟输入端clk,当时钟信号发生上升沿时,d触发器会将d端的输入数据存储并输出。
3位格雷码计数器的设计1. 我们将使用三个d触发器和逻辑门来设计3位格雷码计数器。
假设三个d触发器的输入端分别为a、b和c,输出端分别为Qa、Qb和Qc。
2. 我们首先设计逻辑电路,根据格雷码的规律,确定d触发器的输入信号和逻辑门的连接方式。
3. 根据逻辑电路设计的结果,将三个d触发器和逻辑门连接起来,形成3位格雷码计数器的电路。
工作原理1. 当计数器处于初始状态时,三个d触发器的输出信号分别为000,表示计数器的初始值为0。
2. 当时钟信号发生上升沿时,逻辑门会根据当前状态来确定下一个状态的输入信号。
3. 经过逻辑门的处理,下一个状态的输入信号被送入对应的d触发器,从而使得计数器的值按照格雷码的规律递增。
总结1. 通过本文的介绍,我们了解了基于d触发器的3位格雷码计数器的设计方法和工作原理。
2. 格雷码计数器在数字逻辑电路中有着广泛的应用,其高效、稳定的特点使得它在实际工程中得到了广泛的应用。
3. 我们希望本文对读者对于数字电路设计和格雷码计数器有所启发,并对相关领域的学习和实践有所帮助。
为了进一步深入理解和学习基于d触发器的3位格雷码计数器,我们可以继续探讨一些具体的细节和应用。
逻辑门的应用1. 在3位格雷码计数器中,逻辑门起着至关重要的作用。
它们用于根据当前状态确定下一个状态的输入信号。
数字电路实验报告-用D触发器设计三位二进制加法计数器
电学实验报告模板实验原理1.触发器的触发方式(1)电平触发方式电平触发方式的特点是:CP = 1时,输出与输入之间通道“透明”,输入信号的任何变化都能引起输出状态的变化。
当CP = 0时,输入信号被封锁,输出不受输入影响,保持不变。
(2)边沿触发方式边沿触发方式的特点是:仅在时钟CP信号的上升沿或下降沿才对输入信号响应。
触发器的次态仅取决于时钟CP信号的上升沿或下降沿到达时输入端的逻辑状态,而在这以前或以后,输入信号的变化对触发器输出端状态没有影响。
2. 边沿触发器(1)边沿D触发器图1 上升沿触发D触发器图1所示为上升沿触发D触发器的逻辑符号。
上升沿触发D触发器的特性表如表1所示。
表1 上升沿D触发器特性表D触发器的特性方程为:Q^(n+1) = D1.同步触发器的异步置位复位端电平触发器和边沿触发器都在CP时钟信号的控制下工作,这种工作方式称之为“同步”。
也把这类触发器称为同步触发器,以区别于基本RS触发器。
在小规模集成电路芯片中,触发器既能同步工作,又兼有基本RS触发器的功能。
例如。
图2所示的触发器。
这是上升沿触发D触发器,其中,SD(-)和RD(-)是异步置位复位端。
只图2 带有异步置位复位端的D触发器要在SD(-)或RD(-)加入低电平,立即将触发器置“1”或置“0”,而不受时钟信号CP和输入信号D的控制。
只有当SD(-)或RD(-)均处于高电平时,触发器才正常执行上升沿触发D触发器的同步工作功能。
实验仪器实验内容及步骤1.测试双D触发器74LS74的逻辑功能(1)74LS74引脚图图3 74LS74引脚图图3所示为集成电路芯片74LS74的引脚图。
芯片包含两个带有异步置位复位端的上升沿D触发器。
(1)测试74LS74的逻辑功能图4 测试74LS74的逻辑功能实验电路按照图4连接电路。
D触发器的Q和Q(-)(芯片5和6号引脚)各接一个发光二极管用以观察触发器的输出逻辑电平。
按照上面测试74LS112的逻辑功能同样的方法和步骤,测试74LS74的逻辑功能,将实验数据记录在表2。
d触发器的逻辑
d触发器的逻辑
D触发器是一种常见的数字电路元件,用于存储和传输二进制信息。
它是由两个输入引脚(D和时钟)和两个输出引脚(Q和~Q)组成的。
D触发器的工作原理是,在时钟信号的边沿触发时,将输入信号D的状态传输到输出引脚上。
对于一个D触发器而言,它可以存储一个二进制位的信息,这个信息可以是0或1。
当时钟信号上升沿或下降沿到来时,D触发器会读取D引脚上的信号,并将其传输到输出引脚上。
如果D引脚上的信号是0,那么输出引脚Q就会变成0;如果D引脚上的信号是1,那么输出引脚Q就会变成1。
与此同时,输出引脚~Q的状态与Q 相反,即如果Q是0,那么~Q就是1;如果Q是1,那么~Q就是0。
D触发器的应用非常广泛,特别是在数字电子系统中。
它可以用于存储和传输数据,实现时序逻辑功能和状态控制。
举个例子来说,当我们需要在特定时刻记录一个输入信号的状态时,就可以使用D 触发器来实现。
另外,D触发器还可以用于构建计数器、寄存器和存储器等复杂的数字电路。
除了D触发器的基本功能之外,还有一些衍生的触发器,如JK触发器和T触发器。
它们在功能上和D触发器有些许不同,但本质上都是利用时钟信号来触发和传输二进制信息。
D触发器是一种重要的数字电路元件,它可以用来存储和传输二进制信息。
它在数字电子系统中发挥着重要的作用,实现了诸如时序逻辑功能和状态控制等功能。
了解和掌握D触发器的原理和应用,对于数字电路的设计和实现都具有重要意义。
d触发器计数器原理
D触发器是一种基于数据输入(D)的触发器,它的输出状态会在时钟上升沿时发生改变。
D触发器有两个稳定的输出状态,通常表示为Q和Q'。
当输入的数据发生变化时,Q 和Q'的状态也会随之改变。
基于D触发器的计数器原理如下:
1. 首先,我们需要确定所需的计数器位数。
例如,如果要实现一个4位二进制计数器,就需要4个D触发器。
2. 然后,将这四个D触发器按照串行的方式连接起来,形成一个二进制计数器。
触发器的输入端分别连接到上一位的输出端和反相输出端,输出端连接到下一位的输入端。
3. 接着,设置一个时钟信号,用来控制计数器的计数速度。
时钟信号的频率决定了计数器的计数速度,可以通过调整时钟信号的频率来改变计数器的计数速度。
4. 然后,设置一个复位信号,用来将计数器的值清零。
当复位信号为高电平时,所有D 触发器的输出都被强制为低电平,从而将计数器的值清零。
5. 最后,根据需要,可以设置一个计数方向信号,用来控制计数器的计数方向。
当计数方向信号为高电平时,计数器按照正常的二进制计数方式进行计数;当计数方向信号为低电平时,计数器按照逆向的二进制计数方式进行计数。
通过上述步骤,就可以使用D触发器实现一个二进制计数器。
如果要实现其他进制的计数器,可以采用类似的方法,只需要相应地增加或减少D触发器的数量即可。
利用触发器实现多功能计数器
利用触发器实现多功能计数器触发器是一种在特定条件下触发执行某一功能的电子元件。
利用触发器可以实现多功能计数器,其应用广泛且有助于提高系统的性能和效率。
本文将探讨触发器在多功能计数器中的应用,以及实现多功能计数器的方法和技巧。
一、触发器概述触发器是数字电路中的重要组成部分,通常由多个逻辑门构成。
触发器可以储存信息,并且在满足特定的条件时改变其状态。
常见的触发器有RS触发器、D触发器、JK触发器等。
二、多功能计数器的需求多功能计数器可以用来实现各种计数需求,例如事件计数、频率计数、定时器等。
为了满足不同的计数需求,我们需要在计数器中引入触发器来实现多功能。
三、基于触发器的多功能计数器设计1. 事件计数器事件计数器用于记录发生的事件数量。
我们可以利用D触发器构建一个简单的事件计数器。
每当一个事件发生时,触发器的输入信号将置为1,然后触发器将其输出信号加1。
这样,我们就可以实现一个简单的事件计数器。
2. 频率计数器频率计数器用于测量信号的频率。
我们可以使用JK触发器实现频率计数器。
每当输入信号跳变时,触发器将自动切换状态,并计数器加1。
通过对计数器的读数和时间测量,就可以计算出信号的频率。
3. 定时器定时器用于测量时间间隔。
我们可以使用RS触发器实现一个简单的定时器。
在定时器的起始点,将RS触发器的输入信号设为1,触发器将开始计时。
当时间达到设定值时,触发器将输出一个脉冲信号作为定时器的结束信号。
四、实现多功能计数器的技巧1. 级联触发器在实现多位计数器时,可以使用级联触发器的方法。
将多个触发器连接在一起,使得其中一个触发器的输出信号作为下一个触发器的输入信号。
这样可以实现高位与低位之间的传递和计数。
2. 同步与异步触发在计数器中,触发器可以按照同步或异步的方式工作。
同步触发器是在时钟信号的控制下进行计数,而异步触发器是根据输入信号直接触发计数。
根据实际需求选择合适的触发方式非常重要。
3. 状态重置多功能计数器在完成计数后需要进行状态重置,以便下一次计数。
d触发器的逻辑
d触发器的逻辑
D触发器是一种常用的数字电路元件,它可以存储一个比特的数据,并根据输入信号的变化来改变输出信号的状态。
D触发器的逻辑非常简单,但它在数字电路设计中扮演着重要的角色。
在D触发器中,有两个输入端:D输入和时钟输入。
D输入用来输入待存储的数据,而时钟输入用来控制数据的存储和传输。
当时钟输入发生上升沿时,D触发器会将D输入的值存储起来,并在后续的时钟周期内保持不变,直到下一次时钟上升沿到来。
这样,D触发器就能够实现数据的延迟存储和传输。
D触发器的输出端有两个:Q输出和Q'输出。
Q输出是D触发器的输出,它与D输入的值一致,即当时钟上升沿到来时,Q输出等于D输入的值。
而Q'输出则是Q输出的反相,即当Q输出为高电平时,Q'输出为低电平,反之亦然。
D触发器在数字电路中有着广泛的应用。
例如,它可以用来实现时序电路,如计数器和状态机。
通过合理地组合多个D触发器,可以实现复杂的数字逻辑功能。
此外,D触发器还可以用来实现存储器单元,如寄存器和RAM。
总结一下,D触发器是一种重要的数字电路元件,它能够存储和传输数据。
通过合理地组合多个D触发器,可以实现各种数字逻辑功能。
在数字电路设计中,D触发器扮演着重要的角色,为电路的稳
定性和可靠性提供了保证。
希望通过这篇文章,读者能够对D触发器有一个更深入的了解。
d触发器四位二进制计数器
d触发器四位二进制计数器D触发器是数字电路中常见的一种触发器,它可以存储一位数字信号,并在时钟边沿上根据输入信号的状态进行更新。
四位二进制计数器是将四个D触发器组合起来用于实现计数器的一个常见应用。
D触发器是由SR(Set/Reset)触发器演变而来的一种触发器。
SR触发器是通过两个输入信号S和R控制其状态的,当S=1,R=0时,触发器的状态被置为1;当S=0,R=1时,触发器的状态被置为0;当S=0,R=0时,触发器的状态不变;当S=1,R=1时,由于存在矛盾的输入信号,触发器的状态是不确定的。
D触发器是基于SR触发器演变而来的一种触发器,它只有一个输入信号D,当D=1时,触发器的状态被置为1;当D=0时,触发器的状态被置为0。
D触发器的输入信号与输出信号之间存在延迟,这个延迟可以用时钟信号控制,当时钟信号上升沿到来时,D触发器根据输入信号的状态更新其状态,并将更新后的状态输出。
四位二进制计数器可以通过将四个D触发器按照一定的规律组合起来实现。
具体来讲,我们可以将四个D触发器的时钟信号串联起来,这样它们就共享一个时钟信号,在时钟信号上升沿到来时,它们会同时更新。
然后,我们将第一个D触发器的D输入接到高电平信号上,这个D触发器的输出信号就是计数器的最低位,每个时钟周期它会更新一次。
接着,我们将第二个D触发器的D输入接到第一个D触发器的输出信号上,这个D触发器的输出信号就是计数器的第二位,以此类推,每个D触发器的D输入接到前一个D触发器的输出信号上,最后一个D触发器的输出信号就是计数器的最高位。
四个D触发器的状态共有16种可能,每当时钟信号上升沿到来时,计数器的状态会加1,当计数器的状态达到16时,它会从0重新开始计数。
这个计数器可以用于很多应用场景,比如频率除法、时序控制等。
值得注意的是,四位二进制计数器的实现不是唯一的,可以通过不同的组合方式实现。
这个时候需要注意的是,不同的实现方式可能会导致电路的性能、功耗甚至正确性存在差异,需要根据具体的应用场景选择合适的实现方式。
D触发器电路设计及计数器设计
时序电路调试技巧—静态调试
静态调试是时钟输入端加单步脉冲,同时根据状态转移
的要求合理设置输入信号值,遍历时序电路的全部状态,来
验证电路的结果是否符合要求,发现和确定故障点的调试方
法。常用的调试步骤如下:
1、把经过消抖处理的手
4、注意电路中的元件类型,如电路中有TTL 电路、又有CMOS 电路 ,还有分立元件电路,要选择合适的电源,注意电平转换以及带负 载能力等问题。
5、有些故障是由于竞争和冒险造成的,应该尽量避免将组合电路的 输出直接作为触发器的时钟、异步复位和异步置)连好电路 2)静态验证 触发器时钟脉冲接自单脉冲,观察每来一个单
脉冲,暗灯的移动情况 3)动态观察波形 时钟脉冲接自连续脉冲,用示波器观察且
记录CP及各触发器输出端Q0、Q1、Q2的波形
设计广告流水灯 —设计过程
根据题意,输出有8种状态,所以需用74LS74设 计一个模8计数器,并将计数器的输出送至译码器 74LS138进行译码即可。设计的电路如下图所示:
时序电路调试技巧—动态调试
动态调试是指电路的时钟输入端在某一规律时钟信号作用 下,借助示波器或逻辑分析仪观察各级工作波形,检查时序电 路是否按照预定的状态图(流程图)要求,在时钟脉冲及输入 信号作用下完成预定的状态转换及输出控制信号。
动态调试与静态调试的区别在于时钟脉冲改由连续时钟脉 冲信号源提供,输出可由示波器观测也可采用逻辑分析仪进行 观测。用示波器进行动态调试的一般步骤如下:
用74LS74设计一模十计数器 ——实验要求
1)设计电路 2)连接电路并进行静态验证或动态验证
用74LS74设计一模十计数器 ——74LS74功能介绍
计数器 原理
计数器原理
计数器是一种电子设备,用于计数和显示特定事件或信号的次数。
它广泛应用于各种计数需求的场景,如电子计步器、电子秤、时钟、计时器等。
计数器的原理是基于数字电子技术,利用触发器和逻辑门等元器件实现。
触发器是存储二进制值的元件,其中包括D触发器、JK触发器、T触发器等。
逻辑门是根据输入的逻辑信号
进行逻辑运算并输出结果的元件,其中包括与门、或门、非门等。
计数器通常是由多个触发器级联组成。
每个触发器只能存储一个二进制位的值,并且每个触发器的输出连接到下一个触发器的输入,形成一个循环连接的计数链。
当输入信号的边沿触发了触发器时,计数器的值会按照预设规则进行增加或减少。
计数器的工作原理可以分为两种模式:同步计数和异步计数。
在同步计数中,所有触发器通过时钟信号同步,并且每个触发器在时钟的上升沿或下降沿改变其输出。
这种模式下,计数器的值在时钟信号的驱动下按照指定的规则同步增加或减少。
而在异步计数中,每个触发器的时钟信号是前一个触发器的输出,即一个触发器的输出直接驱动下一个触发器。
这种模式下,计数器的值会在输入信号的边沿变化时更改。
总之,计数器通过触发器和逻辑门的组合,实现对输入信号事件次数的计数和显示。
他们可以根据设定的规则进行同步或异步计数,广泛应用于各种需要计数功能的场景。
D触发器电路设计及计数器设计
4 5 6 7 88 D1 D2 D3 CTP 地
5V
Vcc QCC Q0 Q1 Q2 Q3 CTr LD 16 15 14 13 12 11 10 98
QCC Q0 Q1 Q2 Q3 E r
CR 74LS161 (十位) LD
CP D0 D1 D2 D3 EP
1 23
CR CP D0
2、把输入端、时钟端、
输出端和一些关键节
点如各触发器的输出
端等接至发光二极管
或数码管上,连接时
注意输出信号高、低 可编程单脉
位的排列顺序。
脉冲源冲
第十页,共26页。
译码 显示 电路
时序电路调试技巧—静态调试
3、首先调试控制电路部分,保证计数器、分频器、序列发生
器等控制信号产生电路能正常工作。根据电路的要求,依 次按动逻辑电平开关和手动单次脉冲按钮,观察输入、输 出状态的变化和转换情况是否符合状态转换表的规定。
4 5 6 7 88 D1 D2 D3 CTP 地
第二十五页,共26页。
内容总结
电子线路实践。2021/11/25。2)连接电路并进行静态验证或动态验证。设计要求:共有8个灯,要求 用74LS138及74LS74设计电路,始终使灯为1暗7亮,且这一个暗灯循环右移。3)动态观察波形 时钟脉冲 接自连续脉冲,用示波器观察且记录CP及各触发器输出端Q0、Q1、Q2的波形。1、把经过消抖处理的手 动单次脉冲发生器输出端连接到电路的时钟脉冲输入端。3、首先调试控制电路部分,保证计数器、分频 器、序列发生
第二十六页,共26页。
CP Q RD
Q2
SD DQ
CP Q RD
Q3
SD DQ
CP Q RD
D触发器4013应用(计数器)
D 触发器4013应用(计数器)
一、 D 触发器符号与功能
触发方式: 边沿触发(时钟上升沿触发) R 直接清0端(复位端) R=1, S=0时,Q=0 S 直接置1端(置位端) R=0,S=1时,Q=1 D 数据输入端 CP 时钟脉冲
Q 、Q 输出端,Q 的小圈表示是反相输出端 ,即Q 总是与Q 相反
二、 CD4013
结构组成
CD4013由两个相同的、相互独立的数据型触发器构成。
每个触发器有独立的数据、置位、复位、时钟输入和Q 及Q 输出。
此器件可用作移位寄存器,且通过将Q 输出连接到数据输入,可用作计数器和触发器。
在时钟上升沿触发时,加在D 输入端的逻辑电平传送到Q 输出端。
置位和复位与时钟无关,而分别由置位或复位线上的高电平完成
引脚图
1D 、2D:数据输入端 1CP 、2CP:时钟输入端 1Q 、2Q:原码输出端 1 /Q 、2 /Q:反码输出端 1SD 、2SD:直接置位端 1RD 、2RD:直接复位端 VDD:电源正 VSS:地
三、 计数器
D 触发器功能表 CP R S D Q n+1 X
1 0 X 0 X 0 1 X 1 X
0 0 X Q n
0 0 D
D
1、电路结构
(2)按下按键,CP上升沿到来,触发输出Q从0变成1,Q=1,计数1
(3)Q=1,13脚高电平通过R1给C2充电,复位端R得到高电平,R=1 S=0,电路复位Q=0,恢复到初始状态。
(4)再次按下按键,重复(2)计数2,
(5)重复以上过程,计数值增加。
应用d触发器构成加法减法计数器的实验原理
应用d触发器构成加法减法计数器的实验原理实验背景在数字电路中,触发器是一种重要的元件,可以用来存储和传递信号,在数字电路设计中起着重要的作用。
D触发器是一种基本的触发器,它具有输入端D、时钟端CLK和输出端Q,并且可以实现各种逻辑功能。
本实验旨在通过应用D触发器构成加法减法计数器,通过递增和递减的方式实现计数。
实验器材•D触发器x2•逻辑门(与门、非门)•开关x2•电源•示波器实验步骤1. 连接电路首先将两个D触发器、与门和非门按照实验电路图连接起来。
其中,一个D触发器用于计数器的低四位,另一个D触发器用于计数器的高四位。
与门用于连接两个D触发器,将其时钟信号进行与运算。
非门用于反相将低位的进位信号送到高位。
2. 给D触发器设置初始值将D触发器的输入D连接到开关上,通过设置开关的状态,给D触发器设置初始值。
初始值可以是二进制数,代表计数器开始的值。
3. 连接示波器将示波器连接到D触发器的输出端,以便观察计数器的输出情况。
4. 进行计数实验通过操作开关,改变D触发器的输入信号,观察示波器上计数器的输出结果。
可以通过递增的方式进行计数,也可以通过递减的方式进行计数。
当计数器的值达到最大值或最小值时,可进行复位操作,将计数器的值重新设置为初始值。
5. 分析实验结果根据示波器上计数器的输出情况,分析实验结果。
观察D触发器的工作原理,分析为何可以通过D触发器构成加法减法计数器,以及不同的输入信号对计数结果的影响。
实验结果与分析实验进行了多次,通过改变D触发器的输入信号和操作开关,观察了计数器的输出结果。
实验结果表明,D触发器可以通过递增和递减的方式实现计数。
当输入信号改变时,D触发器将其值存储在触发器中,并在时钟信号到来时,将存储的值传递到输出端。
通过与门的连接,可以将两个D触发器的时钟信号进行与运算,以保证二者同步进行。
这样,计数器的高四位和低四位可以同时进行计数,确保计数的准确性。
通过非门的连接,可以将低位的进位信号反相,送到高位触发器的输入端,实现进位的传递。
利用D触发器构成计数器
数字电路实验设计:D触发器组成的4位异步二进制加法计数器、选用芯片74LS74,管脚图如下:IRd ID 1CP LSd LQ IQ CJND说明:74LS74是上升沿触发的双D触发器,D触发器的特性方程为 "''-——、设计方案:用触发器组成计数器。
触发器具有 0和1两种状态,因此用一个触发器就可以表示一位二进制数。
如果把n个触发器串起来,就可以表示n位二进制数。
对于十进制计数器,它的10个数码要求有10个状态,要用4位二进制数来构成。
下图是由D触发器组成的4位异步二进制加法计数器。
、实验台:四、布线:1将芯片(1)的引脚4、10连到一起,2、将芯片(2)的引脚4、10连到一起,3、将芯片(1)的引脚10和芯片(2)的引脚10连到一起,4、将芯片(1)的引脚10连到+5V;5、将芯片(1)的引脚1、13连到一起,6、将芯片(2)的引脚1、13连到一起,7、将芯片(1)的引脚13和芯片(2)的引脚13连到一起,8将芯片(1)的引脚13连到+5V;9、将芯片(1)的引脚3接到时钟信号CP10将芯片(1)的引脚2、6接到一起,再将引脚2接到引脚1111、将芯片(1)的引脚8 12接到一起,再将芯片(1)的引脚8接到芯片(2)的引脚312、将芯片(2)的引脚2、6接到一起,再将引脚6接到引脚1113将芯片(1)的引脚5、9分别接到Q。
、Q i,再将芯片(2)的引脚5、9分别接到Q2、Q314分别将两芯片的14脚接电源+5V,分别将两芯片的7脚接地0V。
五、验证:接通电源on,默认输出原始状态0000每输入一个CP信号(单击CP),的状态就会相应的变化,变化规律为0000(原始状态)、1000、0100、1100、0010、1010、0110、1110、0001、1001、0101、1101、 0011、 1011、 0111、 1111Welcome To Download !!!欢迎您的下载,资料仅供参考!。
