变压器三相绕组直流电阻不平衡率计算

合集下载

变压器试验计算公式汇总

变压器试验计算公式汇总
Rt:t℃下的测量电阻值(Ω)
T :温度,指绕组温度(℃)
t:温度,指测量时绕组的温度(℃)
3.绕组相电阻与线电阻的换算
Y接
RAB=RAN+RBN
(R线=2R相)
RBC=RBN+RCN
RAC=RAN+RCN
Ra=1/2(Rab+Rac-Rbc)
Rb=1/2(Rab+Rbc-Rac)
Rc=1/2(Rbc+Rac-Rab)
第六部分零序阻抗的计算
第七部分温升试验的计算
第八部分声级测定的计算
第九部分计算案例
一、直流电阻的计算
1.电阻(Ω)=电阻率(Ω/m)×长度(m)/截面积(mm2)
2.电阻温度的换算
铜RT=Rt×(235+T)/(235+t)
铝RT=Rt×(225+T)/(225+t)
RT:需要被换算到T℃的电阻值(Ω)
n :匝数
7.测量直阻对所需充电稳定时间的计算
T=L/R
T :充电时间常数(S)当I1=IO时,t≥5T时才能稳定
L :试品测量绕组电感(L)I1:测量充电电流(A)
R:试品测量绕组电阻(R)IO:试品空载电流(A)
8.试品磁场强度的计算
H=nI/l
H :磁场强度(A/m)I :流经绕组的电流(A)
C:试品电容
Xd:发电机的同步阻抗(Ω)
X2:发电机的逆序阻抗(Ω)
Xk:试验变压器的短路阻抗(Ω)
2.同步发电机带电抗器不自激的计算
Xc>(Xd+X2)XL/(Xd+X2+XL)+Xk
XL:并联补偿电抗器的感抗(Ω)
3.试验变压器容升的计算

变压器绕组直流电阻不平衡的原因分析及处理措施

变压器绕组直流电阻不平衡的原因分析及处理措施

变压器绕组直流电阻不平衡的原因分析及处理措施摘要:变压器绕组直流电阻的测量是变压器试验中的一个重要试验项目。

直流电阻试验,可以检查出绕组内部导线的焊接质量,引线与导线的焊接质量,分接开关、引线、与套管等载流部件的接触是否良好,三相电阻是否平衡等。

直流电阻不平衡会导致变压器相间或相对地间产生循环电流,增加变压器的附加损耗,甚至导致变压器的不对称运行,引发电力事故。

本文主要分析变压器绕组直流电阻不平衡的原因分析及处理措施。

关键词:变压器绕组;直流电阻不平衡的原因分析;处理措施引言在变压器检修和预防试验过程中,如果测量变压器三相绕组直流电阻不平衡率超过规定标准,维修试验者应引起高度重视,根据实验要求与实际相结合,对直流电阻进行分段综合考虑。

判断故障点,变压器和变压器高压套管应防止军帽潜伏性金属热,引起设备故障或事故。

1、变压器绕组直流电阻不平衡的原因分析根据试验数据,初步判断1至4档直流电阻值不平衡系数普遍偏大,4档至7档各档位直流电阻值不平衡系数变小均合格。

进一步分析1至4档电阻的极差基本保持一致,AO、BO数据基本大小平衡,可以判断有载开关状态良好,中性点线圈及A、B两相绕组正常,但C相存在问题。

接着,我们对试验接线、接线桩头连接处进行反复检查、打磨,发现试验接线正确,接线桩头与套管连接紧密,表面没有油膜等污物,打磨后测量,其测量值与前次测量值基本一致,可以基本排除由测量接线错误、引线电阻及其接线电阻过大而引起的C相直流电阻偏大这个可能性,初步怀疑有载开关可能存在问题。

接下来,为了确定变压器绕组内部是否存在故障,我们通过油色谱组分分析试验来检查确定。

变压器绝缘材料主要是绝缘油和绝缘纸,变压器在故障下产生的气体主要是来源于油和纸的热裂分解,气相色谱分析就是根据故障时产生的气体在绝缘油中含量的多少,判断其故障类型。

由于变压器油在高温下会分解出甲烷、乙烷、乙烯,乙炔更是要在上千度温度下才会生成,根据油样结果,乙炔数值为0,其他各气体成分均没有超标,也就是说变压器内部没有出现短路而引起的发热现象,那么由线圈匝间、层间、相间短路所引起的变压器内部故障可以基本排除。

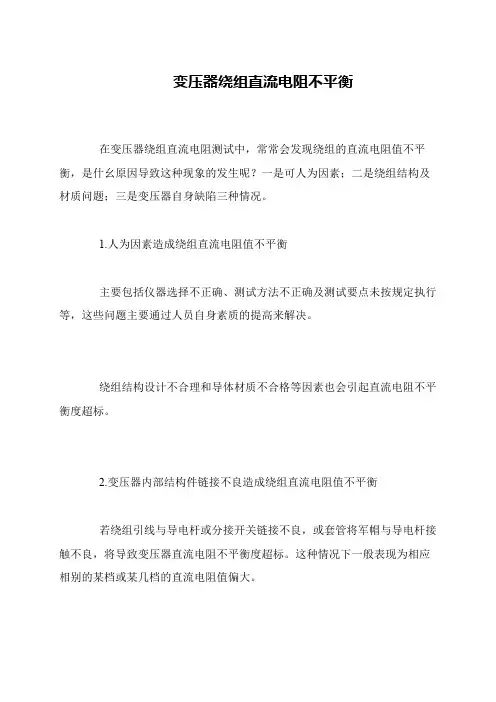

变压器绕组直流电阻不平衡

变压器绕组直流电阻不平衡

变压器绕组直流电阻不平衡
在变压器绕组直流电阻测试中,常常会发现绕组的直流电阻值不平衡,是什幺原因导致这种现象的发生呢?一是可人为因素;二是绕组结构及材质问题;三是变压器自身缺陷三种情况。

1.人为因素造成绕组直流电阻值不平衡
主要包括仪器选择不正确、测试方法不正确及测试要点未按规定执行等,这些问题主要通过人员自身素质的提高来解决。

绕组结构设计不合理和导体材质不合格等因素也会引起直流电阻不平衡度超标。

2.变压器内部结构件链接不良造成绕组直流电阻值不平衡
若绕组引线与导电杆或分接开关链接不良,或套管将军帽与导电杆接触不良,将导致变压器直流电阻不平衡度超标。

这种情况下一般表现为相应相别的某档或某几档的直流电阻值偏大。

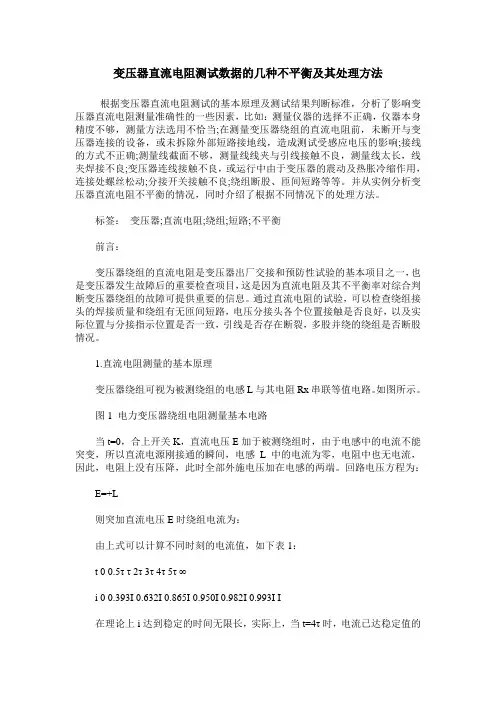

变压器直流电阻测试数据的几种不平衡及其处理方法

变压器直流电阻测试数据的几种不平衡及其处理方法

变压器直流电阻测试数据的几种不平衡及其处理方法根据变压器直流电阻测试的基本原理及测试结果判断标准,分析了影响变压器直流电阻测量准确性的一些因素,比如:测量仪器的选择不正确,仪器本身精度不够,测量方法选用不恰当;在测量变压器绕组的直流电阻前,未断开与变压器连接的设备,或未拆除外部短路接地线,造成测试受感应电压的影响;接线的方式不正确;测量线截面不够,测量线线夹与引线接触不良,测量线太长,线夹焊接不良;变压器连线接触不良,或运行中由于变压器的震动及热胀冷缩作用,连接处螺丝松动;分接开关接触不良;绕组断股、匝间短路等等。

并从实例分析变压器直流电阻不平衡的情况,同时介绍了根据不同情况下的处理方法。

标签:变压器;直流电阻;绕组;短路;不平衡前言:变压器绕组的直流电阻是变压器出厂交接和预防性试验的基本项目之一,也是变压器发生故障后的重要检查项目,这是因为直流电阻及其不平衡率对综合判断变压器绕组的故障可提供重要的信息。

通过直流电阻的试验,可以检查绕组接头的焊接质量和绕组有无匝间短路,电压分接头各个位置接触是否良好,以及实际位置与分接指示位置是否一致,引线是否存在断裂,多股并绕的绕组是否断股情况。

1.直流电阻测量的基本原理变压器绕组可视为被测绕组的电感L与其电阻Rx串联等值电路。

如图所示。

图1 电力变压器绕组电阻测量基本电路当t=0,合上开关K,直流电压E加于被测绕组时,由于电感中的电流不能突变,所以直流电源刚接通的瞬间,电感L中的电流为零,电阻中也无电流,因此,电阻上没有压降,此时全部外施电压加在电感的两端。

回路电压方程为:E=+L则突加直流电压E时绕组电流为:由上式可以计算不同时刻的电流值,如下表1:t 0 0.5τ τ 2τ 3τ 4τ 5τ ∞i 0 0.393I 0.632I 0.865I 0.950I 0.982I 0.993I I在理论上i达到稳定的时间无限长,实际上,当t=4τ时,电流已达稳定值的98%,这时可认为电路已经稳定。

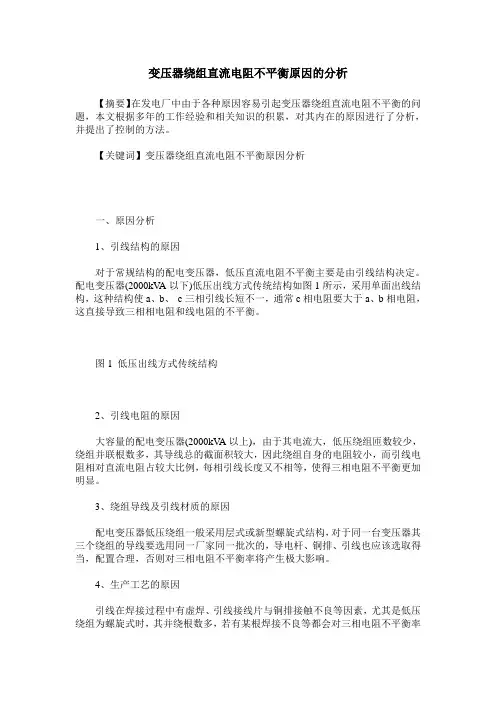

变压器绕组直流电阻不平衡原因的分析

变压器绕组直流电阻不平衡原因的分析

变压器绕组直流电阻不平衡原因的分析【摘要】在发电厂中由于各种原因容易引起变压器绕组直流电阻不平衡的问题,本文根据多年的工作经验和相关知识的积累,对其内在的原因进行了分析,并提出了控制的方法。

【关键词】变压器绕组直流电阻不平衡原因分析一、原因分析1、引线结构的原因对于常规结构的配电变压器,低压直流电阻不平衡主要是由引线结构决定。

配电变压器(2000kV A以下)低压出线方式传统结构如图1所示,采用单面出线结构,这种结构使a、b、c三相引线长短不一,通常c相电阻要大于a、b相电阻,这直接导致三相相电阻和线电阻的不平衡。

图1 低压出线方式传统结构2、引线电阻的原因大容量的配电变压器(2000kV A以上),由于其电流大,低压绕组匝数较少,绕组并联根数多,其导线总的截面积较大,因此绕组自身的电阻较小,而引线电阻相对直流电阻占较大比例,每相引线长度又不相等,使得三相电阻不平衡更加明显。

3、绕组导线及引线材质的原因配电变压器低压绕组一般采用层式或新型螺旋式结构,对于同一台变压器其三个绕组的导线要选用同一厂家同一批次的,导电杆、铜排、引线也应该选取得当,配置合理,否则对三相电阻不平衡率将产生极大影响。

4、生产工艺的原因引线在焊接过程中有虚焊、引线接线片与铜排接触不良等因素,尤其是低压绕组为螺旋式时,其并绕根数多,若有某根焊接不良等都会对三相电阻不平衡率产生影响;绕组绕制过程中若是松紧不一也容易使三相电阻不平衡。

二、变压器绕组直流电阻不平衡检测处理1、外部查找及处理高压侧引线座解体检查处理。

变压器高压侧套管是由南瓷厂生产的,这种套管的桩头与变压器引出线,是由引出线顶端螺纹与桩头连接,再用螺帽固定,我怀疑在安装过程中连接处螺纹没有处理干净,造成接触不良,使接触电阻增大。

拆下套管桩头顶端4只M10螺丝,拔出变压器引线,拔出的引线的长度以试验用夹子的厚度为准,不能过大,以免损坏变压器引线及绝缘层。

用HDBZ-3型变压器直流电阻测试仪测量,结果与以前测量数据相差不大。

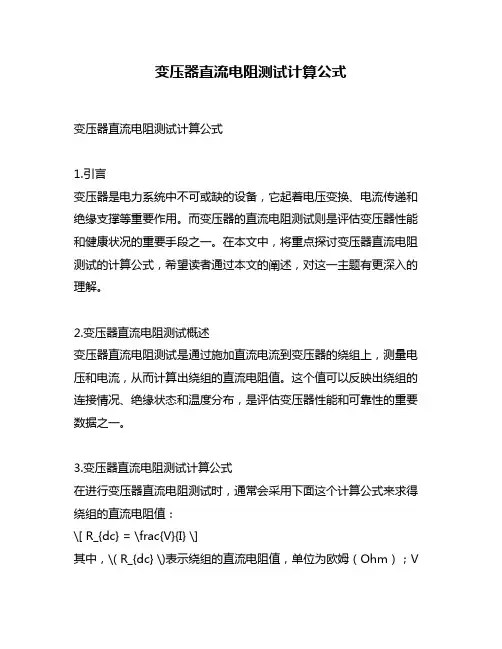

变压器直流电阻测试计算公式

变压器直流电阻测试计算公式

变压器直流电阻测试计算公式变压器直流电阻测试计算公式1.引言变压器是电力系统中不可或缺的设备,它起着电压变换、电流传递和绝缘支撑等重要作用。

而变压器的直流电阻测试则是评估变压器性能和健康状况的重要手段之一。

在本文中,将重点探讨变压器直流电阻测试的计算公式,希望读者通过本文的阐述,对这一主题有更深入的理解。

2.变压器直流电阻测试概述变压器直流电阻测试是通过施加直流电流到变压器的绕组上,测量电压和电流,从而计算出绕组的直流电阻值。

这个值可以反映出绕组的连接情况、绝缘状态和温度分布,是评估变压器性能和可靠性的重要数据之一。

3.变压器直流电阻测试计算公式在进行变压器直流电阻测试时,通常会采用下面这个计算公式来求得绕组的直流电阻值:\[ R_{dc} = \frac{V}{I} \]其中,\( R_{dc} \)表示绕组的直流电阻值,单位为欧姆(Ohm);V表示施加的直流电压,单位为伏特(V);I表示流过绕组的直流电流,单位为安培(A)。

4.实际测试中的注意事项在实际进行变压器直流电阻测试时,需要注意以下几点:① 确保测试时安全可靠,避免发生意外或损坏设备;② 测试时要考虑绕组温度的影响,可以通过温度修正系数进行修正;③ 测试时要注意排除接触电阻等外部干扰因素,确保测试结果的准确性。

5.我的个人观点和理解变压器直流电阻测试是非常重要的,它可以帮助我们评估变压器的健康状况,及时发现潜在问题,保障电力系统的安全稳定运行。

而在进行测试时,需要谨慎对待,确保测试的准确性和安全性。

我认为掌握变压器直流电阻测试的计算公式以及测试的注意事项,对于从事电力系统相关工作的人员来说是非常必要的。

希望通过本文的介绍,读者能对变压器直流电阻测试有更深入的理解和掌握。

6.总结变压器直流电阻测试计算公式为\( R_{dc} = \frac{V}{I} \),而在实际测试中需要注意安全可靠、温度修正以及排除外部干扰因素。

我希望通过本文的介绍,读者能对这一主题有更深入的理解,并在实际工作中能够运用这些知识。

变压器绕组直流电阻不平衡的原因分析及处理措施

变压器绕组直流电阻不平衡的原因分析及处理措施

变压器绕组直流电阻不平衡的原因分析及处理措施摘要:变压器直流电阻的测试是变压器交接和预试试验的重要项目之一,通过此项试验,可对变压器绕组接头焊接是否存在质量问题,绕组有无层间、匝间短路,引出线有无断路,多股导线并绕的绕组是否有断股,分接开关的各位置接触是否良好,分接开关的位置是否符合变压器实际运行状况等问题进行检查。

关键词:变压器;绕组直流电阻不平衡;处理措施引言变压器绕组直流电阻试验是查找变压器故障的主要手段,直流电阻不平衡会导致变压器相间或相对地间产生循环电流,增加变压器的附加损耗,甚至导致变压器的不对称运行,可能导致变压器烧毁,引发电力事故。

中国变压器技术标准《油浸式电力变压器技术参数和要求》(GB/T6451—2015)和《干式电力变压器技术参数和要求》(GB/T10228—2015)对变压器绕组直流电阻的不平衡率作了要求,明确规定了绕组直流电阻不平衡率的线间差和相间差的偏差限值。

1变压器绕组直流电阻不平衡原因分析1.1试验方法及测量方式不合理在试验过程中试验方法及测量方式主要涉及仪器的选择不当、试验接线错误和残余电荷的影响等。

介于这些技术上的问题,在预试时采取更换其他合格的试验仪器,详细检查试验接线确保其正确,在试验开始前对被试品充分放电等相关措施,在确保排除试验方法和测量方式不存在问题的前提下重新进行试验,确保所测试验数据的准确性和可靠性。

1.2变压器自身存在缺陷(1)由于制造工艺不良,引线和绕组焊接处接触不良,造成电阻偏大,从而导致绕组引线的长短、截面尺寸等的偏差进而影响各相绕组直流电阻不平衡。

(2)由于变压器运行时间较长导致绕组与套管导电杆连接处存在氧化层或紧固螺丝松动;套管导电杆与外引线接触不良;变压器绕组断股或变形等。

2变压器绕组直流电阻不平衡处理措施2.1优化测量方法2.1.1电压电流法又称电压降法,其原理是在被测绕组施加一直流电压,测量出通过绕组的电流,根据欧姆定律,算出绕组的直流电阻。

变压器直流电阻不平衡原因及分析

变压器直流电阻不平衡原因及分析
g ‘
,r
250
、d
为例: 制造厂
)
250
的厚度偏差为 士 03, 0. 如果有 两卷铜箔, 第一 卷为+ 0. 03 , 另一卷铜 箔 为一 03 ,如 0. 果加工成 绕 组,则绕组的 不平衡率为:
0 . 06 十 0 . 5 =
它是合格的铜箔。 在采购扁铜线时需严格检测几何尺 寸,这样基本可以控制直流电阻的不平 衡。铜箔绕组在生产中通过以下方法可 控制直流电阻的不平衡 : ( 1 ) 对铜箔厚度进行测量,尽量选 择厚度比较接近的铜箔加工同一台变压器。 ( 2 低压Y接铜箔绕组可在变压器套 ) 装前测量绕组的直流电阻, 将较大的电阻 作为b 相,较小的电阻作为c 相,中间的 电阻作为a 相, 通过此种方法可解决部分 的直流电阻不平衡超标的问题。 ( 3 ) 在生产中制造出一批的同规格 的低压绕组,进行挑选,比较接近的直 流电阻线圈装配到一台变压器中去。
1. 绕组在制造过程中的焊接引起的虚 假焊, 采用冷压焊时的接触不良 等情 变压器2 0O A 下变压器, 5 k) V 其相直流电 焊、 阻不平衡率为4%,线电阻不平衡率不为 况; 2. 多根导线并联时存在断根,或多根 中有一根焊接不良 3. 有载开关或无励磁 ; % 2 ,并注明: 如果三相变压器的直流电阻 ; 值由于线材及引线结构等原因超过规定 分接开关接触不良 4. 绕组中存在匝间短 值, 应写明引起这一偏差的原因,同时出 路; 5. 绕组的几何尺寸出现较大的偏差; 厂试验报告中应给出具体实测值, 使用单 6. 绕组匝数有误差。 位用验收试验值与出厂值进行比较, 偏差 针对1一3项可通过多次测量, 逐根测 量、 分段测量等措施基本上可查出故障点 不超过2 。 % 或排除此类缺陷; 4一6项在进行变压器出 但从现实情况看,用户一般不接受 这一注解, 因为直流电阻测量比较简便, 厂试验时可发现, 对于以上原因引起的直 反映问题直观 明了,因此直流 电阻不平 流电阻不平衡必须排查, 不能出厂, 否则 衡率便成为产品质量合格与否的重要依 严重影响变压器的安全运行。

浅谈解决三相变压器直流电阻不平衡率的问题

浅谈解决三相变压器直流电阻不平衡率的问题

运行与维护146丨电力系统装备 2018.5Operation And Maintenance2018年第5期2018 No.5电力系统装备Electric Power System Equipment会在汽轮机发电机组的工作环境产生不平衡的振动。

汽轮机动叶片的损坏也会导致蒸汽流通不均,从而造成不规则振动。

汽轮机的轴承结构没有固定好,也会引发振动。

油系统中的润滑油系统中,由于润滑油掺入杂质或者温度过高,会导致汽轮机的下轴瓦产生轴振动。

再加上发电机的电流变化而导致的电机轴振动,汽轮机在工作会受到各种振动的影响。

汽轮机振动会对其轴承、汽缸等结构薄弱的连接部位造成损坏,最后甚至出现共振以及复振现象,严重威胁到汽轮机运行的安全稳定。

4 汽轮机常见问题的对策4.1 油系统的常见对策在故障发生时,要及时正确地分析产生问题的原因,做出应对。

首先要加强油质管理,避免堵塞。

如果润滑油系统或者密封油系统不能够正常工作时,应该及时关闭并启动备用油系统,迅速检查故障,分析产生原因。

情况紧急时,及时停止汽轮机的工作,进行紧急检查和抢修,避免产生巨大的损失。

一旦出现因为油系统故障而引起的火灾事故,应该第一时间切断油供给,并将各个油箱内的油紧急排放到预先准备好的事故油箱里,防止事故扩大。

同时,要组织紧急救火措施或求助火警,在保证人员安全的前提下,尽量减小财产损失。

火灾的产生往往是由于油系统的泄漏所引起,短时间内就会产生大面积的火势。

在出现火灾时,要稳住阵脚,及时通知消防人员。

在日常维护中,要加强火灾安全的培训,提高防范意识。

4.2 汽轮机叶片问题的对策汽轮机叶片问题是最常见的问题,在日常维护中就要加强对其维护管理,多检查叶片连接点等设备,及时对叶片进行加固。

对汽轮机内部进行检查,防止存在叶片碎片影响运行。

在安装时加强监控,确保质量合格。

如果叶片部分产生裂痕,要及时焊接,提高叶片的使用寿命和稳定性。

4.3 汽轮机振动问题的对策在汽轮机带动发电机发电时,控制好转子的平衡,对动叶片等出现损坏的部分及时进行焊接。

变压器三相绕组直流电阻不平衡率计算

变压器三相绕组直流电阻不平衡率计算

.
..
%1003
)(⨯++-=C B A C A P R R R R R S 四、线电阻不平衡率
线电阻不平衡率是指三相变压器绕组的线直流电阻中最大值与最小值之差与三个线电阻平均值之比。

设三相变压器的三个线端A 、B 和C 中的任意两个端子间的直流电阻分别表示为CA BC AB R R R 、、,且设AB R 最大,BC R 最小。

则,线电阻不平衡率L S 为
%1003
)(⨯++-=CA BC AB BC AB L R R R R R S 按规定容量为1. 6MVA 以上的电力变压器,相电阻不平衡率不应大于2%,无中性点引出的绕组,线电阻不平衡率不应大于1%;容量在1.6MVA 及以下的电力变压器,相电阻不平衡率一般不大于4%,线电阻不平衡率一般不大于2%。

从工程实用的角度看,完全可以认为线电阻不平衡率为相电阻不平衡率的一半。

因此建议对所有三相变压器,无论其容量大小,均可只规定出直流线电阻的不平衡率限值为2%。

变压器绕组直流电阻不平衡率计算

变压器绕组直流电阻不平衡率计算

变压器绕组直流电阻不平衡率计算哎呀,今天咱们聊聊变压器绕组直流电阻不平衡率的事儿。

这听起来像是个高大上的话题,其实没那么复杂,咱们一块儿来捋一捋,轻松一点。

变压器,就像家里的水管,负责把电力这股“水流”给输送到各个地方。

你想想,要是水管里某个地方漏了,水流就会不均匀,那电流也是一样的道理。

直流电阻不平衡率,这个词听上去就让人想打瞌睡,但其实它的意思是看变压器的不同绕组之间,电阻是不是一样。

你就想象一下,一个绕组像一个爱吃零食的小朋友,而另一个绕组则是个严格的健身教练。

零食小朋友吃得多,体重自然重,那健身教练就会觉得:“哎,我可不能跟你一样!”如果这两位的小伙伴电阻差别太大,那变压器可就得出问题了,电流也跟着乱了套。

讲真,电阻不平衡率就是用来衡量这种不均衡程度的。

变压器的某个绕组被搞得重重的,其他的绕组则轻飘飘的,电流不听话,像个调皮捣蛋的孩子,不受控制。

这样一来,变压器工作效率就大打折扣,甚至还可能烧坏。

谁愿意花钱买个变压器回家用,结果发现它比懒猫还懒呢?怎么计算这个不平衡率呢?操作起来也不难。

先用万用表测量每个绕组的直流电阻,然后把这几个电阻值记录下来。

找出最大值和最小值,算出它们之间的差别,最后用公式简单一算,就能得出不平衡率。

记住哦,这里可得仔细点儿,万一测错了,数据出来了也没啥意义,真是自讨苦吃!说到这里,大家是不是觉得有点枯燥?变压器绕组电阻不平衡率就像生活中的小细节一样,表面看似平常,实则大有学问。

比如,你和朋友一起去吃饭,结果你点的菜特别咸,朋友的菜却淡得像水。

这俩的味道差异就像变压器的绕组不平衡,一旦不调和,那这顿饭就难吃得不行了。

所以呀,咱们在生活中也得注重这些细节,才能保持一切的和谐。

绕组电阻不平衡的原因可不少。

有时候是因为制作材料的问题,或者是绕组的工艺不行。

就像一件衣服的缝纫不整齐,自然穿上去就怪怪的。

还有呢,环境因素也能影响电阻,比如温度变化、潮湿等,这些都可能让电阻变得“心情复杂”,直接导致不平衡。

变压器直流电阻不平衡率

变压器直流电阻不平衡率

变压器直流电阻不平衡率
变压器直流电阻不平衡率
变压器直流电阻不平衡率是指在正常工作条件下,变压器端子和母线之间的直流电阻比值最大偏差值,它可以用来衡量变压器抗噪声和耐受电涌击性能。

变压器直流电阻不平衡率的计算公式是,Rh(max)=Rmax/Rmin,其中,Rmax是变压器端子和母线之间的直流电阻最大值,Rmin是变压器端子和母线之间的直流电阻最小值。

直流电阻不平衡率越低,表示变压器的抗噪声和耐电涌击性能越好,适合用于脉冲供电或高压脉冲供电的场合。

优良的变压器,其直流电阻不平衡率应尽可能低。

在正常的电网中,直流电阻不平衡率要求可以低于1.2,而在具有高压脉冲电源的特殊电气系统中,要求不平衡率应更低。

- 1 -。

变压器直流电阻不平衡率标准

变压器直流电阻不平衡率标准

变压器直流电阻不平衡率标准1. 什么是变压器直流电阻不平衡率?说到变压器,咱们得先搞清楚一个基本概念,那就是“直流电阻”。

简单来说,变压器就像是电力的搬运工,它负责把高电压变成低电压,或者反过来。

而直流电阻呢,就是变压器在运行时的一种“阻力”。

想象一下,一个人背着重重的行李走路,如果行李不平衡,那就会走得特别吃力,对吧?所以,变压器的直流电阻也需要平衡,不然就容易出现问题。

而“直流电阻不平衡率”就是用来衡量这种平衡状态的一个指标。

用更简单的话来说,就是变压器的各个绕组之间电阻的差异程度。

如果有一组电阻特别高,另一组又特别低,那就不太好,可能导致变压器发热、效率降低,甚至故障。

就像一台机器如果某个零件出了毛病,整个机器都得停下来修理,烦不烦呢?2. 不平衡率的标准到底是什么?2.1 国家标准那么,这个不平衡率到底该控制在什么范围呢?我们国家有相关的标准来指导这个问题。

根据GB/T 64512008标准,变压器的直流电阻不平衡率一般应该控制在5%以内。

这个5%呢,听起来似乎不多,但在电力行业,这可是个大问题。

就像你考试不及格,老师会说:“这才五分啊,怎么就这么不认真呢?”2.2 行业最佳实践不过,这个标准是个基础,很多专业的公司和工程师在实际操作中,更是追求更高的要求,通常会把目标定在3%以下。

为啥呢?因为不平衡率越低,变压器的运行就越稳定,寿命也就越长。

就像咱们喝茶,泡得好不好,水温、时间都得控制好,才能泡出香浓的味道嘛!你想想,如果你喝到一杯水温不对的茶,那简直是对味蕾的折磨。

3. 如何检测和改善不平衡率?3.1 检测方法那么,咱们怎么检测这个不平衡率呢?其实很简单,工程师们一般使用直流电阻测试仪器来测量变压器各个绕组的电阻值。

就像量体温一样,你得先把数字量出来,才能知道身体状况如何。

一般来说,工程师会将测得的各绕组电阻值进行对比,算出不平衡率。

这里面可有学问,怎么计算、怎么分析,都是一门技术活。

变压器绕组直流电阻误差计算公式

变压器绕组直流电阻误差计算公式

变压器绕组直流电阻误差计算公式变压器绕组直流电阻误差计算公式变压器是电力系统中的一种重要设备,其作用是将电压进行变换,从而达到输电、照明、通信等用途。

在变压器运行过程中,其绕组直流电阻误差会对变压器的性能产生一定的影响,因此对其误差进行计算十分重要。

一、定义绕组直流电阻误差是指变压器绕组中的直流电阻与计算值之间的误差。

其计算公式如下:ΔR_R = (R_R - R_R0) / R_R0 × 100%其中,ΔR_R 表示绕组直流电阻误差,R_R 表示测量得到的绕组直流电阻,R_R0 表示理论计算值。

二、计算方法变压器绕组直流电阻误差的计算方法取决于绕组类型。

(一)单匝绕组对于单匝绕组,其绕组直流电阻误差可以通过以下式子进行计算:ΔR_R = (ρL / A - ρL0 / A0) / (ρL0 / A0) × 100%其中,ρ 为电阻率,L 为线长,A 为横截面积,ρL / A 为测量值,ρL0 / A0 为理论计算值。

(二)多匝绕组对于多匝绕组,其绕组直流电阻误差可以通过以下式子进行计算:ΔR_R = ∑(ρL_i / A_i - ρL_i0 / A_i0) / (∑ρL_i0 / ∑A_i0) × 100%其中,i 表示第 i 匝绕组,ρL_i / A_i 表示测量值,ρL_i0 / A_i0 表示理论计算值,∑ 表示对所有匝数求和。

三、应用场景绕组直流电阻误差的计算在变压器的制造、校验和维护等环节都有着广泛的应用。

通过计算误差,可以评估变压器的性能并及时进行维修和调整,从而保证变压器的正常运转。

四、总结绕组直流电阻误差是变压器运行中不可避免的问题。

通过计算误差,可以评估变压器的性能并及时进行维修和调整,从而保证变压器的正常运转。

因此,熟练掌握变压器绕组直流电阻误差计算公式,必将对变压器的制造、校验和维护产生积极的影响。

变压器三相直流电阻不平衡率标准

变压器三相直流电阻不平衡率标准

变压器三相直流电阻不平衡率标准下载温馨提示:该文档是我店铺精心编制而成,希望大家下载以后,能够帮助大家解决实际的问题。

文档下载后可定制随意修改,请根据实际需要进行相应的调整和使用,谢谢!并且,本店铺为大家提供各种各样类型的实用资料,如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等,如想了解不同资料格式和写法,敬请关注!Download tips: This document is carefully compiled by theeditor.I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!变压器三相直流电阻不平衡率标准解析在电力系统中,变压器是至关重要的设备之一,其运行状态直接影响到整个系统的稳定性和安全性。

变压器绕组不平衡率标准

变压器绕组不平衡率标准

变压器绕组不平衡率标准变压器是电力系统中不可或缺的设备之一,用于改变电压的大小和形式。

在变压器的运行过程中,绕组的不平衡率是一个重要的参数,用来评估绕组结构的性能和运行状态。

本文将介绍变压器绕组不平衡率的标准和相关内容。

一、什么是绕组不平衡率?绕组不平衡率是指变压器绕组中电流不平衡的程度。

当变压器的绕组中存在电流不平衡时,会导致相应的电流谐波分量增加,引起额外的损耗和热量。

因此,绕组不平衡率是衡量变压器运行状态的重要指标。

二、绕组不平衡率的计算方法绕组不平衡率通常使用不平衡指数(unbalance index)进行计算。

不平衡指数是用来描述电流不平衡程度的无量纲指标,其计算公式如下:不平衡指数= (√(Ia² + Ib² + Ic²)) / Imax其中,Ia、Ib、Ic为变压器三相绕组中的电流,Imax为三相电流中的最大值。

不平衡指数的取值范围为0到1,值越大表示不平衡程度越严重。

三、绕组不平衡率标准为了评估变压器绕组的运行状态是否正常,国际电工委员会(IEC)和国家标准化组织(ISO)制定了绕组不平衡率的标准。

根据相关标准,绕组不平衡率的限制值一般为0.1。

当绕组不平衡率超过0.1时,说明变压器存在较大的电流不平衡问题,可能产生额外的损耗和热量。

此时需要采取措施来调整变压器的运行状态,减少电流不平衡程度,以确保变压器正常运行。

四、影响绕组不平衡率的因素绕组不平衡率受到多种因素的影响,主要包括以下几点:1. 供电方面:供电电网的电压不稳定、电压谐波含量较高等因素都会影响变压器绕组的不平衡率。

2. 负载方面:不同负载的不平衡性会直接反映在变压器绕组的不平衡率上。

故障负载或非线性负载可能导致较高的绕组不平衡率。

3. 变压器设计:变压器的绕组结构和参数设计也会对绕组不平衡率产生重要影响。

合理的绕组设计能够有效降低电流不平衡程度。

五、减小绕组不平衡率的措施为了减小变压器绕组的不平衡率,可以采取以下措施:1. 控制负载平衡:合理安排负载,尽量使各相的负载平衡,避免负载电流不平衡现象。

浅谈变压器绕组直流电阻不平衡因素及处理对策

浅谈变压器绕组直流电阻不平衡因素及处理对策

浅谈变压器绕组直流电阻不平衡因素及处理对策摘要:在变压器运行的缺陷当中绕组相间或线间直流电阻不平衡率超标是非常常见的,为了对变压器的故障进行查找,可以使用变压器绕组直流电阻试验法。

直流电阻不平衡会造成变压器线地间以及相间会出现循环电流,这些循环电流的出现会导致变压器附加损耗增加。

如果情况严重,甚至有可能会造成变压器产生不对称运行或者是变压器出线烧毁等事故,所以需要重视深入地对变压器绕组直流电阻不平衡的因素进行研究,与实际情况相结合,采取合理的措施进行控制,以保证变压器安全稳定地运行,提升供电的效率。

关键词:变压器;绕组;直流电阻;不平衡;因素;处理对策1电力变压器绕组直流电阻的不平衡率通过对变压器绕组直流电阻进行检查,可以了解变压器运行的情况,主要是对绕组的材质、绕组间是否出现匝间短路、焊接质量等进行检查和判断,了解引出线是否出现破损,对绕组间的平衡、温度进行检查,判断是否出现温度过高等问题。

我国对电力变压器绕组直流电阻不平衡率有着明确的规定和要求,具体如下表所示。

不平衡率=(Rmax-Rmin)/Rav (1)我国对电力变压器绕组直流电阻不平衡率进行了明确地要求,如表1:表1 电力变压器直流电阻不平衡率的要求需要关注的问题在于不同温度下获得的电阻值不同,需要使用公式,对其进行换算,获得在同一温度下的值再进行比较。

R2=R1(T+t2)/(T+t1)(2)2 电力变压器直流电阻不平衡因素及处理对策2.1实例概况型号为S11-800/10-0.4的三相油浸式配电变压器,高压侧绕组为5档电压调节,连接组别为Yyn0,运行档位设定在10千伏3档的位置。

在测试直流电阻时,突然发现数据异常,具体的实测数据如下所示。

表2 S11-800/10-0.4型配电变压器低压侧直流电阻测量值通过对数据进行统计分析,可以发现该变压器的相间不平衡率达到34.88%。

,远远超过4%的规定偏差。

2.2 不平衡率异常的原因分析与预防2.2.1 人为和测量仪器因素的处理人为因素涉及的内容很多,范围很广,主要包含了测试电流大小选择不当、测试仪选择不当等诸多问题。

一种变压器直流电阻不平衡率的计算方法探讨与应用

一种变压器直流电阻不平衡率的计算方法探讨与应用

一种变压器直流电阻不平衡率的计算方法探讨与应用摘要:鉴于现在变压器直流电阻不平衡率计算方法复杂,计算用时久,效率低,给现场试验工作带来不便,高温时工作时间久可能会带来中暑的风险,不能对试验数据进行快递判断,造成停电时间久。

本文提出一种变压器直流电阻不平衡率的新计算方法,不受计算器条件限制,计算简单,效率高,大大提高现场试验工作效率,缩短设备的停电时间,增加经济效益。

标签:变压器直流电阻试验;不平衡率;计算方法;停电时间引言变压器直流电阻试验是变压器的常规试验,试验仪器测出三相变压器的直流电阻,通常情况下不能简单从变压器的直流电阻数据进行判断是否合格,而是要计算变压器直流电阻的不平衡率来判断,规程规定,1600kV A及以下三相变压器,各相绕组电阻相互间的差別不应大于三相平均值的4%;无中性点引出的绕组,各相绕组电阻相互间的差别不应大于三相平均值的2%;1600kV A 以上变压器,各相绕组电阻相互间的差别不应大于三相平均值的2%;无中性点引出的绕组,各相绕组电阻相互间的差别不应大于三相平均值的1%[1-3]。

但是现在变压器直流电阻的不平衡率计算方法比较复杂,计算起来比较麻烦,用的时间久,但是变压器直流电阻试验一般都是在户外进行,户外温度比较高,夏日可能达到40度左右,对工作人员来说,工作时间越短越好,工作时间久了还会可能中暑,且这样工作时间久,让设备的停电时间久,经济效益低。

所以提出一种变压器直流电阻的不平衡率计算方法很有必要,本文提出了一种新的变压器直流电阻的不平衡率计算方法,计算方法简单、快速,试验人员可以从测得的试验数据快速判断变压器直流电阻是否合格,减少工作时间,提高工作效率,增加经济效益。

1研究的思路与方法变压器直流电阻不平衡率是指三相绕组中直流电阻最大值与最小值之差与三相直流电阻的平均值之比[4],即这个新提出的变压器直流电阻的不平衡率计算方法,相对以前的常规计算方法,速度快了很多,且不管什么形式的计算器都很好计算,不用像以前的方法计算时,不是科学计数法的计算器还得算几次,并在草稿纸上记录才可以,现在这种新型计算方法,利用最大值除以最小值,得的结果再减1就可以了。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

.
..
%1003
)(⨯++-=C B A C A P R R R R R S 四、线电阻不平衡率
线电阻不平衡率是指三相变压器绕组的线直流电阻中最大值与最小值之差与三个线电阻平均值之比。

设三相变压器的三个线端A 、B 和C 中的任意两个端子间的直流电阻分别表示为CA BC AB R R R 、、,且设AB R 最大,BC R 最小。

则,线电阻不平衡率L S 为
%1003
)(⨯++-=CA BC AB BC AB L R R R R R S 按规定容量为1. 6MVA 以上的电力变压器,相电阻不平衡率不应大于2%,无中性点引出的绕组,线电阻不平衡率不应大于1%;容量在1.6MVA 及以下的电力变压器,相电阻不平衡率一般不大于4%,线电阻不平衡率一般不大于2%。

从工程实用的角度看,完全可以认为线电阻不平衡率为相电阻不平衡率的一半。

因此建议对所有三相变压器,无论其容量大小,均可只规定出直流线电阻的不平衡率限值为2%。
