测量变压器绕组直流电阻的意义以及注意事项
直流电阻测量
直流电阻测量9.熟悉直流电阻测试的目的、测试方法和测试时的注意事项。
一、测量直流电阻的意义有些电气设备具有线圈等导电回路，例如发电机、电动机、变压器等。
这些线圈的导线都包有绝缘，在制造过程中可能存在质量问题。
例如导线连接接头焊接不良，或者存在匝间短路，也可能线圈的引出线与接线端子的连接拧得不紧。
如果存在这些缺陷，电气设备投入运行时，可能很快发生事故；也可能在运行一段时间后，由于过负荷等原因，产生局部过热，最终导致设备事故。
测量这些设备导电回路的直流电阻，就是为了及时发现线圈等导电回路的隐患，防止不合格的设备投入运行。
此外，断路器等开关设备的触头闭合不严，或者引接线的接触不良，在长期通过大电流时由于接触电阻过大而局部过热，最后导体熔化造成事故。
对这些设备导电回路测量直流电阻就是为了校验开关触头是否接触良好，引接线的连接是否紧固，防止运行中接触点产生过热引起事故。
二、直流电阻测试方法1.直流压降法电流、电压表法又称直流压降法，其原理是在被测电路中通以直流电流，测量两端压降，根据欧姆定律计算出被测电阻。
图3-16为直流压降法测量直流电阻原理接线图。
图中R某为被测电阻，I为测量电流，U为测量电压。
根据欧姆定律R某＝U／I。
由于电流表和电压表都存在内阻，对测量结果会造成影响，引起误差。
因此在计算电阻时，应把电流表和电压表的内阻考虑进去。
设电流表的内阻为rA，电压表的内阻为rv。
（1）采用图3-16（a）所示接线方式时R某U（3-19）UIrV式中R某——被测直流电阻，Ω；U——电压表指示的电压，V；I——电流表指示的电流，A；rV——电压表的内电阻，Ω。
（2）采用图3-16（b）所示接线方式时R某UIrA（3-20）I式中rA——电流表的内电阻，Ω。
图3-16（a）所示测量方法中，电流表中流过的电流包括两部分，其中主要部分是流过被测电阻R某的电流，另有一很小的电流是流过电压表的电流。
对于同一块电压表，电源电压不变，流过的电流也不变。
变压器测量直流电阻的意义
变压器测量直流电阻的意义
变压器测量直流电阻是变压器试验中的一个重要环节。
不论是变压器出厂试验还是交接试验或者是变压器正常检修都必须测量变压器直流电阻。
通过直流电阻测量，可检查出变压器的导电回路是否接触不良、焊接不良、线圈故障及接线错误等一系列缺陷。
所谓变压器的直流电阻指的就是变压器每相绕组的直流电阻值，
测量它的目的是为了检验变压器三相绕组内部是否存在匝间短路。
因为假如变压器内部发生的是相间短路，短路电流会很大，极有可能将变压器烧坏，它所表现出来的故障也会很明显，外观很容易判断出来；但是，假如是其中一相的绕组匝间发生短路，短路电流可能非常小，变压器的瓦斯保护会动作跳闸，但外观很难看出变压器本身是否发生故障。
这时候测量变压器每相的直流电阻值，然后再通过三相电阻值的对比就很容易判断出内部是否发生匝间短路。
如果相间电阻值相差很大，匝间短路故障的可能性就非常大，如果其中一相阻值非常大甚至无穷大，那说明此相线圈断路。
如果相间阻值基本相近，则可以排除匝间短路这种故障的可能性。
一般在变压器的额定容量不变的情况下，直流电阻越大，铜损也越大，变压器发热也越严重。
如果直流电阻过大，变压器发热很厉害，则变压器很容易被烧坏。
干式变压器直流电阻试验标准
干式变压器直流电阻试验标准
一、引言：
干式变压器广泛应用于电力系统中，是电力传输和分配过程中的重要组成部分。
为了保障变压器设备的安全运行，必须对其进行检测和试验。
本文就针对干式变压器直流电阻试验进行探讨，阐述其标准及意义。
二、直流电阻试验的意义：
直流电阻试验是干式变压器检测中的一个重要环节，其意义在于检测变压器的绕组和接线是否正常，发现绕组和接线的故障以及绕组间的接触情况。
直流电阻试验还可以评估绕组的温度升高、材料损耗和绝缘老化，从而掌握变压器的运行情况并保证正常运行。
三、直流电阻试验的标准：
直流电阻试验应按照国家标准GB/T 3048-2016的规定进行。
其中，要求在低电压下进行试验，并保证试验电流的准确度。
试验时，应对变压器绕组进行断路，然后接入直流电源进行测试，以求得变压器绕组的直流电阻值。
四、试验注意事项：
进行直流电阻试验时，应注意以下事项：
1.试验前应对直流电源和测量仪器进行校准和检查；
2.试验时应使用高质量的导线连接；
3.试验时应保证变压器绕组处于断路状态，以防止试验电流损害变压器绕组；
4.对于大型变压器，应先进行低电压测量，以确定试验电流，并且应在试验前对接线和接触点进行清洗和处理；
5.试验完毕后应及时记录试验结果，并对于异常情况及时进行处理和修复。
五、结论：
通过对干式变压器直流电阻试验标准及意义的探讨，我们深刻了解了干式变压器直流电阻试验的重要性。
在进行试验时，应严格按照标准操作，确保试验结果准确可靠，有效保障干式变压器的安全运行。
变压器直流电阻测试目的方法及注意事项
变压器直流电阻测试的目的、方法及注意事项本文介绍了变压器直流电阻测试的目的、方法及注意事项，包括测试目的、测试方法、测试仪器、测试电路、测试注意事项等。
变压器直流电阻测试的目的：
1. 检查绕组接头的焊接质量，绕组是否有匝间短路；
2. 检查有载分接开关各位置触点是否良好，分接开关实际位置与指示位置是否一致；
3. 检查出线是否断线；
4. 对于三相电力变压器，根据试验结果计算其三相直流电阻的不平衡率，判断是否符合设计或相关标准。
变压器直流电阻的测量方法：
1. 采用直流电阻测试仪进行测量；
2. 测量前估算被测线圈的电阻值，将直流电阻测试仪的电桥比旋钮置于适当位置；
3. 将未测线圈短接接地，然后接通电源开关，充电；
4. 供电充足后，按下振镜开关，快速调整测量臂，使电流检测仪指针向振镜刻度中间零线移动，微调至指针稳定，记录电阻停在零位时的值；
5. 测量完成后，先打开振镜按钮，然后松开电源开关。
变压器直流电阻测试的注意事项：
1. 在测量过程中，除严格遵守电气安全规程和设备试验规程外，还应注意以下几点：
1）当线圈温度稳定时，变压器油箱上下温差不超过 3；
2）由于变压器线圈的电感，测量时充电电流不稳定。
需要在电流稳定后进行计数，必要时缩短充电时间；
3) 应尽可能降低测试电路中导体的接触电阻。
运行中的变压器分接接头常受油膜等污物的影响，使接触不良。
变压器直流电阻试验

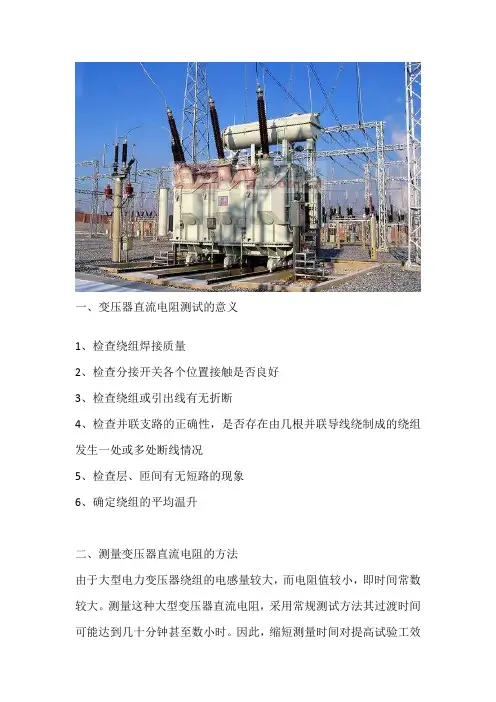

一、变压器直流电阻测试的意义1、检查绕组焊接质量2、检查分接开关各个位置接触是否良好3、检查绕组或引出线有无折断4、检查并联支路的正确性，是否存在由几根并联导线绕制成的绕组发生一处或多处断线情况5、检查层、匝间有无短路的现象6、确定绕组的平均温升二、测量变压器直流电阻的方法由于大型电力变压器绕组的电感量较大，而电阻值较小，即时间常数较大。
测量这种大型变压器直流电阻，采用常规测试方法其过渡时间可能达到几十分钟甚至数小时。
因此，缩短测量时间对提高试验工效有很大的意义。
一般采取以下方法以缩短试验时间：1、电路突变法2、恒流充电法3、消磁法4、铁芯磁通饱合测量法5、串联绕组助磁法三、变压器绕组直流电阻不平衡原因1、绕组匝间短路（1）YN绕组：故障相电阻值减小，非故障相电阻值正常（2）Y 绕组：与故障相相关的相间电阻值减小，非故障相之间电阻值正常（3）△绕组：三组相间电阻值均减小，两组电阻值基本相同，另一组电阻值最小2、分接开关接触不良反映在一个或两个分接档位处电阻值偏大，且三相之间不平衡。
主要是分接开关触头不清洁、电镀层脱落、弹簧压力不够等原因造成3、焊接不良引线和绕组焊接处焊接不良，或多股并联绕组其中一、两股没有焊上，都造成电阻偏大4、绕组断线（1）YN绕组：故障相无法充电测量，非故障相电阻值正常（2）Y 绕组：与故障相相关的相间电阻无法充电测量，非故障相之间电阻值正常（3）△绕组：三组相间电阻值均增大，没有断线的两相线端电阻为正常时的1.5倍，断线相线端的电阻为正常值的3倍（注：此处是指绕组内部断线而非引出线断线）四、变压器直流电阻测试注意事项1、测量时应选择合适大小的测试电流。
电流过大可能导致绕组发热使电阻值误差增大，且可能在变压器铁芯造成较大的剩磁，而测试电流过小则可能使测量时间增长。
同时，不同的测量电流对应一定的电阻测量范围。
总之，选择测试电流时需综合考虑对应的电阻测试范围、测量时间长短以及可能产生剩磁对变压器的影响等。
变压器绕组电阻测量的目的和意义
变压器绕组电阻测量的目的和意义变压器是电力系统中非常重要的设备之一，其作用是将电能从一个电路传输到另一个电路，通过改变电压和电流的大小实现能量的传递和转换。
而变压器绕组电阻测量则是对变压器内部绕组的电阻进行测量和检验，其目的在于确保变压器的正常工作和有效运行。
一、目的变压器绕组电阻测量的主要目的是：1. 检测绕组连接是否良好：通过测量绕组的电阻可以判断绕组内部的连接是否良好，是否存在接触不良或导线断裂等问题。
绕组的连接状态直接影响变压器的性能和工作效果，因此确保绕组连接的良好性对于变压器的正常运行至关重要。
2. 判断绕组励磁电流的大小：绕组的电阻与绕组内部的导线材料、长度等因素相关，而绕组的电阻对于绕组的励磁电流有一定的影响。
通过测量绕组的电阻可以判断绕组所受的励磁电流大小，从而进一步了解变压器的工作状态和效率。
二、意义变压器绕组电阻测量的意义体现在以下几个方面：1. 预防故障发生：通过定期对变压器的绕组电阻进行测量，可以及时发现绕组内部存在的问题，如接触不良、导线老化、绝缘损坏等，从而及时采取维修和更换的措施，有效预防故障的发生，保障电力系统的正常运行。
2. 提高运行效率：绕组电阻的测量可以帮助判断绕组所受的励磁电流大小，进而了解变压器的工作状态和效率。
通过及时发现并解决电阻过大或过小的问题，可以提高变压器的运行效率，减少能量的损耗，降低工作成本。
3. 增强安全性：变压器是电力系统中的重要设备，其内部存在高压等危险因素。
定期测量绕组的电阻可以及时发现绝缘老化、短路等安全隐患，确保设备的安全运行，避免发生潜在的事故风险。
4. 优化维护策略：通过对变压器绕组电阻的测量，可以及时获取绕组的工作状态和健康状况。
借此可以优化维护策略，确保维修和更换的时机合理，避免不必要的停电维修和能源浪费。
总结：变压器绕组电阻测量是对变压器内部绕组电阻进行检测和评估的重要手段。
其目的在于确保变压器的正常运行和高效工作。
直流电阻的测量意义
直流电阻的测量意义
华天电力专业生产直流电阻测试仪，接下来为大家分享直流电阻的测量意义
测量直流电阻的意义：
由于变压器安装完成后，其内部结构由绝缘介质密封，测量直流电阻的意义在于：
①检查绕组内部导线和引线的焊接质量，当焊接不良好时，可以通过三相的阻值进行判别。
②检查分接开关各个位置接触是否良好。
③检查绕组或引出线有无折断处。
④检查并联支路的正确性，是否存在由几条并联导线绕成的绕组发生一处或几处断线的情况。
⑤检查层、匝间有无短路的现象。
测量直流电阻的方法：
1、将被测设备，用仪器配备专用测试线连接，按下图连接，同时确保各测试夹具夹接牢固、可靠。
2、开启10A直流电阻测试仪电源开关，仪器显示“欢迎使用”，稍后进入“量程选择”界面，此时用“向上、向下”键移动光标，选择所需设定的测试量程，按下“确认”键仪器开始测量。
3、仪器进入测量状态中，LCD屏幕显示充电模拟条，待充电完成后LCD屏幕显示数值,即为被测设备直流电阻值，此时按下“确认”键数值将被保存并锁定。
当屏幕长时间显示“超出量程”时,按“返回”键返回上一级菜单,选择高一档测试量程重新测试，或请检查测试回路是否开路。
4、仪器进入数据锁定界面，按“打印”键数据将被打印，数据打印完毕后仪器将自动放电，放电后返回上一级菜单。
为何要测量变压器绕组直流电阻 变压器常见问题解决方法
为何要测量变压器绕组直流电阻变压器常见问题解决方法由于变压器绕组直流电阻的测量是变压器试验中既简便又紧要的一个试验项目。
测量变压器绕组连同套管的直流电阻，可以检查出绕组内部导线接头的焊接质量、引线与绕组接头的焊接质量、电压分接开关各个分接位置及引线与套管的接触是否良好、并联支路连接是否正确、变压器载流部分有无短路情况以及绕组有无短路现象；另外，在变压器短路试验和温升试验中，为供应精准的绕组电阻值，也需要进行直流电阻的测量。
因此，绕组直流电阻的测量是变压器是变压器试验的紧要项目。
交接试验标准规定为必做项目；防备性试验规程规定，变压器运行1—3年后、无励磁调压变压器变换分接位置后、有载调压变压器分接开关检修后（在全部分接侧）和大修后及必要时，都必需做此项试验。
测量方法虽然简单，但影响测量精准度的因素很多，必需选择合适的仪表，按有关规定进行测量，才能得到较精准的结果。
为保证测量的精准性、测量设备和人员的安全、加快试验进程。
测量时须注意的事项如下：1）考虑到有很多因素影响直流电阻测量的精准度，如仪表的精准度级、试验接线方式、温度测量的精准性、连线接触情形及电流稳定程度等，在测量完后要复查一遍，有怀疑时要予以重测，以求得精准的测量结果。
2）测量时，非被试绕组均应开路，不能短接。
在测量低压绕组时，在电源开合瞬间会在高压绕组中感应出较高的电压，应注意人身安全。
3）由于变压器电感较大，电源在接通或断开瞬间，自感电动势很高，因此为防止仪表损坏，要特别注意操作次序。
接通电源时，要先接通电源回路，再接通电压表或检流计，再断开电源回路。
4）测量电阻值应校正引线的影响。
5）为了与出厂值或以往测量值进行比较，应降任意温度下测量的直流电阻值换算到相同温度下，当换算到20℃时，可参照附表进行。
6）带有电压分接头的变压器，测量应在全部分接头位置上进行。
7）三相变压器有中点引出线时，应测量各相绕组的电阻；无中点引出线时，可以测量线间电阻，然后计算各相电阻。
变压器绕组的直流电阻测试
变压器绕组的直流电阻测试摘要:变压器是电力系统的核心设备，而变压器绕组的直流电阻测试又是变压器非常重要的试验项目。
变压器直流电阻试验可以检查引线的焊接或连接质量、绕组有无匝间短路或开路以及分接开关的接触是否良好等缺陷。
同时介绍了对直流电阻测量结果的判断方法和实际工作中经常遇到的几种典型的三相电阻不平衡原因，最后总结了这些年来对测量直流电阻试验时的注意事项。
关键词:变压器；直流电阻；分析判断1引言变压器绕组的直流电阻是变压器出厂交接和预防性试验的基本项目之一，也是变压器发生故障后的重要检查项目。
在规程中，其次序排在变压器试验项目的第二位，这是因为直流电阻及其不平衡率对综合判断变压器绕组(包括导杆和引线，分接开关及绕组)的故障可提供重要的信息。
通过直流电阻的试验可以检查：绕组回路是否有短路、开路或接错线；绕组焊接质量；分接开关各个位置接触是否良好；绕组或引出线有无折断处；并联支路的正确性。
是否存在由几条并联导线绕成的绕组发生一处或几处断线的情况以及层、匝间有无短路的现象。
此测试项目对发现上述缺陷具有重要意义。
2变压器绕组的直流电阻测试周期《电力设备预防性试验规程》中规定变压器绕组直流电阻的测量周期为：(1)1～3年；(2)无励磁调压变压器变换分接位置后；(3)有载调压变压器的分接开关检修后（在所有分接侧）；(4)大修后；(5)必要时。
3变压器绕组连同套管的直流电阻测试方法及注意事项3.1测试方法使用变压器直流电阻测试仪进行测量。
3.2试验步骤(1)变压器各绕组短路接地充分放电；(2)记录变压器编号、铭牌等相关参数；(3)测量并记录上层油温及环境温度和湿度；(4)将测量设备或仪表通过测试线与被测绕组有效连接，开始测量；(5)直阻显示测量数据后，一般应继续等待2min-3min，进一步确认数据稳定后方可记录，对大容量变压器的低压绕组尤其要如此；(6)测试完毕应使用测量设备或仪表上的“放电”或“复位”键对被测绕组充分放电；(7)在更改接线或拆线前，还应用接地线人为放电。
测量变压器二次绕组相间直流电阻课件
测量结果
发现某相绕组之间的直流电阻值异常，可能存在匝间短路 或接触不良等问题。
结果分析
根据测量结果，结合变压器的故障表现，分析可能的原因， 并提出相应的处理建议。同时，也为后续的故障处理和修 复提供了重要的参考依据。
THANKS
感谢观看
结果分析
根据测量结果，结合变压器的运行状 况，分析可能的原因，并提出相应的 处理建议。
实例二
01
测量背景
02
测量过程
03
测量结果
04
结果分析
实例三
测量背景
某220kV变压器发生故障，需要通过对二次绕组相间直流 电阻进行测量来诊断故障原因。
测量过程
采用高精度的直流电阻测试仪，按照标准测试方法对变压 器二次绕组相间电阻进行测量。
之一。
通过测量变压器二次绕组相间直 流电阻，可以了解变压器的设计、
制造和材料等方面的信息。
变压器二次绕组相间直流电阻测量的意义
评估变压器的电气性能
1
发现潜在的故障和隐患
2
提高变压器的可靠性和稳定性
3
变压器二次绕组相间直流电阻测量在电力系统中的作用
保障电力系统的安全稳定运行
提高电力设备的维护和管理水平
提高设备精度
。
优化测试环境
培训操作人员 引入自动化测试系统
实例一
测量背景
某500kV变压器在运行过程中出现异 常，需要通过测量二次绕组相间直流 电阻来诊断问题。
测量过程
采用直流电阻测试仪，按照标准测试 方法对变压器二次绕组相间电阻进行 测量。
测量结果
经过测量，发现某相绕组之间的直流 电阻值异常，可能存在匝间短路或接 触不良等问题。
变压器绕组直流电阻测量方法
变压器绕组直流电阻测量方法变压器是电力系统中常用的电气设备，用于改变电压的大小。
在变压器的设计、制造和运行过程中，需要对绕组的直流电阻进行测量。
本文将介绍变压器绕组直流电阻的测量方法。
一、测量原理变压器绕组的直流电阻测量是通过测量绕组的电压和电流来计算直流电阻的值。
直流电阻是电阻器通过绕组时的电压降与电流之比。
二、测量仪器进行变压器绕组直流电阻测量需要使用以下仪器：1. 电流源：提供已知电流的直流电源。
2. 电压表：用于测量绕组上的电压。
3. 电流表：用于测量流过绕组的电流。
4. 万用表：用于测量电压、电流和电阻。
三、测量步骤1. 断开变压器的电源，确保绕组处于断开状态。
2. 使用万用表测量电源电压，记录下来。
3. 将电流源连接到待测绕组的一端，将电流表连接到绕组的另一端。
4. 打开电流源，使电流通过绕组。
5. 使用电压表测量绕组的电压，记录下来。
6. 根据测得的电流和电压值，计算出直流电阻的值。
7. 重复以上步骤，对其他绕组进行测量。
四、测量注意事项1. 在测量过程中，应确保绕组没有接地，以免影响测量结果。
2. 测量时应注意安全，避免触电事故的发生。
3. 测量前应检查仪器的准确性和工作状态，确保测量结果的准确性。
4. 测量时应保持绕组干燥和清洁，以免影响测量结果。
5. 测量结束后，应及时关闭电源，避免能源的浪费和安全隐患。
五、测量结果的分析测量得到的直流电阻值反映了绕组内部的电阻情况。
对于变压器而言，绕组的直流电阻是一个重要的参数，它直接影响变压器的电气性能和运行状态。
正常情况下，绕组的直流电阻应该稳定，如果发现直流电阻发生异常变化，可能是由于绕组接触不良、电阻材料老化等原因引起的，需要及时进行维修或更换。
六、总结变压器绕组直流电阻的测量是变压器设计、制造和运行过程中必不可少的一项工作。
通过合理选择测量仪器和严格按照测量步骤进行测量，可以获得准确的测量结果，为变压器的正常运行提供保障。
同时，对测量结果的分析可以帮助判断变压器绕组的健康状况，及时进行维修和更换，确保电力系统的安全稳定运行。
测量变压器线圈的直流电阻
测量变压器线圈的直流电阻变压器是一种电力设备，常用于变换电压和电流。
其结构主要由线圈、铁芯和绝缘材料组成。
其中，线圈承担着变压器的电学部分。
变压器线圈的直流电阻是其重要的物理参数之一，不仅与线圈的材料和结构密切相关，同时也反映了线圈内部的连接和绝缘情况。
因此，准确测量变压器线圈的直流电阻是保证其稳定运行的一个重要保障。
测量变压器线圈直流电阻的常用方法目前对于变压器线圈直流电阻的测量主要分为两类方法：四端子法和两端子法。
四端子法四端子法是一种精度高的测量方法，其基本原理是通过在测量终端为线圈两端的情况下，利用两个额外的电极与测量电极相距较远，消除测量导线电阻对测量结果的影响。
该方法可以有效避免测量误差，精度达到了0.1%以下，是目前测量变压器线圈直流电阻的最常用的方法之一。
两端子法两端子法是一种简单的测量方法，也是目前其他电气器件测量电阻常用的方法之一，其基础原理是使用电接点A和B分别连接变压器线圈的两端，通过测量电源提供的电流值以及电压降实现线圈电阻的测量。
该方法操作简单，但是受电源电压、检测仪器性能等因素影响会导致较大的测量误差，因此不适合要求精度较高的检测场合。
测量变压器线圈直流电阻的注意事项测量变压器线圈直流电阻需要注意以下几点：1.变压器不应处于正常工作状态时测量其电阻，应在测试之前停止其运行，以避免对测量结果的影响。
2.在进行测量时，应将测量端子连接稳定，避免电路接触松动、插头接触不良等问题，确保测量精度。
3.在使用四端子法进行测量时，需要考虑额外电极距离的选择，较小的间距会增加外界电磁干扰，较大的间距会降低测量精度。
4.在使用两端子法进行测量时，需要考虑电流注入点和电压测量点之间接触电阻的影响，通常使用 Kelvin 电桥可以消除接触电阻的影响。
5.在测试变压器线圈直流电阻时，应该对异常情况警惕和密切关注。
如果发现测量电阻明显不一致、异常大或者异常小，应立即检查电路的连接情况和电气绝缘一部等情况，排除异常因素。
变压器测量绕组连同套管直流电阻的相关题目
变压器测量绕组连同套管直流电阻的相关题目一、引言在电力系统中，变压器是承载着重要责任的设备之一。
变压器的测量绕组连同套管直流电阻是其重要参数之一，直流电阻测试是变压器运行和维护中的一项重要工作。
本文将深入探讨变压器测量绕组连同套管直流电阻的相关题目，从浅入深地介绍这一重要主题。
二、变压器测量绕组连同套管直流电阻的意义测量绕组连同套管直流电阻是用来检测变压器绕组及套管的绝缘质量和连接状态的重要手段。
通过测量绕组连同套管的直流电阻，可以及时发现绕组间短路、绝缘老化等故障，确保变压器的安全运行，延长变压器的使用寿命，提高电力系统的可靠性和稳定性。
三、变压器测量绕组连同套管直流电阻的测试方法1. 测量原理在进行变压器测量绕组连同套管直流电阻之前，首先需要了解测试的原理。
绕组连同套管的直流电阻是通过在测量绕组上加上直流电压，然后利用欧姆表进行测量，根据欧姆表的示数来计算绕组连同套管的直流电阻值。
2. 测量工具常用的绕组连同套管直流电阻测试工具主要有直流电压源和欧姆表。
直流电压源用来在绕组上加上一定的直流电压，欧姆表则用来测量绕组连同套管的直流电阻值。
3. 测量步骤进行测量时，首先需要断开变压器的电源，然后将测试电压加到绕组上，接着使用欧姆表测量电压两端的电压值，最后根据测量结果计算绕组连同套管的直流电阻值。
四、变压器测量绕组连同套管直流电阻的重要性1. 保障变压器的安全运行测量绕组连同套管直流电阻可以及时发现绕组间短路、绝缘老化等故障，保障变压器的安全运行，防止意外事故的发生。
2. 延长变压器的使用寿命定期进行测量绕组连同套管直流电阻可以及时发现问题并进行处理，可以延长变压器的使用寿命，减少因故障而带来的不必要的损失。
3. 提高电力系统的可靠性和稳定性通过测量绕组连同套管直流电阻，及时排除隐患，提高电力系统的可靠性和稳定性，保障电网的正常运行。
五、个人观点和总结变压器测量绕组连同套管直流电阻是非常重要的工作，对保障变压器的安全运行和电力系统的稳定性起着至关重要的作用。
变压器直流电阻测量
变压器直流电阻测量文章从介绍了变压器直流电阻测试目的、方法出发，进行了实例分析，总结了测量变压器直流电阻的注意事项。
希望对相关工作提供参考。
标签：变压器；直流电阻；电流引言变压器是输送电能的重要设备之一，变压器的质量和可靠性能直接关系到安全可靠的输送电力。
所以在制造、出厂及日常维护的过程当中我们应当保持高度警惕，保证其处于正常运行状态。
绕组直流电阻测量按照GB 1094.1-1996《电力变压器第一部分总则》的规定属于变压器的例行试验，所以每一台变压器在制造过程中、制造完成后及日常的维护过程中，都要进行绕组直流电阻的测量。
1 测量变压器直流电阻的目的及方法1.1 测量变压器直流电阻的目的变压器绕组直流电阻测试是变压器出厂及预防性试验的主要项目之一，通过该项试验可以检查绕组导线连接处的焊接或机械连接是否良好，有无焊接或焊接不良的现象，引线与套管、引线与分接开关的连接是否良好，导线的规格电阻率是否符合要求，引线与引线的焊接或机械连接是否良好以及各相绕组的电阻是否平衡等。
1.2 变压器直流电阻的测量方法一种是采用电桥平衡的原理来测量直流电阻的方法即平衡电桥法，常用的平衡电桥有单臂和双臂电桥两种。
另一种方法是在被测电阻中通以直流电流，测量该电阻上的电压降，再根据欧姆定律即可算出被测电阻值，此方法就是电流、电压表法，又被称电压降法。
值得注意的是由于电流表和电压表的内阻对测量结果会产生影响，所以它们被接入测量电路的方式应慎重考虑。
1.3 测量变压器绕组直流电阻的标准对于容量在1600kV A及以下的变压器直流电阻快速测试仪，相间差别一般不大于三相平均值的4%，线间差别一般不大于三相平均值的2%，与以前相同部位测得值比较，其变化不应大于2%。
对于容量在1600kV A以上变压器，各相绕组电阻相互间的差别不应大于三相平均值的2%，无中性点引出线的绕组，线间差别不应大于三相平均值的1%。
2 实例分析某高试班在对220kV主变进行预防性试验时，发现其变中直流电阻超标。
变压器测量绕组连同套管的直流电阻的方法
变压器测量绕组连同套管的直流电阻的方法变压器是电力系统中不可或缺的重要设备，而变压器的绕组是变压器中最重要的部分之一。
为了确保变压器的正常运行，需要对变压器的绕组进行定期检测。
其中，测量绕组连同套管的直流电阻是一项重要的检测项目。
下面，我们来介绍一下变压器测量绕组连同套管的直流电阻的方法。
一、测量原理变压器绕组连同套管的直流电阻是指绕组和套管之间的电阻。
测量时，需要将绕组和套管之间的电阻测量出来，以判断绕组和套管之间的接触是否良好。
测量原理如下：在直流电路中，电流会沿着电路中的所有路径流动，包括绕组和套管之间的路径。
当电流通过绕组和套管之间的路径时，会产生一定的电阻。
根据欧姆定律，电阻等于电压除以电流。
因此，我们可以通过测量电压和电流来计算绕组和套管之间的电阻。
二、测量步骤1.准备工作在进行测量之前，需要进行一些准备工作：（1）将变压器的电源切断，并确保变压器已经完全停止运行。
（2）将变压器的绕组和套管表面清洁干净，以确保测量结果的准确性。
（3）准备好测量仪器，包括万用表、直流电源等。
2.测量电压首先，需要测量绕组和套管之间的电压。
将直流电源的正极连接到绕组上，将负极连接到套管上，然后打开直流电源，调节电压至合适的范围。
使用万用表测量绕组和套管之间的电压，记录下测量结果。
3.测量电流接下来，需要测量绕组和套管之间的电流。
将万用表的电流档位调至合适的范围，然后将万用表的正极连接到绕组上，将负极连接到套管上。
打开直流电源，记录下测量结果。
4.计算电阻最后，根据测量的电压和电流计算绕组和套管之间的电阻。
根据欧姆定律，电阻等于电压除以电流。
将测量得到的电压值除以测量得到的电流值，即可得到绕组和套管之间的电阻值。
三、注意事项在进行变压器测量绕组连同套管的直流电阻时，需要注意以下事项：1.测量时需要将变压器的电源切断，并确保变压器已经完全停止运行。
2.测量前需要将绕组和套管表面清洁干净，以确保测量结果的准确性。
有关变压器直流电阻数据的分析
有关变压器直流电阻数据的分析一、变压器直流电阻试验的意义变压器是电力系统中主要设备之一，要求保证高安全可靠性。
变压器试验对变压器的安全运行起到了重要的保障作用。
变压器绕组的直流电阻测试是变压器试验的主要项目之一，无论是出厂试验、交接试验或预防性试验，还是变压器发生故障后的检查，变压器绕组的直流电阻测试都是必不可少的项目。
因为通过直流电阻的测试，可以检查绕组分接头位置是否正确、分接头接触点是否良好等这些变压器绕组可能存在的潜伏性故障。
与此同时，绕组三相电阻的不平衡率直接影响到变压器运行时三相绕组的电压、电流的平衡，从而反映了变压器的性能。
由此可见，变压器绕组的直流电阻是变压器试验中的一项重要性能参数。
试验人员应对测试得出的绕组三相直流电阻值和最大不平衡率做出具体分析，不但要与出厂直流电阻值大小作比较，还要将该次测量值按绕组不同分接位置做纵向比较，并参照《规程》，做出结论，判断变压器直流电阻是否合格。
测量直流电阻的方法现场使用最多的是电桥法。
常用的试验仪器包括双臂电桥（QJ44型）、电压线2根、电流线2根。
为保障试验的精确性，一般将两根电流接线端接在变压器线圈的外侧，两根电压接线端紧靠线圈内侧，这样可以减小因接线方式带来的误差，将试验误差降到最低。
由于变压器绕组是一个电感元器件，测量时需要电桥电源向它充电，经一定的时间磁饱和后测量数据才能稳定，所以要读取稳定时指示的电阻值。
往往在实际工作中，常常采用一些特定的方法来实现快速测量直流电阻的目的。
二．变压器直流电阻测量反方法的基本原理电力变压器绕组可用等效于被测绕组的电感L和电阻R串联电路表示。
如图一所示。
当t=0，合上开关K，直流电压E加于被测绕组时，由于电感中的电流不能突变，所以直流电源刚接通瞬间，L中的电流为零，电阻中也无电流，图一变压器直流电阻测量基本电路因此，电阻上没有压降，此时E-外施直流电压；K-开关；R-绕组的直流电阻；全部外施电压加在电感的两端。
变压器直流电阻测试
变压器直流电阻测试
5 试验数据分析处理 纵向比较：与交接数据、历年预试数据比较
横向比较：三相比较、同类型设备比较
变压器直流电阻测试
6 故障分析
故障现象（与正常情况下的测试值相比较）
Y型接线
一个线间电阻值不 变，两个线间电阻 值测不出（阻值很
大）
△型接线
两个线间电阻值较正常 值上升1.5倍，一个线间
增大r，可用在回路中串入适当的附加电阻来达 到，一般为被测电阻的4～6倍。此时测量电压应 相应提高，避免电流过小影响测量的灵敏度。
变压器直流电阻测试
4 试验接线及注意事项 测试电流的选择
高压绕组 低压绕组 测试结束后，如有可能要进行消磁。
变压器直流电阻测试
4 试验接线及注意事项
如果常规方法测量低压侧绕组直流电阻需要时 间太长时，可考虑采用助磁法测量。
变压器直流电阻测试
4 试验接线及注意事项 直阻测量时，电流加不上 ➢检查三侧接地刀闸是否已经拉开 ➢检查测试线夹是否接触良好 ➢检查试验仪器量程选择是否合适
变压器直流电阻测试
5 试验数据分析处理 R2= R1(T+t2)/ (T+t1)，式中R1、 R2分别为 在温度t1、t2下的电阻值， T为电阻温度常数， 铜导线取235，铝导线取225），一般要求把直 流电阻换算到75℃下进行比较。
三个线间电阻都降 至正常值的（0.5～ 1）倍，其中一个阻
值低得多
△型接线
三个线间电阻都降至正 常值的（0～1）倍，其
中两个阻值低得多
分析结果
两相线圈 匝间短路
变压器直流电阻测试
6 故障分析
故障现象（与正常情况下的测试值相比较）
Y型接线
△型接线
变压器高压试验技术_1_变压器绕组直流电阻的测量及分析_朱华
②分接开关指位指针移位也会导致变压器绕组直流 电阻不平衡率超标。 一般表现为测量数据散乱，不符合正 常规律。
[例] 某 110kV 变电站年度检修时，2 号主变 [型号为 SFSZ-31500/110， 电 压 比 为 （110±8×1.25%/37±2×2.5%/11） kV，合 肥 ABB 生 产]做 预 防 性 试 验 时 ，在 变 压 器 35kV 侧 绕组直流电阻测试数据如表 5 所示。
表 2 1 号主变低压绕组直流电阻第 2 次测量数据
低压线圈直阻 ab/mΩ bc/mΩ ca/mΩ 不平衡率/%
备注
3395 测试仪 （电流 20A）
3.229
3.248 3.252
0.89
充电 10min
3395 测试仪 （电流 40A）
3.277
3.290 3.283
0.41
充电 10min
造成测量数据超标的原因是充电电流小、 充电时间 不足、测试数据未稳定就读取数值。 该变压器是五柱铁芯 且低压绕组为三角形连接的大型变压器， 若仍像中小型 变压器那样，用小容量电源作测量电源，则电流达到稳定 的时间长达数小时甚至超过 10 小时，不能保证测量准确 度，甚至造成误判断。
器进行有序、合理的测试，并根据测量结果进行判断。 常
见的人为因素造成的测试结果不准确是由以下几种原因
● 引起的：
栏 目
（1）测量仪器的 选 择 不 正 确 ，仪 器 本 身 精 度 不 够 ，测
编 辑
量方法选用不恰当。
梁
[例]某 村 新 增 一 台 S9-50/10 的 油 浸 变 压 器 ，测 量 低
2 试验的方法
测量变压器绕组的直流电阻一般采用的方法有电 桥法和压降法 2 种。 试验时，应测量变压器各次绕组的直 流电阻。 三相变压器可测量线间电阻，有中性点引出的， 要测量相电阻。 对带有分接头的绕组，交接和大修试验 时，应测量所有分接头位置的绕组电阻值。 2.1 电桥法
变压器直流电阻测量试析
变压器直流电阻测量试析变压器绕组直流电阻测试是变压器预防性试验的主要项目之一，通过该项试验可以：检查绕组焊接质量；检查分接开关各个位置接触是否良好；检查绕组或引出线有无折断处；检查并联支路的正确性，是否存在由几根并联导线绕制成的绕组发生一处或多处断线的情况；检查层、匝间有无短路的现象。
变压器绕组直流电阻测量是简单常规的试验项目，但随着变压器容量的不断增大，测量时间明显随之增长，并且对准确度要求很高的项目。
它是确保变压器生产质量、检修质量和安全运行的一个重要手段。
1变压器绕组直流电流电阻测量原理测量变压器绕组直流电阻与测量一般电阻不同，变压器绕组具有巨大的电感，它可用图[1]所示的等值电路表示，图 1 中L为变压器绕组的电感，R 为变压器绕组的直流电阻，随着变压器电压等级的提高和单台容量的增大高压绕电感可达数百亨，而其直流电阻在10-1～10-2Ω 之间；低压绕组的电感则在数亨和数十亨之间，而其电阻则在10-2～10-3Ω 之间。
举例：某台240MVA，220KV 变压器高低压绕组的电感分别为162H 和 2.53H。
在图1中，合上开关K时，过渡过程方程式为由表1可见，充电电流增长的快慢完全决定于回路的T。
电流达到基本稳定能满足测量要求通常要在接通电路5T以后，对于大型电力变压器的绕组，其电感大而电阻小，加上电桥的电阻，整个回路的T仍很大，给测量工作带来很大困难，因此应探索减小回路时间常数的方法。
2 缩短测量时间的方法由上述可知，时间常数T=L/R，可见要减小时间常数，可以从以下两方面入手：2.1 减小电感L。
为此要加大测量电流，提高铁芯磁通密度，使铁芯趋于饱和。
这样试验电源的容量就要增大。
对于有中性点引出的变压器绕组可以采用三相同时通入同方向电流的容量就要增大，对于有中性点引出的变压器绕组可以采用三相同时通入同方向电流的所谓零序法使磁路磁组增加，从而使其电感减小。
另外，还可以利用非被试绕组助磁等方法，但这些方法对运行单位来说使用起来都比较困难。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
测量变压器绕组直流电阻的意义以及注意事项
变压器绕组直流电阻的测量是变压器试验中既简便又重要的一个试验项目。
测量变压器绕组连同套管的直流电阻，可以检查出绕组内部导线接头的焊接质量、引线与绕组接头的焊接质量、电压分接开关各个分接位置及引线与套管的接触是否良好、并联支路连接是否正确、变压器载流部分有无短路情况以及绕组有无短路现象;另外，在变压器短路试验和温升试验中，为提供准确的绕组电阻值，也需要进行直流电阻的测量。
因此，绕组直流电阻的测量是变压器是变压器试验的主要项目。
交接试验标准规定为必做项目;预防性试验规程规定，变压器运行1-3年后、无励磁调压变压器变换分接位置后、有载调压变压器分接开关检修后(在所有分接侧)和大修后及必要时，都必须做此项试验。
测量变压器绕组的直流电阻采用电压降法或电桥法。
测量方法虽然简单，但影响测量准确度的因素很多，必须选择合适的仪表，按有关规定进行测量，才能得到较准确的结果。
为保证测量的准确性、测量设备和人员的安全、加快试验进程。
测量时须注意的事项如下：
1)带有电压分接头的变压器，测量应在所有分接头位置上进行。
2)三相变压器有中点引出线时，应测量各相绕组的电阻;无中点引出线时，可以测量线间电阻，然后计算各相电阻。
3)测量必须在绕组温度稳定的情况下进行，要求绕组与环境温度相差不超过3℃。
在温度稳定的情况下，一般可用变压器的上层油温作为绕组温度，测量时应做好记录。
4)由于变压器的电感较大，电流稳定所需的时间较长。
为了测量准确，必须等待表计指示稳定后再读数，必要时应采取措施缩短稳定时间。
5)考虑到有很多因素影响直流电阻测量的准确度，如仪表的准确度级、试验接线方式、温度测量的准确性、连线接触状况及电流稳定程度等，在测量完后要复查一遍，有怀疑时要予以重测，以求得准确的测量结果。
6)测量时，非被试绕组均应开路，不能短接。
在测量低压绕组时，在电源开合瞬间会在高压绕组中感应出较高的电压，应注意人身安全。
7)由于变压器电感较大，电源在接通或断开瞬间，自感电动势很高，因此为防止仪表损坏，要特别注意操作顺序。
接通电源时，要先接通电源回路，再接通电压表或检流计，再断开电源回路。
8)测量电阻值应校正引线的影响。
9)为了与出厂值或以往测量值进行比较，应降任意温度下测量的直流电阻值换算到相同温度下，当换算到20℃时，可参照附表进行。
(分享来源：一览变压器英才网）。
