螺钉长度标准
内六角螺钉标准尺寸表
内六角螺钉标准尺寸表内六角螺钉是一种常见的紧固件，广泛应用于各种机械设备和结构中。
内六角螺钉的标准尺寸是根据国际标准化组织（ISO）制定的，主要包括螺纹规格、长度、直径、头部形状和材料等方面。
下面是内六角螺钉标准尺寸表。
螺纹规格内六角螺钉的螺纹规格主要有一般螺纹、细牙螺纹和粗牙螺纹。
一般螺纹是最常见的规格，其中最常见的系列是M3到M12的规格，螺纹步距分别为0.5mm，0.7mm和1.0mm。
细牙螺纹是用于较小直径的螺钉，步距相对较小，例如M1到M2规格的螺纹步距为0.25mm。
粗牙螺纹则适用于大规格和高强度应用。
长度内六角螺钉的长度通常以毫米（mm）为单位进行标记。
长度的测量通常是从螺钉头的底部到螺钉末端的长度。
内六角螺钉的长度可以根据具体应用的需要进行定制，但也有一些常见的长度规格，例如10mm，16mm，20mm等。
常见的长度范围通常从6mm到50mm，然而，更长或更短的螺钉也可以根据需要制造。
直径内六角螺钉的直径也是以毫米（mm）为单位进行标记的。
直径通常是指螺钉的外径，内六角螺钉的头部直径通常比螺纹直径稍大。
直径的常见规格包括M3、M4、M5等，其中M3通常代表螺纹直径为3mm的螺钉。
直径范围通常从2mm到20mm，但也有超过20mm的大直径螺钉。
头部形状内六角螺钉的头部形状通常有两种，一种是圆头，另一种是圆柱头。
圆头内六角螺钉在头部有一个为六角形的凹槽，可以使用内六角扳手进行紧固和松动。
圆柱头内六角螺钉的头部呈圆柱状，可以使用平头螺丝刀进行操作。
根据具体应用需求，选择合适的头部形状。
材料内六角螺钉的制造材料通常是高强度钢，不锈钢或铝合金等金属材料。
高强度钢螺钉通常制作成8.8级或10.9级，而不锈钢螺钉通常采用A2、A4等材料进行规定。
材料的选择要根据具体应用的需求进行考虑，以确保螺钉的可靠性和耐腐蚀性。
内六角螺钉的标准尺寸表是根据国际标准化组织的标准规定制定的，不同国家和地区可能会有一些差异，但基本的尺寸规格通常是类似的。
螺钉国标图示
螺钉国标图示1. 内六角平端紧定螺钉 GB77-85（ISO4026-1977）材料：钢机械性能：33H 45H ；不锈钢机械性能：A2-70螺纹规格d M3 M4 M5 M6 M8 M10 M12 M16 M20dp max 2.0 2.5 3.5 4.0 5.5 7.0 8.5 12.0 15.0 s 1.5 2.0 2.5 3.0 4.0 5.0 6.0 8.0 10.0 t min 2.0 2.5 3.0 3.5 5.0 6.0 8.0 10.0 12.0 L 4-16 5-20 6-25 8-30 10-40 12-50 16-60 20-60 25-602. 内六角锥端紧定螺钉 GB78-85（ISO4027-1977）材料：钢机械性能：33H 45H ；不锈钢机械性能：A2-70螺纹规格d M3 M4 M5 M6 M8 M10 M12 M16 M20 dp max 1.5 2.0 2.5 3.0 4.0 5.0 s 1.5 2.0 2.5 3.0 4.0 5.0 6.0 8.0 10.0 t min 2.0 2.5 3.0 3.5 5.0 6.0 8.0 10.0 12.0 L 5-16 6-20 8-25 10-30 12-40 16-50 20-60 25-60 30-603．内六角圆柱端紧定螺钉 GB79-85（ISO4028-1977）材料：钢机械性能：33H 45H ；不锈钢机械性能：A2-70螺纹规格d M3 M4 M5 M6 M8 M10 M12 M16 M20dp max 2.0 2.5 3.5 4.0 5.5 7.0 8.5 12.0 15.0 s 1.5 2.0 2.5 3.0 4.0 5.0 6.0 8.0 10.0 t min 2.0 2.5 3.0 3.5 5.0 6.0 8.0 10.0 12.0Z 短圆柱端max 1.0 1.25 1.50 1.75 2.25 2.75 3.25 4.30 5.30 长圆柱端max 1.75 2.25 2.75 3.25 4.30 5.30 6.30 8.36 10.36 L 6-16 8-20 10-25 14-30 16-40 20-50 25-60 30-60 35-604．内六角凹端紧定螺钉 GB80-85（ISO4029-1977）材料：钢机械性能：33H 45H ；不锈钢机械性能：A2-70螺纹规格d M3 M4 M5 M6 M8 M10 M12 M16 M20dp max 1.4 2.0 2.5 3.0 5.0 6.0 8.0 10.0 14.0 s 1.5 2.0 2.5 3.0 4.0 5.0 6.0 8.0 10.0 t min 2.0 2.5 3.0 3.5 5.0 6.0 8.0 10.0 12.0 L 4-16 5-20 6-25 8-30 10-40 12-50 16-60 20-60 25-605．开槽圆柱头螺钉 GB65-85（ISO1207-1983）材料：钢机械性能：4.8 ；不锈钢机械性能：A2-50螺纹规格d M2 M2.5 M3 M5 M6 M8 M10b 25 25 25 38 38 38 38dk max 3.8 4.5 5.5 8.5 10.0 13.0 16.0K max 1.4 1.8 2.0 3.3 3.9 5.0 6.0n 公称0.5 0.6 0.8 1.2 1.6 2.0 2.5t min 0.6 0.7 0.85 1.3 1.6 2 2.4L 4-20 5-25 6-30 10-50 12-60 16-80 20-806．开槽盘头螺钉 GB67-85（ISO1580-1983）材料：钢机械性能：4.8 ；不锈钢机械性能：A2-50螺纹规格d M3 M3.5 M4 M5 M6 M8 M10b 25 33 38 38 38 38 38dk max 5.6 7.0 8.0 9.5 12 16 20K max 1.8 2.1 2.4 3.0 3.6 4.8 6.0n 公称0.8 0.8 1.2 1.2 1.6 2.0 2.5t min 0.7 0.8 1.0 1.2 1.4 1.9 2.4L 6-30 8-35 8-40 10-50 12-60 16-80 20-807．开槽沉头螺钉 GB68-85（ISO2009-1983）材料：钢机械性能：4.8 ；不锈钢机械性能：A2-50螺纹规格d M2 M2.5 M3 M3.5 M4 M5 M6 M8 M10b 25 25 25 33 38 38 38 38 38dk max 3.8 4.7 5.5 6.5 8.4 9.3 11.3 15.8 18.3K max 1.2 1.5 1.65 1.93 2.70 2.70 3.30 4.65 5.00 n 公称0.5 0.6 0.8 0.8 1.2 1.2 1.6 2.0 2.5t min 0.4 0.5 0.6 0.7 1.0 1.1 1.2 1.8 2.0 L 4-20 5-25 6-30 8-35 8-40 10-50 12-60 16-80 20-80GB69-85（ISO2010-1983）开槽半沉头螺钉材料：钢机械性能：4.8不锈钢机械性能：A2-50螺纹规格d M2 M2.5 M3 M4 M5 M6 M8 M10b 25 25 25 38 38 38 38 38dk max 3.8 4.7 5.5 8.4 9.3 11.3 15.8 18.3K max 1.2 1.5 1.65 2.7 2.7 3.3 4.65 5.00n 公称0.5 0.6 0.8 1.2 1.2 1.6 2.0 2.5t min 0.8 1.0 1.2 1.6 2.0 2.4 3.2 3.8 L 4-20 5-25 6-30 8-40 10-50 12-60 16-80 20-80GB818-85（ISO7045-1983）十字槽盘头螺钉材料：钢机械性能：4.8不锈钢机械性能：A2-50螺纹规格d M2 M2.5 M3 M4 M5 M6 M8 M10b 25 25 25 38 38 38 38 38dk max 4.0 5.0 5.6 8.0 9.5 12.0 16.0 20.0K max 1.6 2.1 2.4 3.1 3.7 4.6 6.0 7.5mH型 1.9 2.7 3.0 4.4 4.9 6.9 9.0 10.1 Z型 1.9 2.6 2.9 4.4 4.6 6.8 8.8 10.0 槽号0 1 1 2 2 3 4 4 L 4-20 5-25 6-30 8-40 10-50 12-60 16-80 20-80GB819-85（ISO7046-1983）十字槽沉头螺钉材料：钢机械性能：4.8不锈钢机械性能：A2-50螺纹规格d M2 M2.5 M3 M4 M5 M6 M8 M10b 25 25 25 38 38 38 38 38dk max 3.8 4.7 5.5 8.4 9.3 11.3 15.8 18.3K max 1.20 1.50 1.65 2.70 2.70 3.30 4.65 5.00mH型 1.90 2.90 3.20 4.60 5.20 6.80 8.90 10.00 Z型 2.00 3.00 3.20 4.60 5.10 6.80 9.00 10.00 槽号0 1 1 2 2 3 4 4 L 4-20 5-25 6-30 8-40 10-50 12-60 16-80 20-80GB820-85（ISO7047-1983）十字槽半沉头螺钉材料：钢机械性能：4.8不锈钢机械性能：A2-50螺纹规格d M2 M2.5 M3 M4 M5 M6 M8 M10b 25 25 25 38 38 38 38 38dk max 3.80 4.70 5.50 8.40 9.30 11.30 15.80 18.3K max 1.20 1.50 1.65 2.70 2.70 3.30 4.65 5.00mH型 2.00 3.00 3.40 5.20 5.40 7.30 9.60 10.40 Z型 2.20 3.00 3.80 5.20 5.60 7.20 9.60 10.40 槽号0 1 1 2 2 3 4 4 L 4-20 5-25 6-30 8-40 10-50 12-60 16-80 20-80DIN7991-86内六角沉头螺钉材料：钢机械性能：8.8 10.9不锈钢机械性能：A2-70螺纹规格d M3 M4 M5 M6 M8 M10 M12 M16 M20 L<125 12 14 16 18 22 26 30 38 46 125<L≤20024 28 32 36 44 52 L>200 45 49 57 65 dk max 6 8 10 12 16 20 24 30 36K max 1.70 2.30 2.80 3.30 4.40 5.50 6.50 7.50 8.50s 公称 2.00 2.50 3.00 4.00 5.00 6.00 8.00 10.0 12.0t min 0.95 1.55 2.05 2.25 3.20 4.10 4.30 5.00 5.60 L 8-30 8-40 10-50 12-50 16-60 20-70 25-70 35-90 40-100公制螺纹镀锌瓦楞闩材料：钢机械性能：4.8螺纹直径d M4 M5 M6 M8b 38 38 38 38dk 9.50 11.5 14.0 18.50K 2.50 3.00 3.50 4.50 s max 7 8 10 13m max 3.20 4.00 5.00 6.50 L 8-60 10-70 12-80 16-100GB99-86开槽圆头木螺钉材料：钢铜 L0=2/3Ld 公称 2.5 3 3.5 4 4.5 5 5.5 6dk max 4.63 5.80 6.75 7.65 8.60 9.50 10.50 11.05 K max 1.98 2.37 2.65 2.95 3.25 3.5 3.95 4.34 n 公称0.60 0.80 0.90 1.00 1.20 1.20 1.40 1.60 t min 0.90 1.06 1.26 1.38 1.60 1.90 2.10 2.20 L 6-20 8-25 8-40 12-60 16-80 20-90 25-90 30-100GB100-86开槽沉头木螺钉材料：钢铜 L0=2/3Ld 公称 2.5 3 3.5 4 4.5 5 5.5 6dk max 5 6 7 8 9 10 11 12 K max 1.40 1.70 2.0 2.2 2.7 3.0 3.2 3.5 n 公称0.60 0.80 0.90 1.00 1.20 1.20 1.40 1.60 t min 0.64 0.79 0.95 1.05 1.30 1.46 1.56 1.71 L 6-20 8-25 8-40 12-60 16-80 20-90 25-90 30-100GB101-86开槽半沉头木螺钉材料：钢铜 L0=2/3Ld 公称 2.5 3 3.5 4 4.5 5 5.5 6dk max 5 6 7 8 9 10 11 12 K max 1.40 1.70 2.00 2.20 2.70 3.00 3.20 3.50n 公称0.60 0.80 0.90 1.00 1.20 1.20 1.40 1.60 t min 0.90 1.10 1.36 1.46 1.80 2.00 2.20 2.30 L 6-20 8-25 8-40 12-60 16-80 20-90 25-90 30-100GB950-86十字槽圆头木螺钉材料：钢铜 L0=2/3Ld 公称 2.5 3 3.5 4 4.5 5 5.5 6dk max 4.63 5.80 6.75 7.65 8.60 9.50 10.50 11.05K max 1.98 2.37 2.65 2.95 3.25 3.50 3.95 4.34 m （参考） 2.70 3.70 3.90 4.30 4.50 4.70 6.10 6.60 槽号 1 2 2 2 2 2 3 3L 6-20 8-25 8-40 12-60 16-80 20-90 25-90 30-100GB951-86十字槽沉头木螺钉材料：钢铜 L0=2/3Ld 公称 2.5 3 3.5 4 4.5 5 5.5 6dk max 5 6 7 8 9 10 11 12K max 1.40 1.70 2.0 2.2 2.7 3.0 3.2 3.5 m （参考） 2.70 3.80 4.20 4.80 5.20 5.40 6.70 7.30 槽号 1 2 2 2 2 2 3 3L 6-20 8-25 10-40 12-60 16-80 20-90 25-90 30-100 GB952-86十字槽半沉头木螺钉材料：钢铜 L0≈2/3Ld 公称 2.5 3 3.5 4 4.5 5 5.5 6dk max 5 6 7 8 9 10 11 12K max 1.40 1.70 2.00 2.20 2.70 3.00 3.20 3.50 m （参考） 2.90 3.90 4.30 4.90 5.30 5.50 6.80 7.40 槽号 1 2 2 2 2 2 3 3L 6-20 8-25 10-40 12-60 16-80 20-80 25-90 30-100GB102-86六角头木螺钉材料：钢铜 L0≈2/3Ld 公称 6 8 10 12s max 10 13 16 18K max 4.38 5.68 6.85 7.95L 25-80 30-100 36-100 40-120GB/T14210-93墙板自攻螺钉L≤50mm 全螺纹L1=6mm L>50mm b>45mm材料：日本SWRCH18A 美国C1018螺纹规格 3.5 3.9 4.2螺距P 1.4 1.6 1.7导程S 2.8 3.2 3.4dk max 8.58m （参考） 5.00槽号 2L 19-50 25-75 40-100QB/SB1005-91米字槽沉头纤维板螺钉材料：渗碳钢L≤70mm 全螺纹L>70mm 螺纹长度按协议螺纹规格 3 3.5 4 4.5 5 6螺距P 1.35 1.60 1.80 2.0 2.2 2.6a max 2.36 2.60 2.80 3.0 3.20 3.60dk max 6 7 8 9 10 12K ≈ 1.80 2.0 2.35 2.55 2.85 3.35m ≈ 3.0 4.0 4.4 4.8 5.3 6.6槽号 1 2 2 2 2 3L 12-40 13-50 16-60 20-70 25-100 60-100GB845-85（ISO7049-1983）十字槽盘头自攻螺钉材料：渗碳钢不锈钢L≤50mm 全螺纹L>50mm 螺纹长度按协议螺纹规格ST2.2 ST2.9 ST3.5 ST4.2 ST4.8 ST5.5 ST6.3 dk max 4 5.6 7 8 9.5 11 12K max 1.60 2.40 2.60 3.10 3.70 4.0 4.60mH型 1.90 3.00 3.90 4.40 4.90 6.40 6.90 Z型 2 3 4 4.40 4.80 6.20 6.80 槽号0 1 2 2 2 3 3 L 4.5-16 6.5-19 9.5-32 13-38 16-45 19-50 22-75GB846-85（ISO7050-1983）十字槽沉头自攻螺钉材料：渗碳钢不锈钢L≤50mm 全螺纹L>50mm 螺纹长度按协议螺纹规格ST2.2 ST2.9 ST3.5 ST4.2 ST4.8 ST5.5 ST6.3 dk max 3.8 5.5 7.3 8.4 9.3 10.3 11.3 K max 1.10 1.70 2.35 2.60 2.80 3.00 3.15mH型 1.90 3.2 4.40 4.60 5.20 6.60 6.80 Z型 2.00 3.20 4.30 4.60 5.10 6.50 6.80 槽号0 1 2 2 2 3 3 L 4.5-16 6.5-19 9.5-32 13-38 16-45 19-50 22-75GB847-85（ISO7051-1983）十字槽半沉头自攻螺钉材料：渗碳钢不锈钢L≤50mm 全螺纹L>50mm 螺纹长度按协议螺纹规格ST2.2 ST2.9 ST3.5 ST4.2 ST4.8 ST5.5 ST6.3 dk max 3.80 5.50 7.30 8.40 9.30 10.30 11.30 K max 1.10 1.70 2.35 2.60 2.80 3.00 3.15MH型 2.20 3.40 4.80 5.20 5.40 6.70 7.30 Z型 2.20 3.30 4.80 5.20 5.60 6.60 7.20 槽号0 1 2 2 2 3 3L 4.5-16 6.5-19 9.5-32 13-38 16-45 19-50 22-75GB5282-85（ISO1481-1983）开槽盘头自攻螺钉材料：渗碳钢不锈钢L≤50mm 全螺纹L>50mm 螺纹长度按协议螺纹规格ST2.2 ST2.9 ST3.5 ST4.2 ST4.8 ST5.5 ST6.3 dk max 4.0 5.6 7.0 8.0 9.5 11.0 12.0 K max 1.30 1.80 2.10 2.40 3.00 3.20 3.60 n 公称0.50 0.80 1.0 1.2 1.2 1.6 1.6 t min 0.50 0.70 0.80 1.00 1.20 1.30 1.40 L 4.5-16 6.5-19 9.5-32 13-38 16-45 19-50 22-75GB5283-85（ISO1482-1983）开槽沉头自攻螺钉材料：渗碳钢不锈钢L≤50mm 全螺纹L>50mm 螺纹长度按协议螺纹规格ST2.2 ST2.9 ST3.5 ST4.2 ST4.8 ST5.5 ST6.3 dk max 3.80 5.50 7.30 8.40 9.30 10.3 11.3 K max 1.10 1.70 2.35 2.60 2.80 3.00 3.15 n 公称0.50 0.80 1.00 1.20 1.20 1.60 1.60 t min 0.40 0.60 0.90 1.00 1.10 1.10 1.20 L 4.5-16 6.5-19 9.5-32 13-38 16-45 19-50 22-75GB5284-85（ISO1483-1983）开槽半沉头自攻螺钉材料：渗碳钢不锈钢L≤50mm 全螺纹L>50mm 螺纹长度按协议螺纹规格ST2.2 ST2.9 ST3.5 ST4.2 ST4.8 ST5.5 ST6.3 dk max 3.80 5.50 7.30 8.40 9.30 10.3 11.3 K 1.10 1.70 2.35 2.60 2.80 3.00 3.15 n 公称0.50 0.80 1.00 1.20 1.20 1.60 1.60 t min 0.80 1.20 1.40 1.60 2.00 2.20 2.40 L 4.5-1.6 6.5-19 9.5-22 13-38 16-45 19-50 22-75GB5285-85（ISO1479-1983）六角头自攻螺钉材料：渗碳钢不锈钢螺纹规格ST2.2 ST2.9 ST3.5 ST4.2 ST4.8 ST5.5 ST6.3 ST8.0 S max 3.20 5.00 5.50 7.00 8.00 8.00 10.0 13.0 K max 1.60 2.30 2.60 3.00 3.80 4.10 4.70 6.00 L 4.5-13 6.5-19 9.5-25 9.5-32 9.5-50 13-50 13-50 16-50GB9456-85十字槽凹穴六角自攻螺钉材料：渗碳钢不锈钢螺纹规格ST2.8 ST3.5 ST4.2 ST4.8 ST6.3 ST8.0 dk max 5.00 5.50 7.00 8.00 10.0 13.0K max 2.30 2.60 3.00 3.80 4.70 6.00 m 参考 2.50 3.50 4.00 4.40 6.20 7.20槽号 1 2 2 2 3 3L 6.5-19 9.5-25 9.5-32 9.5-50 13-50 16-50DIN6928-90六角头法兰面自攻螺钉材料：渗碳钢不锈钢螺纹规格ST2.9 ST3.5 ST4.2 ST4.8 ST6.3 ST8.0 dc max 6.30 8.30 8.80 10.5 13.5 18.0K max 2.80 3.40 4.10 4.30 5.90 7.00 s 参考 4.00 5.50 7.00 8.00 10.0 13.0 L 6.5-19 9.5-25 9.5-32 9.5-50 13-50 16-50GB6561-86十字槽沉头自攻锁紧螺钉材料：20Mn 15MnB 机械性能：A级10 15 机械性能：B级螺纹规格M2.5 M3 M4 M5 M6dk max 4.70 5.50 8.40 9.30 11.3K max 1.50 1.65 2.70 2.70 3.30d max 2.58 3.08 4.13 5.13 6.16h max 2.46 2.95 3.96 4.93 5.93m 参考 2.90 3.20 4.60 5.20 6.80槽号 1 1 2 2 3L 5-16 6-20 8.30 10-36 12-40GB6560-86十字槽盘头自攻锁紧螺钉材料：20Mn 15MnB 机械性能：A级10 15 机械性能：B级螺纹规格M2 M2.5 M3 M4 M5 M6dk max 4.00 5.00 5.60 8.00 9.50 12.0K max 1.60 2.10 2.40 3.10 3.70 4.60d max 2.04 2.58 3.08 4.13 5.13 6.16h max 1.95 2.46 2.95 3.96 4.93 5.93m 参考 1.90 2.70 3.0 4.40 4.90 6.90槽号0 1 1 2 2 3L 4-12 5-16 6-20 8.30 10-35 12-40GB6562-86十字槽半沉头自攻锁紧螺钉材料：20Mn 15MnB 机械性能：A级10 15 机械性能：B级螺纹规格M2.5 M3 M4 M5 M6dk max 4.70 5.50 8.40 9.30 11.3K max 1.50 1.65 2.70 2.70 3.30d max 2.58 3.08 4.13 5.13 6.16h max 2.46 2.95 3.96 4.93 5.93m 参考 3.00 3.40 5.20 5.40 7.30槽号 1 1 2 2 3L 5-16 6-20 8.30 10-35 12-40GB6563-86六角头自攻锁紧螺钉材料：20Mn：15MnB 机械性能：A级 B级 10 15螺纹规格M5 M6 M8 M10 M12s max 8.00 10.0 13.0 16.0 18.0K max 3.65 4.15 5.45 6.58 7.68d max 5.13 6.16 8.17 10.18 12.19h max 4.93 5.93 7.91 9.89 11.87L 10-50 12-60 16-80 20-80 24-80DIN968-94十字槽扁圆头法兰面自攻螺钉材料：渗碳钢不锈钢螺纹规格ST2.9 ST3.5 ST4.2 ST4.8 ST5.5 ST6.3 dk max 7.50 9.00 10.0 11.5 13.0 14.5K max 2.35 2.60 3.05 3.55 3.80 4.55mH型 3.00 4.20 4.60 5.00 6.50 7.10 Z型 2.90 3.90 4.30 4.70 6.20 6.70 槽号 1 2 2 2 3 3 L 6.5-19 9.5-25 9.5-32 9.5-50 13-50 13-50GB/T13806.2-92精密机械用紧固件十字槽自攻螺钉---刮削端材料：渗碳钢螺纹规格dST2.2 ST2.9 ST3.5 ST4.2 A型B型C型A型B型C型A型B型C型A型B型k max 4.0 3.8 5.6 5.5 7.0 7.3 8.0 8.4K max 1.6 1.1 2.4 1.7 2.6 2.35 3.1 2.6Lm 1.60 2.10 2.50 2.80 m 参考 1.9 1.9 2.2 3.0 3.2 3.4 3.9 4.4 4.8 4.4 4.6槽号0 1 2 2L 5-10 5-20 8-25 8-25DIN 6928-90六角头法兰面自攻螺钉螺纹规格ST2.9 ST3.5 ST4.2 ST4.8 ST6.3 ST8.0 dc max 6.30 8.30 8.80 10.5 13.5 18.0 K max 2.80 3.40 4.10 4.30 5.90 7.00 s max 4.00 5.50 7.00 8.00 10.0 13.0 L 6.5-19 9.5-25 9.5-32 9.5-50 13-50 16-50GB 6563-86六角头自攻锁紧螺钉 材料：20Mn 15MnB 10 15 机械性能：A 级 B 级螺纹规格 M5 M6 M8 M10 M12 s max 8.00 10.0 13.0 16.0 18.0 K max 3.65 4.15 5.45 6.58 7.68 d max 5.13 6.16 8.17 10.18 12.19 h max 4.93 5.93 7.91 9.89 11.87 L10.5012.6016.8020.8024.80GB898-88双头螺柱 bm=1.25d 材料：钢 机械性能：4.8 6.8 8.8 10.9 不锈钢 机械性能：A2-50螺纹规格d M5 M6 M8 M10 M12 M14 M16 M18 M20 M22 M24 M27 M30 Bm 公称6 8 10 12 15 18 20 22 25 28 30 35 38 BL≤22 b=10 L≤22 b=10 L≤22 b=12 L≤28 b=14 L≤30 b=16 L≤35 b=18 L≤38 b=20 L≤40 b=22 L≤40 b=22 L≤45 b=25 L≤50 b=30 L≤60 b=35 L≤65 b=40 L>22 b=16 22<L≤30 b=14 22<L≤30 b=16 28<L≤38 b=16 30<L≤40 b=20 35<L≤45 b=25 38<L≤55 b=30 40<L≤60 b=35 40<L≤65 b=35 30<L≤70 b=40 50<L≤75 b=45 60<L≤85 b=50 65<L≤90 b=50L>30 b=18 L>30 b=22 L>38 b=26 L>40 b=30 45<L≤120 b=34 55<L≤120 b=38 60<L≤120 b=42 65<L≤120 b=46 70<L≤120 b=50 75<L≤120 b=54 85<L≤120 b=60 90<L≤120b=66L>120 b=40 L>120 b=44 L>120 b=48 L>120 b=52 L>120 b=50 L>120 b=54 L>120 b=60 L>120b=72L 16-50 20-70 20-90 25-120 25-120 30-140 30-160 35-180 35-200 40-200 50-200 50-200 60-200GB901-88等长双头螺柱 B级材料：钢机械性能：4.8 6.8 8.8 10.9不锈钢机械性能：A2-50螺纹规格d M5 M6 M8 M10 M12 M14 M16 M18 M20 M22 M24 M27 M30 M36 M42 M48b 16 18 28 32 36 40 44 48 52 56 60 66 72 84 96 108L 20-100 25-120 30-160 40-200 50-240 60-280 60-300 60-300 70-300 80-300 90-300 100-300 140-400 140-500 140-500 150-500DIN 975长螺杆材料：钢机械性能：4.8螺纹规格d M6 M8 M10 M12 M14 M16 M18 M20 M22 M24 L 1000-40008．钢结构用扭剪型高强螺栓连接副 GB3632-83 材料：合金钢机械性能：螺栓10.9S ；钢螺母10S 垫圈HRC35-45螺纹规格d M16 M20 M22 M26螺栓 dk min 30 37 41 44 K 公称10 13 14 15 L 40-60 65-120 45-70 75-140 50-75 80-105 55-80 85-180b 30 35 35 40 40 45 45 50螺母 s max 27 34 36 41 m max 17.10 20.70 23.60 24.20e min 29.56 37.29 39.55 45.20垫圈 dl min 17 21 23 25 dsb max 33 40 42 47s max 4.80 4.80 5.80 5.809．钢结构用高强度大六角螺栓连接副 GB/T1228-91 GB/T1230-91 材料：合金钢机械性能：螺栓10.9S ；钢螺母10H 垫圈HRC35-45 螺纹规格d M12 M16 M20 [M22] M24 [M27] M30螺栓（b）L≤40 b=25L≤50 b=30L≤60 b=36L≤65 b=40L≤70 b=45 L≤50 b=50L≤80 b=55 L>40 b=30 L>50 b=35 L>60 b=40 L>65 b=45 L>70 b=50 L>75 b=55 L>80 b=60e min 22.78 29.56 37.29 39.55 45.20 50.85 55.37K 公称7.50 10.00 12.50 14.00 15.00 17.00 18.70 s 21.00 27.00 34.00 36.00 41.00 46.00 50.00 L 35-75 45-130 50-160 55-220 60-240 65-260 70-260 螺母 e min 22.78 29.56 37.29 39.55 45.20 50.85 55.37 m max 12.30 17.10 20.70 23.60 24.20 27.60 30.70 s max 21.00 27.00 34.00 36.00 41.00 46.00 50.00 垫圈 dl min 13.00 17.00 21.00 23.00 25.00 28.00 31.00 ds max 25.00 33.00 40.00 42.00 47.00 52.00 56.00 s max 3.00 4.00 4.00 5.00 5.00 5.00 5.0010．半圆头方颈螺栓 GB12-88 材料：钢机械性能：4.6 4.8 8.8螺纹规格d M6 M8 M10 M12 M16 M20（b）L≤12518 22 26 30 38 46 125<L≤20028 32 36 44 52 dk max 13.10 17.10 21.30 25.30 33.60 41.60 K max 4.08 5.28 6.48 8.90 10.90 13.10 Ss max 6.30 8.36 10.36 12.43 16.43 20.52 Kl max 4.40 5.40 6.40 8.45 10.45 12.55 L 16-60 16-80 25-100 30-120 45-160 65-200GB14-88大半圆头方颈螺栓材料；钢机械性能：4.6 4.8 8.8螺纹规格d M6 M8 M10 M12 M14 M16 M20（b）L≤12518 22 26 30 34 38 46 125<L≤20028 32 36 40 44 52 dk max 15.10 19.10 24.30 29.30 33.60 36.60 45.60K max 3.48 4.48 5.48 6.48 7.90 8.90 10.90Ss max 6.30 8.36 1036 12.43 14.43 16.43 20.52Kl max 4.40 5.40 6.40 8.45 9.45 10.45 12.55 L 16-60 16-80 25-100 30-120 34-140 45-160 65-200GB798-88活节螺栓---C级材料：钢机械性能：4.6 5.6螺纹规格d M6 M8 M10 M12 M16 M20b 18 22 26 30 38 52d1 max 5.07 6.07 8.08 10.08 12.095 16.095S max 7.92 9.92 11.905 13.902 17.902 21.89D 12 14 18 20 28 34L 30-55 35-70 40-110 50-130 60-160 70-180GB825-88吊环螺钉B型材料：15# 20# 25#钢螺纹规格d M8 M10 M12 M16 M20 M24 M30 M36 dl 8 10 12 14 16 20 24 28Dl 20 24 28 34 40 48 56 67d2 20 25 29 35 40 49 57 69(d4) 36 44 52 62 72 88 104 123h 18 22 26 31 36 44 53 63L 16 20 22 28 35 40 45 55GB70-76（老标准）内六角圆柱螺钉材料：钢机械性能：8.8 10.9螺纹规格d M4 M5 M6 M8 M10 M12 M14 M16 M20 M24 M30 M36b 12 14 24 20 25 36 35 40 50 60 70 80dk 7.00 8.50 10.0 12.5 15.0 18.0 21.0 24.0 30.0 36.0 42.0 50.0 K 4 5 6 8 10 12 14 16 20 24 30 36 S 3 4 5 6 8 10 12 12 14 17 19 24 L 8-40 10-50 12-60 16-80 20-100 25-120 30-120 30-160 40-200 50-200 60-200 70-200GB70-85（ISO4762-1977）内六角圆柱头螺钉材料：钢机械性能：8.8 10.9 12.9不锈钢机械性能：A2-50 A2-70螺纹规格d M3 M4 M5 M6 M8 M10 M12 M14 M16 M20 M24 M30 M36b 18 20 22 24 28 32 36 40 44 52 60 72 84dk max 5.50 7.00 8.50 10.0 13.0 16.0 18.0 21.0 24.0 30.0 36.0 45.0 54.0 K max 3 4 5 6 8 10 12 14 16 20 24 30 36 S 2.50 3.00 4.00 5.00 6.00 8.00 10.0 12.0 14.0 17.0 19.0 22.0 27.0 L 6-30 8-40 10-50 12-60 16-80 20-100 25-120 30-120 30-160 40-200 50-200 60-200 70-200GB 8262-87d 12 14 16 18 20 22 24 27 30dk 基本尺寸21 24 28 31 35 39 42 47 53 极限偏差0 0 0-0.52 -0.62 0.74 K 基本尺寸9 10 11 12 13 15.5 17.5 19.5 21.5极限偏差-0.36-0.43-0.52R 基本尺寸 6 7 8 9 10 11 12 13.5 15 极限偏差±0.18±0.215Y 基本尺寸17 20 23 26 29 31 34 38 42 极限偏差±0.215±0.26±0.31h 基本尺寸8 9 10 11 12 14 16 18 20极限偏差±0.18±0.215±0.26 ds 基本尺寸12 14 16 18 20 22 24 27 30极限偏差-0.43-0.52z 2.0 2.5 3.0 4.0c 1.0 1.5r1 11 13 15 17 19 21 23 25 28 r≥0.6 0.8 1.0Oval Neck Track BoltNominal Dia Over Thread Head Neck Length Under HeadThreadLength Min Threadsper inchD A H r1 r2 O R P r3 V L Lr1/2 7/8 5/16 11/16 9/32 5/8 19/32 5/16 1/2body Same as bodyida of boltUnder 7 in.byseps of 1/4 in.1-1/8 135/8 1-5/64 25/64 59/64 23/64 13/16 25/32 3/8 1-1/4 11NOTES:(1)In ordering bolts, specify the nominal diameter (D) over the threads and not the body diamter.(2)Standard sizes for industrial use are 1/2,5/8,3/4,7/8,and 1 in. with free fit ASME heavy squae nuts, page D-14.(3)Tolerances:Length(L)puls or minus 1/8 in.Neck(O and R)plus or minus 1/32 in.Head (A and H)plus or minus 1/16 in.(4)For additional requirements see Notes on page C-65.(5)All dimensions are in inches.。
螺栓、螺钉、螺柱尺寸公差
螺栓、螺钉、螺柱尺寸公差紧固件公差（螺栓、螺钉、螺柱和螺母）（GB/T ）螺栓、螺钉和螺柱公差（2）螺栓、螺钉和螺柱公差1）尺寸公差1、公差水平尺寸公差根据各部位配合的松紧程度将产品分为A、B、C三级，如下：见图1适用范围紧固件公差（螺栓、螺钉、螺柱和螺母）（GB/T ）（1）适用范围产品等级为A、B和C级的螺栓、螺钉、螺柱和螺母，以及产品等级为A级的自攻钉公差。
（产品等级由公差大小确定，A级最精确，C级最不精确）。
除螺纹公差外，所有尺寸公差选自GB/T 和GB/T 。
普通螺纹公差摘自GB/T 2516。
自攻螺纹公差由GB/T 5280给出，形状和位置公差的规定和表示方法应符合GB/T 1182、GB/T 4249和GB/T 16671规定。
外螺纹公差2、外螺纹公差外螺纹公差C级8g，对级及其以上性能等级的螺纹为6g某些产品，在相关的产品和镀层标准中，可能规定其他的螺纹公差等级.见图2外扳拧部位公差图a中k的公差，A级为js14；B级为js15；C级k＜10mm为js16，k≥10mm为js17.图b中，六角法兰面螺栓和螺钉，仅规定为k的最大值。
外扳拧高度的最小值kw=。
kw确定的长度范围内，除倒角、垫圈面或圆角以外的对角宽度均应符合emin。
kw量规检验，见相应产品标准。
外扳拧部位对角宽度对图b所示形状，emin与Smin的关系A、B、C级产品均为emin=，emin=（用于法兰面螺栓和螺钉，以及其他冷镦成形而无切边工序的产品）。
对图a所示形状，emin=。
外扳拧头部高度k 图a中k的公差，A级为js14；B级为js15；C级k＜10mm为js16，k≥10mm为js17. 图b中，六角法兰面螺栓和螺钉，仅规定为k的最大值。
4-内扳4．内扳拧部位公差a．内六角对边宽度S的公差和内六角对角最小宽度emin拧部位公差A级产品的对边宽度如图所示，B级和C级不作规定。
A级产品对角宽度最小值emin=，B级和C级不作规定。
各种螺钉尺寸-标准螺钉尺寸表
螺栓和螺钉通孔尺寸（GB/T5277-1985）螺纹规格d M1M1.2M1.4M1.6M1.8M2M2.5M3M3.5M4M4.5M5M6M7M8螺纹直径精装配 1.1 1.3 1.5 1.72 2.2 2.7 3.2 3.7 4.3 4.8 5.3 6.47.48.4中等装配 1.2 1.4 1.62 2.1 2.4 3.2 3.4 3.9 4.55 5.5 6.67.69粗装配 1.3 1.5 1.8 2.2 2.4 2.6 3.7 3.6 4.2 4.8 5.3 5.8 6.67.610螺纹规格d M10M12M14M16M18M20M22M24M27M30M33M36M39M42M45螺纹直径精装配10.51315171921232528313437404346中等装配1113.515.517.52022242630333639424548粗装配1214.516.518.52124262832353842454852螺纹规格d2t d3dlL6 3.3 1.8—L82 4.3 2.3一2,4^72.5 5.0 2.9— 2.93 6.D 3.4—3*4L49.0 4.6— 4.551口,0 5.7— 5.561L06・8— 6.6815.0取0一9,0101E・0IL0—11.01220.013.01613.51424.0IE.01815.61626.017.62017,52033.02L52422.口2440.02E.5282S.0匚304g.032,03633,0355T.058・04239.0M国柱头用沉孔（适用千GET口）（摘白GE152.3T8）单位:M沉头用沉孔(,自GB152.2-88:螺纹规格d2t%dl1*6 3.7L0L82 4.5 1.2242.5 5.6 1.5N93 6.4 1.6 3.43,58,4 2.4 3.949.62,74・5510.6 2.7 5.5612.6 3.3 6.GB17.6 4.69.01020.3 5.011.1224.4 6.013.61428.47.015.51632.48.017.52040.41Q.032,一螺纹规格d2d3dl 1,65— 1.S2S— 2.42.58—— 2.9P39— 3.4 410—■工5511——5・5613—6,6813=乱01022——IL0 12251613,514301315.516332017*518362220,020402422.0 P2*******—244828262753333030613633—133663936 367142393975454242S2434545E9514843985652521076056561126362二601187266 641257670 M六角头螺栓和六角螺母用沆孔(将自GB1取.4-881、括号内规格尽量不米用。

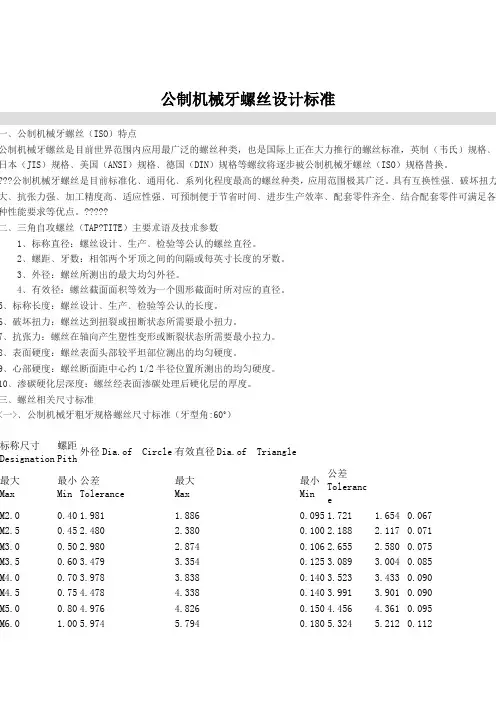

螺钉长度标准
公制机械牙螺丝设计标准一﹑公制机械牙螺丝（ISO）特点公制机械牙螺丝是目前世界范围内应用最广泛的螺丝种类，也是国际上正在大力推行的螺丝标准，英制（韦氏）规格﹑日本（JIS）规格﹑美国（ANSI）规格﹑德国（DIN）规格等螺纹将逐步被公制机械牙螺丝（ISO）规格替换。
???公制机械牙螺丝是目前标准化﹑通用化﹑系列化程度最高的螺丝种类，应用范围极其广泛。
具有互换性强﹑破坏扭力大﹑抗张力强﹑加工精度高﹑适应性强﹑可预制便于节省时间﹑进步生产效率﹑配套零件齐全﹑结合配套零件可满足各种性能要求等优点。
?????二﹑三角自攻螺丝（TAP?TITE）主要朮语及技朮参数1﹑标称直径：螺丝设计﹑生产﹑检验等公认的螺丝直径。
2﹑螺距﹑牙数：相邻两个牙顶之间的间隔或每英寸长度的牙数。
3﹑外径：螺丝所测出的最大均匀外径。
4﹑有效径：螺丝截面面积等效为一个圆形截面时所对应的直径。
5﹑标称长度：螺丝设计﹑生产﹑检验等公认的长度。
6﹑破坏扭力：螺丝达到扭裂或扭断状态所需要最小扭力。
7﹑抗张力：螺丝在轴向产生塑性变形或断裂状态所需要最小拉力。
8﹑表面硬度：螺丝表面头部较平坦部位测出的均匀硬度。
9﹑心部硬度：螺丝断面距中心约1/2半径位置所测出的均匀硬度。
10﹑渗碳硬化层深度：螺丝经表面渗碳处理后硬化层的厚度。
三﹑螺丝相关尺寸标准<一>﹑公制机械牙粗牙规格螺丝尺寸标准（牙型角:60˚）标称尺寸Designation螺距Pith外径Dia.of Circle 有效直径Dia.of Triangle最大Max 最小Min公差Tolerance最大Max最小Min公差ToleranceM2.0 0.40 1.981 1.886 0.095 1.721 1.654 0.067 M2.5 0.45 2.480 2.380 0.100 2.188 2.117 0.071 M3.0 0.50 2.980 2.874 0.106 2.655 2.580 0.075 M3.5 0.60 3.479 3.354 0.125 3.089 3.004 0.085 M4.0 0.70 3.978 3.838 0.140 3.523 3.433 0.090 M4.5 0.75 4.478 4.338 0.140 3.991 3.901 0.090 M5.0 0.80 4.976 4.826 0.150 4.456 4.361 0.095 M6.0 1.00 5.974 5.794 0.180 5.324 5.212 0.112M8.0 1.25 7.972 7.760 0.212 7.160 7.042 0.118 M101.50 9.968 9.732 0.236 8.994 8.862 0.132 M121.75 11.966 11.701 0.265 10.829 10.679 0.150 M142.00 13.962 13.682 0.280 12.663 12.503 0.160 M162.00 15.96215.6820.280 14.66314.503 0.160<三>三角自攻螺丝长度系列及标准公差1﹑长度系列尺寸（mm ）优先系列：4﹑5﹑6﹑8﹑10﹑12﹑15﹑18﹑22﹑25﹑30﹑36﹑42﹑50﹑60﹑80﹑100等允选系列：20﹑28﹑32﹑40﹑45﹑55﹑70﹑90等2﹑螺丝长度公差表 ( mm)M2.0 长度Length <2mm 2〜3mm >3mm 公差Tolerance +0〜-0.15 +0〜-0.2 +0〜-0.3M2.5 长度Length <4mm4〜10mm 10〜20mm >20mm公差Tolerance +0〜-0.3 +0〜-0.4 +0〜-0.6 +0〜-0.8M3.0﹑M3.5M4.0﹑M4.5长度Length <20mm 20〜40mm >40mm 公差Tolerance +0〜-0.6 +0〜-0.8 +0〜-1.0M5以上 长度Length <10mm >10mm 公差Tolerance +0〜-0.8 +0〜-1.0四﹑公制机械牙粗牙规格螺丝主要机械性能参数标准(5.8级以上)标称尺寸 Designation 螺距 Pith 破坏扭力 抗张力表面渗碳热处理规格>N. m>Kg 表面硬度 心部硬度 硬化层深度 M2.00.40 0.4 120 460-600 250-380 0.04-0.10 M2.50.45 0.6 180 460-600 250-380 0.04-0.10 M3.00.50 0.9 270 460-600 250-380 0.04-0.10 M3.50.60 1.5 360 460-600 250-380 0.05-0.18 M4.00.70 2.5 480 560-650 250-380 0.05-0.18 M4.50.75 3.5 600 560-650 250-400 0.1-0.25 M5.00.80 5 750 560-650 250-400 0.1-0.25 M6.01.00 8.5 1100 560-650 250-400 0.15-0.30 M8.01.25 20 2000 560-650 250-400 0.15-0.30 M101.50 40 3100 560-650 250-400 0.15-0.30 M121.75 654400560-650250-400 0.15-0.30M14 2.00 100 6000 560-650 250-400 0.15-0.32M16 2.00 160 8200 560-650 250-400 0.15-0.32五﹑公制机械牙粗牙规格螺丝头型及槽形选择<一>﹑公制机械牙粗牙规格螺丝头型种类1﹑盘头P 2﹑伞头T 3﹑平顶沉头 F4﹑六角头H 5﹑内六角圆柱头6﹑扁头B或圆头R<二>﹑公制机械牙粗牙规格螺丝头型选择1﹑优先选用盘头P：有用到扁头B及圆头R时需考虑用盘头替换，被锁付零件孔相对较小﹑材质较硬时均可考虑用盘头螺钉。
内六角螺钉标准
GB5782 8.8级外六角螺栓(半牙)GB5783 8.8级外六角螺栓(全牙)GB70-85 DIN912 8.8级内六角螺钉产品尺寸均符合国家标准，产品质量通过ISO9001：2000质量体系认证，质量稳定可靠。
8．8级螺丝性能等级：最小抗拉强度 830MPA ，硬度（HRC）23-34。
表面处理有：发黑处理，表面镀锌。
规格齐全，专业品质，专业服务！最小包装即可起订! 期待与您建立长期友好的合作关系！内六角圆柱头螺钉（GB 70－85）标记示例：螺纹规格d＝M5，公称长度l＝20mm，性能等级8.8级，表面氧化的内六角圆柱螺钉：螺钉 GB70－85－M5X20(mm)注：1.* 光滑头部。
2.**滚花头部．3.***杆部螺纹制到距头部3P（螺距）以内。
4.**** lgmax＝l（公称）－b参考; l s min－l g max－5P（螺距）l g表示最末一扣完整螺纹到支承面的螺距：l s表示无螺纹杆部长度。
8.8级要求许用抗拉强度为640Mpa 4.8级要求许用抗拉强度为320Mpa 张英2007-10-28 11:21 8.8级材质是一楼讲的,但必须调质处理,而4.8就不用啦xwq5239662 2007-10-29 08:55 螺栓、螺母的性能等级、材料及其机械性能abcde...教你如何用WORD文档(2012-06-27 192246)转载▼标签：杂谈1. 问：WORD 里边怎样设置每页不同的页眉？如何使不同的章节显示的页眉不同？答：分节，每节可以设置不同的页眉。
文件――页面设置――版式――页眉和页脚――首页不同。
2. 问：请问word 中怎样让每一章用不同的页眉？怎么我现在只能用一个页眉，一改就全部改了？答：在插入分隔符里，选插入分节符，可以选连续的那个，然后下一页改页眉前，按一下“同前”钮，再做的改动就不影响前面的了。
简言之，分节符使得它们独立了。
这个工具栏上的“同前”按钮就显示在工具栏上，不过是图标的形式，把光标移到上面就显示出”同前“两个字来。
GBT70.1内六角标长度系列
个
GB/T70.1-2000
备注
46 内六角圆柱头螺钉 M10*45 47 内六角圆柱头螺钉 M10*50 48 内六角圆柱头螺钉 M10*55 49 内六角圆柱头螺钉 M10*60 50 内六角圆柱头螺钉 M10*65 51 内六角圆柱头螺钉 M10*70 52 内六角圆柱头螺钉 M10*80 53 内六角圆柱头螺钉 M10*90 54 内六角圆柱头螺钉 M10*100 55 内六角圆柱头螺钉 M12*20 56 内六角圆柱头螺钉 M12*25 57 内六角圆柱头螺钉 M12*30 58 内六角圆柱头螺钉 M12*35 59 内六角圆柱头螺钉 M12*40 60 内六角圆柱头螺钉 M12*45 61 内六角圆柱头螺钉 M12*50 62 内六角圆柱头螺钉 M12*55 63 内六角圆柱头螺钉 M12*60 64 内六角圆柱头螺钉 M12*65 65 内六角圆柱头螺钉 M12*70 66 内六角圆柱头螺钉 M12*80 67 内六角圆柱头螺钉 M12*90 68 内六角圆柱头螺钉 M12*100 69 内六角圆柱头螺钉 M12*110 70 内六角圆柱头螺钉 M12*120 71 内六角圆柱头螺钉 M14*25 72 内六角圆柱头螺钉 M14*30 73 内六角圆柱头螺钉 M14*35 74 内六角圆柱头螺钉 M14*40 75 内六角圆柱头螺钉 M14*45 76 内六角圆柱头螺钉 M14*50 77 内六角圆柱头螺钉 M14*55 78 内六角圆柱头螺钉 M14*60 79 内六角圆柱头螺钉 M14*65 80 内六角圆柱头螺钉 M14*70 81 内六角圆柱头螺钉 M14*80 82 内六角圆柱头螺钉 M14*90 83 内六角圆柱头螺钉 M14*100 84 内六角圆柱头螺钉 M14*110 85 内六角圆柱头螺钉 M14*120 86 内六角圆柱头螺钉 M14*130 87 内六角圆柱头螺钉 M14*140 88 内六角圆柱头螺钉 M16*25 89 内六角圆柱头螺钉 M16*30 90 内六角圆柱头螺钉 M16*35 91 内六角圆柱头螺钉 M16*40 92 内六角圆柱头螺钉 M16*45
外六角螺钉规格
外六角螺钉规格
外六角螺钉规格可以根据国家标准或国际标准来制定，以下是一般的外六角螺钉规格：
1. 直径：常见的外六角螺钉直径规格有M2、M
2.5、M3、M4、M5、M6、M8、M10、M12等。
其中M表示公制螺纹，数字
表示螺纹直径。
2. 螺距：外六角螺钉的螺距规格有0.4mm、0.45mm、0.5mm、0.7mm、0.8mm、1.0mm、1.25mm、1.5mm、1.75mm等。
3. 长度：外六角螺钉的长度根据具体应用需求来确定，一般有标准长度和非标准长度可选择。
4. 材质：外六角螺钉通常由碳钢、不锈钢、合金钢等材质制成，可以根据具体应用场景选择合适的材质。
5. 表面处理：外六角螺钉可以进行镀锌、镀镍、磷化等表面处理，以增加螺钉的耐腐蚀性能或改善外观。
需要注意的是，外六角螺钉的规格可能因不同地区、不同行业或不同标准而有所差异，所以上述规格仅为一般参考，具体规格需要根据实际需求进行确定。
螺栓长度规格表
螺栓长度规格表全文共四篇示例，供读者参考第一篇示例：螺栓是一种用来连接两个部件的紧固件，广泛应用于机械设备、汽车、航空航天等领域。
螺栓的长度规格是指螺栓的长度范围，通常以毫米或英寸为单位。
螺栓的长度规格对于不同的应用场合有着重要的意义，因此在选择螺栓时需要根据实际情况进行合理的选择。
一、螺栓长度规格的分类根据螺栓的用途和规格要求，螺栓长度可以分为标准型、非标准型和特殊型。
标准型螺栓长度是指符合国家标准或行业标准规定的长度范围，通常用于常规的连接工作。
非标准型螺栓长度是指不符合标准规定，根据具体需要定制的长度。
特殊型螺栓长度是指特殊材质或特殊工艺要求下的长度规格。
选择螺栓长度规格时需要考虑以下几个因素：1.连接件的厚度：螺栓长度应该略大于待连接件的总厚度，以确保连接牢固。
2.使用环境：若在高温、高湿、腐蚀等特殊环境下使用，需要选择耐蚀、耐高温等特殊材质的螺栓，并根据实际情况选择合适的长度。
3.受力情况：螺栓长度应根据受力情况选择，一般情况下受力较大的地方需要选择更长的螺栓。
4.装配工艺：螺栓长度不宜过长，以免影响安装工艺，但也不能过短，否则可能导致连接不牢固。
以下为螺栓长度规格表，供您参考：| 螺栓直径| 螺栓长度范围(单位：毫米) || -----------| -------------------------- || M6 | 10-60 || M8 | 15-80 || M10 | 20-100 || M12 | 25-120 || M16 | 30-150 || M20 | 40-200 || M24 | 50-250 |螺栓长度规格表可以帮助工程师和技术人员在选择螺栓时更加方便和快捷。
根据所需连接件的厚度和受力情况，在螺栓长度规格表中找到合适的螺栓长度范围，可以有效避免因选择不当导致连接失效的问题。
在实际生产中，螺栓长度规格表也是标准化生产的重要依据。
生产厂家可以根据客户需求选择相应的螺栓长度范围进行加工，确保产品质量和性能符合规定要求。
螺栓标准螺栓尺寸标准
钢结构连接用螺栓性能等级分3.6、4.6、4.8、5.6、6.8、8.8、9.8、10.9、12.9等10余个等级，其中8.8级及以上螺栓材质为低碳合金钢或中碳钢并经热处理（淬火、回火），通称为高强度螺栓，其余通称为普通螺栓。
螺栓性能等级标号有两部分数字组成，分别表示螺栓材料的公称抗拉强度值和屈强比值。
例如：性能等级4.6级的螺栓，其含义是：1、螺栓材质公称抗拉强度达400MPa级；2、螺栓材质的屈强比值为0.6；3、螺栓材质的公称屈服强度达400×0.6=240MPa级性能等级10.9级高强度螺栓，其材料经过热处理后，能达到：1、螺栓材质公称抗拉强度达1000MPa级；2、螺栓材质的屈强比值为0.9；3、螺栓材质的公称屈服强度达1000×0.9=900MPa级螺栓性能等级的含义是国际通用的标准，相同性能等级的螺栓，不管其材料和产地的区别，其性能是相同的，设计上只选用性能等级即可。
强度等级所谓8.8级和10.9级是指螺栓的抗剪切应力等级为8.8GPa和10.9GPa8.8 公称抗拉强度800N/MM2 公称屈服强度640N/MM2一般的螺栓是用"X.Y"表示强度的，X*100=此螺栓的抗拉强度，X*100*（Y/10）=此螺栓的屈服强度（因为按标识规定：屈服强度/抗拉强度=Y/10）如4.8级则此螺栓的抗拉强度为：400MPa；屈服强度为：400*8/10=320MPa。
另：不锈钢螺栓通常标为A4-70，A2-70的样子，意义另有解释度量：当今世界上长度计量单位主要有两种，一种为公制，计量单位为米（m）、厘米（cm）、毫米（mm）等，在欧州、我国及日本等东南亚地区使用较多，另一种为英制，计量单位主要为英寸（inch），相当于我国旧制的市寸，在美国、英国等欧美国家使用较多。
1、公制计量：（10进制）1m =100 cm=1000 mm2、英制计量：（8进制）1英寸=8英分1英寸=25.4 mm 3/8¢¢×25.4 =9.523、1/4¢¢以下的产品用番号来表示其称呼径，如：4#，5#，6#，7#，8#，10#，12#螺纹一、螺纹是一种在固体外表面或内表面的截面上，有均匀螺旋线凸起的形状。
螺钉标准(标准件)
企业标准Q/TBSZ004—2003螺钉2003-10-31发布2003-10-31 实施发布螺钉Q/TBSZ004—20031.范围本标准规定了自攻螺钉和机螺钉的规格、结构形式、主要尺寸、主要性能等，适用于本公司产品所用的自攻螺钉和机螺钉。
2．引用标准GB3089.1 螺栓、螺钉和螺柱的性能等级和机械性能GB3089.1 螺栓、螺钉和螺柱的材料GB3098.1 紧固件机械性能螺栓、螺钉和螺柱GB3098.1 紧固件机械性能不锈钢螺栓、螺钉和螺柱GB3098.5 自攻螺钉的机械性能GB2 紧固件外螺纹零件的末端GB196 普通螺纹基本尺寸GB197 普通螺纹公差与配合GB5267 螺纹紧固件电镀层GB5779.1 紧固件表面缺陷—螺栓、螺钉和螺柱—一般要求GB90 紧固件验收检查、标志与包装以上标准的各有效版本相关要求适合本标准的螺钉。
3、标准的依据本标准参考了国际标准、国家标准、美国标准和日本标准，一般情况下，企业标准应尽量与国家标准（GB）和国际（ISO）一致，但考虑自攻螺钉的特殊性，GB和ISO的公称直径数值很特殊，使用很不方便，而且我们现用的规格基本上是与日本工业标准（JIS）一致的，为保持产品连续性和使用方便，本标准主要规格仍参照JIS标准制订。
自攻螺钉各国标准见附表1。
螺 钉 Q/TBSZ004—2003 4、螺钉的规格、标注和结构尺寸 螺钉的规格见附表2 螺钉的标注方法如下：. X材料及处理：H ，Z ，B ，L ，S ，T 尾形：A ，B ，T头形：P ，B ，T ，F ，W ，H ，L ，C ，V ，R 长度：mm ，1~2位公称直径：mm ，2位，中间可加小数点 螺钉类型：自攻螺钉：ST ，机螺钉：M 例： ST3.5X08PAZ —直径3.5，长8，P 头，尖尾，镀彩锌自攻螺钉M3.5X10PB —M3.5，长度10，P 头，镀白锌机螺钉 螺钉的结构尺寸见附表3五、螺钉的材料与机械性能螺钉的材料：常用螺钉用低碳钢渗碳、中碳钢、不锈钢等材料制造。
螺栓标准螺栓尺寸标准
钢结构连接用螺栓性能等级分3.6、4.6、4.8、5.6、6.8、8.8、9.8、10.9、12.9等10余个等级，其中8.8级及以上螺栓材质为低碳合金钢或中碳钢并经热处理（淬火、回火），通称为高强度螺栓，其余通称为普通螺栓。
螺栓性能等级标号有两部分数字组成，分别表示螺栓材料的公称抗拉强度值和屈强比值。
例如：性能等级4.6级的螺栓，其含义是：1、螺栓材质公称抗拉强度达400MPa级；2、螺栓材质的屈强比值为0.6；3、螺栓材质的公称屈服强度达400×0.6=240MPa级性能等级10.9级高强度螺栓，其材料经过热处理后，能达到：1、螺栓材质公称抗拉强度达1000MPa级；2、螺栓材质的屈强比值为0.9；3、螺栓材质的公称屈服强度达1000×0.9=900MPa级螺栓性能等级的含义是国际通用的标准，相同性能等级的螺栓，不管其材料和产地的区别，其性能是相同的，设计上只选用性能等级即可。
强度等级所谓8.8级和10.9级是指螺栓的抗剪切应力等级为8.8GPa和10.9GPa8.8 公称抗拉强度800N/MM2 公称屈服强度640N/MM2一般的螺栓是用"X.Y"表示强度的，X*100=此螺栓的抗拉强度，X*100*（Y/10）=此螺栓的屈服强度（因为按标识规定：屈服强度/抗拉强度=Y/10）如4.8级则此螺栓的抗拉强度为：400MPa；屈服强度为：400*8/10=320MPa。
另：不锈钢螺栓通常标为A4-70，A2-70的样子，意义另有解释度量：当今世界上长度计量单位主要有两种，一种为公制，计量单位为米（m）、厘米（cm）、毫米（mm）等，在欧州、我国及日本等东南亚地区使用较多，另一种为英制，计量单位主要为英寸（inch），相当于我国旧制的市寸，在美国、英国等欧美国家使用较多。
1、公制计量：（10进制）1m =100 cm=1000 mm2、英制计量：（8进制）1英寸=8英分1英寸=25.4 mm 3/8¢¢×25.4 =9.523、1/4¢¢以下的产品用番号来表示其称呼径，如：4#，5#，6#，7#，8#，10#，12#螺纹一、螺纹是一种在固体外表面或内表面的截面上，有均匀螺旋线凸起的形状。
国标螺钉尺寸规格表-互联网类
国标螺钉尺寸规格表－互联网类关键信息项：1、螺钉类型：＿___________________2、标准编号：＿___________________3、直径规格：＿___________________4、长度规格：＿___________________5、螺距：＿___________________6、头部尺寸：＿___________________7、材质：＿___________________1、引言11 本协议旨在明确国标螺钉的尺寸规格，为互联网领域中涉及螺钉使用和相关产品设计提供准确和统一的标准参考。
2、国标螺钉的分类21 按照头部形状，国标螺钉可分为圆柱头螺钉、沉头螺钉、盘头螺钉等。
22 依据螺纹类型，分为粗牙螺钉和细牙螺钉。
3、尺寸规格详述31 直径规格311 常见的直径规格包括 M2、M3、M4、M5 等，其公差范围应符合国家标准要求。
312 对于特殊用途的螺钉，可能存在非标准直径规格，但需特别注明。
32 长度规格321 长度范围从几毫米到数十毫米不等，例如 5mm、10mm、20mm 等。
322 长度的测量应从螺钉头部的顶部至螺纹末端。
33 螺距331 粗牙螺钉的螺距通常较大，如 M5 的粗牙螺距为 08mm。
332 细牙螺钉的螺距相对较小，如 M5 的细牙螺距为 05mm。
34 头部尺寸341 头部直径、高度等尺寸应与相应的直径规格匹配。
342 例如，M4 圆柱头螺钉的头部直径约为 7mm。
4、材质选择41 国标螺钉常见的材质有碳钢、不锈钢、铝合金等。
42 不同材质具有不同的性能特点，应根据使用环境和要求进行选择。
5、标注与标识51 螺钉产品应清晰标注其尺寸规格、标准编号和材质等信息。
52 标识应易于识别和读取，以确保使用者能够准确获取相关信息。
6、质量要求61 螺钉应符合国家标准规定的机械性能和质量标准。
62 表面应无明显缺陷，螺纹应规整、光滑。
7、互联网应用中的注意事项71 在互联网产品设计中，选用螺钉时应严格依据本规格表，确保设计的准确性和可靠性。
螺钉长度标准
公制机械牙螺丝设计标准一﹑公制机械牙螺丝（ISO）特点公制机械牙螺丝是目前世界范围内应用最广泛的螺丝种类，也是国际上正在大力推行的螺丝标准，英制（韦氏）规格﹑日本（JIS）规格﹑美国（ANSI）规格﹑德国（DIN）规格等螺纹将逐步被公制机械牙螺丝（ISO）规格替换。
???公制机械牙螺丝是目前标准化﹑通用化﹑系列化程度最高的螺丝种类，应用范围极其广泛。
具有互换性强﹑破坏扭力大﹑抗张力强﹑加工精度高﹑适应性强﹑可预制便于节省时间﹑进步生产效率﹑配套零件齐全﹑结合配套零件可满足各种性能要求等优点。
?????二﹑三角自攻螺丝（TAP?TITE）主要朮语及技朮参数1﹑标称直径：螺丝设计﹑生产﹑检验等公认的螺丝直径。
2﹑螺距﹑牙数：相邻两个牙顶之间的间隔或每英寸长度的牙数。
3﹑外径：螺丝所测出的最大均匀外径。
4﹑有效径：螺丝截面面积等效为一个圆形截面时所对应的直径。
5﹑标称长度：螺丝设计﹑生产﹑检验等公认的长度。
6﹑破坏扭力：螺丝达到扭裂或扭断状态所需要最小扭力。
7﹑抗张力：螺丝在轴向产生塑性变形或断裂状态所需要最小拉力。
8﹑表面硬度：螺丝表面头部较平坦部位测出的均匀硬度。
9﹑心部硬度：螺丝断面距中心约1/2半径位置所测出的均匀硬度。
10﹑渗碳硬化层深度：螺丝经表面渗碳处理后硬化层的厚度。
三﹑螺丝相关尺寸标准<一>﹑公制机械牙粗牙规格螺丝尺寸标准（牙型角:60˚）标称尺寸Designation螺距Pith外径Dia.of Circle 有效直径Dia.of Triangle最大Max 最小Min公差Tolerance最大Max最小Min公差ToleranceM2.0 0.40 1.981 1.886 0.095 1.721 1.654 0.067 M2.5 0.45 2.480 2.380 0.100 2.188 2.117 0.071 M3.0 0.50 2.980 2.874 0.106 2.655 2.580 0.075 M3.5 0.60 3.479 3.354 0.125 3.089 3.004 0.085 M4.0 0.70 3.978 3.838 0.140 3.523 3.433 0.090 M4.5 0.75 4.478 4.338 0.140 3.991 3.901 0.090 M5.0 0.80 4.976 4.826 0.150 4.456 4.361 0.095 M6.0 1.00 5.974 5.794 0.180 5.324 5.212 0.112M8.0 1.25 7.972 7.760 0.212 7.160 7.042 0.118 M101.50 9.968 9.732 0.236 8.994 8.862 0.132 M121.75 11.966 11.701 0.265 10.829 10.679 0.150 M142.00 13.962 13.682 0.280 12.663 12.503 0.160 M162.00 15.96215.6820.280 14.66314.503 0.160<三>三角自攻螺丝长度系列及标准公差1﹑长度系列尺寸（mm ）优先系列：4﹑5﹑6﹑8﹑10﹑12﹑15﹑18﹑22﹑25﹑30﹑36﹑42﹑50﹑60﹑80﹑100等允选系列：20﹑28﹑32﹑40﹑45﹑55﹑70﹑90等2﹑螺丝长度公差表 ( mm)M2.0 长度Length <2mm 2〜3mm >3mm 公差Tolerance +0〜-0.15 +0〜-0.2 +0〜-0.3M2.5 长度Length <4mm4〜10mm 10〜20mm >20mm公差Tolerance +0〜-0.3 +0〜-0.4 +0〜-0.6 +0〜-0.8M3.0﹑M3.5M4.0﹑M4.5长度Length <20mm 20〜40mm >40mm 公差Tolerance +0〜-0.6 +0〜-0.8 +0〜-1.0M5以上 长度Length <10mm >10mm 公差Tolerance +0〜-0.8 +0〜-1.0四﹑公制机械牙粗牙规格螺丝主要机械性能参数标准(5.8级以上)标称尺寸 Designation 螺距 Pith 破坏扭力 抗张力表面渗碳热处理规格>N. m>Kg 表面硬度 心部硬度 硬化层深度 M2.00.40 0.4 120 460-600 250-380 0.04-0.10 M2.50.45 0.6 180 460-600 250-380 0.04-0.10 M3.00.50 0.9 270 460-600 250-380 0.04-0.10 M3.50.60 1.5 360 460-600 250-380 0.05-0.18 M4.00.70 2.5 480 560-650 250-380 0.05-0.18 M4.50.75 3.5 600 560-650 250-400 0.1-0.25 M5.00.80 5 750 560-650 250-400 0.1-0.25 M6.01.00 8.5 1100 560-650 250-400 0.15-0.30 M8.01.25 20 2000 560-650 250-400 0.15-0.30 M101.50 40 3100 560-650 250-400 0.15-0.30 M121.75 654400560-650250-400 0.15-0.30M14 2.00 100 6000 560-650 250-400 0.15-0.32M16 2.00 160 8200 560-650 250-400 0.15-0.32五﹑公制机械牙粗牙规格螺丝头型及槽形选择<一>﹑公制机械牙粗牙规格螺丝头型种类1﹑盘头P 2﹑伞头T 3﹑平顶沉头 F4﹑六角头H 5﹑内六角圆柱头6﹑扁头B或圆头R<二>﹑公制机械牙粗牙规格螺丝头型选择1﹑优先选用盘头P：有用到扁头B及圆头R时需考虑用盘头替换，被锁付零件孔相对较小﹑材质较硬时均可考虑用盘头螺钉。
十字小沉头螺钉标准
十字小沉头螺钉标准
十字小沉头螺钉是一种常用的螺钉，用于固定板材、木料或其他材料。
根据GB/T 96.1-2008标准，十字小沉头螺钉应具备以下几点： 1. 牙形尺寸：根据材料和使用环境需要，十字小沉头螺钉牙形应适当选择，牙形尺寸的种类有：A.B，A.C，A.D，A.E，A.F，B.F 等；
2. 有效长度：有效长度表示实际使用长度，常用螺柱的有效长度一般为6-50mm；
3. 尺寸：根据线径、牙距和偏距的大小，十字小沉头螺钉的尺寸一般分为M4-M20等；
4. 材质：根据使用环境及使用寿命的不同，十字小沉头螺钉的材质可分为普通碳钢，不锈钢，合金钢等；
5. 表面处理：根据环境的要求，十字小沉头螺钉的表面处理可分为热镀锌，电镀锌，镀铬，黑色等。
此外，十字小沉头螺钉还有一些细节需要注意，如小直径螺钉应满足GB/T 391-1998的要求，螺纹的质量分级应满足GB/T 3106-1997的要求。
- 1 -。
m27x60内六角螺钉标准
m27x60内六角螺钉标准M27x60内六角螺钉标准。
M27x60内六角螺钉是一种常见的机械连接元件，通常用于连接两个或多个零部件。
它具有内六角头，可以使用内六角扳手进行安装和拆卸。
本文将介绍M27x60内六角螺钉的标准规格、材质、表面处理和适用范围。
首先，M27x60内六角螺钉的标准规格是指其尺寸、螺纹规格和公差等方面的标准。
按照国际标准，M27x60内六角螺钉的直径为27mm，长度为60mm，螺纹规格为M27。
在生产和使用过程中，必须严格按照标准规格进行制造和安装，以确保连接的质量和可靠性。
其次，M27x60内六角螺钉的材质通常采用碳素钢、合金钢或不锈钢。
碳素钢具有良好的强度和硬度，适用于一般机械设备的连接；合金钢具有更高的强度和耐腐蚀性，适用于对连接强度有较高要求的场合；不锈钢具有优良的耐腐蚀性能，适用于潮湿、腐蚀性环境下的连接。
此外，M27x60内六角螺钉的表面处理通常采用镀锌、镀镍或其他防腐蚀处理。
镀锌可以在钢件表面形成一层锌层，有效防止钢件锈蚀；镀镍则可以提高螺钉的表面硬度和耐磨性，延长使用寿命；其他防腐蚀处理根据具体要求进行选择，以确保螺钉在不同环境下都能保持良好的连接性能。
最后，M27x60内六角螺钉适用于机械设备、汽车、航空航天等领域的连接。
由于其尺寸较大，通常用于对连接强度和稳定性有较高要求的场合。
在安装时，应根据实际需要选择合适的材质和表面处理的螺钉，并严格按照标准规格进行安装，以确保连接的牢固和可靠。
综上所述，M27x60内六角螺钉是一种常见的机械连接元件，具有标准规格、多种材质和表面处理可选，并适用于多个领域的连接。
在实际应用中，应根据具体要求选择合适的螺钉，并严格按照标准规格进行安装，以确保连接的质量和可靠性。
