用fpga简易数字钟电路设计实验报告概述及解释说明

合集下载

基于FPGA的电子钟设计报告

基于FPGA的电子钟设计报告一、FPGA的基本知识1、可编程逻辑器件的概况可编程逻辑器件主要分为FPGA和CPLD 两种,两者的功能基本相同。

FPGA--现场可编程门阵列的简称CPLD--复杂可编程逻辑器件的简称2、FPGA芯片及其最小系统(1)FPGA芯片它的外形与普通嵌入式处理器芯片相同采用PGA(Organic pin grid Array，有机管脚阵列)的封装形式，但可以通过烧写特殊程序改变其内部结构，实现专门的电路功能。

基于FPGA的数字时钟2019-11-23 21:36·电力源动一、FPGA的基本知识1、可编程逻辑器件的概况可编程逻辑器件主要分为FPGA和CPLD 两种,两者的功能基本相同。

FPGA--现场可编程门阵列的简称CPLD--复杂可编程逻辑器件的简称它的外形与普通嵌入式处理器芯片相同采用PGA(Organic pin grid Array，有机管脚阵列)的封装形式，但可以通过烧写特殊程序改变其内部结构，实现专门的电路功能。

二、FPGA的设计方法1、编程语言FPGA的主流程序设计语言主要有VHDL语言与Verilog语言两种。

本课题采用VHDL语言进行编写。

VHDL--用简洁明确的源代码来描述复杂的逻辑控制。

它具有多层次的设计描述功能，层层细化，最后可直接生成电路级描述。

Verilog--一种基本语法与C语言相近，相比较于C语言更容易理解，2、图形化程序设计(设计效率低)三、软件开发环境QuartusII是Altera提供的FPGA开发集成环境，它提供了一种与结构无关的设计环境，使设计者能方便地进行设计输入、快速处理和器件编程。

它完全支持VHDL设计流程，其内部嵌有VHDL逻辑综合器。

四、数字钟功能模块认识数字时钟的设计采用了自顶向下分模块的设计。

底层是实现各功能的模块，各模块由VHDL语言编程实现顶层采用原理图形式调用。

具体的设计框图：各模块原理剖析：（1）在七段数码管上具有时--分--秒的依次显示；（2）时、分、秒的个位记满十向高位进一，分、秒的十位记满五向高位进一，小时按24进制计数，分、秒按60进制计数；（3）整点报时，当计数到整点时扬声器发出响声；（4）时间设置：可以通过按键手动调节秒和分的数值。

FPGA可调数字时钟实验报告

一、实验要求1、用vhdl编程，实现10进制计数器2、用vhdl编程，实现60进制计数器3、用vhdl编程，实现数字时钟，时、分、秒、毫秒分别显示在数码管上。

4、实现可调数字时钟的程序设计，用按键实现时、分、秒、毫秒的调整。

二、实验原理用VHDL，行为级描述语言实现实验要求。

思路如下：1、分频部分：由50MHZ分频实现1ms的技术，需要对50MHZ采取500000分频。

2、计数部分：采用低级影响高级的想法，类似进位加1的思路。

对8个寄存器进行计数，同步数码管输出。

3、数码管输出部分：用一个拨码开关控制显示，当sw0=0时，四位数码管显示秒、毫秒的计数。

当sw0=1时，四位数码管显示时、分得计数。

4、调整部分：分别用四个按键控制时、分、秒、毫秒的数值。

先由一个开关控制计数暂停，然后，当按键按下一次，对应的数码管相对之前的数值加1,，通过按键实现时间控制，最后开关控制恢复计数，完成时间调整。

5、整个实现过程由一个文件实现。

三、实验过程各个引脚说明：Clk:50MHZSW:数码管切换，SW=’0’时，数码管显示为秒，毫秒。

SW=’1’时，数码管显示为时，分。

SW1:暂停与启动。

SW1=’0’时，时钟启动，SW=’1’时，时钟暂停。

SW2:时钟调整接通按钮，当SW2=’0’时，不进行调整，当SW=’1’时，通过按键调整时间。

KEY0：毫秒调整，按一次实现+1功能KEY1：秒调整，按一次实现+1功能KEY2：分调整，按一次实现+1功能KEY3：时调整，按一次实现+1功能Q0;第一个数码管Q1; 第二个数码管Q2: 第三个数码管Q3: 第四个数码管1、源代码如下：library ieee;use ieee.std_logic_1164.all;use ieee.std_logic_arith.all;use ieee.std_logic_unsigned.all;entity paobiao isport(clk,sw,key0,key1,key2,key3,sw1,sw2:in std_logic;q0:out std_logic_vector(6 downto 0);q1:out std_logic_vector(6 downto 0);q2:out std_logic_vector(6 downto 0);q3:out std_logic_vector(6 downto 0));end paobiao;architecture behave of paobiao issignal cntt1 :integer range 0 to 10;signal cntt2 :integer range 0 to 10;signal cntt3 :integer range 0 to 10;signal cntt4 :integer range 0 to 6;signal cntt5 :integer range 0 to 10;signal cntt6 :integer range 0 to 10;signal cntt7 :integer range 0 to 10;signal cntt8 :integer range 0 to 6;signal cntttt1 :integer range 0 to 10;signal cntttt2 :integer range 0 to 10;signal cntttt3 :integer range 0 to 10;signal cntttt4 :integer range 0 to 6;signal cntttt5 :integer range 0 to 10;signal cntttt6 :integer range 0 to 10;signal cntttt7 :integer range 0 to 10;signal cntttt8 :integer range 0 to 6;beginprocess (clk)--,key0,key1,key2,key3)variable cnt :integer range 0 to 500000;--variable cnt9 :integer range 0 to 3000000000;variable cnt1 :integer range 0 to 10;variable cnt2 :integer range 0 to 10;variable cnt3 :integer range 0 to 10;variable cnt4 :integer range 0 to 6;variable cnt5 :integer range 0 to 10;variable cnt6 :integer range 0 to 10;variable cnt7 :integer range 0 to 10;variable cnt8:integer range 0 to 6;beginif(clk'event and clk='1') thenif(sw1='0') thenif(cnt>=2) thencnt:=0;cnt1:=cnt1+1;if (cnt1=10) thencnt1:=0;cnt2:=cnt2+1;if(cnt2=10) thencnt1:=0;cnt2:=0;cnt3:=cnt3+1;if(cnt3=10) thencnt1:=0;cnt2:=0;cnt3:=0;cnt4:=cnt4+1;if(cnt4=6) thencnt1:=0;cnt2:=0;cnt3:=0;cnt4:=0;cnt5:=cnt5+1; if (cnt5=10) thencnt5:=0;cnt6:=cnt6+1;if(cnt6=6) thencnt5:=0;cnt6:=0;cnt7:=cnt7+1;if(cnt7=4) thencnt5:=0;cnt6:=0;cnt7:=0;cnt8:=cnt8+1;if(cnt8=3) thencnt5:=0;cnt6:=0;cnt7:=0;cnt8:=0;end if;end if;end if;end if;end if;end if;end if;end if;else cnt:=cnt+1;end if;if(sw2='0') thencntt1<=cnt1;cntt2<=cnt2;cntt3<=cnt3;cntt4<=cnt4;cntt5<=cnt5;cntt6<=cnt6;cntt7<=cnt7;cntt8<=cnt8;elsecnt1:=cntttt1;cnt2:=cntttt2;cnt3:=cntttt3;cnt4:=cntttt4;cnt5:=cntttt5;cnt6:=cntttt6;cnt7:=cntttt7;cnt8:=cntttt8;cntt1<=cnt1;cntt2<=cnt2;cntt3<=cnt3;cntt4<=cnt4;cntt5<=cnt5;cntt6<=cnt6;cntt7<=cnt7;cntt8<=cnt8;end if;end if;end if;end process;process (key0)variable cnttt1 :integer range 0 to 10; variable cnttt2 :integer range 0 to 10; beginif(key0'event and key0='0') thencnttt1:=cnttt1+1;if(cnttt1=10) thencnttt1:=0;cnttt2:=cnttt2+1;if(cnttt2=10) thencnttt2:=0;end if;end if;cntttt1<=cnttt1;cntttt2<=cnttt2;end if;end process;process (key1)variable cnttt3 :integer range 0 to 10; variable cnttt4 :integer range 0 to 10; beginif(key1'event and key1='0') thencnttt3:=cnttt3+1;if(cnttt3=10) thencnttt3:=0;cnttt4:=cnttt4+1;if(cnttt4=6) thencnttt4:=0;end if;end if;cntttt3<=cnttt3;cntttt4<=cnttt4;end if;end process;process(key2)variable cnttt5 :integer range 0 to 10; variable cnttt6 :integer range 0 to 10; beginif(key2'event and key2='0') thencnttt5:=cnttt5+1;if(cnttt5=10) thencnttt5:=0;cnttt6:=cnttt6+1;if(cnttt6=6) thencnttt6:=0;end if;end if;cntttt5<=cnttt5;cntttt6<=cnttt6;end if;end process;process(key3)variable cnttt7 :integer range 0 to 10; variable cnttt8 :integer range 0 to 10; beginif (key3'event and key3='0') thencnttt7:=cnttt7+1;if(cnttt7=4) thencnttt7:=0;cnttt8:=cnttt8+1;if(cnttt8=3) thencnttt8:=0;end if;end if;cntttt7<=cnttt7;cntttt8<=cnttt8;end if;end process;--end if;--end process;process(cntt1,cntt5)beginif(sw='0') thencase cntt1 iswhen 0=>q0<="1000000";when 1=>q0<="1111001";when 2=>q0<="0100100";when 3=>q0<="0110000";when 4=>q0<="0011001";when 5=>q0<="0010010";when 6=>q0<="0000010";when 7=>q0<="1011000";when 8=>q0<="0000000";when 9=>q0<="0010000";when others=>q0<=NULL;end case;elsecase cntt5 iswhen 0=>q0<="1000000";when 1=>q0<="1111001";when 2=>q0<="0100100";when 3=>q0<="0110000";when 4=>q0<="0011001";when 5=>q0<="0010010";when 6=>q0<="0000010";when 7=>q0<="1011000";when 8=>q0<="0000000";when 9=>q0<="0010000";when others=>q0<=NULL;end case;end if;end process;process(cntt2,cntt6)beginif(sw='0') thencase cntt2 iswhen 0=>q1<="1000000";when 1=>q1<="1111001";when 2=>q1<="0100100";when 3=>q1<="0110000";when 4=>q1<="0011001";when 5=>q1<="0010010";when 6=>q1<="0000010";when 7=>q1<="1011000";when 8=>q1<="0000000";when 9=>q1<="0010000";when others=>q1<=NULL;end case;elsecase cntt6 iswhen 0=>q1<="1000000";when 1=>q1<="1111001";when 2=>q1<="0100100";when 3=>q1<="0110000";when 4=>q1<="0011001";when 5=>q1<="0010010";when 6=>q1<="0000010";when 7=>q1<="1011000";when 8=>q1<="0000000";when 9=>q1<="0010000";when others=>q1<=NULL;end case;end if;end process;process(cntt3,cntt7)beginif(sw='0') thencase cntt3 iswhen 0=>q2<="1000000";when 1=>q2<="1111001";when 2=>q2<="0100100";when 3=>q2<="0110000";when 4=>q2<="0011001";when 5=>q2<="0010010";when 6=>q2<="0000010";when 7=>q2<="1011000";when 8=>q2<="0000000";when 9=>q2<="0010000";when others=>q2<=NULL;end case;elsecase cntt7 iswhen 0=>q2<="1000000";when 1=>q2<="1111001";when 2=>q2<="0100100";when 3=>q2<="0110000";when 4=>q2<="0011001";when 5=>q2<="0010010";when 6=>q2<="0000010";when 7=>q2<="1011000";when 8=>q2<="0000000";when 9=>q2<="0010000";when others=>q2<=NULL;end case;end if;end process;process(cntt4,cntt8)beginif(sw='0') thencase cntt4 iswhen 0=>q3<="1000000";when 1=>q3<="1111001";when 2=>q3<="0100100";when 3=>q3<="0110000";when 4=>q3<="0011001";when 5=>q3<="0010010";when others=>q3<=NULL;end case;elsecase cntt8 iswhen 0=>q3<="1000000";when 1=>q3<="1111001";when 2=>q3<="0100100";when 3=>q3<="0110000";when 4=>q3<="0011001";when 5=>q3<="0010010";when 6=>q3<="0000010";-- when 7=>q3<="1011000";-- when 8=>q3<="0000000";--when 9=>q3<="0010000";when others=>q3<=NULL;end case;end if;end process;end behave;2、原理图如下：3、功能仿真如下1、秒、毫秒计数仿真2、分、时计数仿真注释：由于仿真时间限制，小时不能显示。

多功能数字钟的FPGA实现设计报告正文

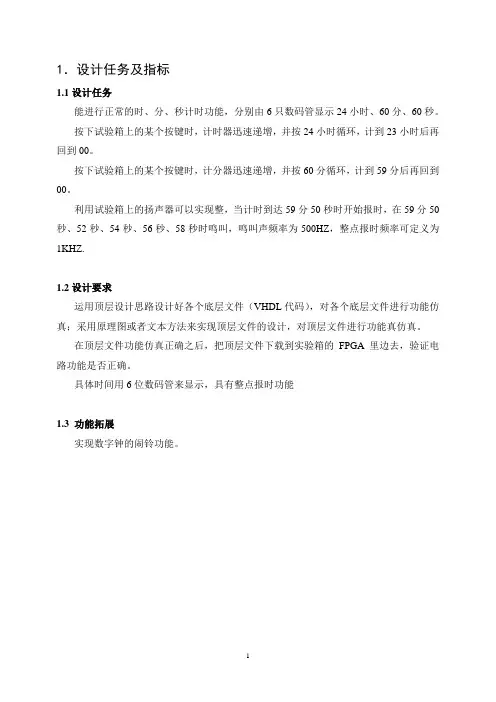

1．设计任务及指标1.1设计任务能进行正常的时、分、秒计时功能，分别由6只数码管显示24小时、60分、60秒。

按下试验箱上的某个按键时，计时器迅速递增，并按24小时循环，计到23小时后再回到00。

按下试验箱上的某个按键时，计分器迅速递增，并按60分循环，计到59分后再回到00。

利用试验箱上的扬声器可以实现整，当计时到达59分50秒时开始报时，在59分50秒、52秒、54秒、56秒、58秒时鸣叫，鸣叫声频率为500HZ，整点报时频率可定义为1KHZ.1.2设计要求运用顶层设计思路设计好各个底层文件（VHDL代码），对各个底层文件进行功能仿真；采用原理图或者文本方法来实现顶层文件的设计，对顶层文件进行功能真仿真。

在顶层文件功能仿真正确之后，把顶层文件下载到实验箱的FPGA里边去，验证电路功能是否正确。

具体时间用6位数码管来显示，具有整点报时功能1.3 功能拓展实现数字钟的闹铃功能。

2．方案比较与选择方案一：系统直接采用1HZ脉冲作为作为时钟输入信号。

数码管采用静态显示。

时间调整采用具有预置功能的计数器。

报时为频率512Hz脉冲，并引入1024Hz脉冲进行整点报时。

方案二：系统采用1024HZ脉冲作为作为时钟输入信号。

数码管采用动态扫描显示。

时间调整采用一个数据选择器，以一个按键作为控制端。

当调整按键按下时，选择比较高的频率作为计数器计数信号作为输入信号，加快计数的速度，以此达到时间调整的效果。

图一方案二时钟流程方案比较：对于方案一，因为系统需要1024Hz和512Hz的脉冲驱动蜂鸣器，并且在快速调整时间是也需要比1Hz快的脉冲，故需要采用另外的脉冲输入，增加管脚资源开支和外部资源。

实现具有预置功能的计数器比较复杂，并且预置输入端需要多个端口。

数码管采用静态显示也会增加管脚的开销。

对于方案二，因为采用1024Hz的脉冲，能够通过分频得到多种频率的脉冲，因而可以实现单一脉冲信号输入即可完成快速调整时间和采用数码管动态扫描显示，节省管脚资源和外部资源。

FPGA实训报告——简易数字钟

桂林电子科技大学职业技术学院课题：FPGA实训专业：电子信息工程技术学号：姓名：目录关键词： (1)引言： (1)设计要求： (1)EDA技术介绍: (1)Verilog HDL简介： (1)方案实现： (2)工作原理： (2)总结： (3)结语： (3)程序设计： (4)数字钟关键词：EDA、Verilog HDL、数字钟引言：硬件描述语言HDL（Hardware Des-cription Language）是一种用形式化方法来描述数字电路和系统的语言。

目前，电子系统向集成化、大规模和高速等方向发展，以硬件描述语言和逻辑综合为基础的自顶向下的电路设计发放在业界得到迅猛发展，HDL在硬件设计领域的地位将与C和C++在软件设计领域的地位一样，在大规模数字系统的设计中它将逐步取代传统的逻辑状态表和逻辑电路图等硬件描述方法，而成为主要的硬件描述工具。

Verilog HDL是工业和学术界的硬件设计者所使用的两种主要的HDL之一，另外一种是VHDL。

现在它们都已经成为IEEE标准。

两者各有特点，但Verilog HDL拥有更悠久的历史、更广泛的设计群体，资源也远比VHDL丰富，且非常容易学习掌握。

此次以Verilog HDL语言为手段，设计了多功能数字钟，其代码具有良好的可读性和易理解性。

设计要求：数字钟模块、动态显示模块、调时模块、到点报时模块等；必须有键防抖动功能。

可自行设计8位共阴数码管显示；亦可用FPGA实验平台EDK-3SAISE上的4位数管，但必须有秒指导灯。

EDA技术介绍：20世纪90年代，国际上电子和计算机技术较先进的国家，一直在积极探索新的电子电路设计方法，并在设计方法、工具等方面进行了彻底的变革，取得了巨大成功。

在电子技术设计领域，可编程逻辑器件（如CPLD、FPGA）的应用，已得到广泛的普及，这些器件为数字系统的设计带来了极大的灵活性。

这些器件可以通过软件编程而对其硬件结构和工作方式进行重构，从而使得硬件的设计可以如同软件设计那样方便快捷。

电子综合设计多功能数字钟报告

电子综合设计多功能数字钟报告报告内容如下：一、设计目的和原理多功能数字钟是一种能够显示时间，并具有闹钟、计时、倒计时等功能的电子设备。

本设计的目的是通过FPGA实现一个多功能数字钟的功能，以实现时间的显示和闹钟的设置功能。

二、设计方案和实现1.硬件设计方案：本设计使用FPGA作为主控芯片，使用七段数码管作为显示器，通过与FPGA的IO口连接来实现时间的显示功能。

同时，使用按键作为输入进行功能的选择和设置。

2.硬件连接：将FPGA的IO口连接到七段数码管的控制端，通过IO口输出相应的数字信号来控制数码管的亮灭。

将按键连接到FPGA的IO口，通过IO口输入按键的信号。

此外，还需要连接一个晶振电路来提供时钟信号。

3.软件设计方案：本设计使用VHDL语言进行程序设计，通过状态机来实现多功能数字钟的功能。

具体实现包括时间的显示、闹钟的设置和启动、计时和倒计时功能的实现。

通过按键的输入来切换不同的状态，实现不同功能的切换和设置。

4.软件实现具体步骤：(1)定义状态机的状态，包括时间显示、闹钟设置、计时和倒计时等状态。

(2)在时间显示状态下，通过FPGA的IO口输出相应的数字信号来控制七段数码管的亮灭，实现时间的显示。

(3)在闹钟设置状态下，通过按键的输入来设置闹钟时间，并将设置好的时间保存在寄存器中。

(4)在计时和倒计时状态下，通过按键的输入来实现计时和倒计时功能，并通过七段数码管的显示来实时显示计时和倒计时的时间。

以下为本设计的完整程序代码：```vhdl--时钟频率--定义状态signal state : state_type;--定义时钟、按键和数码管信号signal clk : std_logic;signal key : std_logic_vector(1 downto 0);signal seg : std_logic_vector(6 downto 0);--闹钟时间寄存器signal alarm_hour_reg : std_logic_vector(5 downto 0);signal alarm_min_reg : std_logic_vector(5 downto 0);--计时和倒计时寄存器signal count_up_reg : std_logic_vector(23 downto 0); signal count_down_reg : std_logic_vector(23 downto 0); signal count_down_flag : std_logic := '0';beginclock : processbeginwhile true loopclk <= '0';wait for 10 ns;clk <= '1';wait for 10 ns;end loop;end process;key_scan : process(clk)beginif rising_edge(clk) thenkey <= key_scan_func; -- 按键扫描函数end if;end process;fsm : process(clk, key)beginif rising_edge(clk) thencase state isif key = "10" then -- 第一个按键按下state <= set_alarm;elsif key = "01" then -- 第二个按键按下state <= count_up;end if;when set_alarm =>seg <= set_alarm_func; -- 闹钟设置函数if key = "00" then -- 两个按键同时按下elsif key = "01" then -- 第一个按键按下state <= count_up;end if;when count_up =>seg <= count_up_func; -- 计时函数if key = "00" then -- 两个按键同时按下elsif key = "10" then -- 第二个按键按下state <= count_down;count_down_flag <= '1';end if;when count_down =>seg <= count_down_func; -- 倒计时函数if key = "00" then -- 两个按键同时按下count_down_flag <= '0';elsif key = "01" then -- 第一个按键按下state <= count_up;count_down_flag <= '0';end if;end case;end if;end process;--数码管信号和显示模块的连接display : entity work.seg_displayport mapclk => clk,seg => segend architecture;```四、总结与展望通过FPGA实现多功能数字钟的设计，在硬件和软件的配合下，实现了时间的显示和闹钟的设置功能。

《FPGA设计与应用》数字时钟实验

《FPGA设计与应用》数字时钟实验一、实验目的和要求
1．学习动态数码管的工作原理；
2．实现 FPGA 对四位动态数码管的控制；
3．熟悉模块化编程的操作流程。

二、实验内容
1．实现 FPGA 对四位动态数码管的控制，使其能够正常工作；2．基于eGo-1的数字钟设计与实现
三、实验要求
1、能够在实验板上实现数字时钟
四、操作方法与实验步骤
本实验的设计思路如下：
各模块实现方式：
分频
计数器
Hex2BCD
数码管动态显示
五、实验数据记录和处理实验代码如下：
设计文件：（部分）
仿真文件（部分）：
约束文件（部分）：
六、实验结果与分析
综合后生成的网表结构如下图所示：
仿真图像：
实物操作：
经过如上图代码的运行，实验要求的功能已基本实现，得出的实验结果与预期基本一致。

七、讨论和心得
这次实验用到了之前学习的动态数码管工作原理，将动态数码管与时钟相结合，对于每一位数码管来说，每隔一段时间点亮一次。

显示器的亮度通过导通电流，点亮时间和间隔时间的控制。

通过调整电流和时间参数，可以既保证亮度，又保证显示。

基于FPGA的数字电子钟的设计与实现

基于FPGA的数字电⼦钟的设计与实现背景：本实验所有结果基于Quartus II 13.1 (64-bit)实现，实验过程采⽤⾃下⽽上⽬录⼀、基本功能设计与思路基本功能：能实现秒、分钟、⼩时的计数，计数结果清晰稳定的显⽰在 6 位数码管上。

1、动态显⽰模块该模块主要功能是通过数码管的动态扫描实现 6 位数码管显⽰计数结果，本模块由扫描模块scan_cnt6，位选控制模块 dig_select，数据选择控制模块 seg_select 以及译码模块 decoder 构成扫描模块 scan_cnt6模块功能：产⽣位选控制端dig_select 和数据选择端 code_select 模块所需要的地址信息，扫描时钟决定位选信号和数据切换的速度。

设计思路：利⽤74390芯⽚（P160 TTL 双⼗进制异步计数器）构建⼀个模六计数器，就是6进制计数器，利⽤计数到6（110）时，“q2”和“q1”为⾼电平，产⽣⼀个复位信号，加到74390的⾼电平有效的异步清0端“1CLR”上，使计数器回0，从⽽实现模六计数。

设计结果：cnt6模块设计图波形仿真：（默认为时序仿真）cnt6模块波形仿真图位选模块 dig_select模块功能：在地址端的控制下，产⽣位选信号。

设计思路：利⽤74138芯⽚（3线-8线译码器），当选通端输⼊端G1为⾼电平，选通端输⼊端G2AN和G2BN为低电平时，将扫描信号cnt6的输出作为输⼊信号，dig[5..0]是译码输出，输出低电平有效。

设计结果：dig_select模块设计图波形仿真：dig_select模块波形仿真图数据选择模块 seg_select模块功能：输⼊ 6 组数据，每组数据 4bit，本模块完成在地址端的控制下从6 组数据当中选择 1 组输出。

设计思路：利⽤74151芯⽚（P91 8选1数据选择器），在控制输⼊端GN为低电平时，将扫描信号的选择下，分别选中D[5..0]对应的输⼊信号输出为Y。

fpga数字钟实训报告具有点报时按键调时功能

桂林电子科技大学职业技术学院FPGA应用实训报告数字钟学院（系）：电子信息工程系专业：电子信息工程技术学号：学生姓名：李建军指导教师：叶俊明目录摘要 (1)1 绪论 (1)2 课题背景 (2)2.1设计任务与要求 (2)2.2 设计目的 (3)2.3总体设计方案 (3)3 程序方案论证 (3)3.1分频方案论证 (3)3.1.1分频模块方案I (3)3.1.2分频模块方案II (3)3.2计时模块方案论证 (4)3.2.1计时模块方案I (4)3.2.2计时模块方案 II (5)3.3方案总结 (6)4 系统软件设计 (6)4.1程序流程图 (6)4.2计时模块 (6)4.3闹钟模块 (6)4.4显示模块 (7)5系统硬件设计 (8)5.1 FPGA的介绍 (8)5.1.1 FPGA概述 (8)5.1.2 FPGA基本结构? (8)5.2原理框图 (10)6调试 (11)6.1调时程序调试 (11)6.2闹钟程序调试 (11)总结 (12)致谢 (13)参考文献 (14)附录 (15)摘要数字钟是由振荡器、分频器、计数器、译码器、数码显示器等几部分组成。

振荡电路：主要用来产生时间标准信号，因为时钟的精度主要取决于时间标准信号的频率及稳定度，所以采用石英晶体振荡器。

分频器：因为振荡器产生的标准信号频率很高，要是要得到“秒”信号，需一定级数的分频器进行分频。

计数器：有了“秒”信号，则可以根据60秒为1分，24小时为1天的制，分别设定“时”、“分”、“秒”的计数器，分别为 60进制，60进制,24进制计数器，并输出一分，一小时，一天的进位信号。

译码显示：将“时”“分”“秒”显示出来。

将计数器输入状态，输入到译码器，产生驱动数码显示器信号，呈现出对应的进位数字字型。

由于计数的起始时间不可能与标准时间（如北京时间）一致，故需要在电路上加一个校时电路可以对分和时进行校时。

另外，计时过程要具有报时功能，当时间到达整点时开始响，蜂鸣器不停地响1分钟后不响。

数字钟课程设计实验报告

数字钟课程设计实验报告
实验名称：数字钟课程设计实验
实验目的：设计并制作一款数字钟,学习数字电路的基本构成及工作原理,并深入掌握Verilog 语言的设计和仿真技术。

实验原理：数字钟由时钟电路、驱动电路、显示电路三部分组成。

时钟电路以晶体振荡器为基础,产生高精度的基准时钟信号；驱动电路通过将时钟信号分频、选择和转换,来控制数字显示管的亮灭和数字显示内容；显示电路则将数字经过解码、整合,转换成人类可以识别的时间。

实验步骤：
1. 选择合适的FPGA芯片和数字显示管,根据其接口特点,确定各部分电路的 Pin Assignment。

2. 采用Verilog语言,编写时钟电路模块,实现一个基于晶体振荡器的高精度时钟信号。

3. 编写驱动电路模块,根据时钟信号,实现数字显示管LED的闪烁。

4. 编写显示电路模块,把数码管的8个数字位置写入代码中,并将显示电路模块与时钟电路模块和驱动电路模块相连接。

5. 通过FPGA仿真,进行数字钟模块的验证和测试。

6. 将程序下载到FPGA芯片中,并进行实际调试测试。

实验结果：
本实验设计的数字钟可以按照设定时间进行准确的数字显示,且易于调整时钟的显示时间。

数字钟在 FPGS 上实现良好,实验结果满意。

实验总结：
通过本实验,学习了数字电路的基本构成及工作原理,并深入掌握了Verilog语言的设计和仿真技术。

对于数字电路的实际应用,我有了更加深入的认识。

同时,对于FPGA的开发和调试过程也有了初步的了解,掌握了相关的基本操作和流程。

fpga数字钟实验总结

fpga数字钟实验总结
FPGA数字钟实验总结：
本次FPGA数字钟实验旨在设计并实现一个基于FPGA的数字时钟。

通过该实验，我掌握了以下几个方面的知识和技能。

首先，我学会了使用FPGA开发工具进行电路设计和编程。

我使用了一种特定的硬件描述语言（HDL），如Verilog或VHDL，来描述时钟电路的功能和行为。

通过学习和实践，我能够熟练地使用FPGA开发工具创建和编辑代码。

其次，我了解了数字时钟的基本原理和组成部分。

数字时钟通常由时钟芯片、计数器、显示器和控制电路组成。

我学会了如何使用FPGA来实现这些功能，并通过编程控制时钟的显示方式和计时功能。

在实验过程中，我还学会了时序设计和逻辑电路的基本概念。

由于时钟电路需要精确的时序控制，我学会了如何设计和优化时钟电路的时序路径，以确保电路的正常运行和准确计时。

此外，我还学会了如何使用开发板上的按钮和开关等外部输入
设备来控制时钟的设置和调整功能。

通过编程，我能够实现时钟的
时间调整、闹钟设置等功能，并通过显示器将相应的信息展示出来。

最后，在实验过程中，我也遇到了一些挑战和问题。

例如，时
钟的精确性和稳定性是一个重要的考虑因素，我需要注意时钟信号
的抖动和噪声问题。

此外，时钟的显示方式和格式也需要根据实际
需求进行设计和调整。

通过本次FPGA数字钟实验，我不仅巩固了对数字电路和FPGA
开发的理论知识，还提高了实际操作和问题解决能力。

这个实验为
我今后在数字电路设计和嵌入式系统开发方面的学习和工作奠定了
坚实的基础。

基于FPGA定时闹钟实验报告

西南科技大学电工学，电子技术学生实验报告课程名称FPGA技术课程设计实验课题定时闹钟班级电子0902指导老师龙惠民评分实验小组2012年4月25日实验课题：定时闹钟实验时间：2012年4月16日—4月30日实验小组成员：一．设计要求设计一个具有系统时间设置和带闹钟功能的24小时计时器中的应用。

电子钟要求如下：（１）计时功能：4位LED数字时钟对当前时间的小时和分钟进行显示，显示的最长时间为23小时59分。

（２）设置并显示新的闹钟时间：用户先按“set”键，再用数字键“0”～“9”输入时间，然后按“alarm”键确认。

在正常计时显示状态下，用户直接按下“alarm”键，则已设置的闹钟时间显示在显示屏上。

（３）设置新的计时器时间：用户先按“set”键，再用数字键“0”－“9”输入新的时间，然后按“time”键确认。

在输入过程中；输入的数字在显示屏上从右到左依次显示。

例如，用户要设置新的时间12：00，则按顺序输入“l”，“2”，“0”，“0”键，与之对应，显示屏上依次显示的信息为：“1”，“12”；“120”，“1200”。

如果用户在输入任意几个数字后较长时间内，例如5秒，没有按任何键，则计时器恢复到正常的计时显示状态。

（４）闹钟功能：如果当前时间与设置的闹钟时间相同，则扬声器发出蜂鸣声；二．设计流程1.顶层设计顶层设计结构2.各模块原理根据顶层设计结构，初步将定时闹钟分为分频器，计时模块，显示模块，闹钟模块。

（1）.计时模块包括秒计时子模块（sec），分计时子模块（min），时计时模块（hour），以及主控子模块（control）。

其工作原理：为妙计时子模块送1HZ脉冲，但秒计数达60时，秒计数器清零，秒进位信号为‘1’，并作为分计数器的时钟信号。

每产生一个秒进位信号，分计数器加‘1’。

同样，分计数达60时，计数器清零，并产生一个分进位信号，作为时的时钟信号，每产生一个分进位信号，时计数器加1，当计数器达24时，计数器清零。

基于FPGA：电子钟的设计报告
