挂篮移动指导说明书
挂篮操作手册
挂篮操作手册一、挂篮使用流程图二、挂篮设计与加工详见《牵索挂篮设计图》。
挂篮纵梁分为三部分，C型梁分为两部分，前横梁和后横梁分为2部分，横梁每侧各有1.27m长的连结头提前焊接在挂篮纵梁上的，C型梁与纵梁的连接将在托架上操作。
三、挂篮第一次使用挂篮第一次拼装在主梁托架上进行，拼装的主要部件有纵梁第一二段、前横梁和中横梁（C型梁先不予拼装）、到挂篮的下落。
1、挂篮起吊前应将贝雷托架前端的临时索每索预拉19.5t。
2、起吊顺序。
由于起吊设备只考虑用6024型塔吊，远离塔吊的第一节纵梁不能一次提吊到位，需要在托架上平移。
因此起吊顺序为：远离塔吊的第二段纵梁→远离塔吊的第一段纵梁，并平移到位→中横梁两节→前横梁两节→靠近塔吊处的两节纵梁。
3、拼装顺序：纵梁拼装→前横梁拼装→中横梁拼装→纵梁和横梁的连接部分。
等挂篮提升锚固后拼装前横梁支架、模板系统和防护系统。
4、挂篮纵梁和横梁组装完成后，应对挂篮的尺寸进行校核，校核的内容有纵梁的直线度、横梁的直线度、纵梁和横梁的夹角、纵梁间的对角长、横梁间的对角长等等。
若尺寸偏差超过了设计要求，则必须进行调整，直到满足设计要求。
5、挂篮拼装后的，即可将挂篮顶升到位，顶升必须按照设计图纸要求焊接受力点，单个挂篮采用8台液压千斤顶进行顶升，顶升分级进行，顶升到一个高度后在挂篮纵梁下方垫塞型钢后再回油，将千斤顶垫高后进行下次顶升，直到顶升设计位置。
顶升时必须有专人统一指挥，各油泵操作手听从统一指挥，若某一千斤顶或油泵出现问题不能正常工作时，则应马上通知总指挥者，总指挥者号令其它操作手停止操作，待维修完好时方能统一顶升。
6、挂篮顶升到位后，首先要在纵梁下面垫实，可以多塞几个点，然后将中锚杆装上，用手将螺帽拧紧即可。
7、再对称安装斜拉索，斜拉索安装后先不用张拉到一张索力，能将挂篮吊离垫块即可。
8、对称提升中锚杆，使挂篮平稳脱离垫块，并对称受力在主梁0＃-1上。
9、检查挂篮各杆件的连接螺栓有无松动，有松动即马上拧紧。
挂篮工程指导书.docx
1、编制目的 (2)2、适用范围 (2)3、职责 (2)4、技术和质量标准 (2)5、资源配置 (2)5.1、机械设备 (2)5.2、人员配置 (3)6、施工控制 (3)6.1、挂篮设计 (3)6.2、挂篮拼装 (4)6.3、挂篮预压 (5)6. 4、挂篮走行 (5)6. 5、挂篮拆除 (6)6.6、悬臂浇筑工艺 (6)6. 7、施工控制重点 (7)7、安全措施 (7)挂篮施工作业指导书1、编制目的为了规范挂篮施工工序，严格控制施工过程，确保挂篮施工安全可靠，特制订挂篮施工作业指导书。
2、适用范围适用xx大桥挂篮工程施工工序的控制。
3、职责(1)经理部工程部根据工程特点，编制作业指导书，明确工艺流程和控制要素，经总工批准，主管技术员负责现场交底并检查落实。
(2)项目部根据本工序要求，对有关人员进行业务培训。
(3)现场施工负责人对本工序作业中人员、设备配置以及过程控制负责。
(4)质检和试验部门根据规范规定及工艺细则执行工序检验和试验。
(5)物机部对使用的机电设备负责，确保机电设备正常运转。
4、技术和质量标准(1)《公路桥涵施工技术规范》(JTG F50-2011)(2)《公路工程质量检验评定标准》(JTG F80/1-2004)(3)《公路工程施工安全技术规程》(4)《公路桥涵设计通用规范》(JTG D60-2004)；(5)《桥梁悬臂施工与设计》，雷俊卿主编，北京：人民交通出版社，2000 年5月第1版。
(6)招标文件中的技术规范及其他相关技术规程5、资源配置5.1、机械设备作业班组应配备以下的机械设备。
5. 2＞人员配置挂篮施工作业人员必须经过培训、考试合格、工作熟练，并且具有较强的责任心和质量意识。
6、施工控制6.1、挂篮设计连续梁悬浇段采用菱形挂篮，挂篮模板主要由主桁系统、走行锚固系统、导向系统、底篮系统、平台防护系统、前上横梁、辅助部件、吊挂系统等组成如图 1、图2所示。
图1挂篮纵断面图图2挂篮横断面图挂篮自重与最大挂篮总重约100t,本挂篮适用于浇筑最大梁段4m,最大梁段重量360to结块比值约为0.33： 1,浇筑混凝土及挂篮行走时抗倾覆系数大于 2,挂蓝总变形约18mm,满足规范要求。
挂篮移动施工操作说明书
挂篮移动操作说明书一、施工准备1、必须向所有参加挂篮安装作业人员进行技术交底、安全交底，使全体作业人员熟悉挂篮操作性能、操作规程及安装程序，严格执行施工工艺要求和技术要求。
2、凡参加挂篮作业的人员必须身体健康，有恐高症、心脏病和酒后人员不得参加作业；严禁疲劳作业。
3、应保证施工环境整洁，各种材料堆放要整齐，地面、箱梁顶面不应有油渍。
4、挂篮施工属于在大型钢结构件上作业，施工用电要严格要求、不得乱接乱拉（要求专业电工操作），严防发生触电事故。
5、在雷雨天气、风力大于六级时，不得进行挂篮施工作业，确保人身安全。
6、高处作业与地面联系，配有通讯设备，应有专人负责。
7、运送人员和物件的各种升降电梯、吊篮，应有可靠的安全装置，严禁人员乘坐运送物件的吊篮。
8、起重作业可参照《起重机械起重安全作业规程》和《设备起重吊装工程便携手册》。
施工中使用的机械设备，应随时检查、维修保养，特别是起重设备均应有足够的安全系数，如有不符合规定的应立即予以更换。
所有动力、照明电路必须按照规定铺设，定时检查，确保安全。
9、制定和落实项目安全生产管理制度，制定专项工程安全措施：①场地布置及现场安全管理；②施工机械安全施工管理；③高空作业安全管理；④电梯、塔吊施工安全管理；⑤预应力束张拉安全管理；⑥防火安全管理；⑦用电安全管理。
⑧人员安全保障：配备劳动保护用品、三级安全教育和培训、特种作业培训和持证上岗、配备安全员等10、挂篮安装施工时地面范围应设警戒区，防止坠物伤人。
11、高空作业时，作业人员应系好安全带。
禁穿拖鞋、高跟鞋、带钉易滑硬底皮鞋作业。
二、挂篮移动准备1、砼达到规定强度后，梁段预应力张拉。
检查主桁后锚孔（筋）与底篮后锚孔、导梁、滑梁、后吊杆的预留孔的位置，尺寸是否准确，必要时进行修整。
同时检查箱梁有无缺陷（如裂缝的长度、宽度、深度、位置等）并记录，以便挂篮移动后作一对比检查。
2、检查各千斤顶及各手拉葫芦、卷扬机、保险绳等，要求技术性能良好。
挂篮使用说明书
菱形挂篮使用说明（85+150+85）m连续梁洛阳中铁强力桥梁机械有限公司2014年02月一、设备依据1、通航孔桥上下部结构施工图2、《钢结构设计规范》（GB50017-2003）3、《路桥施工计算手册》人民交通出版社4、《组合钢模板技术规范》GB 50214-20015、《桥涵施工技术规范》TB10203-20026、《钢结构工程施工及验收规范》GB50205-20057、《钢结构工程质量检验评定标准》GB50221-2005二、挂篮的主要技术参数适用最大梁段重：171t最大梁段长: 4.0m梁高：9.118-3.918m适用梁宽：顶板11.75米、底板6.55米走行方式：无平衡重自行。
三、挂篮的构造挂篮由主桁架、底平台模架、前上横梁、下横梁、悬吊系统、内外模板、行走及锚固系统等组成。
详见挂篮设计图。
㈠主桁主桁架系统是整个挂篮中主要承重部分，由两片桁架及联结系和门架组成。
桁架的构件采用2［36b组焊而成，为便于安装和运输，节点处均采用销轴联接。
㈡底平台底平台系统分别由前（后）横梁、底篮纵梁、底模板组成；浇筑混凝土时，后横梁锚固于连续梁已浇筑砼箱梁底板，前横梁悬吊于主桁架。
为使箱梁端部张拉、立模、装卸吊杆等操作方便，底平台前、后端设置工作平台，周围用栏杆安全保护。
㈢前上横梁前上横梁由2 HN500*200型钢组焊而成，联结于主构架前端的节点处，将两片主桁架连成整体。
主要承受挂篮下部体及模板重量、混凝土重量及前移使用。
为调整吊杆时防护，前上横梁上加设平台和安全栏杆。
㈣挂篮施工中，所有吊杆都为ø32（PSB930）精轧螺纹钢，不仅强度高，而且方便安全（需加塑胶管防护）。
㈤内外模板1、外模箱梁外侧模采用6mm钢板和普通型钢组焊而成。
外模支承在外模导梁上，导梁前端通过精轧螺纹钢吊杆悬吊在前上横梁上，后端悬吊在已浇注好的箱梁外侧翼板上（在浇注翼板时应设预留孔）。
后吊杆与导梁设有后吊装置，挂篮行走时，外导梁与外侧模一起沿后吊装置前行。

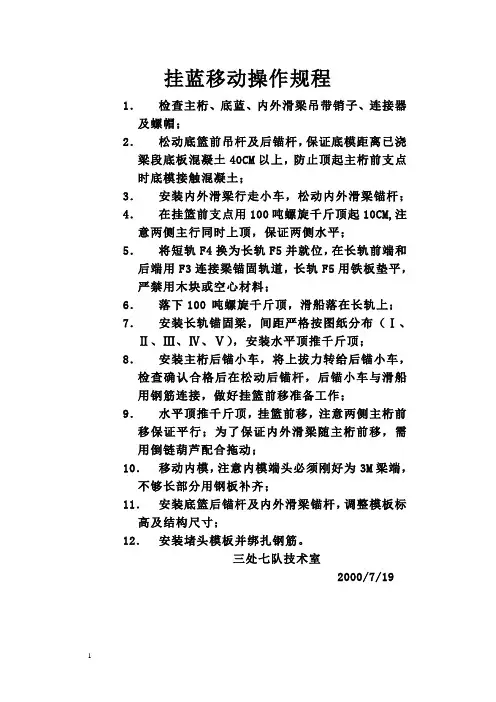

挂篮移动操作规程
挂蓝移动操作规程
1．检查主桁、底蓝、内外滑梁吊带销子、连接器及螺帽；
2．松动底篮前吊杆及后锚杆，保证底模距离已浇梁段底板混凝土40CM以上，防止顶起主桁前支点
时底模接触混凝土；
3．安装内外滑梁行走小车，松动内外滑梁锚杆；
4．在挂篮前支点用100吨螺旋千斤顶起10CM,注意两侧主行同时上顶，保证两侧水平；
5．将短轨F4换为长轨F5并就位，在长轨前端和后端用F3连接梁锚固轨道，长轨F5用铁板垫平，
严禁用木块或空心材料；
6．落下100 吨螺旋千斤顶，滑船落在长轨上；
7．安装长轨锚固梁，间距严格按图纸分布（Ⅰ、Ⅱ、Ⅲ、Ⅳ、Ⅴ），安装水平顶推千斤顶；
8．安装主桁后锚小车，将上拔力转给后锚小车，检查确认合格后在松动后锚杆，后锚小车与滑船
用钢筋连接，做好挂篮前移准备工作；
9．水平顶推千斤顶，挂篮前移，注意两侧主桁前移保证平行；为了保证内外滑梁随主桁前移，需
用倒链葫芦配合拖动；
10．移动内模，注意内模端头必须刚好为3M梁端，不够长部分用钢板补齐；
11．安装底篮后锚杆及内外滑梁锚杆，调整模板标高及结构尺寸；
12．安装堵头模板并绑扎钢筋。
三处七队技术室
2000/7/19
1。

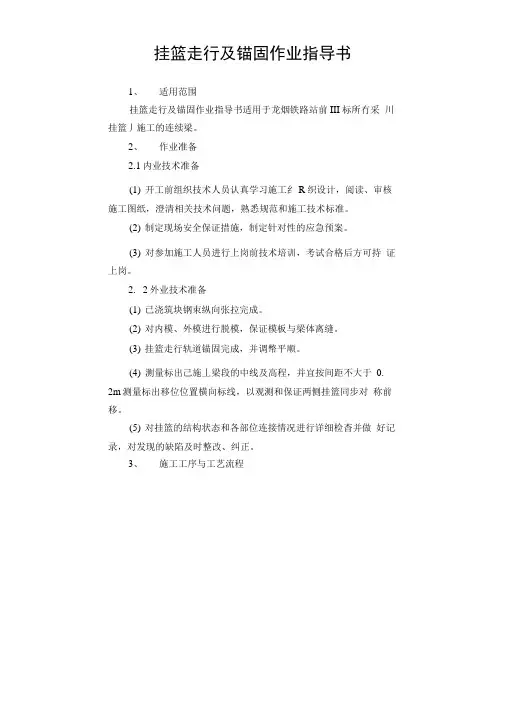

挂篮走行及锚固作业指导书.doc
