模拟滤波器_各类滤波器特性
电路中的电子滤波器数字滤波与模拟滤波的比较
电路中的电子滤波器数字滤波与模拟滤波的比较电路中的电子滤波器：数字滤波与模拟滤波的比较概述：电子滤波器作为电路中的重要组成部分，广泛应用于各种电子设备中，用于滤除噪声和调节信号频率。
随着科技的不断发展，数字滤波器逐渐取代了传统的模拟滤波器，成为电子滤波器的主流技术。
本文将对数字滤波器和模拟滤波器进行比较，探讨它们各自的特点和适用场景。
一、模拟滤波器的特点和应用模拟滤波器是使用传统的模拟电路构成的滤波器，其特点如下：1. 连续信号处理：模拟滤波器对输入信号进行连续处理，能够精确地处理输入信号中的每个时刻的数值。
2. 宽带信号处理：模拟滤波器能够处理宽频带信号，适用于频率范围较宽的应用场景。
3. 较低的处理延迟：模拟滤波器在处理信号时的延迟较低，适用于实时性要求较高的应用。
模拟滤波器广泛应用于音频设备、射频通信、医疗仪器等领域，但也存在一些缺点。
模拟滤波器的设计和制造成本较高，体积较大，并且受到环境的影响比较大，容易受到温度、湿度等因素的影响，从而导致性能下降。
二、数字滤波器的特点和应用数字滤波器是通过数字信号处理技术实现的滤波器，其特点如下：1. 离散信号处理：数字滤波器对输入信号进行离散处理，将连续信号转换为离散信号，然后进行处理。
2. 精确度高：数字滤波器具有较高的精确度，可以通过调整数字滤波器的参数进行精确的滤波处理。
3. 稳定性好：数字滤波器在不受环境温度、湿度等因素的干扰，具有较好的稳定性。
4. 适应性强：数字滤波器可以根据输入信号的特点进行动态调整，适用于不同的应用场景。
数字滤波器广泛应用于音频处理、图像处理、通信系统等领域。
随着数字信号处理技术的不断发展，数字滤波器的性能和适用范围也在不断扩展。
三、数字滤波器与模拟滤波器的比较数字滤波器和模拟滤波器各自有其独特的特点和优势，下面将对两者进行比较：1. 精度：数字滤波器由于使用离散信号处理技术，能够实现更高的精度和准确度。
而模拟滤波器受到电子元器件和环境因素的限制，精度相对较低。
各种滤波器及其典型电路
第一章滤波器1.1 滤波器的基本知识1、滤波器的基本特性定义：滤波器是一种通过一定频率的信号而阻止或衰减其他频率信号的部件.功能：滤波器是具有频率选择作用的电路或运算处理系统,具有滤除噪声和分离各种不同信号的功能。
类型:按处理信号形式分：模拟滤波器和数字滤波器。
按功能分：低通、高通、带通、带阻、带通.按电路组成分:LC无源、RC无源、由特殊元件构成的无源滤波器、RC有源滤波器按传递函数的微分方程阶数分：一阶、二阶、…高阶.如图1.1中的a、b、c、d图分别为低通滤波器、高通滤波器、带通滤波器、带阻滤波器传输函数的幅频特性曲线。
图1.1 几种滤波器传输特性曲线.2、模拟滤波器的传递函数与频率特性（一)模拟滤波器的传递函数模拟滤波电路的特性可由传递函数来描述。
传递函数是输出与输入信号电压或电流拉氏变换之比。
经分析,任意个互相隔离的线性网络级联后，总的传递函数等于各网络传递函数的乘积。
这样，任何复杂的滤波网络,可由若干简单的一阶与二阶滤波电路级联构成。
（二)模拟滤波器的频率特性模拟滤波器的传递函数H（s)表达了滤波器的输入与输出间的传递关系.若滤波器的输入信号Ui是角频率为w的单位信号,滤波器的输出Uo（jw）=H(jw)表达了在单位信号输入情况下的输出信号随频率变化的关系，称为滤波器的频率特性函数，简称频率特性。
频率特性H（jw)是一个复函数,其幅值A（w)称为幅频特性，其幅角∮(w）表示输出信号的相位相对于输入信号相位的变化，称为相频特性(三）滤波器的主要特性指标1、特征频率：（1）通带截止频f p=wp/(2)为通带与过渡带边界点的频率,在该点信号增益下降到一个人为规定的下限。
(2)阻带截止频f r=wr/（2)为阻带与过渡带边界点的频率,在该点信号衰耗（增益的倒数）下降到一人为规定的下限。
（3）转折频率f c=wc/(2)为信号功率衰减到1/2（约3dB)时的频率,在很多情况下,常以fc作为通带或阻带截频。
模拟滤波器和数字滤波器的区别

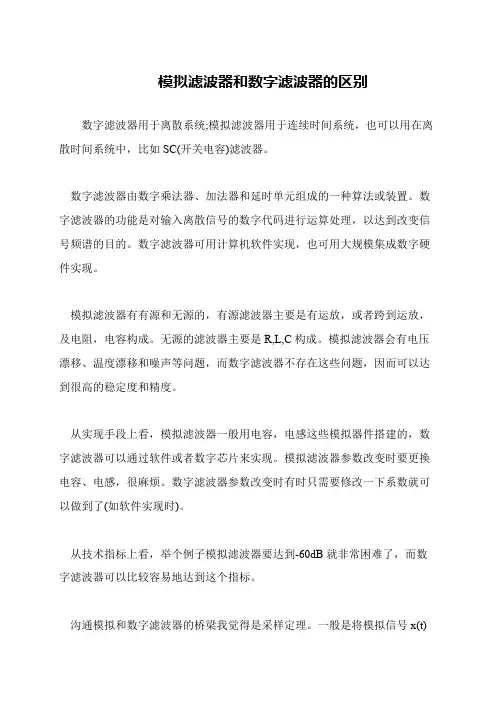

模拟滤波器和数字滤波器的区别
数字滤波器用于离散系统;模拟滤波器用于连续时间系统，也可以用在离散时间系统中，比如SC(开关电容)滤波器。
数字滤波器由数字乘法器、加法器和延时单元组成的一种算法或装置。
数字滤波器的功能是对输入离散信号的数字代码进行运算处理，以达到改变信号频谱的目的。
数字滤波器可用计算机软件实现，也可用大规模集成数字硬件实现。
模拟滤波器有有源和无源的，有源滤波器主要是有运放，或者跨到运放，及电阻，电容构成。
无源的滤波器主要是R,L,C构成。
模拟滤波器会有电压漂移、温度漂移和噪声等问题，而数字滤波器不存在这些问题，因而可以达到很高的稳定度和精度。
从实现手段上看，模拟滤波器一般用电容，电感这些模拟器件搭建的，数字滤波器可以通过软件或者数字芯片来实现。
模拟滤波器参数改变时要更换电容、电感，很麻烦。
数字滤波器参数改变时有时只需要修改一下系数就可以做到了(如软件实现时)。
从技术指标上看，举个例子模拟滤波器要达到-60dB就非常困难了，而数字滤波器可以比较容易地达到这个指标。
沟通模拟和数字滤波器的桥梁我觉得是采样定理。
一般是将模拟信号x(t)。
模拟滤波器与数字滤波器的优缺点分析
模拟滤波器与数字滤波器的优缺点分析滤波器在信号处理领域中扮演着重要的角色，可以去除或者弱化信号中的噪声，滤波器的种类繁多，其中模拟滤波器和数字滤波器是应用较广泛的两类。
模拟滤波器主要基于模拟电路的原理进行设计和实现，而数字滤波器则是基于数字信号处理的理论和技术进行设计和实现。
本文将对比分析模拟滤波器和数字滤波器的优缺点。
一、模拟滤波器的优点1. 宽频带特性：模拟滤波器可以处理宽频带信号，因为模拟电路可以实现高速运算和宽频带放大。
2. 低延迟：由于模拟滤波器的工作原理与传统模拟电路相似，信号的处理过程几乎没有延迟，非常适合对实时性要求较高的应用场景。
3. 高精度：模拟滤波器的性能受到器件的精度和参数的限制，可以获得较高的精度和稳定性。
4. 灵活性：模拟滤波器的参数可以通过电路的调整和改变来实现，具有较高的灵活性。
可以实现各种滤波器类型，如低通滤波器、高通滤波器、带通滤波器等。
二、模拟滤波器的缺点1. 抗干扰性差：模拟滤波器对于噪声和干扰信号的抑制能力较差，因为模拟电路易受环境、工艺和温度等因素的影响。
2. 易受器件参数变化影响：模拟滤波器的性能受到器件参数的影响，当器件参数变化时，滤波器的频率响应可能会发生偏移，导致性能下降。
三、数字滤波器的优点1. 抗干扰性强：数字滤波器可以采用数字信号处理算法对信号进行处理，具有较强的抗干扰性能。
2. 稳定性好：数字滤波器的性能受到数字系统的稳定性保证，不受环境和温度等因素的影响，保持较好的性能稳定性。
3. 容易实现复杂功能：数字滤波器可以基于现有的数字信号处理算法实现复杂的滤波器功能，如FIR滤波器和IIR滤波器等。
4. 参数可调性强：数字滤波器的参数可以通过软件编程来调整和改变，具有较高的灵活性。
四、数字滤波器的缺点1. 需要采样和量化：数字滤波器在处理模拟信号时需要对信号进行采样和量化，这会引入采样误差和量化误差。
2. 延迟较大：数字滤波器的处理过程需要一定的时间延迟，对于实时性要求较高的应用场景可能不太适用。
模拟电子技术基础知识滤波器的频率选择特性与设计
模拟电子技术基础知识滤波器的频率选择特性与设计滤波器在模拟电子技术中起着至关重要的作用，它可以对输入信号进行频率分离和处理，从而满足不同应用的需求。
频率选择特性是滤波器设计的核心，它决定了滤波器在不同频率下的响应。
一、频率选择特性的基本原理频率选择特性是指滤波器对不同频率信号的响应程度。
在电子技术中，常用的频率选择特性有低通、高通、带通和带阻四种类型。
1. 低通滤波器（Low-Pass Filter）低通滤波器能够通过低于某个截止频率的信号，而将高于该截止频率的信号削弱或消除。
它常用于信号处理中的平滑和去噪。
2. 高通滤波器（High-Pass Filter）高通滤波器则相反，它允许高于某个截止频率的信号通过，而将低于该截止频率的信号削弱或消除。
高通滤波器常用于信号处理中的边缘检测和某些特殊信号的突变检测。
3. 带通滤波器（Band-Pass Filter）带通滤波器可以允许某个频率范围内的信号通过，并减弱其他频率范围内的信号。
它常用于信号处理中的频带选择和音频处理。
4. 带阻滤波器（Band-Stop Filter）与带通滤波器相反，带阻滤波器能够削弱或消除某个频率范围内的信号，而允许其他频率范围内的信号通过。
带阻滤波器常用于干扰信号的去除和陷波。
二、滤波器的设计与实现滤波器的设计是模拟电子技术中的重要任务之一。
下面以低通滤波器为例，介绍滤波器的设计与实现。
1. 确定滤波器的截止频率根据应用需求，确定滤波器的截止频率。
截止频率是滤波器对信号进行削弱的频率点。
在设计低通滤波器时，需要确定将高于截止频率的信号进行削弱的程度。
2. 选择滤波器的响应类型与阶数根据具体需求，选择滤波器的响应类型和阶数。
常见的低通滤波器响应类型有巴特沃斯（Butterworth）、切比雪夫（Chebyshev）和椭圆（Elliptic）等。
3. 计算滤波器的设计参数根据截止频率、响应类型和阶数，计算滤波器的设计参数，如电阻值、电容值、电感值等。
常见的滤波器类型及其特点
常见的滤波器类型及其特点滤波器是一种用于处理信号的电子设备或电路元件，它可以通过选择特定频率范围内的信号来增强或抑制信号。
在电子通信、音频处理、图像处理和数据处理等领域中，滤波器起着至关重要的作用。
本文将介绍几种常见的滤波器类型及其特点。
一、低通滤波器（Low-pass filter）低通滤波器允许低频信号通过，同时抑制高频信号。
常见的低通滤波器包括RC低通滤波器、RL低通滤波器和Butterworth低通滤波器等。
1. RC低通滤波器：RC低通滤波器由电阻（R）和电容（C）组成，可以通过调整RC的数值来改变滤波效果。
该滤波器主要用于对音频信号和直流信号进行滤波，具有简单、成本低、频率响应平滑的特点。
2. RL低通滤波器：RL低通滤波器由电阻（R）和电感（L）组成，主要用于信号的衰减和频率分析。
相较于RC低通滤波器，RL滤波器具有更好的频率稳定性和阻尼特性。
3. Butterworth低通滤波器：Butterworth低通滤波器为典型的滤波器设计，具有平坦的幅频响应曲线和最小幅度损失，但转折点的陡度较低。
常用于音频信号和通信信号的滤波。
二、高通滤波器（High-pass filter）高通滤波器允许高频信号通过，同时抑制低频信号。
常见的高通滤波器包括RC高通滤波器、RL高通滤波器和Butterworth高通滤波器等。
1. RC高通滤波器：RC高通滤波器与RC低通滤波器相似，但输入和输出信号的位置交换。
该滤波器可以保留高频信号，并适用于去除直流信号。
2. RL高通滤波器：RL高通滤波器也与RL低通滤波器类似，具有良好的阻抗匹配和频率特性。
常用于音频处理和电信号分离。
3. Butterworth高通滤波器：Butterworth高通滤波器与Butterworth 低通滤波器相似，但是其功能相反。
它可用于音频信号的滤波和高频噪声去除。
三、带通滤波器（Band-pass filter）带通滤波器可以选择特定的频率范围内的信号，并抑制其他频率的信号。
不同类型滤波器的比较
不同类型滤波器的比较理想滤波器同时具有很好的幅频特性与相频特性，实际工程应用中所使用的滤波器只能无限趋近理想滤波器，滤波器按冲激响应分为IIR滤波器与FIR滤波器：IIR滤波器的幅频特性很好，相频特性较差；FIR滤波器在保证很好幅频特性的同时具有线性延时特点的相频特性；模拟滤波器均为IIR滤波器（FIR滤波器无法实现）。
1、IIR滤波器(Infinite Impulse Response) 无限脉冲响应滤波器(递归滤波器)、速度快。
IIR数字滤波器幅频特性精度很高，但其不是线性相位的。
相位特性不好控制，对相位要求较高时，需加相位校准网络。
巴特沃斯滤波器：通频带内外具有平稳的幅频特性，但具有较长的过渡带，过渡带上易造成失真，信号第一个周期失真较为明显，往后幅频特性很好。
切比雪夫滤波器：与巴特沃斯滤波器相比，幅频特性在通带内虽然有起伏，但过渡带很窄，更接近理想情况。
贝塞尔滤波器：只满足相频特性而不关心幅频特性，又称为最平时延或恒时延滤波器，具有线性相频特性。
2、FIR滤波器(Finite Impulse Response) 有限长单位冲激响应滤波器，又称为非递归型滤波器。
在保证任意幅频特性的同时具有严格的线性相频特性，设滤波器的阶数为N，对采样点的延迟就是N/2，N为偶数；或(N-1)/2，N为奇数，直接扔掉滤波后的前N/2或(N-1)/2个点的输出信号与滤波器的信号对齐（对齐点的相位一致）。
FIR滤波器的阶数N越大，过渡带越小，滤波时间越长。
对于FIR滤波器，不需要确定通带和阻带的边界频率，而是要确定过渡带的中心频率。
从窗函数设计原理可以看出，理想滤波器的截止频率位于通带和阻带截止频率的中心处，确定中心频率后，通过增大FIR的阶数，就可以使通阻带截止频率向中心频率不断靠近，阶数区域无穷时，三个频率重合。
滤波器的通带与阻带截止频率与带宽及过渡带有关系。
对于IIR切比雪夫滤波器而言，不同带宽对应的通阻带带宽大小不一致。
模拟滤波器的设计
02
模拟滤波器的基本原理
线性时不变系统
线性时不变系统
01
模拟滤波器属于线性时不变系统，其输出信号与输入信号成正
比，且比例系数不随时间变化。
线性性
02
在输入信号加减、倍乘时，输出信号也相应进行加减、倍乘。
时不变性
03
系统参数不随时间变化。
传递函数与频率响应
传递函数
描述系统输入与输出之间关系的数学模型，用于分析系统的 动态特性。
巴特沃斯滤波器
巴特沃斯滤波器是一种最平坦的滤波器，其特点 是通带和阻带的波动幅度一致。
巴特沃斯滤波器的传递函数具有特定的形式，使 得其频率响应在通带和阻带内都是单调的。
巴特沃斯滤波器的阶数决定了其通带和阻带的边 缘频率，阶数越高，边缘频率越接近。
切比雪夫滤波器
切比雪夫滤波器是一种在通带 和阻带都有等波纹的滤波器。
小型化
随着便携式电子设备的普及，对滤波器的小型化需求也越来越迫切。小型化的滤波器可以减小设备的体积和重量， 提高设备的便携性。
高性能与低噪声
高性能
随着通信技术的发展，对滤波器性能的要求也越来越高。高性能的滤波器能够更好地抑制噪声和干扰 ，提高信号的传输质量和稳定性。
低噪声
低噪声的滤波器能够在信号传输过程中减小噪声的干扰，提高信号的信噪比，从而更好地满足通信系 统的需求。
通过优化电路设计和元件布局，减少元件数量，降低成本和功耗。
采用低功耗元件
选择低功耗的元件和集成电路，降低滤波器的功耗。
06
模拟滤波器的发展趋势与未
来展望
集成化与小型化
集成化
随着微电子工艺的不断发展，模拟滤波器正逐渐向集成化方向发展。集成化的滤波器具有体积小、重量轻、可靠 性高等优点，能够满足现代通信设备对小型化、高性能的需求。
模拟滤波电路
是与滤波器网络中有源元件和无源有关的参数。
根据线性化理论，任意个互相隔离的网络级联后，总的传递函数应是各 个网络传递函数的乘积。
H S
n1/
i 1
2
b0i S S2
2 b1i S b2i a1i S a2i
n1/ 2
Hi
i 1
S
H i S
b0i S 2 b1i S b2i S 2 a1i S a2i
Hi(S)为二阶网络的传递函数的普遍形式。
如n为奇数，Hi(s)必然包含有一个一阶传递函数;若n为偶数，一个n阶 的网络就可分解为n/2个二阶函数来实现。
三、有源滤波器的传递函数
H S
Kp
S
S
Z1 S Z 2 S P1 S P2 S
Z m
Pn
Kp常数，Z为分子多项式方程的m 个根，称为零点; P为分母多项式方 程的根，称为极点;零点和极点的值，由a和b决定，亦即取决于滤波电路 的结构参数。
一、压控跟踪滤波器 实现跟踪滤波器的要求：
① 滤波器f0在一定范围内变化时，不影响滤波器的通带增益； ② f0在一定范围内变化时，保持滤波器的带宽不变；
H S
S2
Kp BS
BS
2 0
02
1 C 2R3
1 ( R1
1
R2
)
Kp
R3 2 R1
B 2 R3C
二阶无限增益多路反馈带通滤波器
无限增益多路反馈压控带通滤波器的构成
经滤波器后只产生相同的延迟，而没有相位畸变。
2. 高通滤波器
b0=Kp， b1=b2=0, 传递函数为：
H
S
S2
KPS 2
0S
02
各种滤波器及其典型电路
第一章滤波器1.1 滤波器的基本知识1、滤波器的基本特性定义：滤波器是一种通过一定频率的信号而阻止或衰减其他频率信号的部件。
功能：滤波器是具有频率选择作用的电路或运算处理系统，具有滤除噪声和分离各种不同信号的功能。
类型：按处理信号形式分：模拟滤波器和数字滤波器。
按功能分：低通、高通、带通、带阻、带通。
按电路组成分：LC 无源、RC 无源、由特殊元件构成的无源滤波器、RC 有源滤波器按传递函数的微分方程阶数分：一阶、二阶、⋯高阶。
如图1.1 中的a、b、c、d 图分别为低通滤波器、高通滤波器、带通滤波器、带阻滤波器传输函数的幅频特性曲线。
图1.1 几种滤波器传输特性曲线.2、模拟滤波器的传递函数与频率特性一)模拟滤波器的传递函数模拟滤波电路的特性可由传递函数来描述。
传递函数是输出与输入信号电压或电流拉氏变换之比。
经分析，任意个互相隔离的线性网络级联后，总的传递函数等于各网络传递函数的乘积。
这样，任何复杂的滤波网络，可由若干简单的一阶与二阶滤波电路级联构成。
二)模拟滤波器的频率特性模拟滤波器的传递函数H(s)表达了滤波器的输入与输出间的传递关系。
若滤波器的输入信号Ui 是角频率为w 的单位信号，滤波器的输出Uo(jw)=H(jw) 表达了在单位信号输入情况下的输出信号随频率变化的关系，称为滤波器的频率特性函数，简称频率特性。
频率特性H(jw) 是一个复函数，其幅值A(w)称为幅频特性，其幅角∮ (w)表示输出信号的相位相对于输入信号相位的变化，称为相频特性三)滤波器的主要特性指标1、特征频率：(1)通带截止频fp=wp/(2 ) 为通带与过渡带边界点的频率，在该点信号增益下降到一个人为规定的下限。
(2)阻带截止频fr=wr/(2 )为阻带与过渡带边界点的频率，在该点信号衰耗(增益的倒数)下降到一人为规定的下限。
(3)转折频率fc=wc/(2 )为信号功率衰减到1/2(约3dB)时的频率，在很多情况下，常以fc 作为通带或阻带截频。
滤波器的分类及特点
以下为滤波器的分类及特点，一起来看看吧。
一、滤波器的分类按所处理的信号分为模拟滤波器和数字滤波器两种。
按所通过信号的频段分为低通、高通、带通、带阻和全通滤波器五种。
低通滤波器：它允许信号中的低频或直流分量通过，抑制高频分量或干扰和噪声；高通滤波器：它允许信号中的高频分量通过，抑制低频或直流分量；带通滤波器：它允许一定频段的信号通过，抑制低于或高于该频段的信号、干扰和噪声；带阻滤波器：它抑制一定频段内的信号，允许该频段以外的信号通过，又称为陷波滤波器。
全通滤波器：全通滤波器是指在全频带范围内，信号的幅值不会改变，也就是全频带内幅值增益恒等于1。
一般全通滤波器用于移相，也就是说，对输入信号的相位进行改变，理想情况是相移与频率成正比，相当于一个时间延时系统。
按所采用的元器件分为无源和有源滤波器两种。
根据滤波器的安放位置不同，一般分为板上滤波器和面板滤波器。
板上滤波器安装在线路板上，如PLB、JLB系列滤波器。
这种滤波器的优点是经济，缺点是高频滤波效果欠佳。
其主要原因是：1、滤波器的输入与输出之间没有隔离，容易发生耦合；2、滤波器的接地阻抗不是很低，削弱了高频旁路效果；3、滤波器与机箱之间的一段连线会产生两种不良作用：一个是机箱内部空间的电磁干扰会直接感应到这段线上，沿着电缆传出机箱，借助电缆辐射，使滤波器失效；另一个是外界干扰在被板上滤波器滤波之前，借助这段线产生辐射，或直接与线路板上的电路发生耦合，造成敏感度问题；滤波阵列板、滤波连接器等面板滤波器一般都直接安装在屏蔽机箱的金属面板上。
由于直接安装在金属面板上，滤波器的输入与输出之间完全隔离，接地良好，电缆上的干扰在机箱端口上被滤除，因此滤波效果相当理想。
二、滤波器的特点有源滤波器1、滤波精度高，谐波电流滤除率可达97%以上；2、滤波范围广，滤波次数：2--50次谐波及间谐波；3、对负载的波动响应快，响应时间为1us；4、动态注入电流以抑制谐波和补偿功率因数；5、不会与系统发生谐振；6、可多台组合扩展容量；7、抑制系统过电压，改善系统电压稳定性8、阻尼电力系统功率振荡；9、能抑制电压闪变、补偿三相不平衡、提高功率因数；10、系统的自我保护和稳定性极强。
滤波电路中的滤波特性分析
滤波电路中的滤波特性分析滤波电路是电子系统中常用的一种电路，它可以去除信号中的杂波和干扰，以保证信号的质量和可靠性。
滤波特性是指滤波电路对不同频率信号的响应情况。
在本文中，我们将对滤波电路的滤波特性进行分析。
1. 低通滤波器低通滤波器可以通过让低频信号通过而抑制高频信号来实现滤波的效果。
常见的低通滤波器有RC低通滤波器和RLC低通滤波器。
其频率响应曲线呈现出在截止频率处逐渐下降的特点。
2. 高通滤波器高通滤波器则相反，它可以通过让高频信号通过而抑制低频信号来实现滤波的效果。
常见的高通滤波器有RC高通滤波器和RLC高通滤波器。
其频率响应曲线呈现出在截止频率处逐渐上升的特点。
3. 带通滤波器带通滤波器是可以通过让某一特定频率范围内的信号通过而抑制其他频率的信号来实现滤波的效果。
常见的带通滤波器有LC带通滤波器和RLC带通滤波器。
其频率响应曲线在特定频率范围内呈现出较高的增益，而在其他频率处则有较低的增益。
4. 带阻滤波器带阻滤波器则相反，它可以通过让某一特定频率范围内的信号被抑制而使其不通过，而其他频率的信号则可以通过。
常见的带阻滤波器有LC带阻滤波器和RLC带阻滤波器。
其频率响应曲线在特定频率范围内呈现出较低的增益，而在其他频率处则有较高的增益。
5. 滤波器的性能参数在分析滤波特性时，我们还需要考虑滤波器的一些性能参数，如截止频率、增益、带宽等。
截止频率是指当信号的频率达到一定值时，滤波器开始起作用，信号被抑制或通过的程度会发生变化。
增益则是指信号经过滤波器后的输出与输入之间的比例关系。
带宽则是指滤波器对信号有效传输的频率范围。
综上所述，滤波电路中的滤波特性是指滤波器对不同频率信号的响应情况。
不同类型的滤波器具有不同的滤波特性，如低通滤波器能够抑制高频信号，高通滤波器则能够抑制低频信号，而带通滤波器和带阻滤波器则分别能够通过或抑制特定频率范围内的信号。
在分析滤波特性时，我们还需要考虑滤波器的截止频率、增益和带宽等性能参数。
滤波器的种类归纳
滤波器的种类滤波器是一种选频装置，可以使信号中特定的频率成分通过，而极大地衰减其他频率成分。
利用滤波器的这种选频作用，可以滤除干扰噪声或进行频谱分析。
换句话说，凡是可以使信号中特定的频率成分通过，而极大地衰减或抑制其他频率成分的装置或系统都称之为滤波器。
滤波的概念滤波是信号处理中的一个重要概念，滤波电路的作用是尽可能减小脉动的直流电压中的交流成分，保留其直流成分，使输出电压纹波系数降低，波形变得比较平滑。
一般来说，滤波分为经典滤波和现代滤波。
经典滤波是根据傅里叶分析和变换提出的一个工程概念，根据高等数学理论，任何一个满足一定条件的信号，都可以被看成是由无限个正弦波叠加而成。
换句话说，就是工程信号是不同频率的正弦波线性叠加而成的，组成信号的不同频率的正弦波叫做信号的频率成分或叫做谐波成分。
只允许一定频率范围内的信号成分正常通过，而阻止另一部分频率成分通过的电路，叫做经典滤波器或滤波电路。
在经典滤波和现代滤波中，滤波器模型其实是一样的（硬件方面的滤波器其实进展并不大），但现代滤波还加入了数字滤波的很多概念。
滤波电路的原理当流过电感的电流变化时，电感线圈中产生的感应电动势将阻止电流的变化。
当通过电感线圈的电流增大时，电感线圈产生的自感电动势与电流方向相反，阻止电流的增加，同时将一部分电能转化成磁场能存储于电感之中；当通过电感线圈的电流减小时，自感电动势与电流方向相同，阻止电流的减小，同时释放出存储的能量，以补偿电流的减小。
因此经电感滤波后，不但负载电流及电压的脉动减小，波形变得平滑，而且整流二极管的导通角增大。
在电感线圈不变的情况下，负载电阻愈小，输出电压的交流分量愈小。
只有在RL>>ωL时才能获得较好的滤波效果。
L愈大，滤波效果愈好。
滤波器的作用1、将有用的信号与噪声分离，提高信号的抗干扰性及信噪比；2、滤掉不感兴趣的频率成分，提高分析精度；3、从复杂频率成分中分离出单一的频率分量。
理想滤波器与实际滤波器理想滤波器使通带内信号的幅值和相位都不失真，阻喧内的频率成分都衰减为零的滤波器，其通带和阻带之间有明显的分界线。
滤波器的基本原理和分类
滤波器的基本原理和分类滤波器是一种被广泛应用于信号处理和通信系统中的电子设备。
它能够通过选择性地传输或抑制特定频率的信号，以达到滤波的效果。
在我们日常生活中，滤波器的应用非常广泛，例如在音频设备中用于消除杂音、在无线通信系统中用于信号的调制与解调等。
本文将介绍滤波器的基本原理和分类。
滤波器的基本原理在于根据信号的频率分布，通过一系列电路或算法将特定频率范围内的信号通过，而对其他频率的信号进行衰减或屏蔽。
滤波器的核心目标是在增强或抑制特定频率分量的同时，保持信号波形的完整性和准确性。
根据滤波器的实现方式，可以将其分为模拟滤波器和数字滤波器两种类型。
1. 模拟滤波器：模拟滤波器是利用模拟电路实现的滤波器。
它采用了模拟电路中的电容、电感、电阻等元件，通过改变这些元件的参数来实现对信号的滤波效果。
模拟滤波器主要包括低通滤波器、高通滤波器、带通滤波器和带阻滤波器等。
- 低通滤波器（Low-Pass Filter）能够通过低于某个截止频率的信号，并对高于该频率的信号进行衰减。
它常用于音频设备中，用于消除高频噪声，保留低频信号的完整性。
- 高通滤波器（High-Pass Filter）则相反，能够通过高于某个截止频率的信号，并衰减低频信号。
在音频设备中，高通滤波器常用于消除低频噪声，保留高频信号的清晰度。
- 带通滤波器（Band-Pass Filter）能够通过某个频率范围内的信号，并衰减其他频率范围的信号。
这种滤波器常用于通信系统中，用于选择特定频率范围内的信号。
- 带阻滤波器（Band-Stop Filter）则相反，能够通过除某个频率范围内的信号，并衰减其他频率范围的信号。
2. 数字滤波器：数字滤波器是通过离散化采样信号，并利用数字信号处理的方法实现滤波的设备。
数字滤波器主要包括有限冲激响应滤波器（FIR滤波器）和无限冲激响应滤波器（IIR滤波器）等。
- FIR滤波器是一种常见的数字滤波器，其特点是具有有限的冲激响应。
模拟滤波器基本概念和分类
模拟滤波器基本概念和分类引言：模拟滤波器是信号处理中常用的一种工具，可以对信号进行滤波和频率选择。
本文将介绍模拟滤波器的基本概念和分类，帮助读者了解其原理和应用。
一、模拟滤波器的基本概念1.1 信号滤波信号滤波是指对输入信号进行频率选择，从而去除或改变信号中的某些频率成分。
滤波器可以通过改变信号的频谱来实现这一目的。
1.2 模拟滤波器模拟滤波器是一种对连续时间信号进行滤波的滤波器。
它由一组模拟电路组成，能够对输入信号进行频率选择，输出经过滤波后的信号。
与数字滤波器相比，模拟滤波器直接处理连续时间信号，具有较高的精度和较低的延迟。
二、模拟滤波器的分类根据滤波器的特性和工作原理，模拟滤波器可以分为以下几种常见分类。
2.1 低通滤波器低通滤波器具有传递低频信号而削减高频成分的特性。
它在截止频率以下将信号通过，而在截止频率以上对信号进行削弱。
2.2 高通滤波器高通滤波器的特点是能够传递高频信号并削弱低频成分。
它在截止频率以下削弱信号，而在截止频率以上将信号通过。
2.3 带通滤波器带通滤波器能够传递一定范围内的频率信号，而削弱其他频率成分。
它在一个频率范围内对信号进行增益，而在其他频率范围内对信号进行削弱。
2.4 带阻滤波器带阻滤波器的作用是削弱一定范围内的频率信号，而传递其他频率成分。
它在一个频率范围内对信号进行削弱，而在其他频率范围内对信号进行增益。
2.5 其他类型的滤波器除了以上常见类型的滤波器外，还有一些特殊的滤波器，如全通滤波器、陷波滤波器等。
这些滤波器在特定应用中具有重要的作用。
结论：模拟滤波器是对连续时间信号进行滤波的重要工具，在信号处理和电子电路设计中具有广泛的应用。
本文介绍了模拟滤波器的基本概念和分类，希望读者对其有更深入的了解。
通过对模拟滤波器的学习，可以更好地理解滤波原理和选择适合的滤波器应用于实际工程中。
理想滤波器、原型模拟滤波器和窗函数的特性6
实验六 理想滤波器、原型模拟滤波器和窗函数的特性1、 实验内容1、计算下列理想数字滤波器的单位冲激响应，并画出其频率响应和单位冲激响应 ，观察单位冲激响应波形的对称特性1）理想低通滤波器，截止频率0.3π，群延时102）理想高通滤波器，截止频率0.65 π ，群延时203）理想带通滤波器，下、上截止频率0.35 π、0.7 π，群延时152、画出下列原型模拟滤波器的幅度响应特性、相位响应特性和衰减特性，频率范围0—12000Hz （调用 freqs ），观察它们在通带、阻带、过渡带宽度、相位特性等方面的特点。
1）巴特沃斯低通滤波器，截止频率5000π，阶数5，调用 butter2）切比雪夫I 型低通滤波器，截止频率5000 π ，阶数5，通带波纹0.5dB ，调用cheby13）切比雪夫II 型低通滤波器，截止频率5000 π ，阶数5，阻带衰减50dB ，调用cheby24）椭圆滤波器，截止频率5000 π ，阶数5，通带波纹0.5dB ，阻带衰减50dB ，调用ellip3、编写程序画出下列窗函数的时域图形和频域特性（幅度dB 表示和相位），与矩形窗函数相比，观察它们在阻带最小衰减、主瓣宽带等方面的特点。
1）矩形窗，长度402）三角窗，长度403）升余弦窗，长度404）Blackman ，长度402、 编程原理、思路和公式1、 首先写出理想低通、高通、带通滤波器的频率响应，画出其频谱图，然后根据计算得到的各滤波器的脉冲响应，写出它们的Matlab 表达形式，画出脉冲响应图形。
三者的程序类似，只是在具体的频率响应和脉冲响应的形式上有所差别。
低通：1,||()0,||ja j c LP c e H e ωωωωωωπ-⎧⎪⎨⎪⎩≤=<≤ 其对应的单位脉冲响应为：1()()2sin[()]112()j j n LP LP ja j n c h n H e e d n a e e d n a πωωππωωπωπωωππ---=-==-⎰⎰同理，高通单位脉冲响应为：sin[()]()()n an a c h n H P n a ωπ=-=-- 带通单位脉冲响应为：sin[()]sin[()]()()H L n a n a h n BP n a ωωπ---=- 2、 以butterworth 低通滤波器为例，其余三种只是调用的函数不同而已，原理相同。
